Усилитель мощности звука для компьютера из старого ТВ

  • Опубликовано: 26 мая 2021

Усилитель мощности звука для компьютера


Самодельный усилитель звука для компьютера, который я сделал из старого телевизора.


Попала в руки микросхема от телевизора. Лежит давно, решил пустить в дело. Нашел схему в интернете. Неплохая стерео конструкция получится, я так думаю.

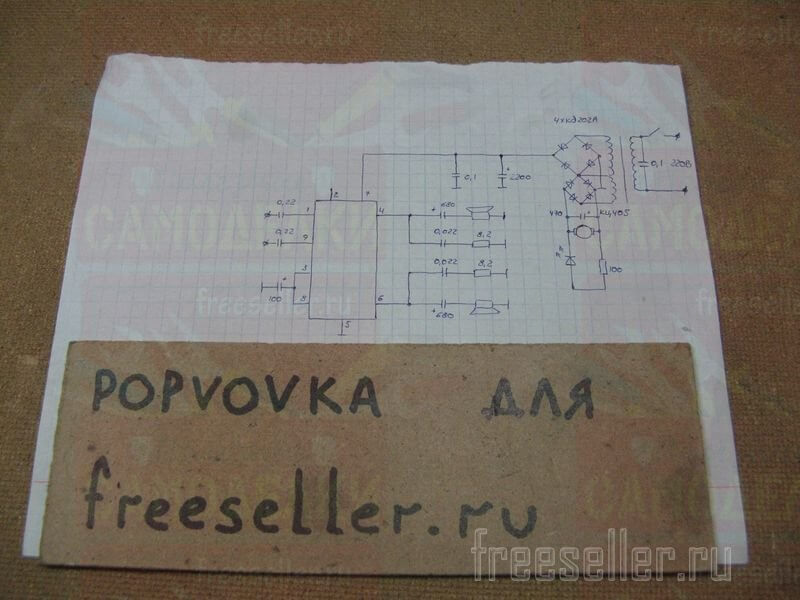

Зарисовал схему, питание однополярное.

  Усилитель мощности звука для компьютера - схема

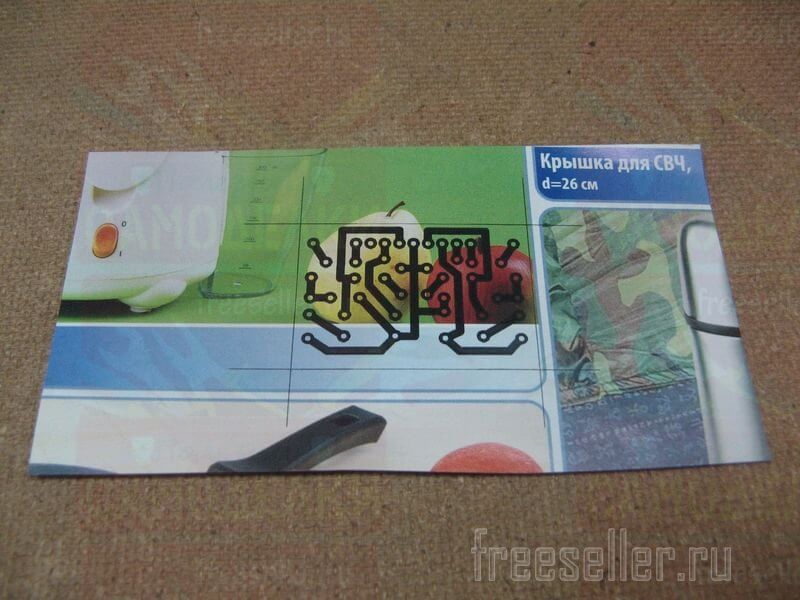

Распечатал заготовку платы.
  Усилитель мощности звука для компьютера - заготовка платы

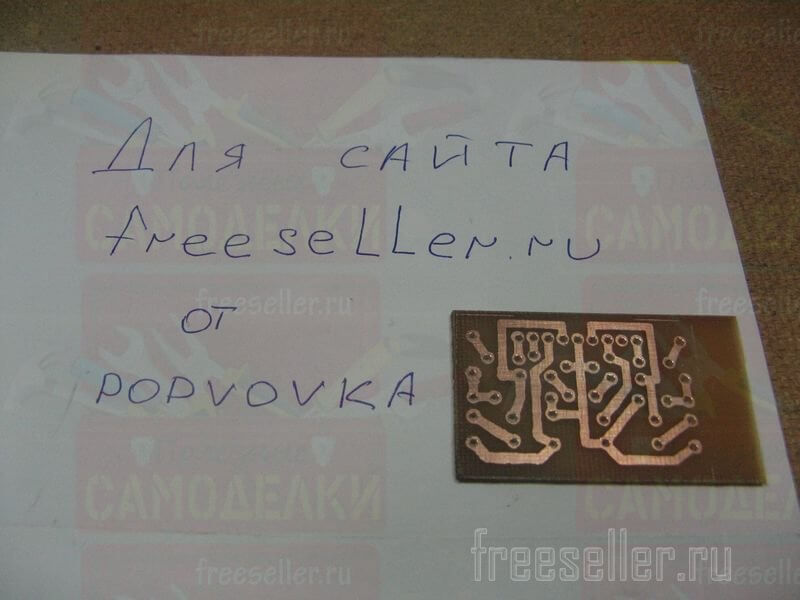

По методу ЛУТ сделал плату. Просверлил все отверстия.

  Усилитель мощности звука для компьютера - плата

Комплектующие

  • микросхема TDA2616;
  • диоды;
  • электролитический конденсатор;
  • трансформатор;
  • корпус для всей конструкции.

Сборка

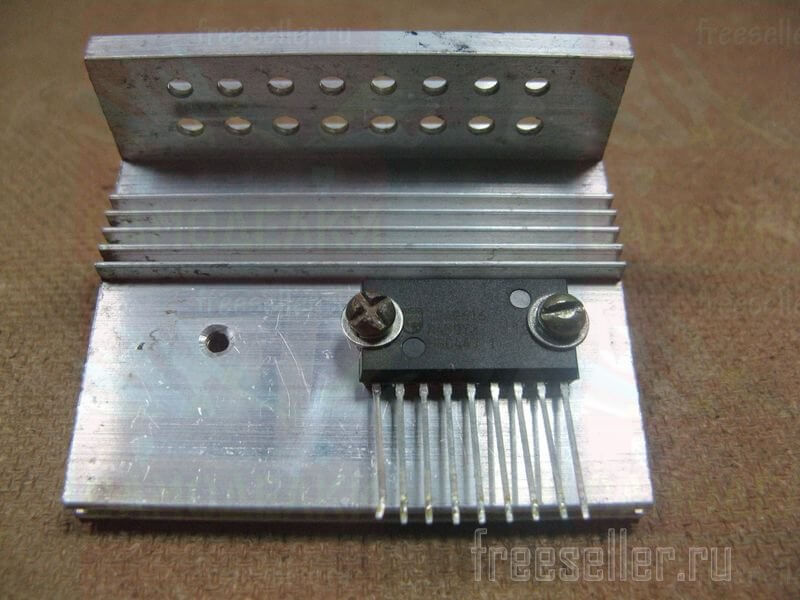

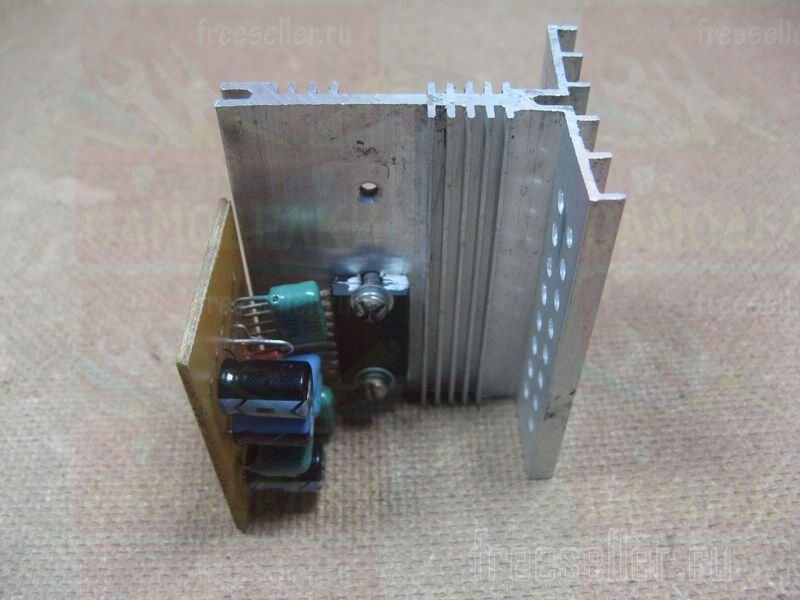

Микросхему установил на радиатор. Небольшой, но думаю хватит. Радиатор от компьютерного блока питания. Еще нужно учесть, что будет охлаждение вентилятором.

  Усилитель мощности звука для компьютера - сборка

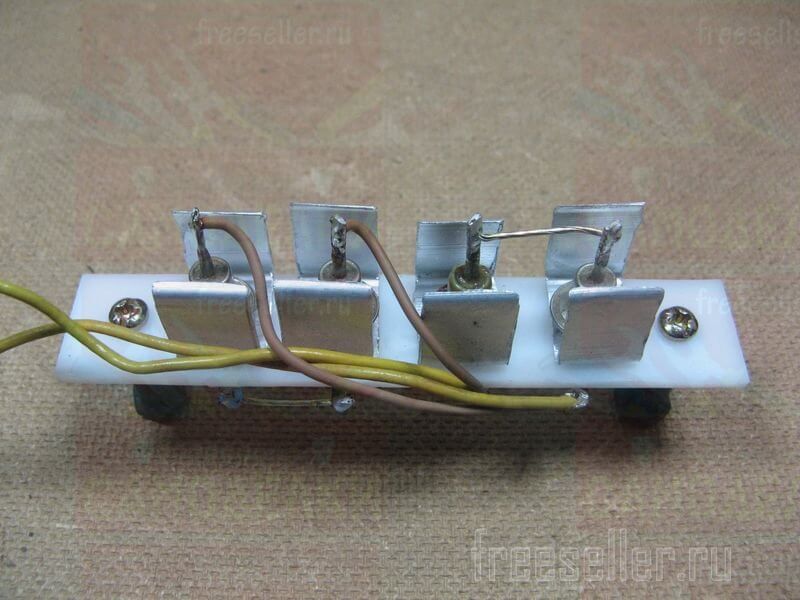

Склепал диодный мост их стареньких диодов. Диоды у меня КД202А. Установил небольшие радиаторы.
  Усилитель мощности звука для компьютера - сборка

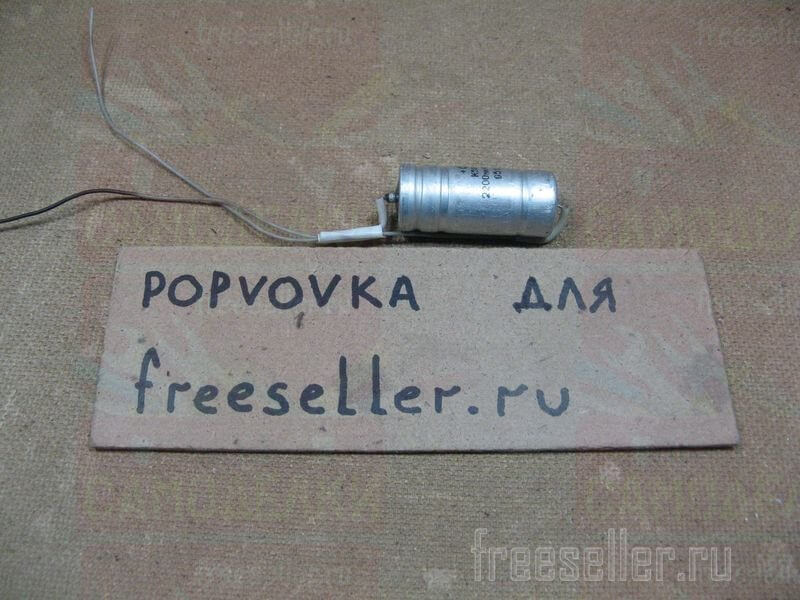

Электролитический конденсатор на 2200 мкф. Максимальное напряжение 63 вольта. Применил какой был. Я вообще стараюсь собирать из того, что есть.
  Усилитель мощности звука для компьютера - сборка

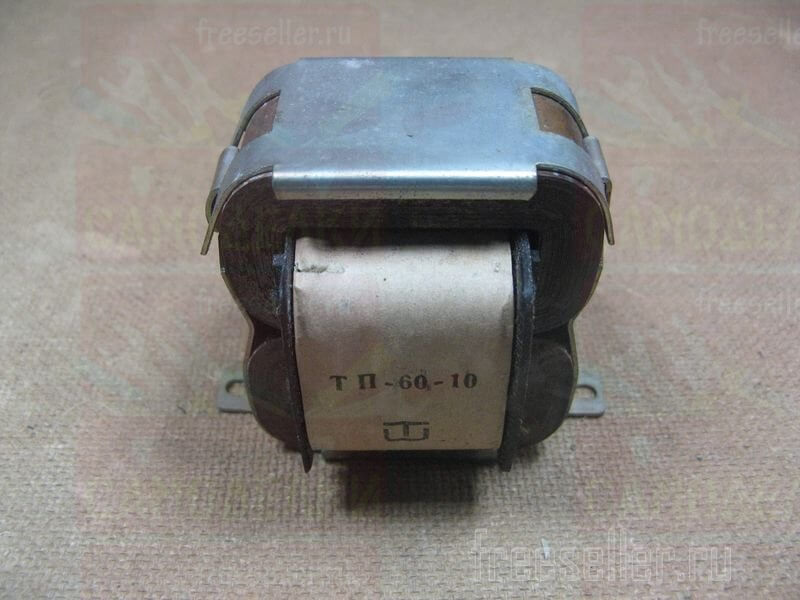

Попался трансформатор, от старой техники. Выходное напряжение 25 вольт, с отводом от 5 вольт. Питать усилитель буду от 20-ти вольтовой обмотки, на 5 вольт подключил вентилятор.

  Усилитель мощности звука для компьютера - сборка

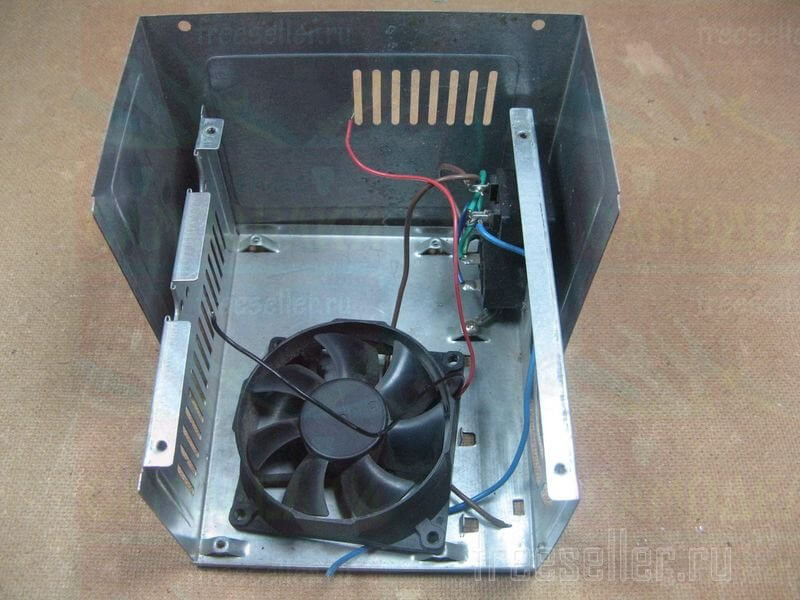

Корпус от старого компьютерного блока питания. Вентилятор уже имеется, он на 12 вольт. Питать его буду пониженным, поэтому он работает практически бесшумно.

  Усилитель мощности звука для компьютера - сборка


Распаял поле платы. Получилось компактно.

  Усилитель мощности звука для компьютера - сборка

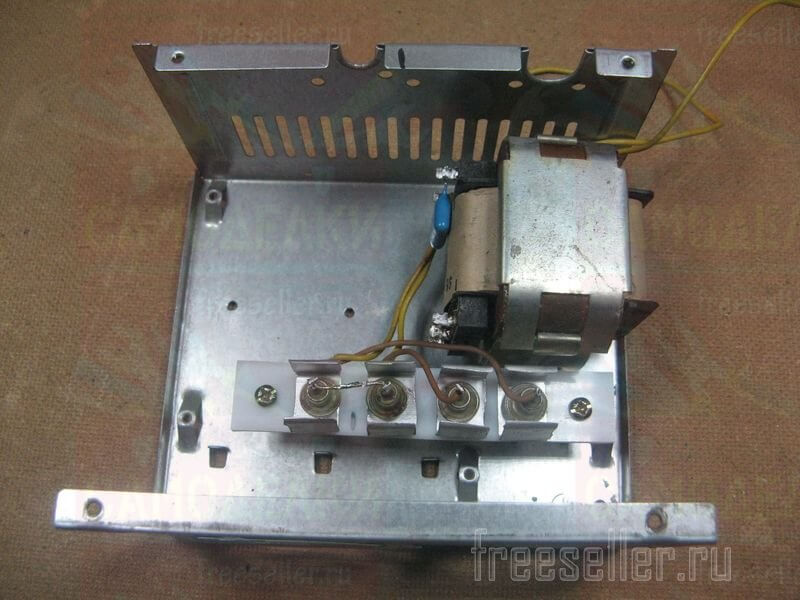

Устанавливаю трансформатор. Распаиваю диодный мост.

  Усилитель мощности звука для компьютера - сборка

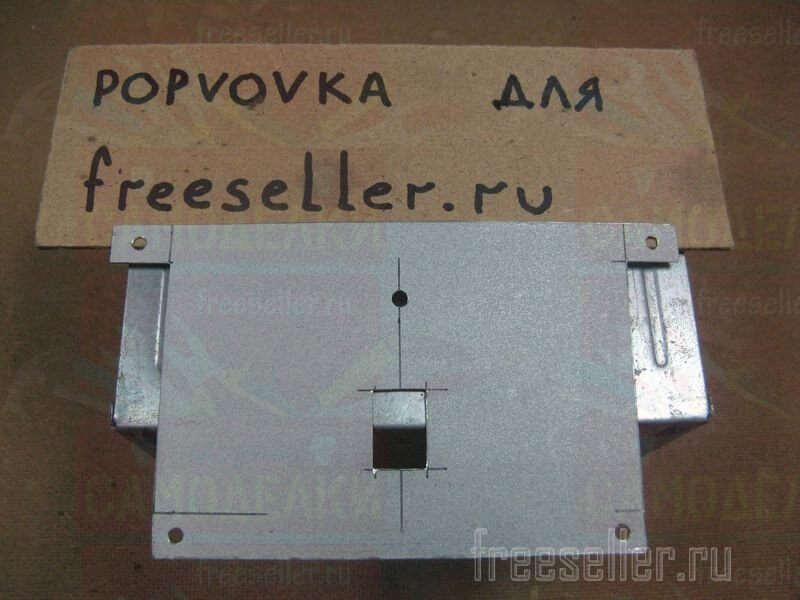

Передняя панель с минимумом элементов. Вырезал окошко под выключатель. Просверлил отверстие под светодиод.

  Усилитель мощности звука для компьютера - сборка

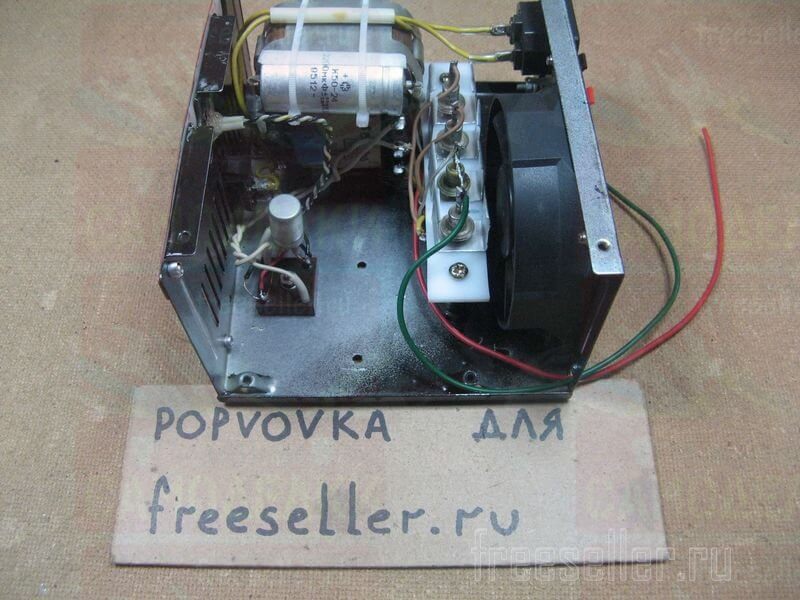

Установил дополнительный диодный мост с конденсатором. От него буду питать вентилятор и светодиод. Распаял сетевые провода через выключатель.

  Усилитель мощности звука для компьютера - сборка

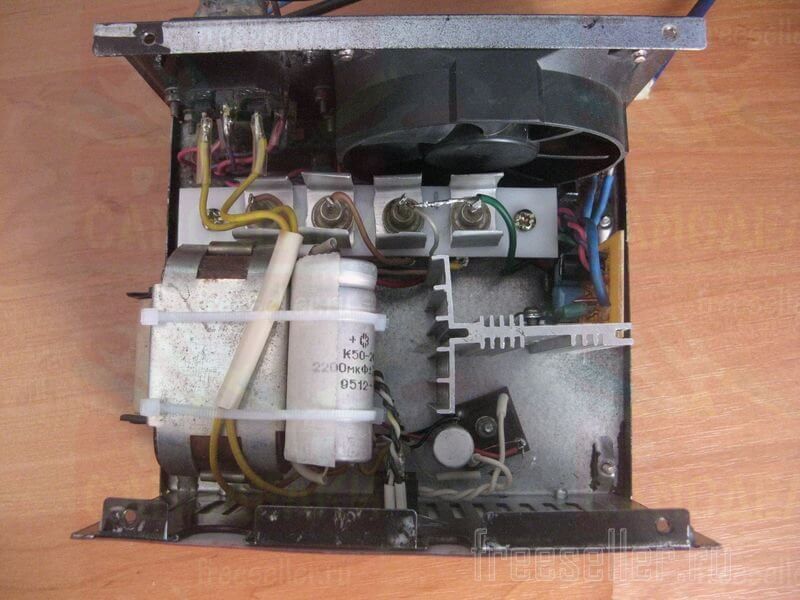

Устанавливаю плату усилителя. Соединяю все провода. Вход будет с разъемом на 3.5 мм. На конечном варианте будет видно.

  Усилитель мощности звука для компьютера - сборка

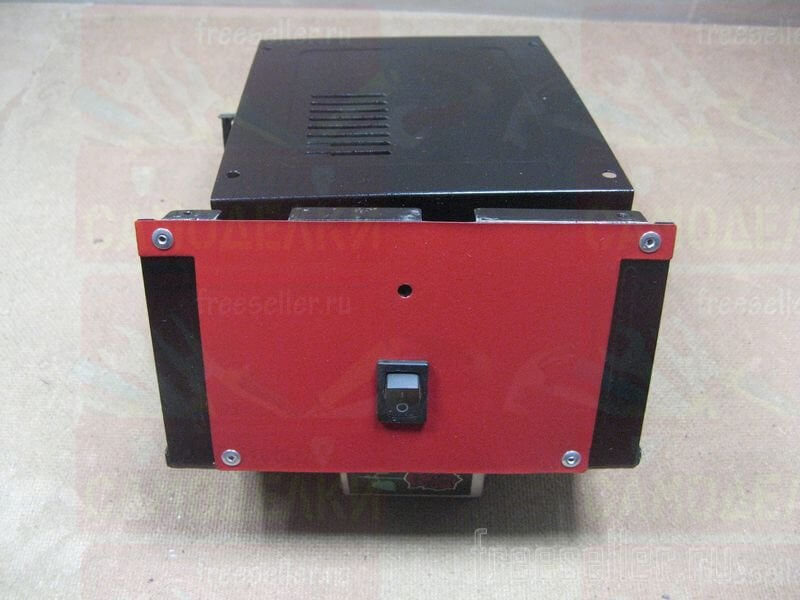

Корпус покрасил в черный цвет. Панель решил покрасить в другой цвет. Все высохло и приклепал ее заклепками.

  Усилитель мощности звука для компьютера своими руками

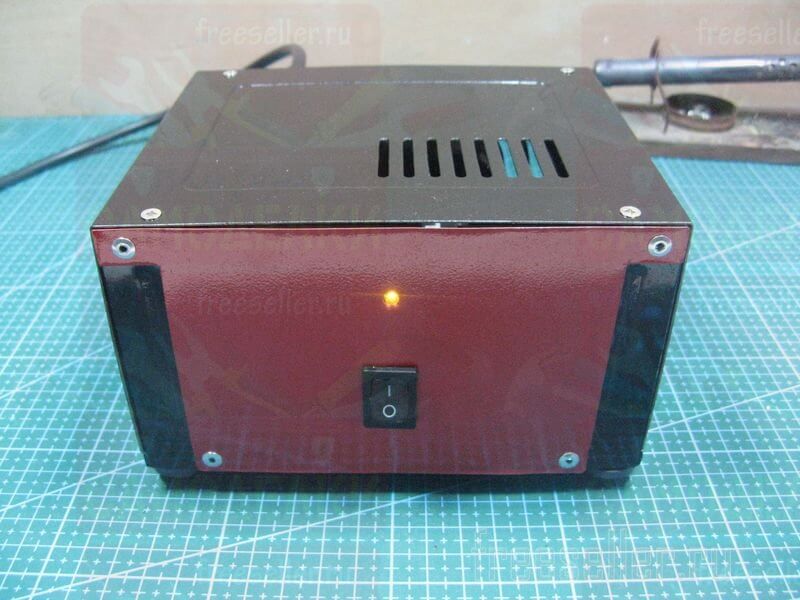

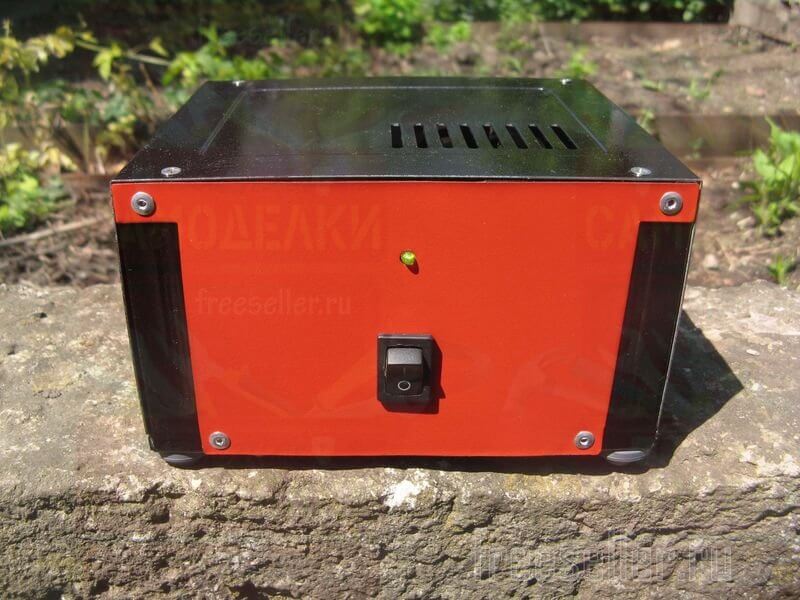

Закрытый выглядит вполне отлично.

  Усилитель мощности звука для компьютера своими руками

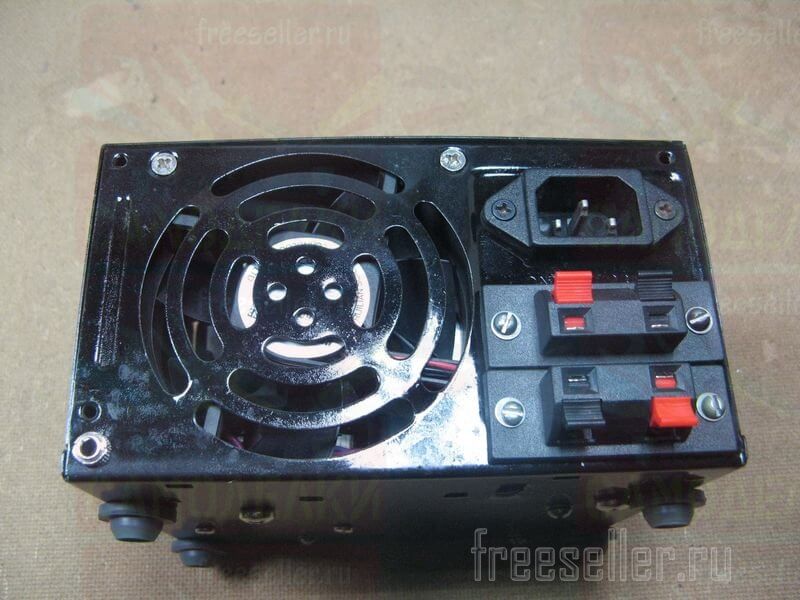

Задняя часть

Выходные клеммы

Соединил экранированным проводом. Так же нашел крышечки от лекарства. Установил их как ножки. Они мягкие и не елозят по столу, не оставляют следов.

  Усилитель мощности звука для компьютера своими руками


Вот такой усилитель я собрал. Работает на колонки S30. Регулировки громкости нет. Подключается к компьютеру, а там есть регулировка громкости.
