Переделка блока питания принтера под свои нужды

  • Опубликовано: 11 февраля 2021

Переделка блока питания принтера под свои нужды


Как переделать блок питания от принтера под любые нужды.

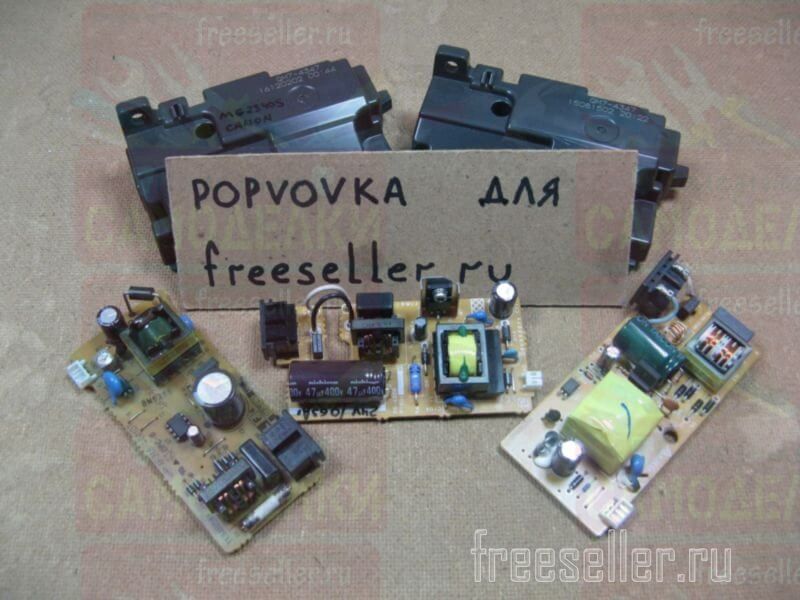

Раздобыл я большое количество струйных принтеров, МФУ. Когда засыхает картридж, это принтера проще выкинуть. Овчинка выделки не стоит, если менять картриджи. Данные принтеры можно найти в большом количестве на БУ рынке. Я их покупаю обычно за полтора доллара или пачку чая. Самое ценное, на мой скромный взгляд, это их блоки питания. Попадаются на 24, 42, 30 вольт.

Для доработки нам понадобится

  • плата блока питания принтера;
  • нагрузка;
  • разъем для замеров;
  • паяльник;
  • мультиметр.

Доработка

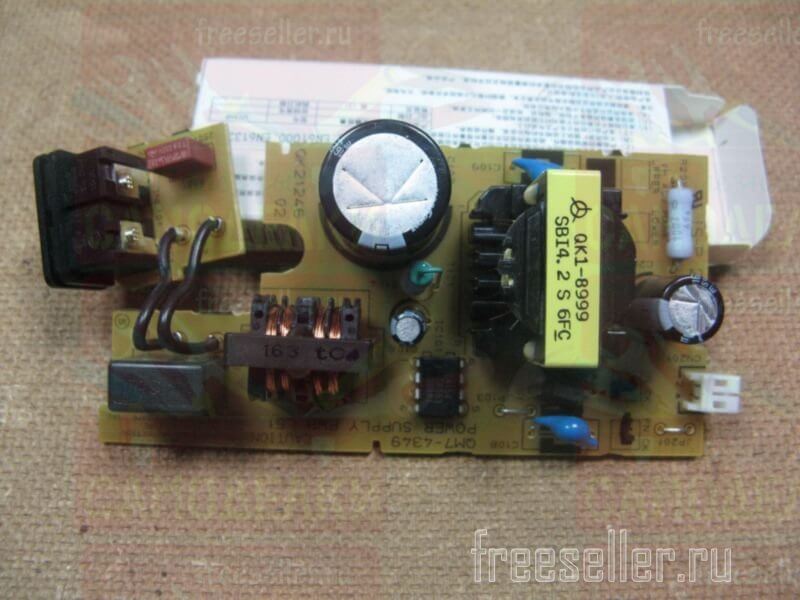

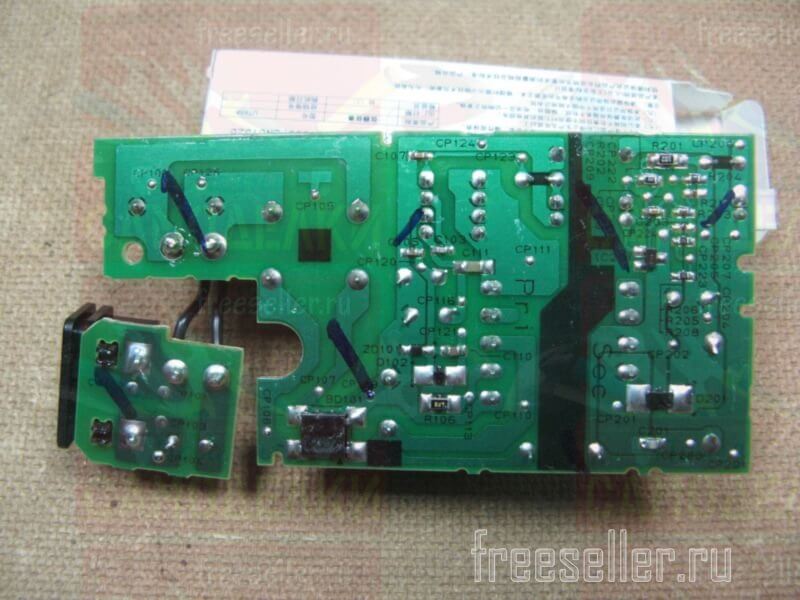

Вот такую плату я дорабатываю. Не помню точно модель устройства. Единственное что помню, на 24 вольт, 0.63 ампер. Ах, да, это был МФУ.

  Как переделать блок питания от принтера под любые нужды.Как переделать блок питания от принтера под любые нужды.

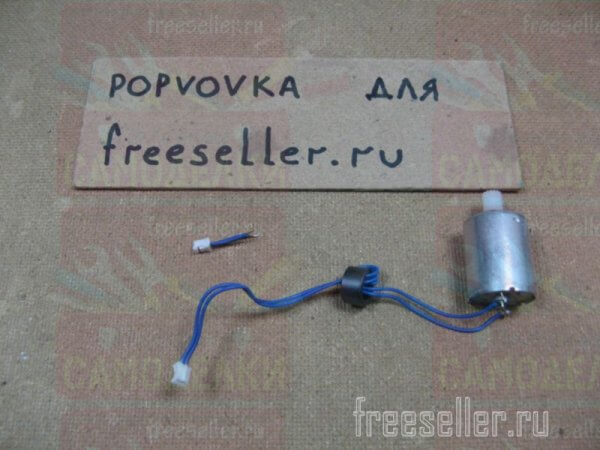

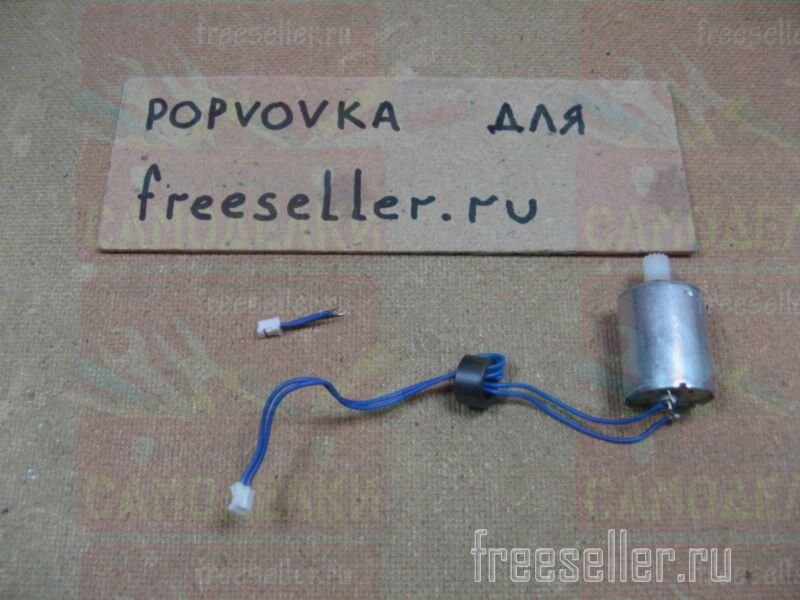

Нагружать буду моторчиком, взятым с того же устройства. Разъем для подключения вольтметра взят тоже с разбора.

  Как переделать блок питания от принтера под любые нужды.

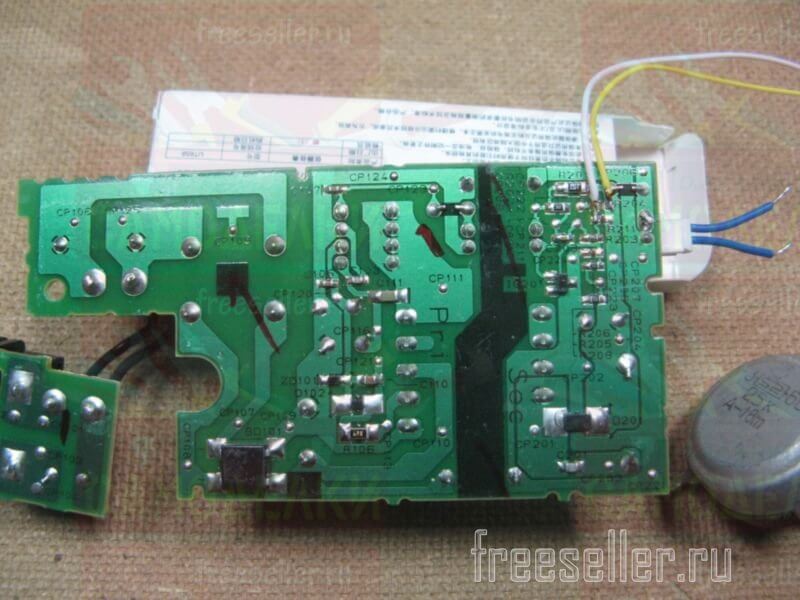

Удаляем резистор R204. Номинал его был 27 кОм. Вместо него подпаиваем провода с резистором, но регулированным. У меня был на 25 кОм, можно и другой. Диапазон регулировки выходного напряжения будет отличаться.

  Как переделать блок питания от принтера под любые нужды.

Включаем в сеть и подключаем мультимерт.

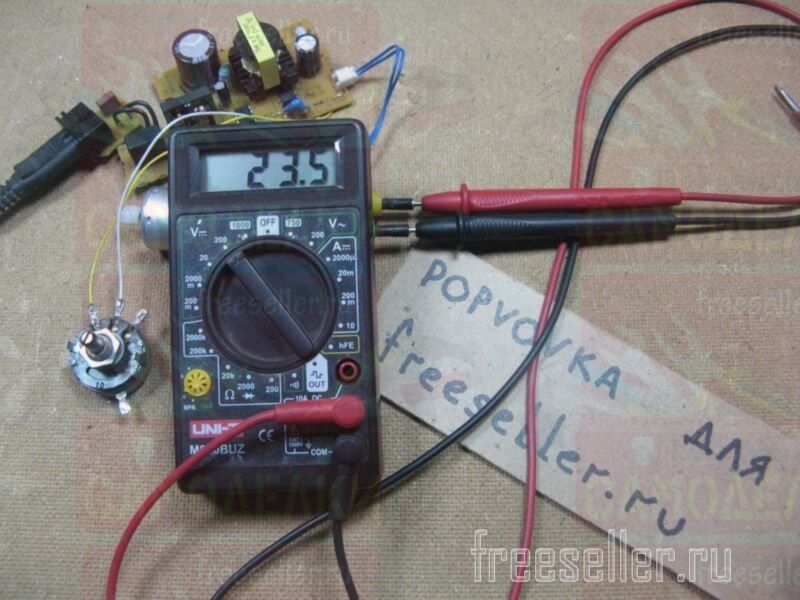

В моем случае выходное напряжение составило от 23.5 вольт.

  Как переделать блок питания от принтера под любые нужды.

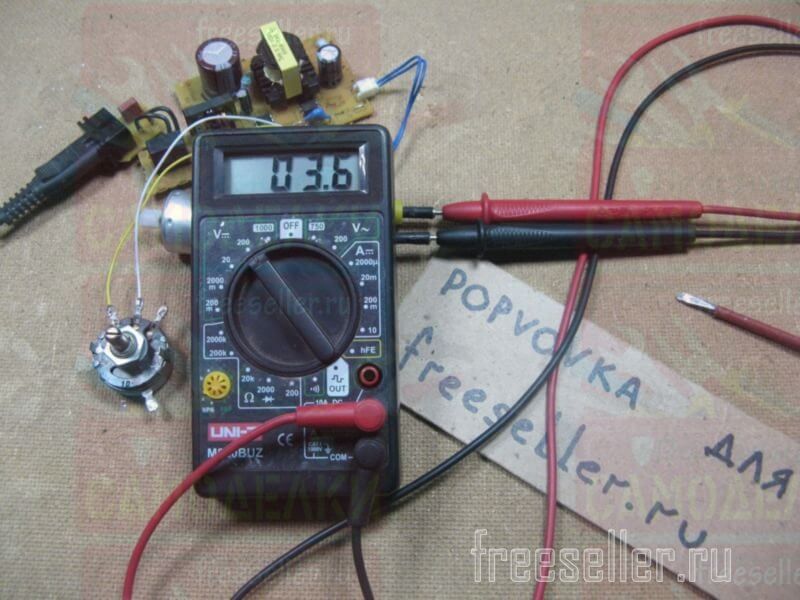

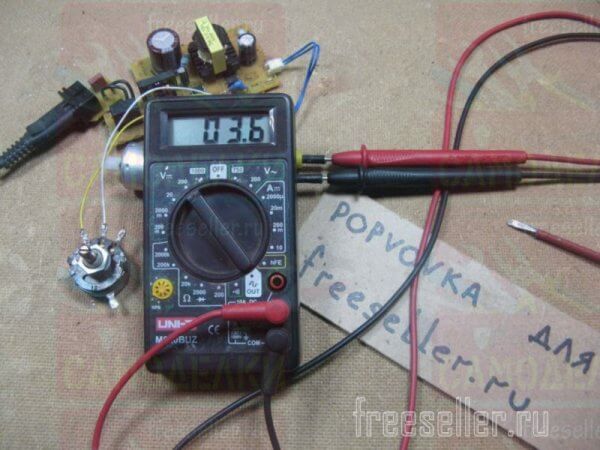

До минимально возможного 3.6 вольта.

  Как переделать блок питания от принтера под любые нужды.

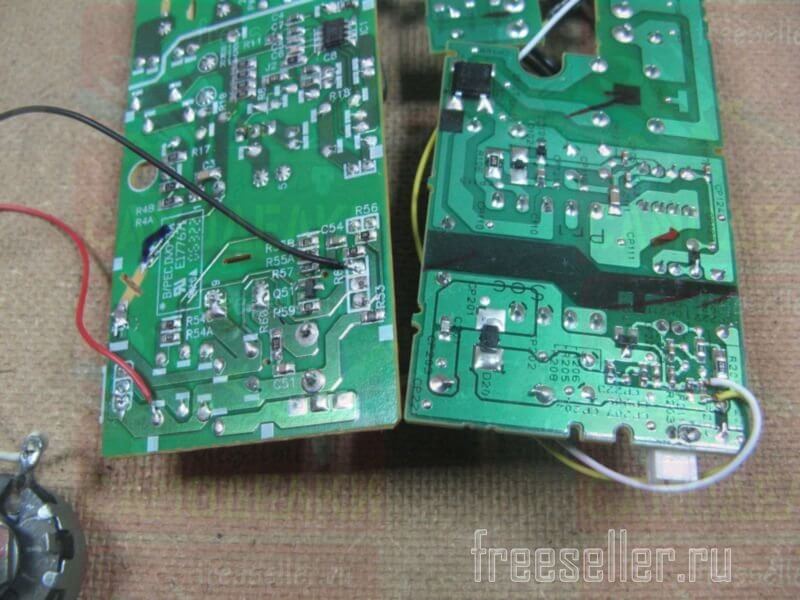

Можно так и оставить и регулировать в таком диапазоне. Но я сделал по другому. Мне нужно было сделать фиксированное напряжение, но отличительное от первоначального. Понадобилось 15 вольт, накручиваю. Замеряю сопротивление резистора, 12 кОм, ставлю постоянный резистор.

  Как переделать блок питания от принтера под любые нужды.


Так можно доработать практически любую блату БП под свои нужды.


Подробно можно посмотреть на видео:
