Компактный блок питания из старого компьютерного Блока питания

  • Опубликовано: 26 апреля 2017

Компактный блок питания из старого компьютерного Блока питания


Несложный в изготовлении лабораторный Блок питания.

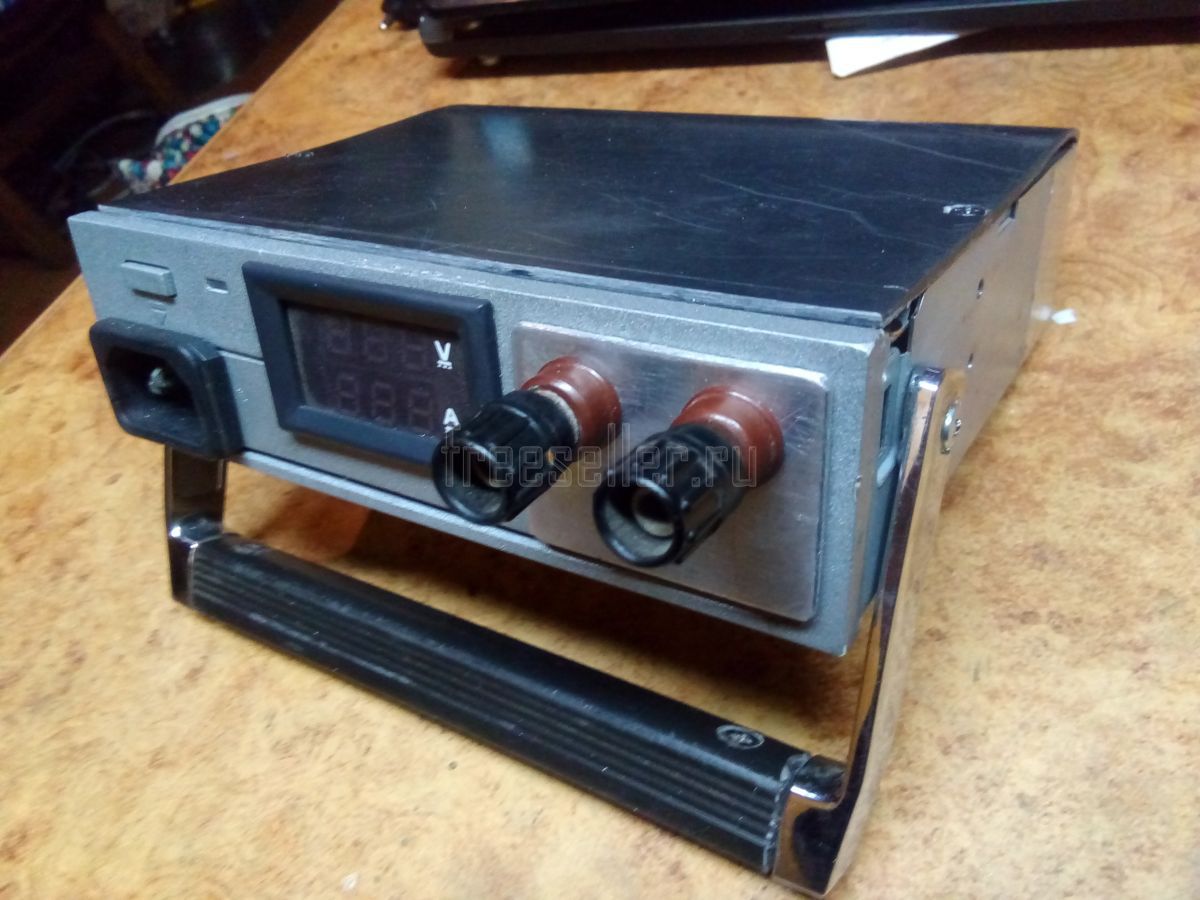

В блоке питания используется плата от старого компьютерного БП,китайский вольтамперметр и корпус от привода CD-rom.

Изготовление блока питания занимает пару часов.

Корпус привода слегка укорочен по глубине под размер платы компьютерного БП.

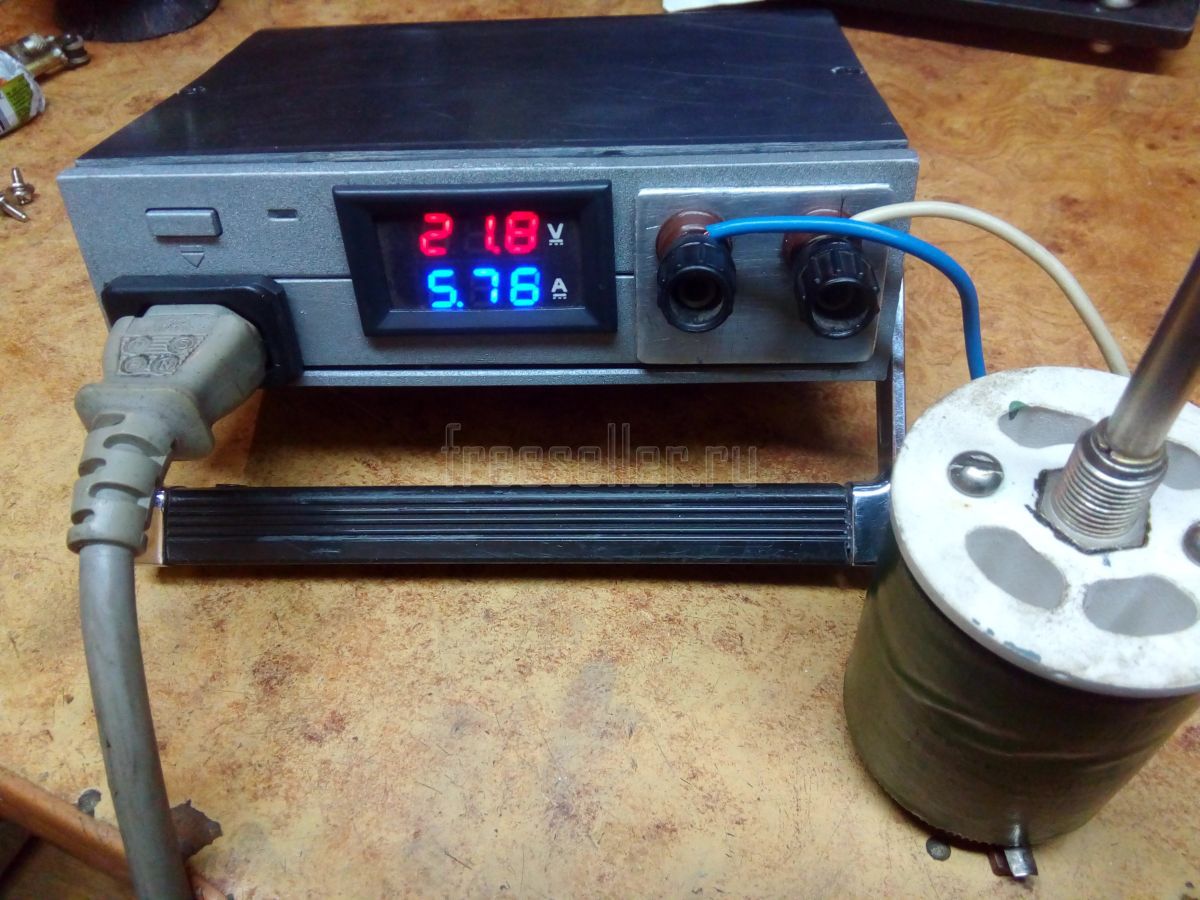

На передней пластиковой панельке проделаны отверстия для установки розетки питания и индикатора вольтамперметра.

Мною использован вольтамперметр с напряжением питания 5-30 вольт, пределом измерения до 100 вольт и 10 ампер соответственно.

При желании можно использовать стандартные напряжения 5 и 12 вольт, а при небольших доработках платы и более высокое выходное напряжение.



Компактный блок питания из старого компьютерного Блока питанияКомпактный блок питания из старого компьютерного Блока питанияКомпактный блок питания из старого компьютерного Блока питания



Для увеличения запаса прочности на место штатного диода по выходному напряжению +12 вольт мною установлен сдвоенный диод шоттки с максимальным током 20 ампер и напряжением 45 вольт, а выходная емкость увеличена до 4700 мкФ.


При длительном использовании блока питания рекомендуется установить компактный вентилятор для принудительного охлаждения, например от кулера старого ноутбука.



1

комментарий

32 187

просмотров

Похожие самоделки

Комментариев 1
  1. Ну, аффтар, Вы даете!
    на место штатного диода по выходному напряжению +12 вольт мною установлен сдвоенный диод шоттки с максимальным током 20 ампер и напряжением 45 вольт
    Так делать нельзя. Никогда!
    На выходном диоде обратное напряжение в штатном режиме, при 230В в сети, составляет 55-57 Вольт. Он у Вас работает на честном слове.
