Усилитель в корпусе от модема

  • Опубликовано: 1 июня 2017

Самодельный Усилитель в корпусе от модема


Самодельный усилитель из готовых блоков(плат) с выходной мощностью 2*3 ватта.


Отданного усилителя можно заряжать гаджеты.

Решил собрать малогабаритный усилитель мощности. Собрано все было на готовых модулях.


Основа, усилитель класса D на микросхеме РАМ8403. Выходная мощность 2*3 ватта. Питание устройства, начинка адаптера на 5 вольт.

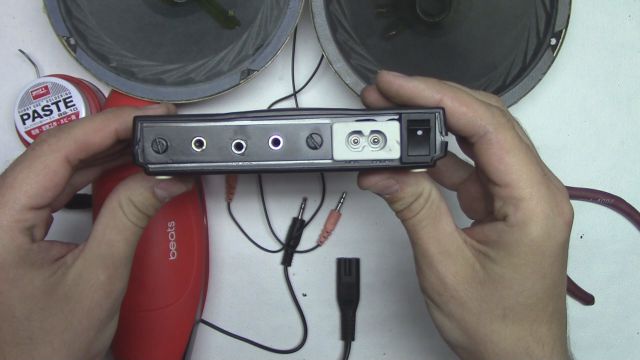

Разъемы взяты от старого магнитофона. Вся конструкция собрана в корпусе старенького модема. Выключатель, снять со старого компьютерного бп. Разъем питания от старого принтера.



Самодельный Усилитель в корпусе от модема

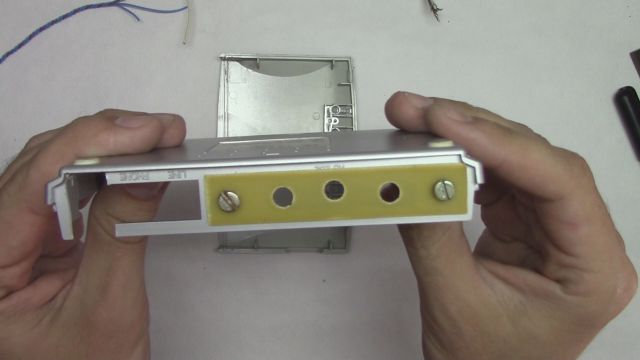

Размечаем заднюю панель под все разъемы. Выпиливаем окна под выключатель и разъем питания. Прикручиваем панельку с размеченными отверстиями.



Самодельный Усилитель в корпусе от модема



Красим из баллончика.



Самодельный Усилитель в корпусе от модема

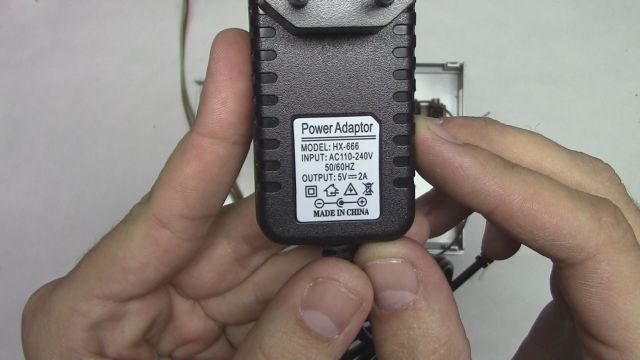

Разбираем адаптер. У меня 5вольт/2 ампера.



Самодельный Усилитель в корпусе от модема

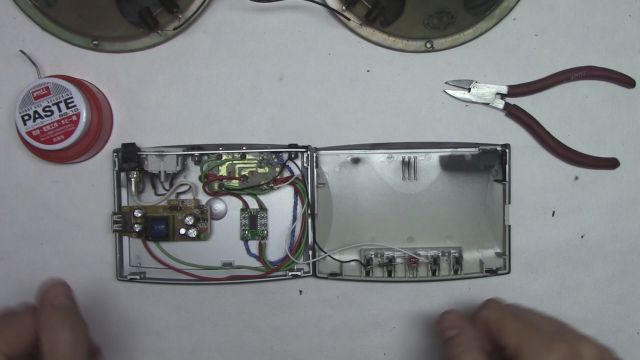

Выкладываем все в корпусе и припаиваем провода. Разъемы клеем на эпоксидный клей или термо-клей. Адаптер питания оказался с разъемом USB в корпусе. Выводим USB вбок, пригодится для зарядки гаджетов.

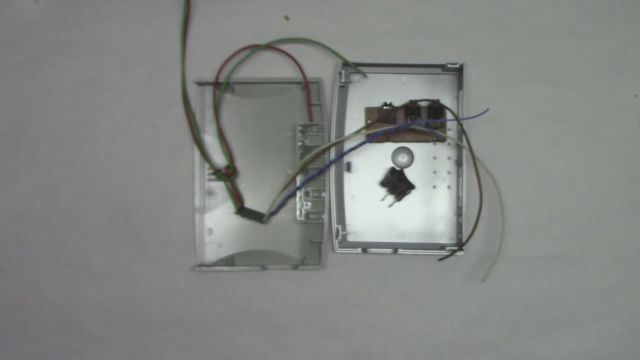

Все собираем. Распаиваем все в месте



Самодельный Усилитель в корпусе от модема

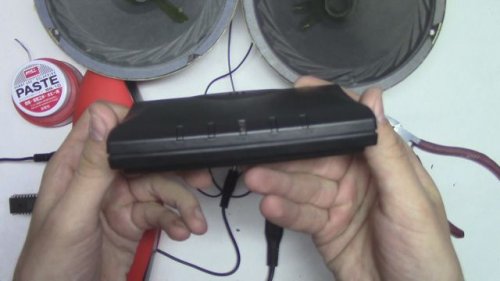

Тестируем. Все работает.



Самодельный Усилитель в корпусе от модема



Подробности сборки и тестирование можно посмотреть на видео.
