Портативная колонка из книги


Самодельная портативная колонка в книге.


Сейчас на рынке полно портативных колонок. С усилителем и без, с блютузом, с флешкой и так далее. Я же решил пойти по простому методу и сделать колонкусвоими руками из книги. Конструкция оказалась оригинальной.

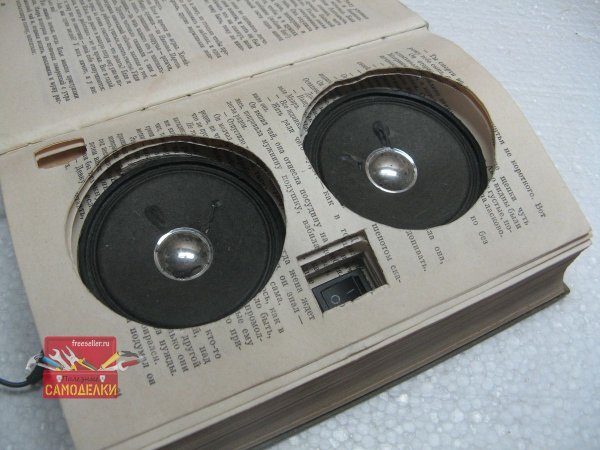

  Самодельная портативная колонка из книги


Материалы для изготовления

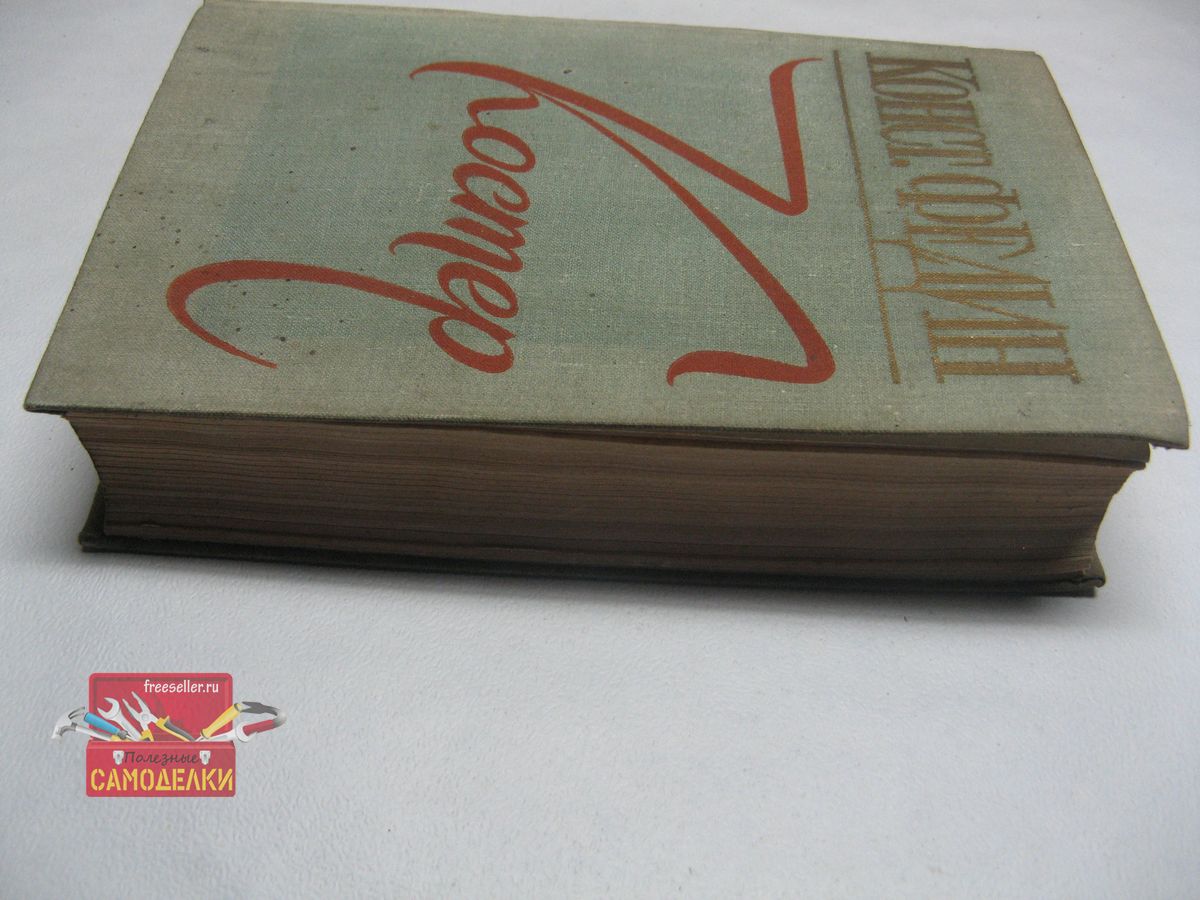

Для основы, я взял, старую книгу в жестком переплете.

  Книга для изготовления колонки

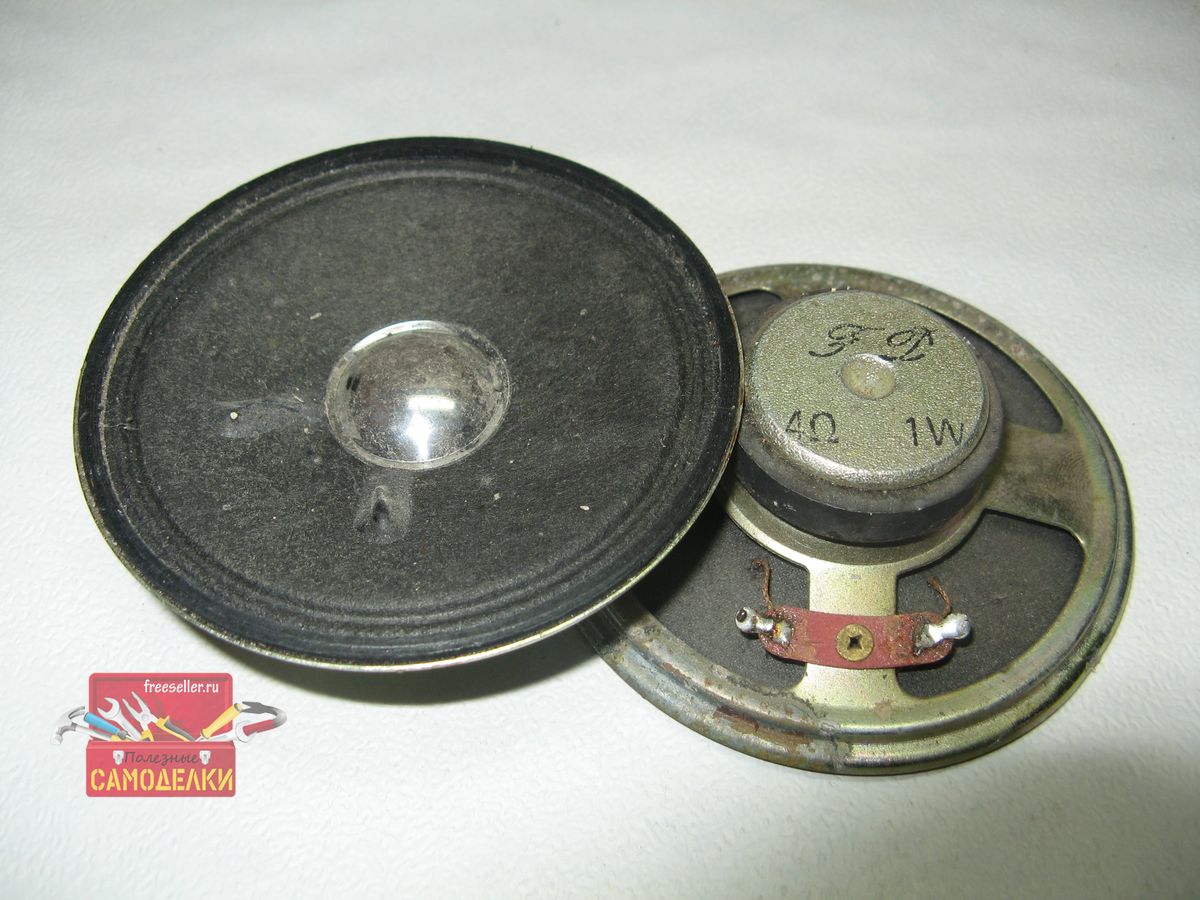

Так как это колонка (сарказм) то нужны динамики, я применил от старого кассетника. Динамики на 4 Ома и мощностью 1 Ватт.

  Динамики для изготовления колонки

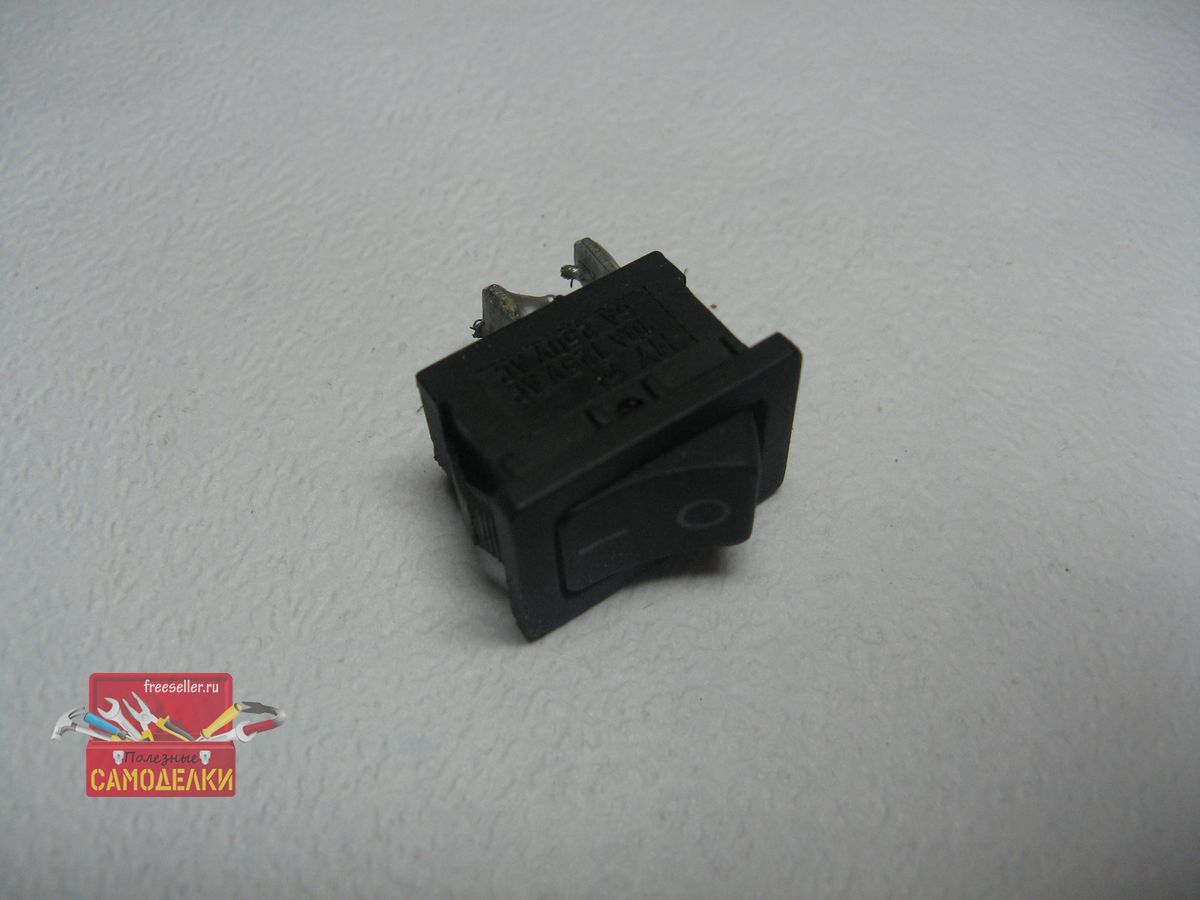

Для выключения питания служит выключатель. Снял его со старого компьютерного блока питания.

  Выключатель для изготовления колонки

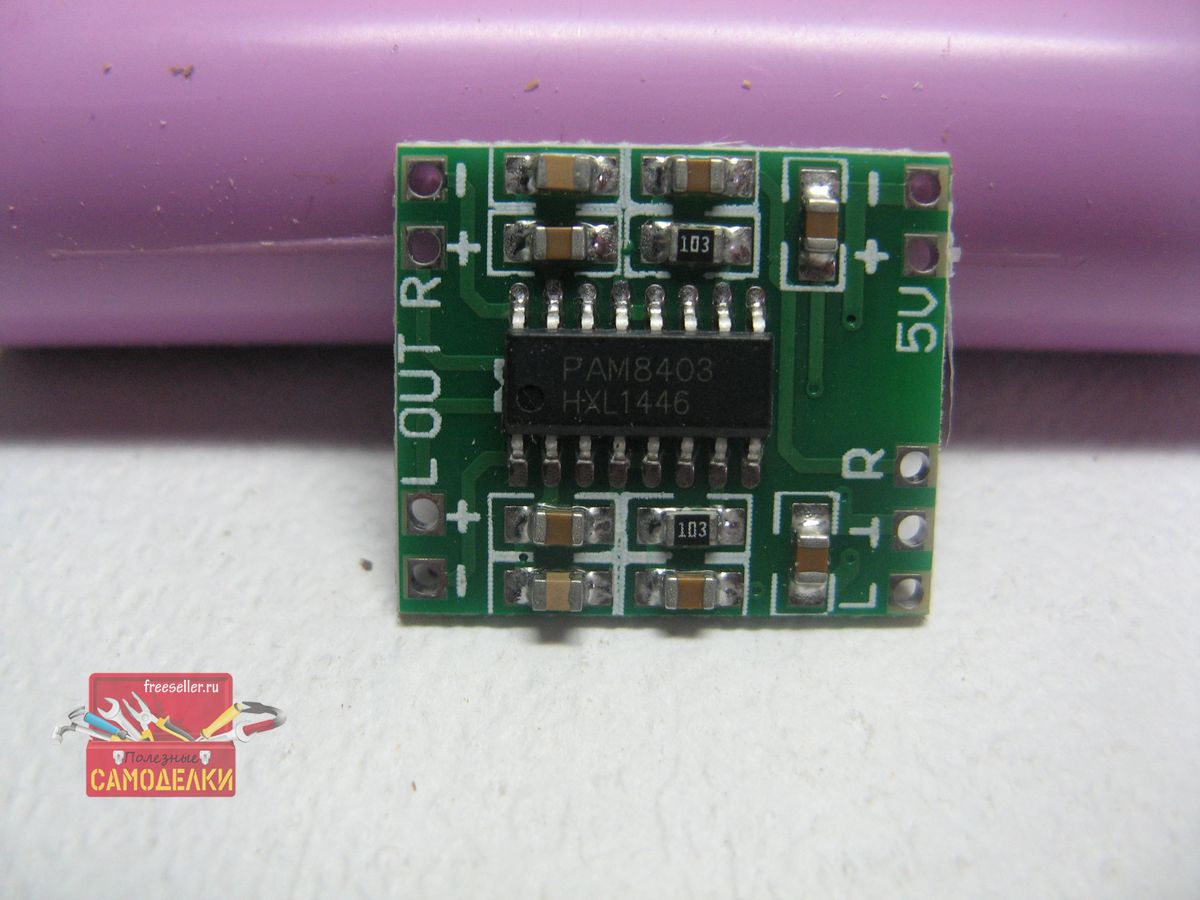

В качестве усилителя мощности я применю готовую плату из Китая. Выходная мощность 2*3 Ватта.

  Усилитель для изготовления колонки

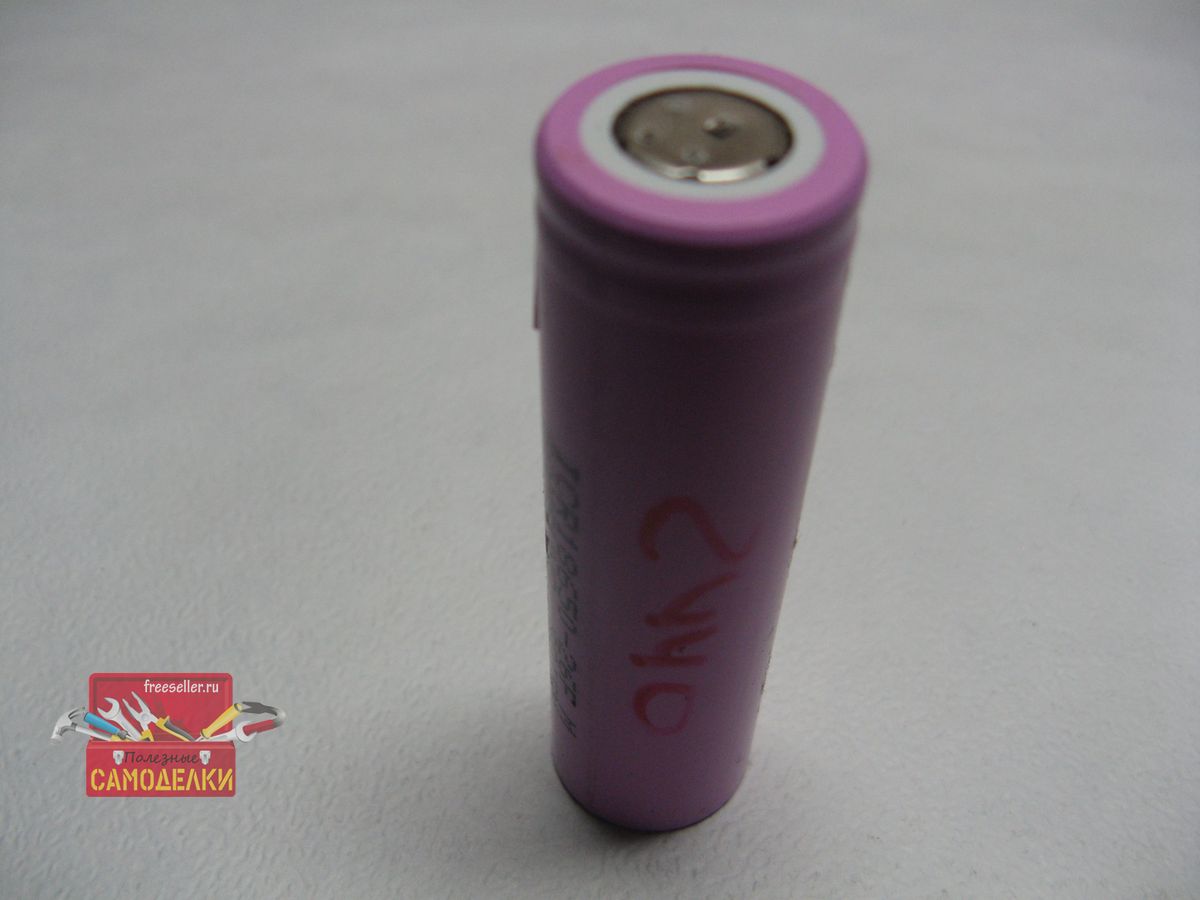

Питать устройство буду от аккумулятора 18650.

  Аккумулятор 18650 для изготовления колонки

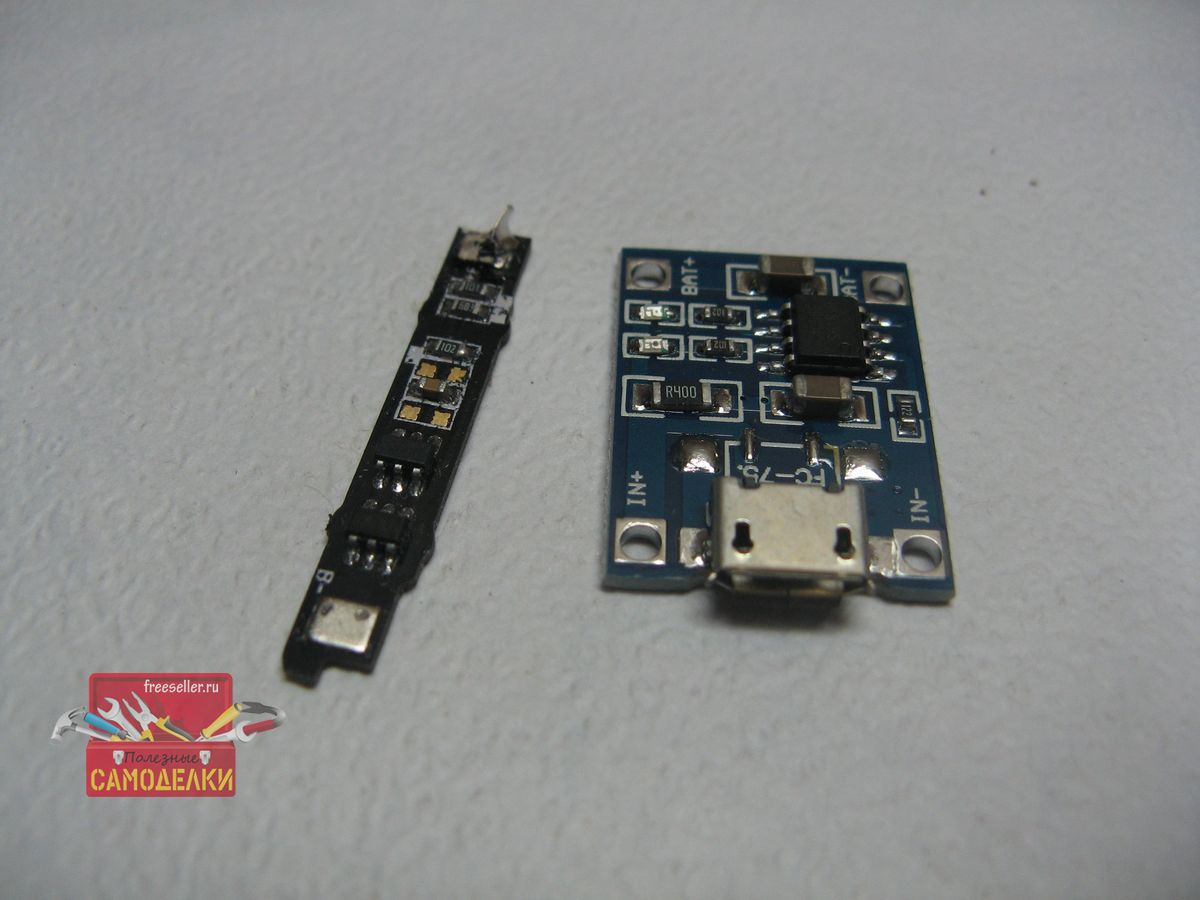

Заряжать аккумулятор буду платой контроллера заряда на ТР4056 с применением платы BMS от аккумулятора мобильного телефона.

  Модуль заряда для изготовления колонки


Изготовление портативной колонки

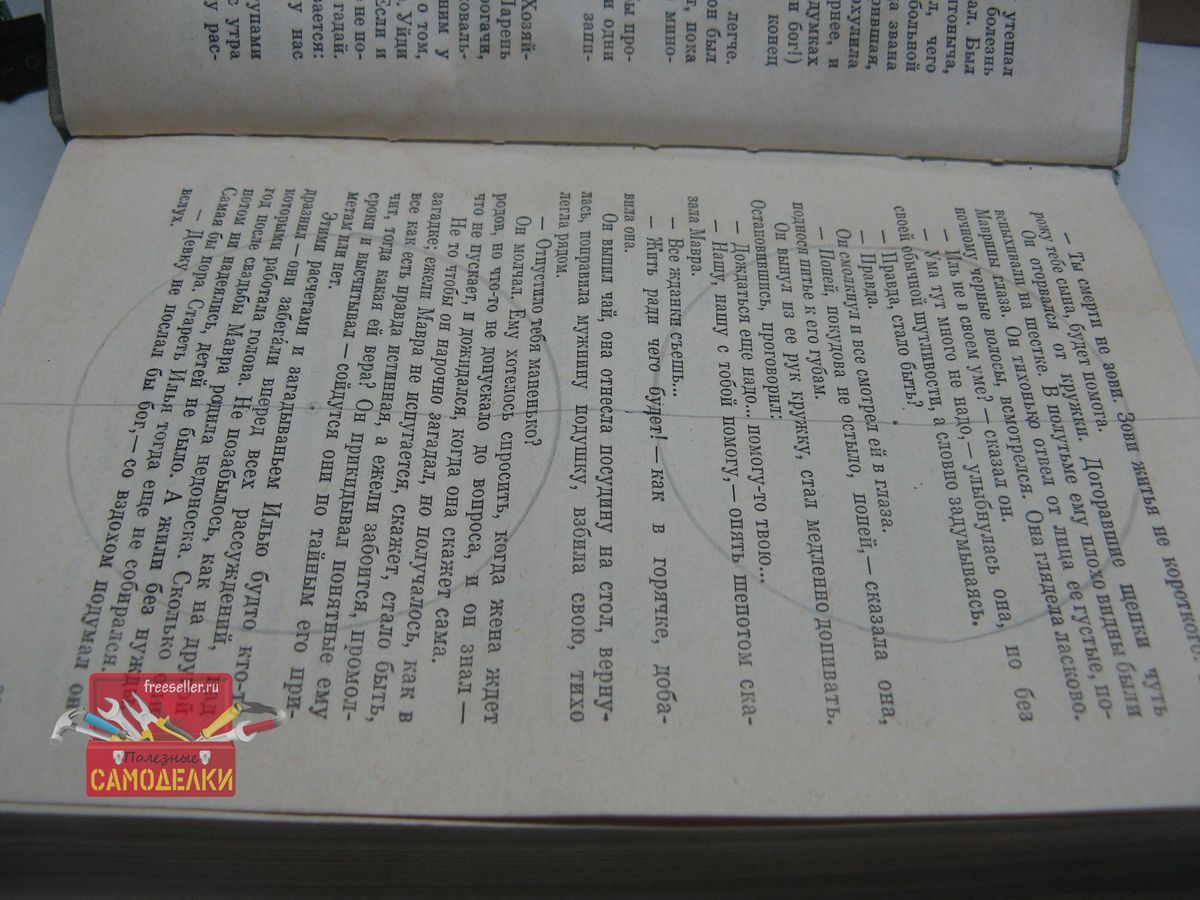

Первым делом нужно разметить установочное место под динамики. Размечается обычным циркулем. Круги по диаметру динамиков. Вырезаю ножом по бумаге.

  Изготовление портативной колонки из книги


Так же сразу размечаю и вырезаю отверстия под все элементы колонки.

  Изготовление портативной колонки из книги

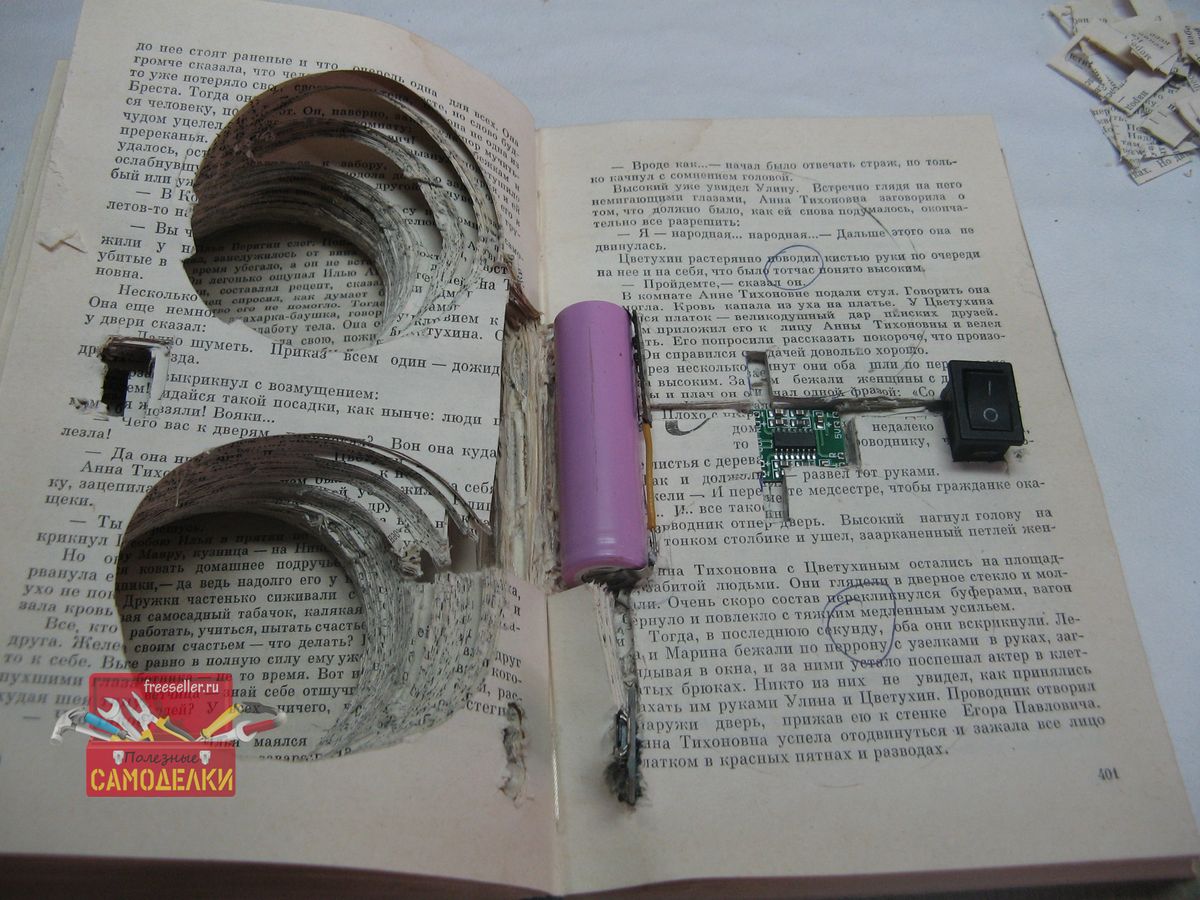

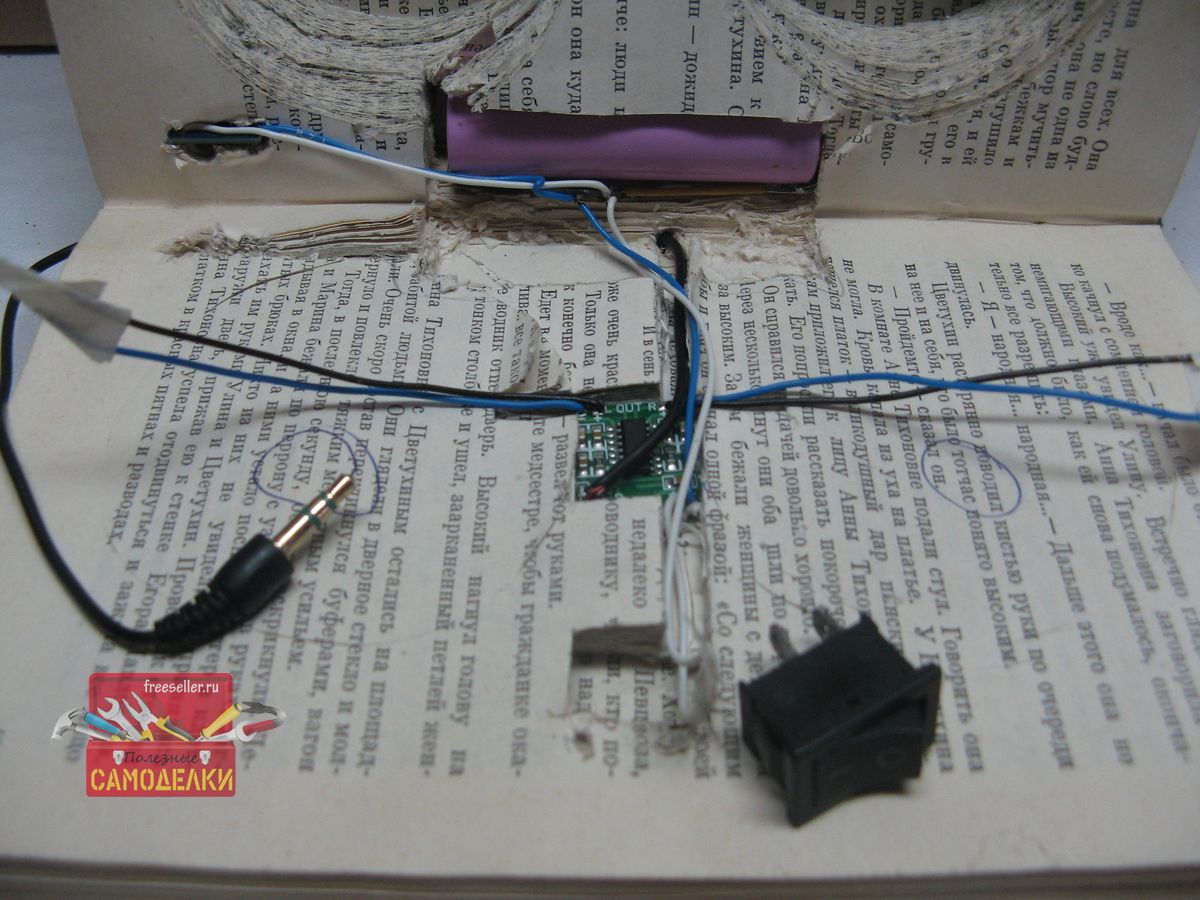

Распаиваю все провода к элементам схемы. Выключатель и динамики распаиваются в последнюю очередь.

  Изготовление портативной колонки из книги


Страницы книги склеиваю клеем ПВА.

  Изготовление портативной колонки из книги

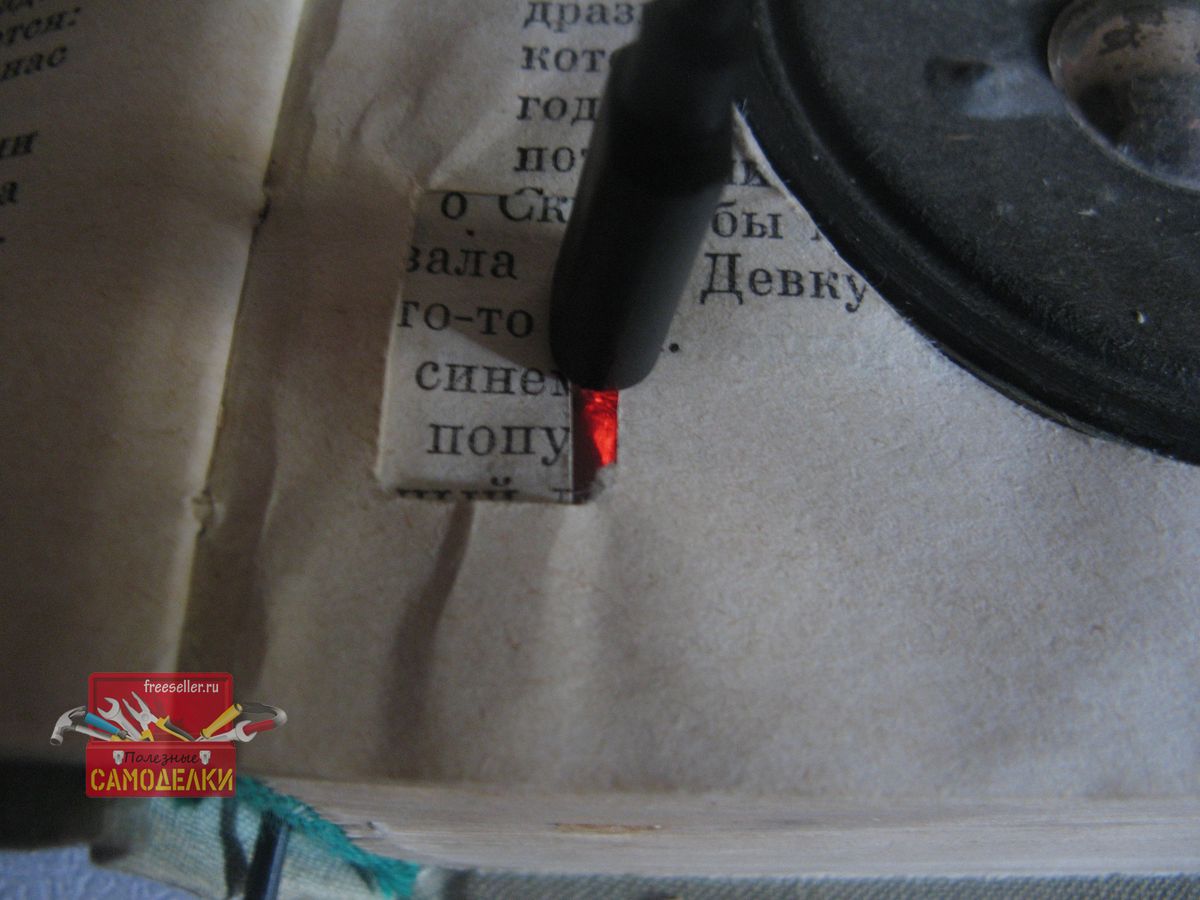

Разъем зарядки установил в отрезок прозрачного пластика и процесс заряда отлично виден.

  Изготовление портативной колонки из книги

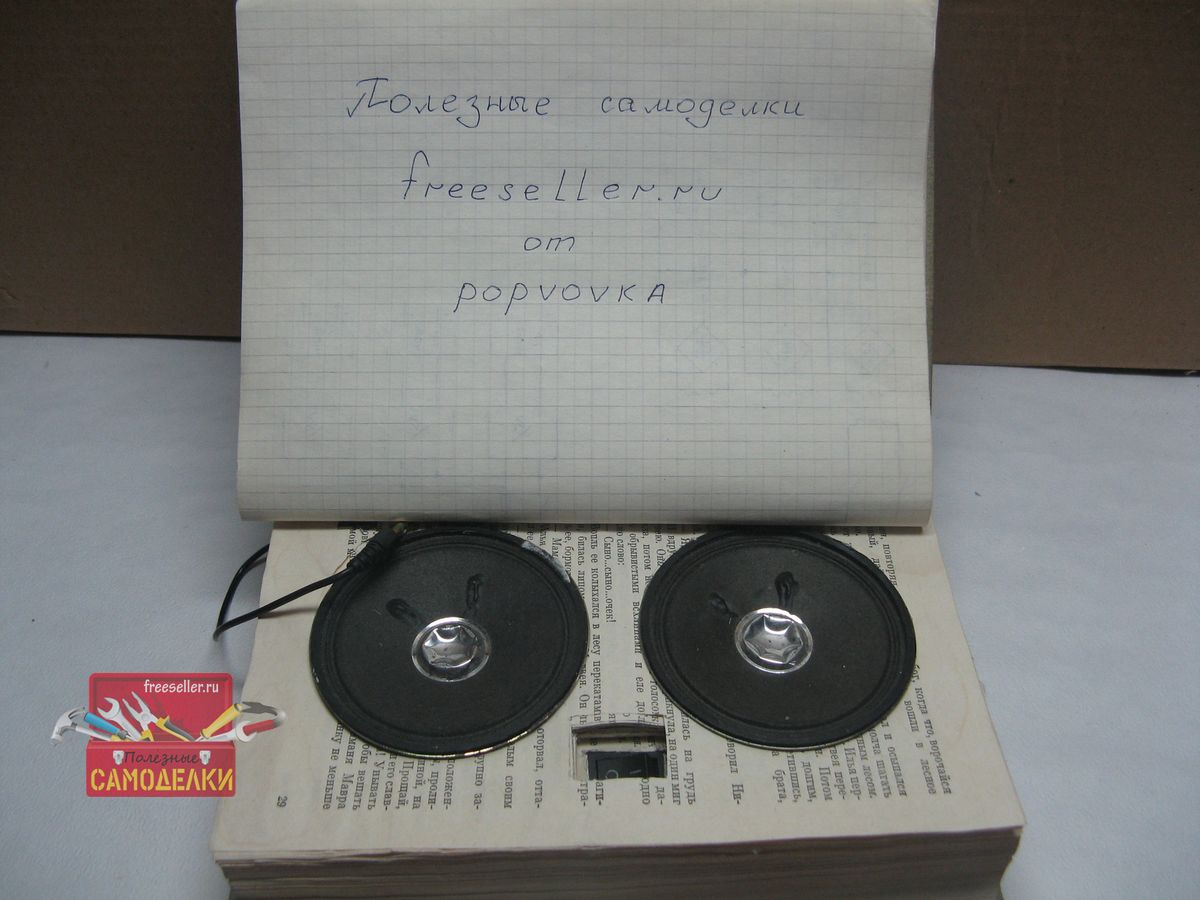

Пока ходил за тетрадкой с подписью, ребенок внесла свои коррективы в самоделку. В результате пришлось накидывать еще одну страницу. Так же пострадали динамики, на качество звука не повлияло.


Портативная колонка из книги своими руками

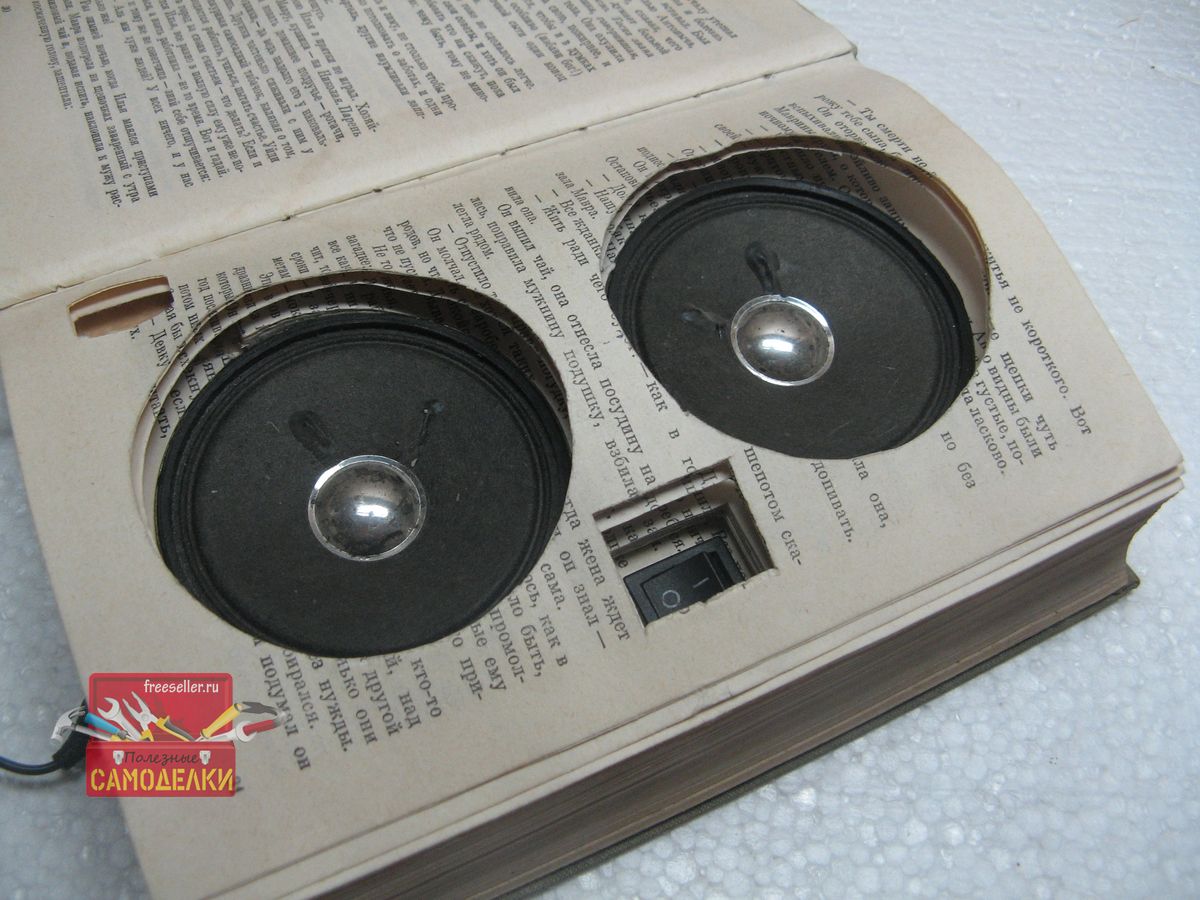

Вот такая оригинальная колонка получилась.


Процесс сборки, как всегда. можно посмотреть на видео:
