Как сделать портативную аудио колонкусвоими руками, используя в качестве корпуса ненужный wi-fi модем и детали от вентиляции.
Всем привет!
Давненько не выкладывал свои самоделки на этом замечательном сайте из-за того, что очень не хватает времени на это, но, тем не менее, творить я не перестал, и парочку самоделок я изготовил. Одной из них я хочу с вами поделиться!
Постараюсь все подробно объяснить, фото отчет прилагается.
Небольшая предыстория……
У всех из нас есть такая часть квартиры, как кухня, где мы проводим значительную часть времени. У многих, скорее всего, имеется телевизор, радио и т.п. техника, которую мы включаем во время трапезы, приготовления пищи, или просто так смотрим-слушаем, ну так вот, к чему я.
Совсем недавно у меня закончился ремонт на кухне, и мне захотелось добавить в интерьер что-то интересное, и необычное.
Как, вы, наверное, уже поняли, этой вещью будет «Портативная музыкальная колонка».
Почему именно ее, да потому, что готовить и т. д. в тишине довольно скучно, а под музыку куда интересней это, получается, думаю, многие согласятся!
Тем более сделать для себя что-то полезное, да еще и своими руками, что может быть лучше ?!
И так начнем!

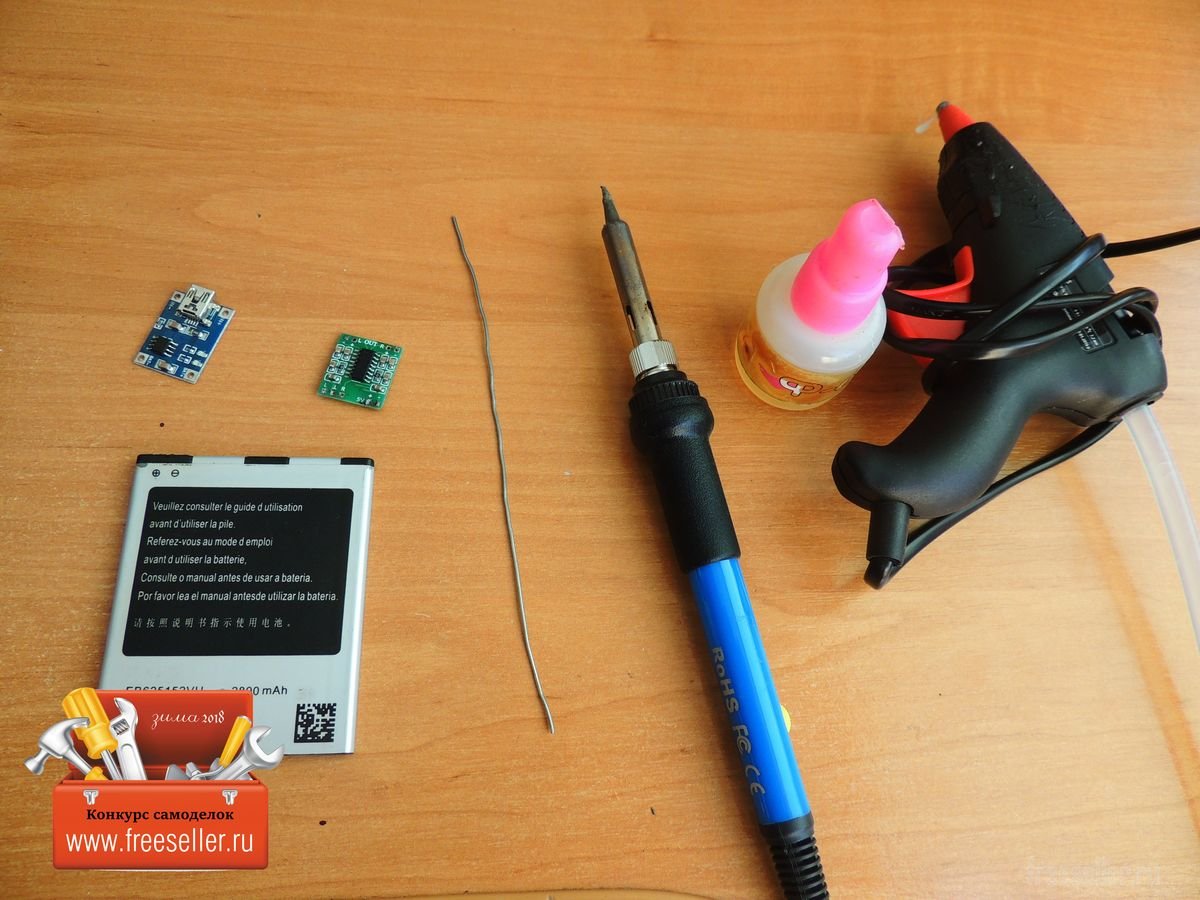

На создание данной самоделки мне понадобилось:
Инструмент:
Материалы:

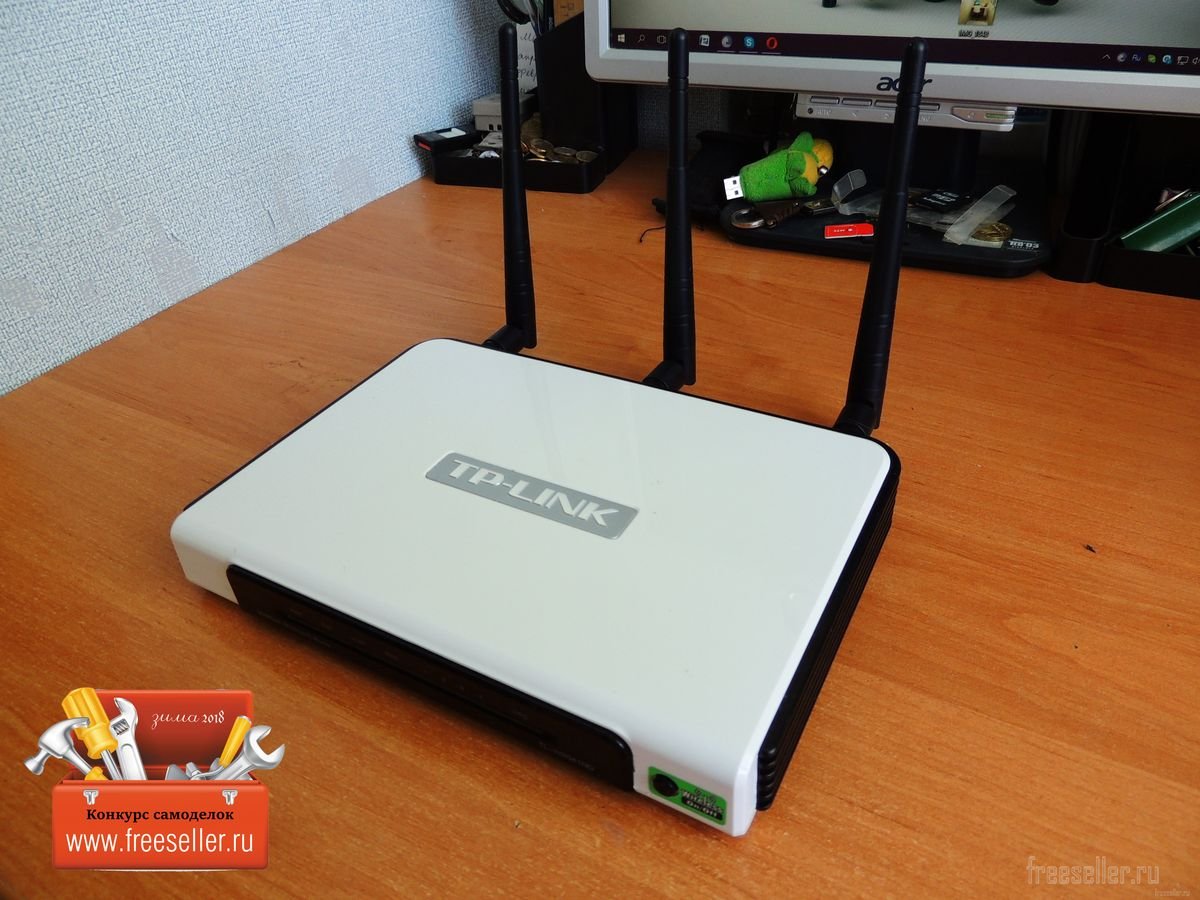

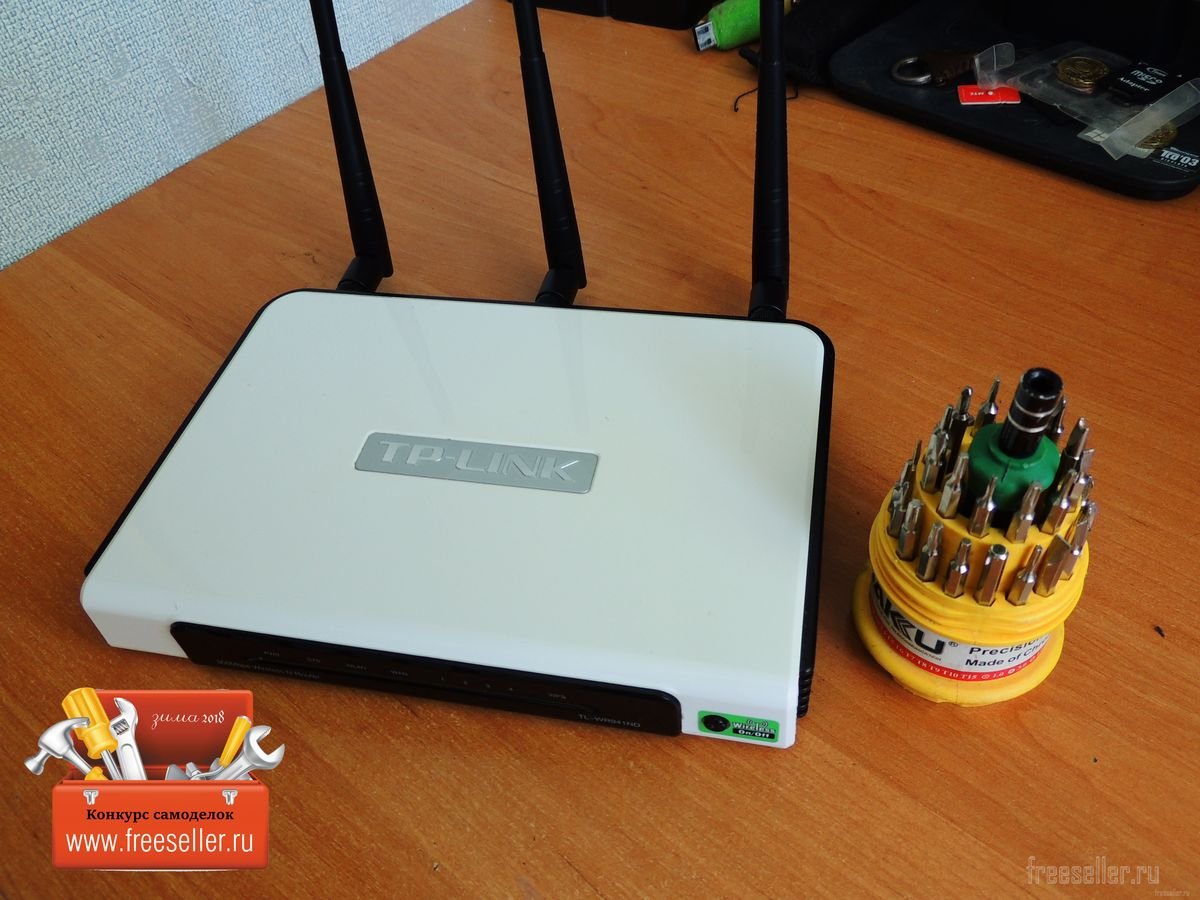

Wi-fi модем для изготовления корпуса портативной колонки.

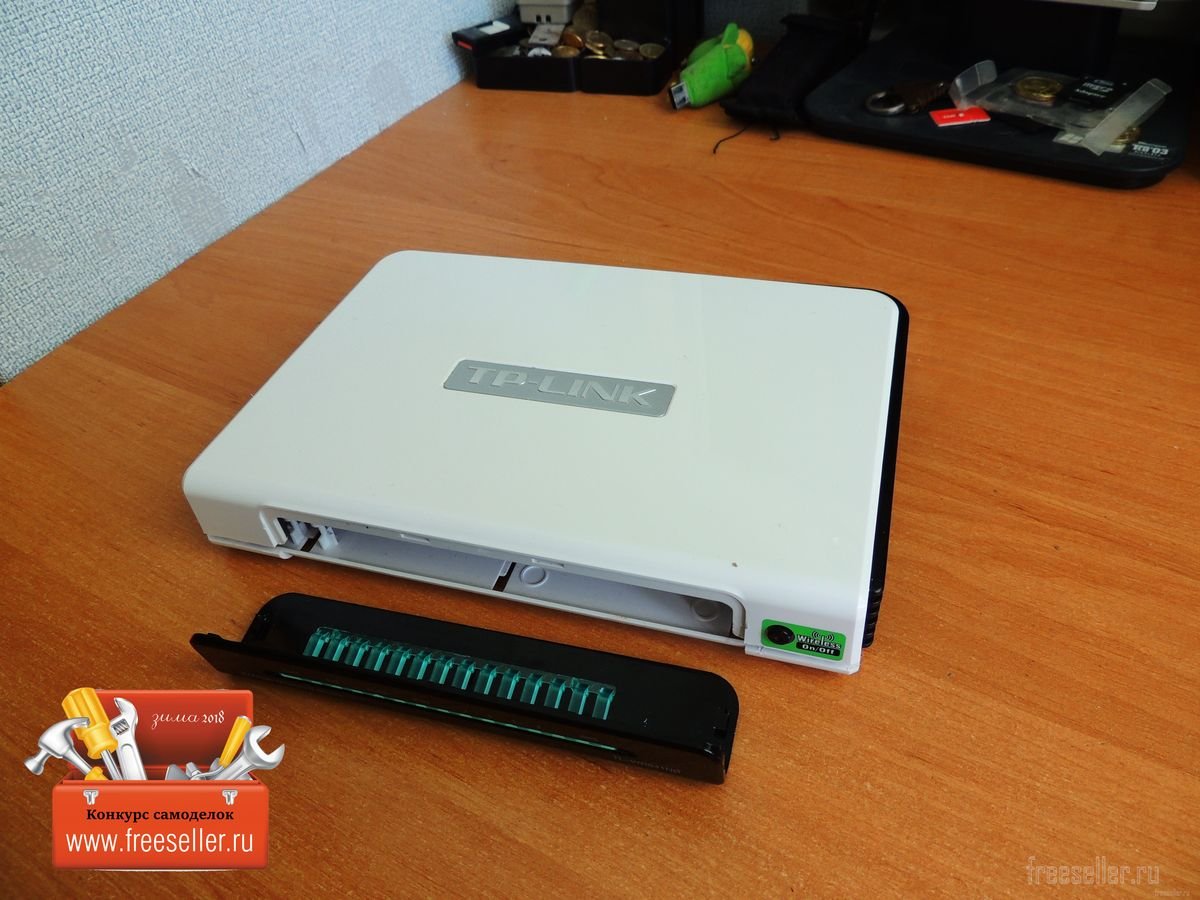

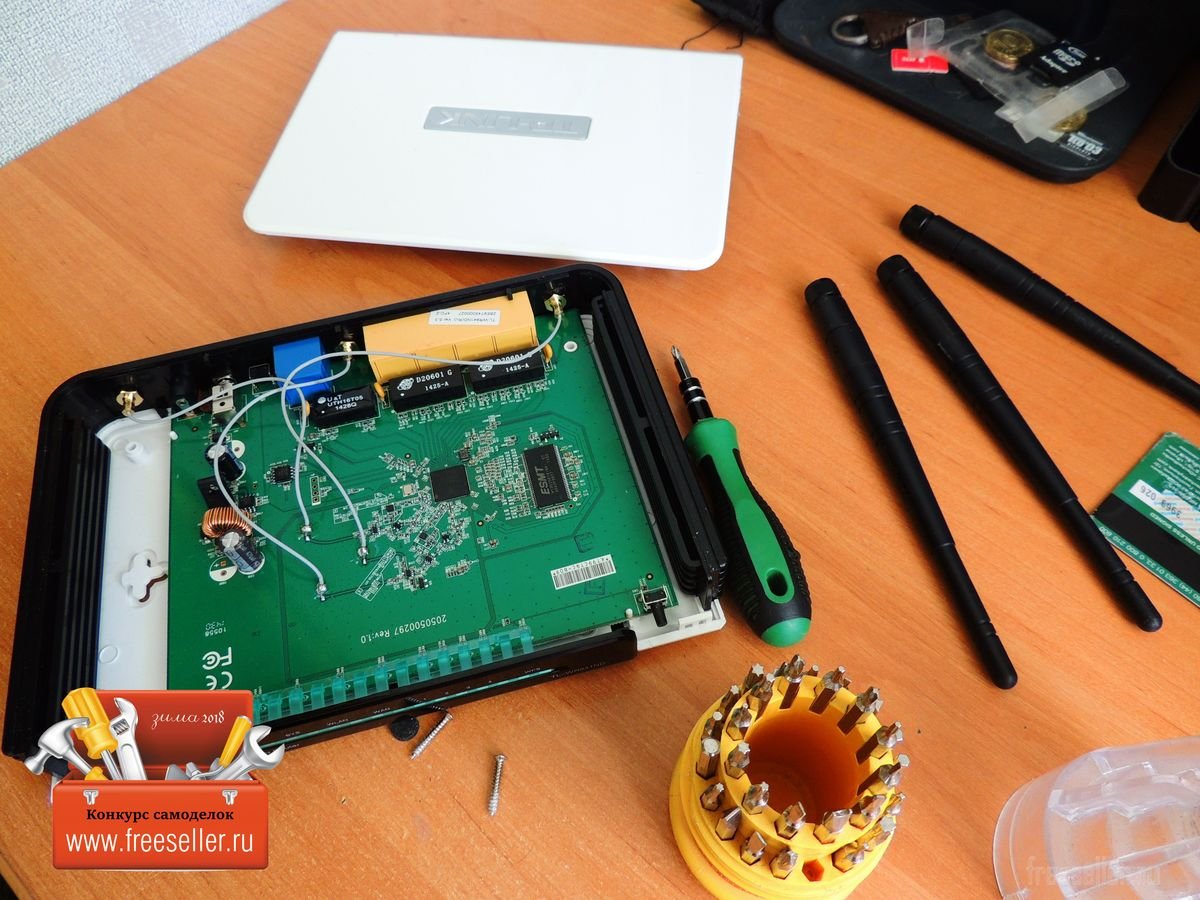

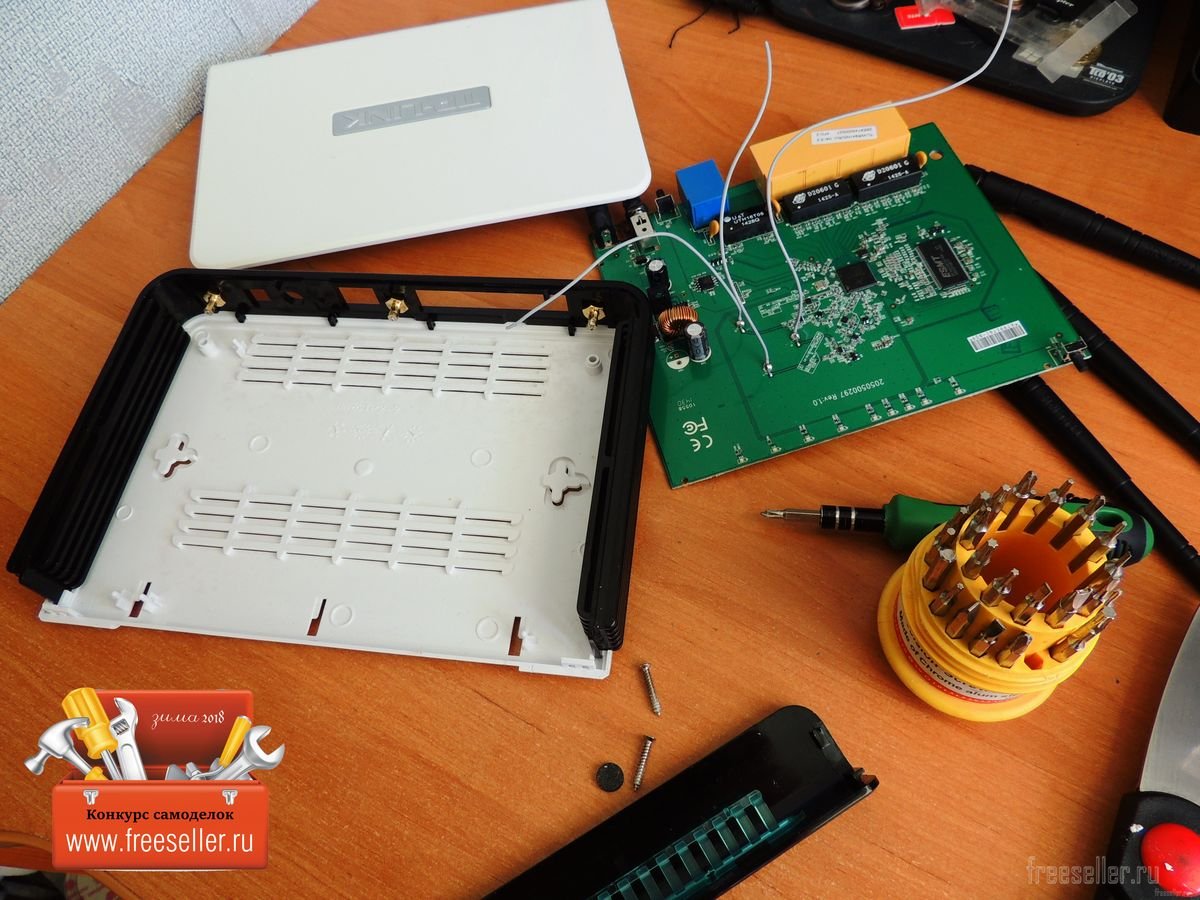

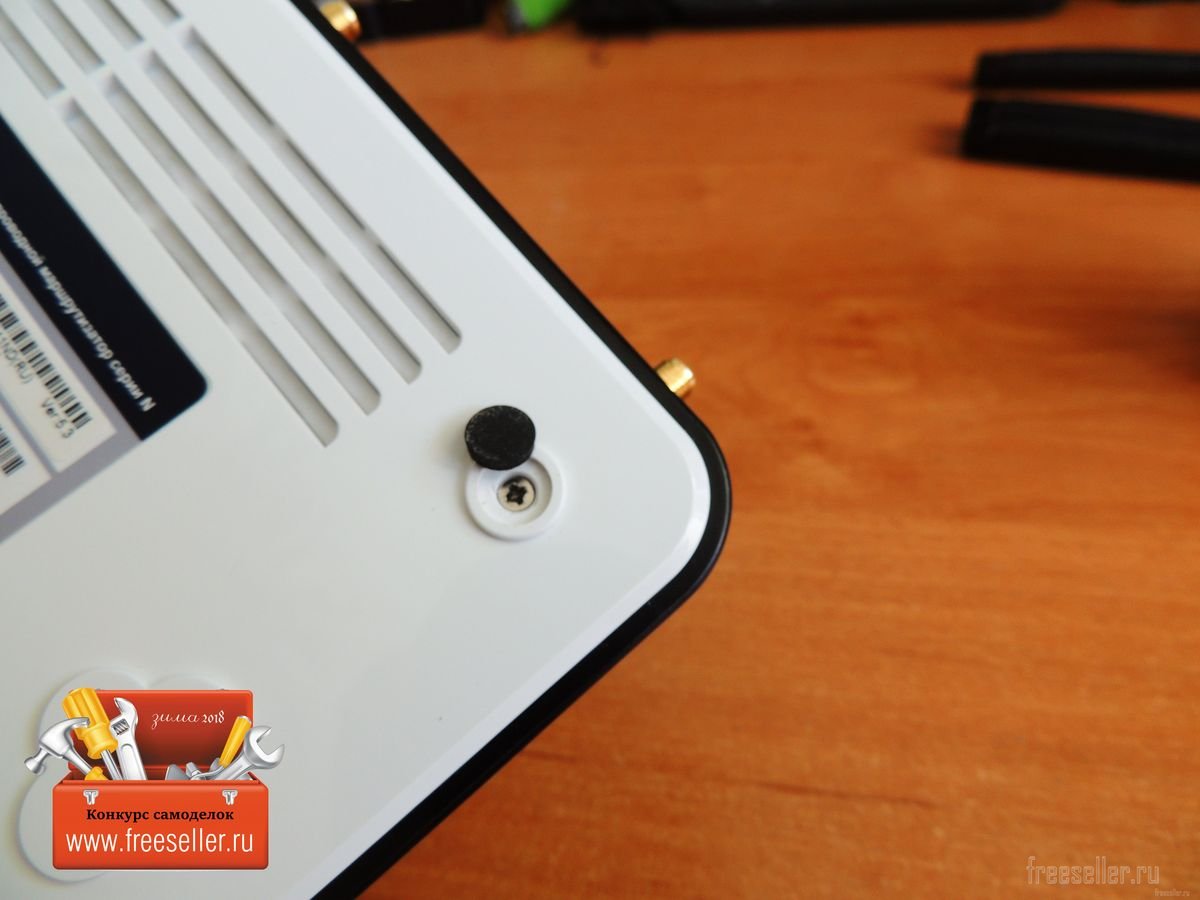

Далее при помощи отвертки он был разобран на составные части.
Внутренности вынуты, оставил только голый корпус, и антенны.

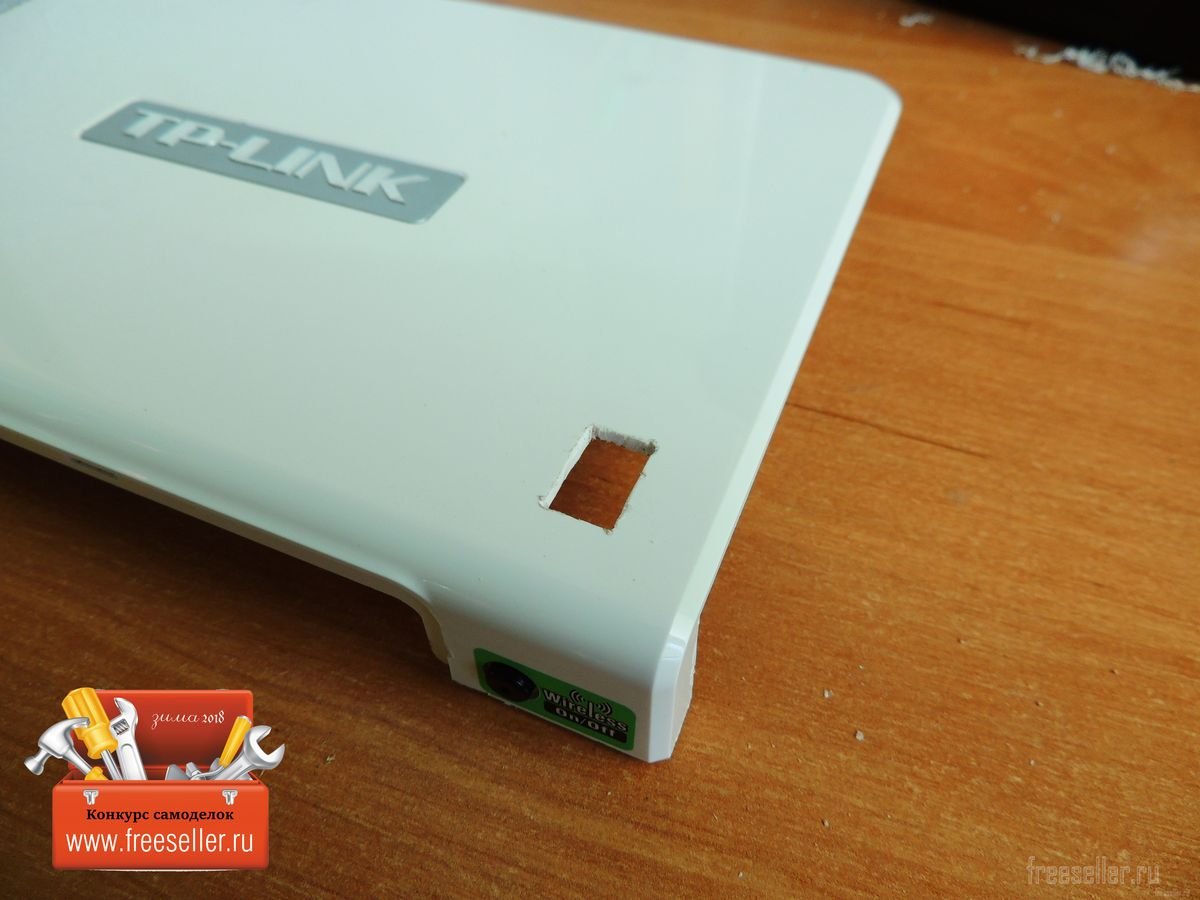

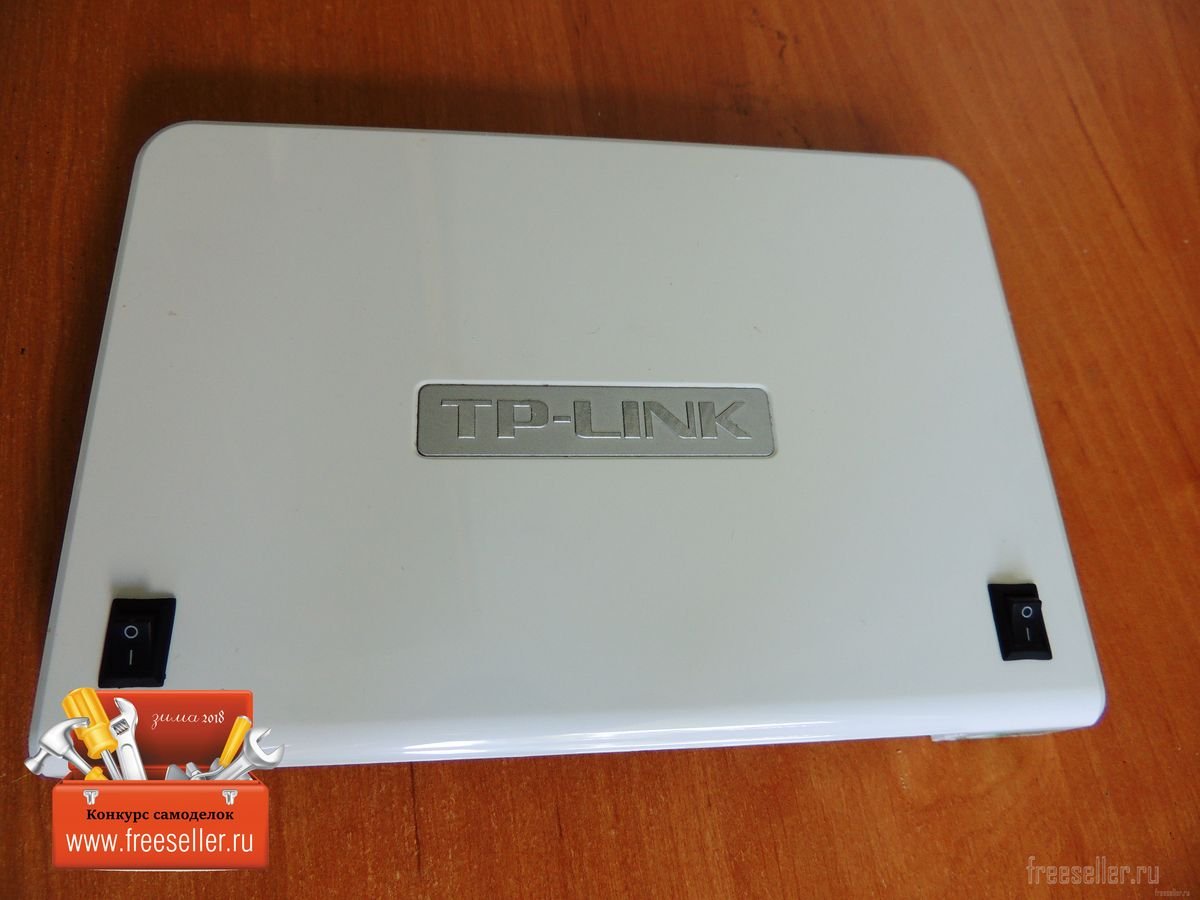

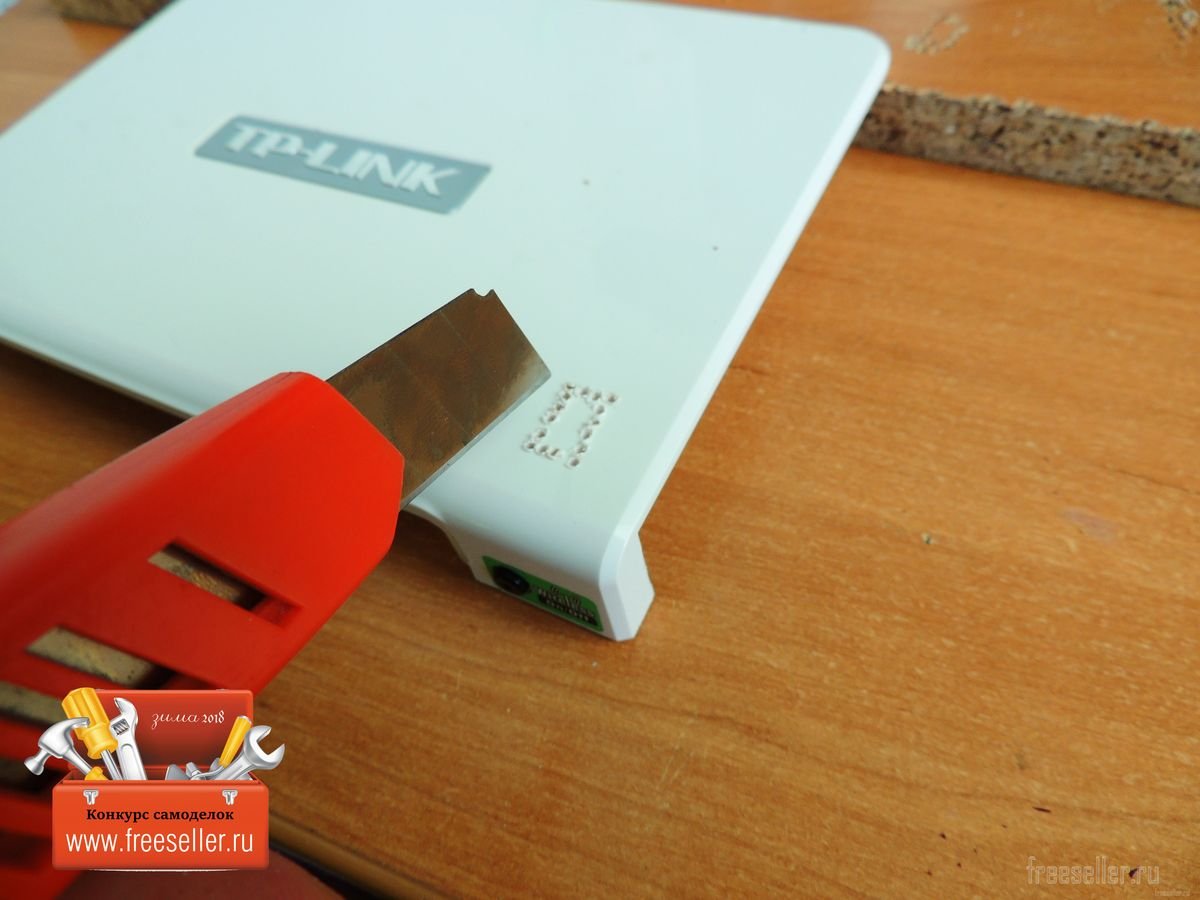

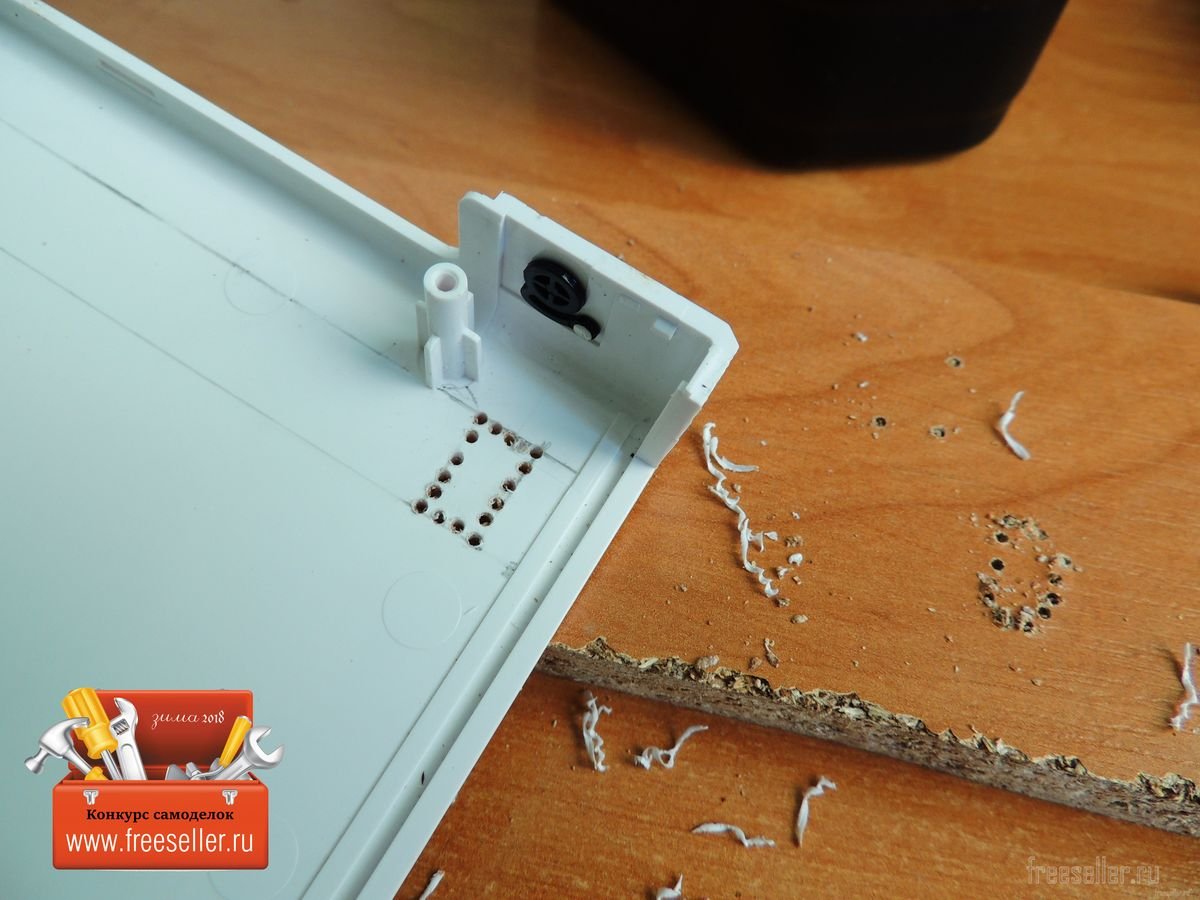

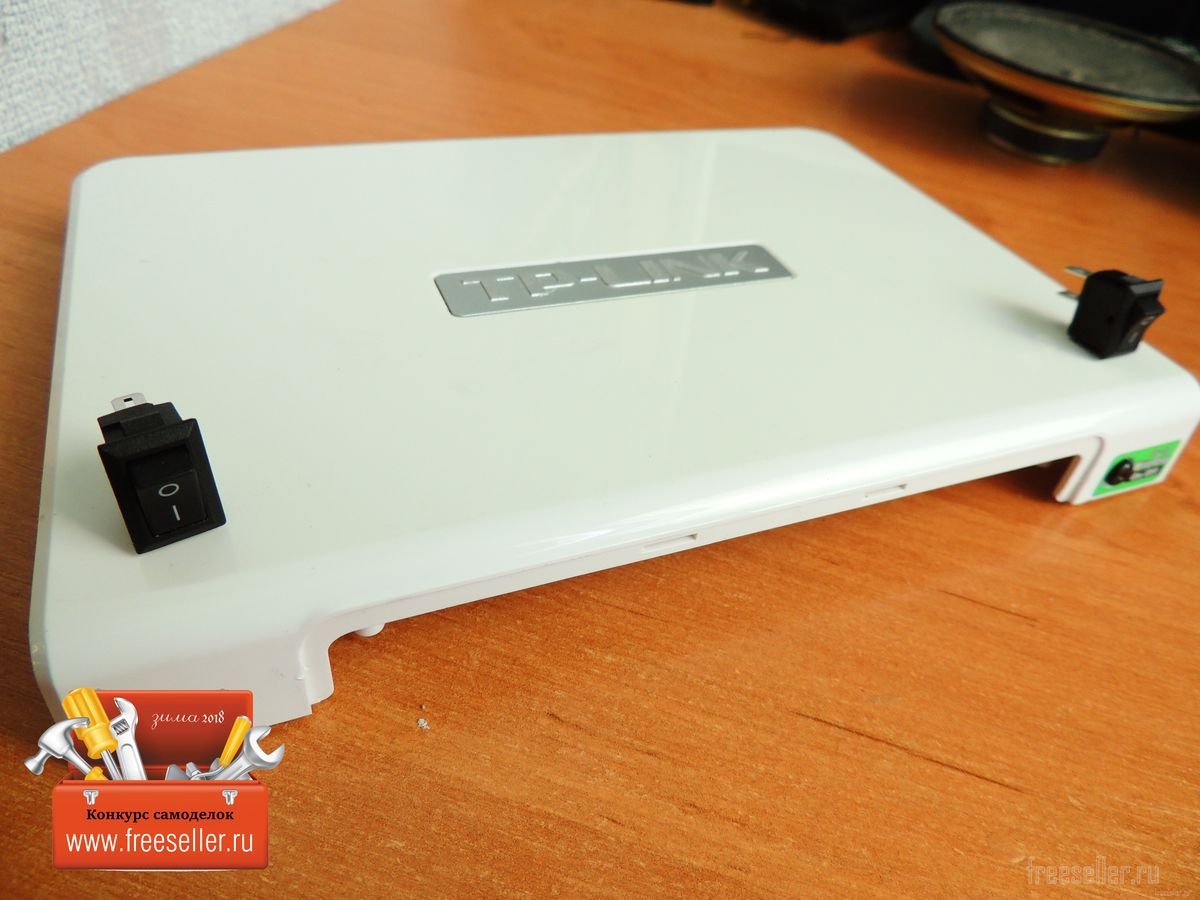

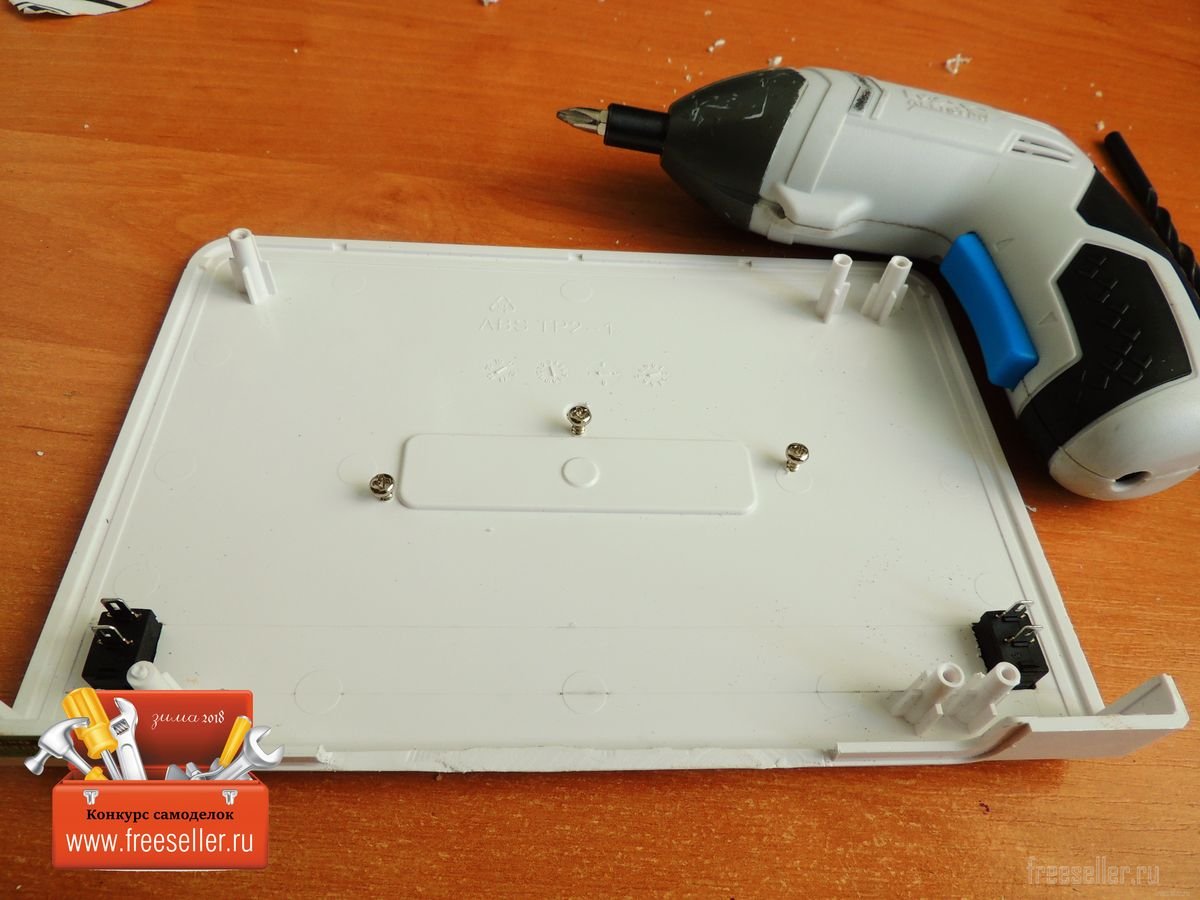

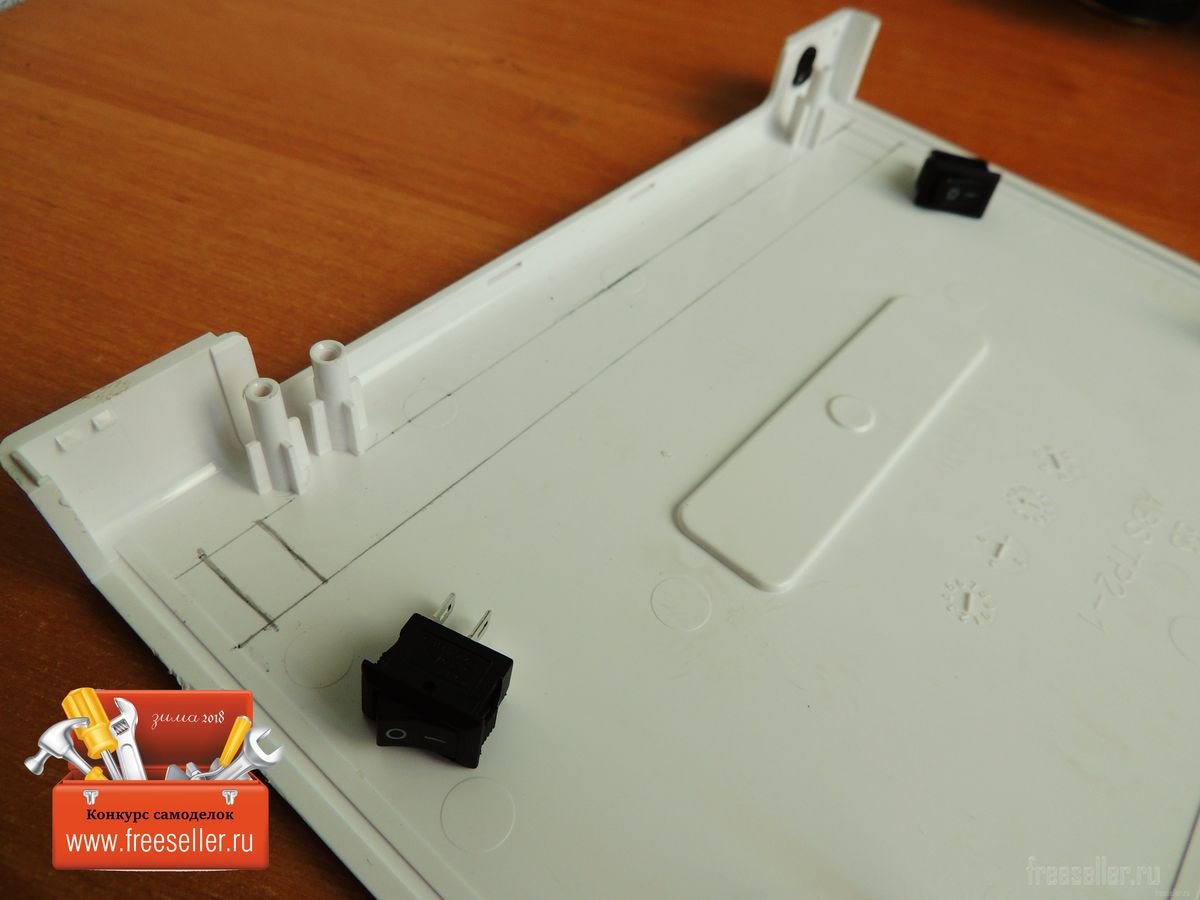

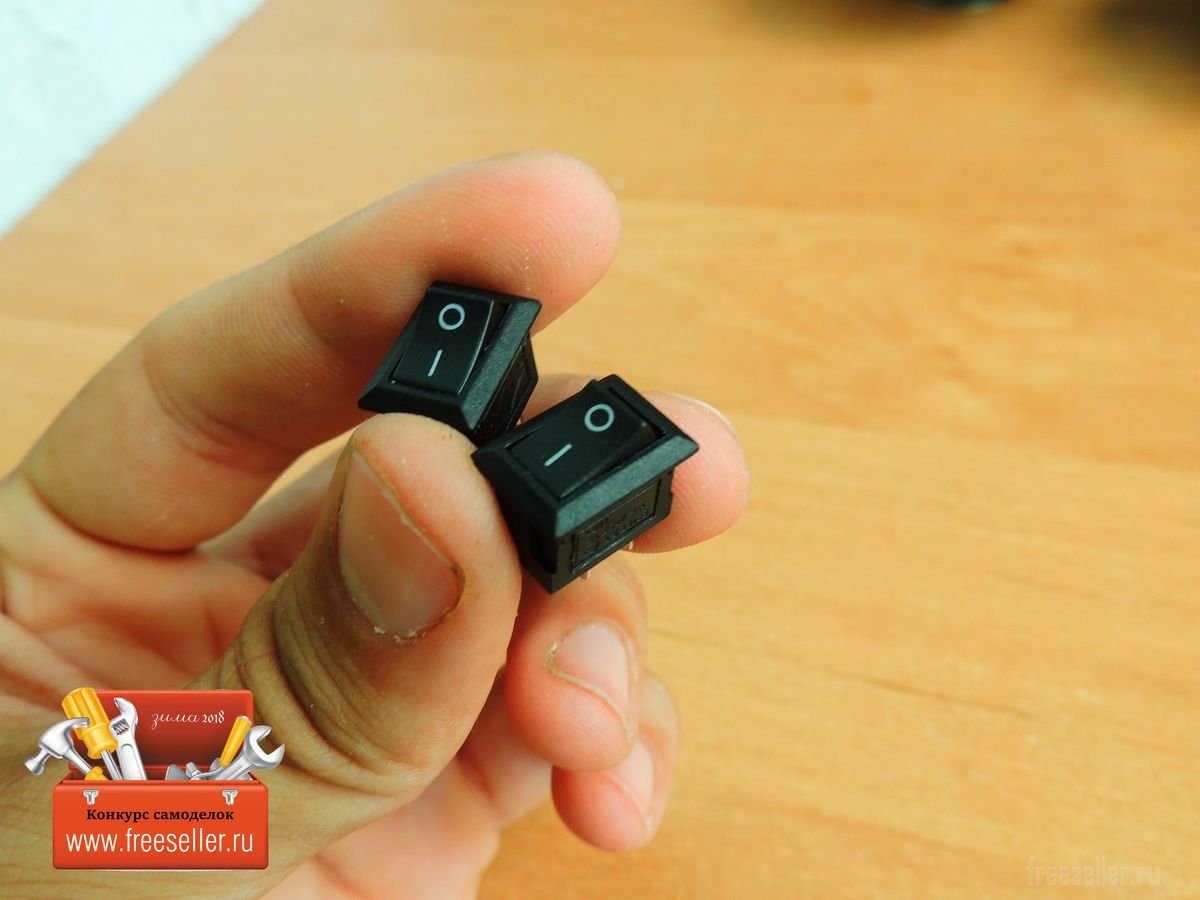

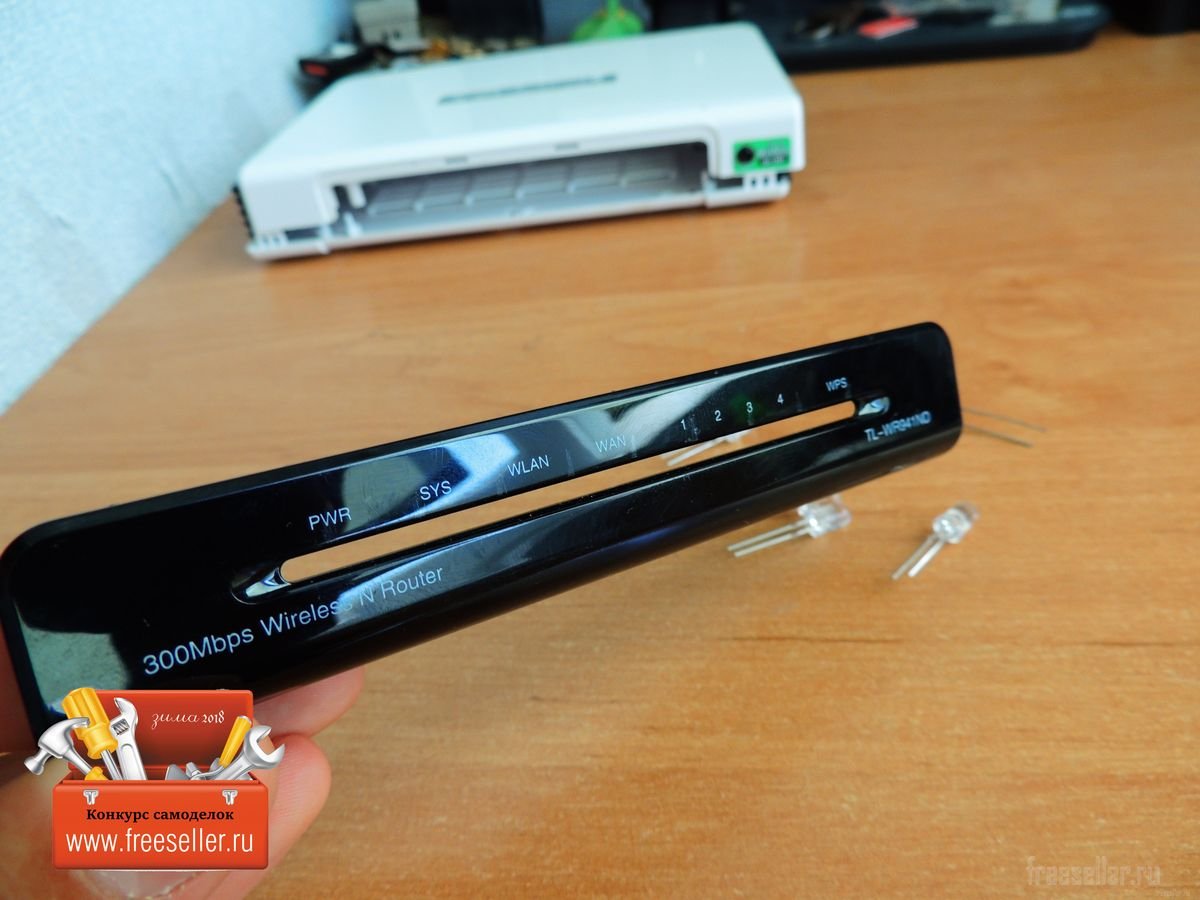

Затем на корпусе с внутренней стороны я нанес разметку для кнопок выключателей, а далее при помощи дрели и канцелярского ножа сделал отверстия.

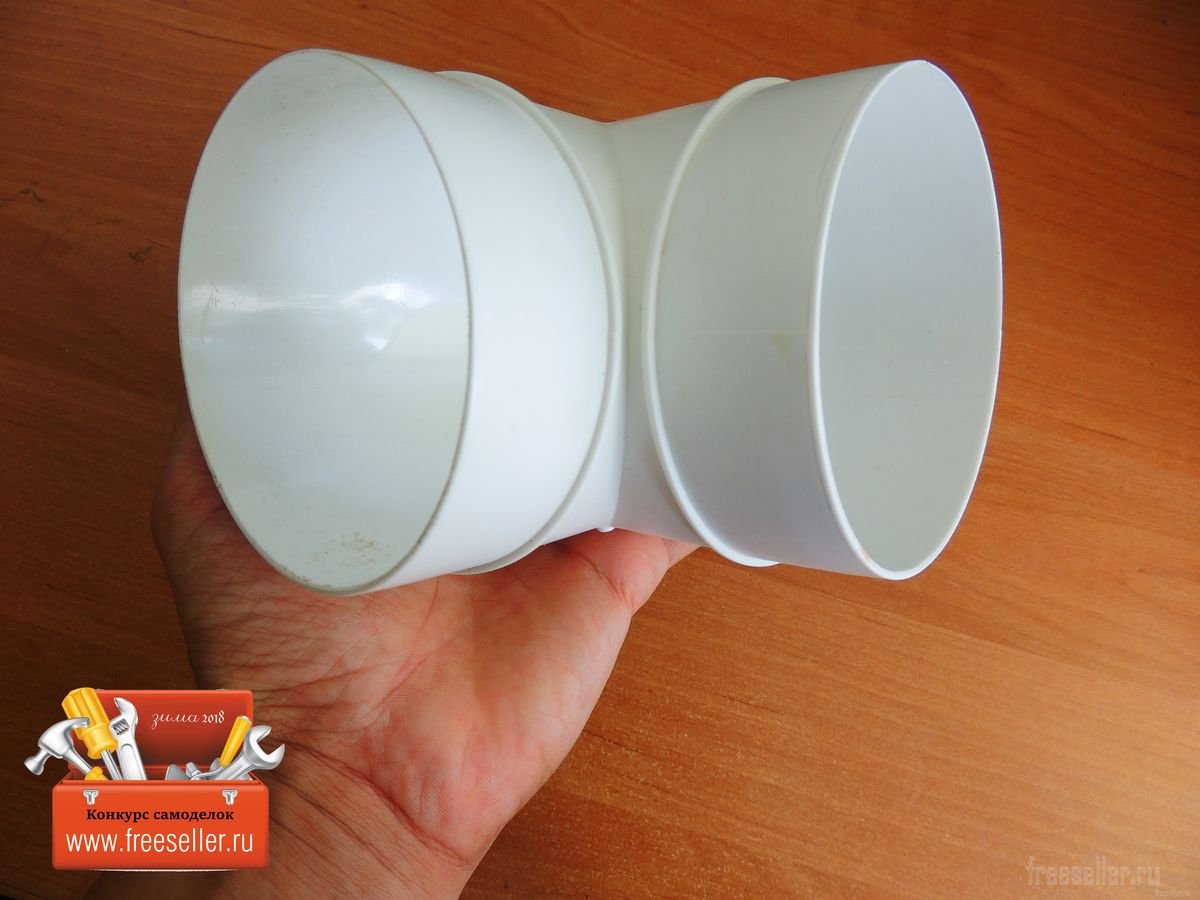

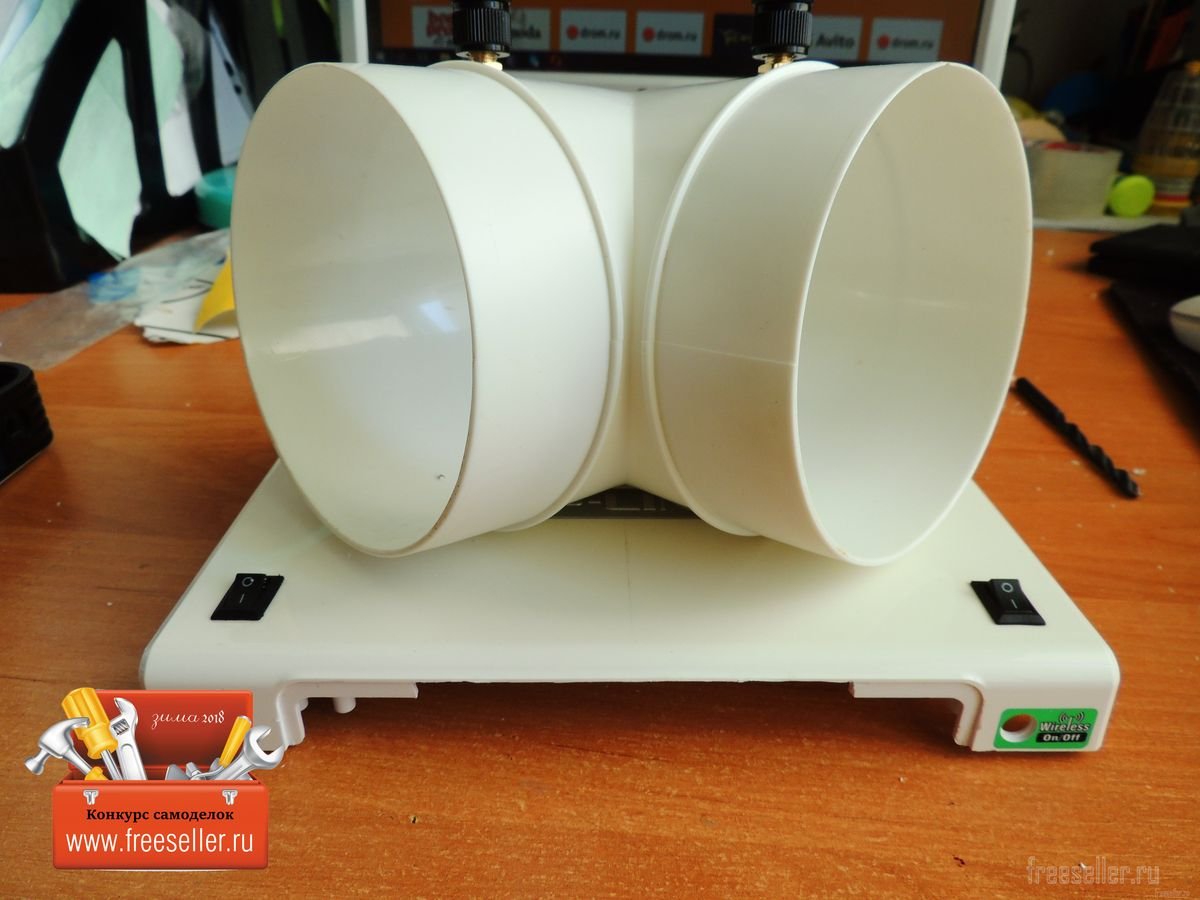

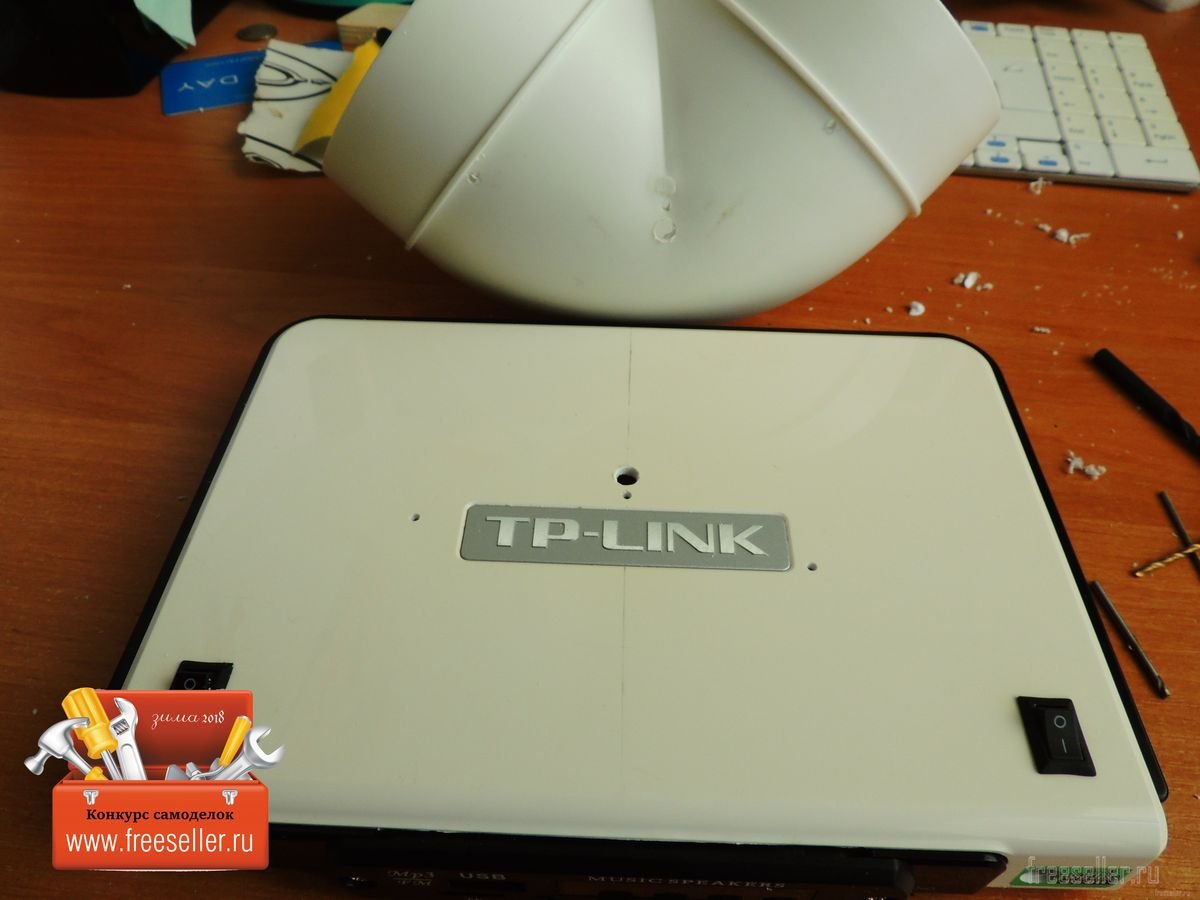

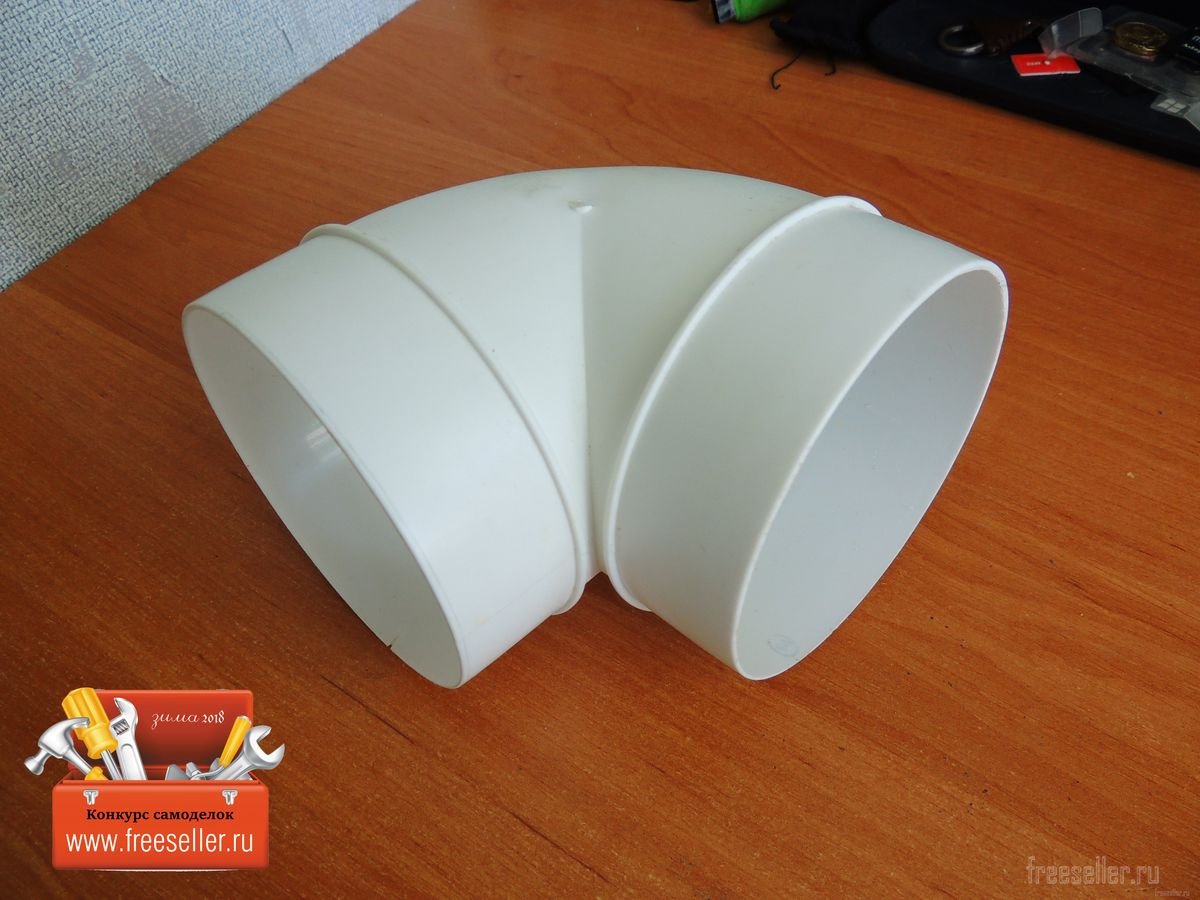

Далее я взял колено от вентиляции диаметром 100 мм, так как оно практически идеально подошло для моих колонок.

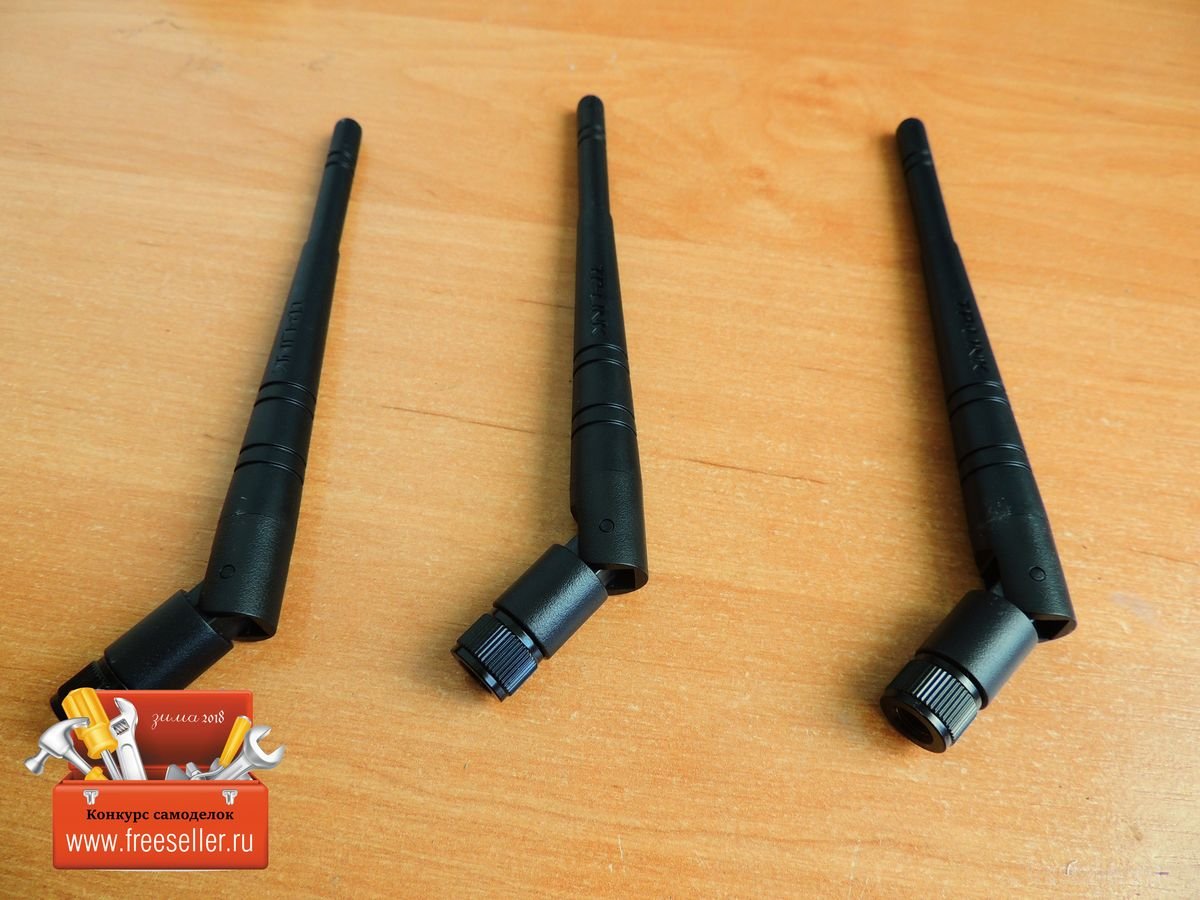

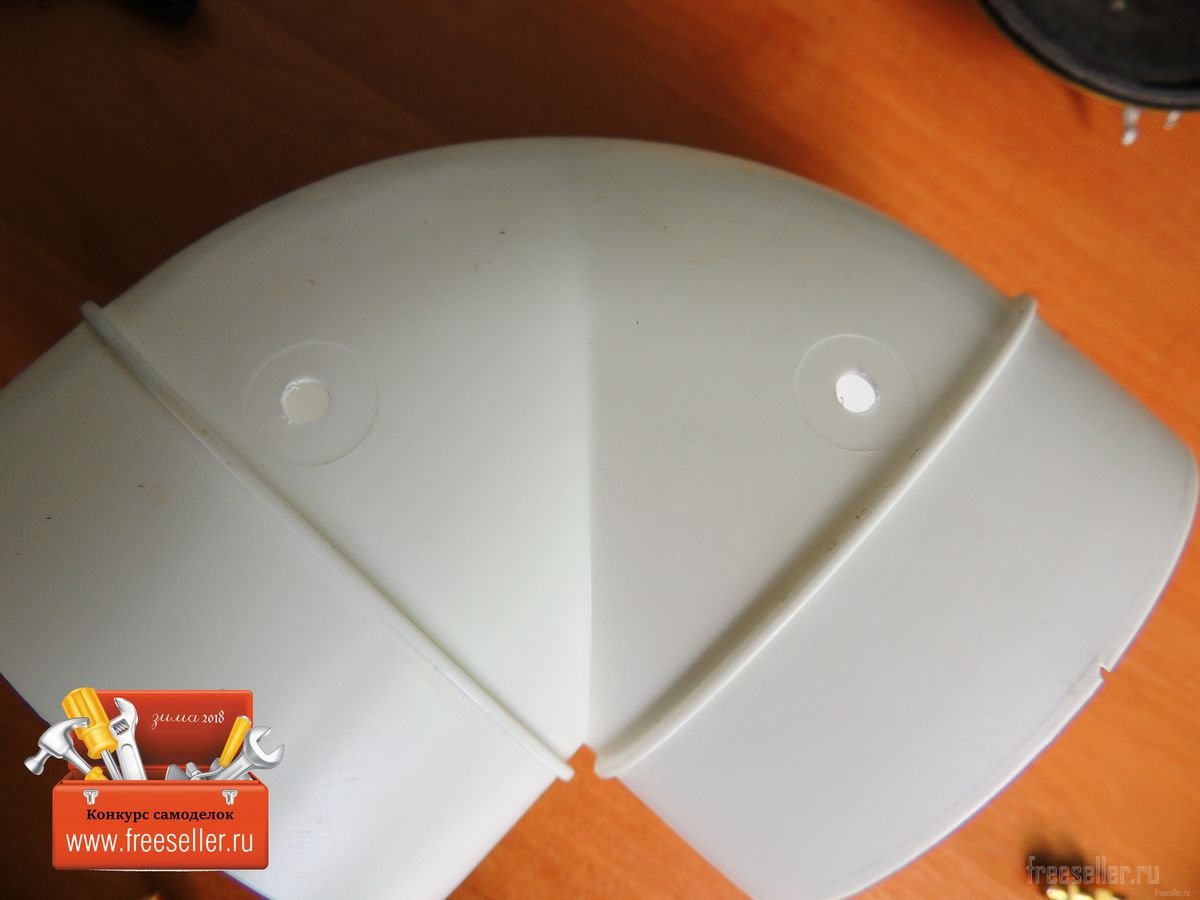

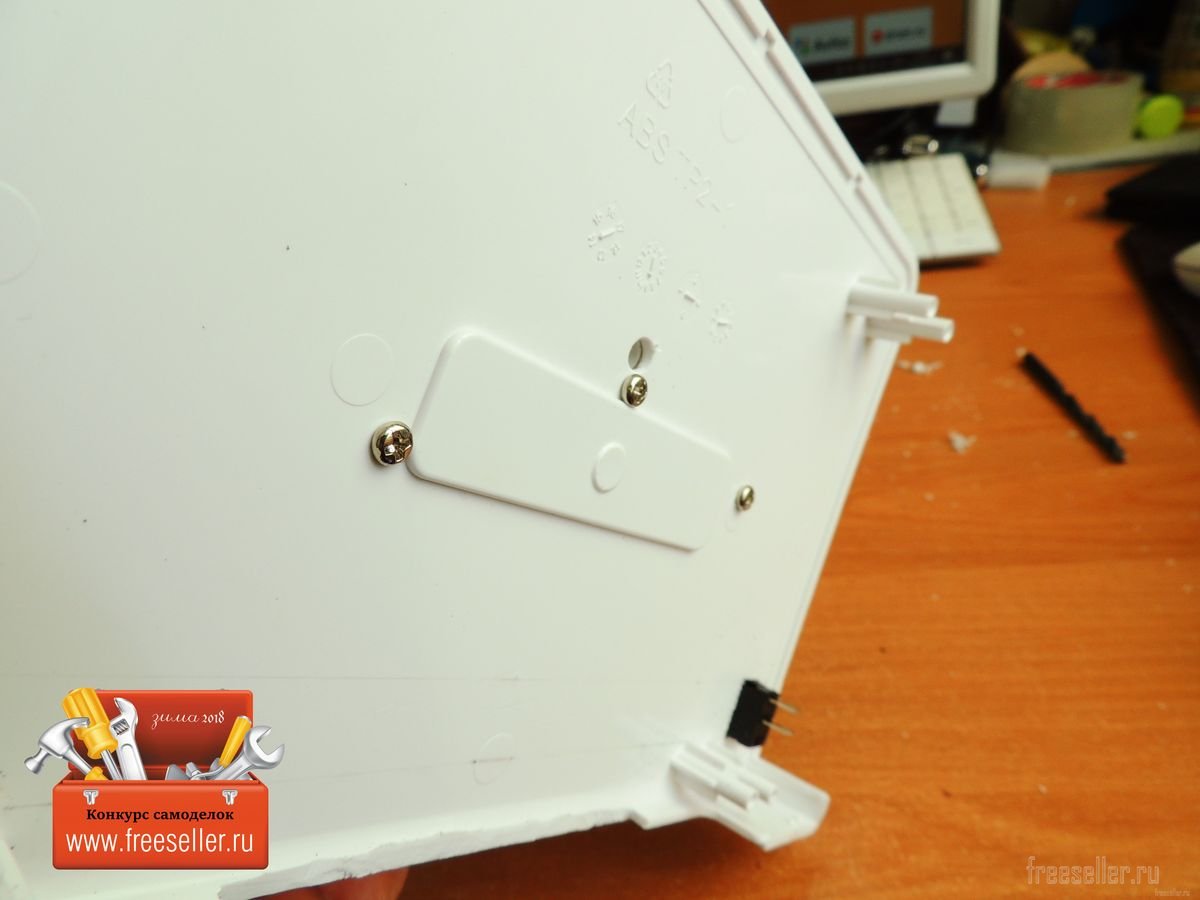

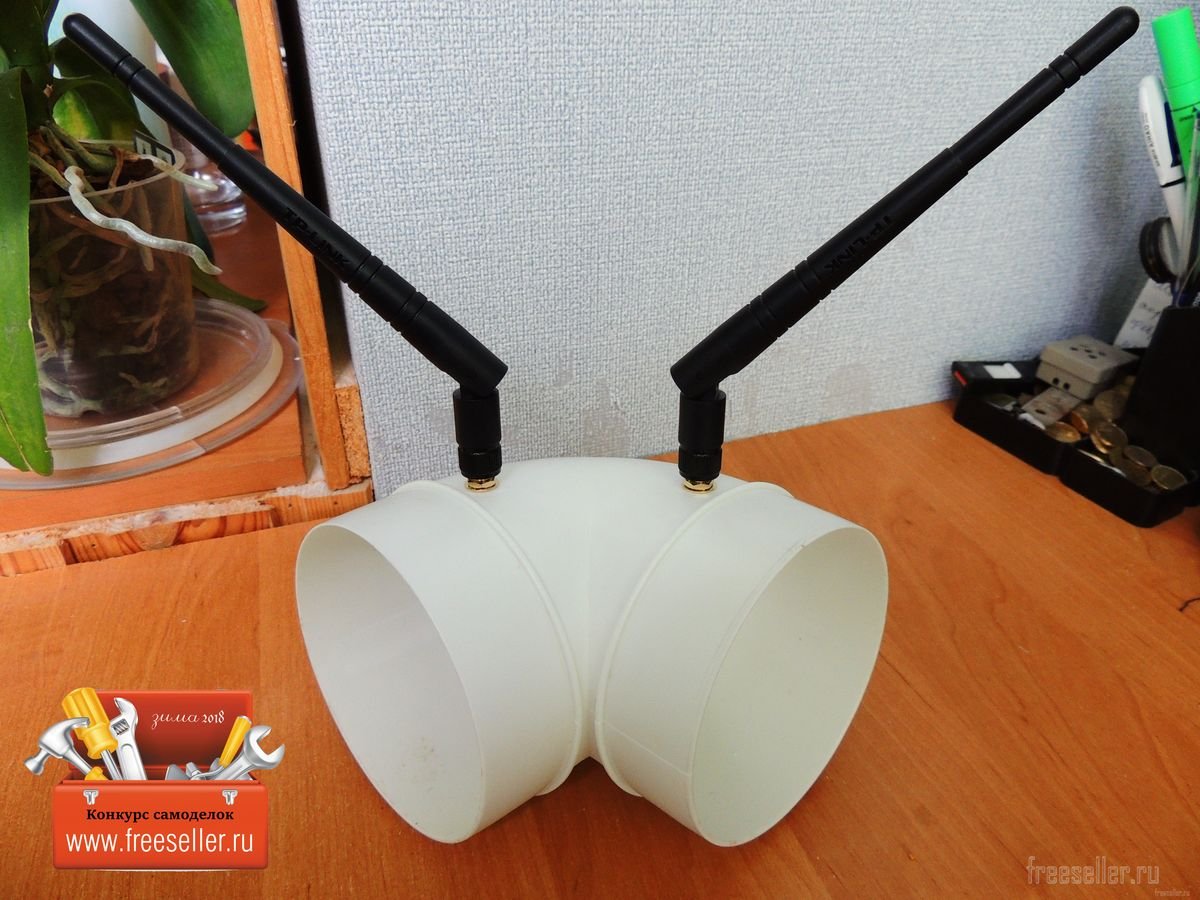

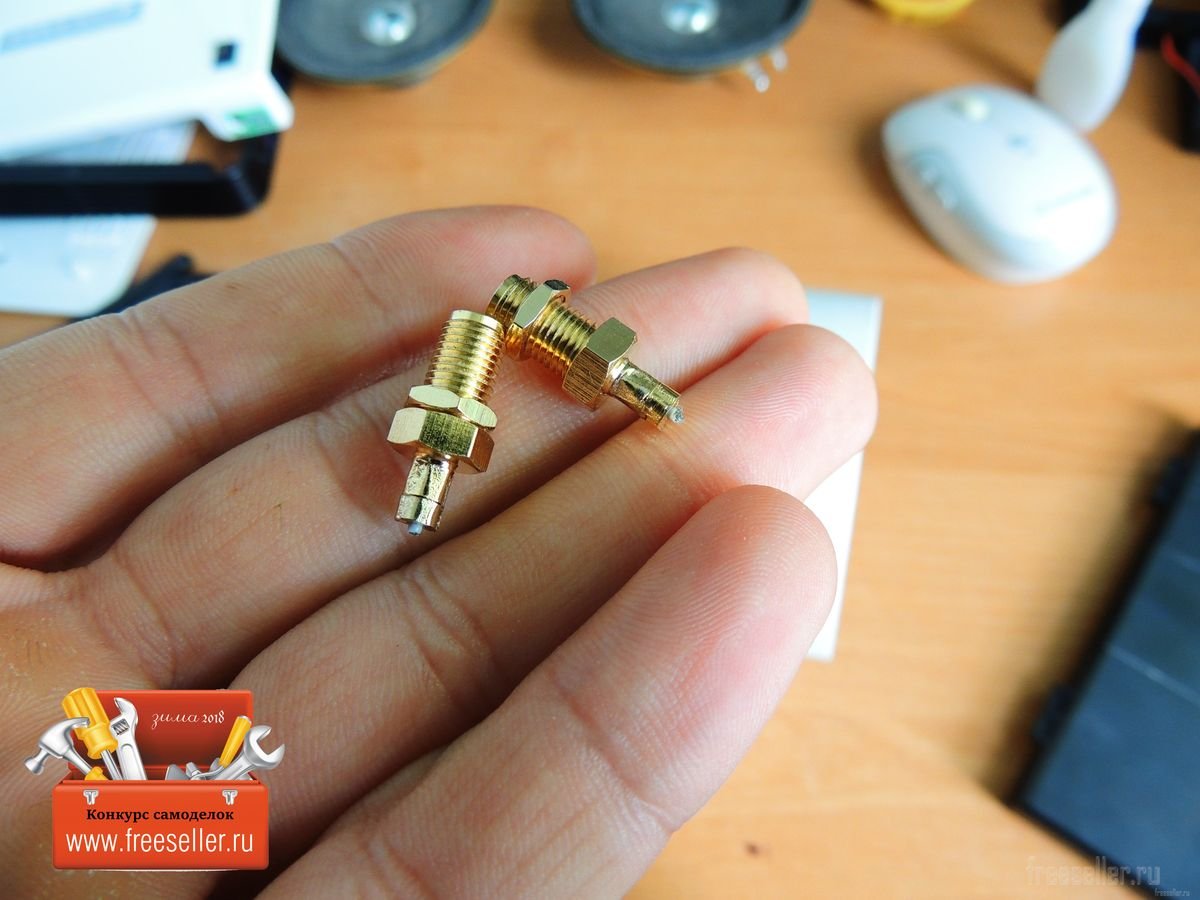

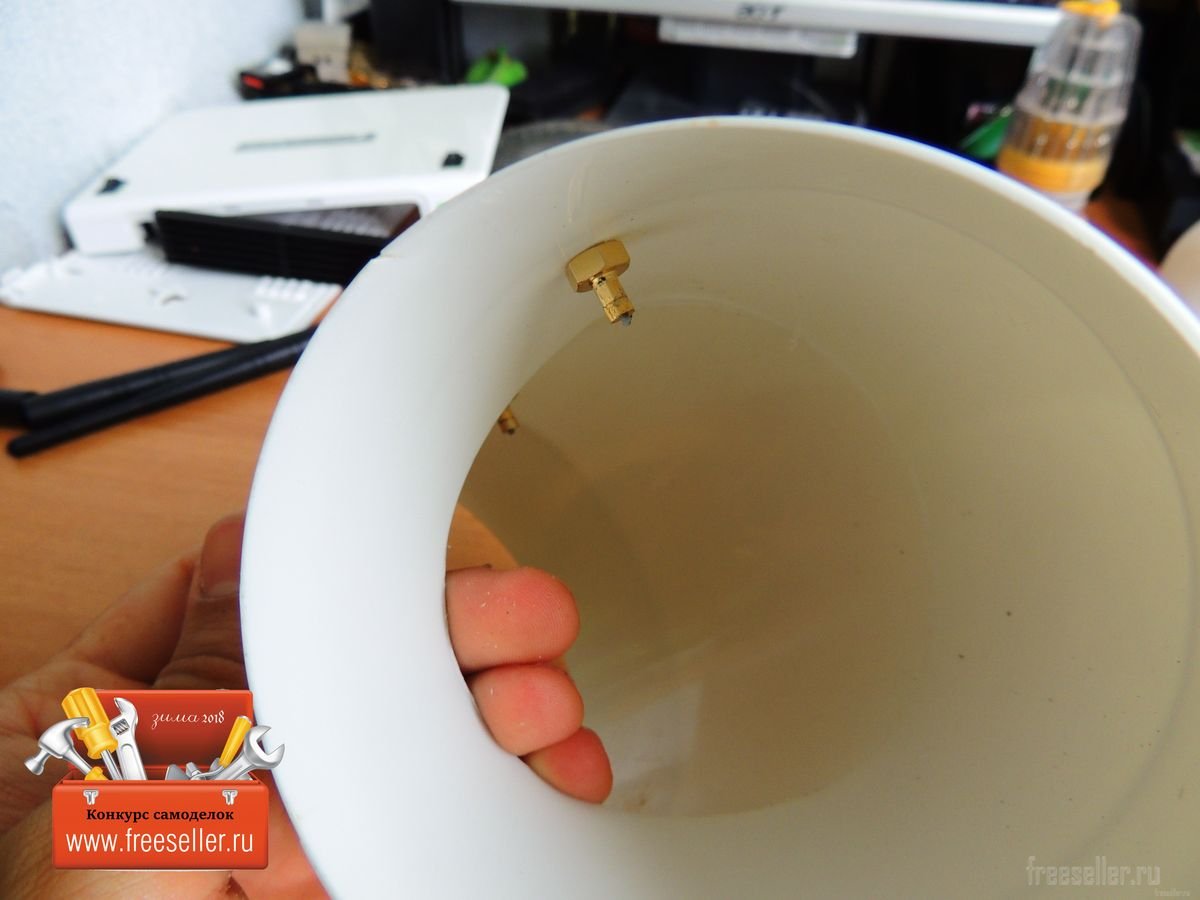

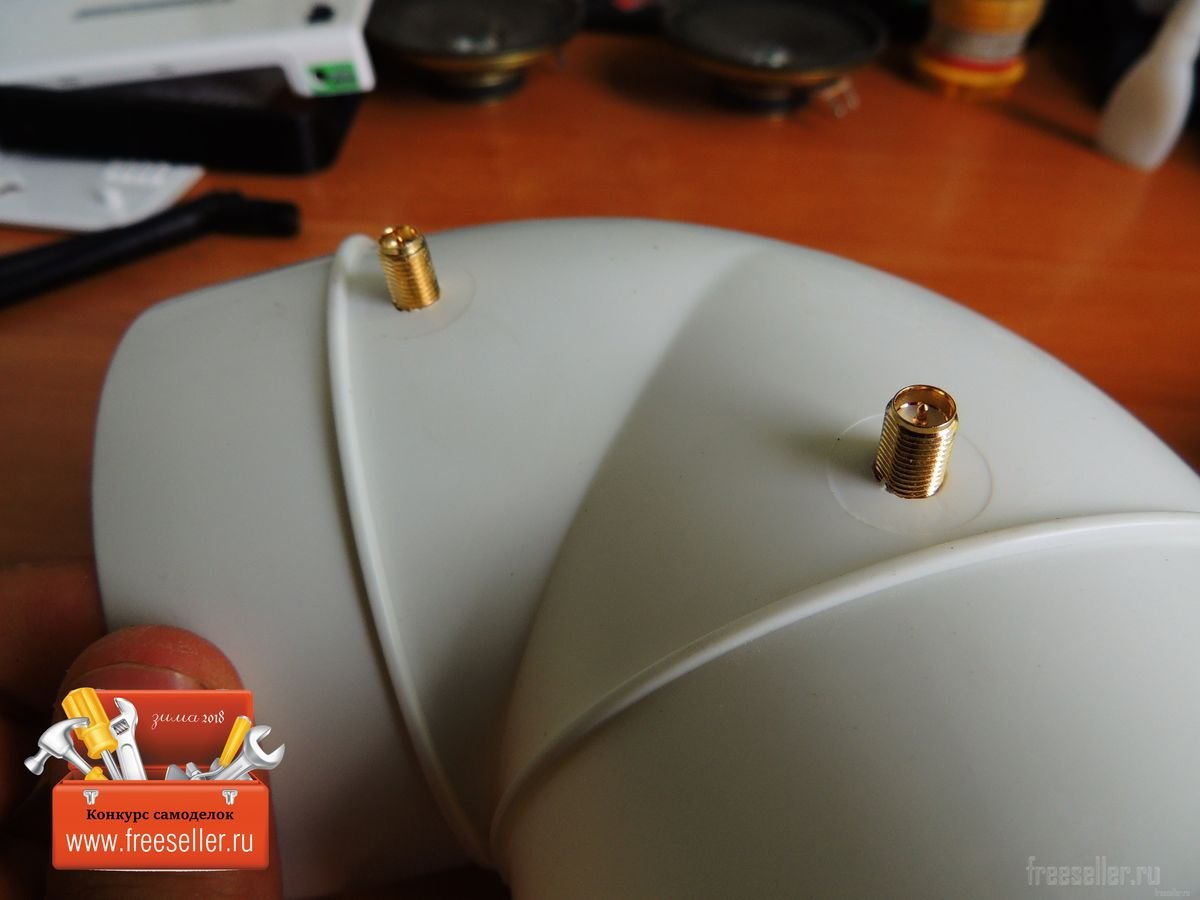

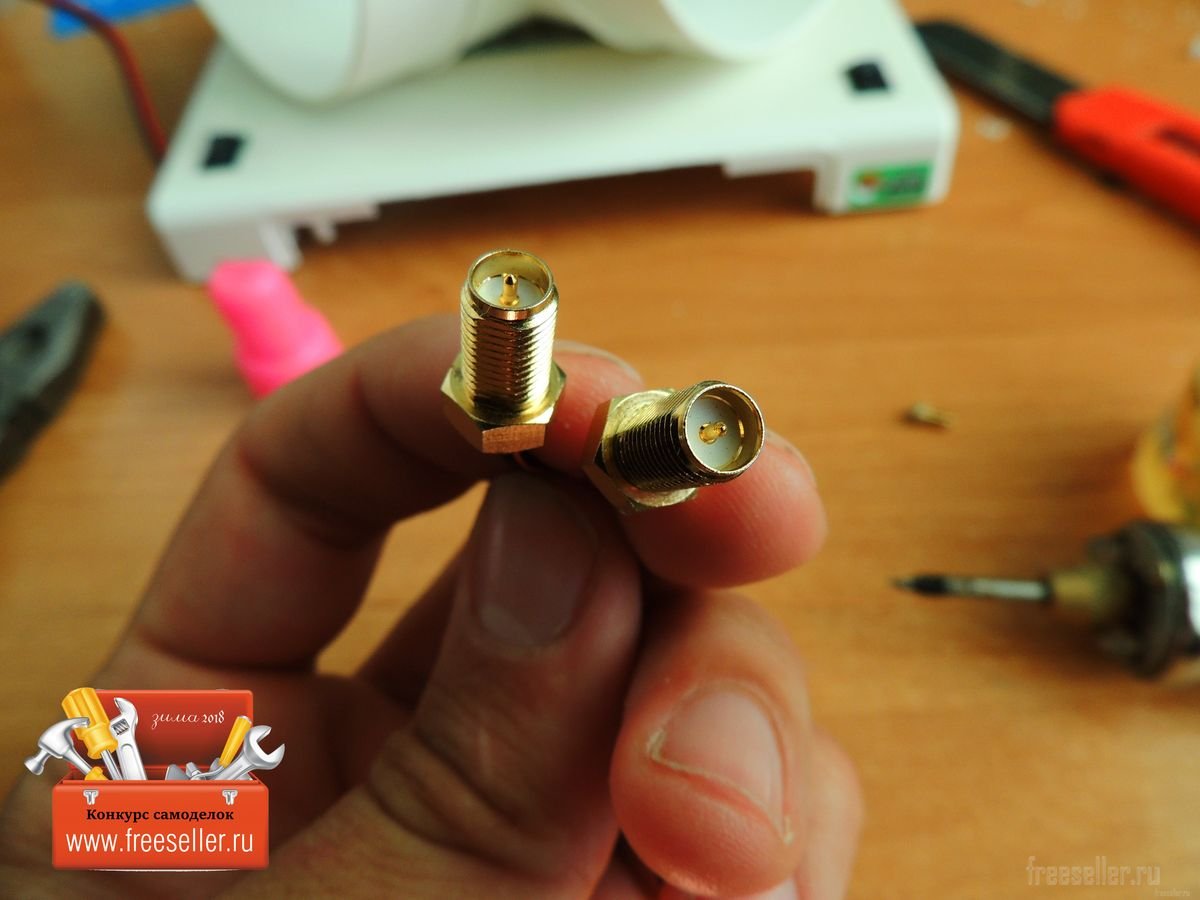

Для того чтобы придать оригинальности было решено использовать 2 антенны роутера, а именно установить их в верхней части колена. Просверлил два отверстия под крепления, которые я снял с корпуса, затем все закрепил.

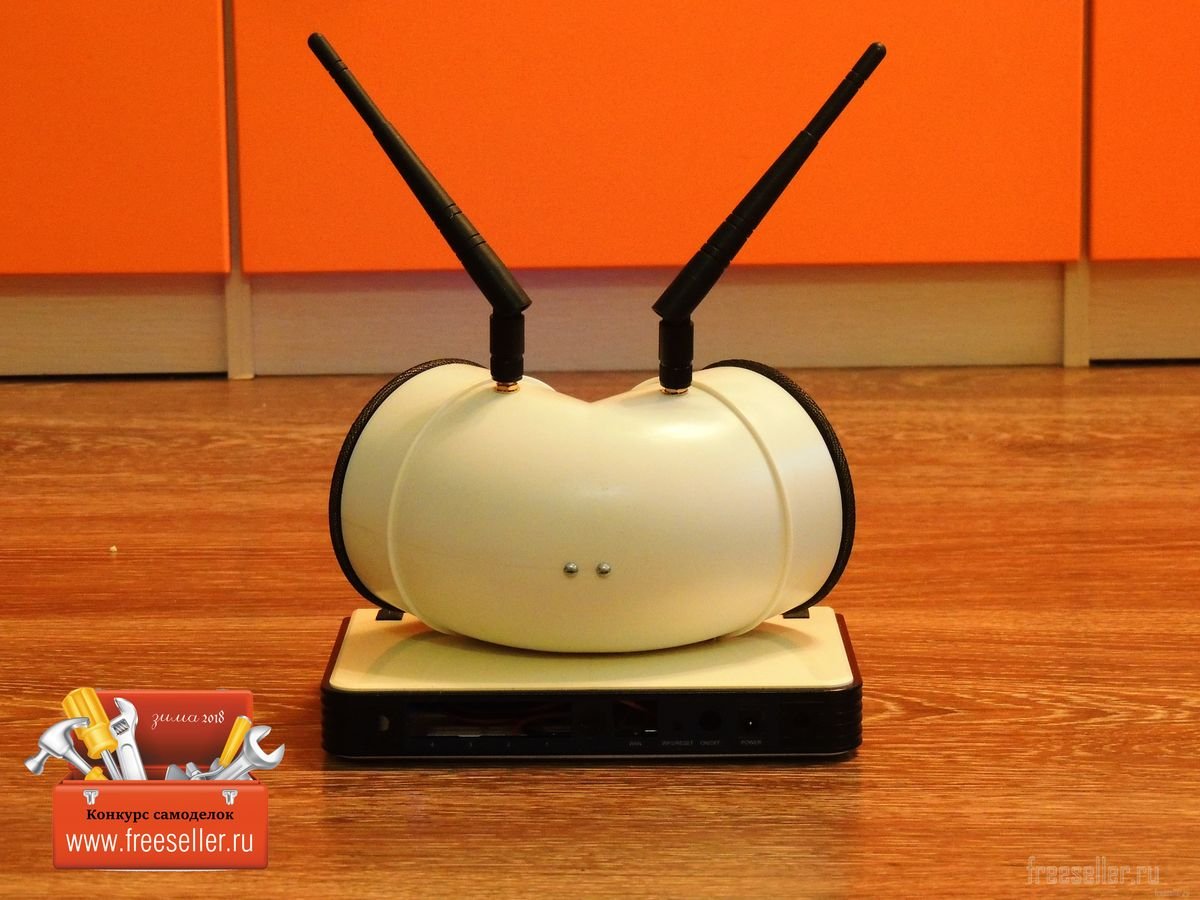

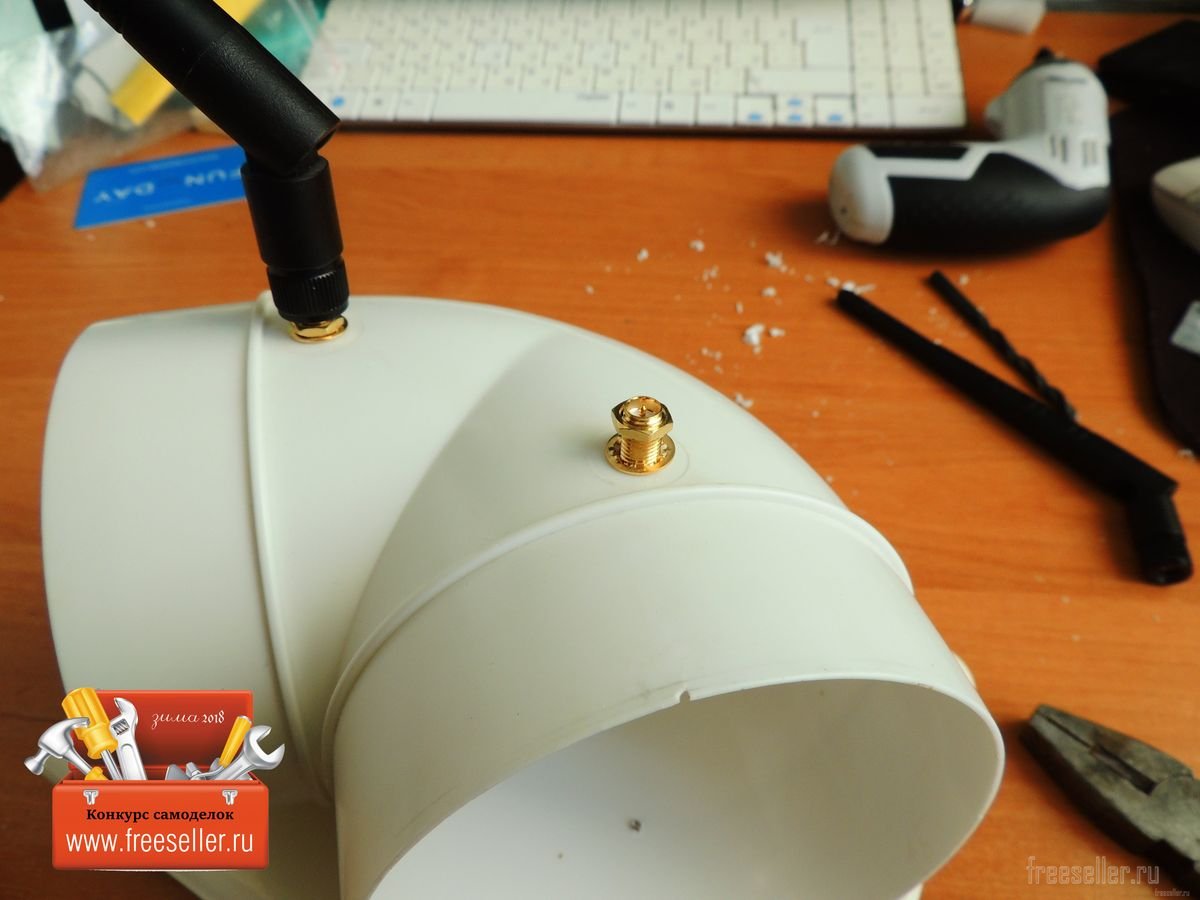

Вот что вышло.

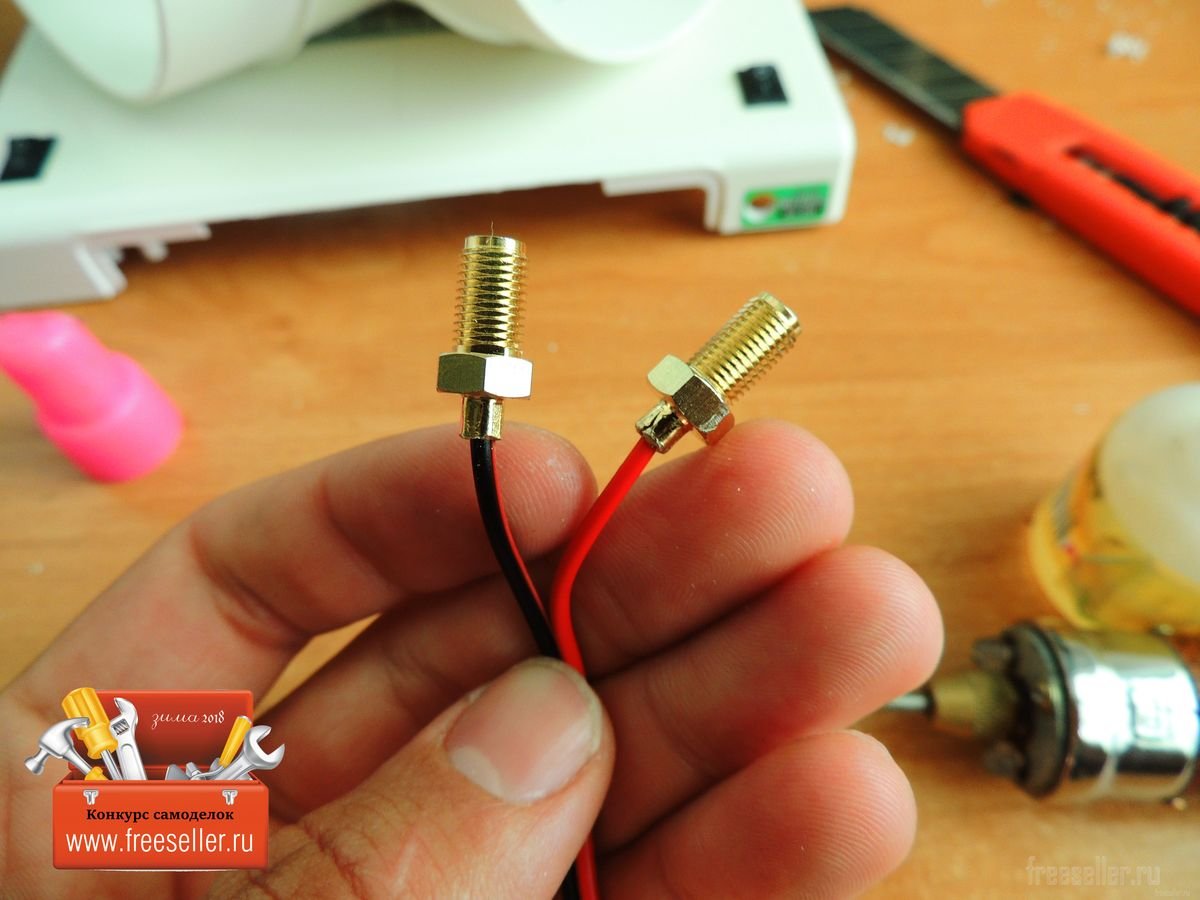

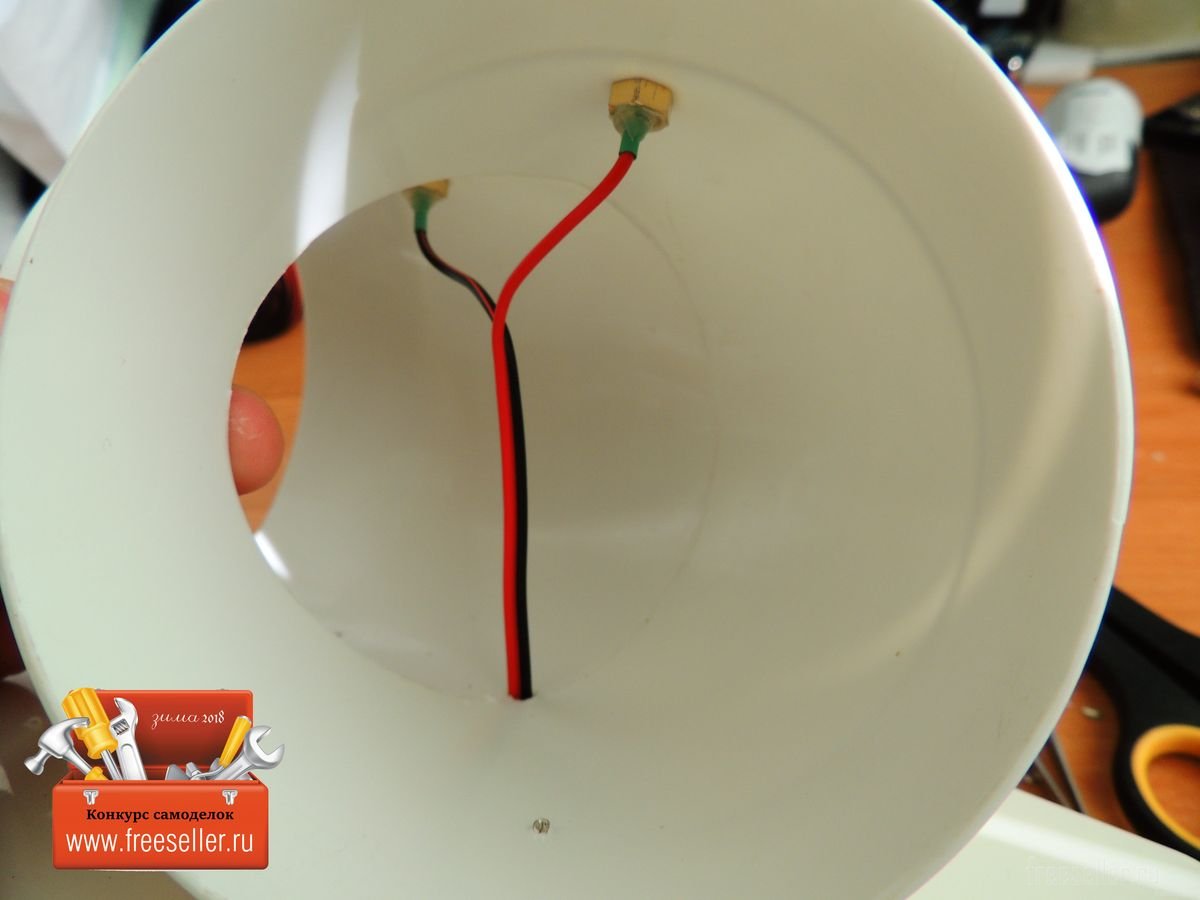

Затем было решено задействовать антенны роутера, то есть, использовать их для усиления приема радио, которое встроено в «mp3 Speakers». Подпаял провода, сделал отверстия для них, и вывел вовнутрь корпуса.
Следующим шагом было изготовление защитной сетки для динамиков, так как без них их случайно можно было повредить.

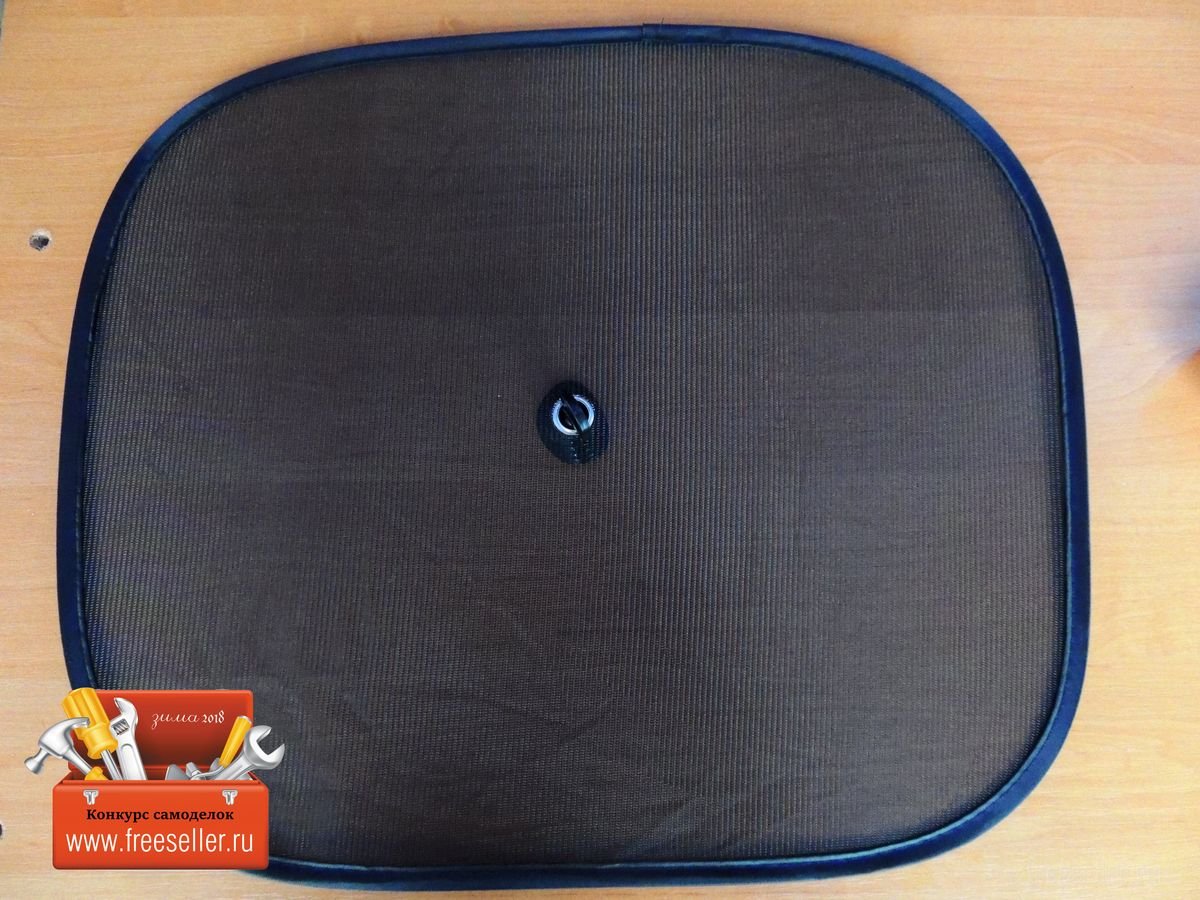

Для этого была куплена вот такая сетка для автомобильных стекол.

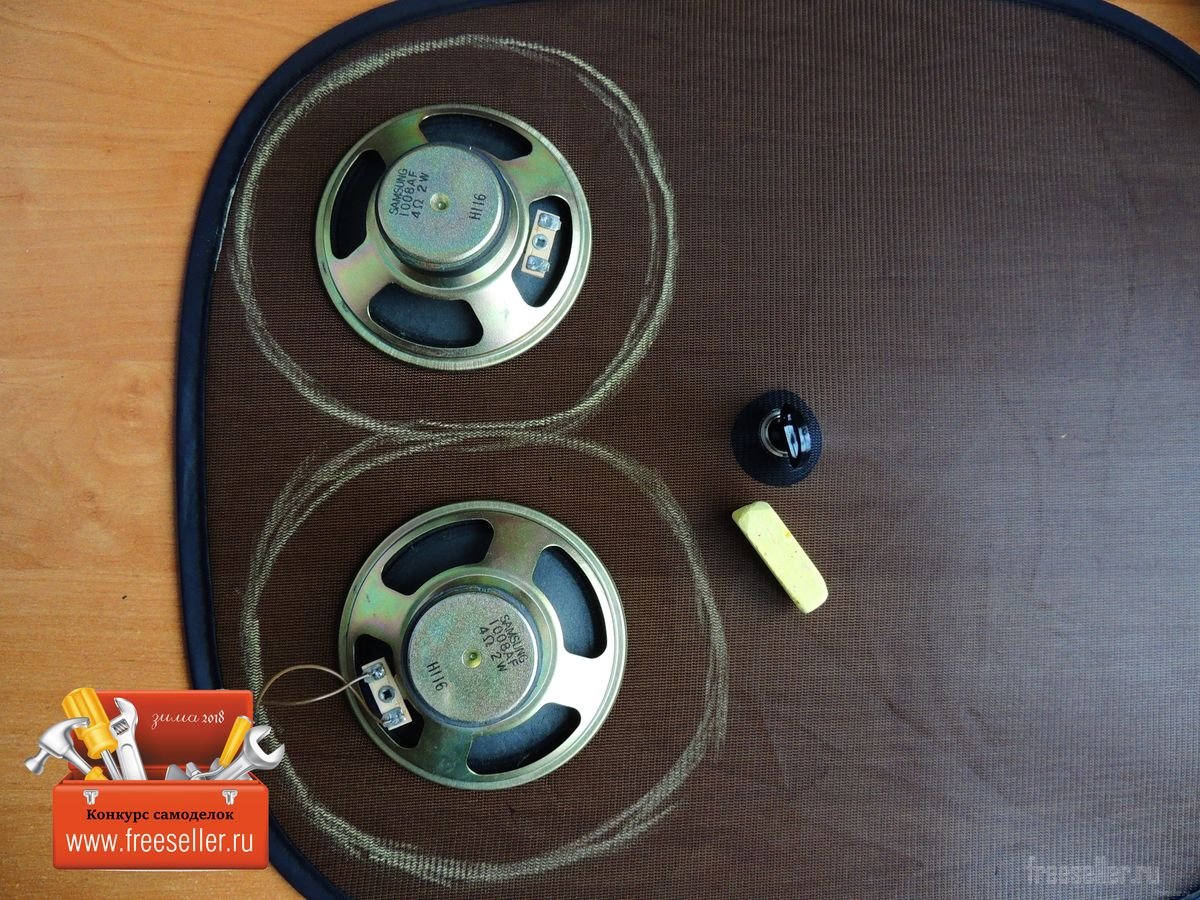

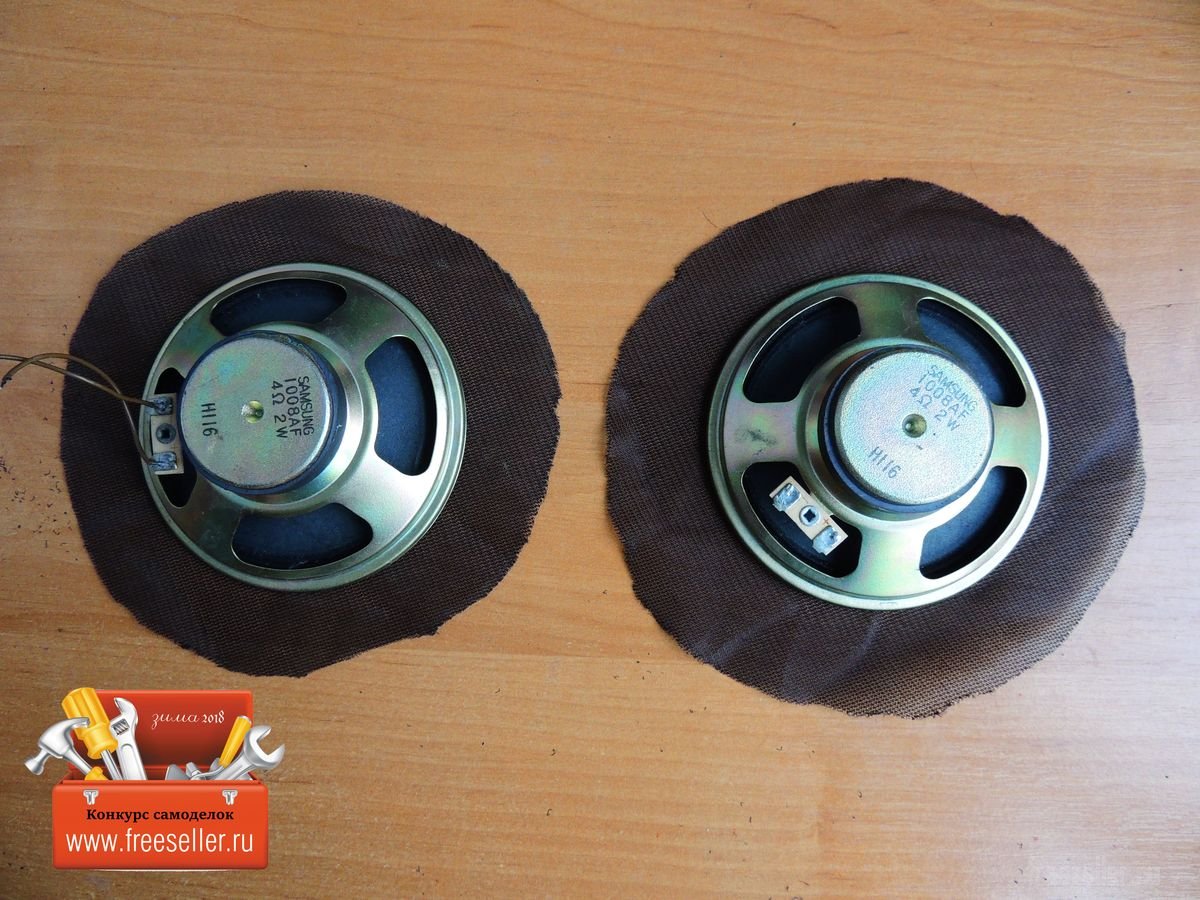

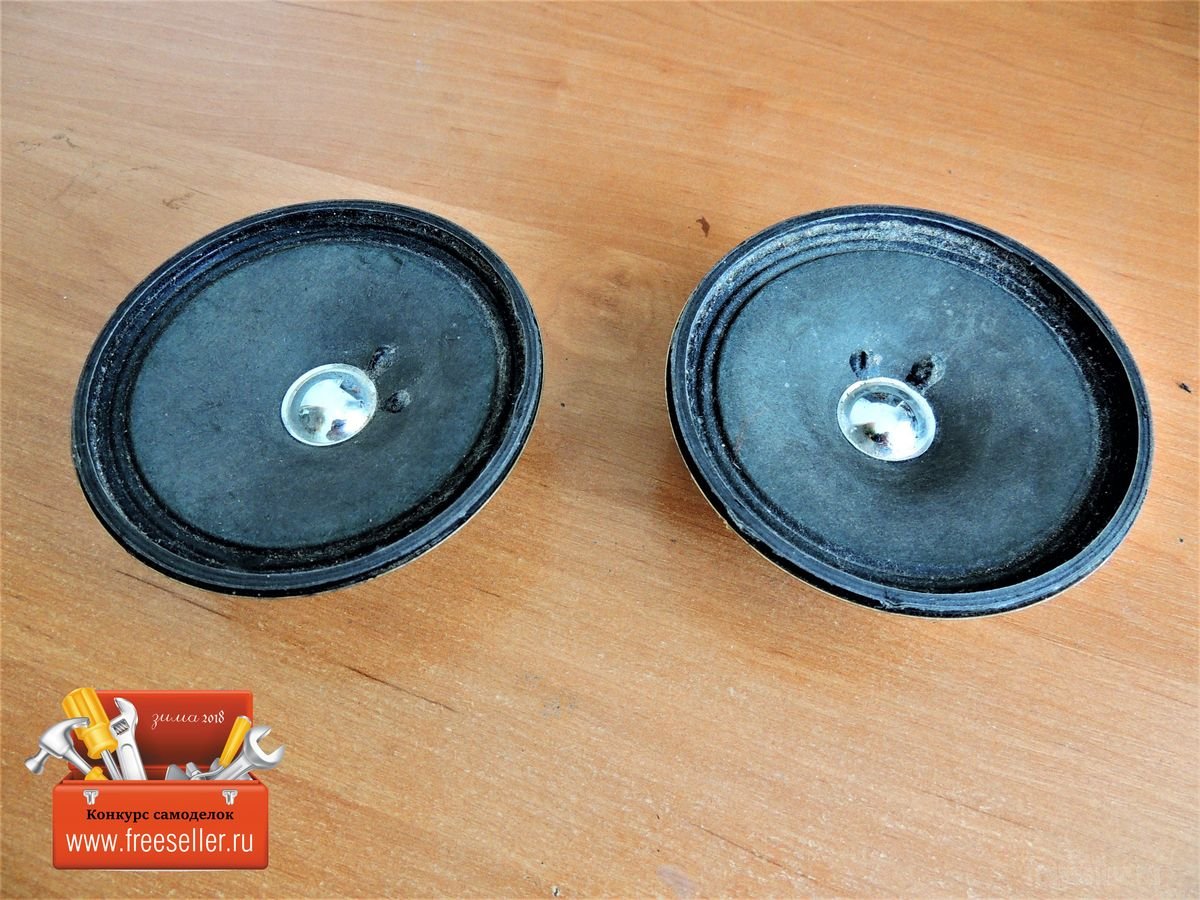

Положил на нее динамики, и обвел по контуру, далее вырезал ножницами.

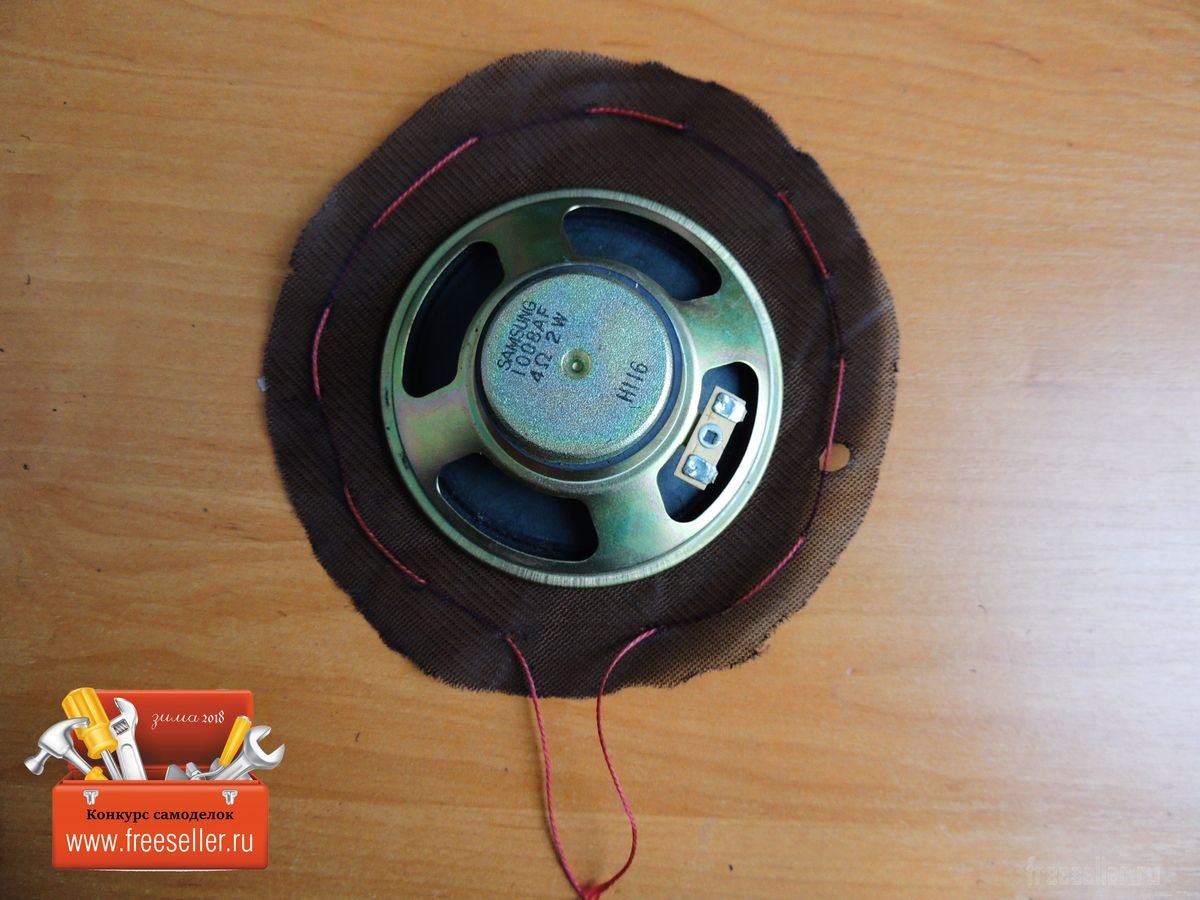

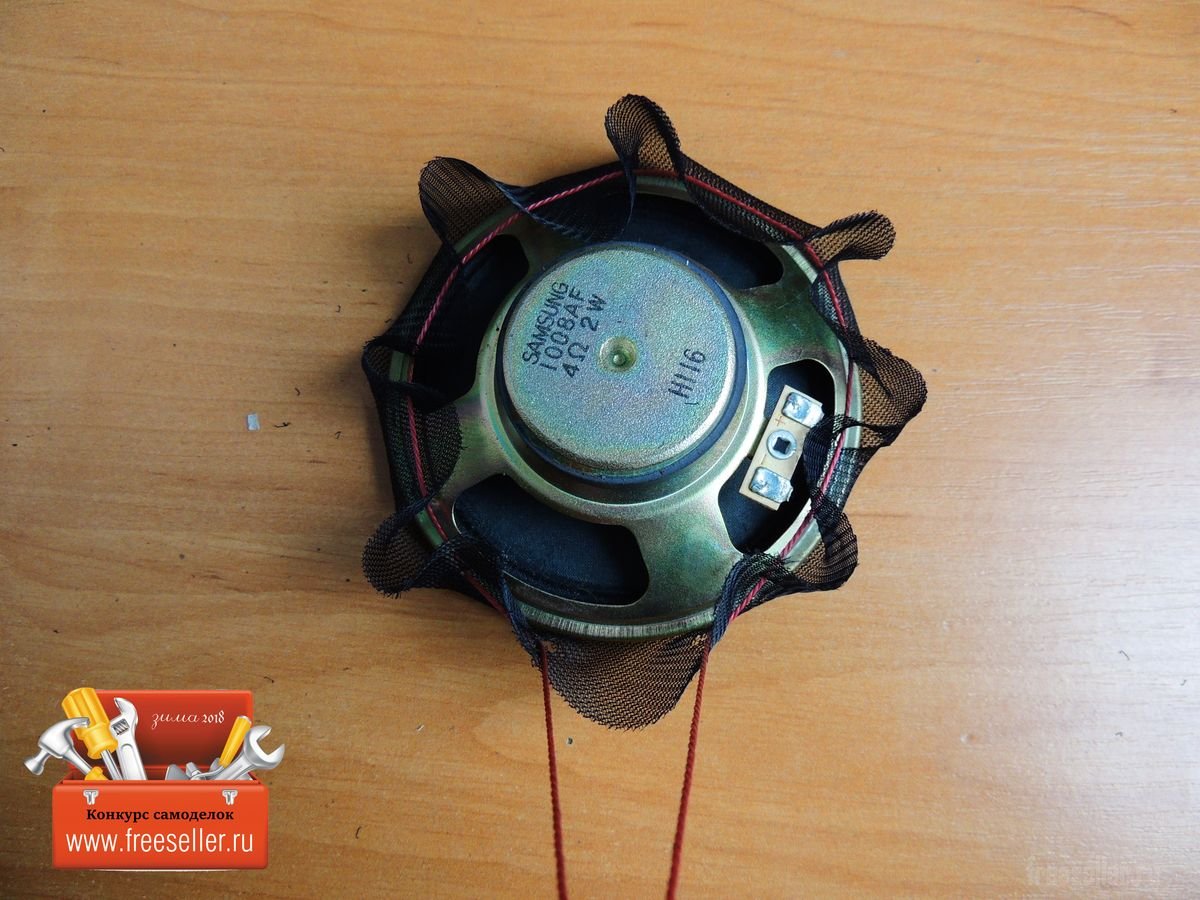

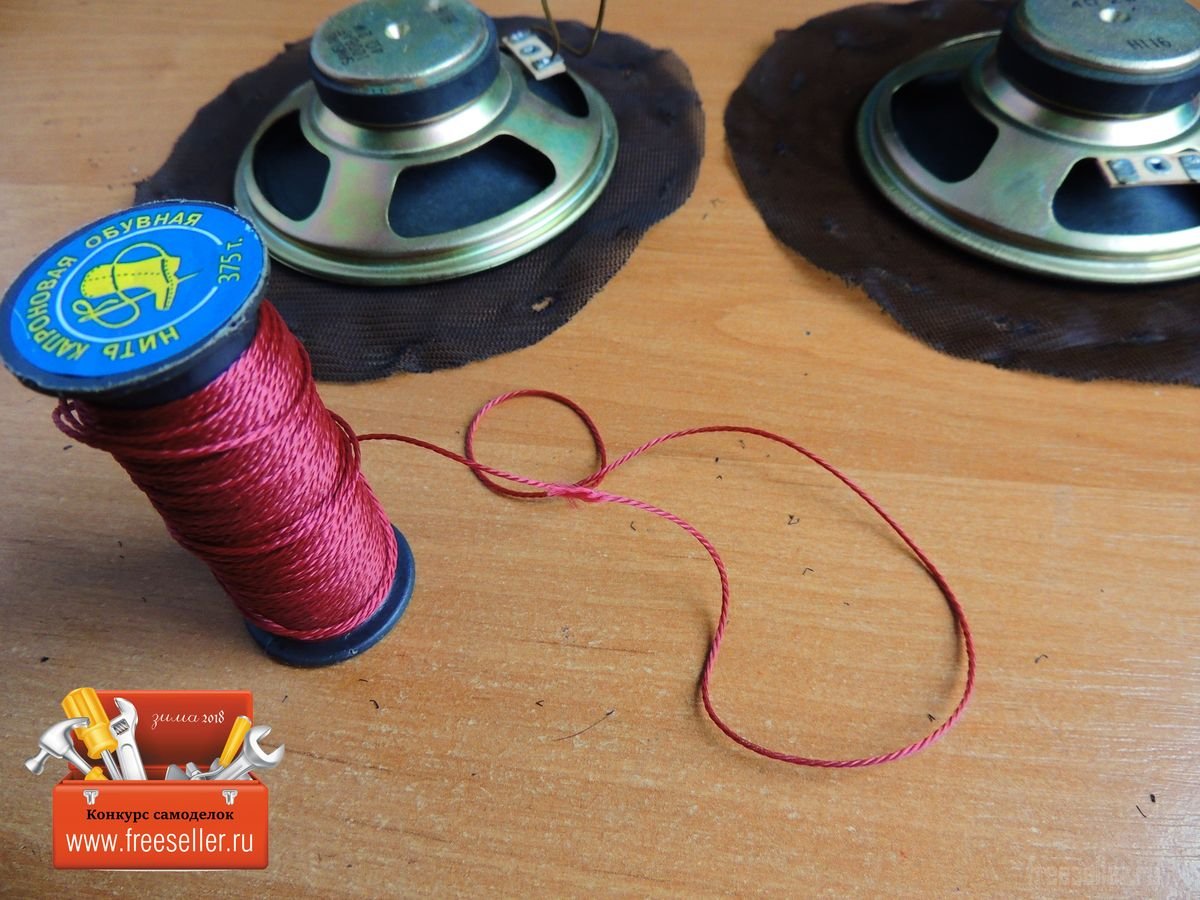

Для того чтобы закрепить сетку на динамики я использовал капроновую нитку, проделал небольшие отверстия по окружности сетки в которые продел нитку, далее стянул и зафиксировал сетку.
Затягиваем сетку на динамик капроновой ниткой.
Затягиваем сетку на динамик капроновой ниткой.
Затягиваем сетку на динамик капроновой ниткой.

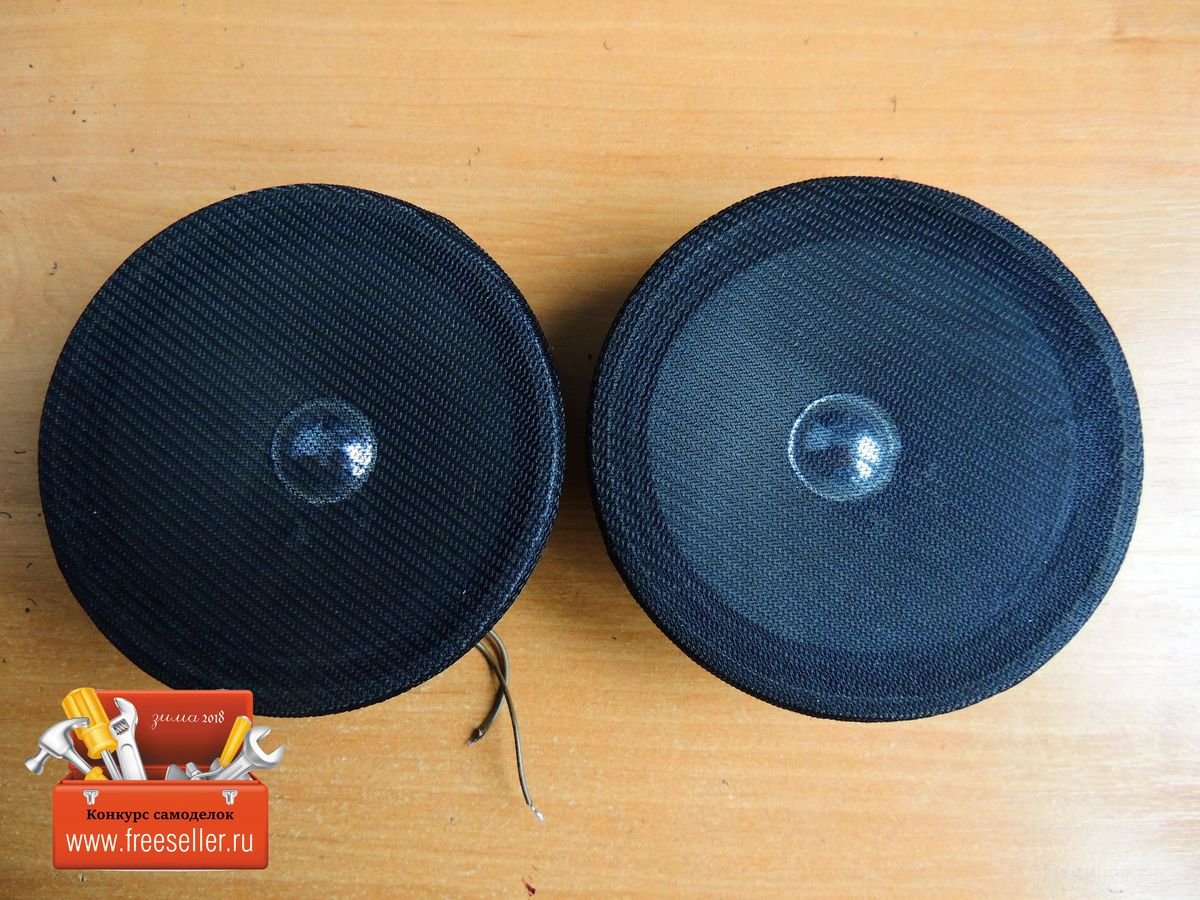

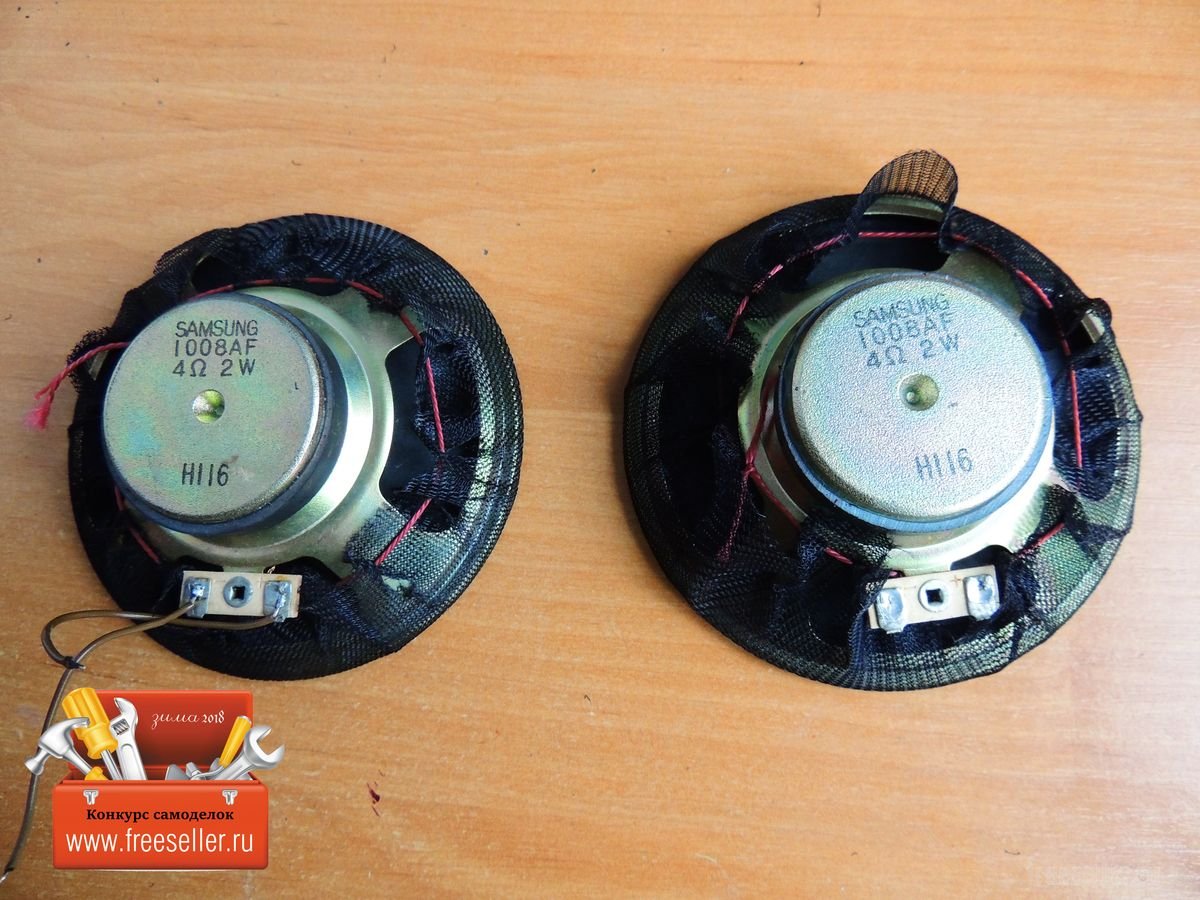

Самодельные защитные сетки для динамиков.

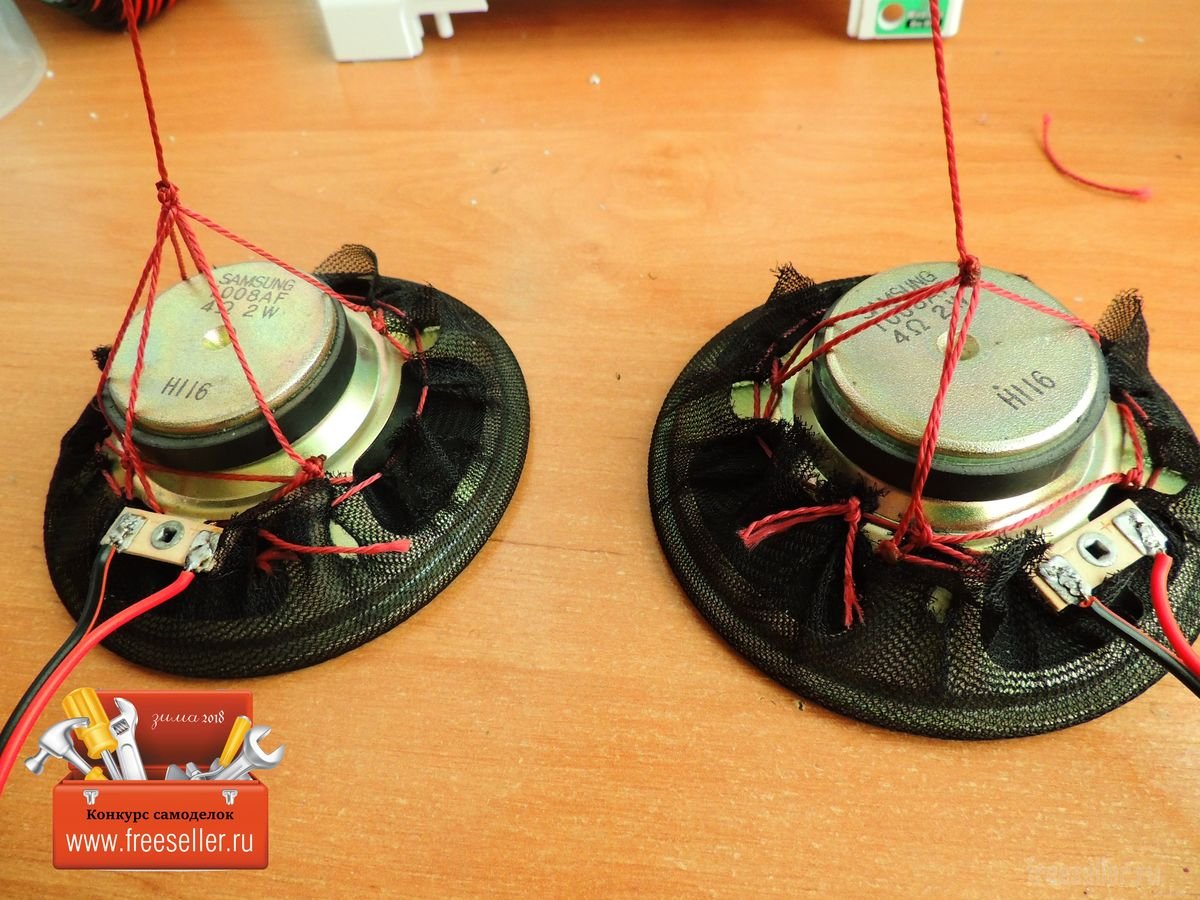

Затем пришлось немного покумекать с креплением динамиков в отверстия колена, так как они были немного больше внутреннего диаметра. Саморезы, клей и т. д. не получалось задействовать, не было за что зацепиться, та и внешний вид это портило. Хотелось, чтобы динамики при необходимости можно было легко снять, и чтобы визуально это выглядело достойно. Для этого придумал нехитрую систему натяжения, задействовав капроновую нитку. Думаю, на фото будет все понятно.
Изготовление крепления динамиков в корпусе от вентиляционного колена.

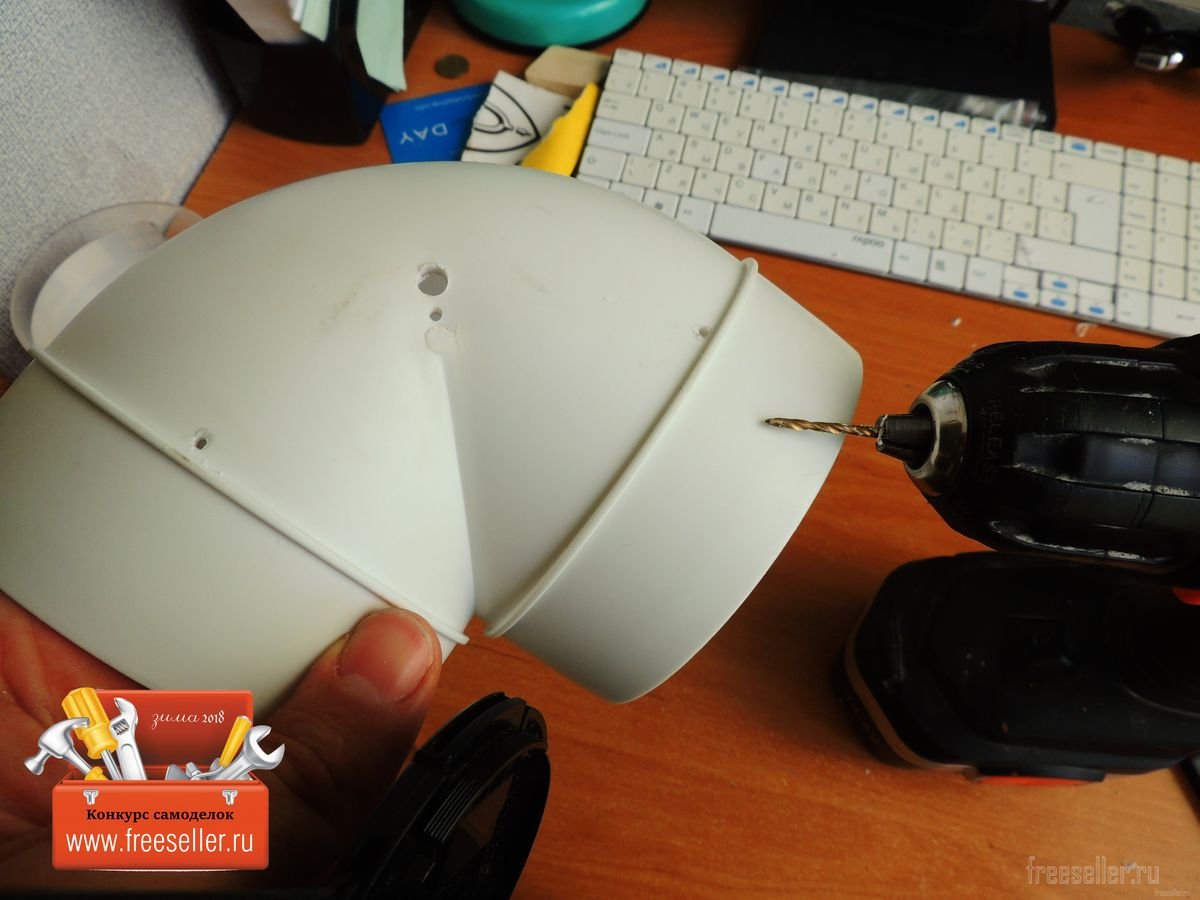

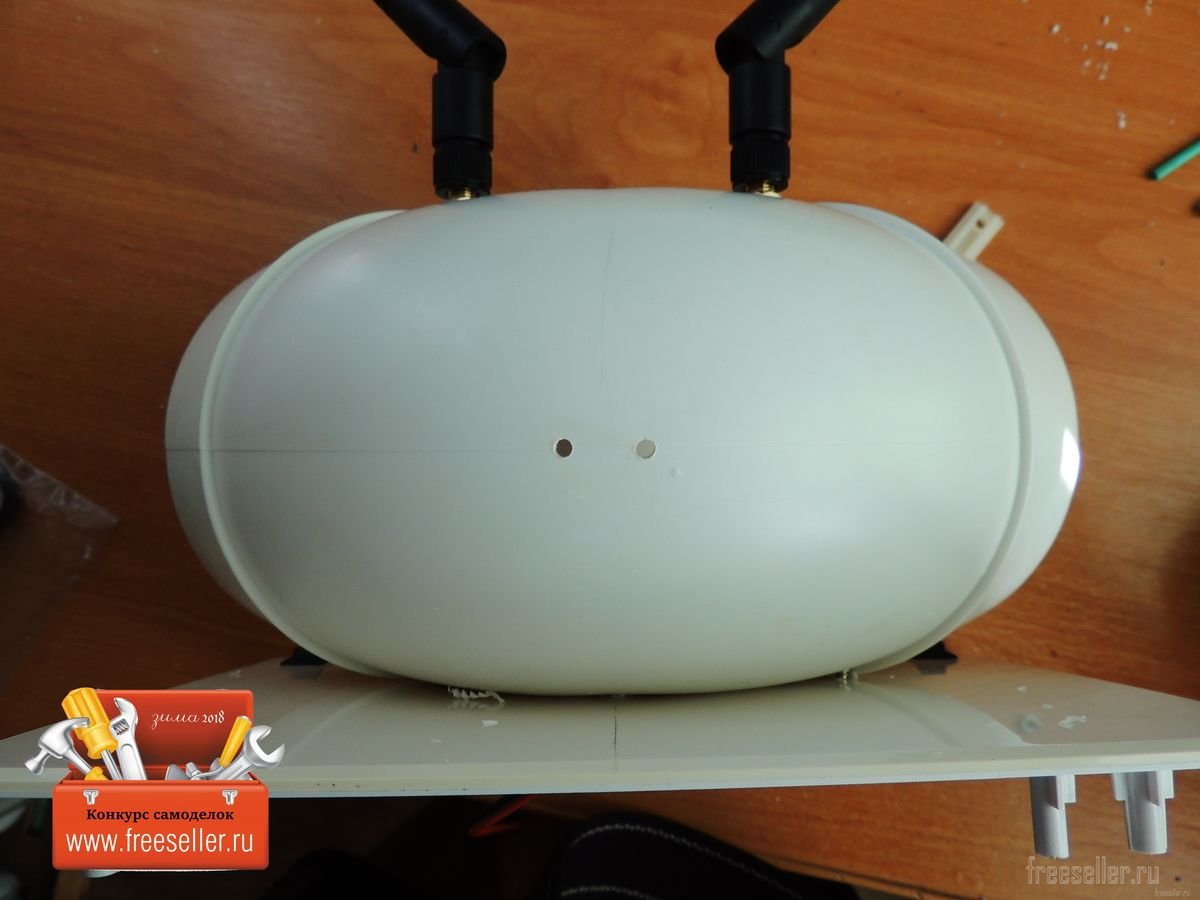

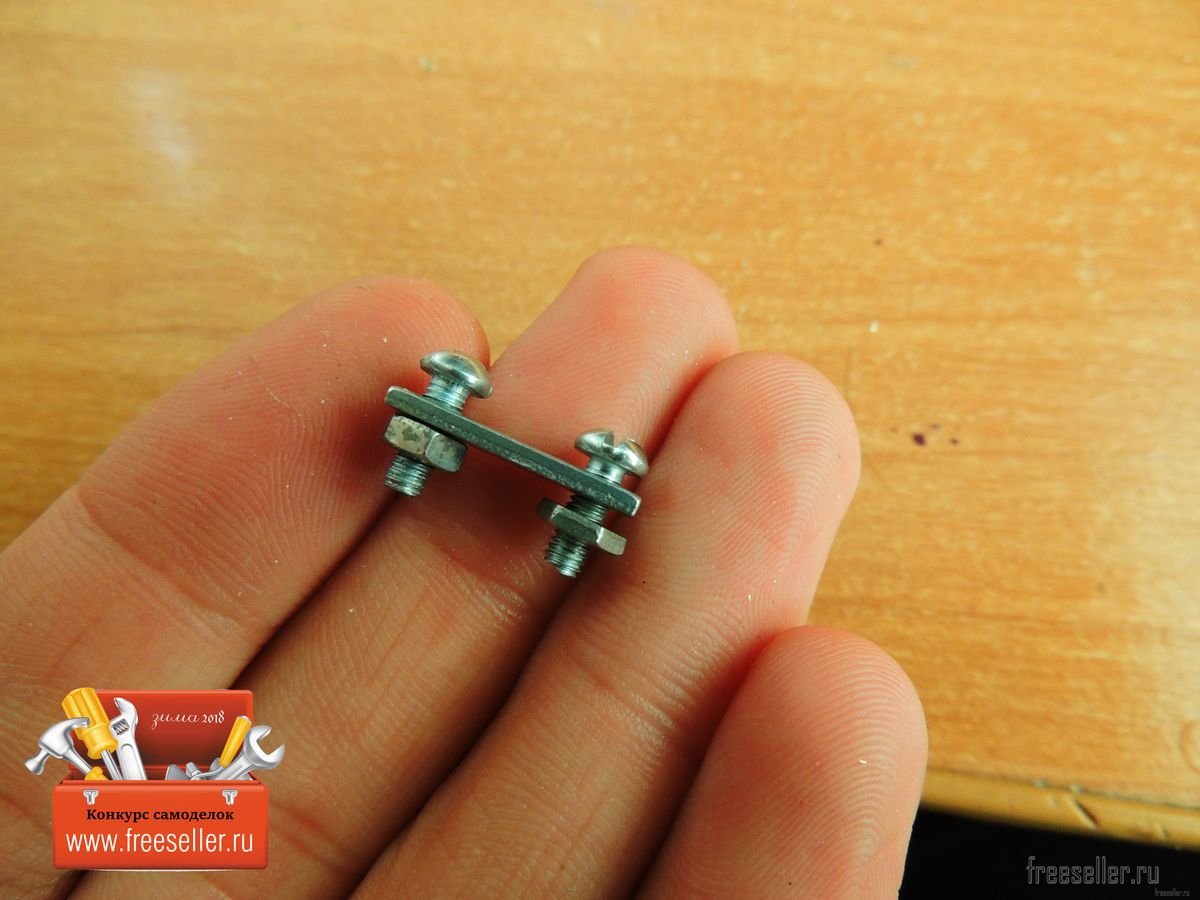

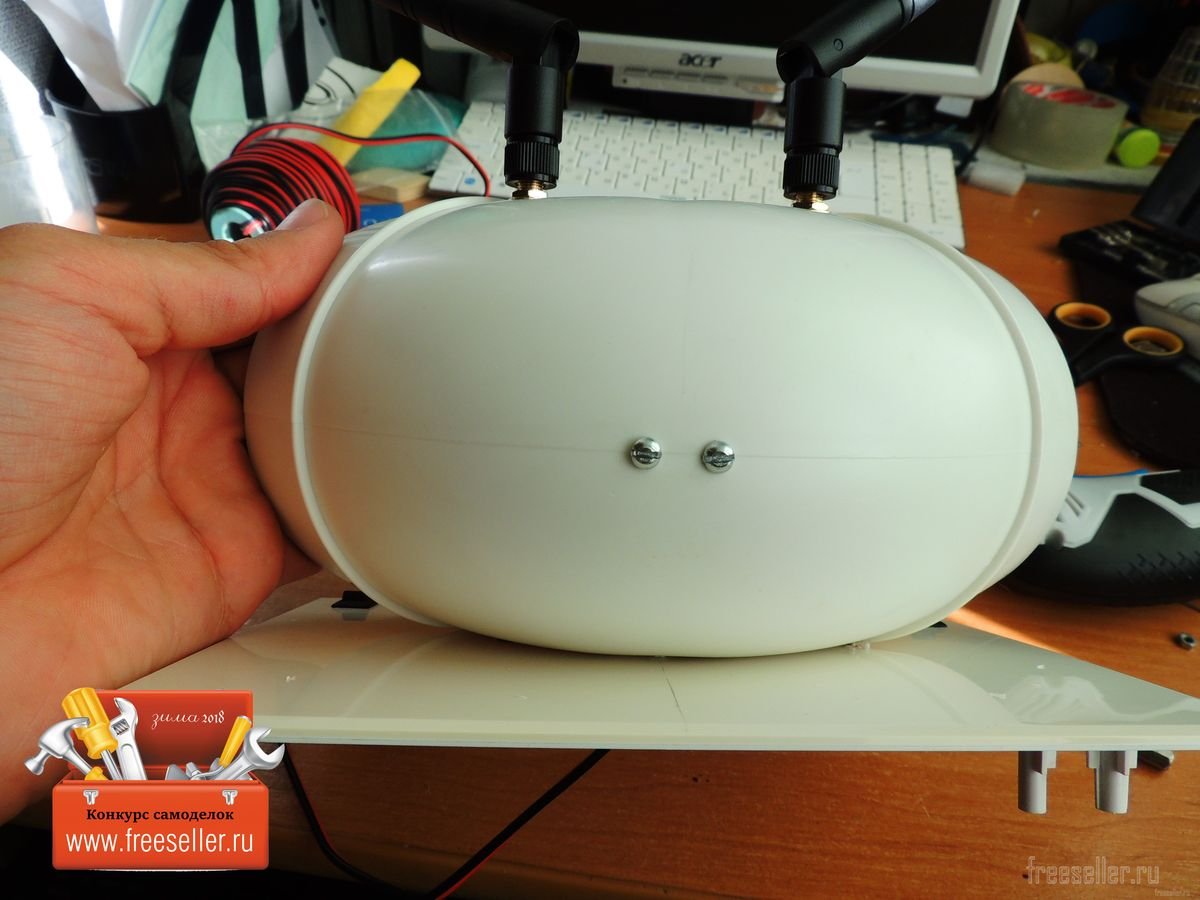

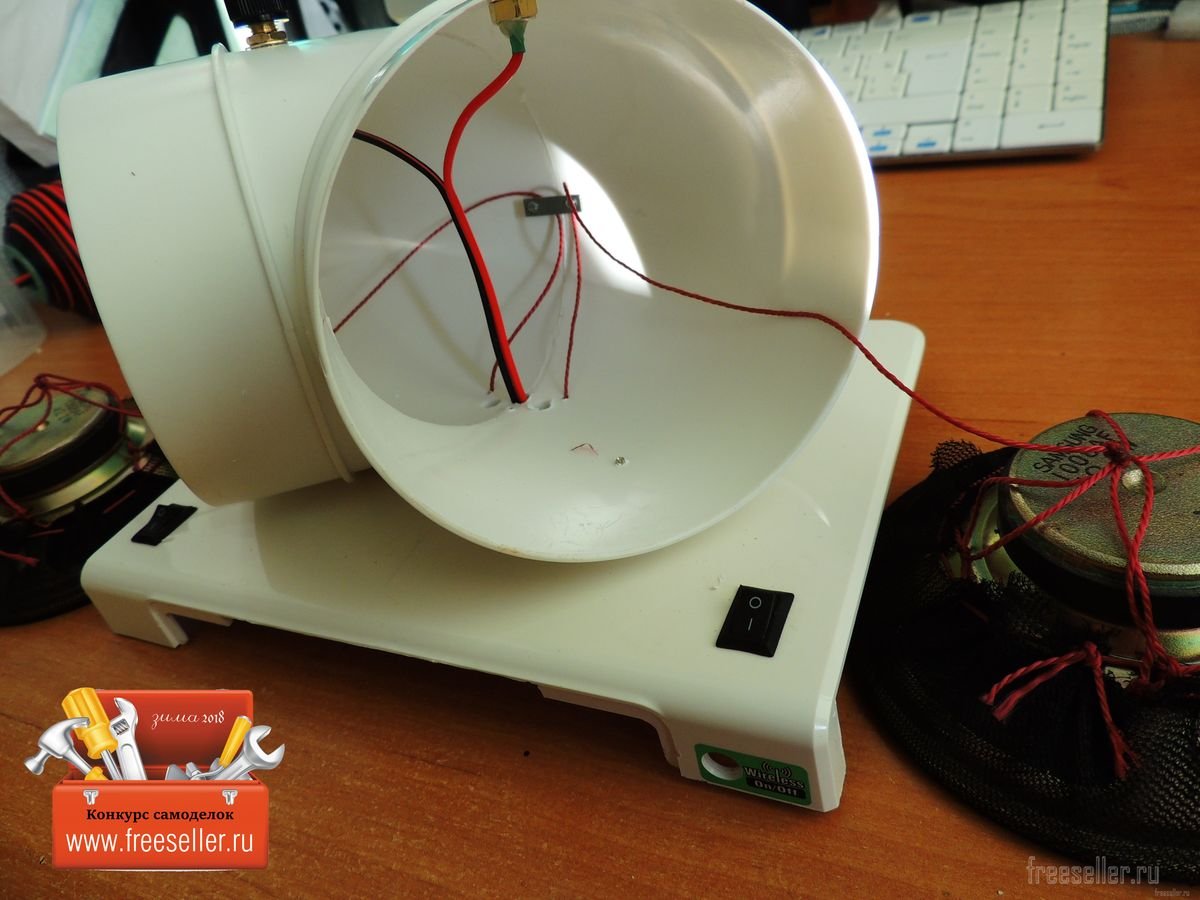

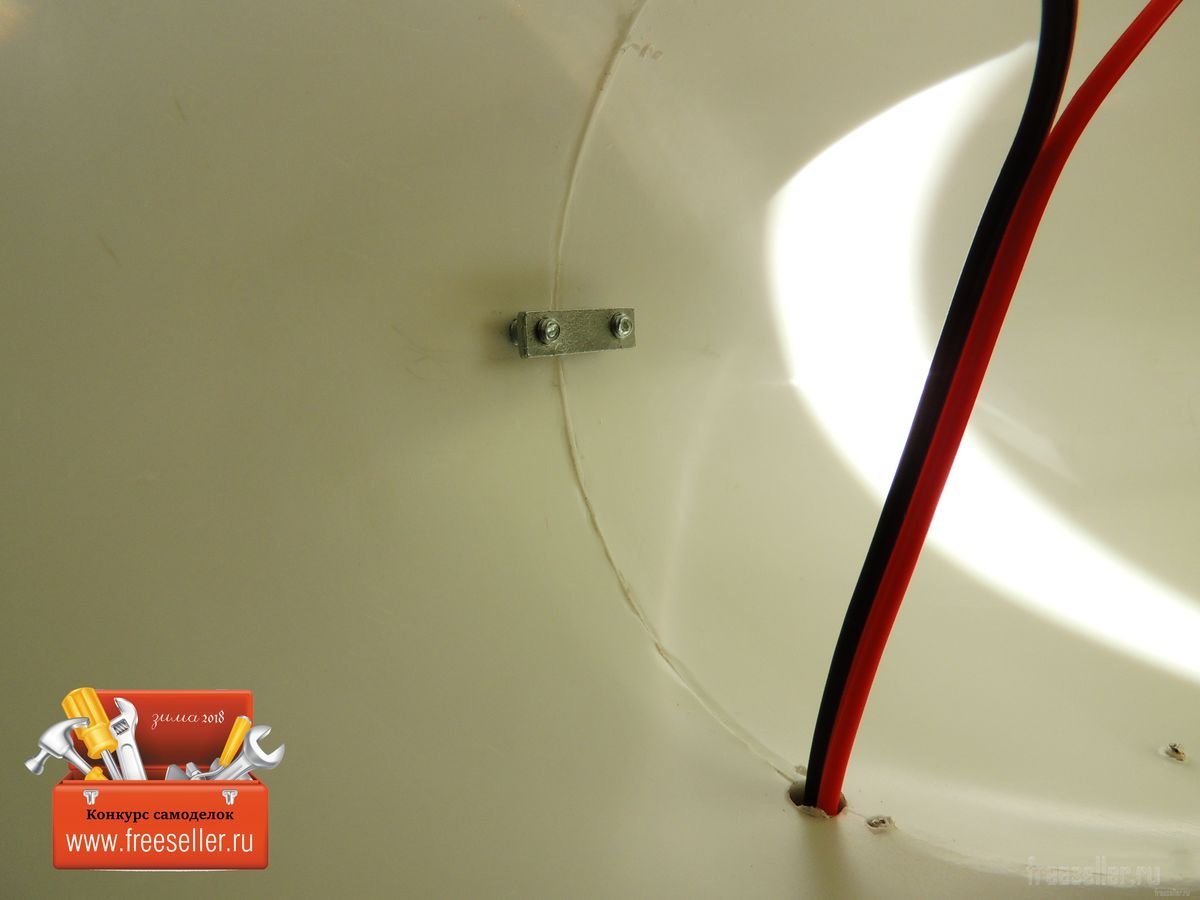

Для того чтобы натянуть нитку пришлось установить небольшую перемычку внутри колена, ее взял из поломанной вилки. Наметил, просверлил отверстия, закрепил, затем проделал отверстия в корпусе для того, чтобы вывести нитку во внутреннюю часть.

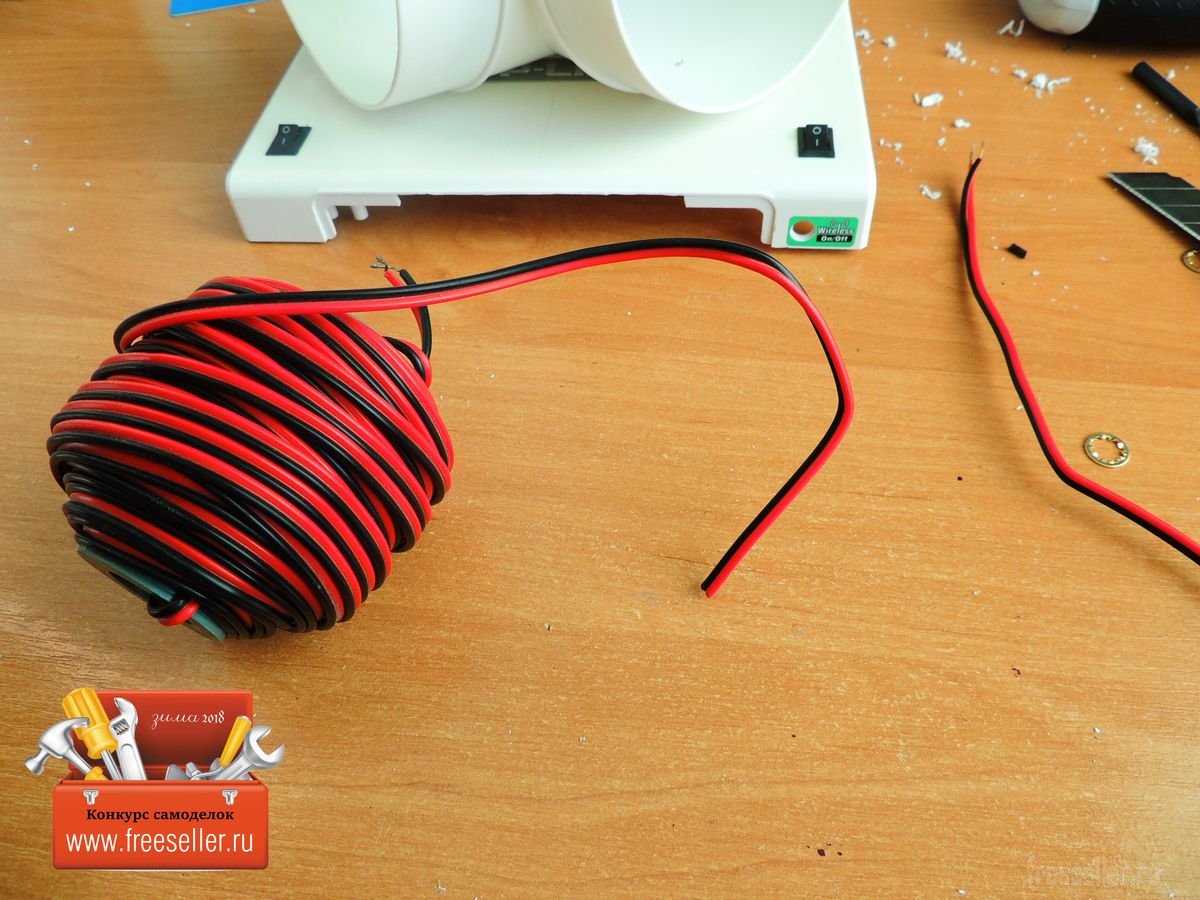

Далее припаял провода к динамикам, через проделанные отверстия, вывел их вовнутрь, натянул нитку, тем самым зафиксировал динамики, нитку завязал.

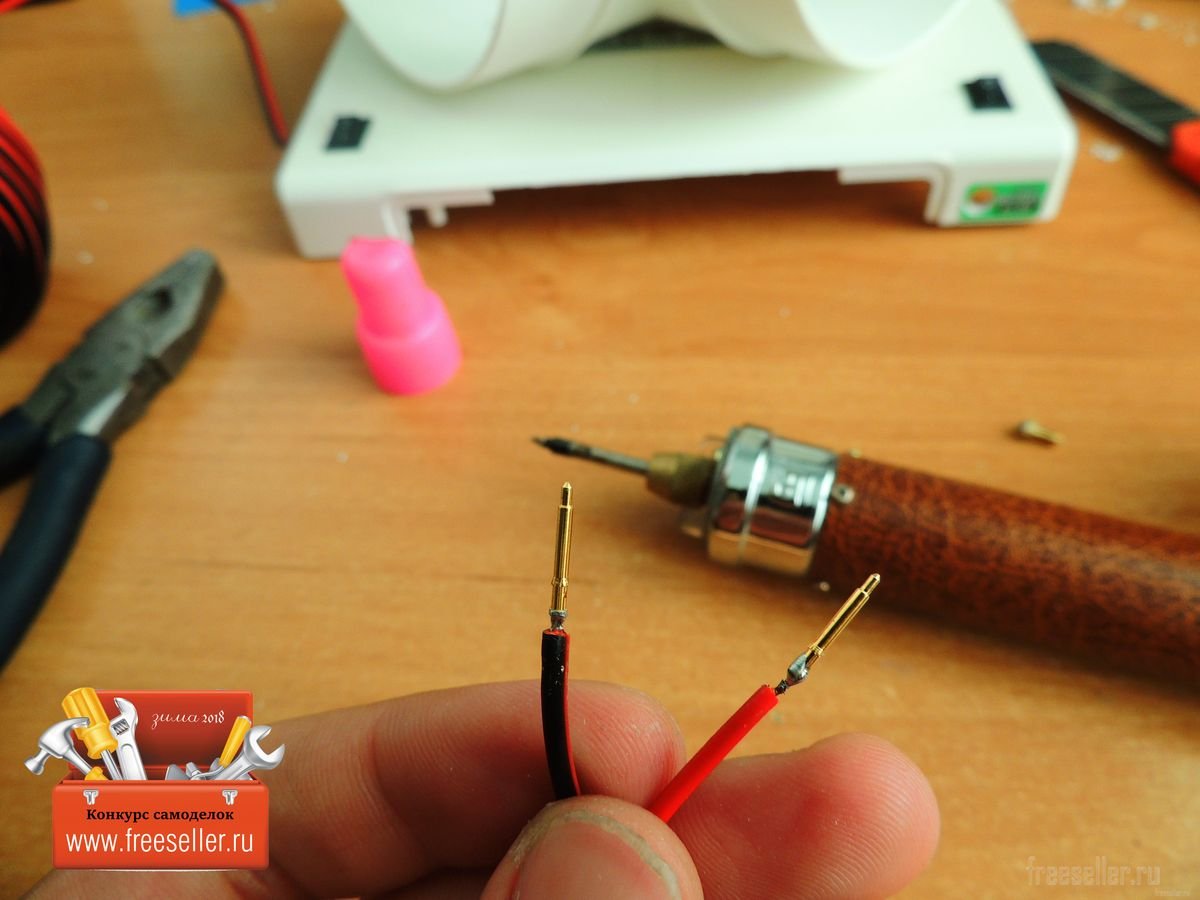

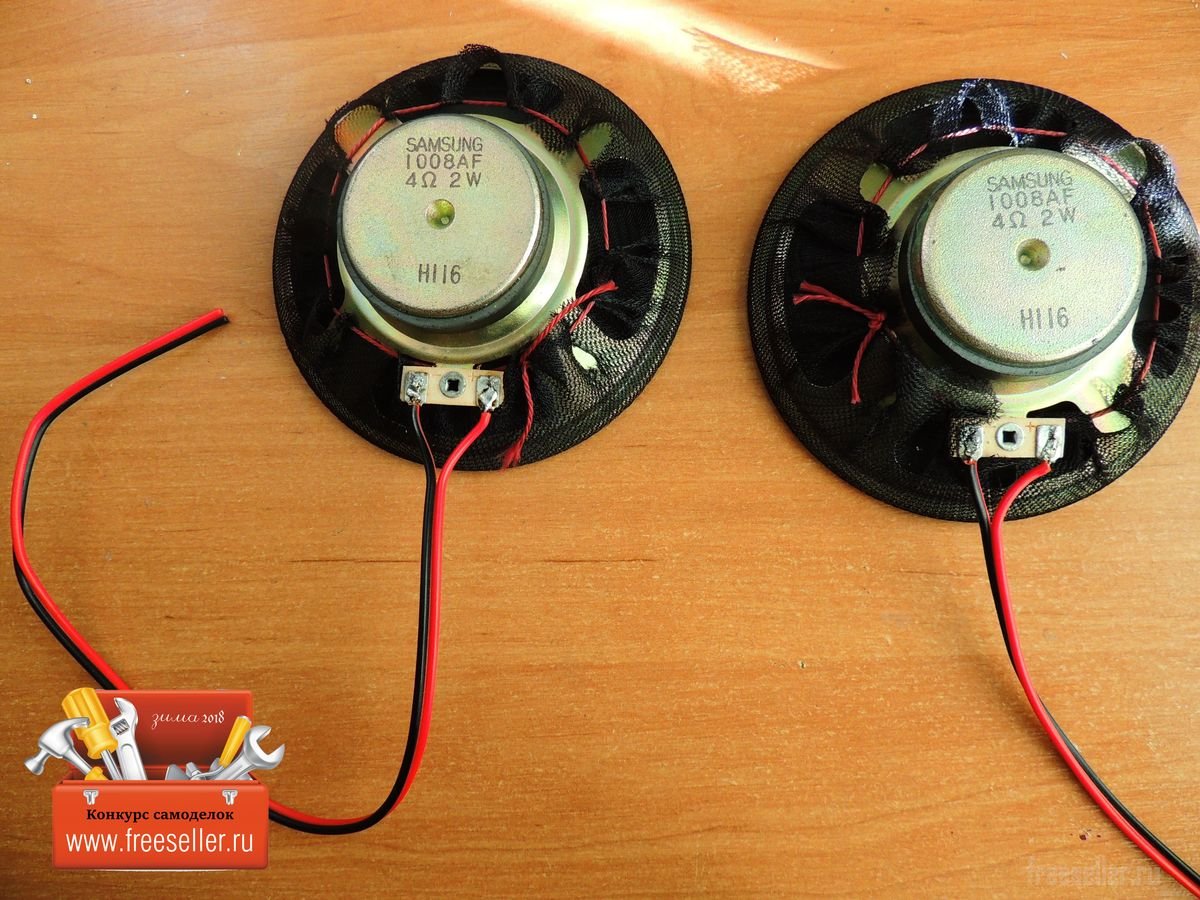

Припаиваем провода к динамикам.

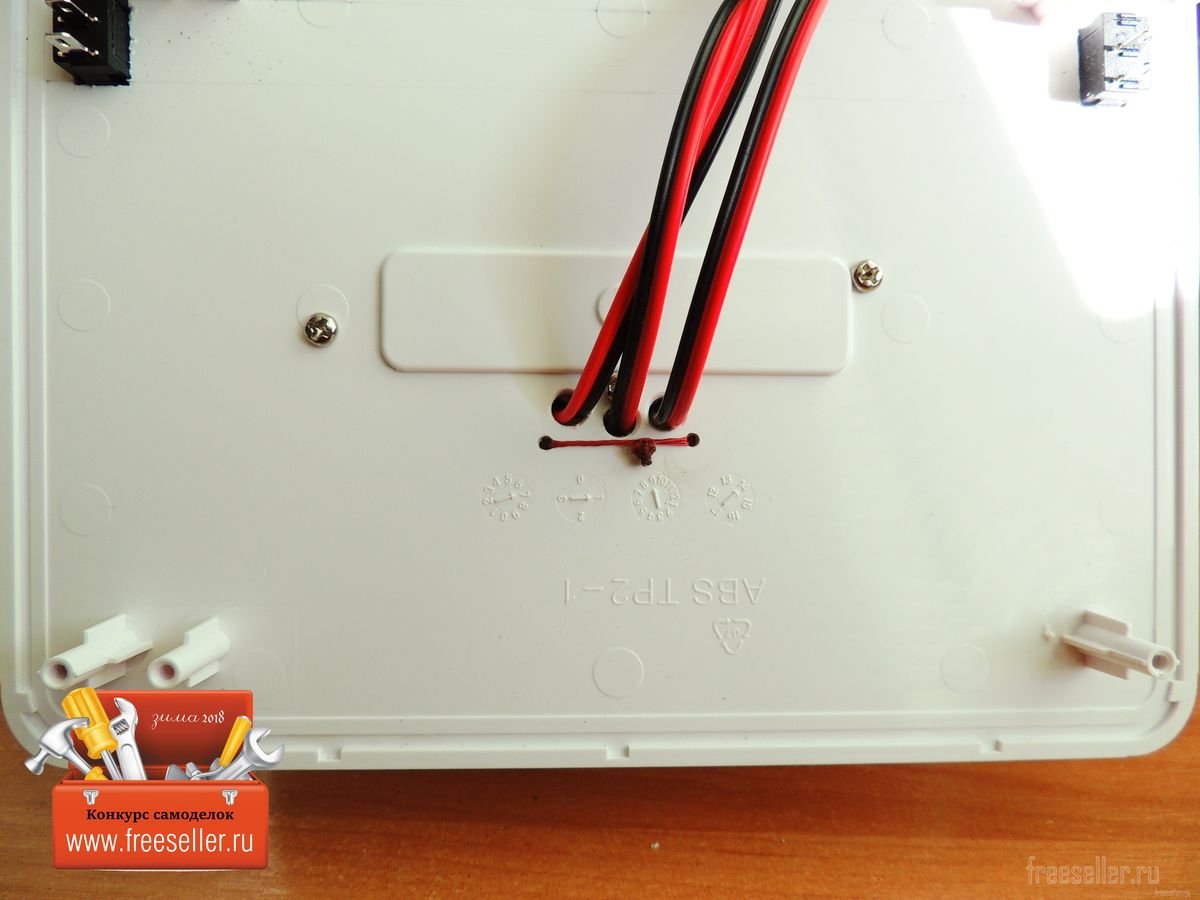

Выводим провода динамиков из корпуса.

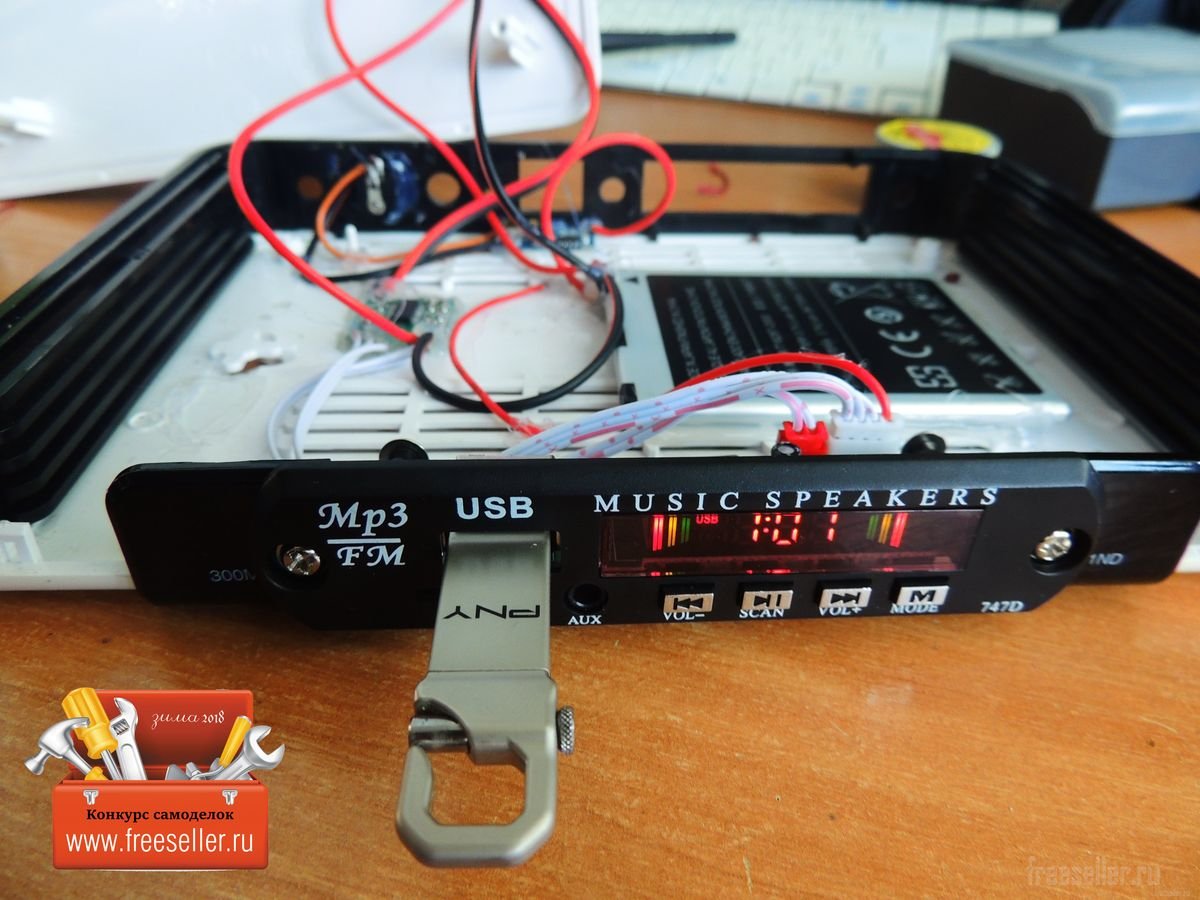

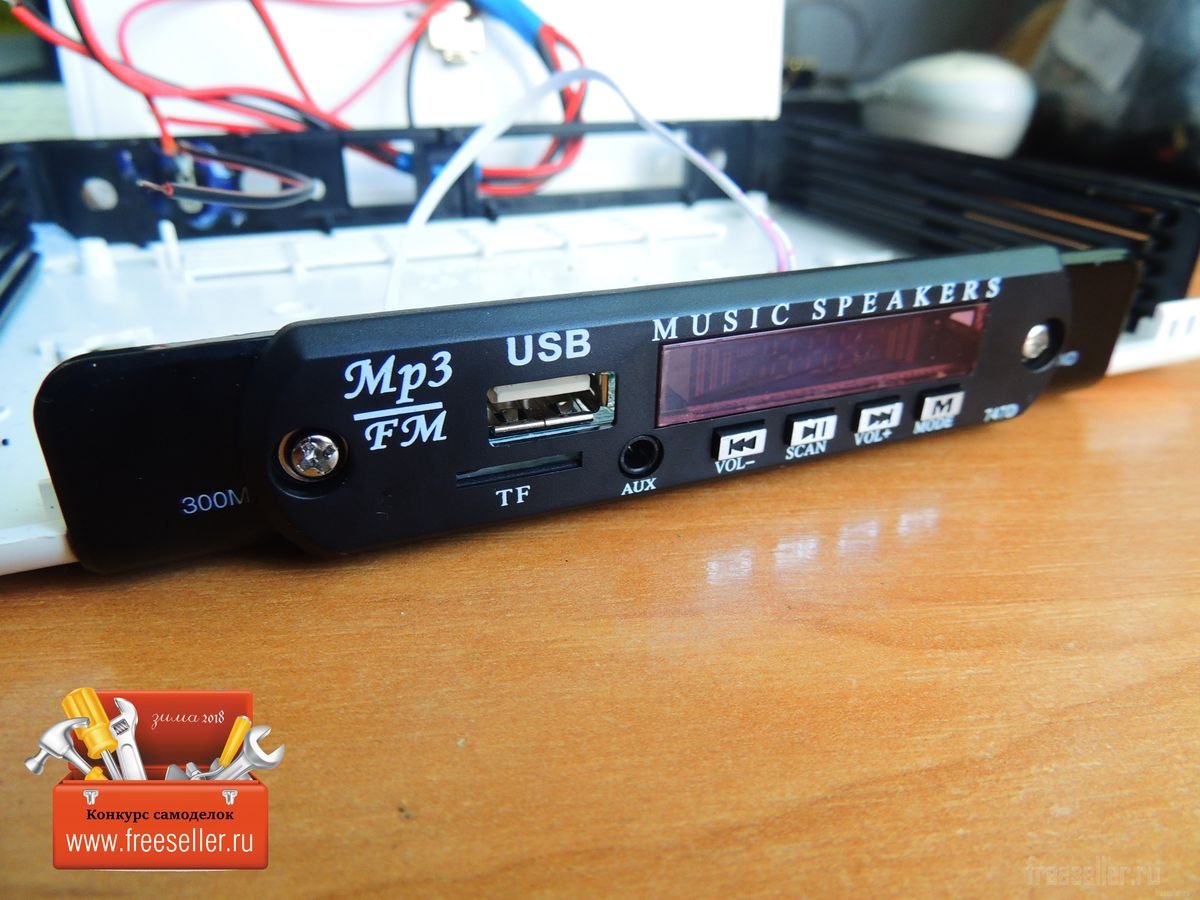

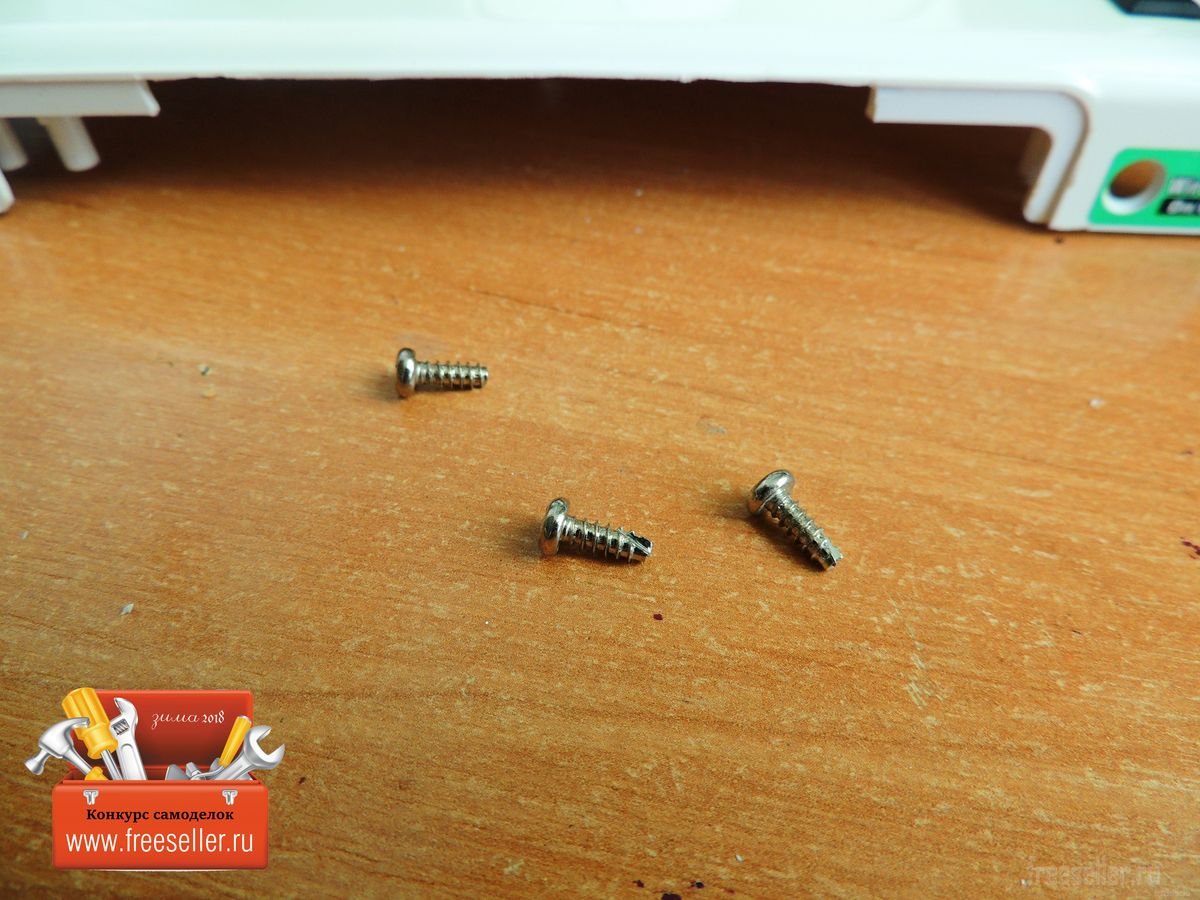

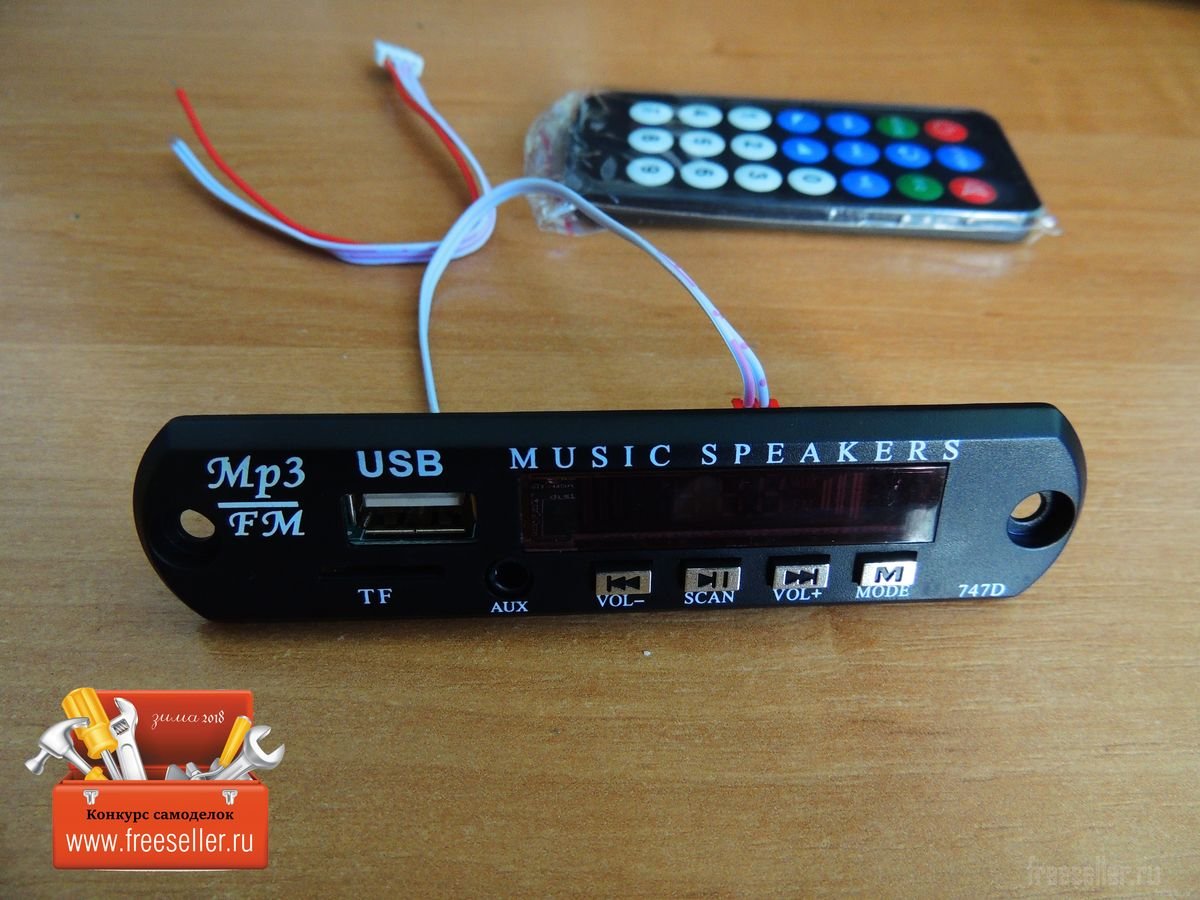

Теперь оставалась электронная часть. Прорезал в передней части корпуса место под mp3 модуль, закрепил его на маленькие саморезы.

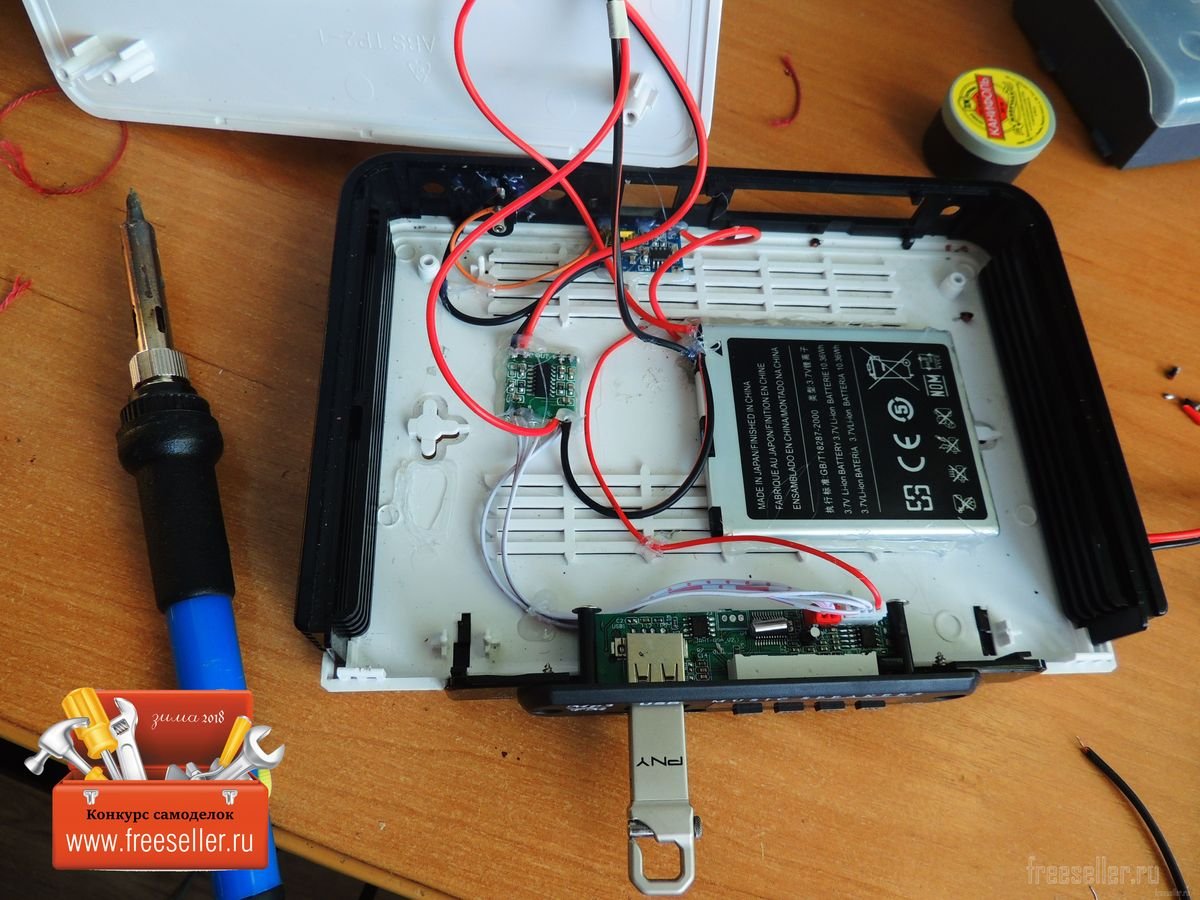

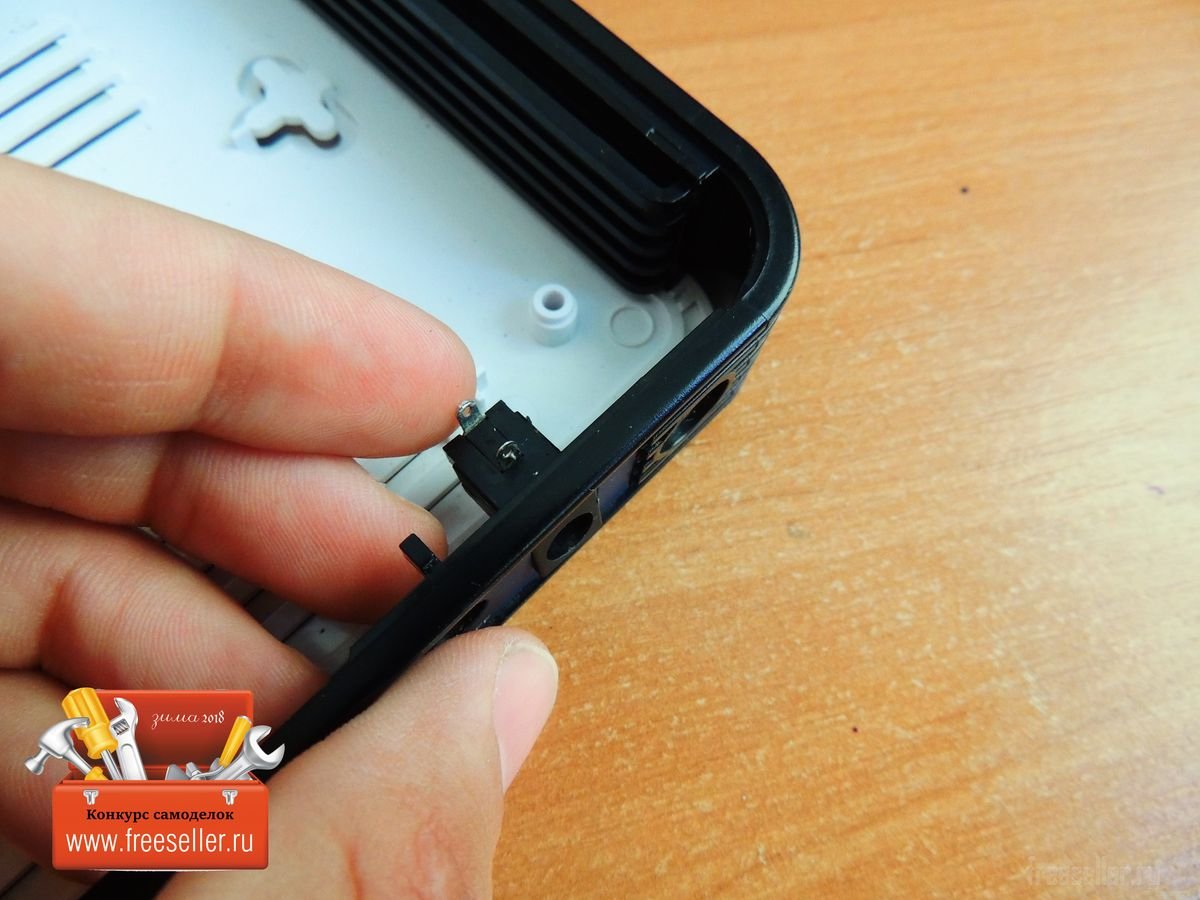

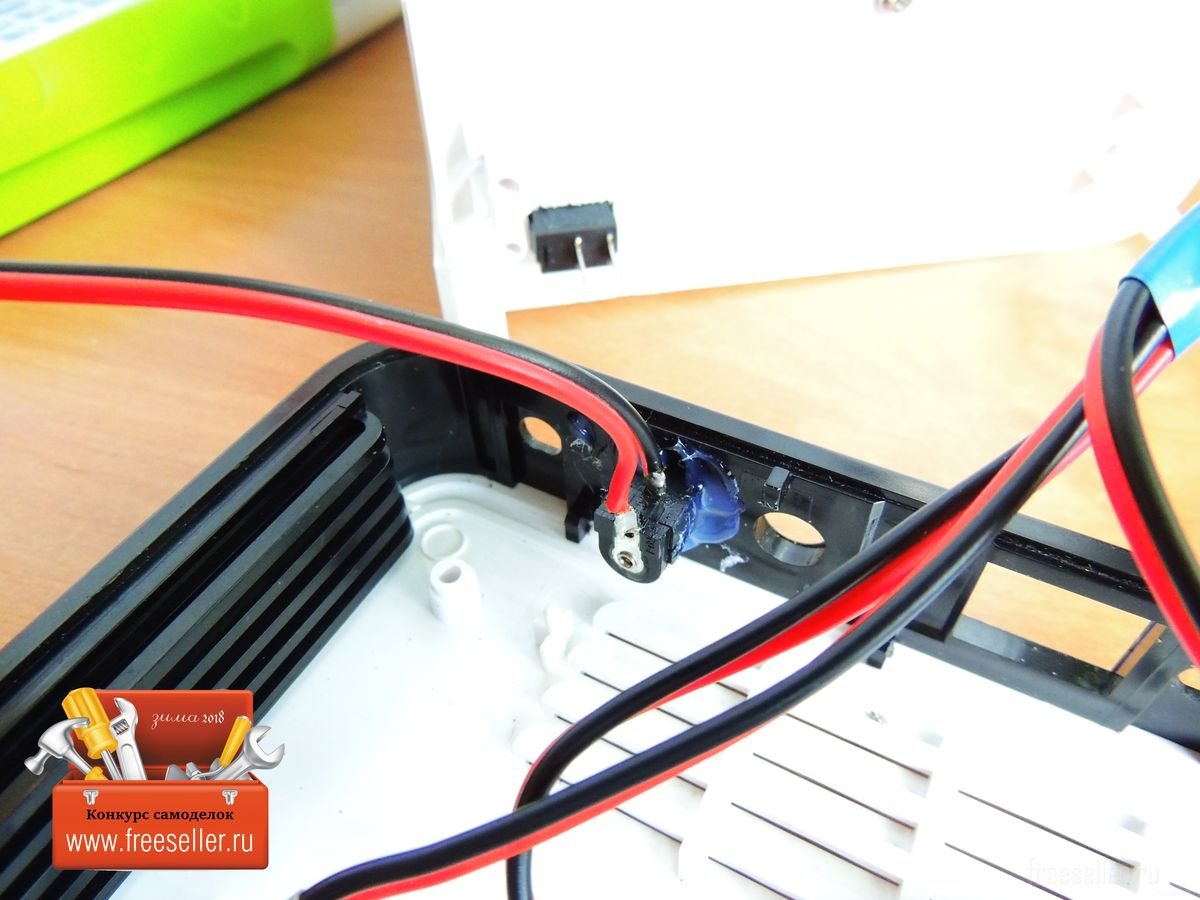

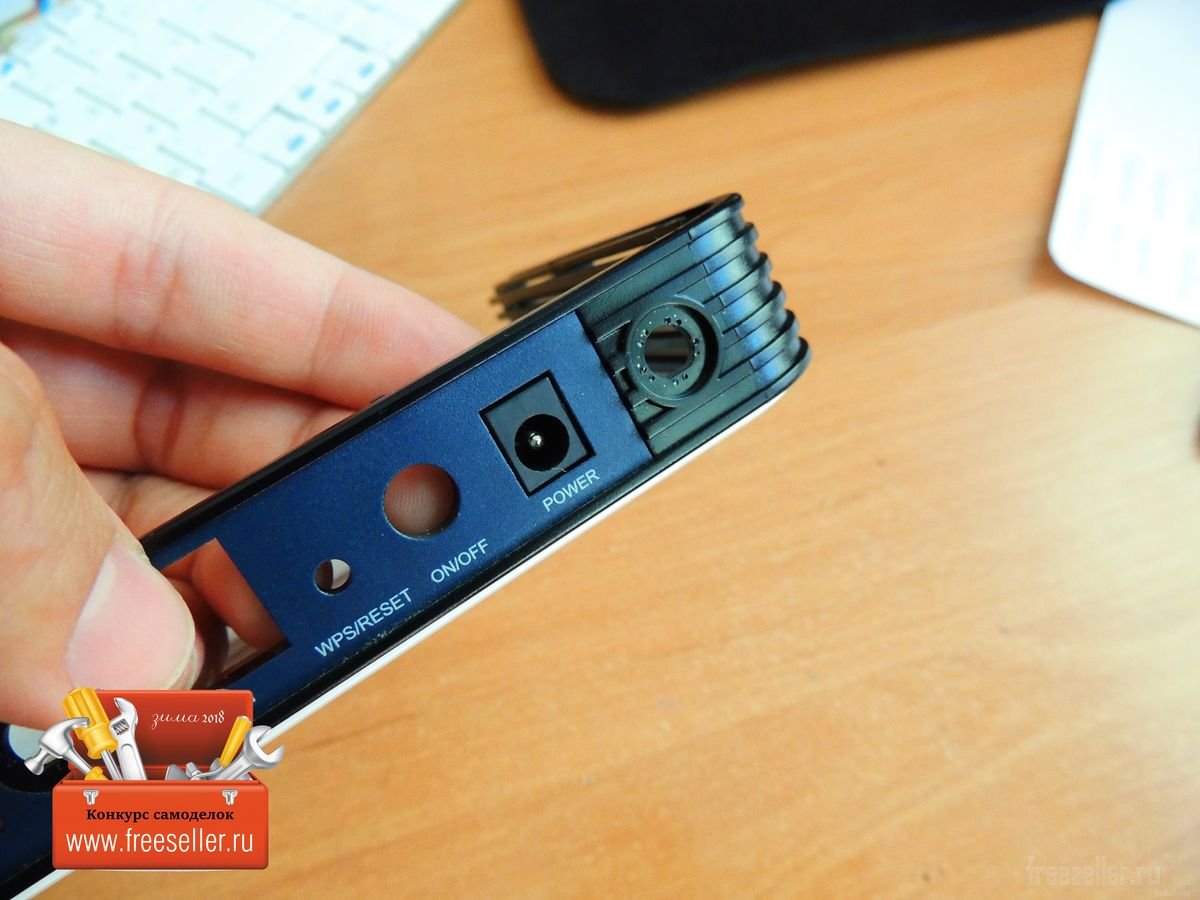

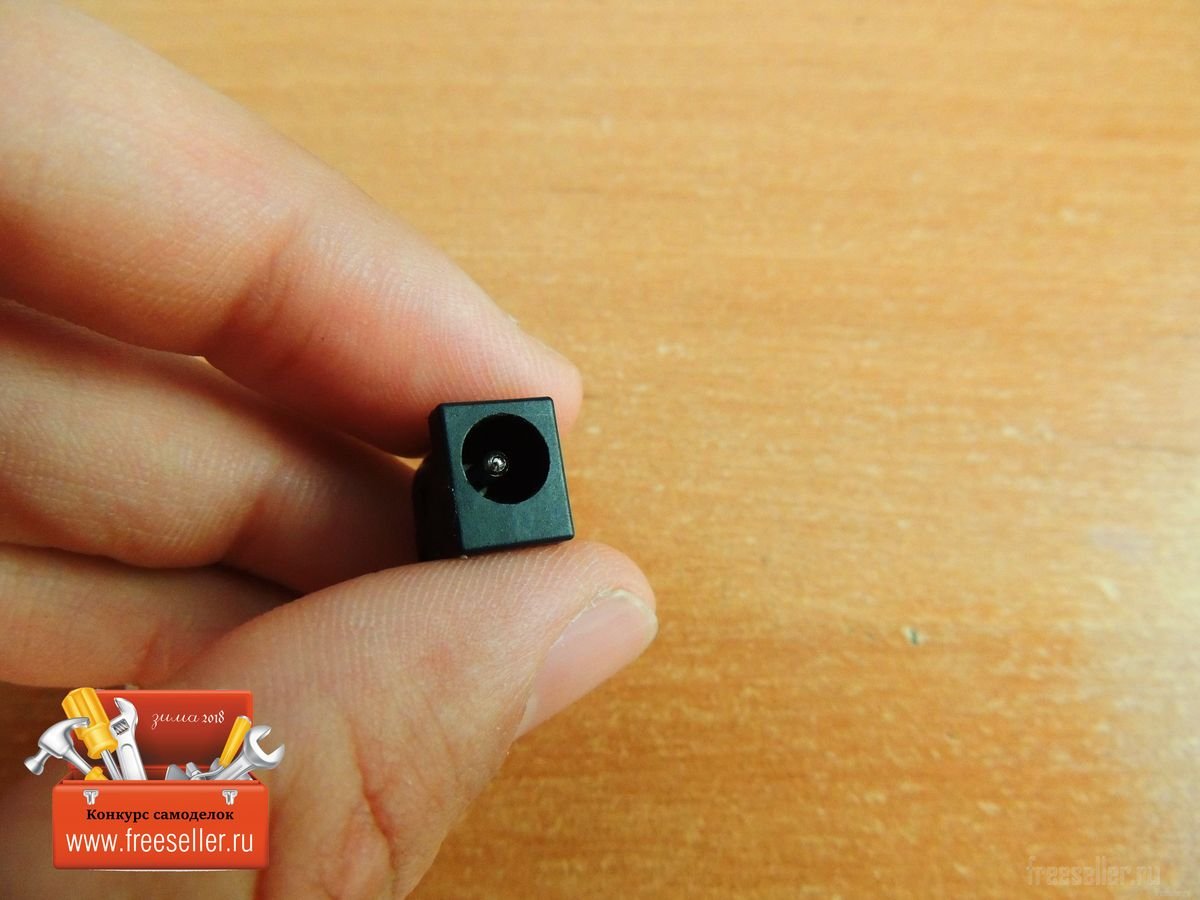

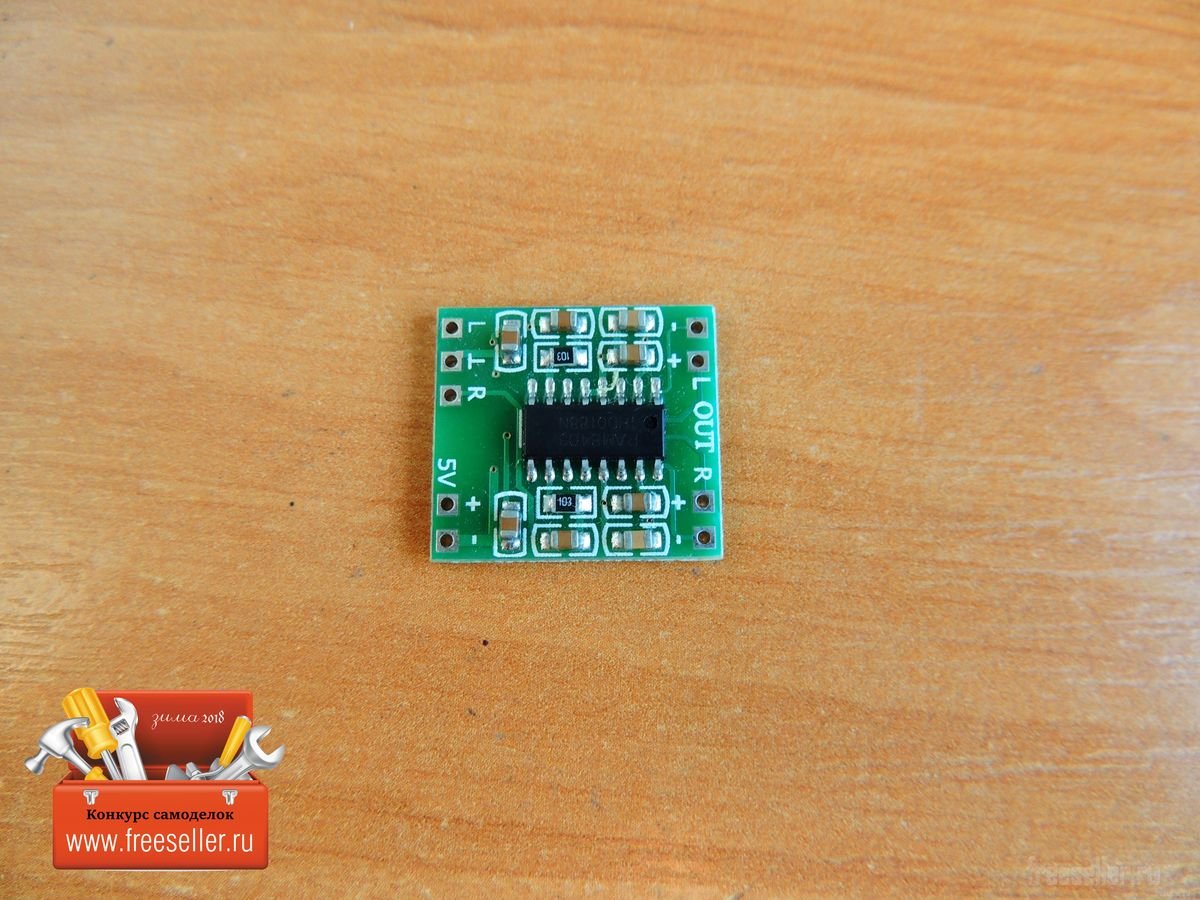

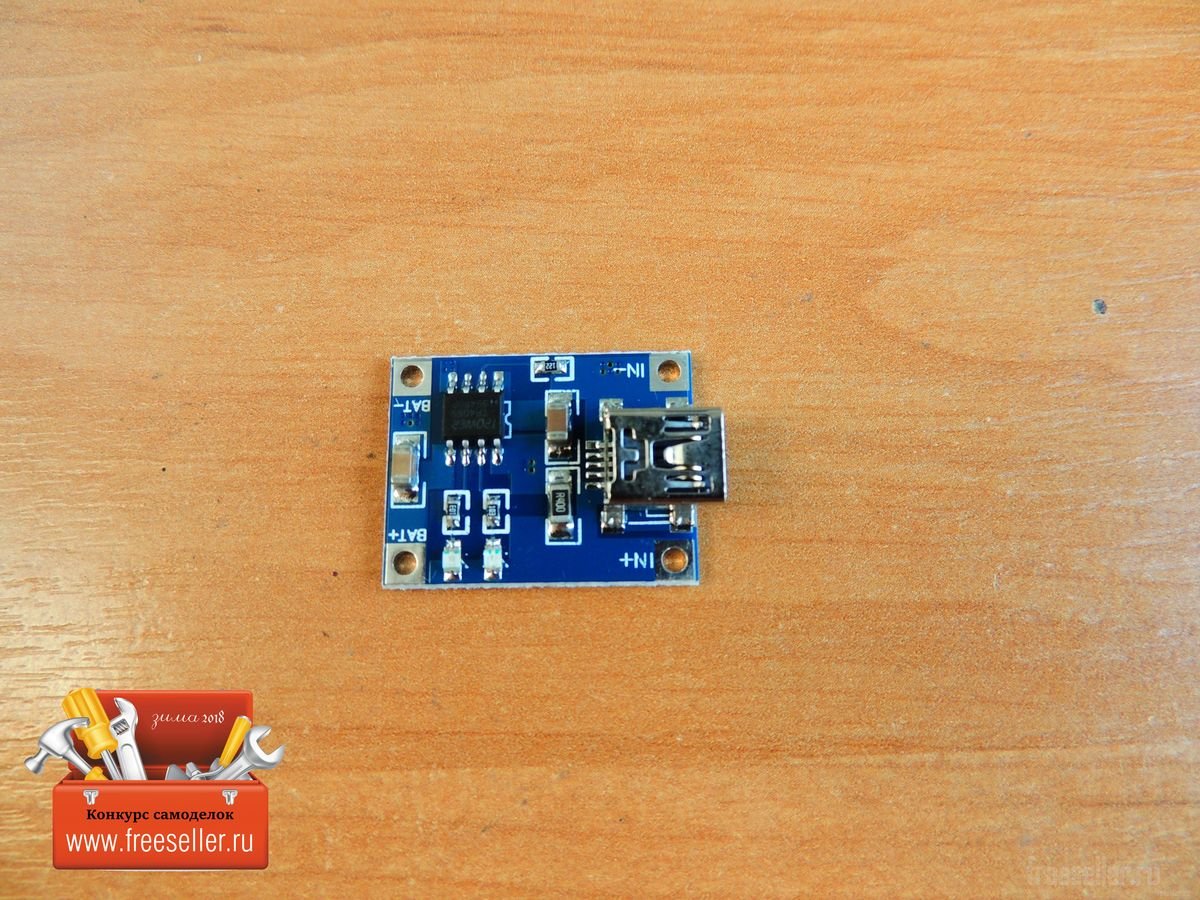

Затем начал паять все необходимое для работы устройства, а именно усилитель, АКБ, модуль заряда АКБ. Гнездо под зарядку решил использовать другое, его выпаял из платы модема.

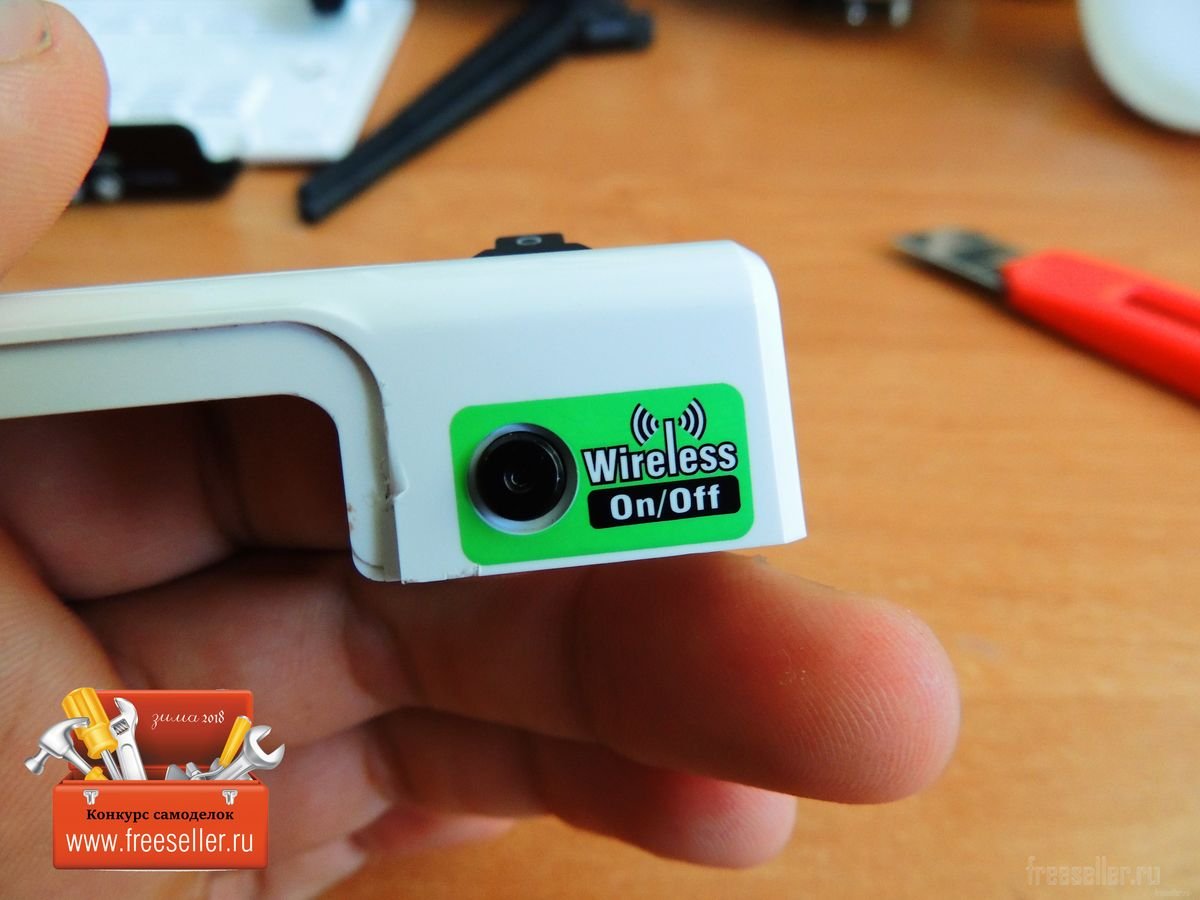

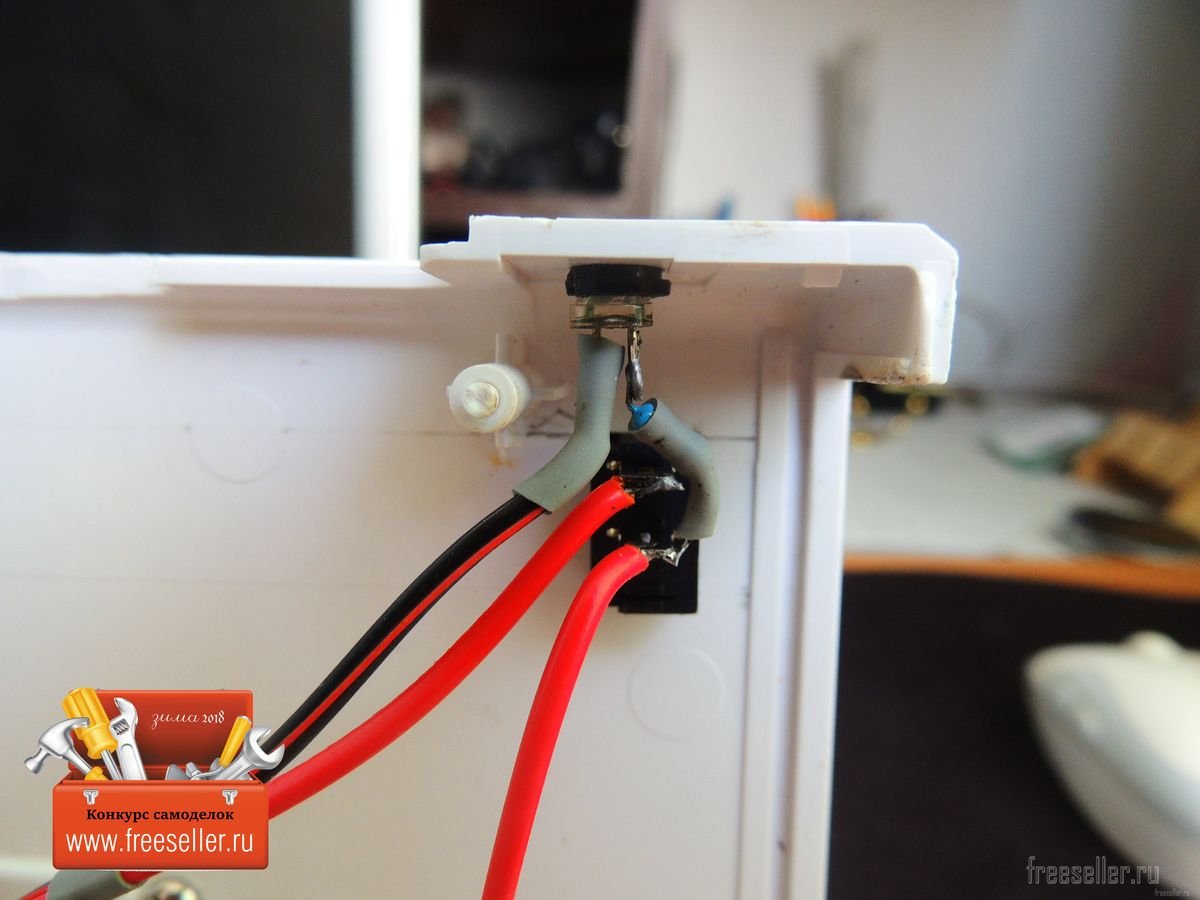

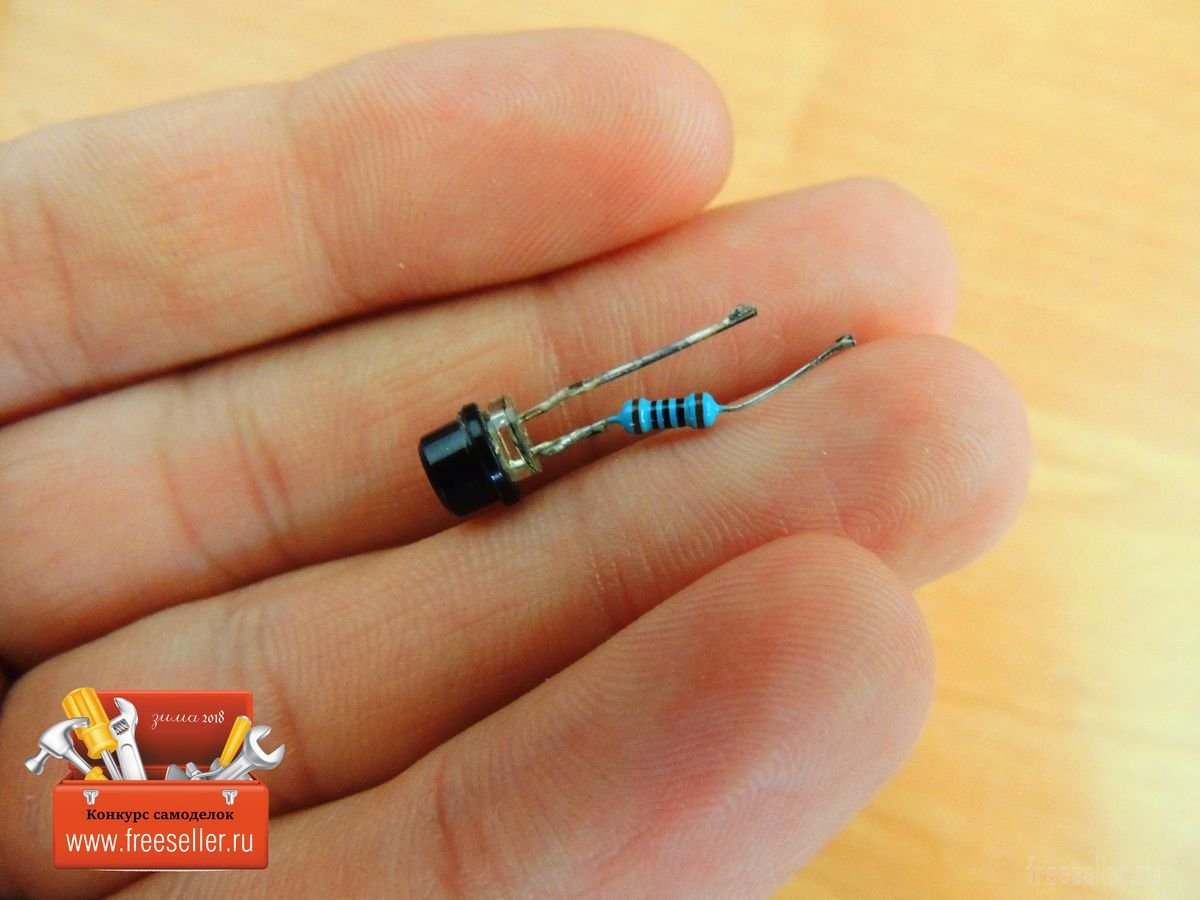

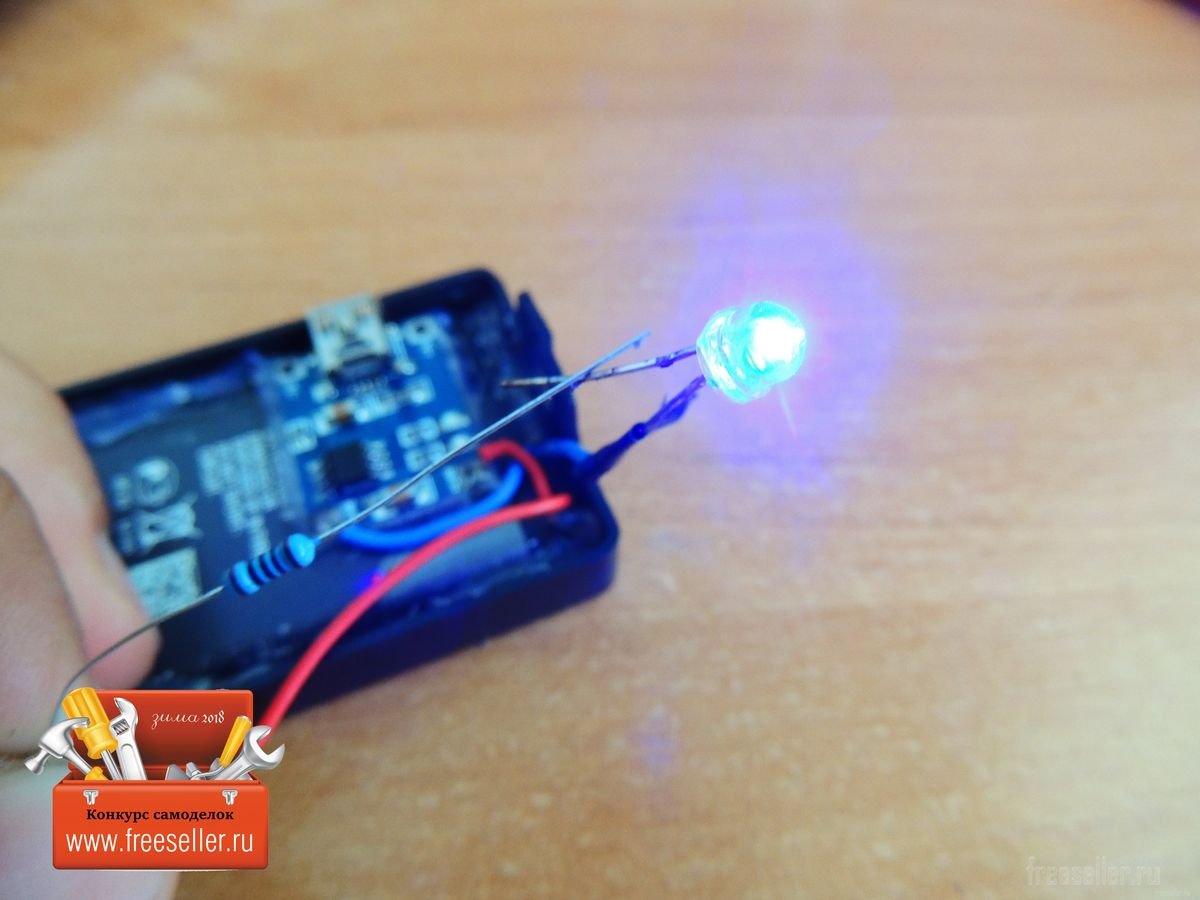

Далее захотел сделать индикатор, который бы показывал что муз. колонка включена, для этого к выключателю припаял синий светодиод, добавил резистор 100 Ом, для того чтобы он не сильно ярко светил, и в последующем не сгорел. Светодиод установил в штатную кнопку включения модема.

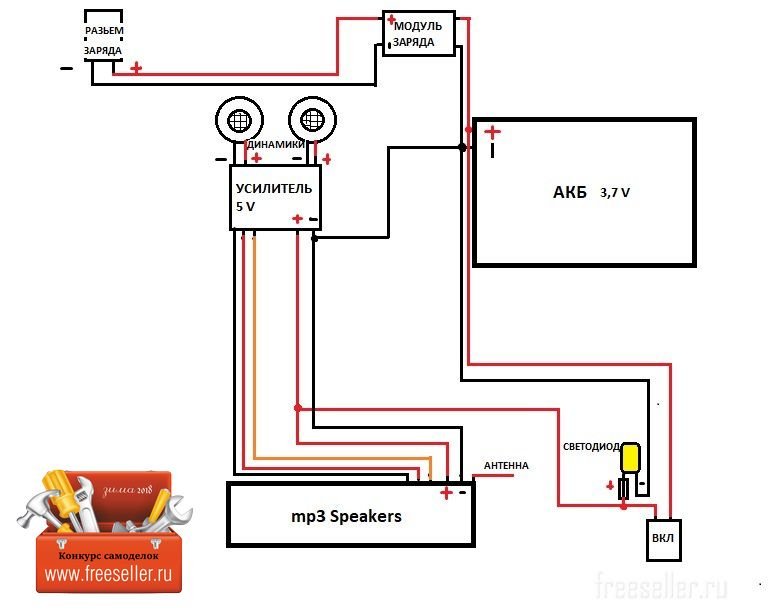

Для того чтобы было понятнее что к чему, прилагаю схему подключения.
Когда все было готово, проверил все на работоспособность.
Проверка работоспособности аудиоколонки.

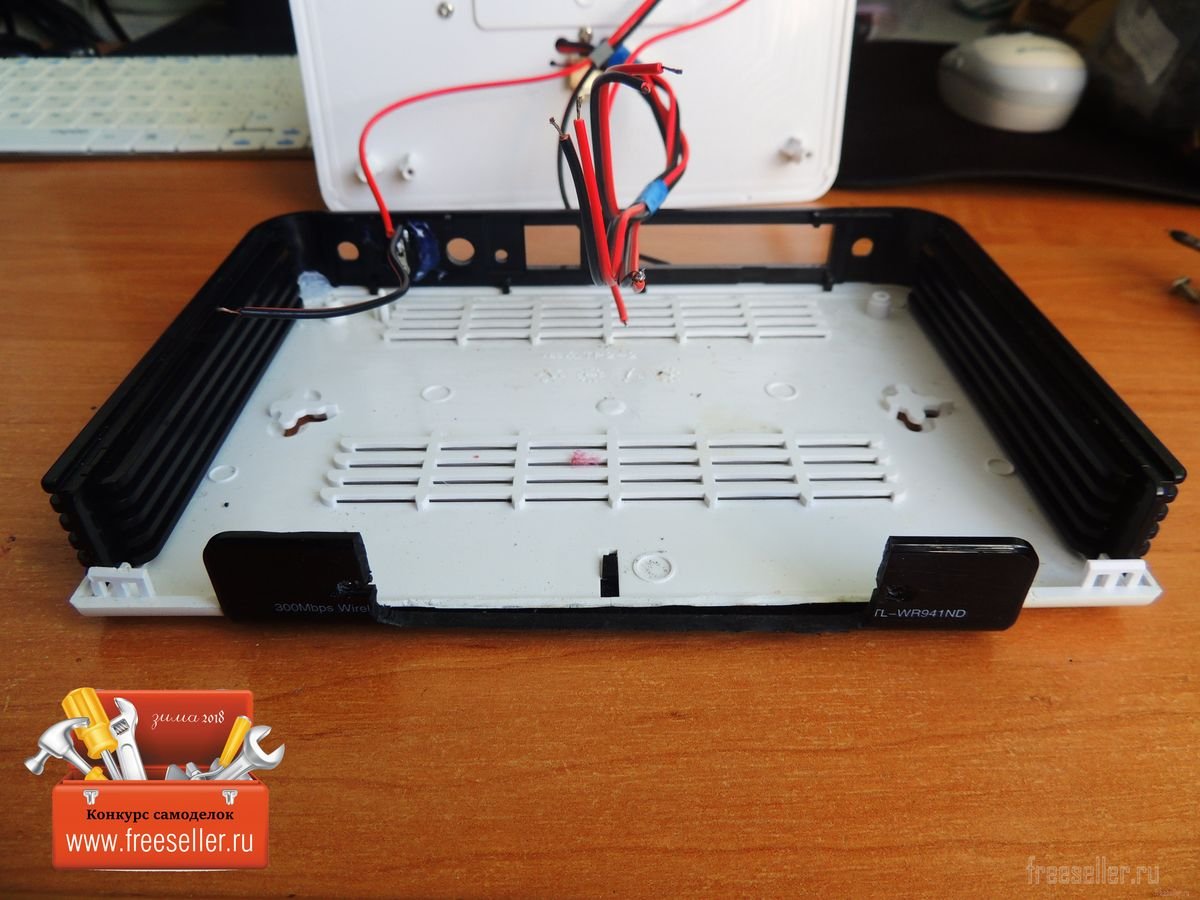

Теперь оставалось самое простое — собрать корпус.

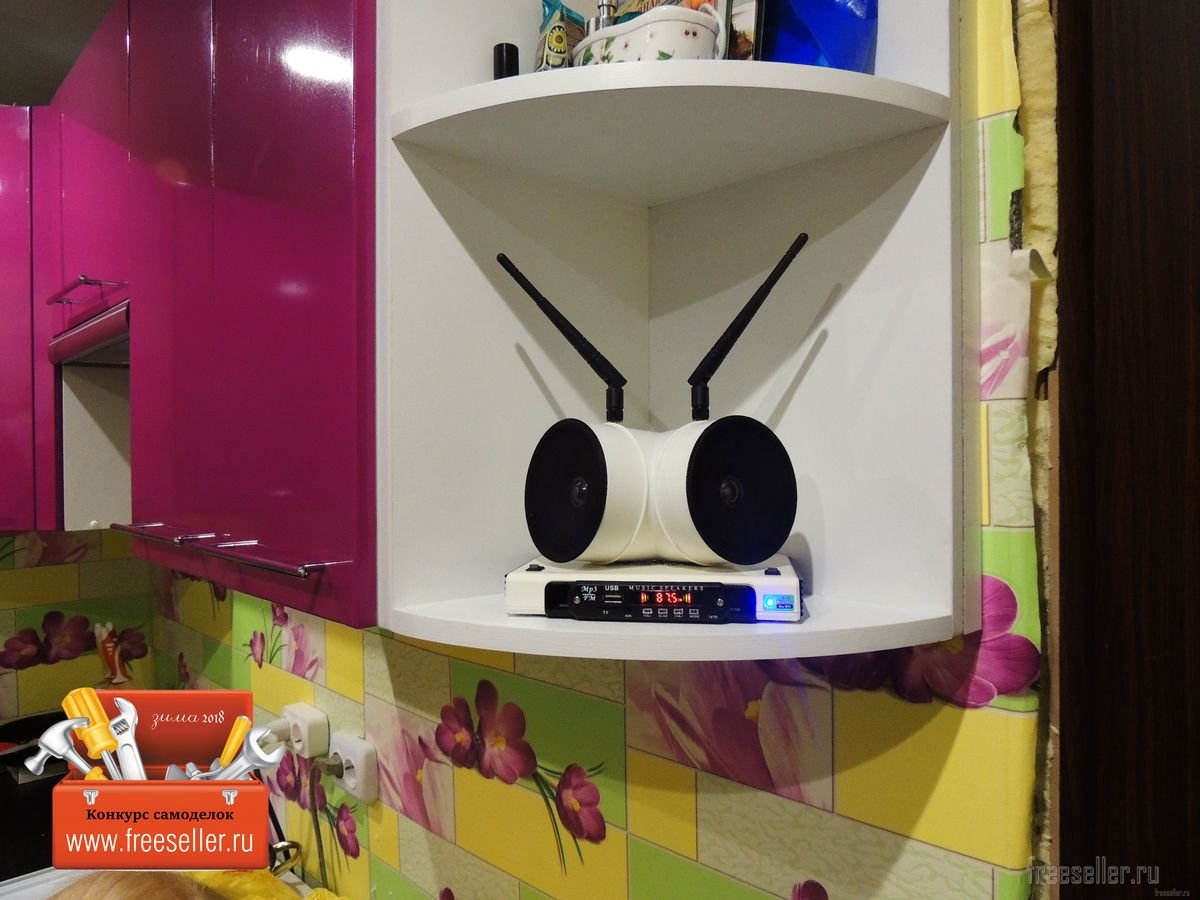

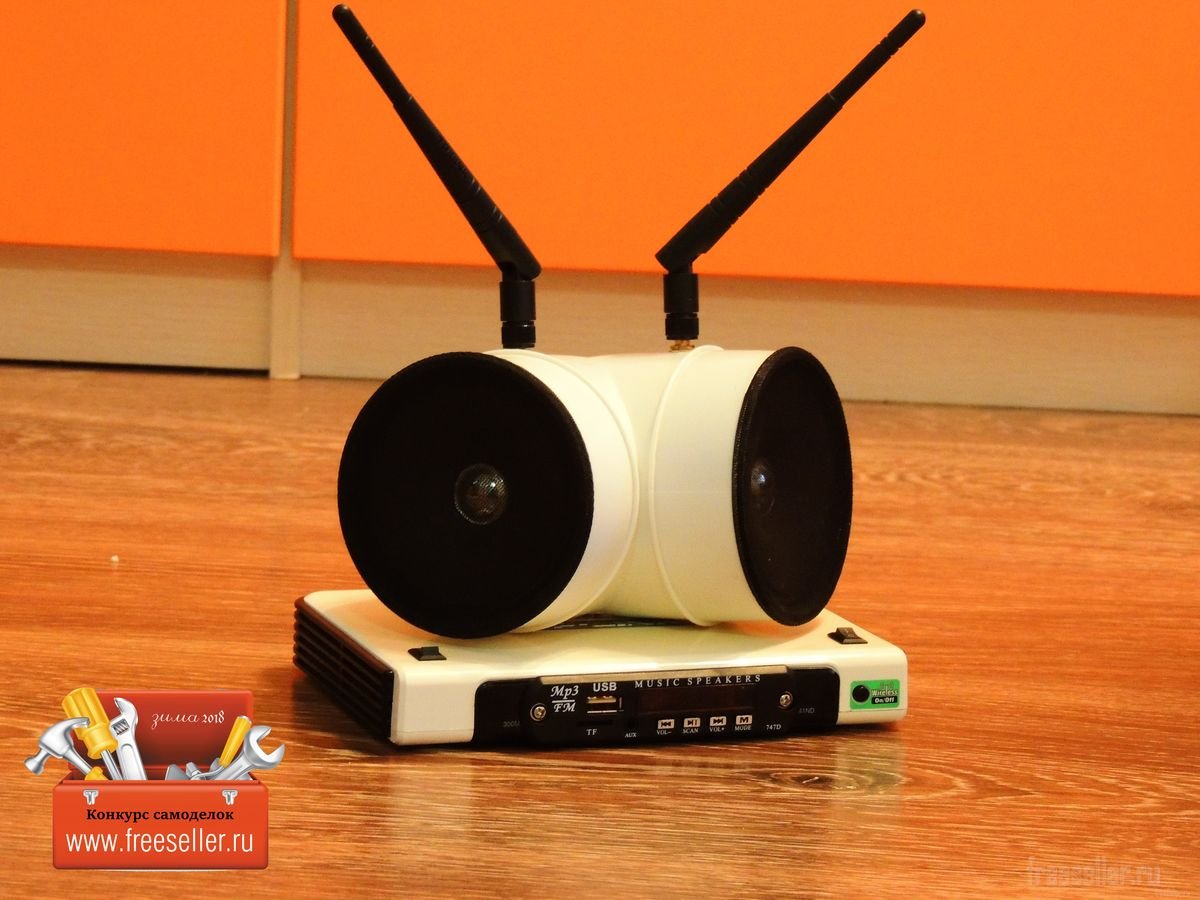

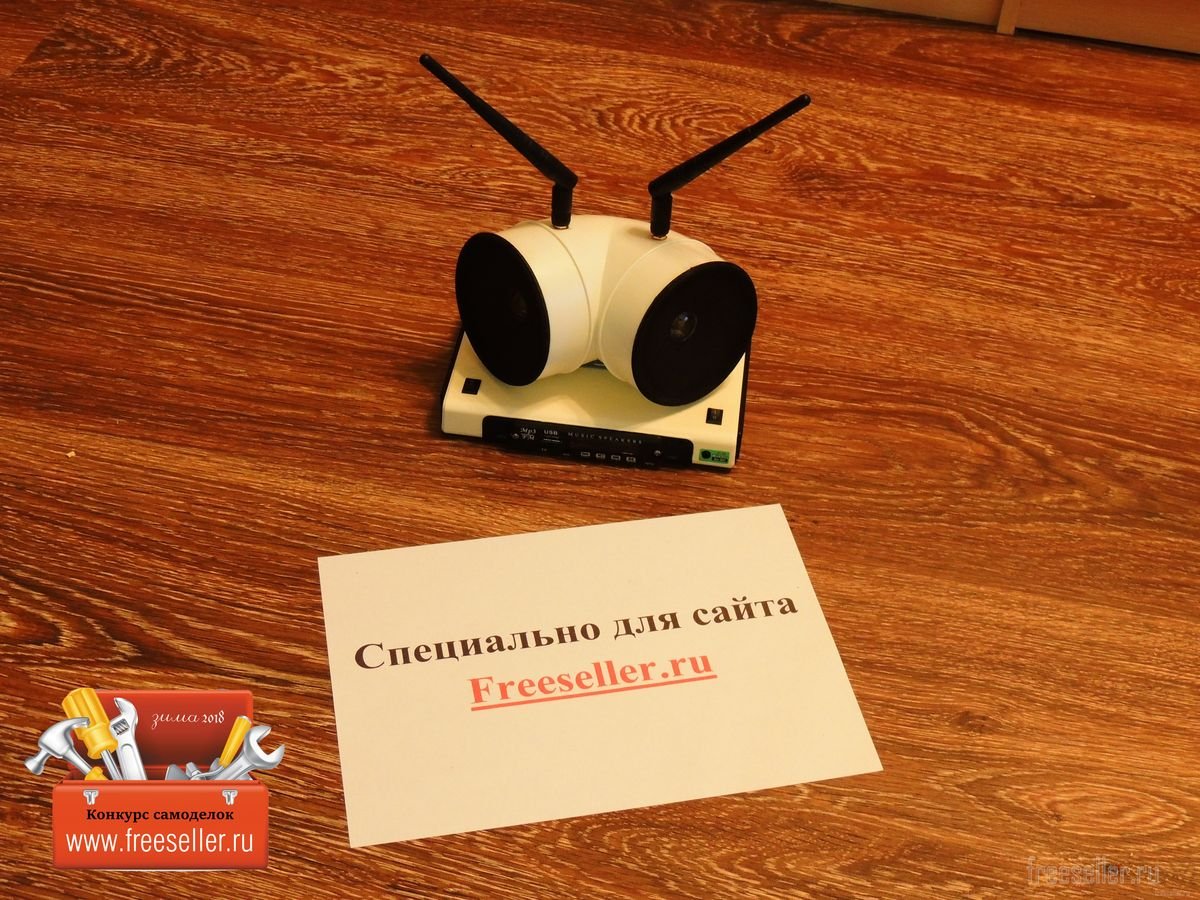

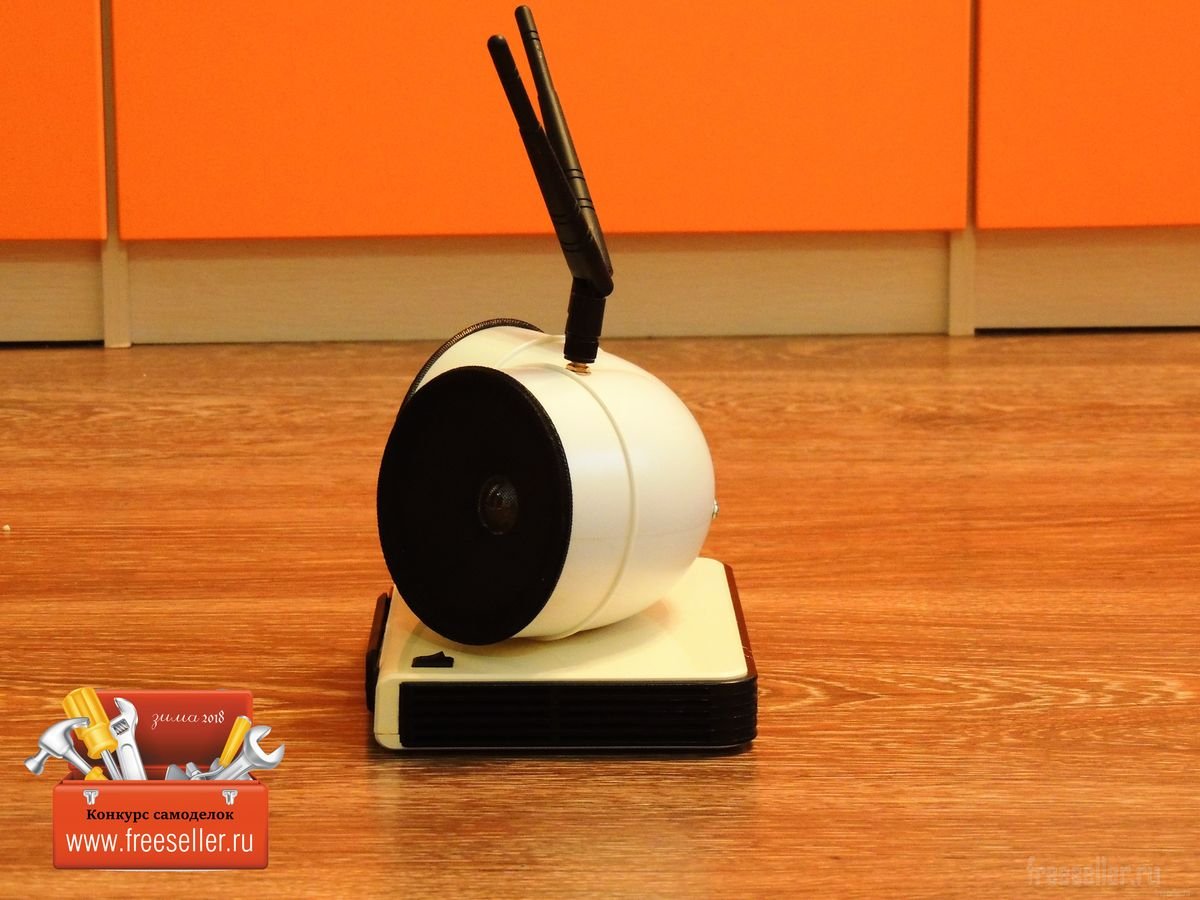

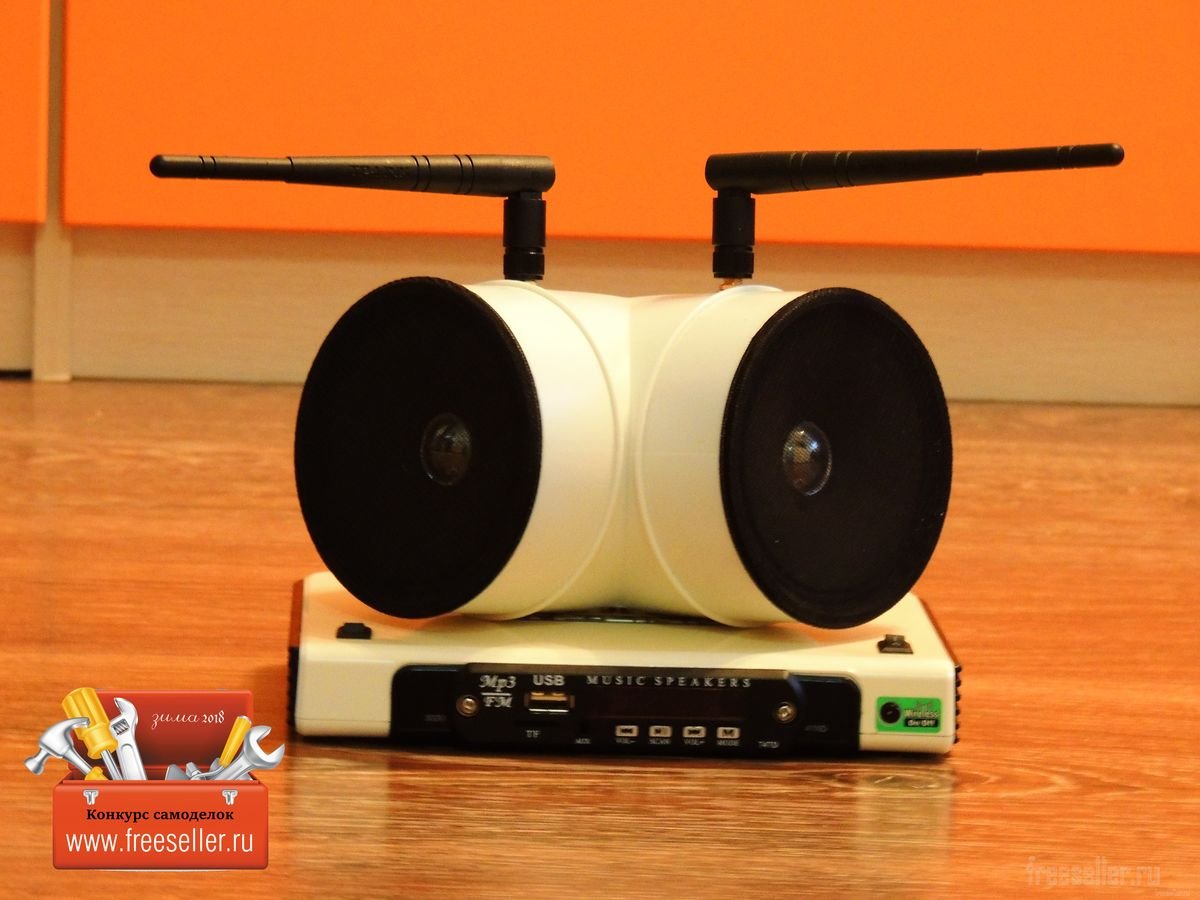

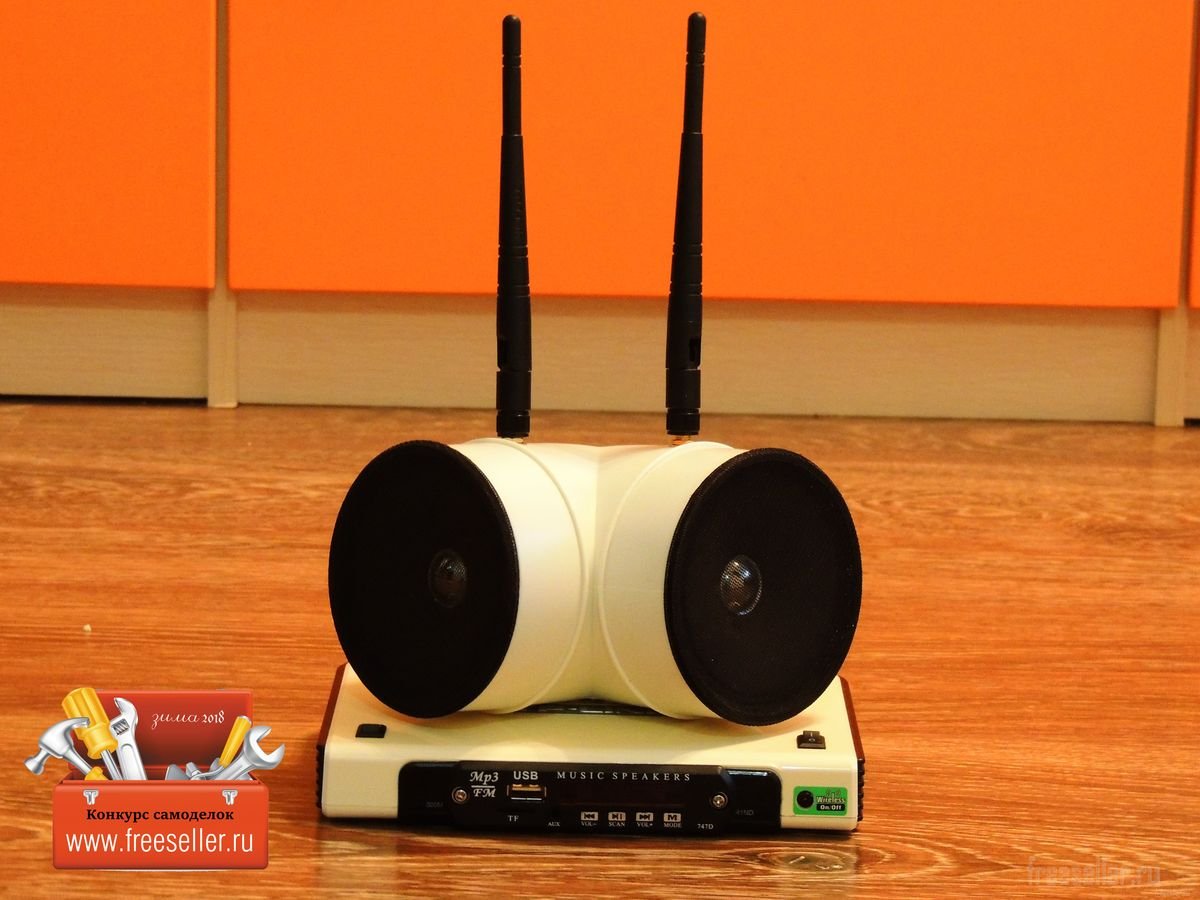

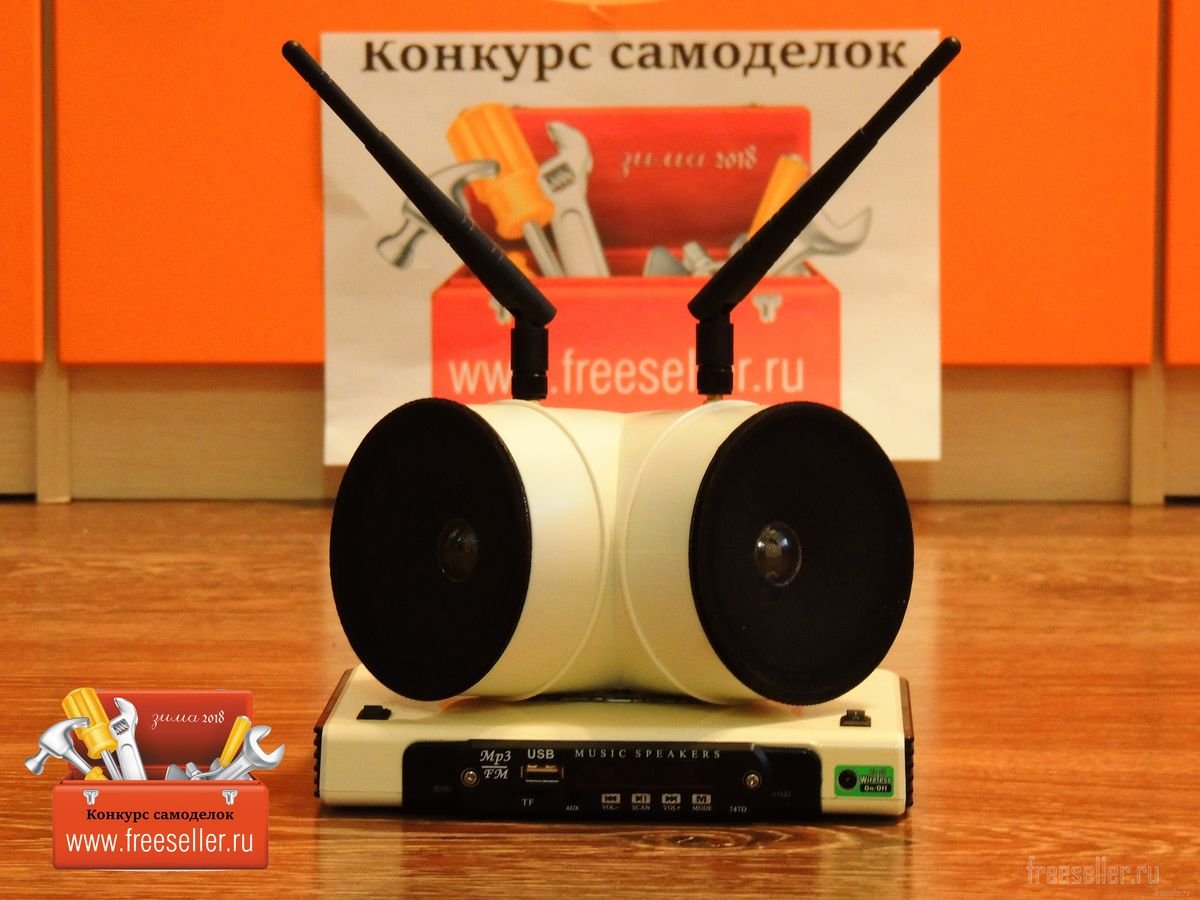

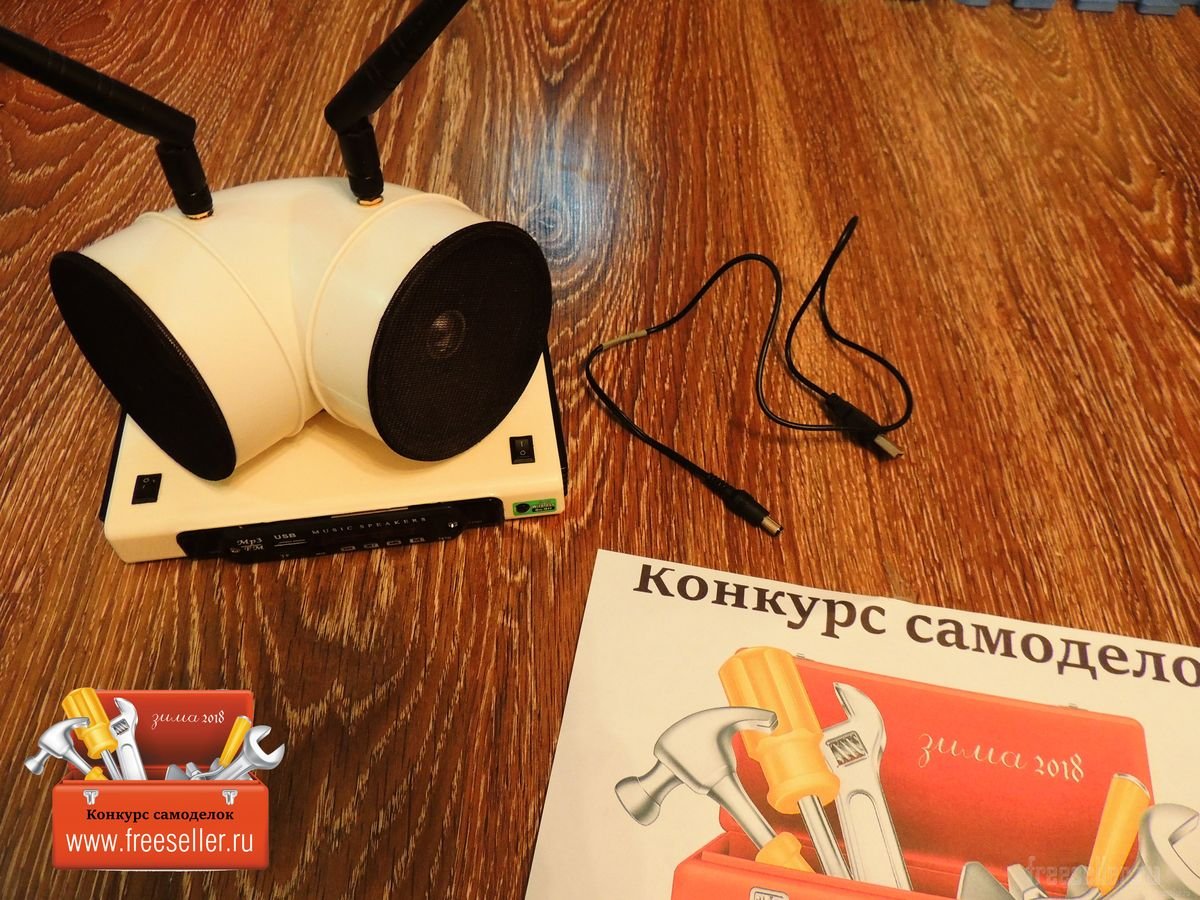

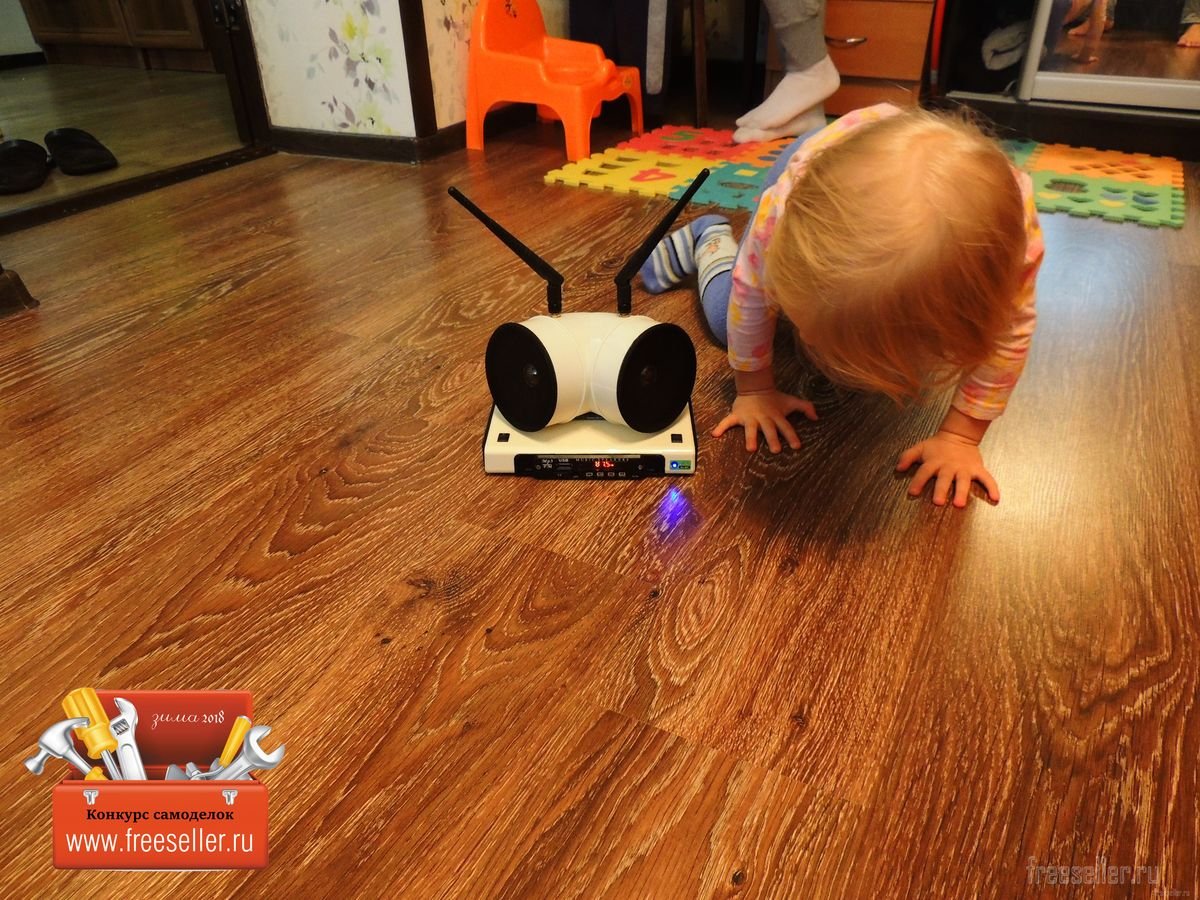

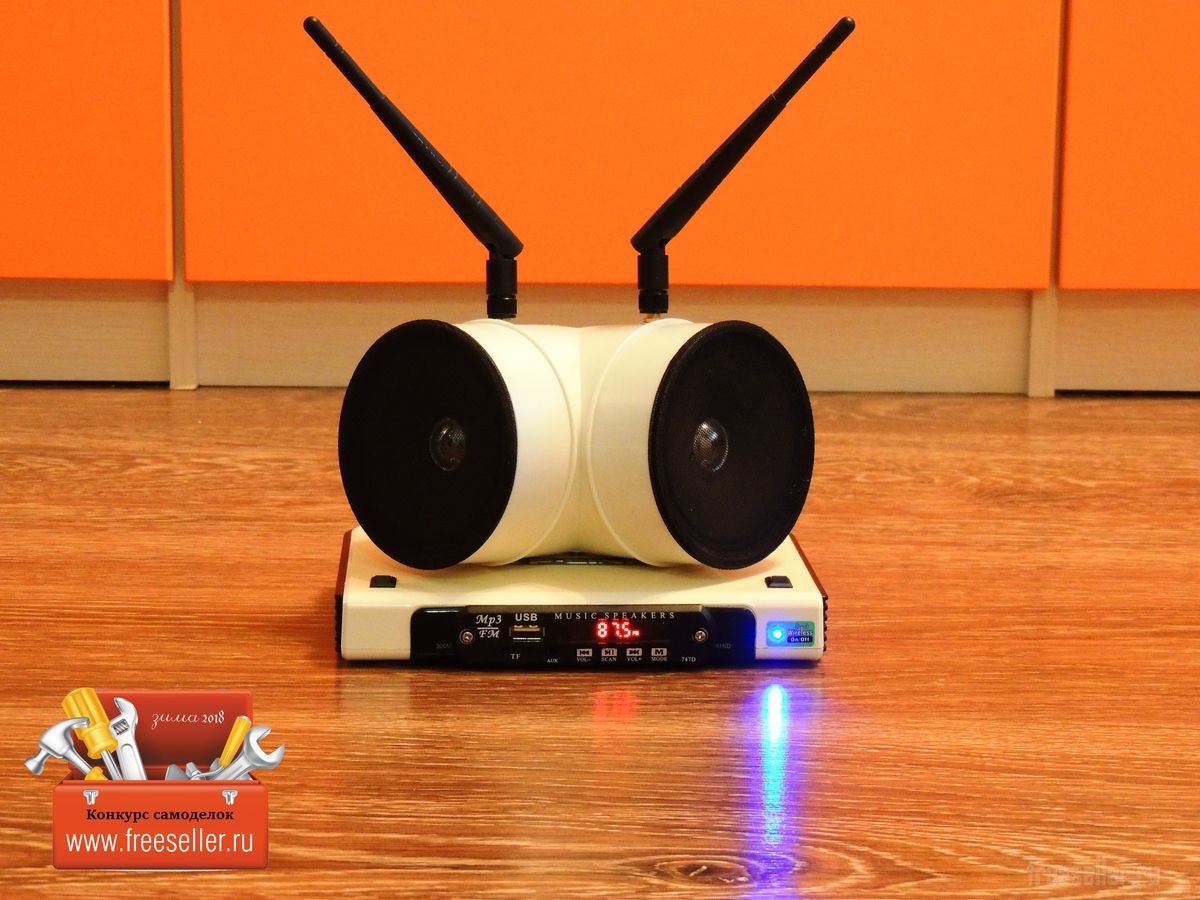

В результате всех проделанных действий вышла вот такая «Оригинальная портативная колонка», которая украсила кухонный интерьер, а также стала игрушкой для моей маленькой дочери.
И в заключение хочу немного добавить.
Возможно, кто-то заметил, что я установил на корпусе две кнопки выключателя, одна из них осталась незадействованной. Так вот, для чего она нужна. Ранее я хотел добавить несколько светодиодов белого цвета на корпус колонки, для того чтобы на случай отключения света, колонку можно было использовать как источник света в квартире.
Но к сожалению, в процессе домашнего ремонта светодиоды где-то затерялись, а поехать купить так и не удалось, поэтому оставил пока так, в скором времени думаю, доделаю.
Возможно, у вас есть предложения, как по-другому задействовать этот выключатель — пишите, буду рад!
На этой прекрасной ноте заканчиваю статью!
Всем спасибо за просмотр, и удачи во всех творческих начинаниях!
