Регулируемый источник питания из блока питания принтера Canon


Делаем своими руками регулируемый источник питания из блока питания принтера Canon.


Много полезных деталей можно извлечь из старых матричных или струйных принтеров. Полированные валы, шаговые двигатели могут пригодиться для сборки небольшого ЧПУ, а так же для многих других самоделок. Блок питания принтера можно использовать для питания электроники, зарядного устройств и так далее. Электродвигатели можно применить для самоходных игрушек, изготовления минидрели (добавив патрон для установки сверла). Получаем также USB разъемы, всякие датчики и разнообразный крепеж.

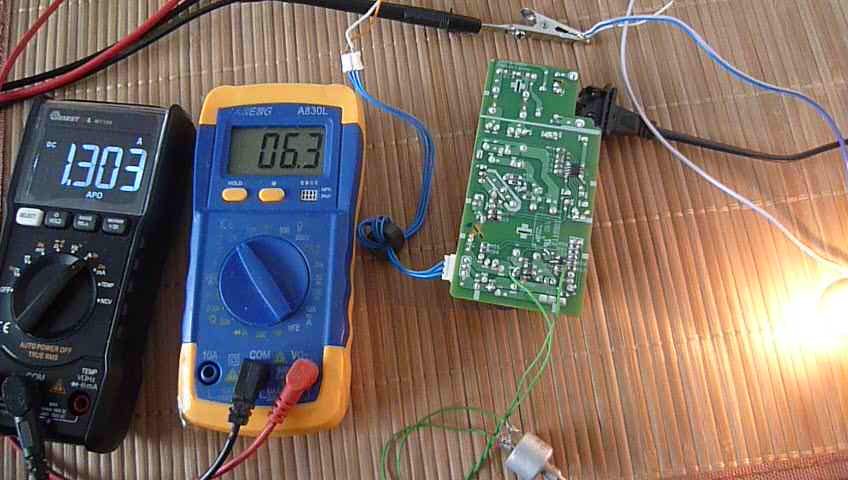

  Регулируемый источник питания из блока питания принтера Canon

В струйных принтерах применяются импульсные блоки питания, некоторые даже на два напряжения и с дежуркой. Напряжение на выходе от 24 до 42 вольт с током от 500мА до 2А. В общем, качественные блоки, далеко не ширпотреб, которые после несложной доработки смогут прослужить ещё не один год. Этот блок питания принтера Canon можно сделать регулируемым от 5 до 24 Вольт Напряжение на выходе этих блоков питания, можно регулировать в широком диапазоне – это самое простая доработка.

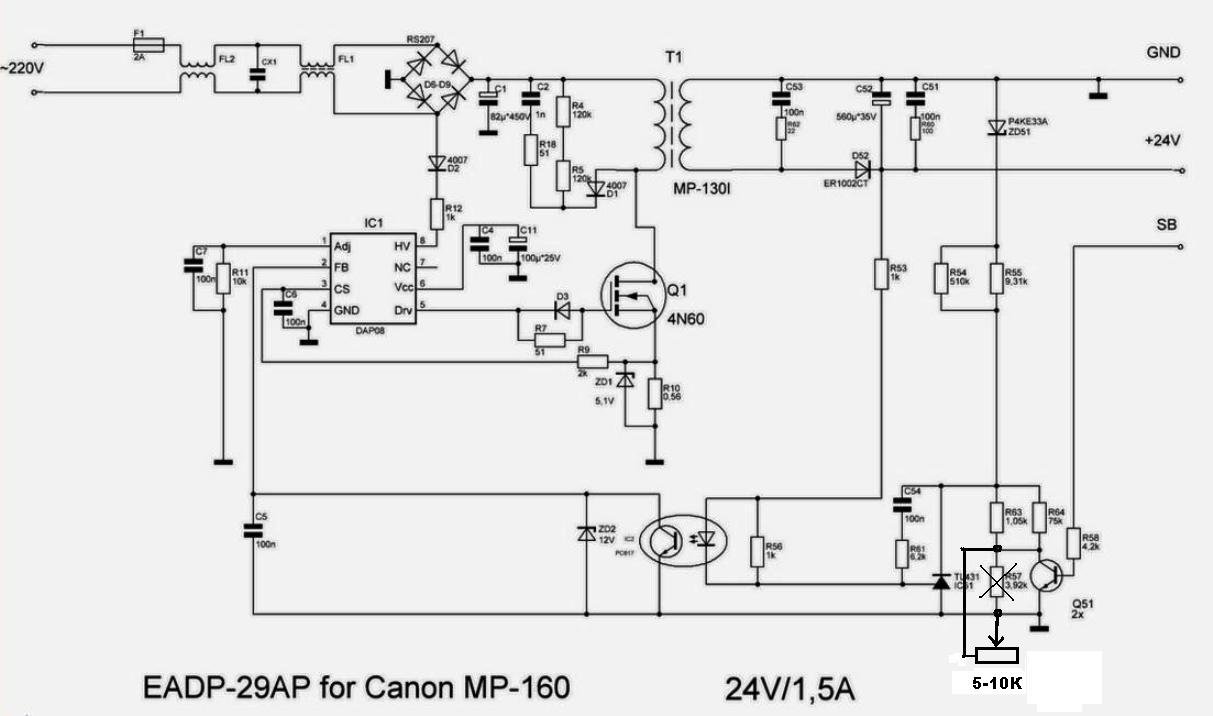

Схема блока питания

Схема регулируемого блока питания

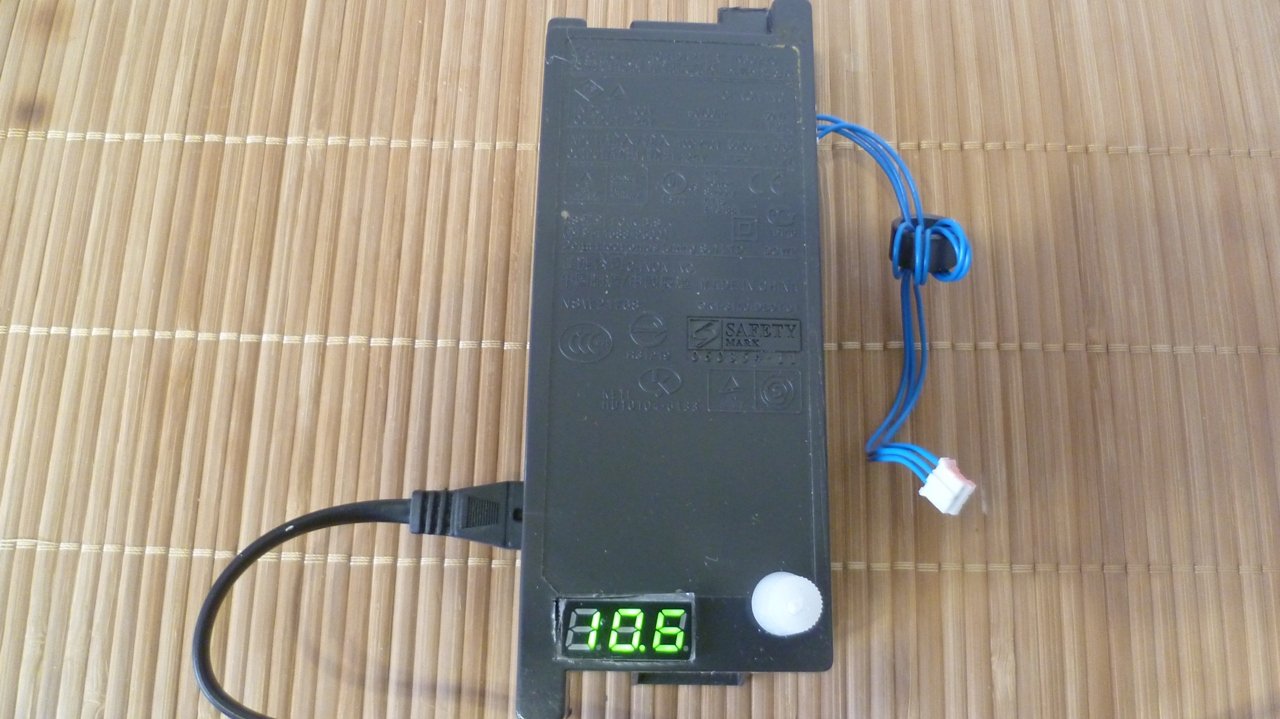

Нужно выпаять резистор R57 и на его место впаять подстроечный резистор на 5-10 Ком. В верхнюю крышку штатного корпуса БП добавляем вольтметр и подстроечный резистор- все готово.

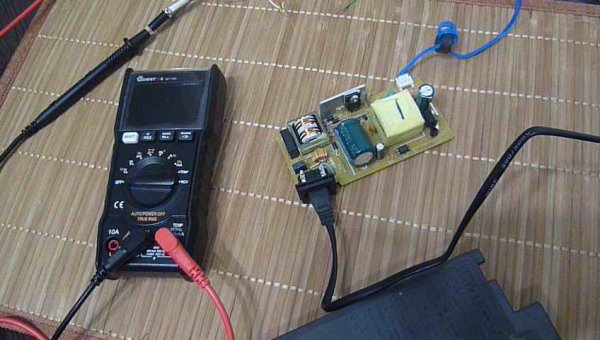

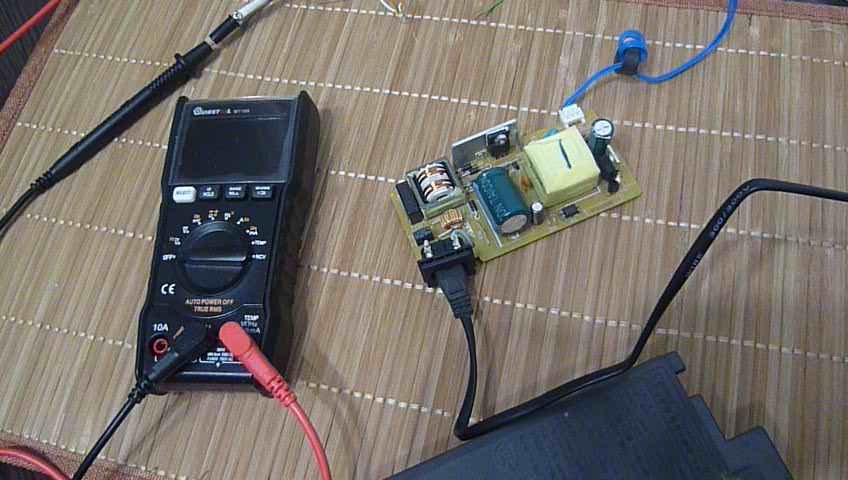

Регулируемый источник питания из блока питания принтера CanonРегулируемый источник питания из блока питания принтера Canon


Переделанный блок питания можно применять в качестве мини лабораторника, зарядного устройства для смартфонов(добавить плату заряда ТР4056), зарядного для «шурика» (добавить плату заряда аккумуляторов CC CV и получим регулирование по току ) и т.п.


Подробнее в видео

Источник информации: Play On


1

комментарий

34 711

просмотров

Похожие самоделки

Комментариев 1
  1. такой же БП, но малость отличается компоновкой и парой резисторов. Видимо для разных моделей принтера чуть меняли форму.
    Менял резистор на подстроечный - увы стоит как вкопанное на 24v.

    Но если чуть другой резюк подкручивать - только вверх можно увеличивать напряжение.
