Как сделать простой регулируемый блок питания.

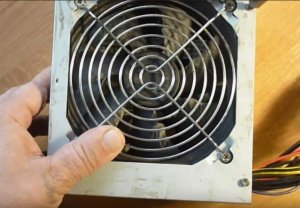

Когда собираю какую либо электронную самоделку, всегда появляется вопрос питания устройства. Сейчас многие применяю блок питания компьютера. У компьютерного блока питания есть ряд преимуществ: большие токи при фиксированных напряжениях, защита от короткого замыкания. Но так же есть и минусы, точней, неудобные моменты: напряжения имеют определенные значения, размер блока.

Решил я для себя сделать малогабаритный блок питания с регулировкой выходного напряжения. Габариты устройства выбрал минимально возможные.

Основные компоненты

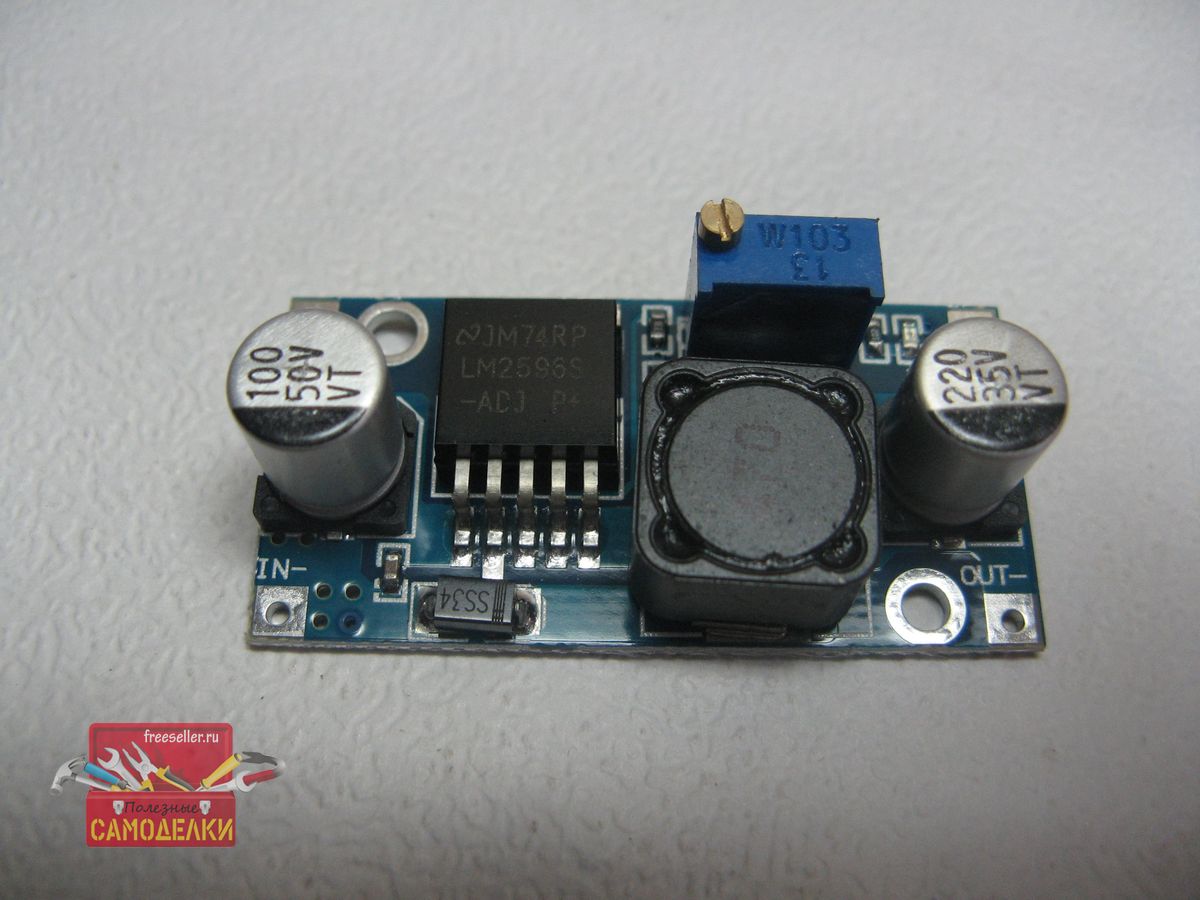

Основой конструкции служит понижающий модуль из Китая. Цена у него довольно низкая и параметры неплохие. Имеется защита от короткого замыкания. Выдерживает ток около 2-х Ампер. Меня устраивает.

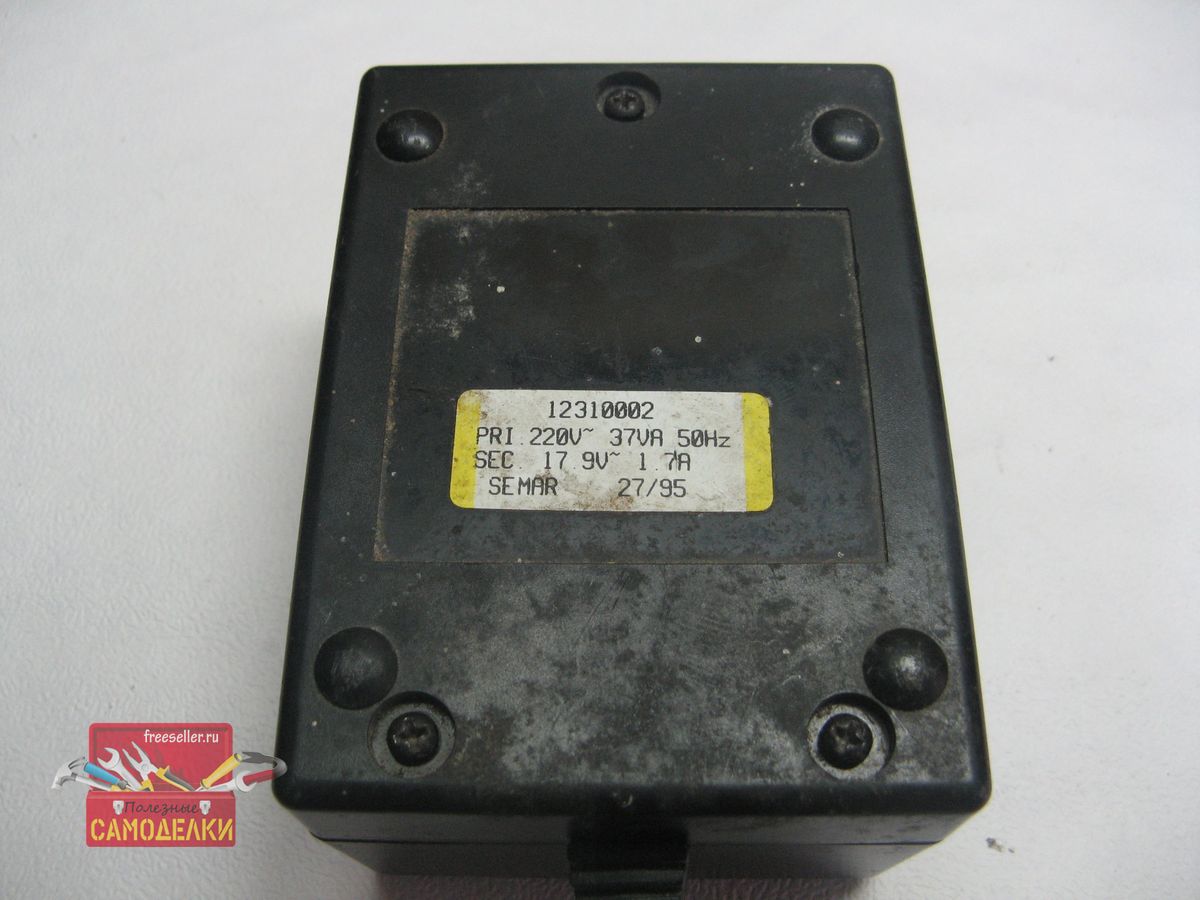

Для понижения сетевого напряжения применю трансформатор. Давно лежал без дела. У меня он на 17.9 Вольт и током около 1.7 Ампера.

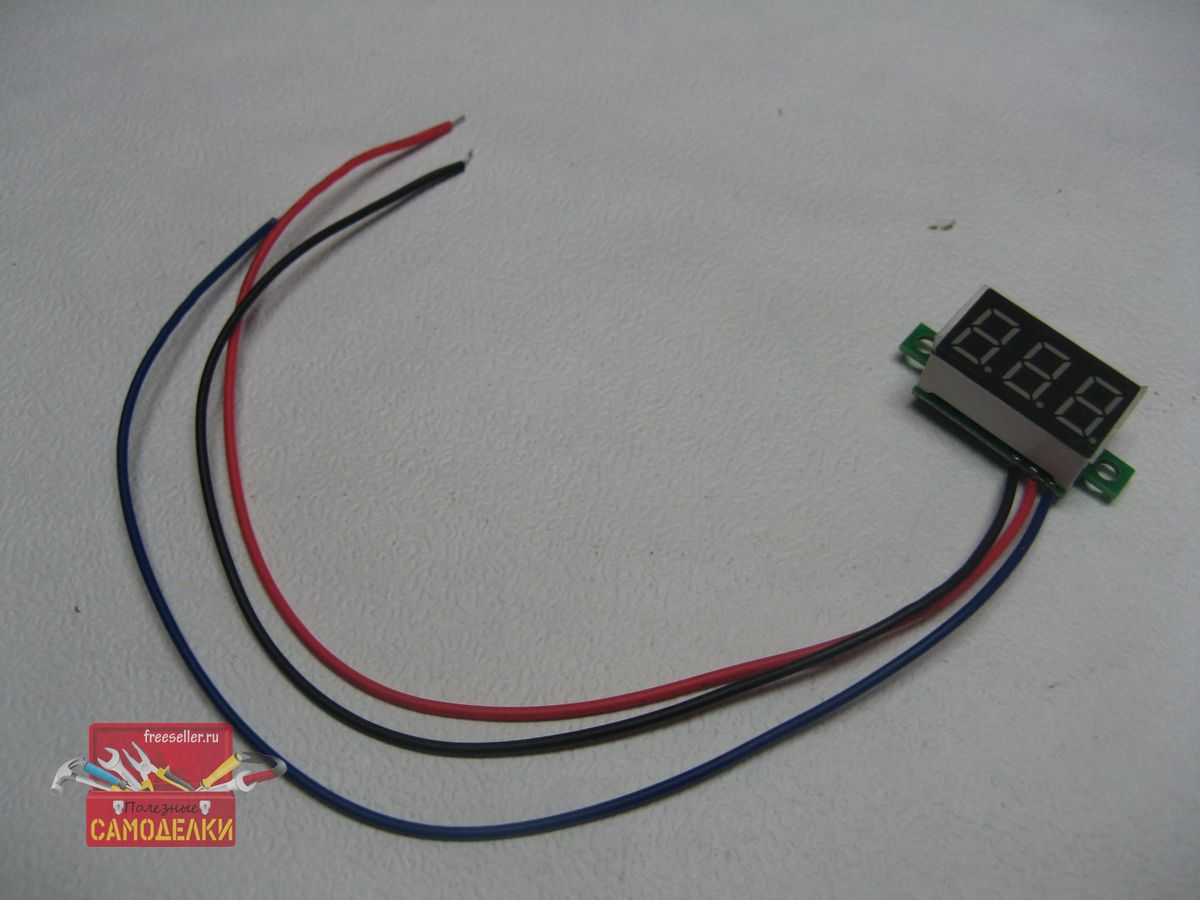

Индикатором выходного напряжения служит вольтметр из Китая. Он маленький и довольно точный.

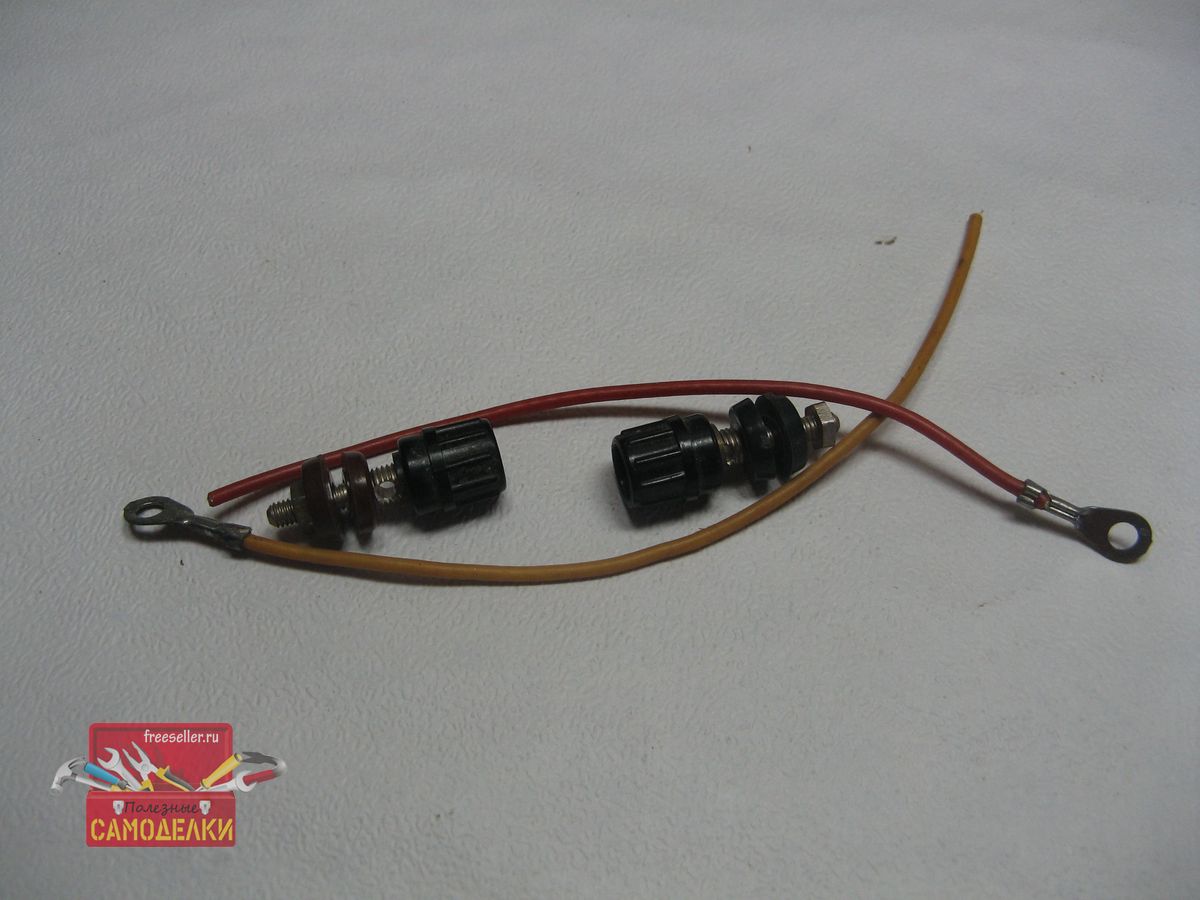

Клеммы применю от старого прибора. Они крепкие и мощные. Так же нашел провода с обжатыми наконечниками под отверстия 4 мм.

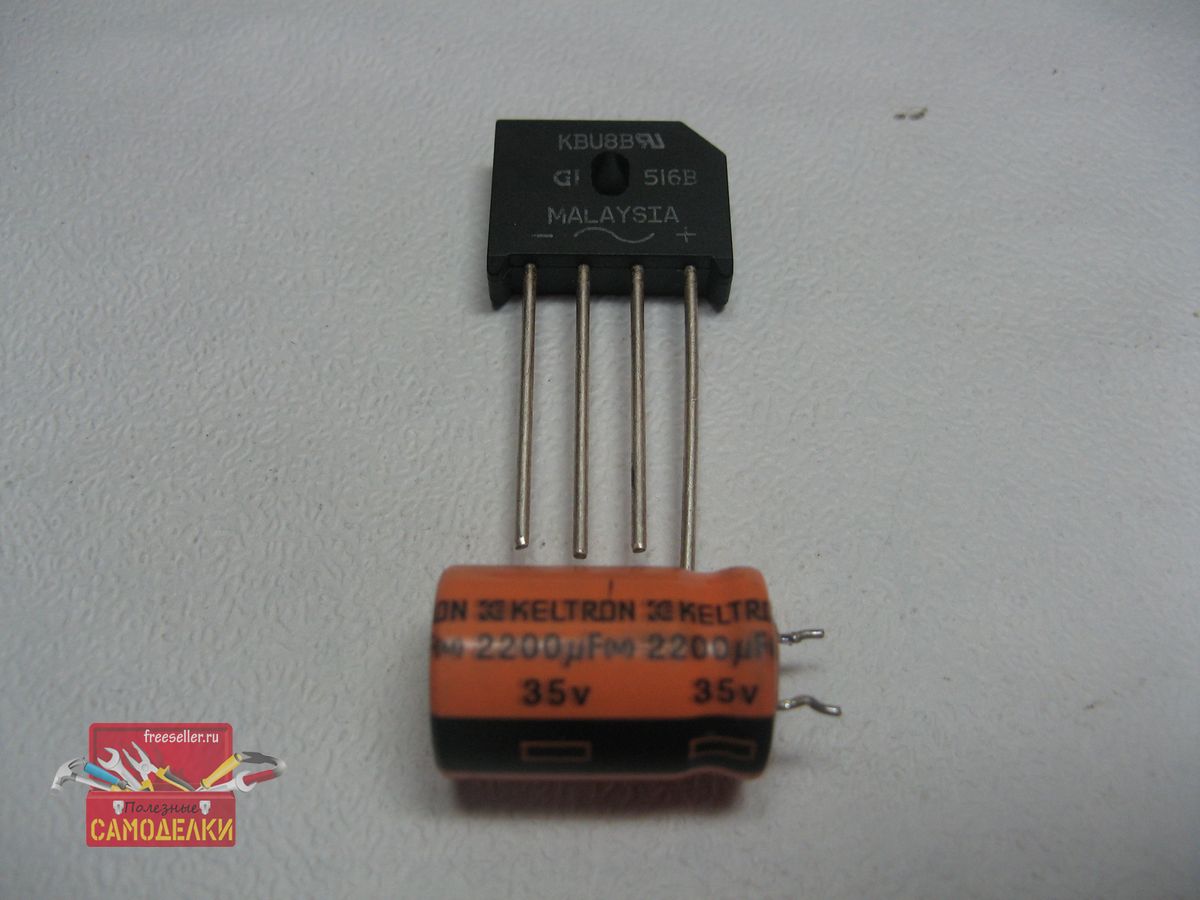

Выпрямлять переменное напряжение буду готовым диодным мостом. Сглаживать пульсации буду электролитическим конденсатором.

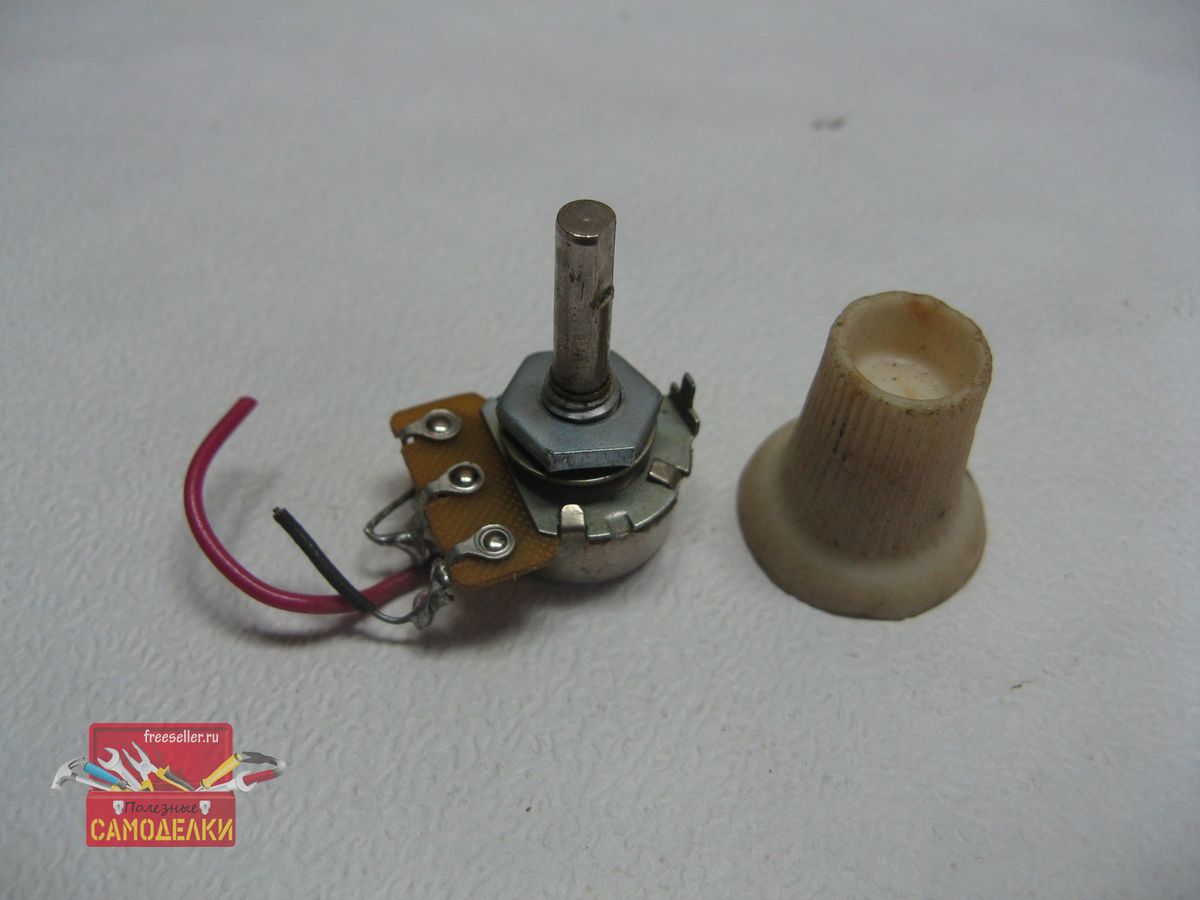

Для комфортной регулировки напряжения, резистор вынесу на корпус блока питания. Как же подобрал старенькую ручку для резистора.

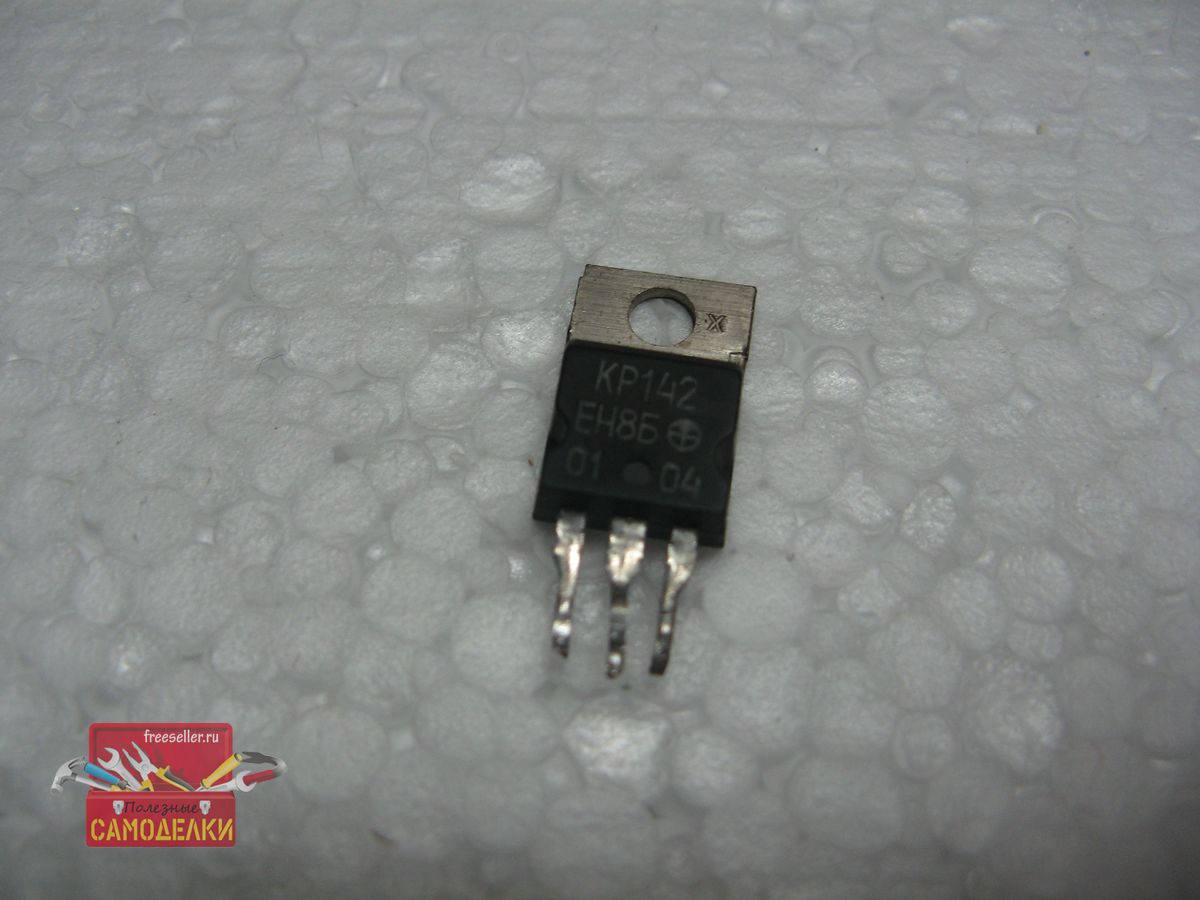

Питать вольтметр буду от отдельного стабилизатора напряжения. Применил отечественный на 12 вольт. Если питать вольтметр от выходного напряжения, то индикация его загорается от 4 вольт. Блок же выдает напряжение ниже и отображение прибора будет отсутствовать.

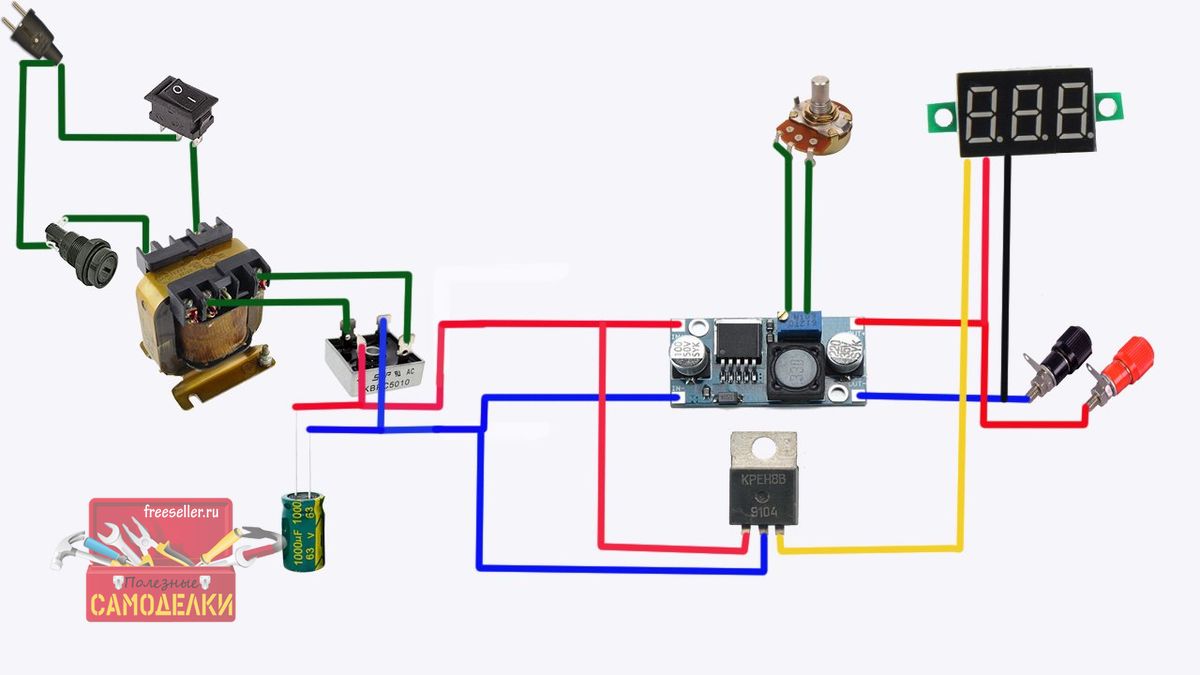

Теперь о схеме. Схема простая и трудностей сборки возникнуть не должно.

Нарисовал максимально понятно.

Сборка блока питания

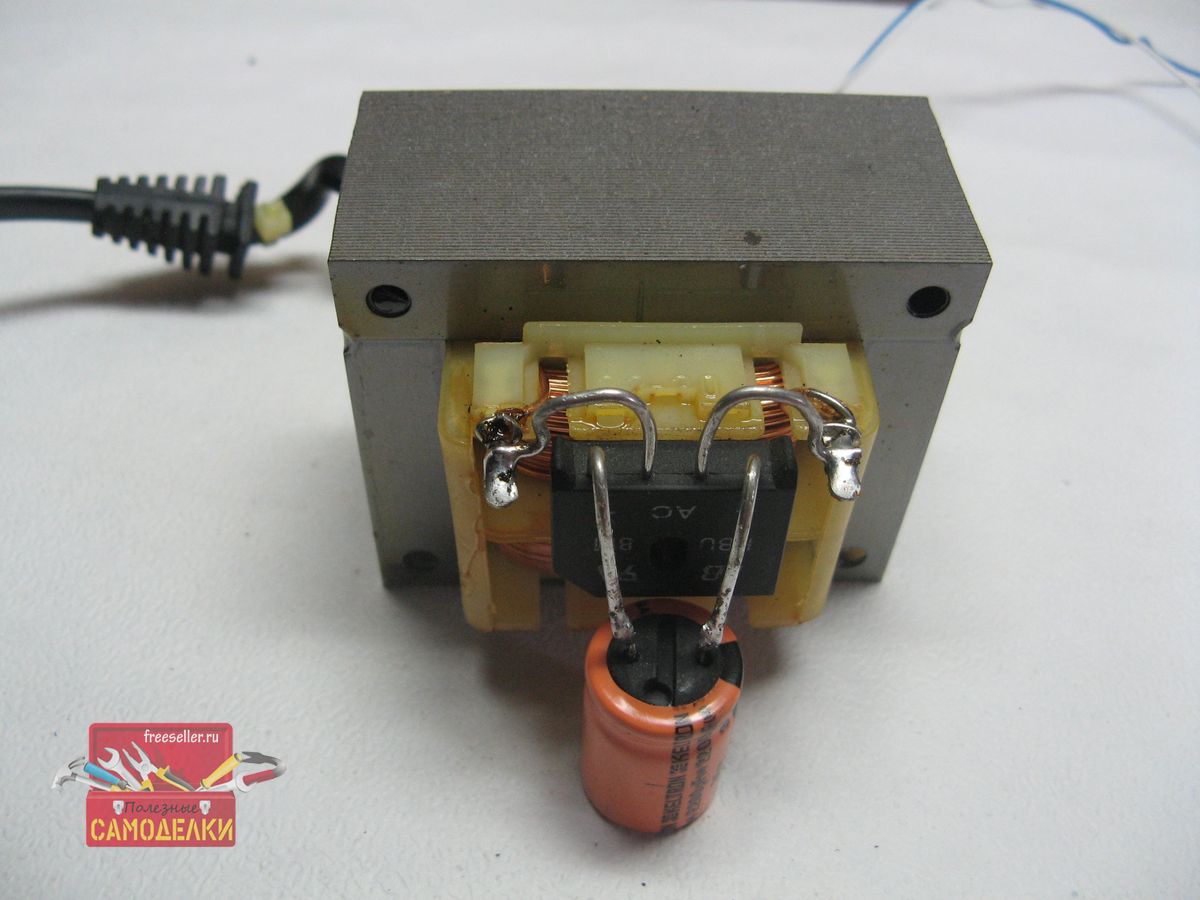

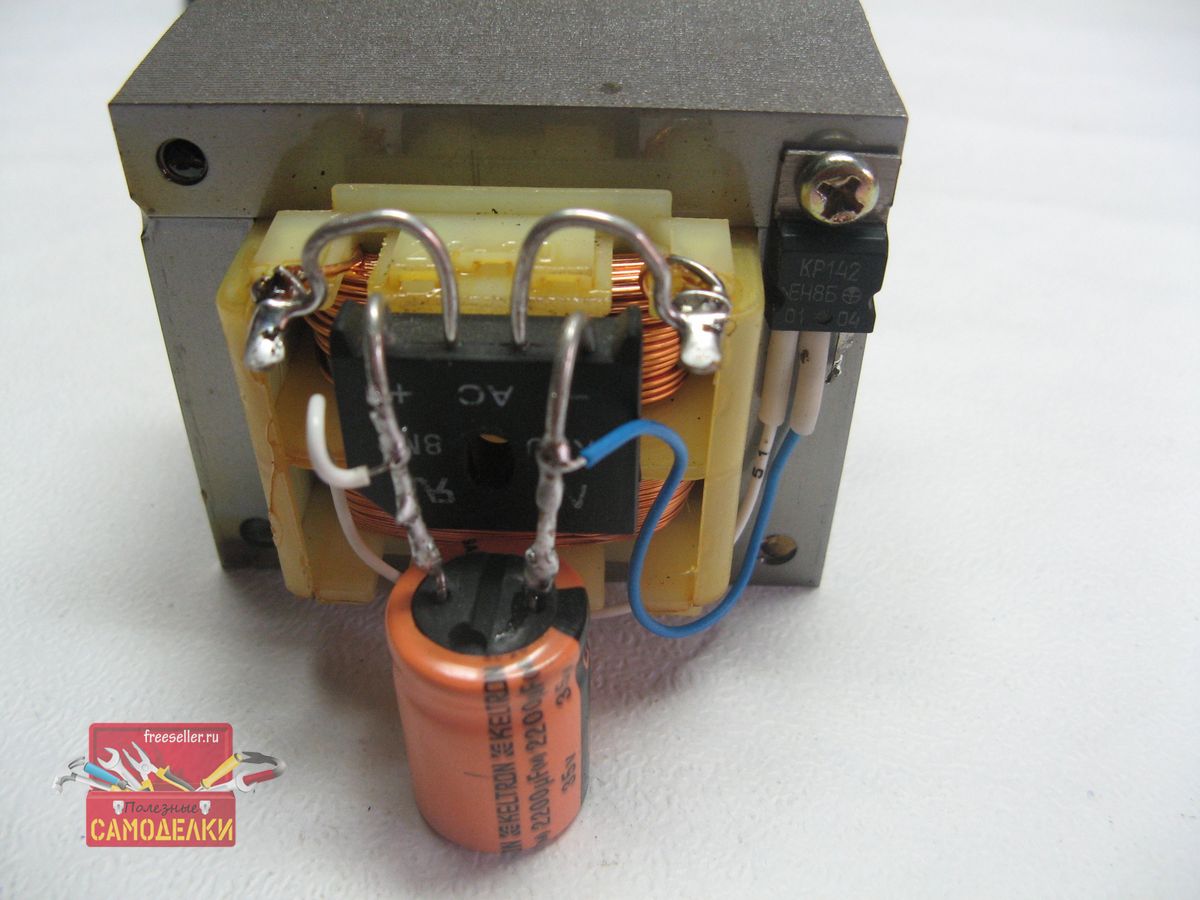

Для начала разбираем корпус трансформатора и вынимаем последний. К трансформатору припаиваем диодный мост и конденсатор.

Стабилизатор для питания вольтметра припаял и прикрутил к корпусу.

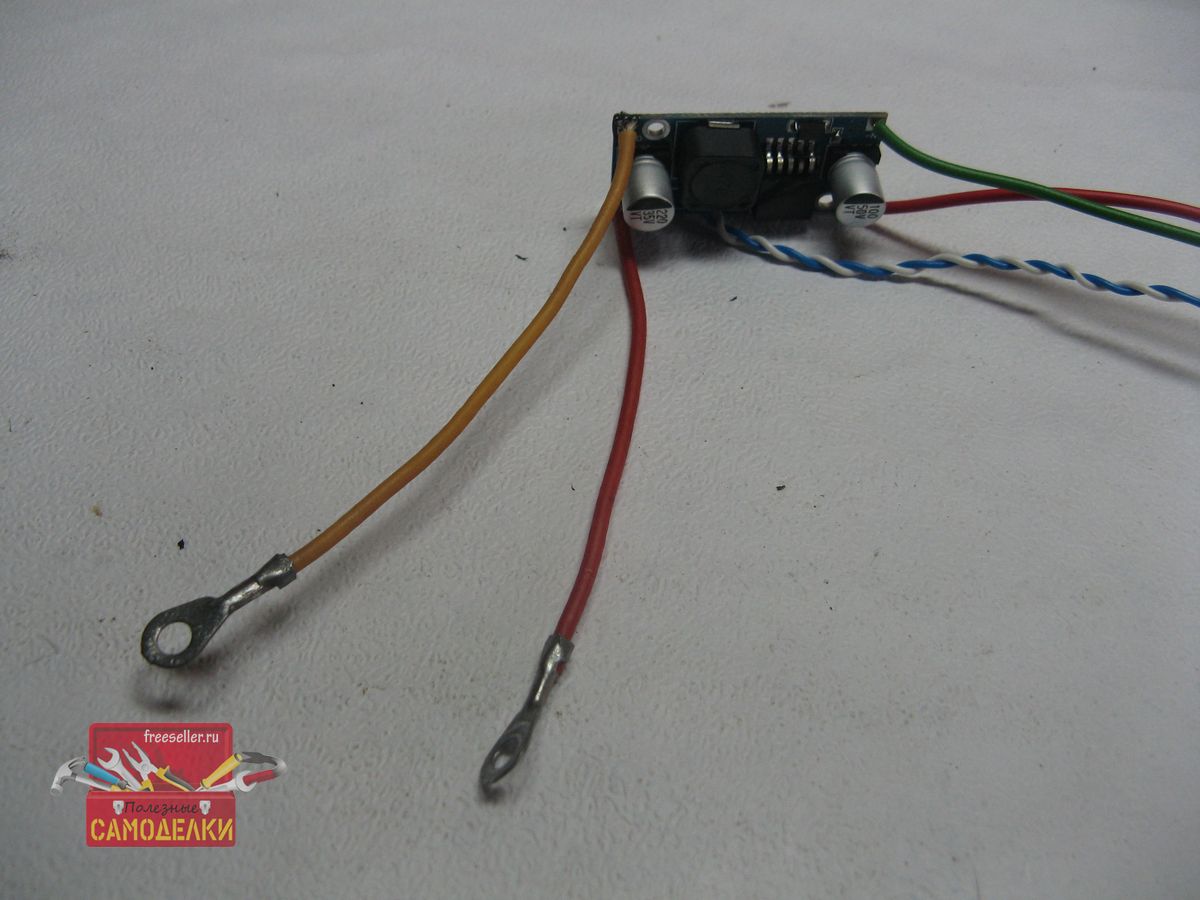

К понижающему модулю припаял провода с наконечниками, и выпаял резистор. Вместо резистора впаял провода.

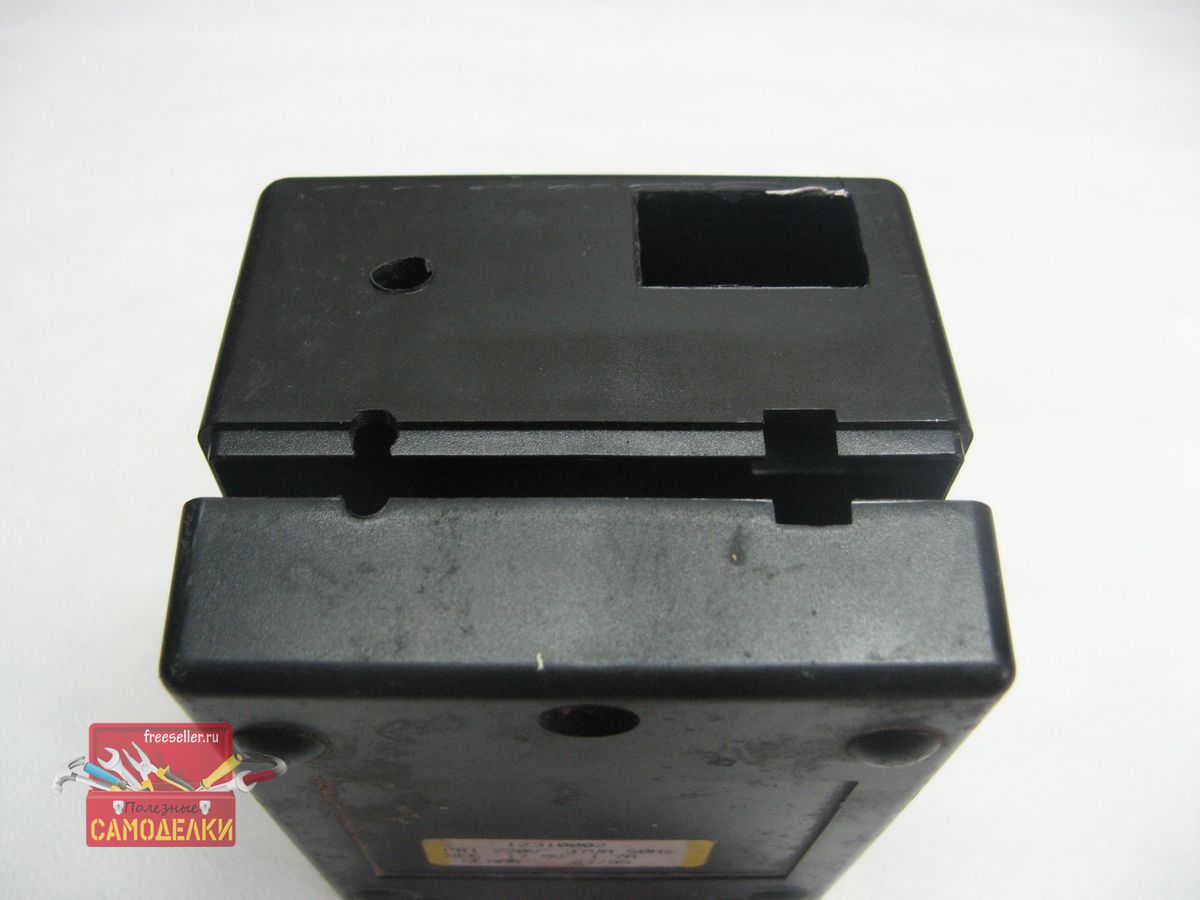

На корпусе размечаем отверстия и вырезаем. Так же отверстия которые были ранее на блоке не дорабатываем практически.

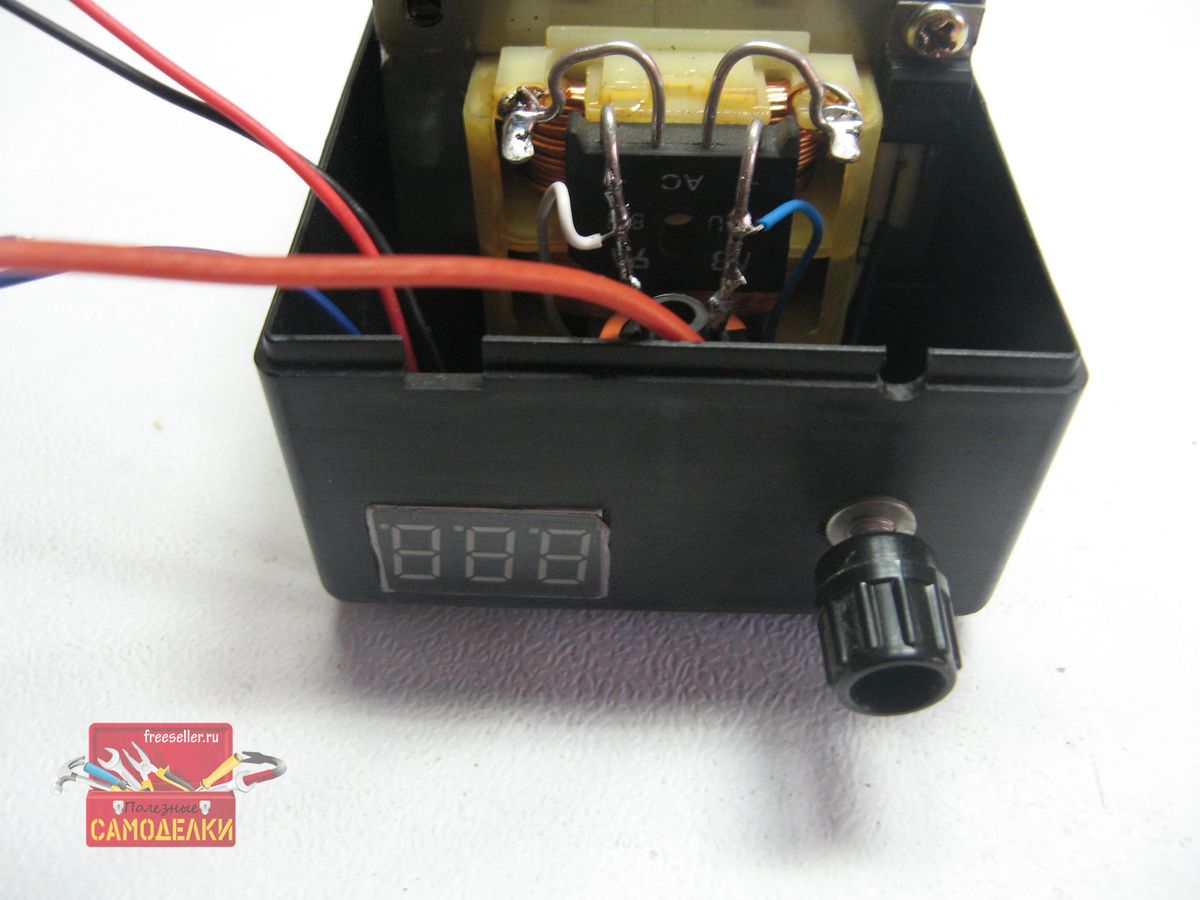

Устанавливаем вольтметр и одну клемму.

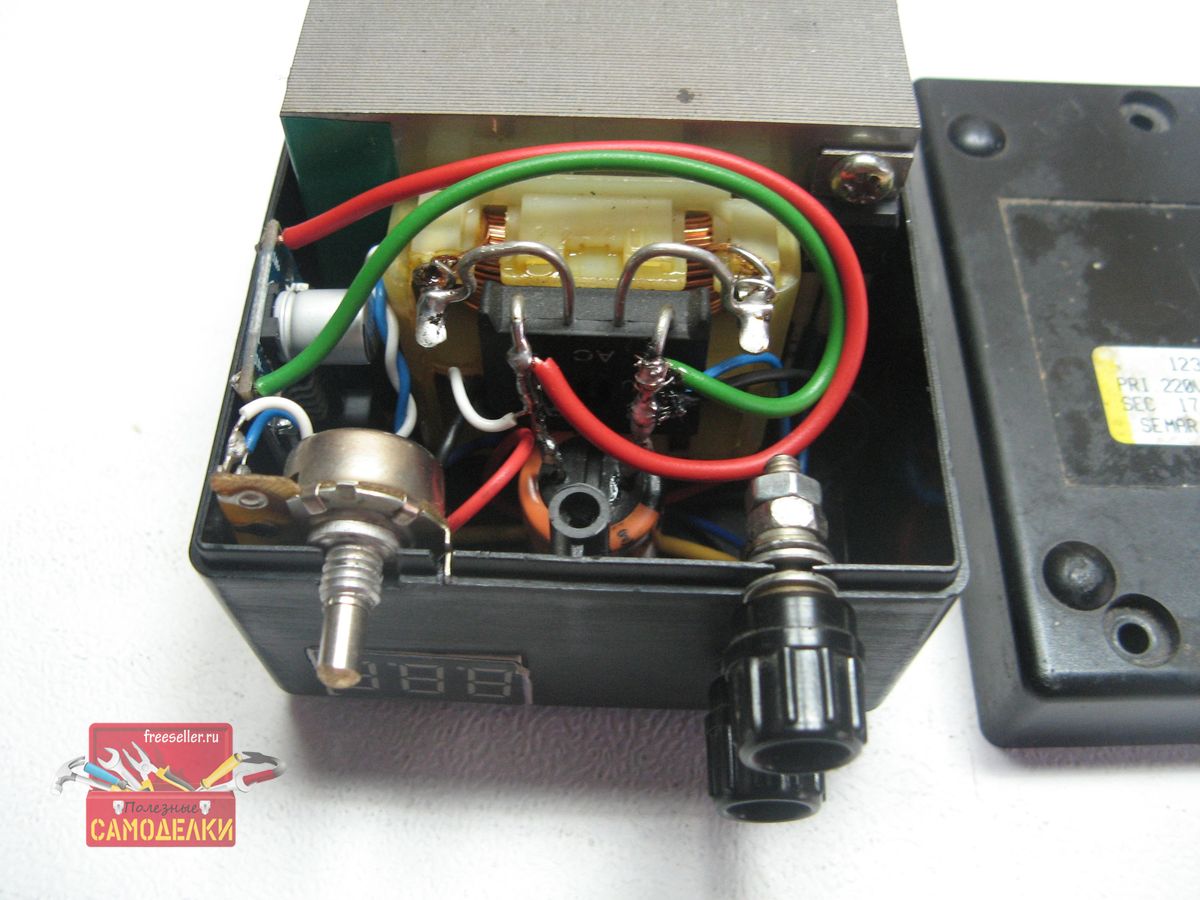

Плату преобразователя устанавливаем в уголок около трансформатора. Регулировочный резистор припая и его буду ставить на шве корпуса. Вторую клемму тоже установлю на шов. При закрытии корпуса они зафиксируются надежно.

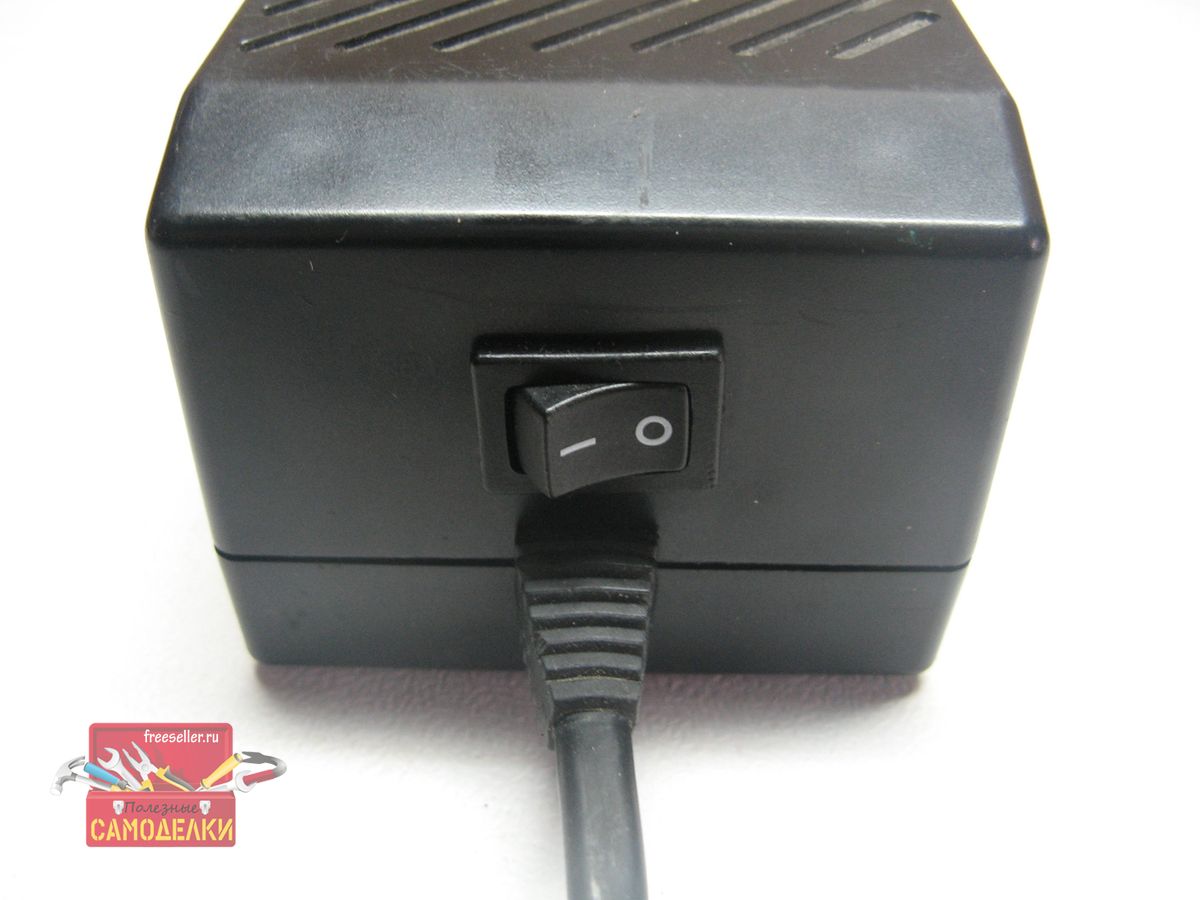

Выключатель питания установил на заднюю панель блока.

Плюсовую клемму подкрасил лаком для ногтей. Блок питания регулирует напряжение от 1.23 Вольта до 19 Вольт.

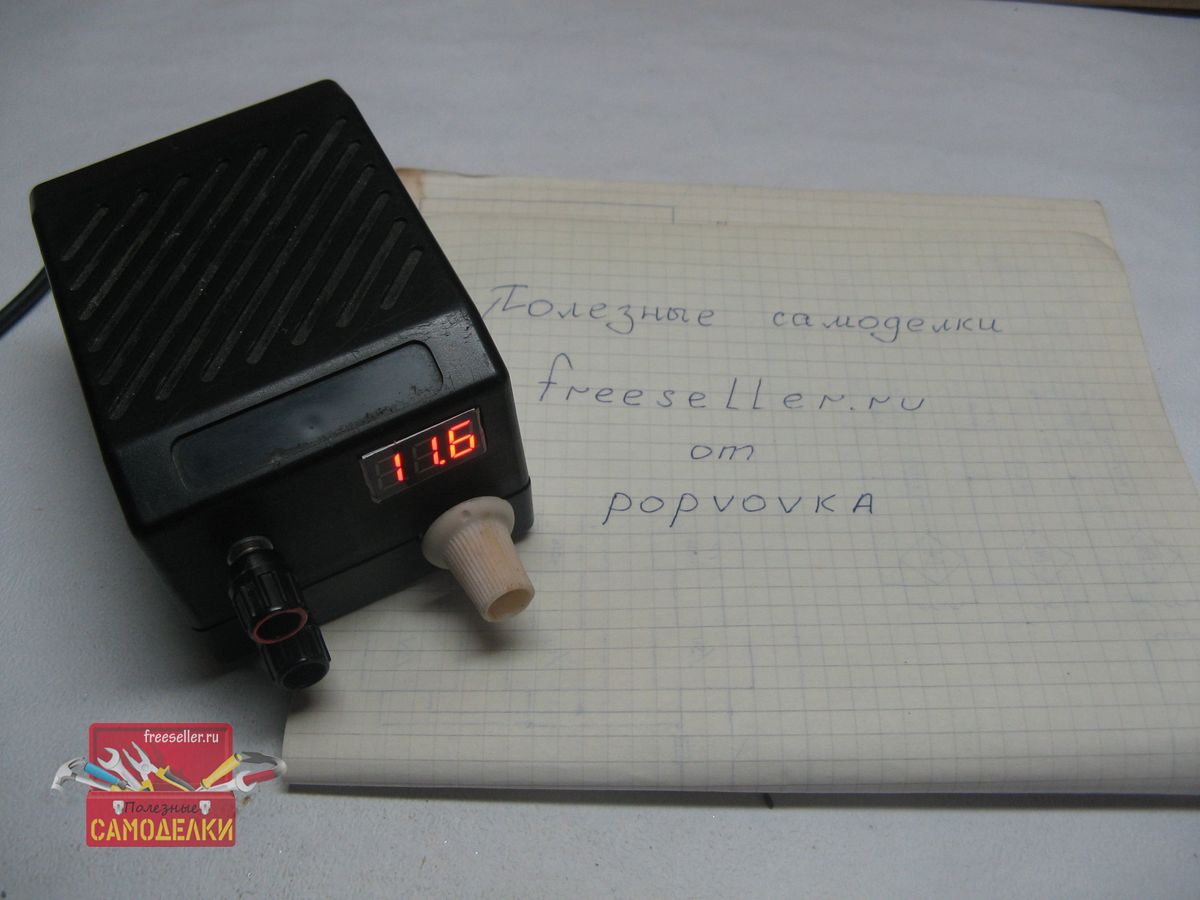

Такой вот компактный блок питания получился.

Сборку смотрим на видео:
