Подвесной лабораторный блок питания из доступных компонентов

Как сделать подвесной лабораторный блок питаниясвоими руками.

Давно хотелось собрать компактный лабораторный блок питания, далее ЛБП. Я уже собирал ЛБП, но он получился тяжеловатый. Он включал в себя трансформатор и диодный мост на отечественных диодах. Теперь же я решил собрать на модулях. Они легкие, компактные и довольно мощные.

Материалы

• понижающий модуль;
• регулировочный модуль;
• корпус;
• индикатор напряжения и тока;
• сетевой тумблер;
• регулировочные резисторы;
• клеммы;
• инструменты.

Описание материалов

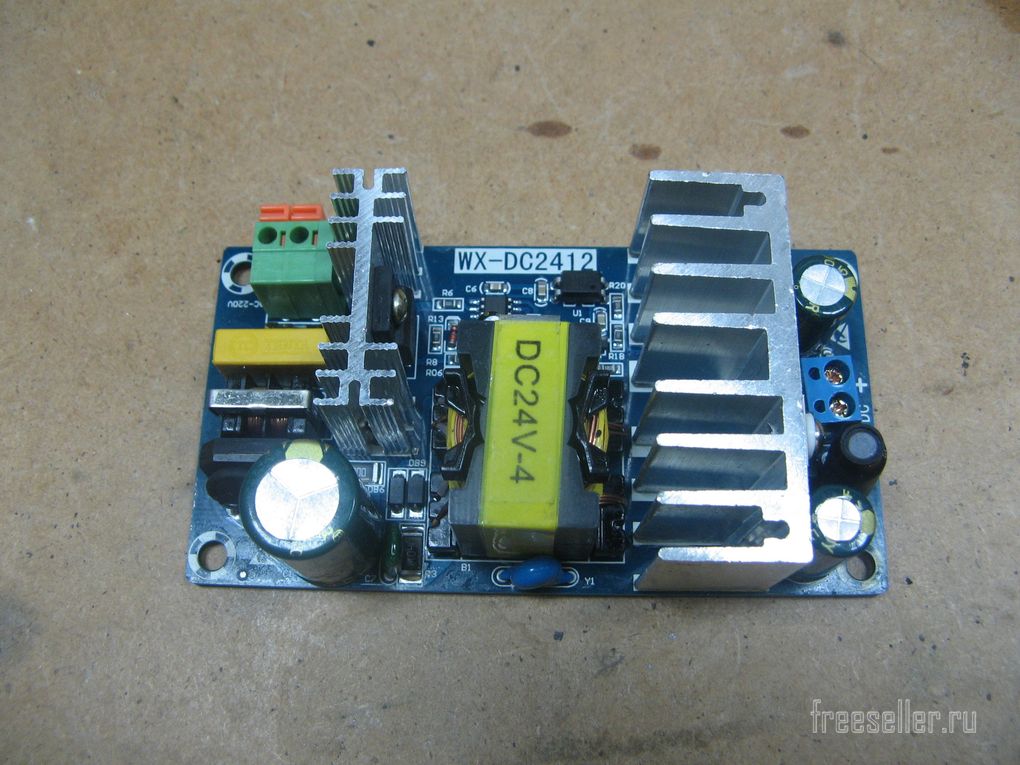

Понижающий модуль из Китая. Выходное напряжение составляет 24 вольта, то 4 ампера. Модуль компактный, что в моем случае в самый раз.

;

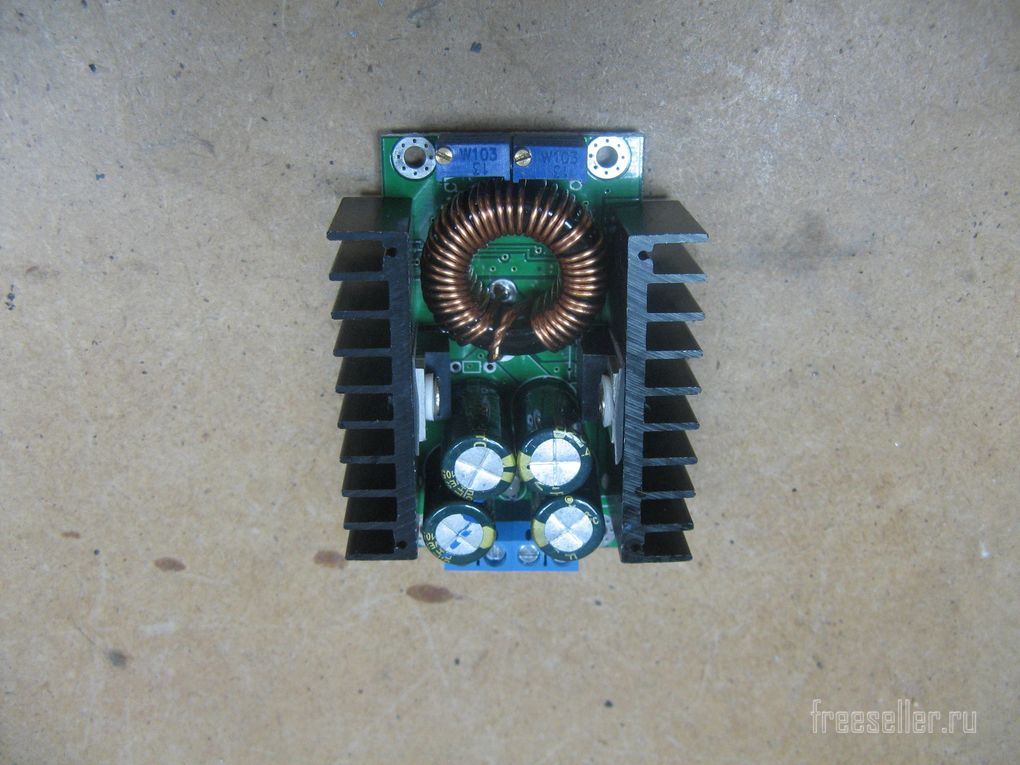

Регулировочный модуль из Китая. Вроде как за 300 Ватт. Но у меня ограничено 4 Амперами понижающего модуля, то есть до 100 Ватт.

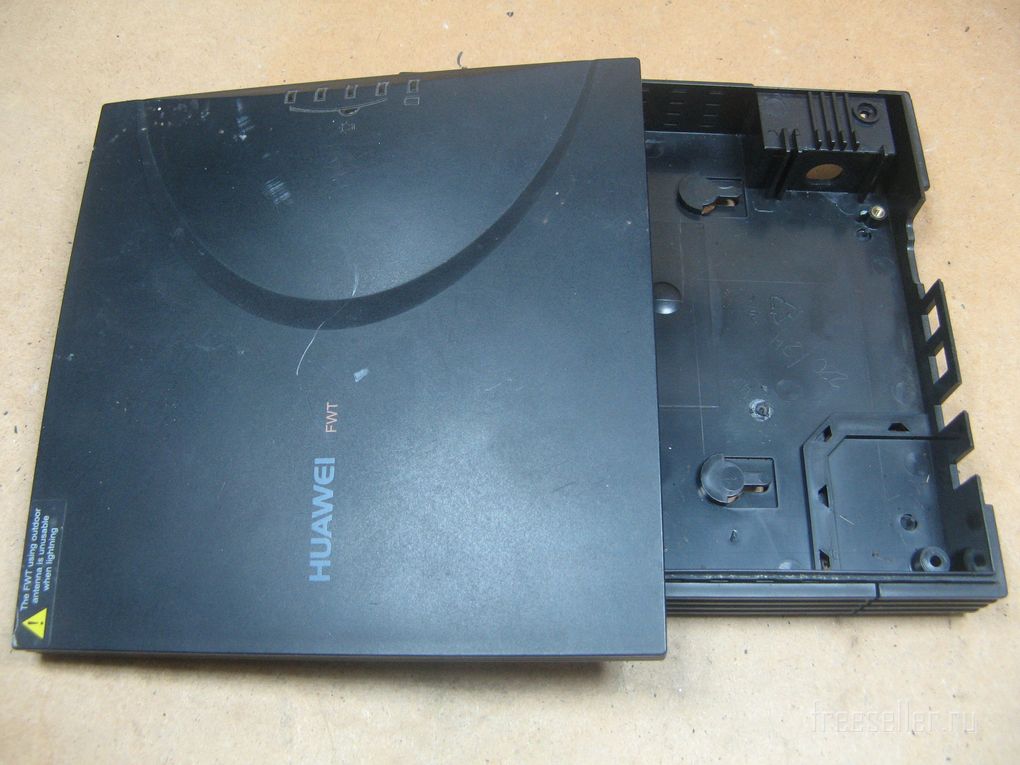

Корпус от старого модема или роутера. Корпус крепкий и плоский, но мои комплектующие влезут.

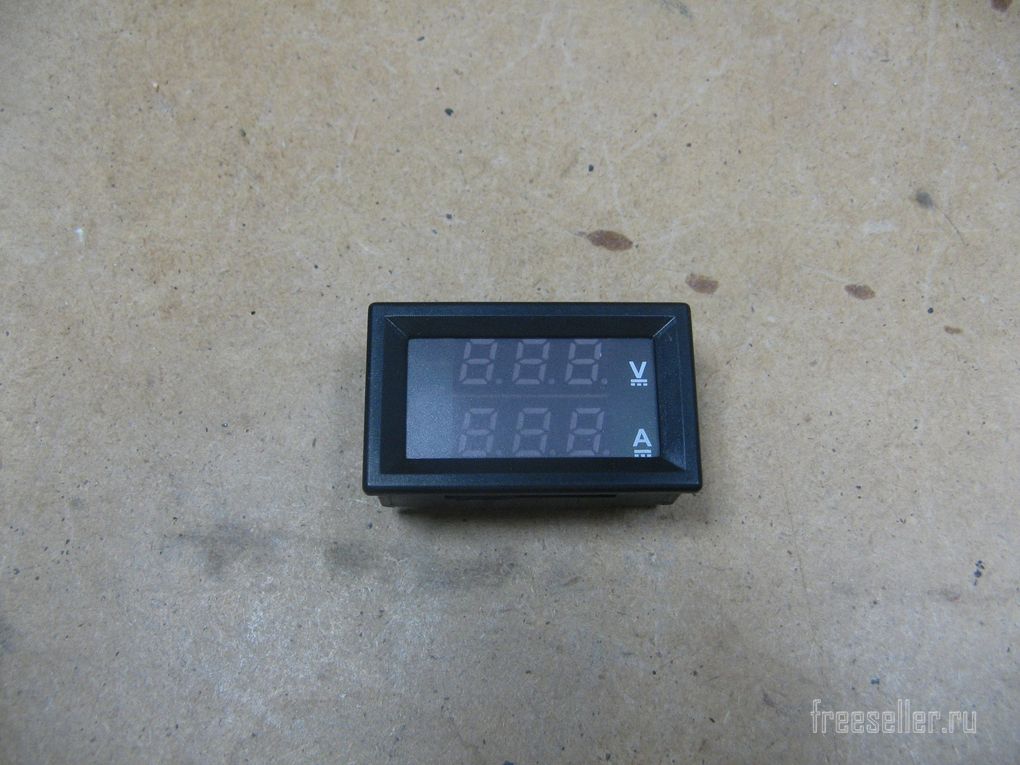

Индикатор выходных напряжения и тока тоже китайский. Вольты отображаются красным. Амперы синим.

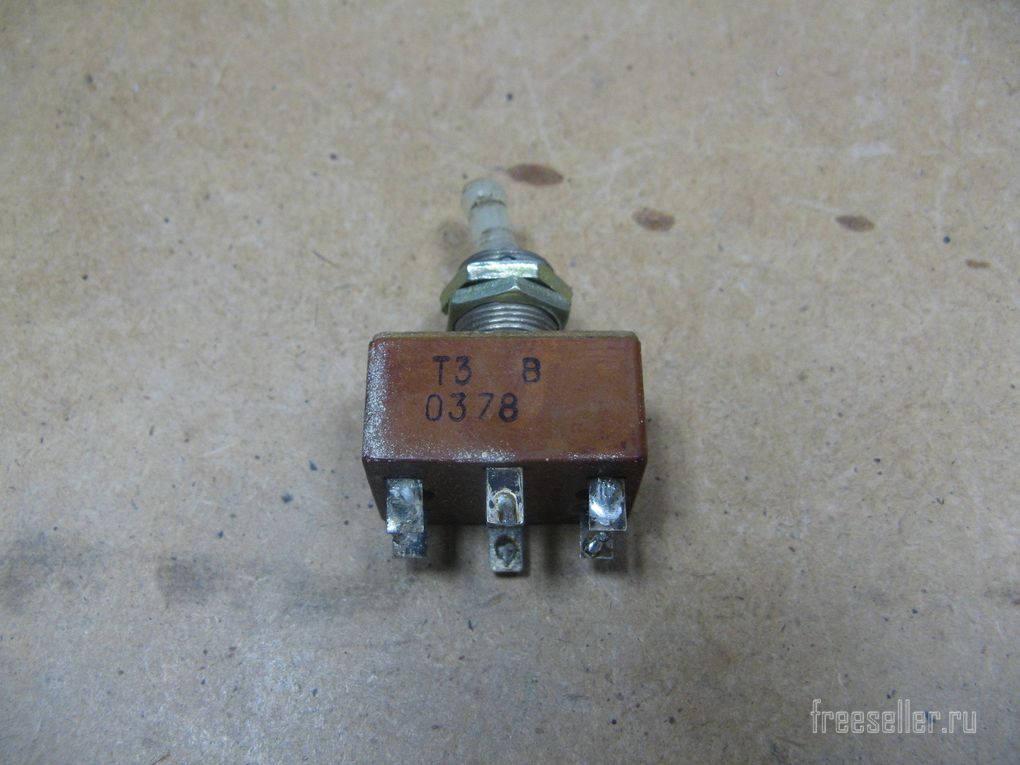

Тумблер от старой техники. Модель Т3. Вроде на 2.5 Ампера.

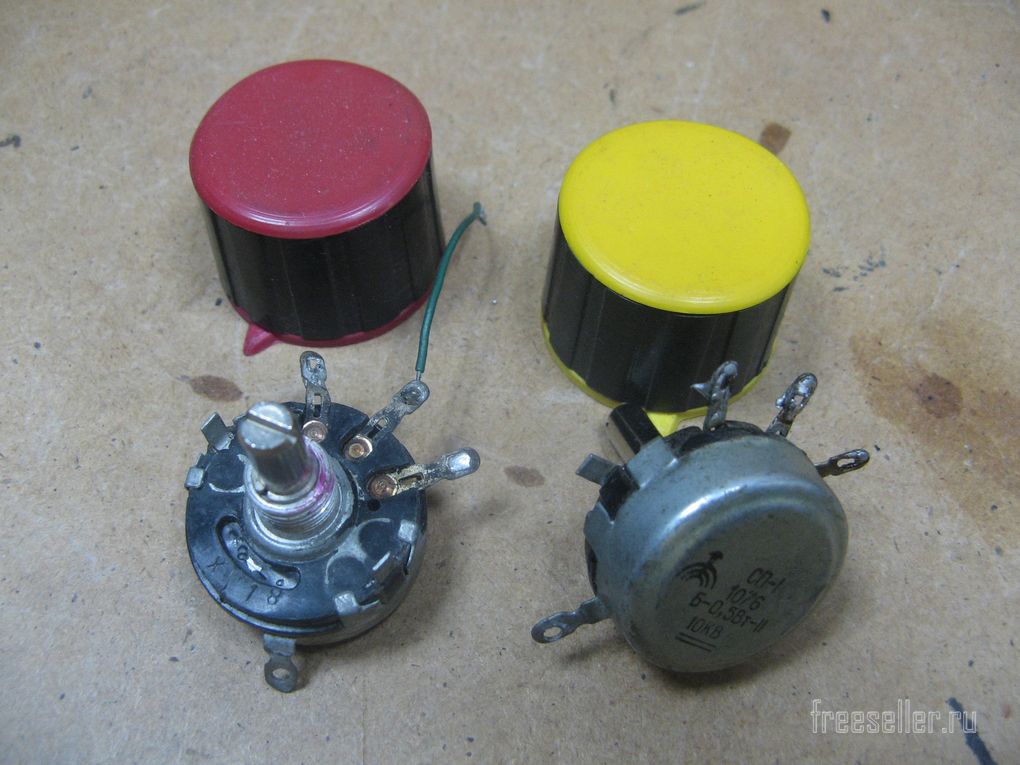

Вместо установленных подстроечных резисторов, я поставлю регулировочные резисторы. Нашел в закромах две ручки, жаль что не было синей, было бы под цвет индикатора тока.

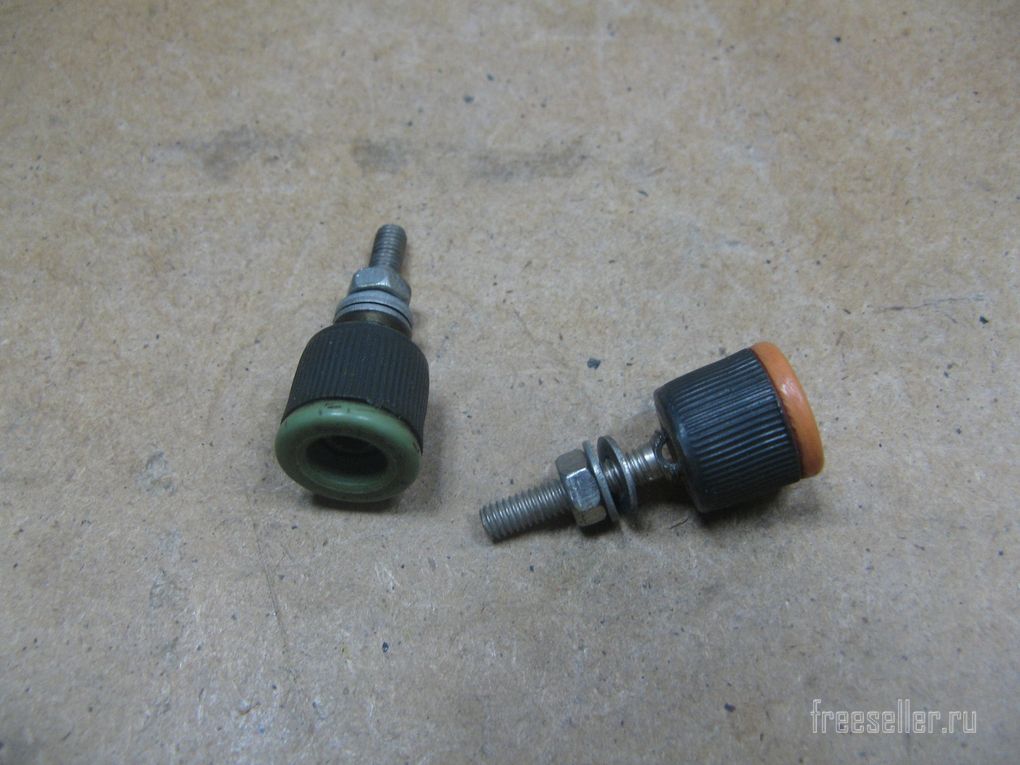

Выходные клеммы от старого прибора. Соответственно разного цвета.

Сборка

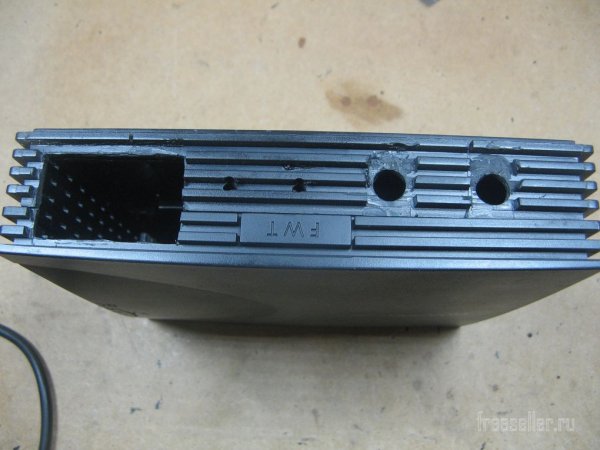

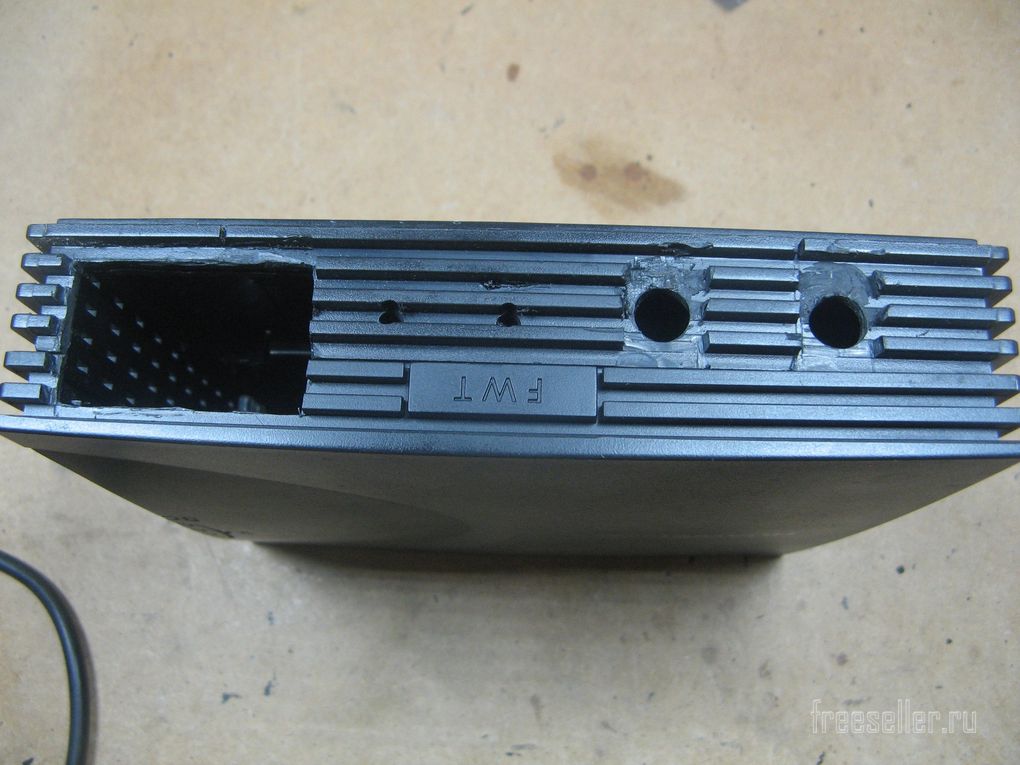

В корпусе проделываю отверстия под индикатор и клеммы. Да, верх ногами.

Корпус будет подвешен на полку. Такое расположение очень удобно, не занимает место на столе.

  ;

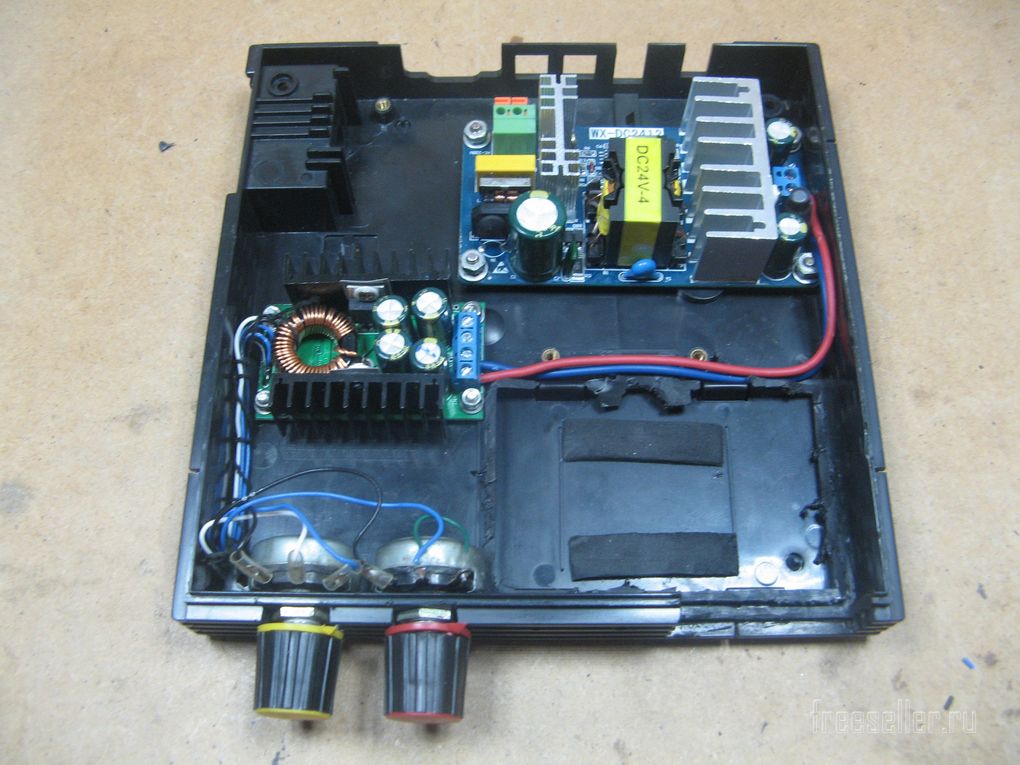

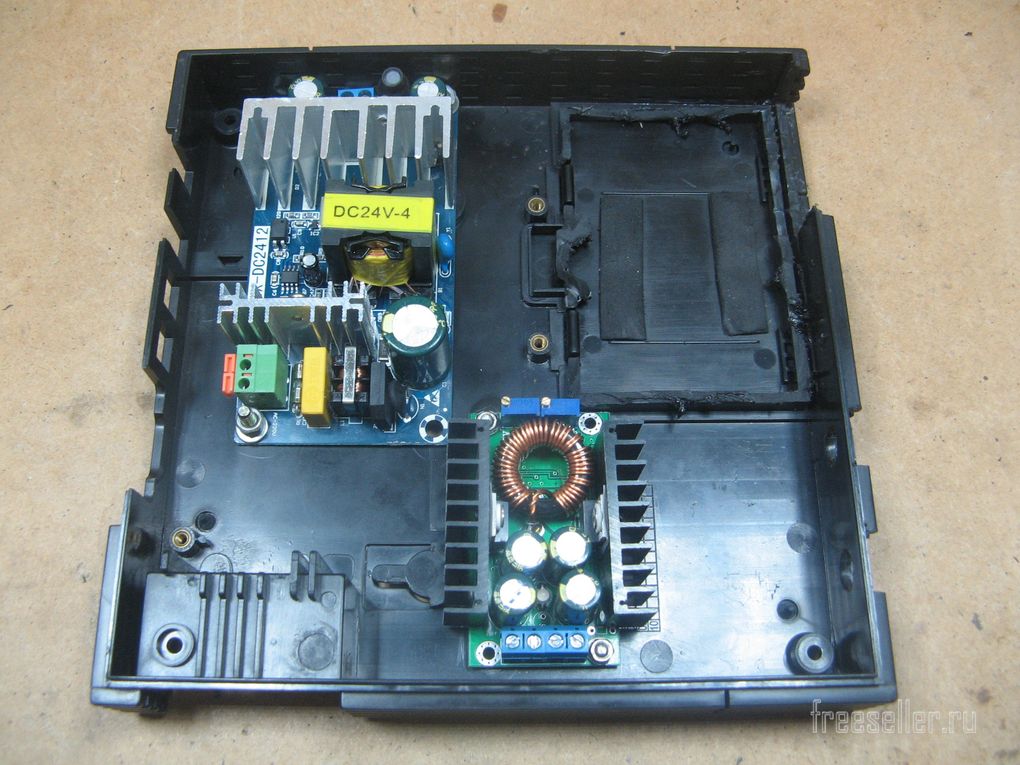

Прикидываю расположение модулей в корпусе. Лишний пластик удаляю. Креплю модули.

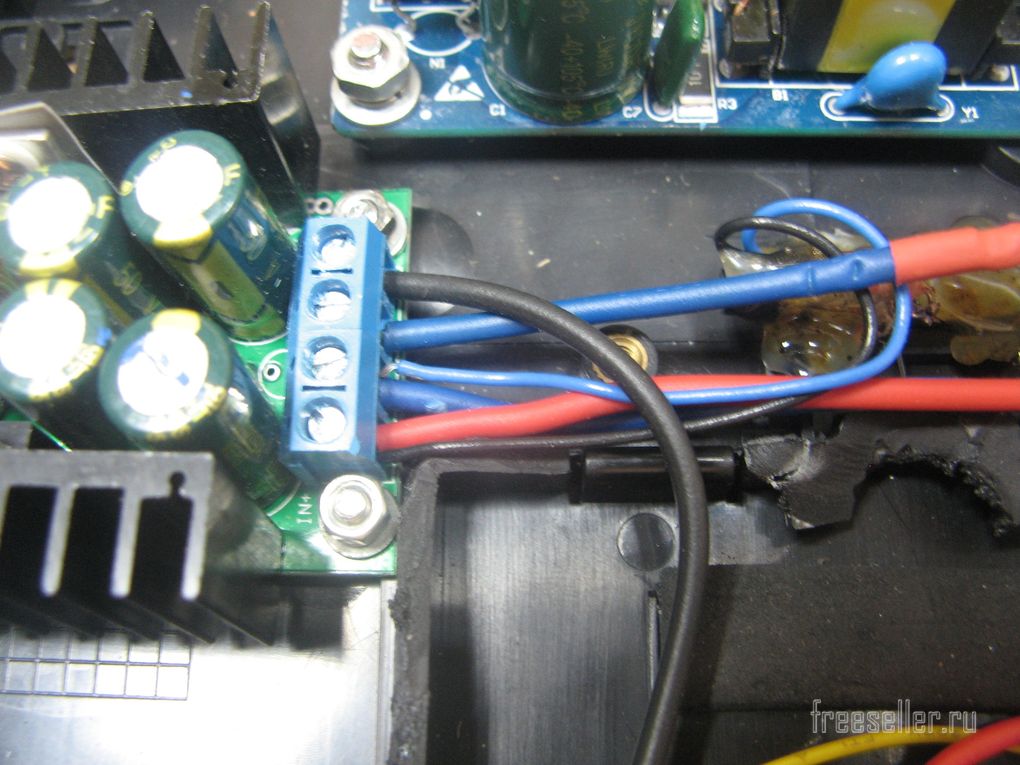

Соединяю проводами понижающий и регулировочный модули. Подстроечные резисторы удаляю, выношу на проводах регулировочные.

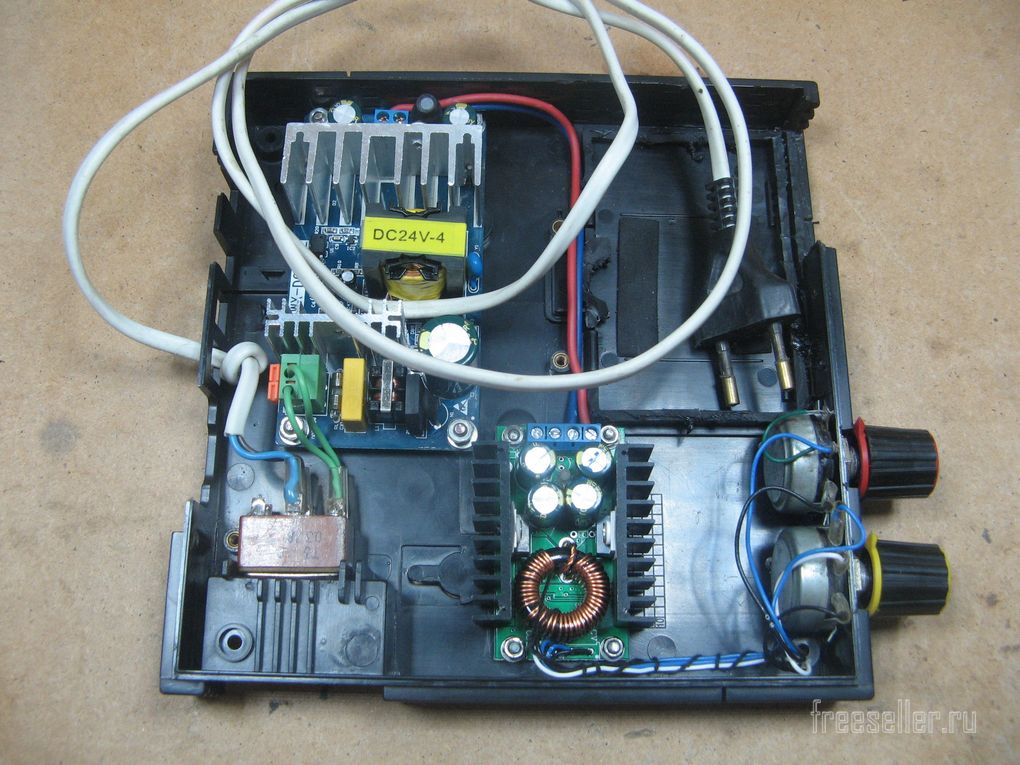

Сбоку расположена ниша, в нее установлю сетевой тумблер. Распаиваю тумблер и подсоединяю сетевой шнур. Нужно было сделать сетевой шнур съемным. Но не нашел разъем.

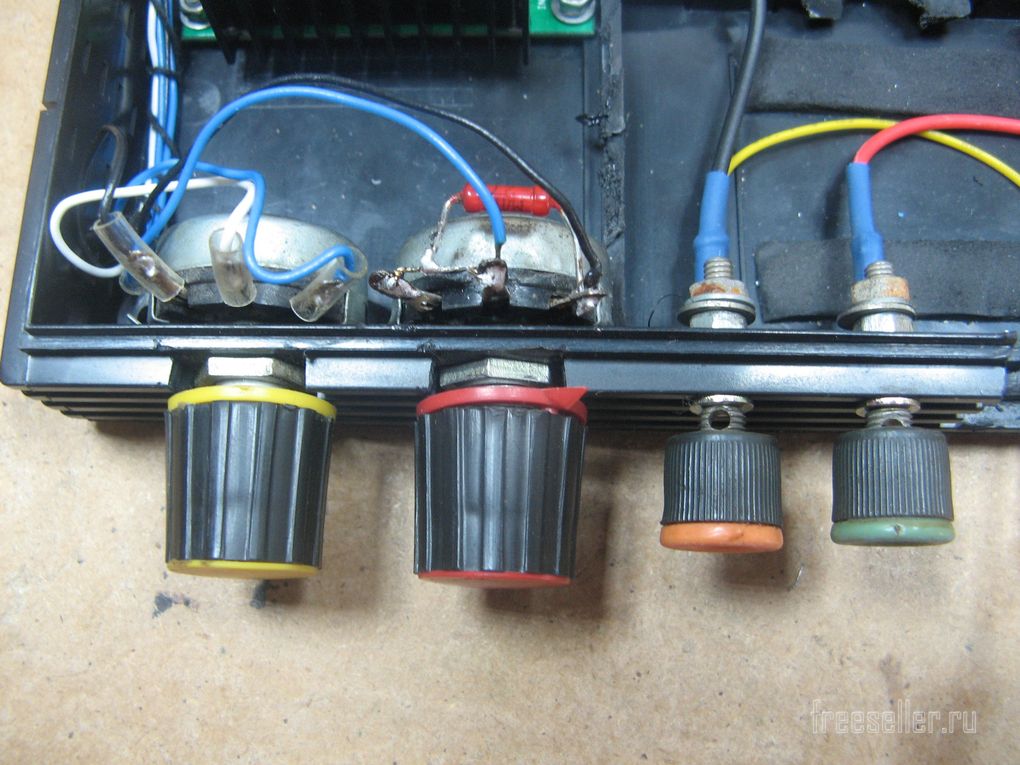

Для плавной регулировки напряжения, параллельно регулировочному резистору, установил постоянны резистор 27 кОм. Так же установил выходные клеммы.

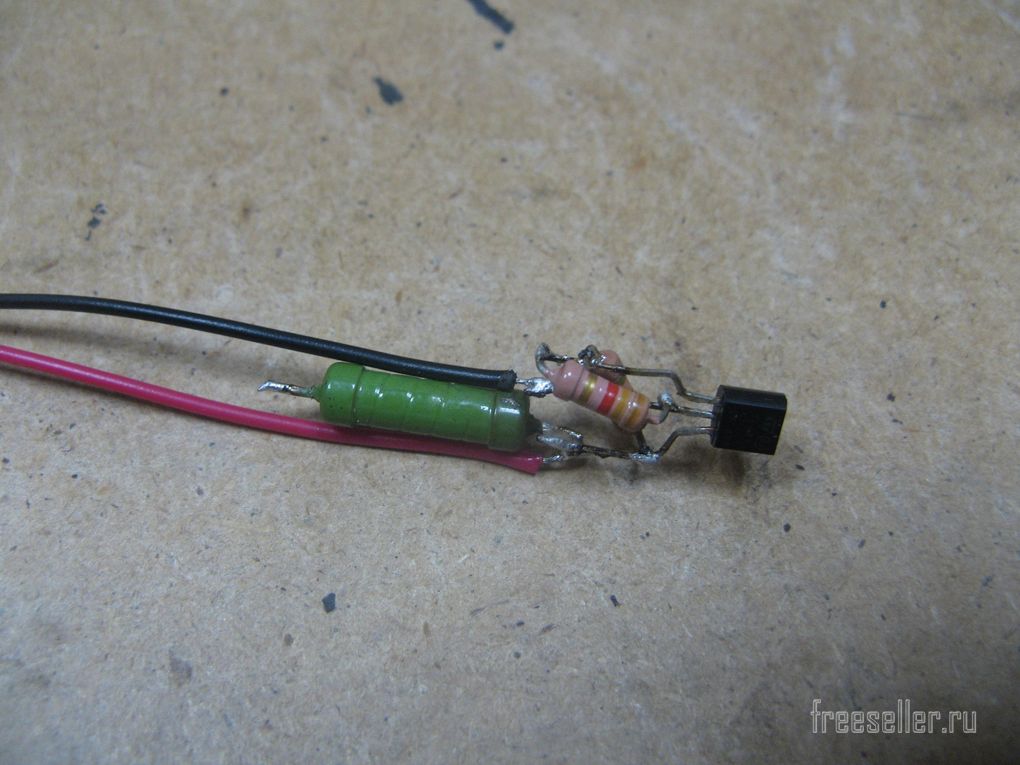

Для питания индикатора собрал схему на TL431. Решил не питать от выходных 24 вольт. Рассчитать стабилизатор можно в он-лайн калькуляторе.

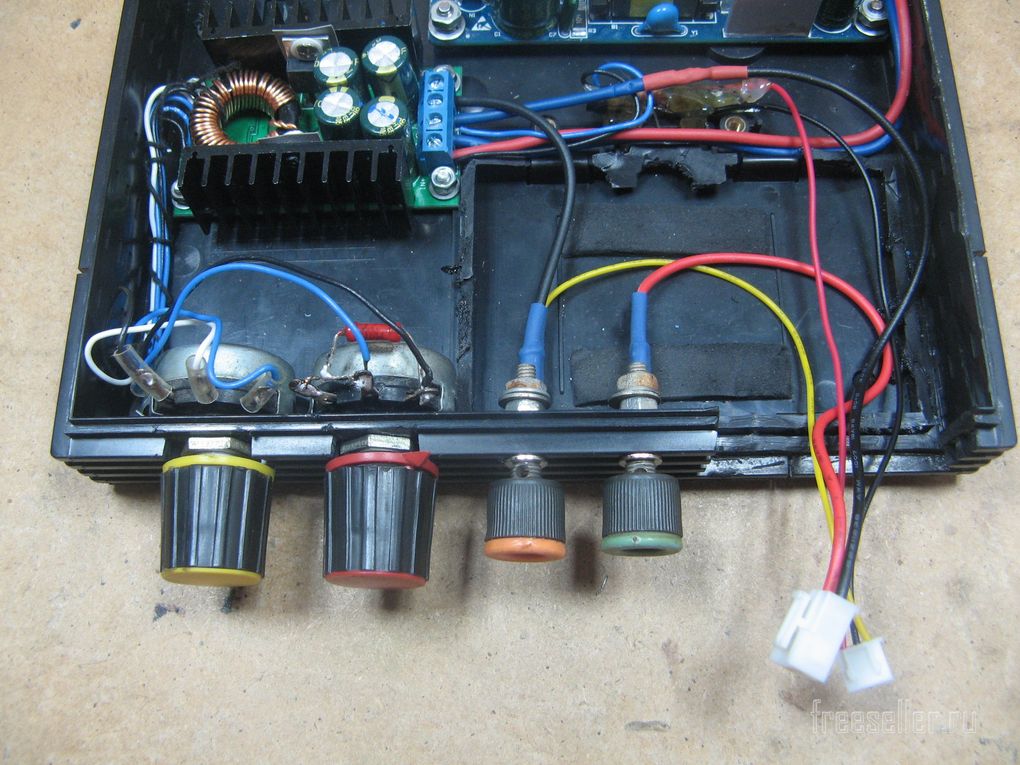

Соединил все компоненты проводами. Стабилизатор питания индикатора прикрепил термоклеем.

Провода с разъемами служат для подключения индикатора. Можно собирать корпус. Индикатор устанавливаю в последнюю очередь.

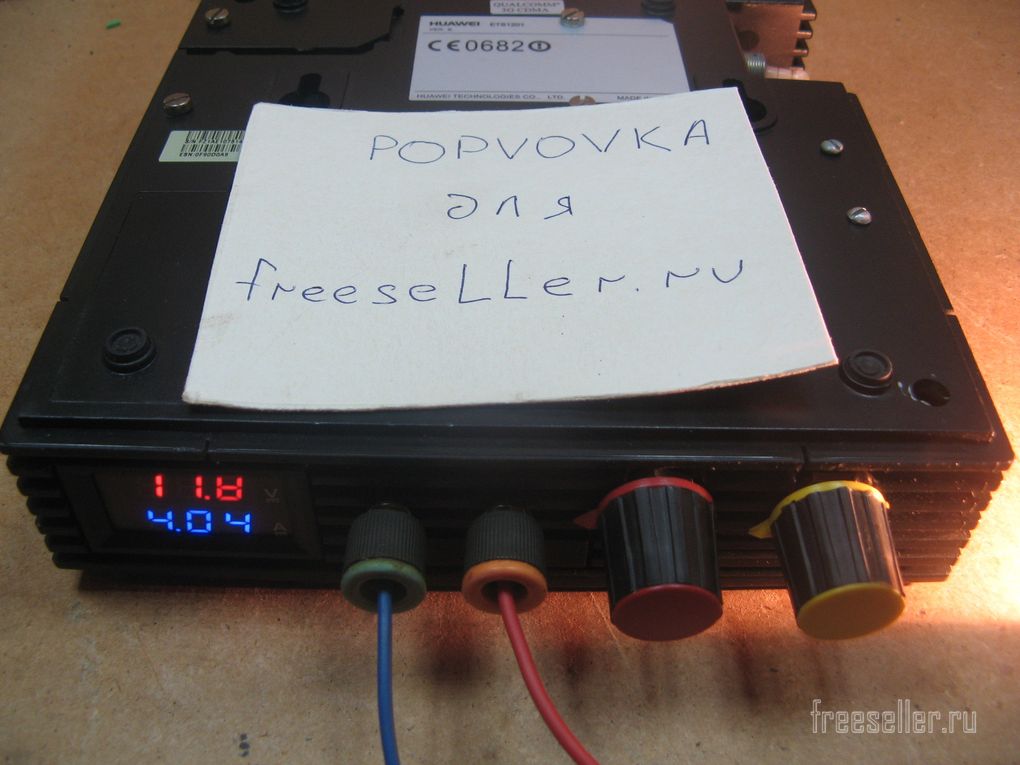

Корпус скручен. Индикатор установлен. Нагружаю автомобильной лампой. Ток чуть более 4 Ампер. Такой ток не стоит долго применять. Возможно перегреется понижающий модуль.

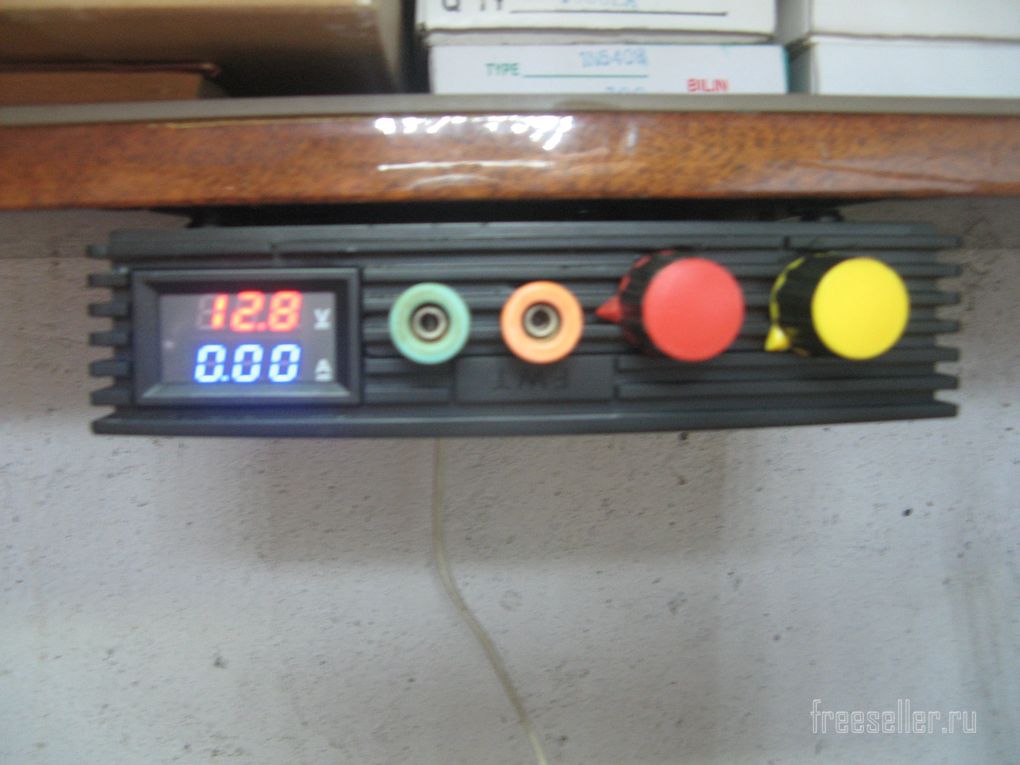

Теперь можно крепить наш блок питания к полке.

Такой вот лабораторный блок питания получился. Хотя не регулируется от нуля, примерно 1.2 вольта. Для домашнего использования в самый раз.
