Доступное зарядное устройство на тиристоре


Пришла идея собрать еще одно зарядное устройство. У меня уже есть несколько зарядных для авто аккумулятора. Благо задумка проста, детали все давно есть. Все собирается на отечественных деталях. Ничего редкого, все доступное.


Материалы и инструменты

  • трансформатор;
  • диодный мост;
  • тиристор;
  • амперметр;
  • корпус;
  • выключатель;
  • крокодилы;
  • инструменты.

О компонентах

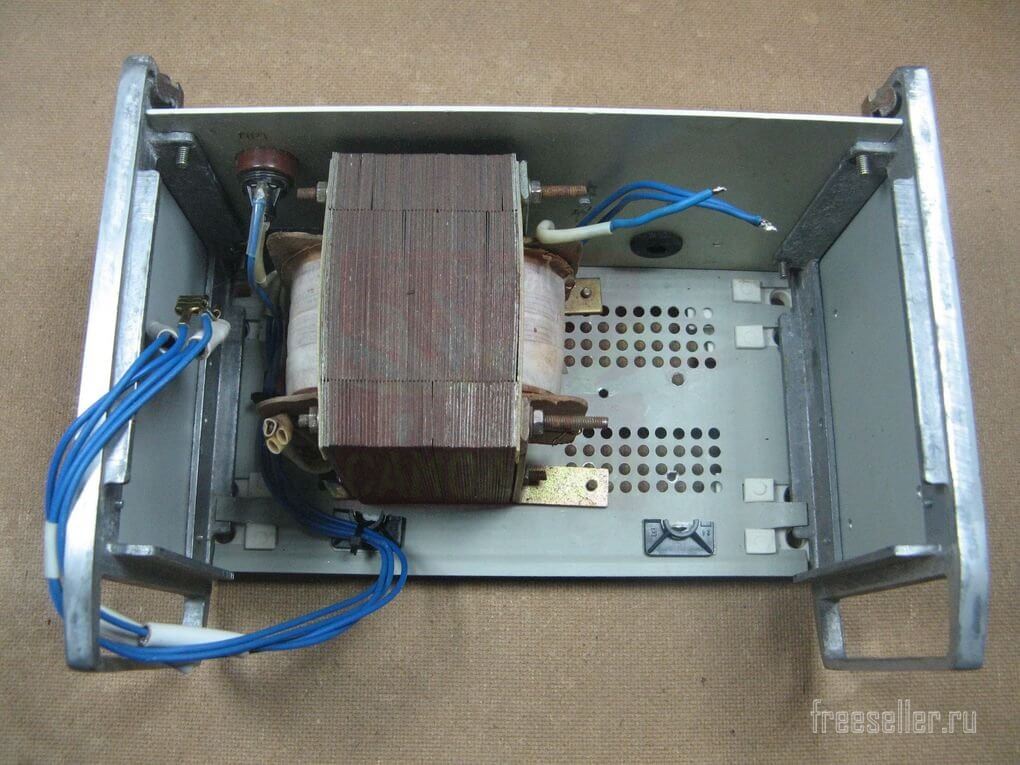

Трансформатор у меня остался от старого проекта. Стоял трансформатор в корпусе. Корпус добротный, с ручками. На корпусе уже установлен сетевой разъем и предохранитель. Напряжение на вторичке трансформатора 17 вольт.


Обмотка диаметром около 2 мм по меди. У меня первичная цепь практически собрана. Установлю выключатель и готово.

  Трансформатор в корпусе

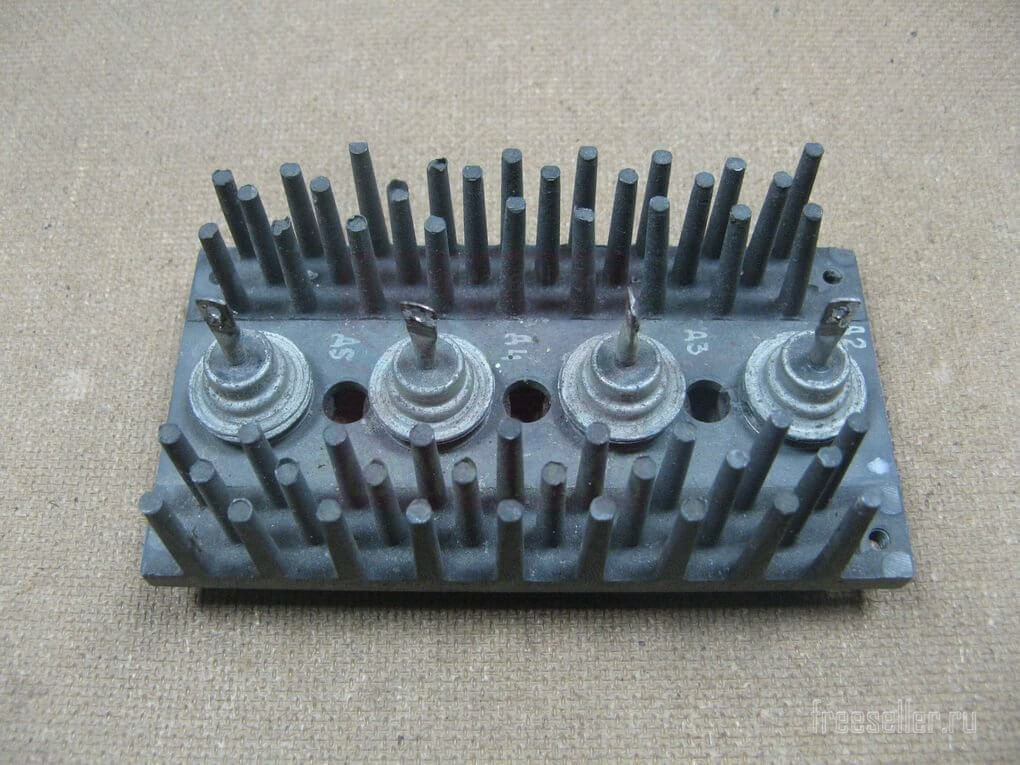

Диодный мост сборной. Можно установить сборку из магазина, но у меня была из диодов. Диоды на 10 ампер, советские Д242. Были прикручены на радиаторе. Диоды установлены через слюдяные шайбы.


Сборный диодный мост

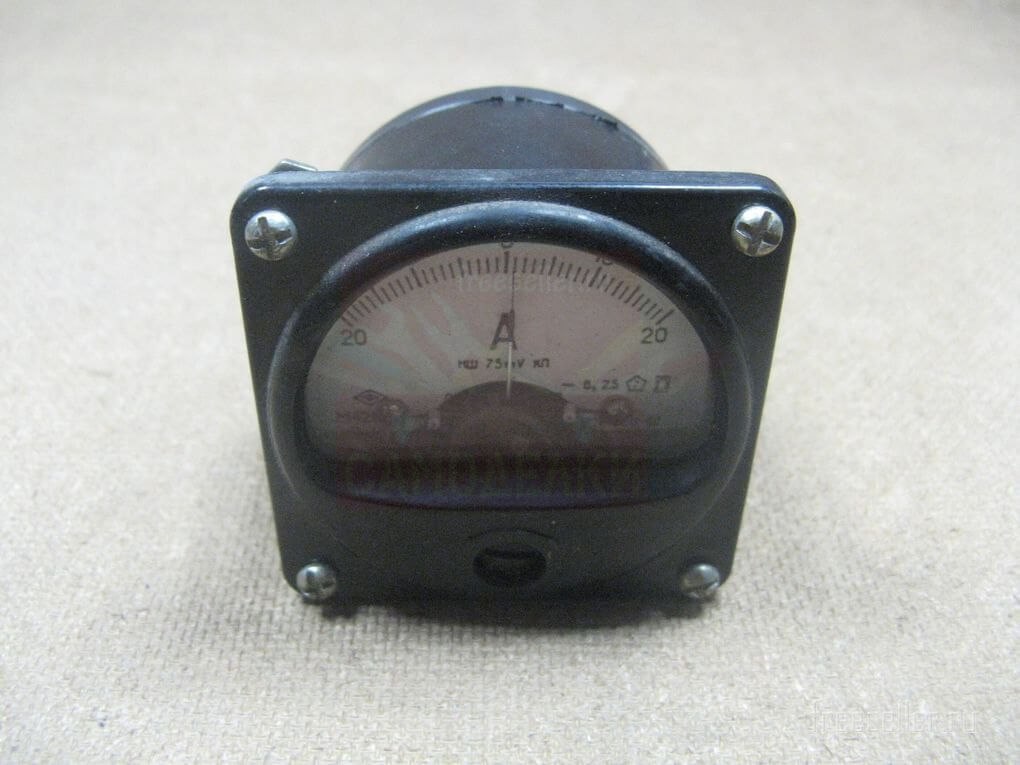

Амперметр на 20 ампер. Показывает в обе полярности, да просто такой был рабочий. На нем уже установлен шунт.

  Амперметр на 20 ампер

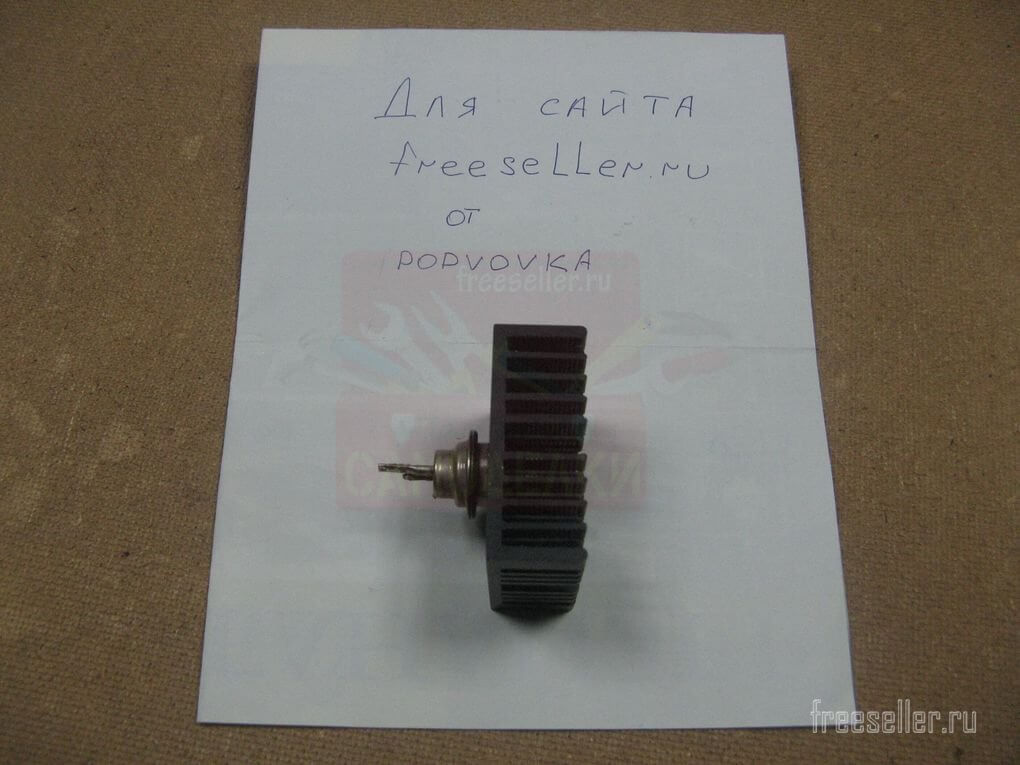

Тиристор с радиатором от материнки компьютера. Ку 202. Максимальный ток 10 ампер. Он не сильно греется.

  Тиристор с радиаторов от материнской платы компьютера

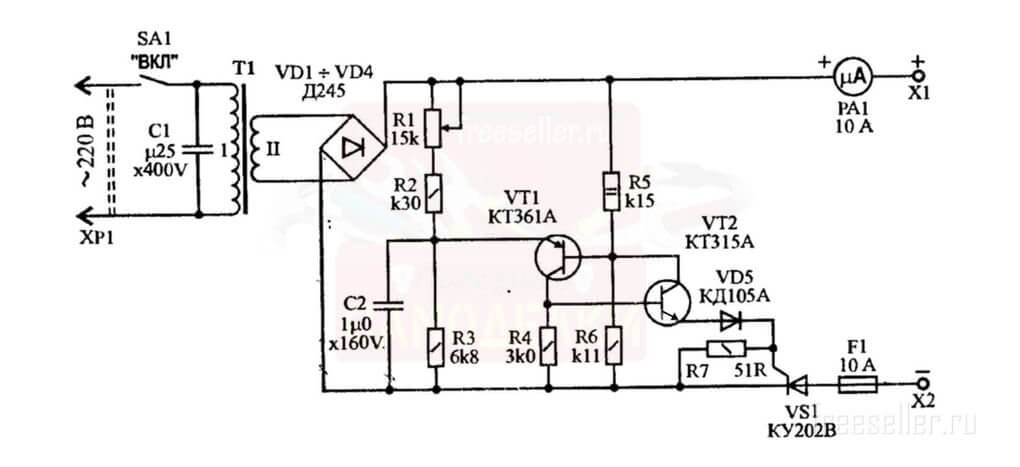

Схема зарядного устройства

По сути, это импульсный регулятор. Тиристор в данной схеме не греется. Я предохранитель не ставил. Схема зарядного устройства на тиристоре

Сборка зарядного устройства

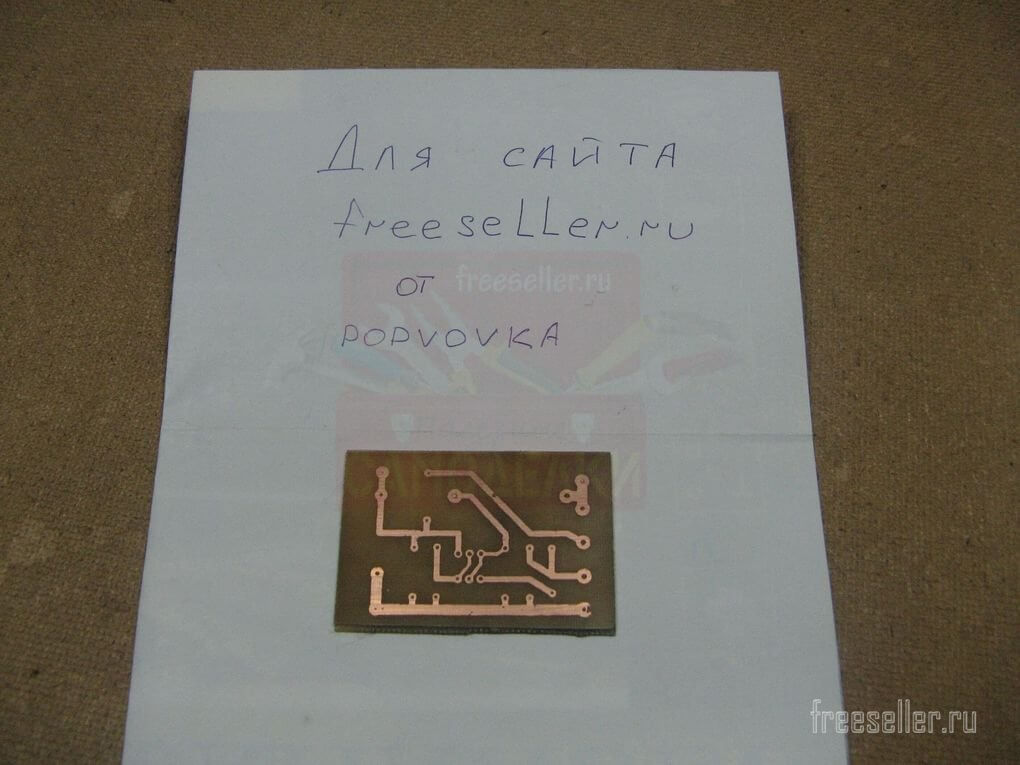

По методике ЛУТ изготовил плату.

  Изготовление печатной платы по методике ЛУТ

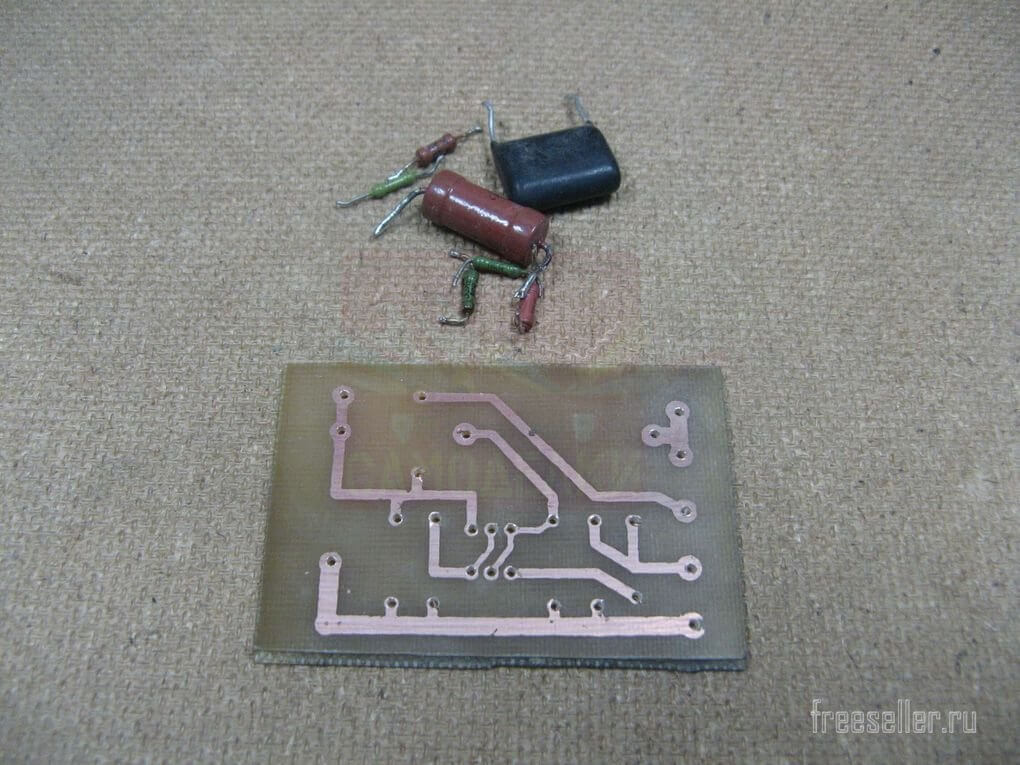

Сверлю отверстия в пятачках. Деталей минимум, все доступно и просто.

  Изготовление платы для зарядного устройства

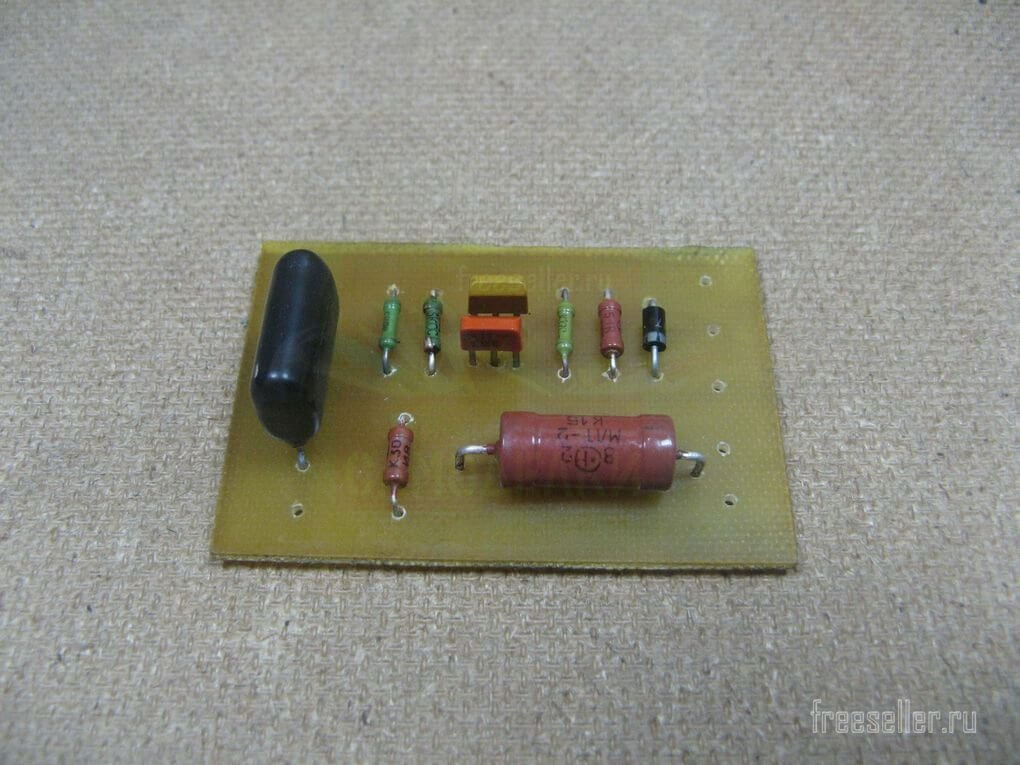

Устанавливаю и распаиваю компоненты.

  Изготовление платы для зарядного устройства

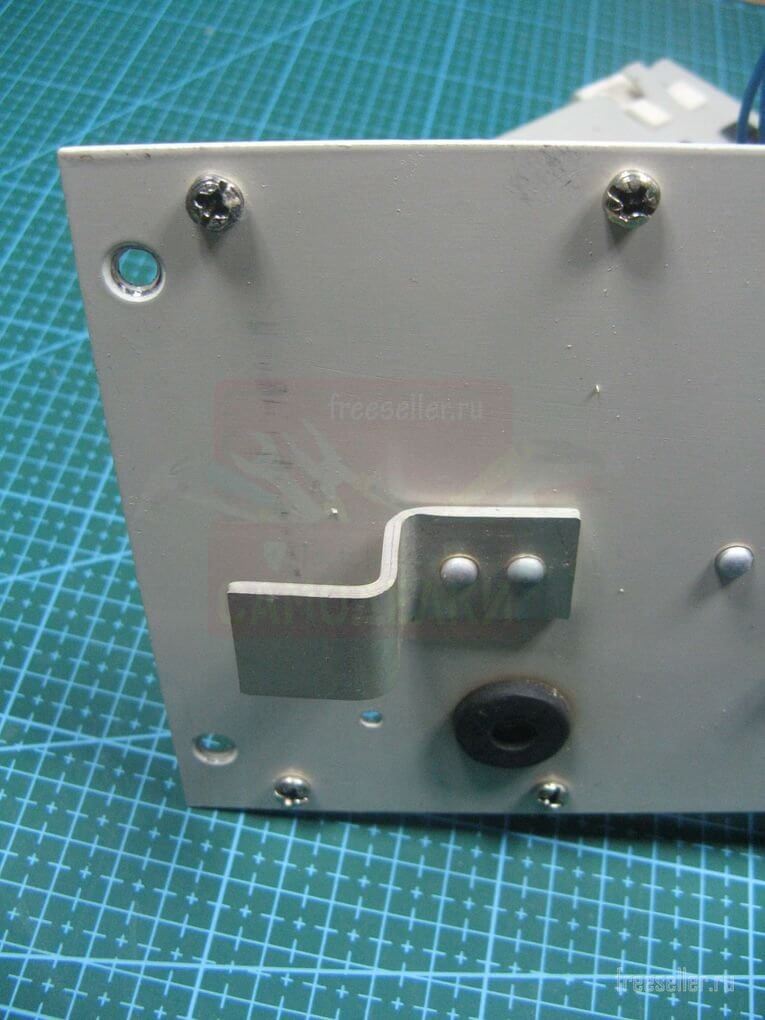

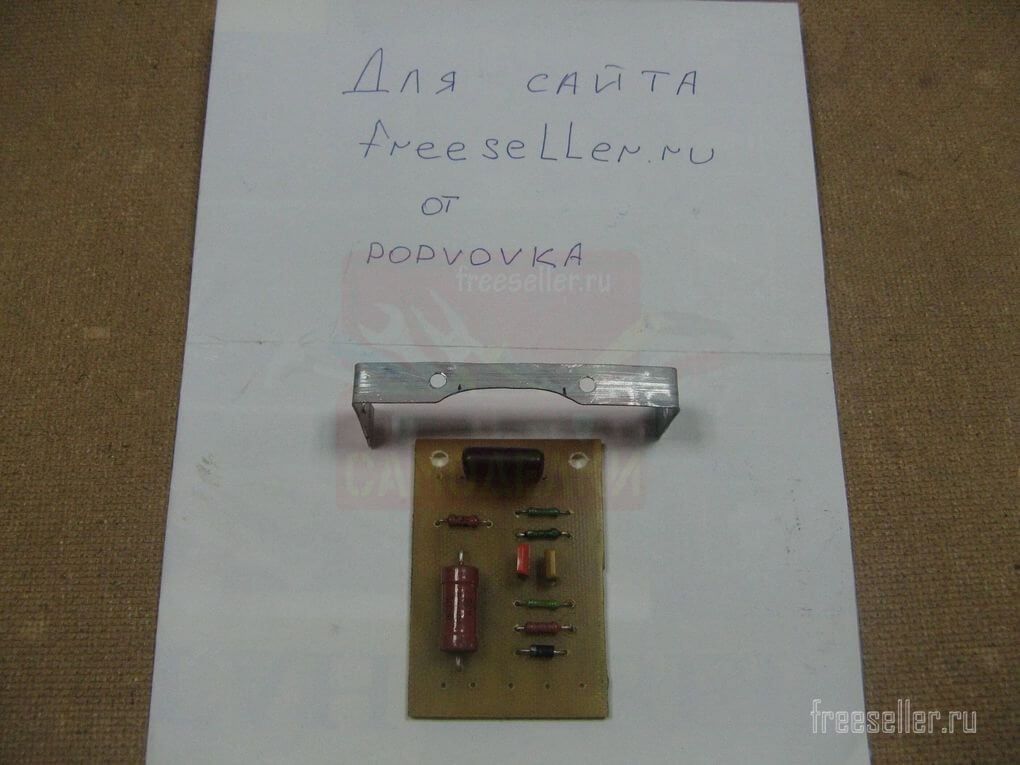

Нужно просверлить крепежные отверстия. Плату сделал довольно компактной. Просверлив отверстия, столкнулся с проблемой крепления. Сделал скобку с вырезом.

  Изготовление платы для зарядного устройства

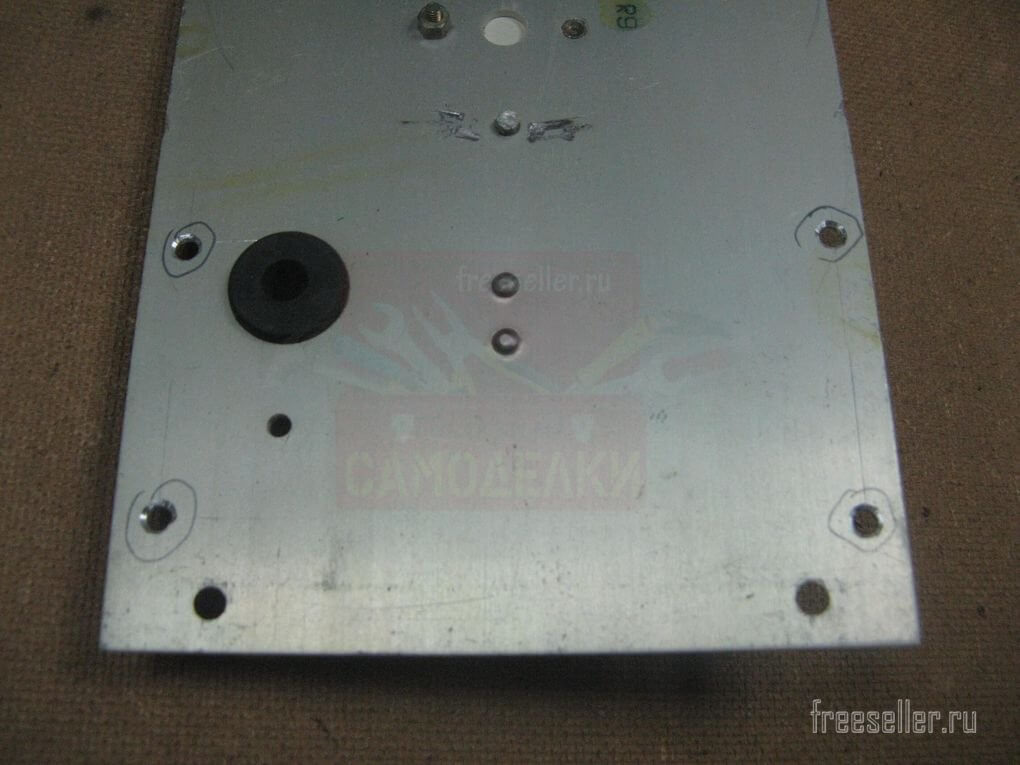

Крепить диодную сборку буду непосредственно к корпусу. Диоды изолированы. Сверлю четыре отверстия.

  Корпус зарядного устройства


Прикручиваю радиатор с диодами.

  Установка радиатора в зарядное устройство

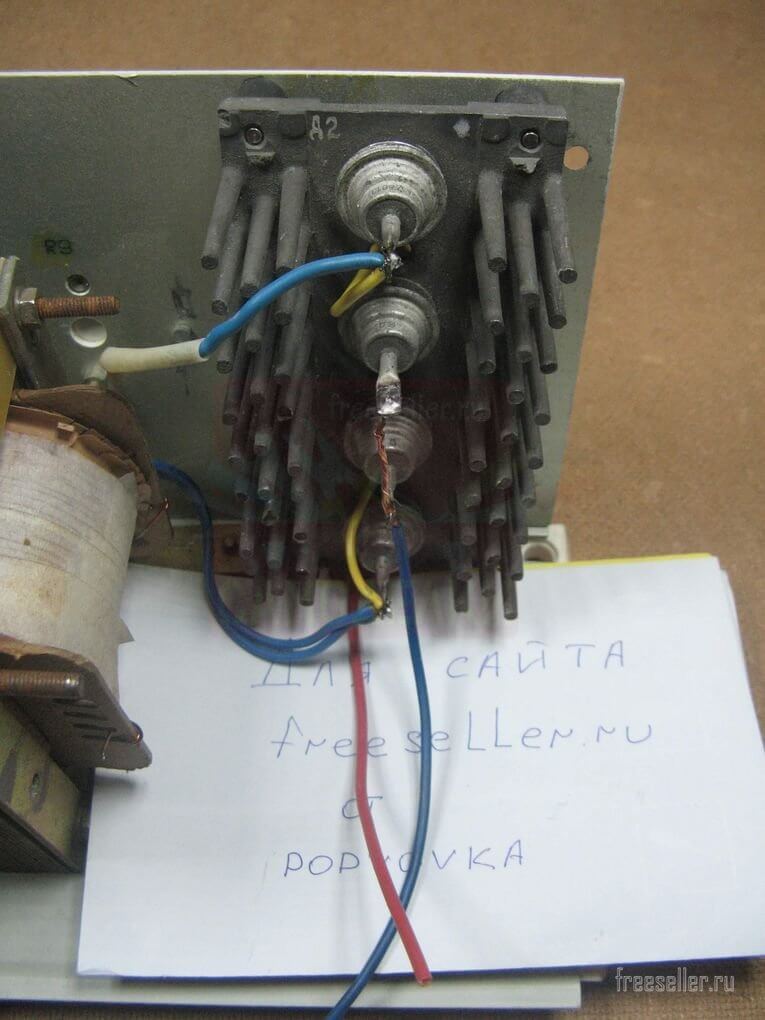

Распаиваю диодный мост.

  Распайка диодного моста

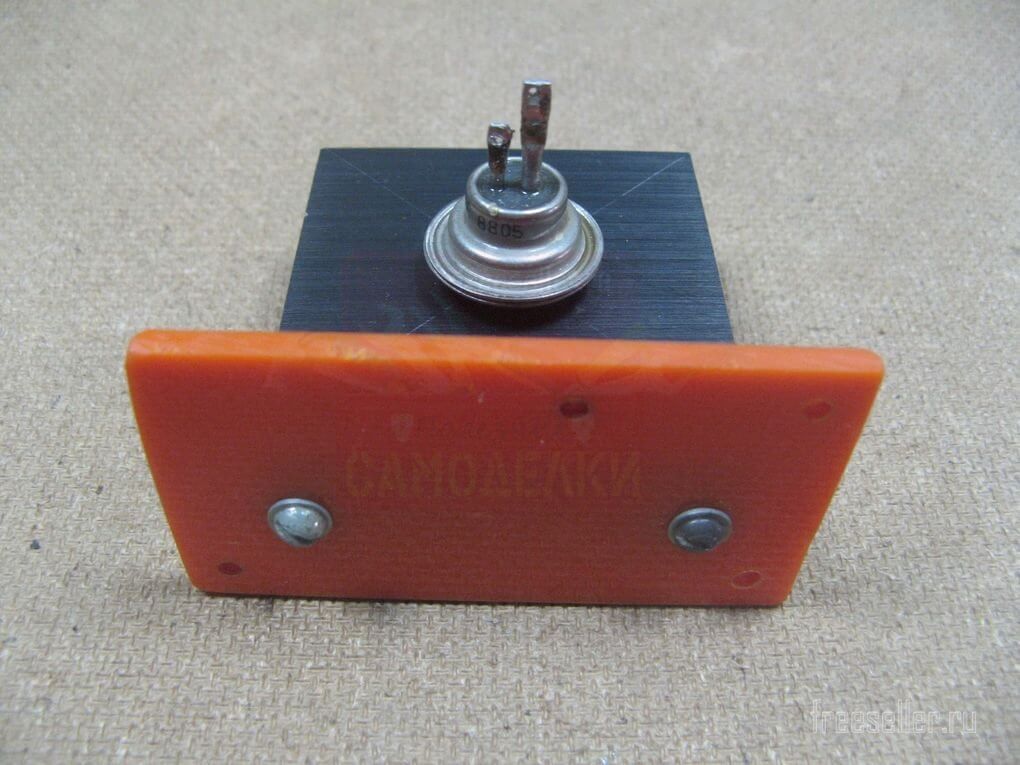

Тиристор на радиаторе я закрепил на изоляции. Пластинка из пластика, в ней нарезал резьбу.

  Установка тиристора с радиатором

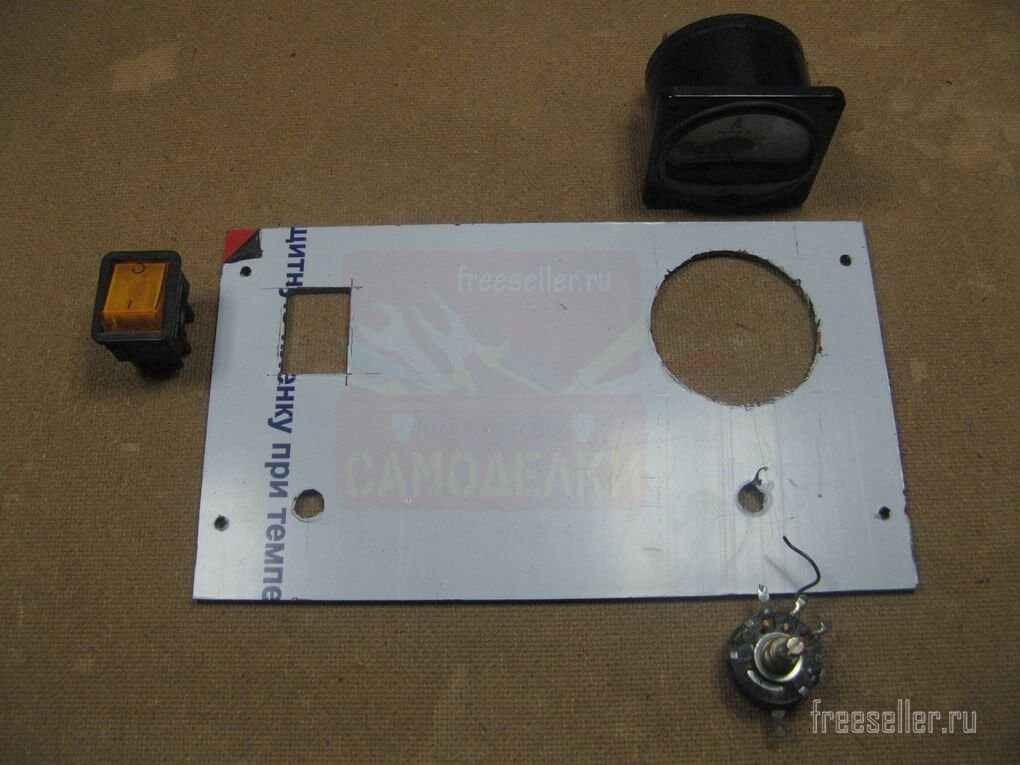

Для передней панели, я взял отрезок композитного пластика. На нем пока защитная пленка. Делаю разметку под все компоненты, прямо

по защитной пленке. Вырезаю прорези, и сверлю отверстия.

  Изготовление передней панели ЗУ из пластика

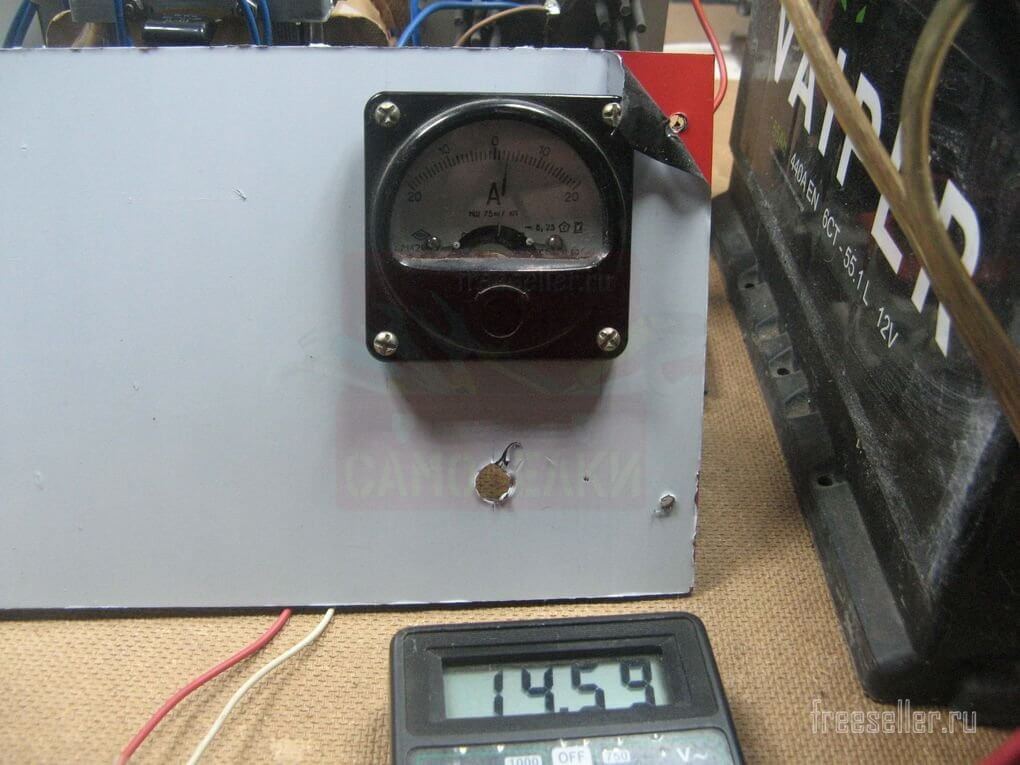

Собираю остатки схемы и тестирую. Регулируется все плавно.

  Сборка зарядного устройства

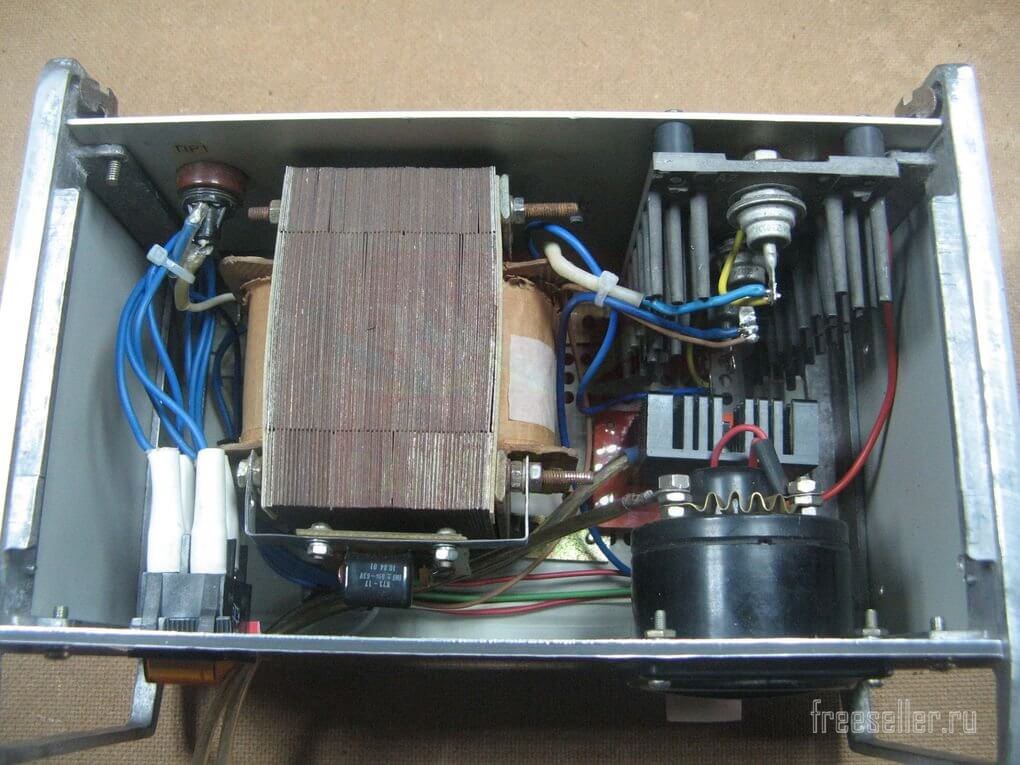

После проверки все ставлю на место. Фиксирую по возможности провода.

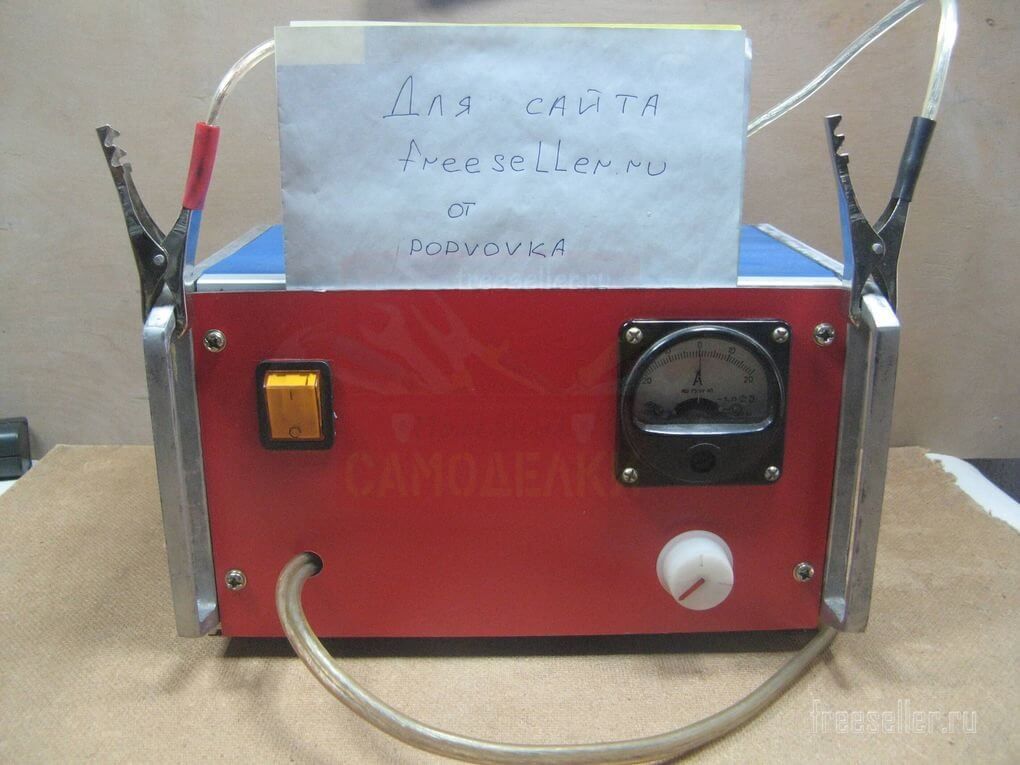

  Как сделать доступное зарядное устройство на тиристоре


Зарядка получилась хорошая и надежная. Данная схема очень популярна.

  Доступное зарядное устройство на тиристоре

Видео по сборке прилагаю

]
