Самодельное USB зарядное устройство из шуруповерта

  • Опубликовано: 15 ноября 2012

USB зарядное устройство из шуруповерта своими руками.


USBзарядное устройство из шуруповерта своими руками.

Самодельный источник питания (usbзарядное устройство) из неработающего шуруповерта Makita.


Идея проста, сделать из старого неработающего шуруповерта, с нормальной не убитой батареей на 12-18 вольт самодельное зарядное устройство или автономный usb источник питания для для телефона, навигатора, планшета и т.д.


USB зарядное устройство из шуруповерта своими руками


Проблему понижения напряжения можно решить, используя обычную usb зарядку от прикуривателя.


При изготовлении источника питания были использованы следующие материалы:

  • неработающий шуруповерт Makita, аккумуляторная батарея была работоспособна;
  • гнездо - розетка прикуривателя для автомобиля;
  • usbзарядное устройство от прикуривателя;
  • автомобильный предохранитель на 10 А;
  • Разъемные соединения обжимные;
  • скотч;
  • изолента;
  • краска.

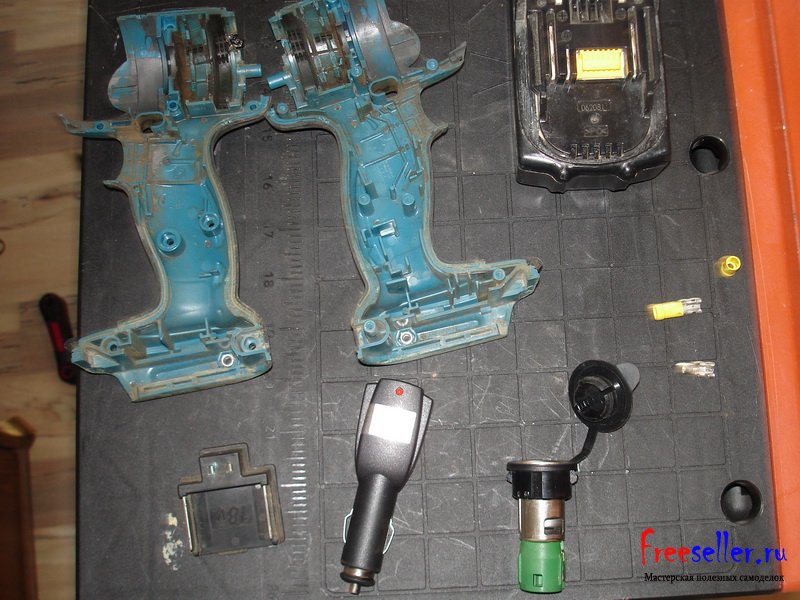

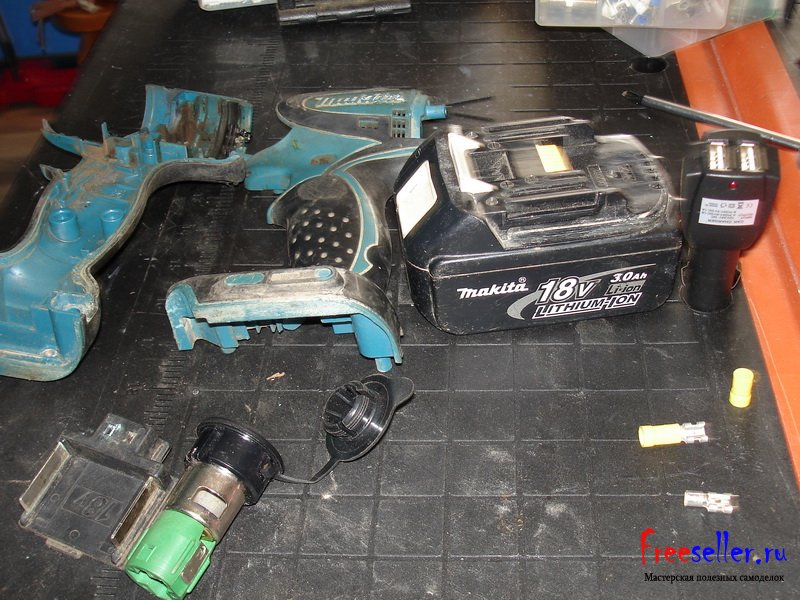

Материалы для изготовления самодельного зарядного устройства из щуруповертаМатериалы для изготовления самодельного зарядного устройства из щуруповерта

Изготовления источника питания из шуруповерта

Разберите шуруповерт на части, все внутренности: якорь, статор, редуктор, а также верхняя часть шуруповерта больше не потребуются.

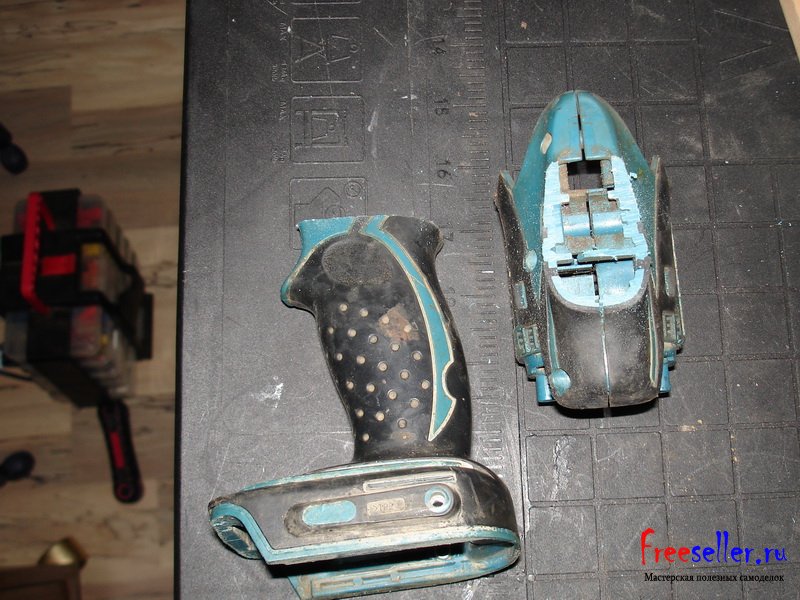

Аккуратно отрежьте верхнюю часть корпуса шуруповерта от ручки.

 Делаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповерта

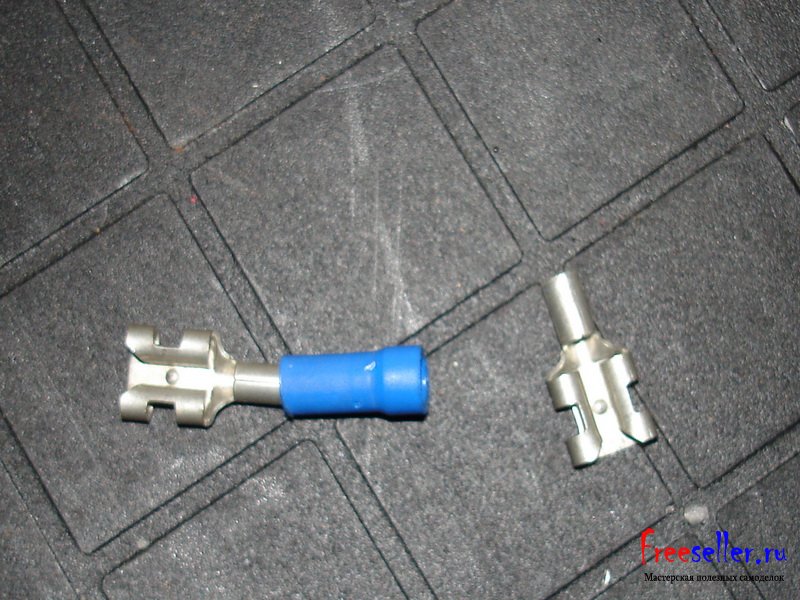

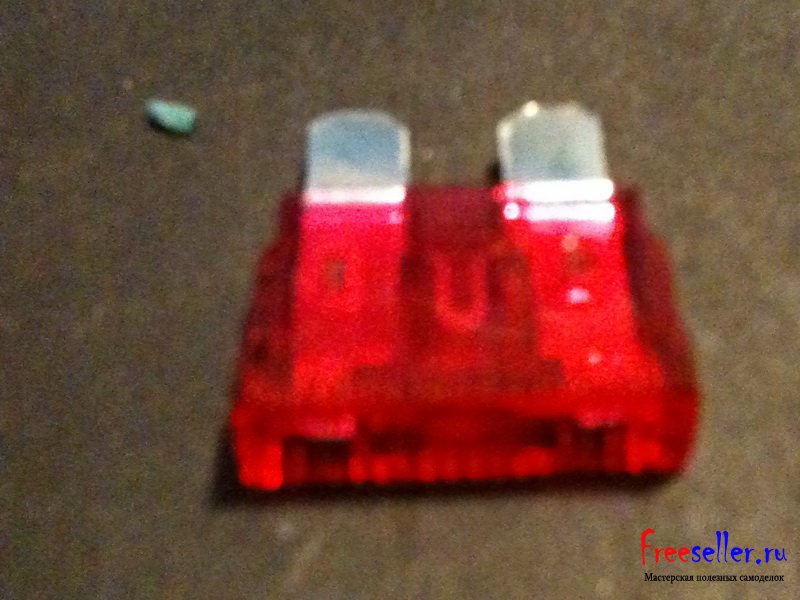

Подготовьте предохранитель на 10 А, разъемные обжимные соединения.

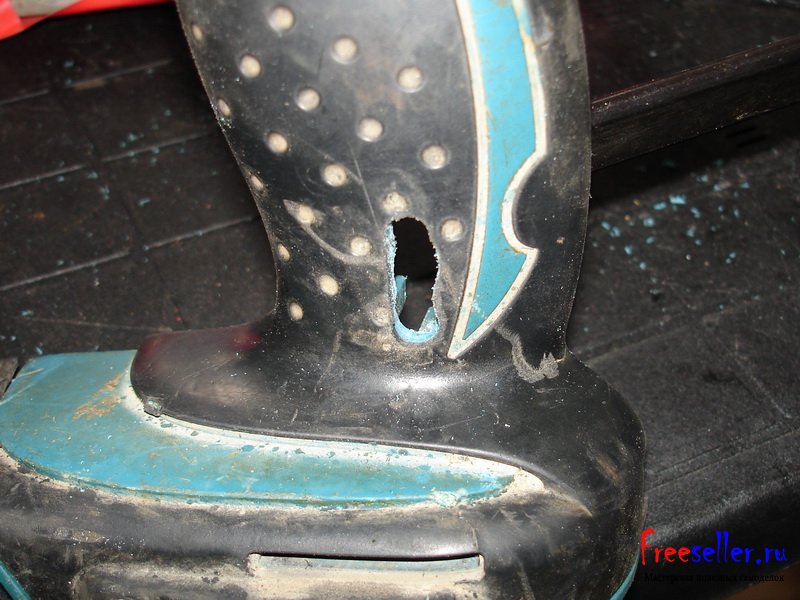

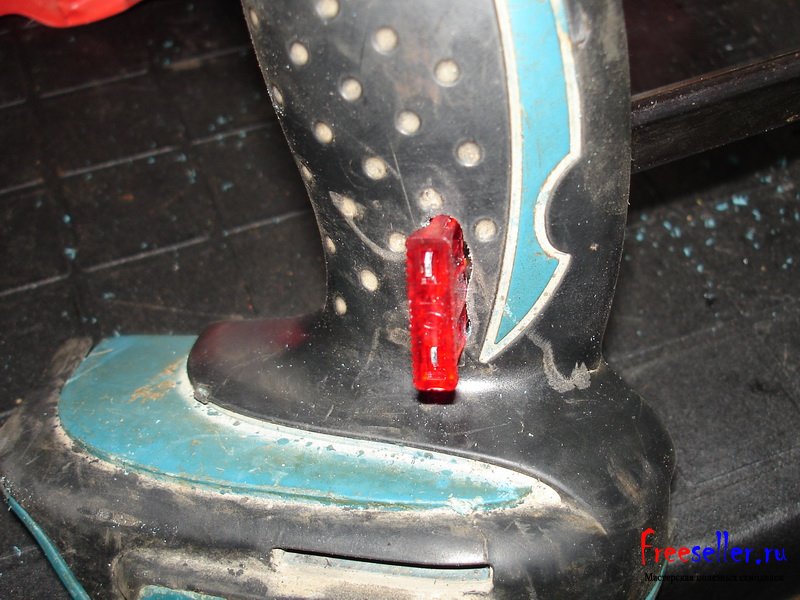

Просверлите в боковой части ручки от шуруповерта несколько отверстий и надфилем аккуратно сточите отверстие для предохранителя.


Делаем самодельное USB зарядное устройство из шуруповерта

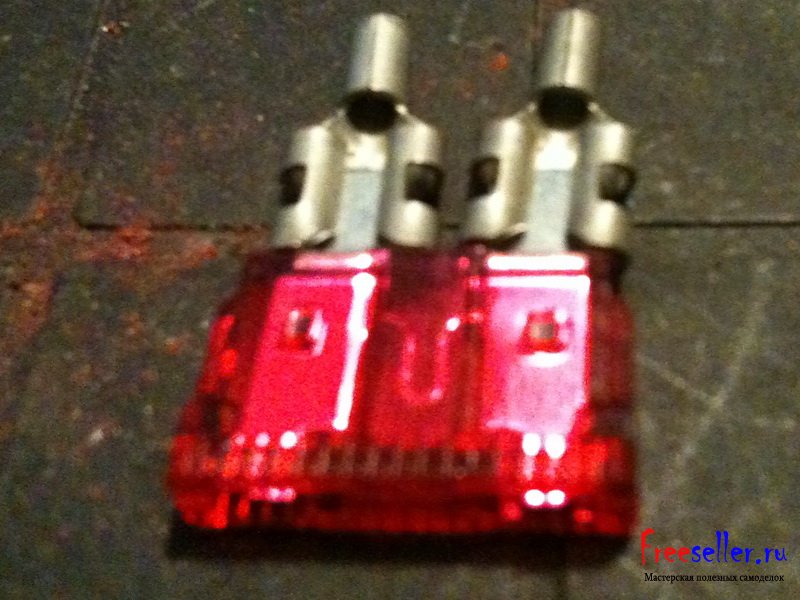

С помощь обжимных разъемов соедините провода к предохранителю.


Делаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповерта

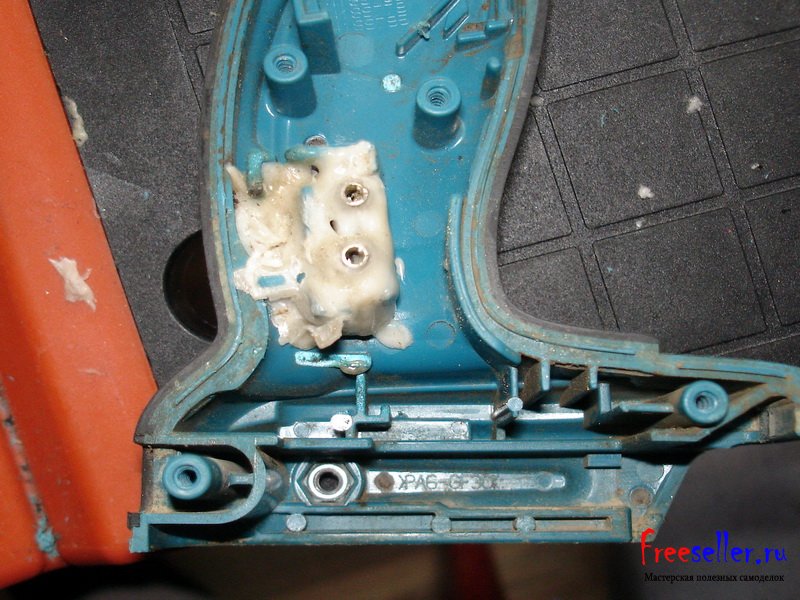

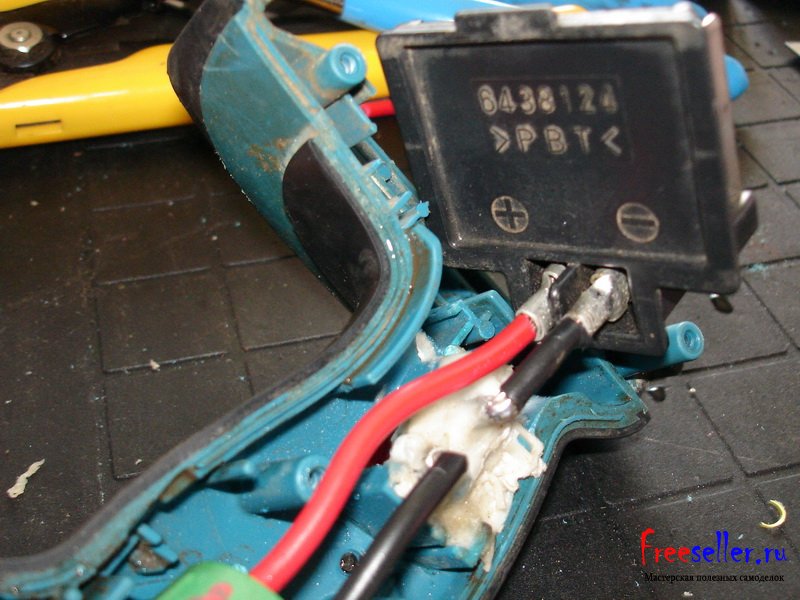

Закрепите обжимные соединения для предохранителя в корпусе ручки шуруповерта, с помощью клеевого пистолета и подключите к разъему аккумуляторной батареи.


Делаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповерта

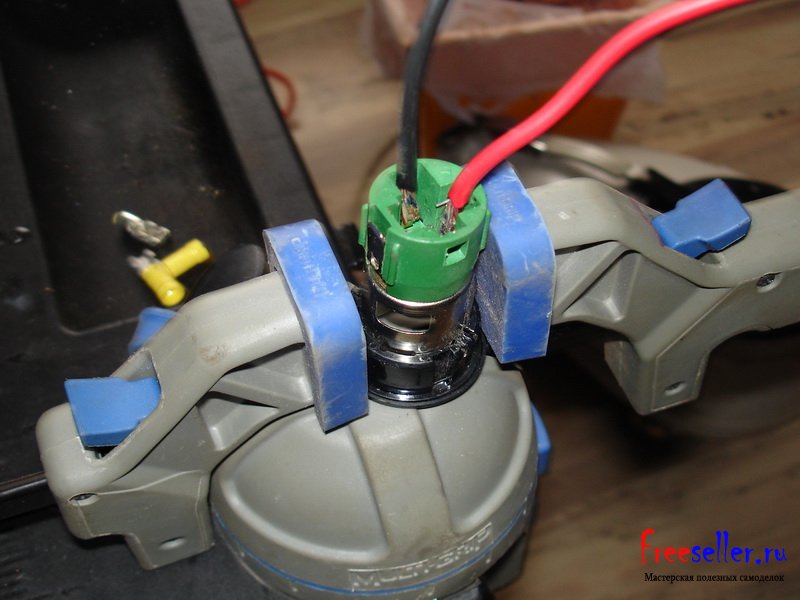

С помощью обжимных разъемов подключите провода к розетке прикуривателя и смонтируйте ее в верхней части обрезанного корпуса. Для этих целей опять можно воспользоваться клеевым пистолетом.

 Делаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповерта

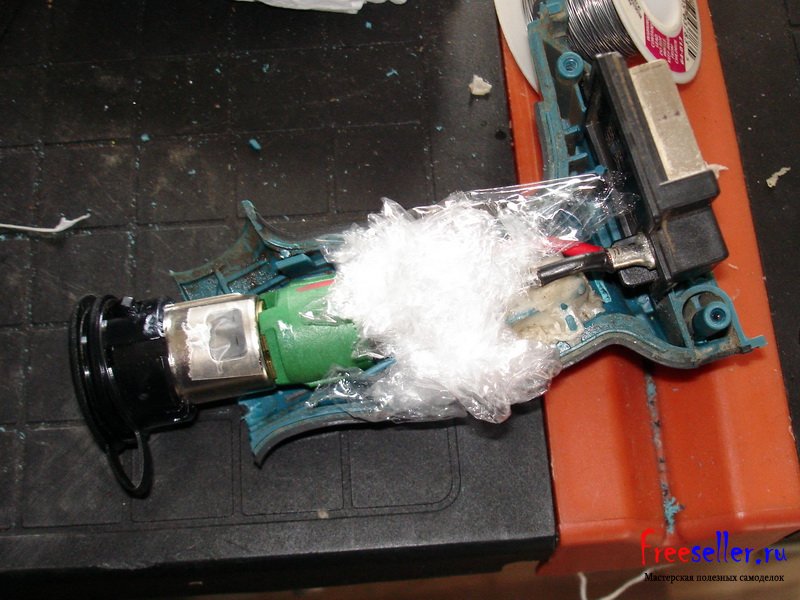

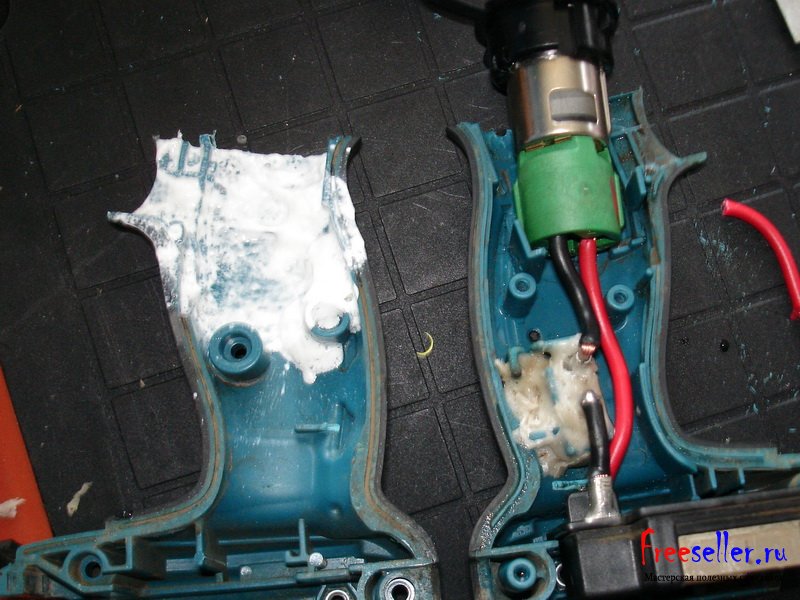

Обмотайте все внутренности внутри корпуса скотчем для фиксации проводов в корпусе.

 Делаем самодельное USB зарядное устройство из шуруповерта

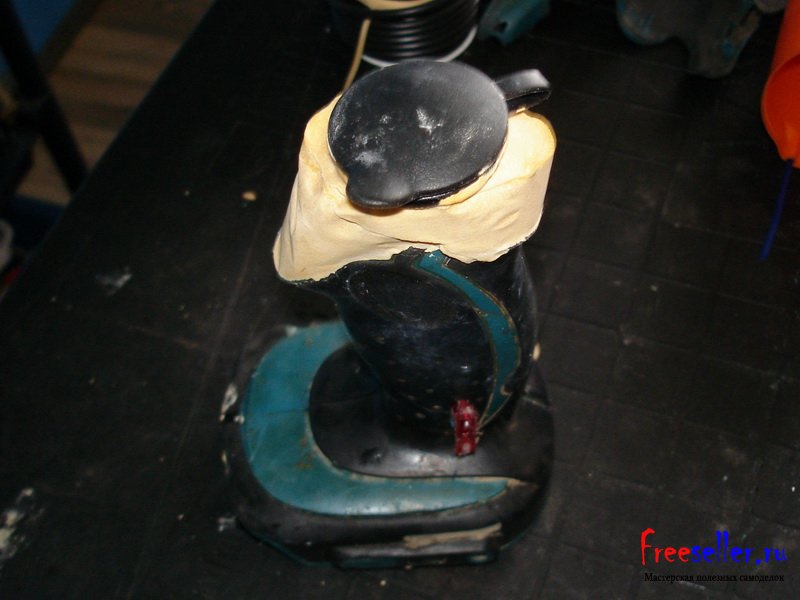

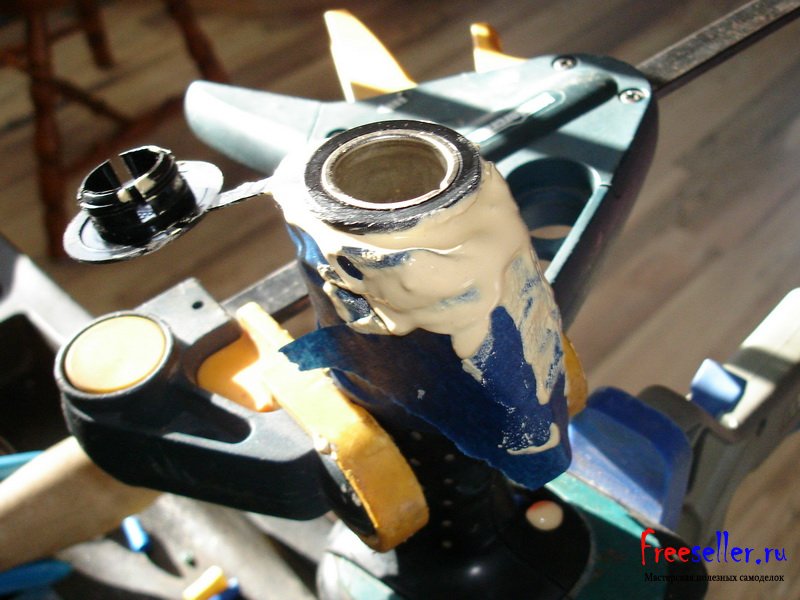

Соберите корпус и заполните образовавшиеся зазоры заполните автомобильной также можно использовать клейкую ленту.


Делаем самодельное USB зарядное устройство из шуруповертаДелаем самодельное USB зарядное устройство из шуруповерта

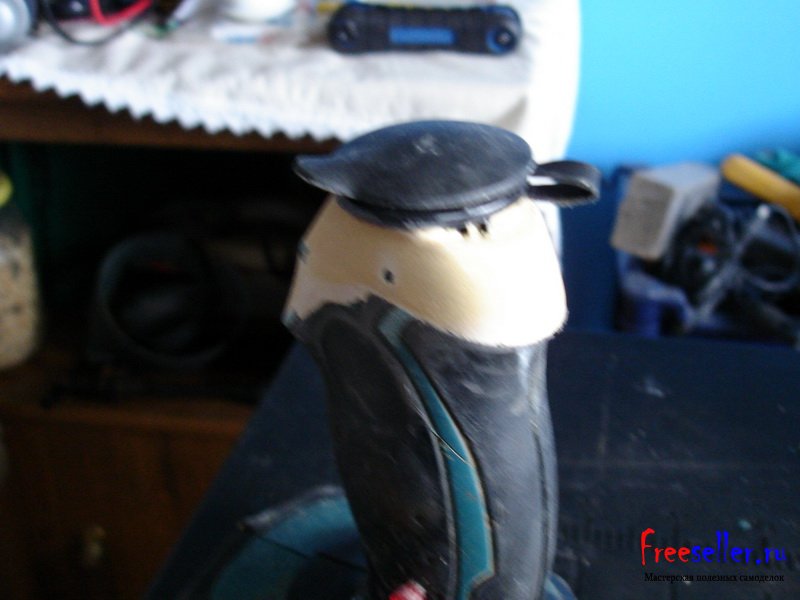

Отшлифуйте шпаклеванную часть корпуса.


Делаем самодельное USB зарядное устройство из шуруповерта

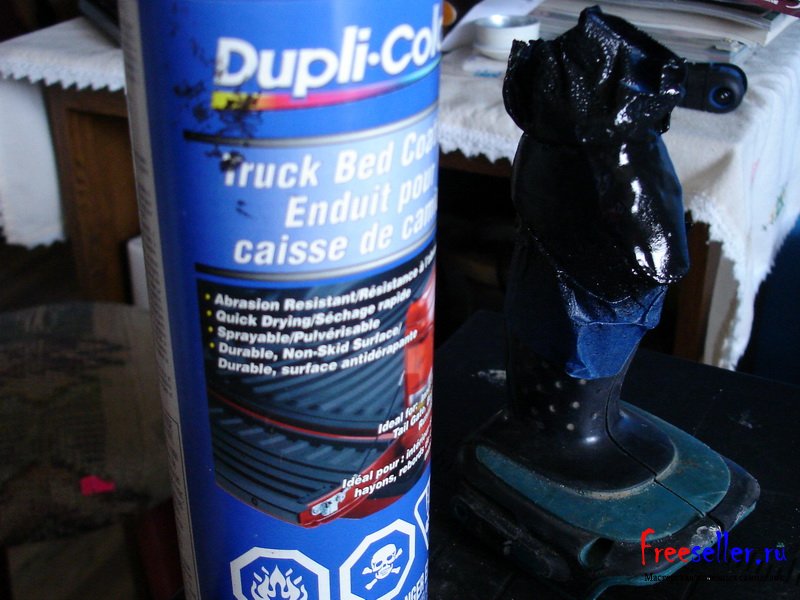

Покрасьте аэрозольной эмалью.


Делаем самодельное USB зарядное устройство из шуруповерта

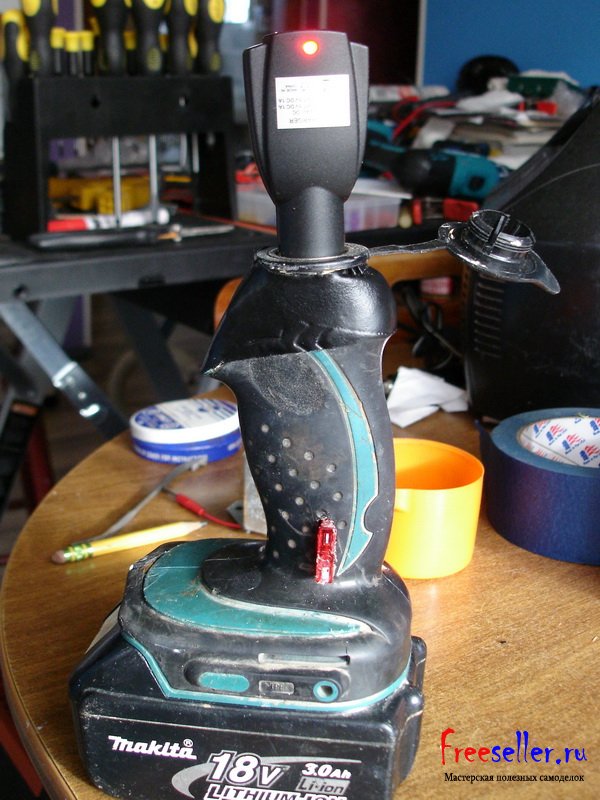

готовый usb источник питания из аккумуляторной батареи и корпуса от шуруповерта.


USB зарядное устройство из шуруповерта своими руками
