Простое устройство для проверки компьютерных блоков питания

  • Опубликовано: 14 августа 2018

Простое устройство для проверки компьютерных блоков питания


Как быстро проверить компьютерный блок питания - при помощи простого самодельного устройства.


При ремонте компьютерных блоков питания, постоянно нужно переставлять щупы мультиметра по контактам выходного разъема. Решил собрать переходник для быстрого измерения выходных напряжений.

О схеме

Напряжение с компьютерного блока питания поступает на разъем. При выключенном выключателе на выходе нет напряжения, включаем и напряжение появляется. При соответствующем положении, на выходных клеммах появится напряжение. Светодиод горит при подключении разъема БП. На некоторых блоках питания вместо зеленого серый провод. Так же на некоторых блоках отсутствует -5 вольт(белый провод). Данное устройство можно использовать для питания мало мощных устройств.

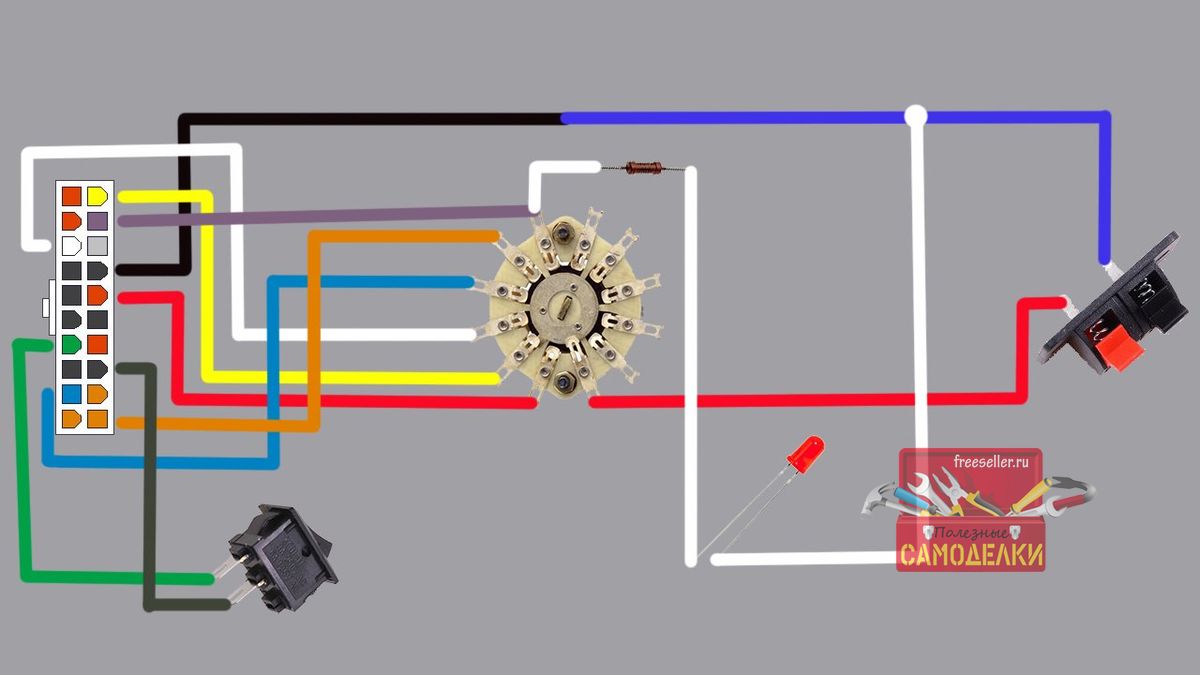

  Схема переходника для проверки компьютерного блока питания

Компоненты

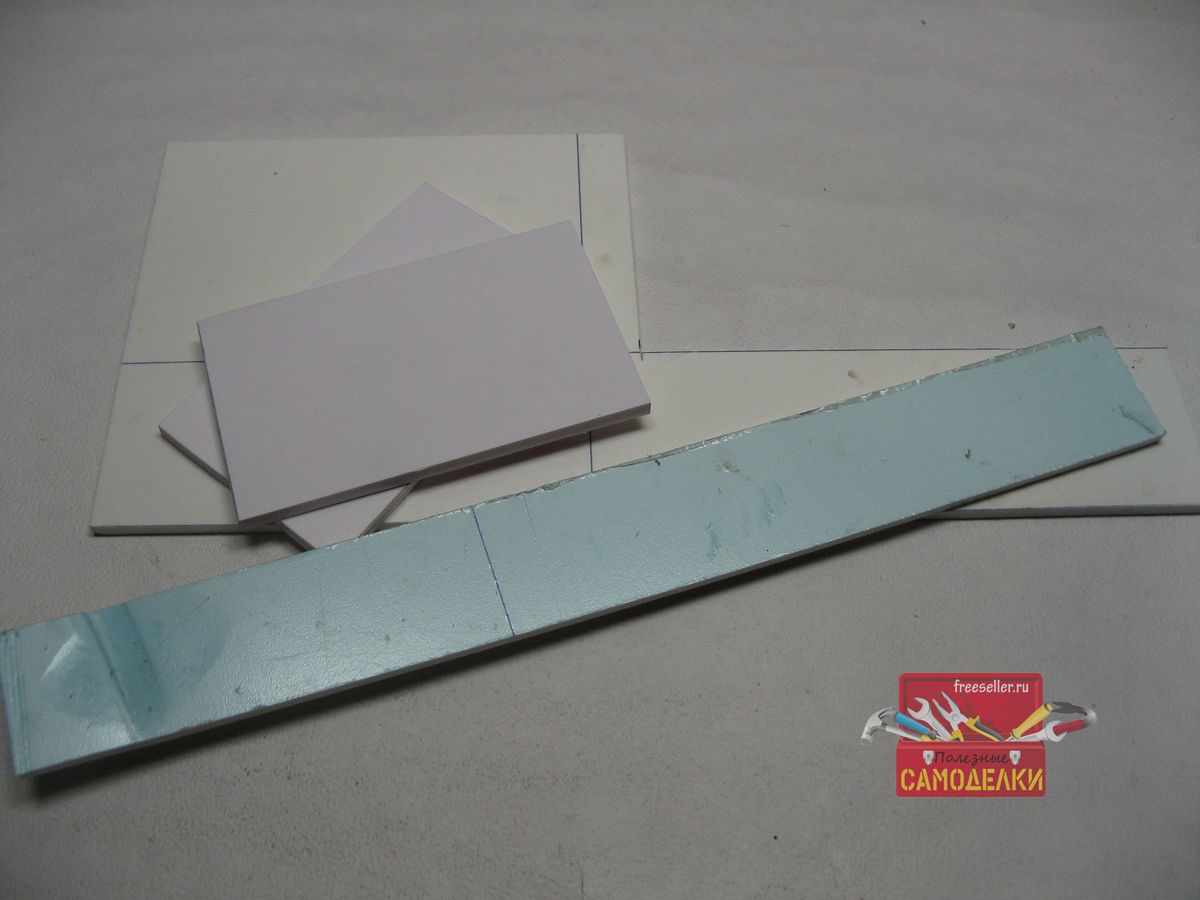

Коробочку для блока буду делать из ПВХ пластика. Он очень удобный в работе и режется строительным ножом. Пластик раздобыл у рекламщиков, обрезки которого они выкидывают.

  ПВХ пластик

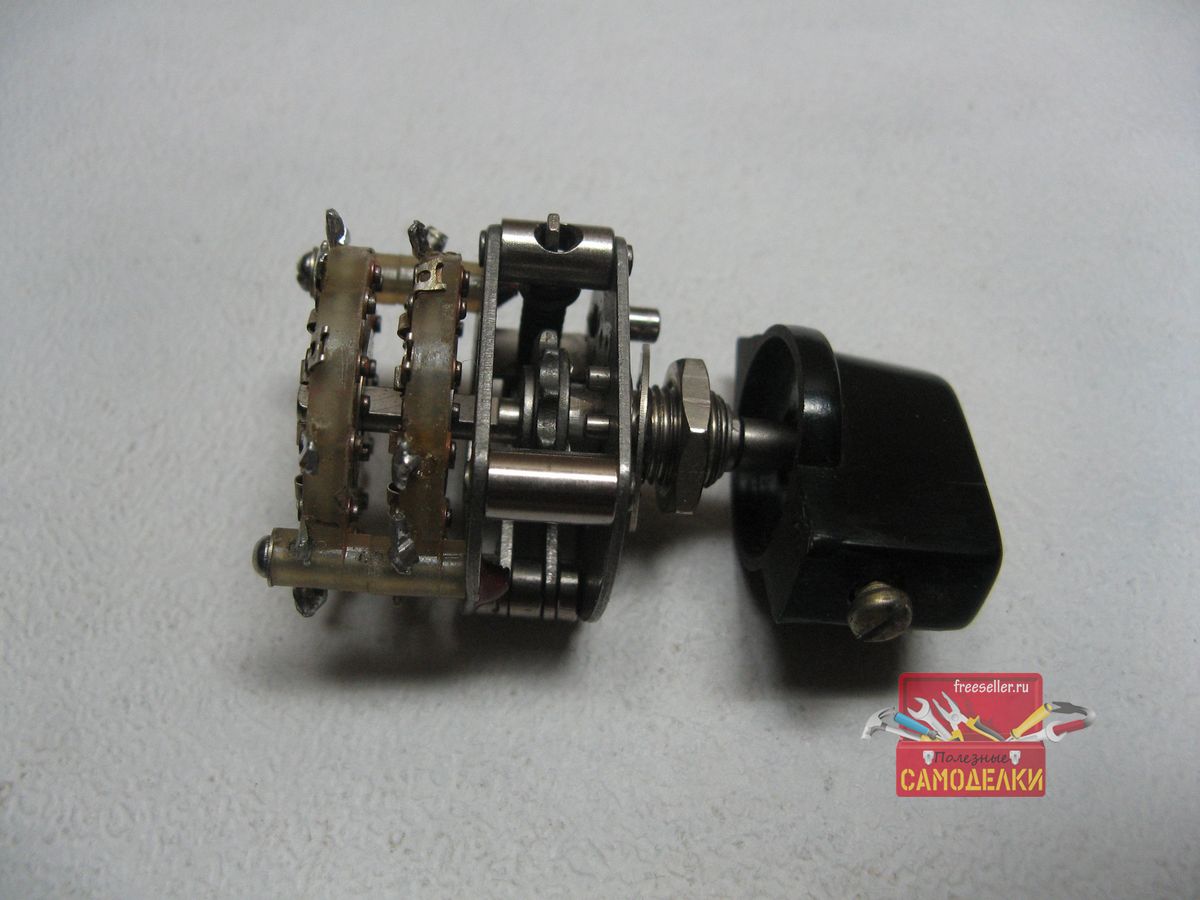

Переключать напряжения буду галетным выключателем. Для удобства переключения нашелся клювик.

  Галетные выключатели

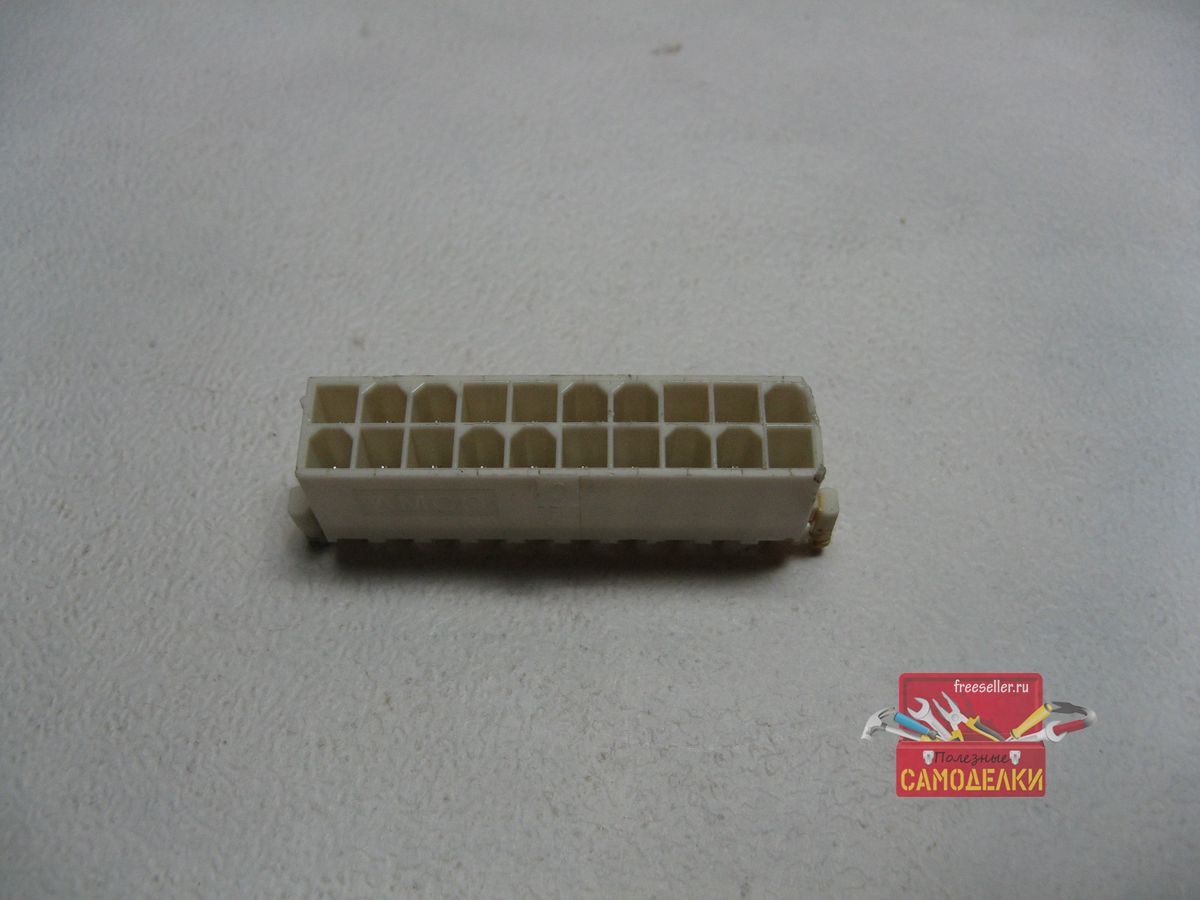

Разъем для подключения блока питания, я выпаял с не рабочей материнской платы.

  Разъем блока питания

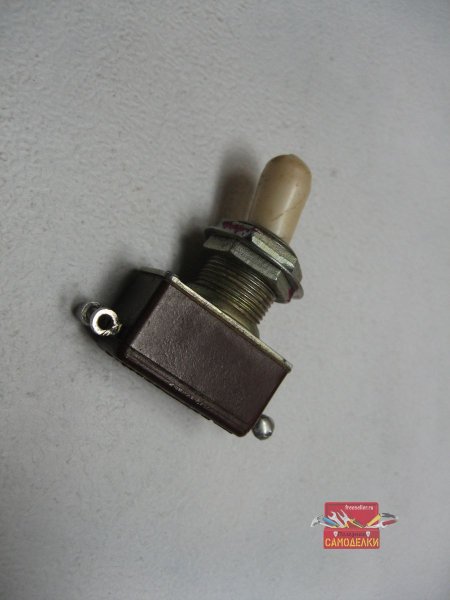

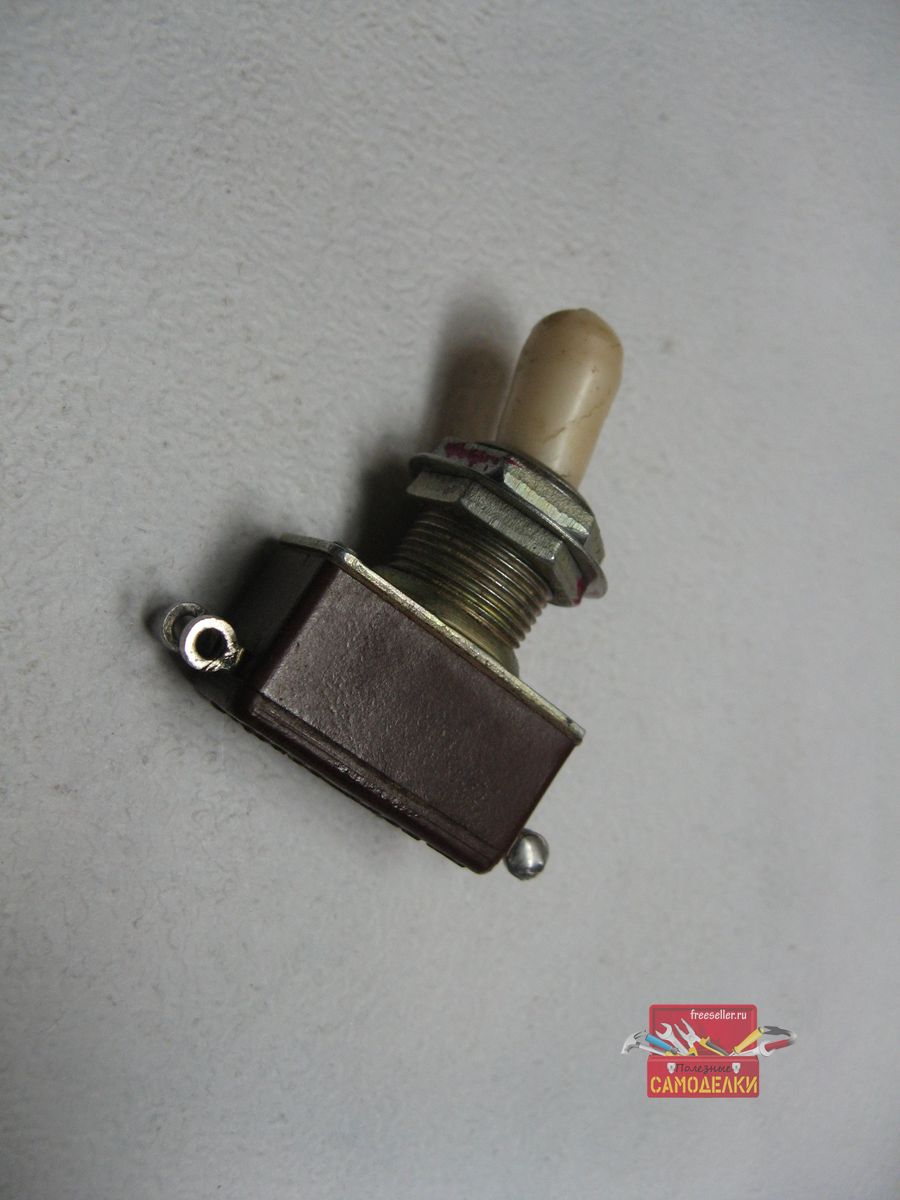

Нужен выключатель с одной замыкающей группой.

  Выключатель с одной замыкающей группой

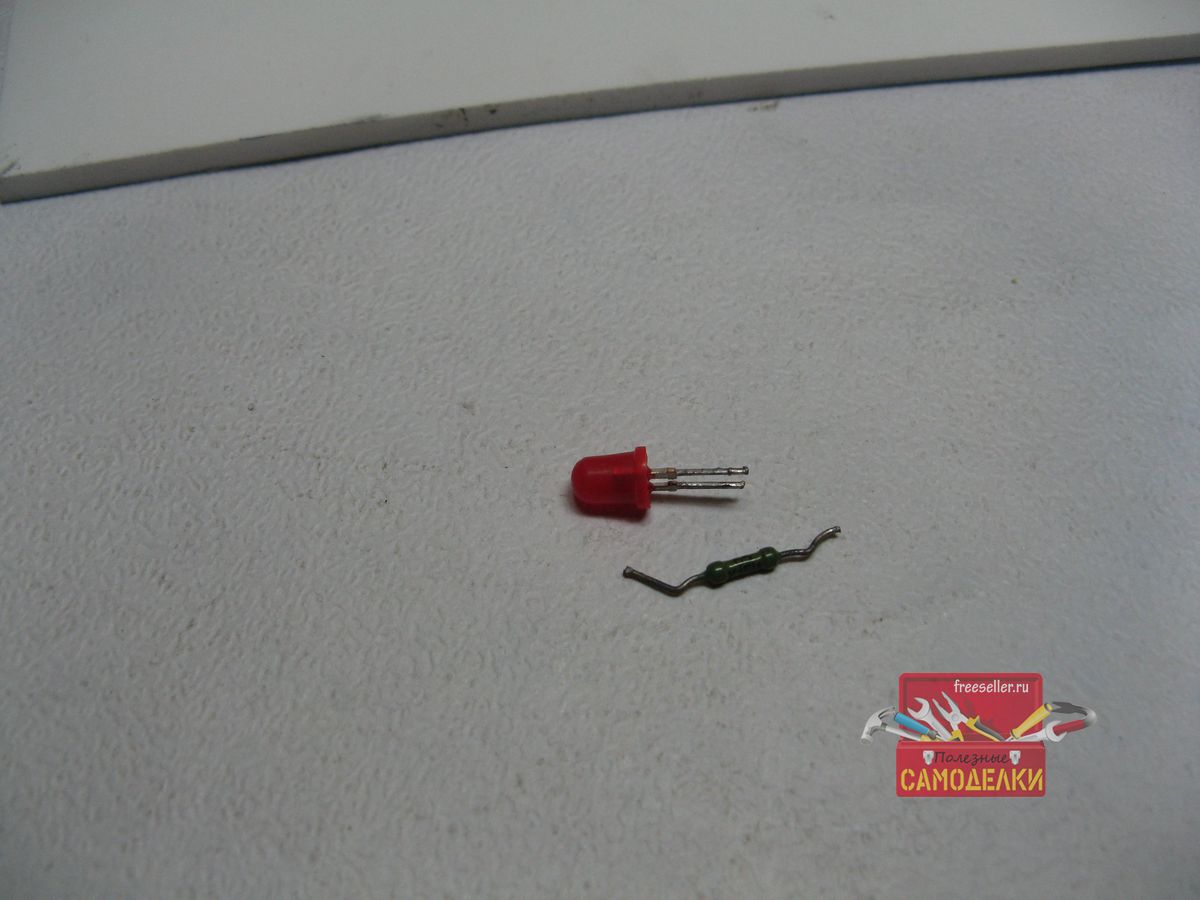

Индикатором включения будет светодиод. Подключаем его через токоограничивающий резистор. Питается от 5 вольт дежурного напряжения, номинал резистора 150 ом.

  Светодиод

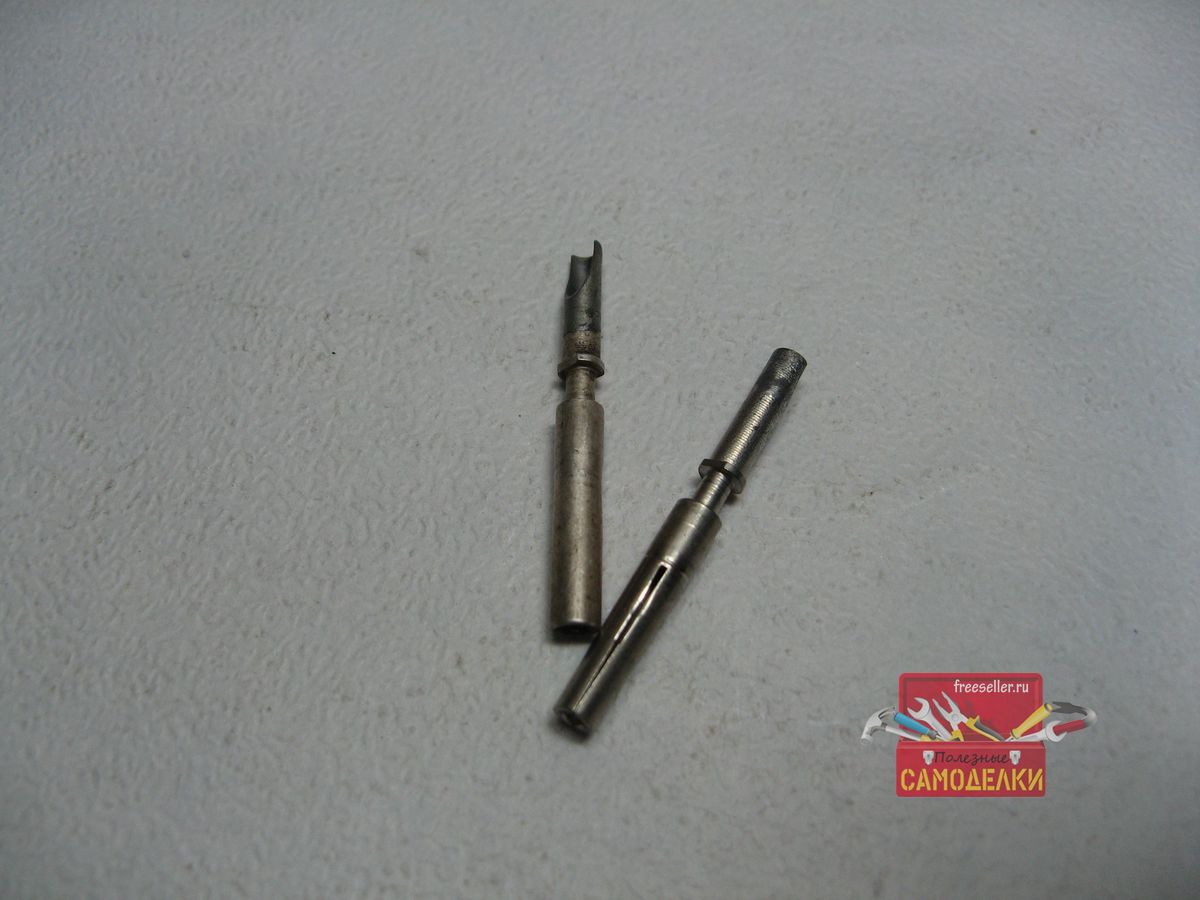

Выходные клеммы у меня от разъема ШР. Не придумал ничего другого. Да не было под рукой ничего.

  Клемы от разъема ШР

Изготовление

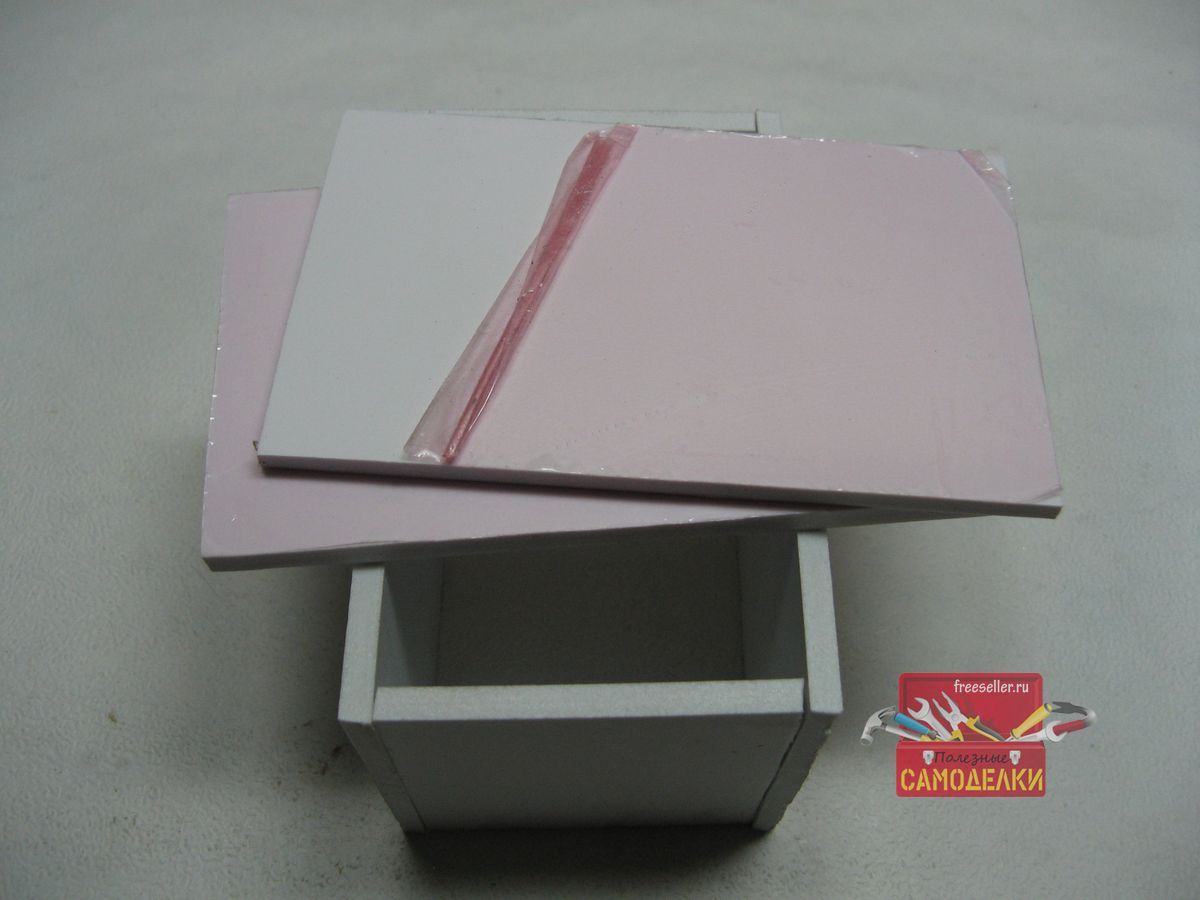

Пока примерялся с размерами, успел сделать основание короба. Размер подходящий, оставлю какой есть. Ребра пластика проклеил супер клеем. Так же сделал две заготовки для передней и задней панели.

  Изготовление устроуства для проверки компьютерных блоков питания

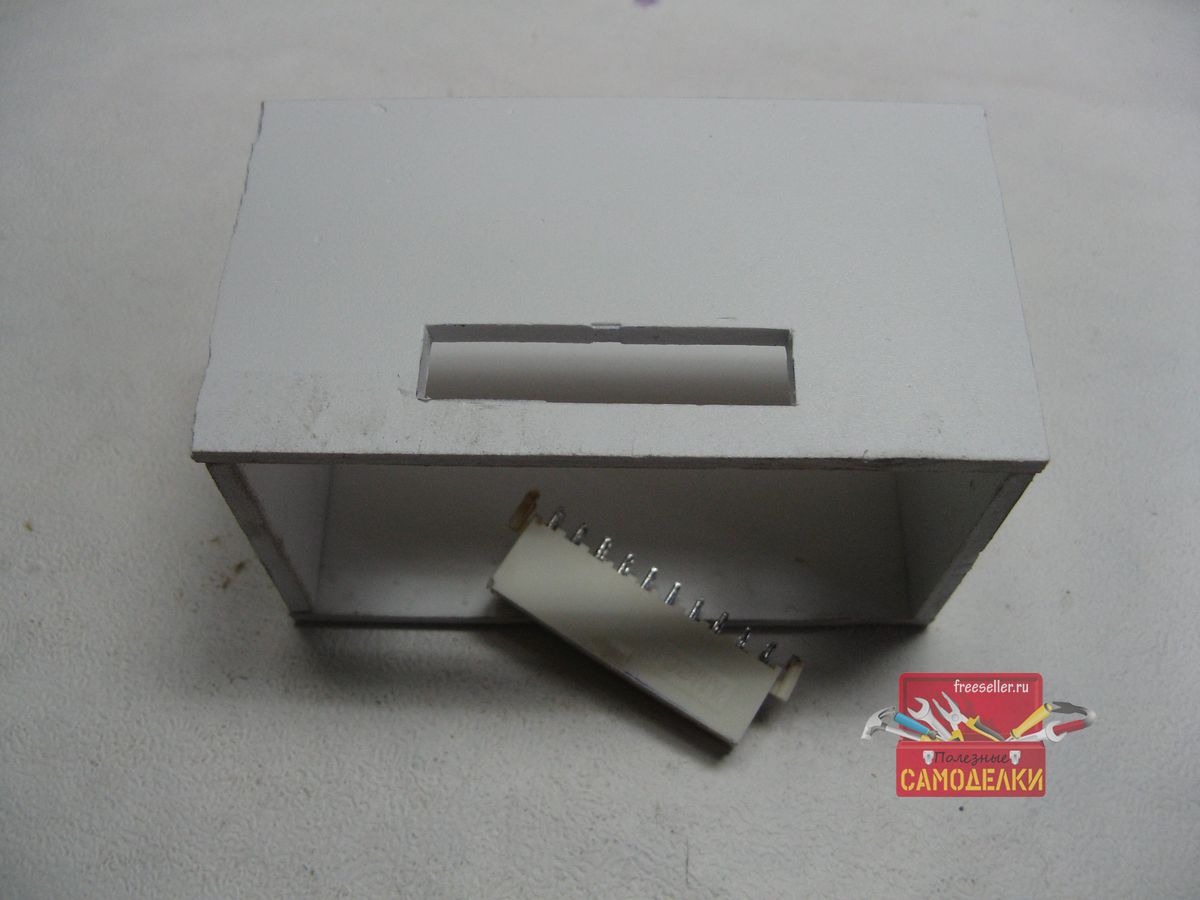

В боковине вырезал окно под разъем.

  Изготовление устроуства для проверки компьютерных блоков питания

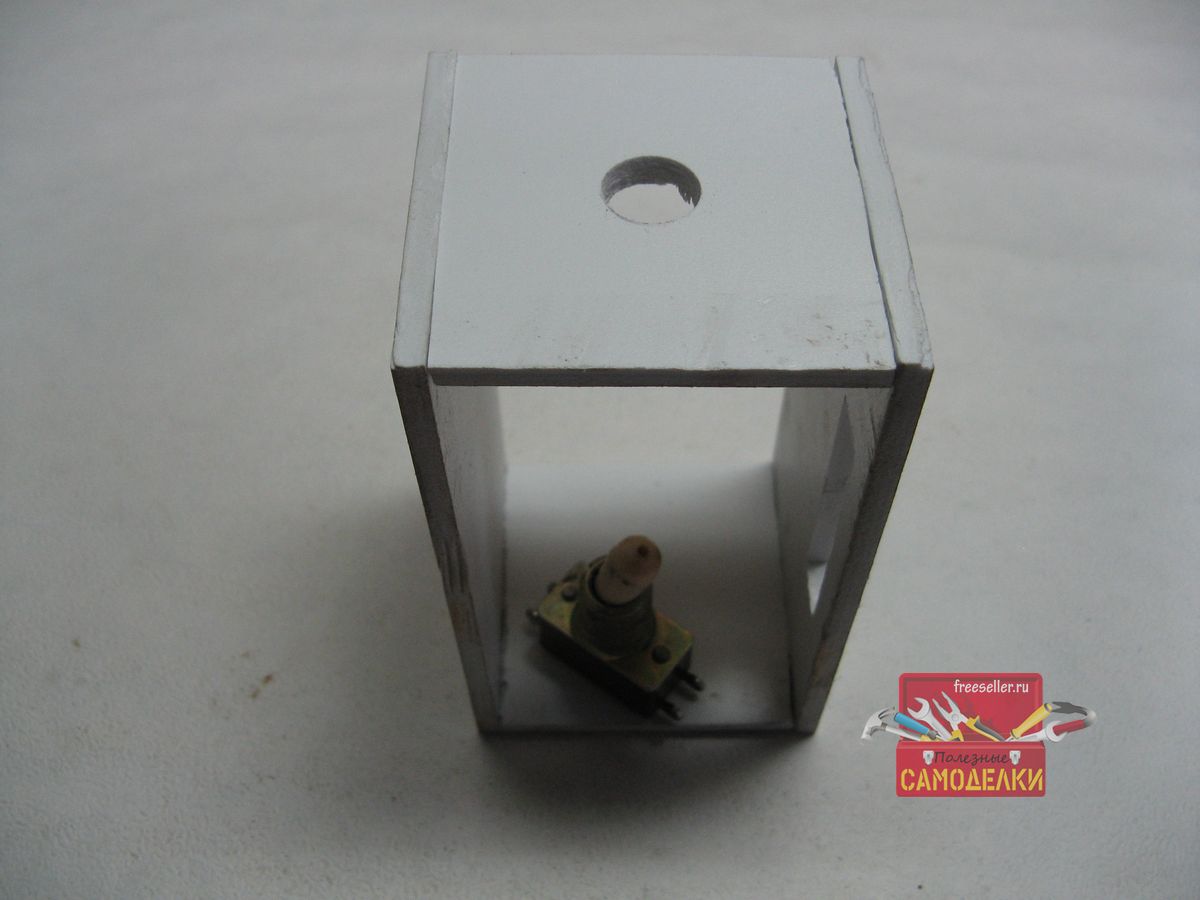

Сверху просверлил отверстие под тумблер.

  Изготовление устроуства для проверки компьютерных блоков питания

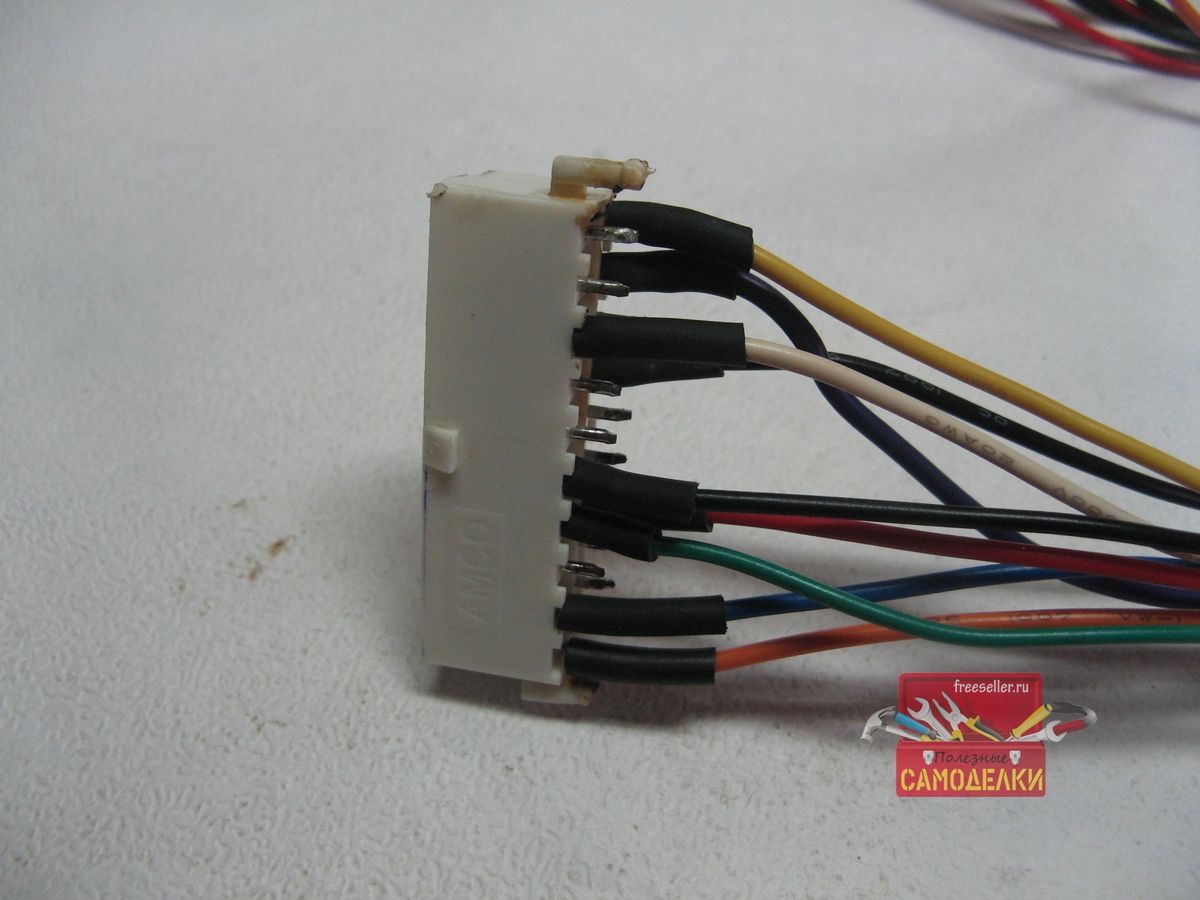

Разъем распаиваем соответственно схеме. Цвета помогают не ошибиться. Места паек изолируем.

  Изготовление устроуства для проверки компьютерных блоков питания

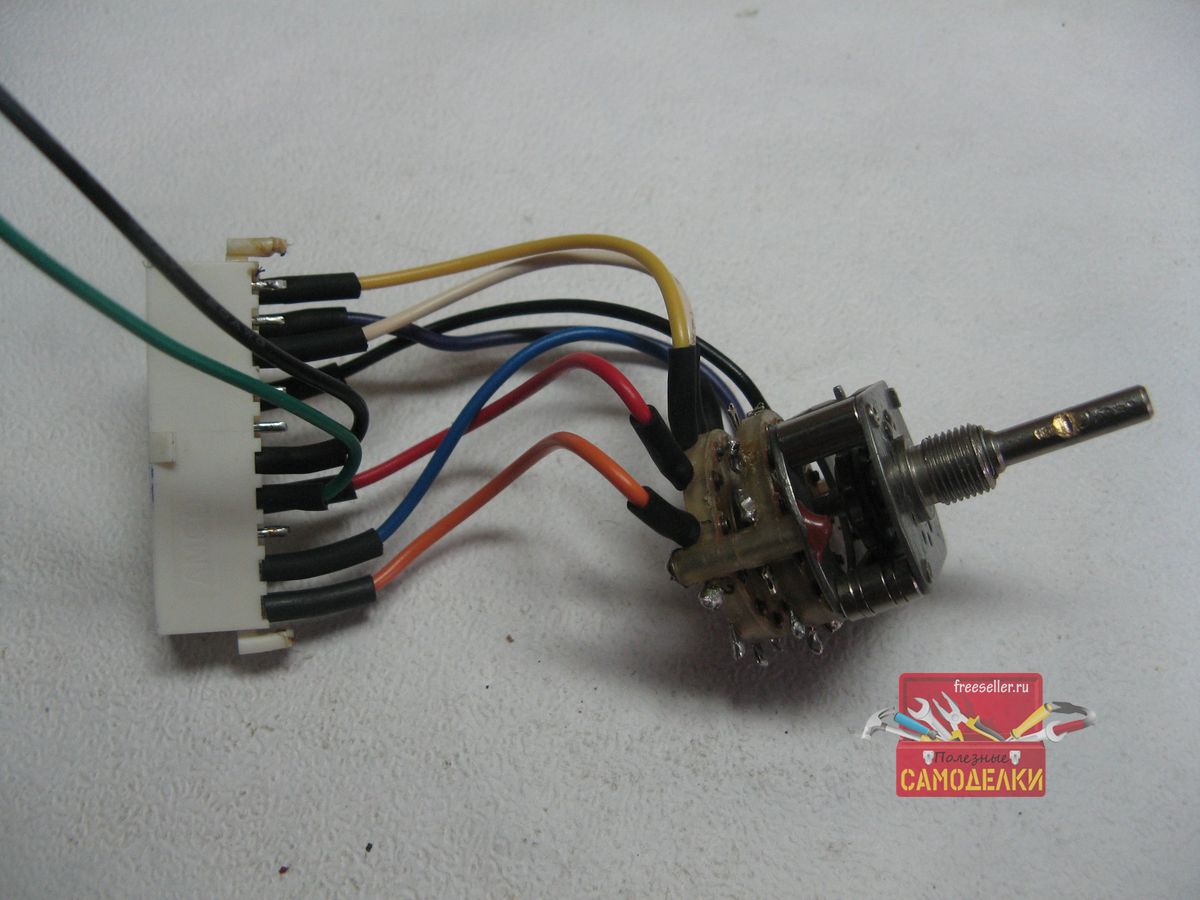

Распаиваем галетный переключатель. Остаются два провода на выключатель.

  Изготовление устроуства для проверки компьютерных блоков питания

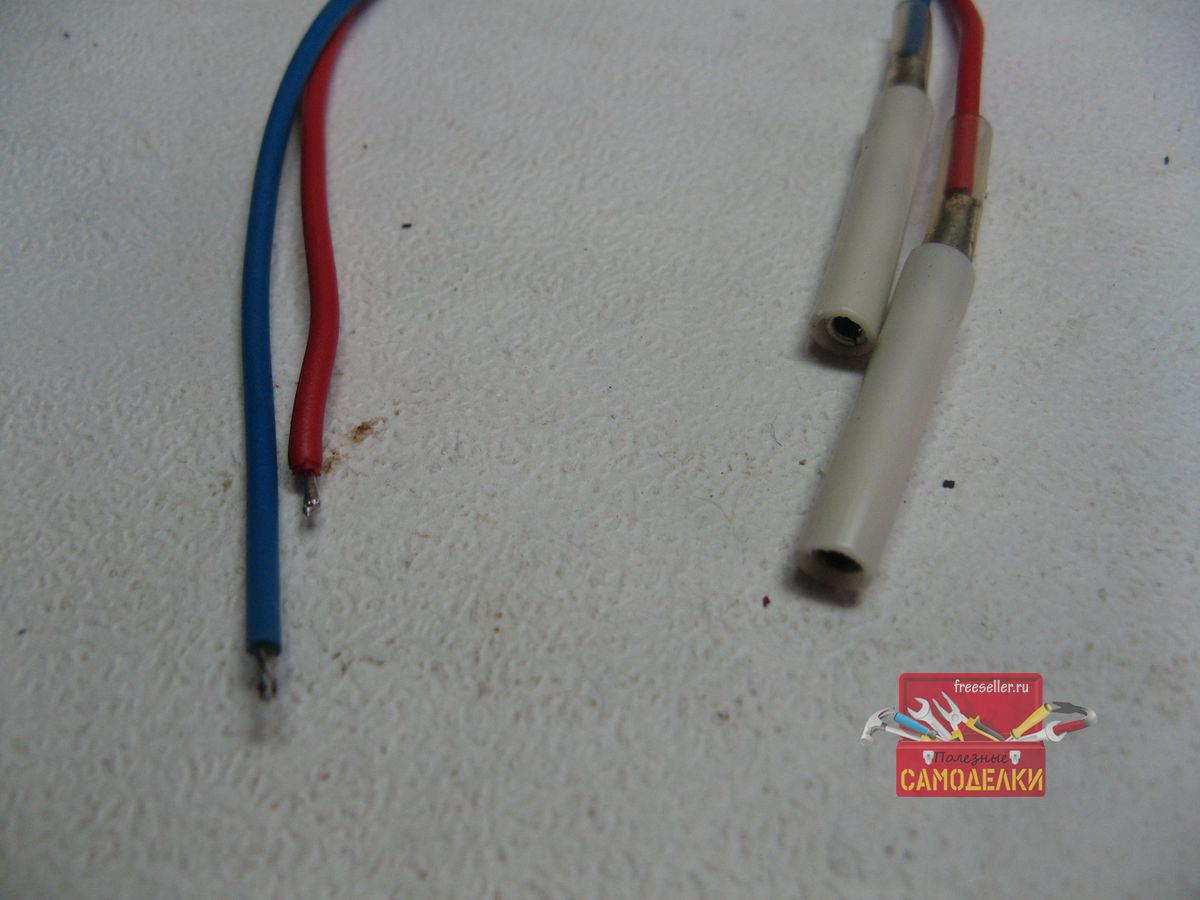

К клеммам припаял провода. Цвета соответственно. Пайки заизолировал кембриками.

  Изготовление устроуства для проверки компьютерных блоков питания

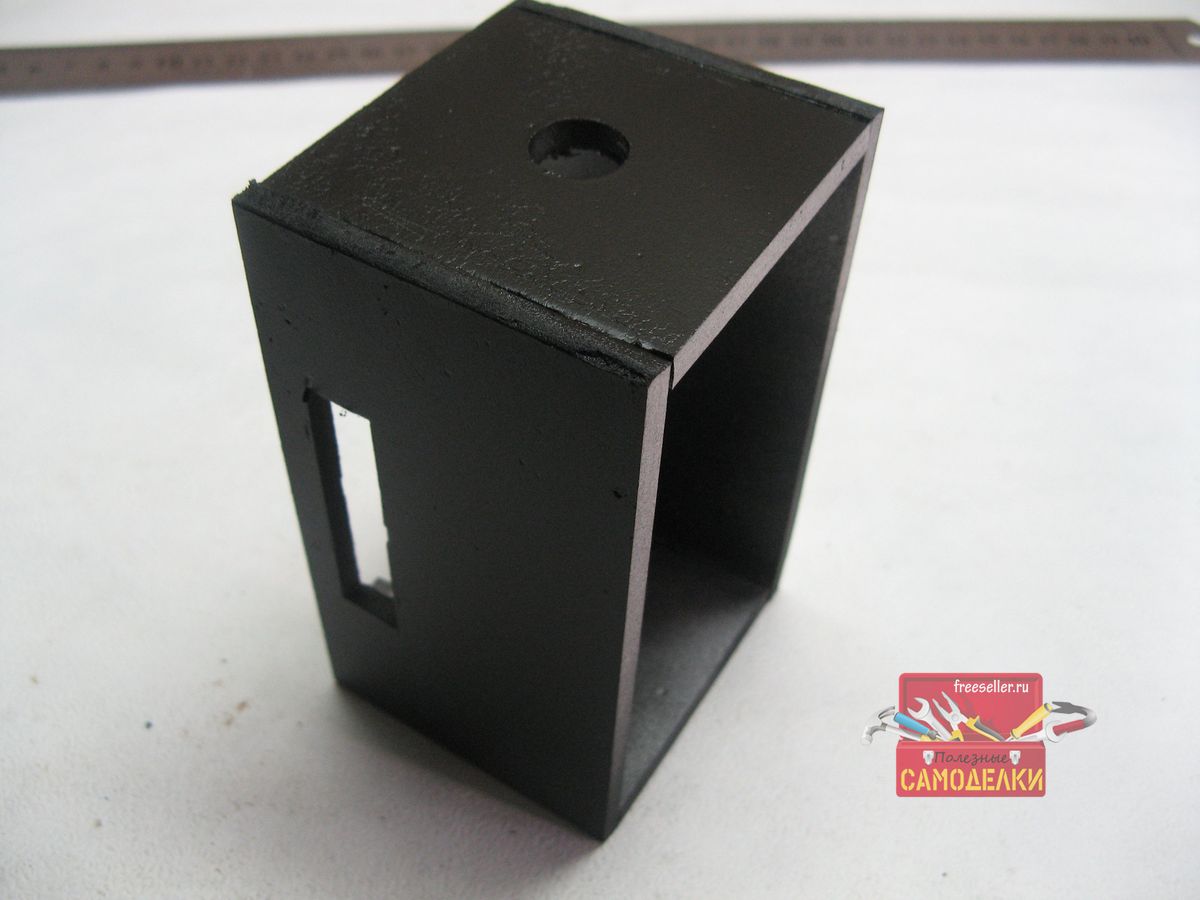

Коробку покрасил в черный цвет. Переднюю и заднюю панели не красил.

  Изготовление устроуства для проверки компьютерных блоков питания

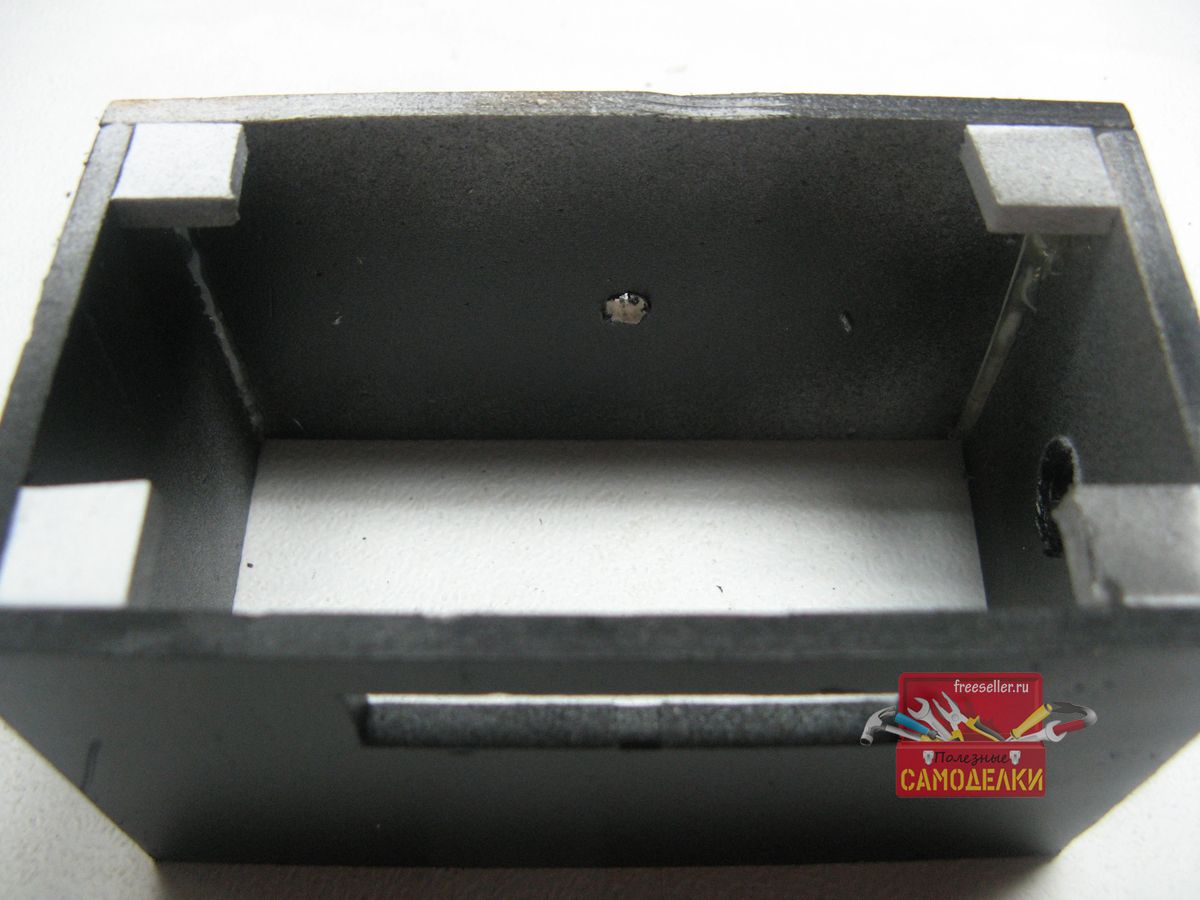

Для фиксации задней панели приклеил отрезки пластика. В них будут закручиваться саморезы. Так же просверлил отверстие под провода с клеммами.

  Изготовление устроуства для проверки компьютерных блоков питания

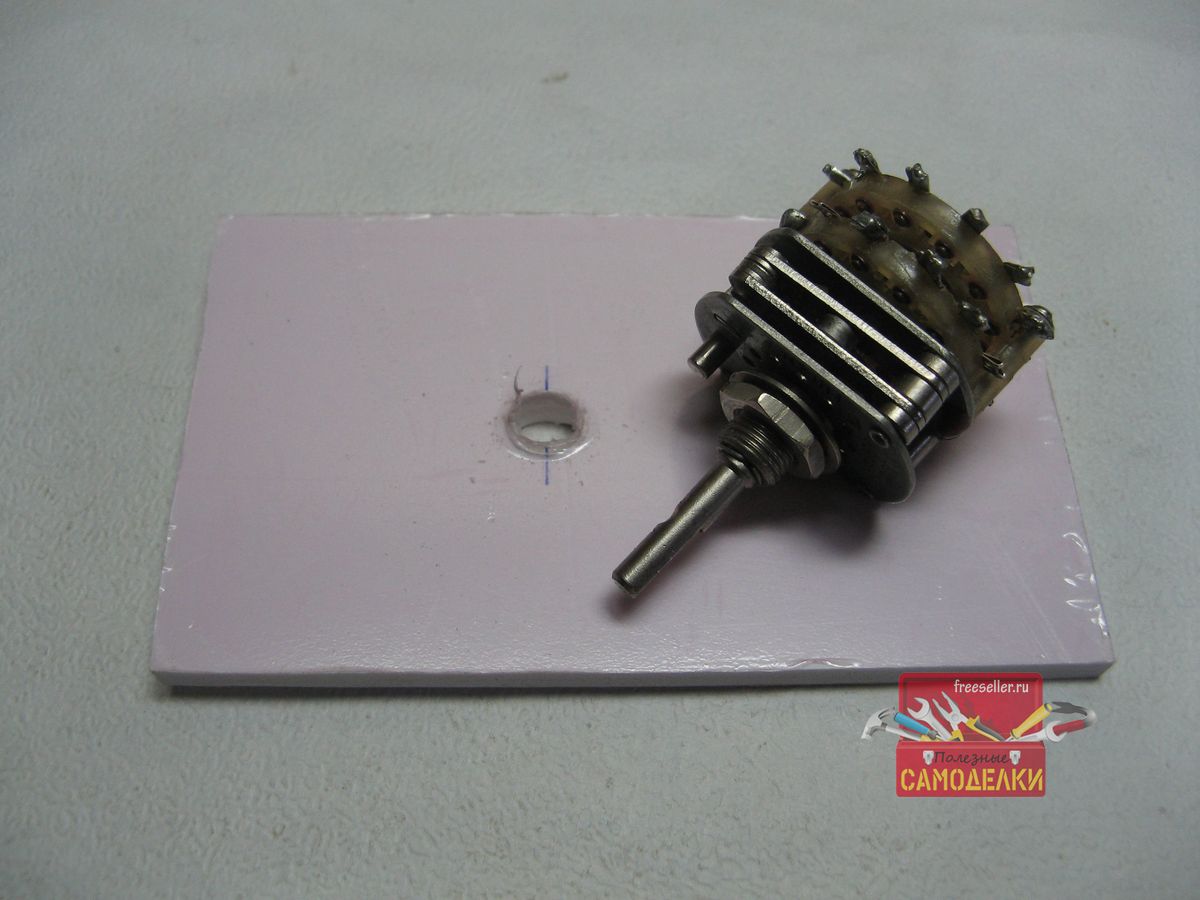

В передней панели посверлил отверстие под переключатель.

  Изготовление устроуства для проверки компьютерных блоков питания

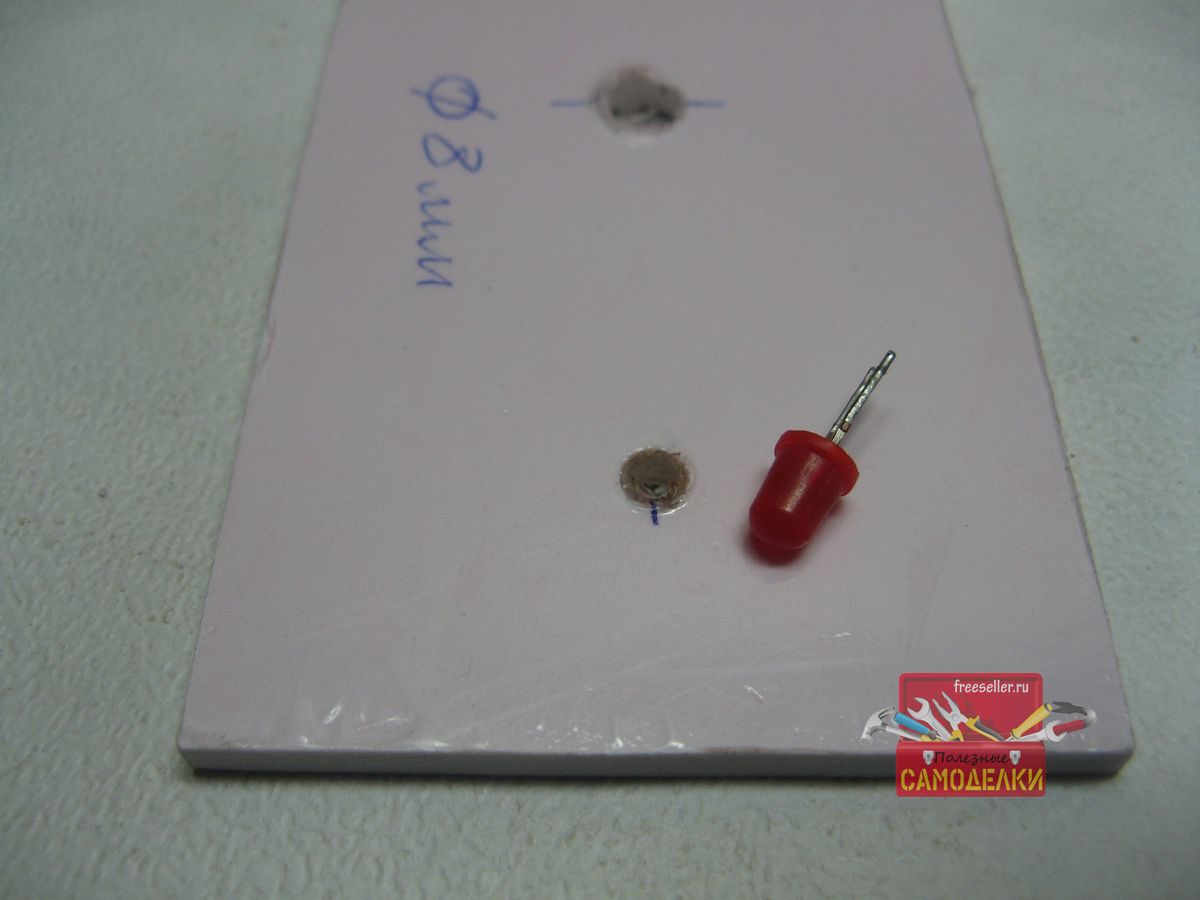

Так же спереди будет установлен светодиод, просверлил и под него отверстие.

  Изготовление устроуства для проверки компьютерных блоков питания

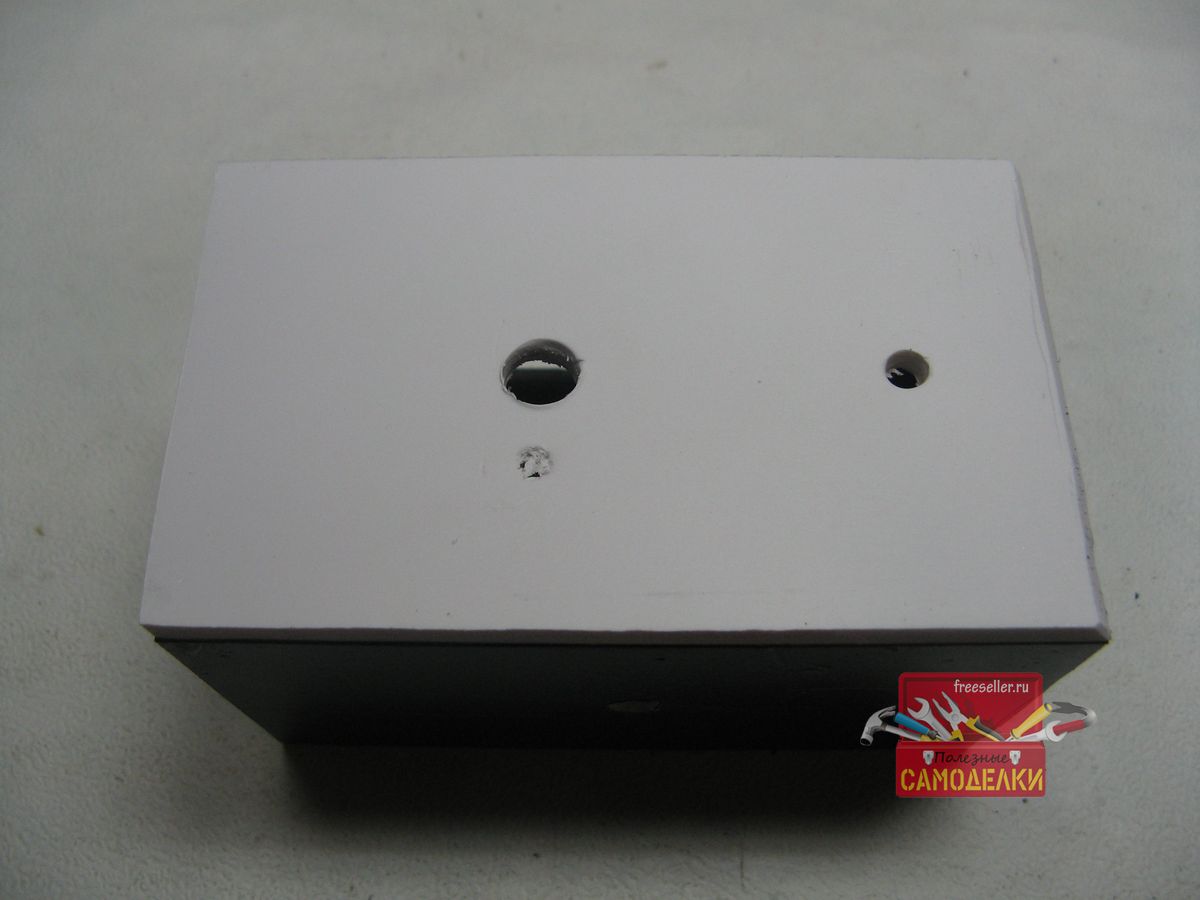

Переднюю панель приклеиваю.

  Изготовление устроуства для проверки компьютерных блоков питания

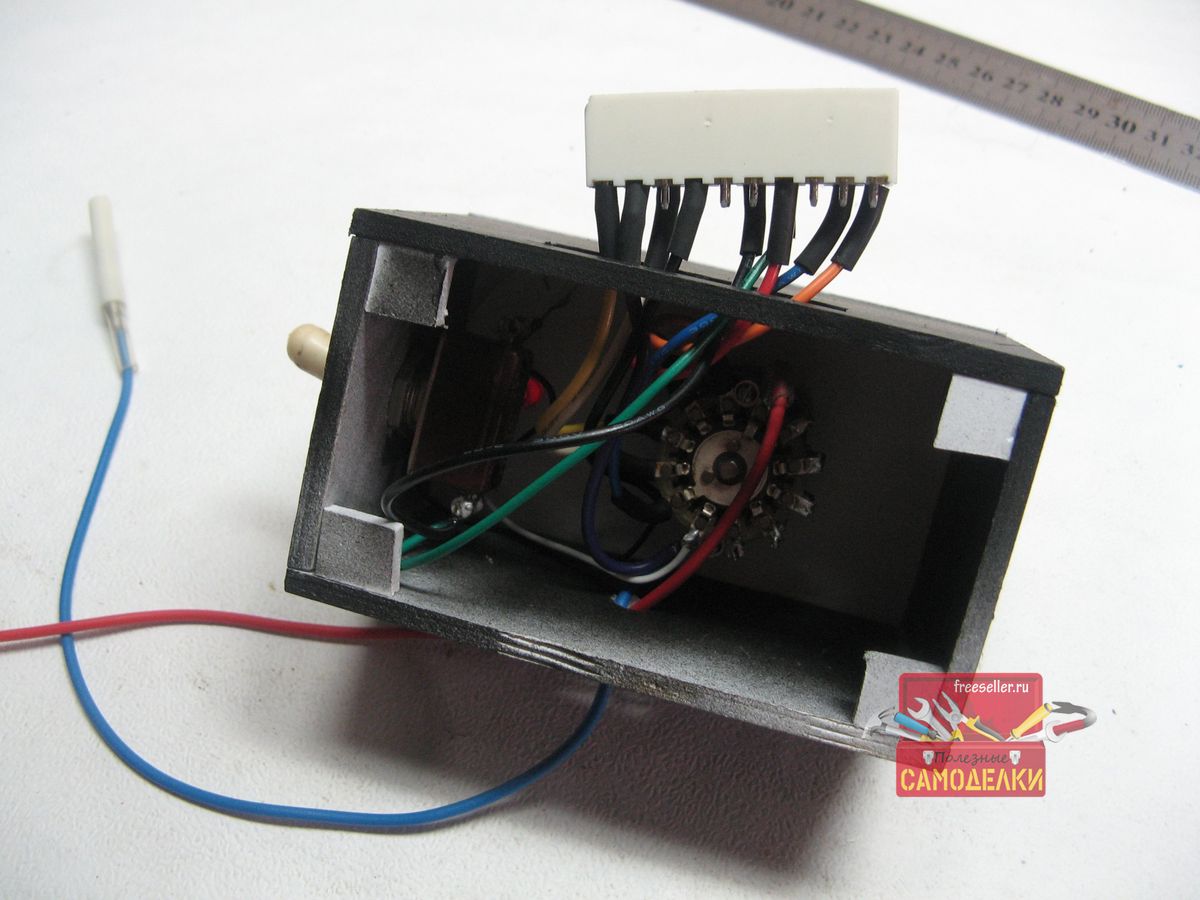

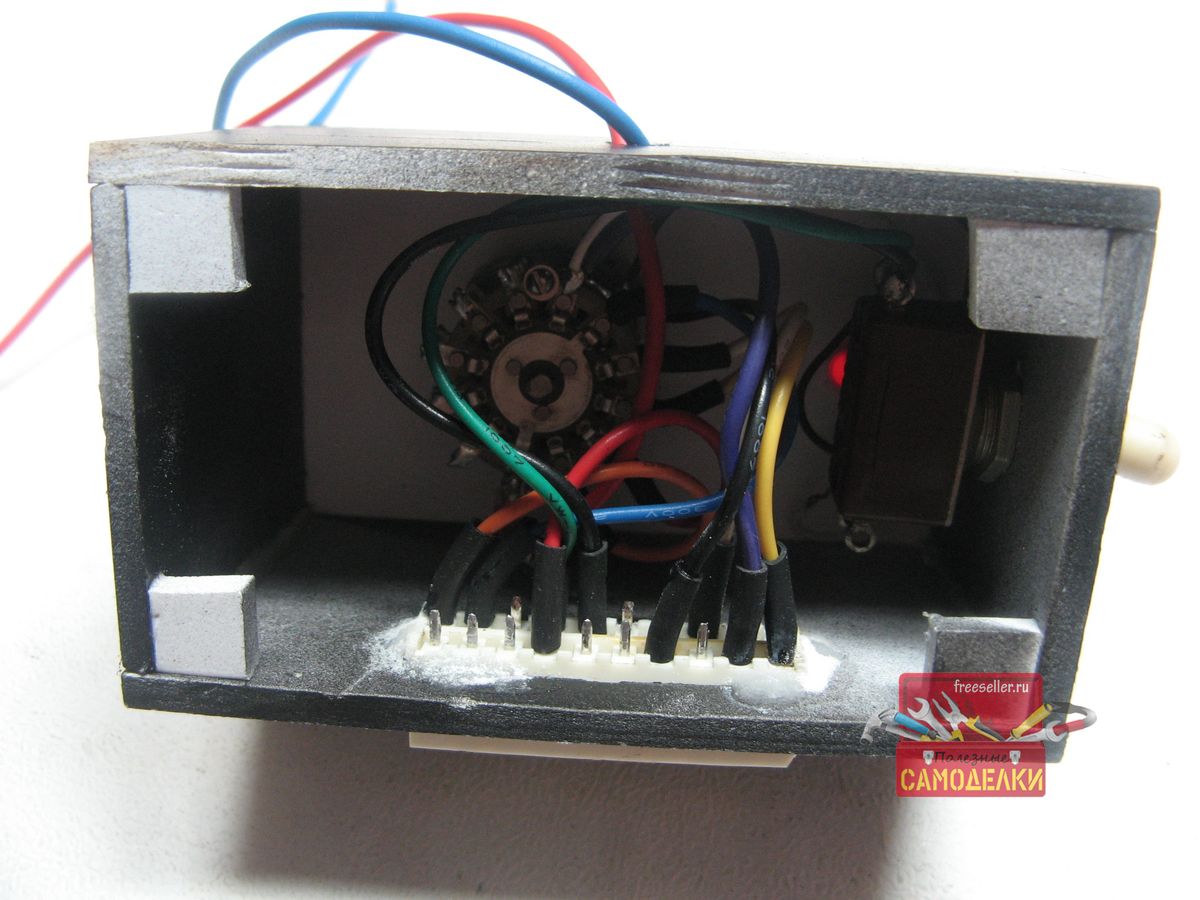

Все установил в корпус. Гайки затянуты.

  Изготовление устроуства для проверки компьютерных блоков питания


Разъем зафиксирую содой с супер клеем.

  Изготовление устроуства для проверки компьютерных блоков питания

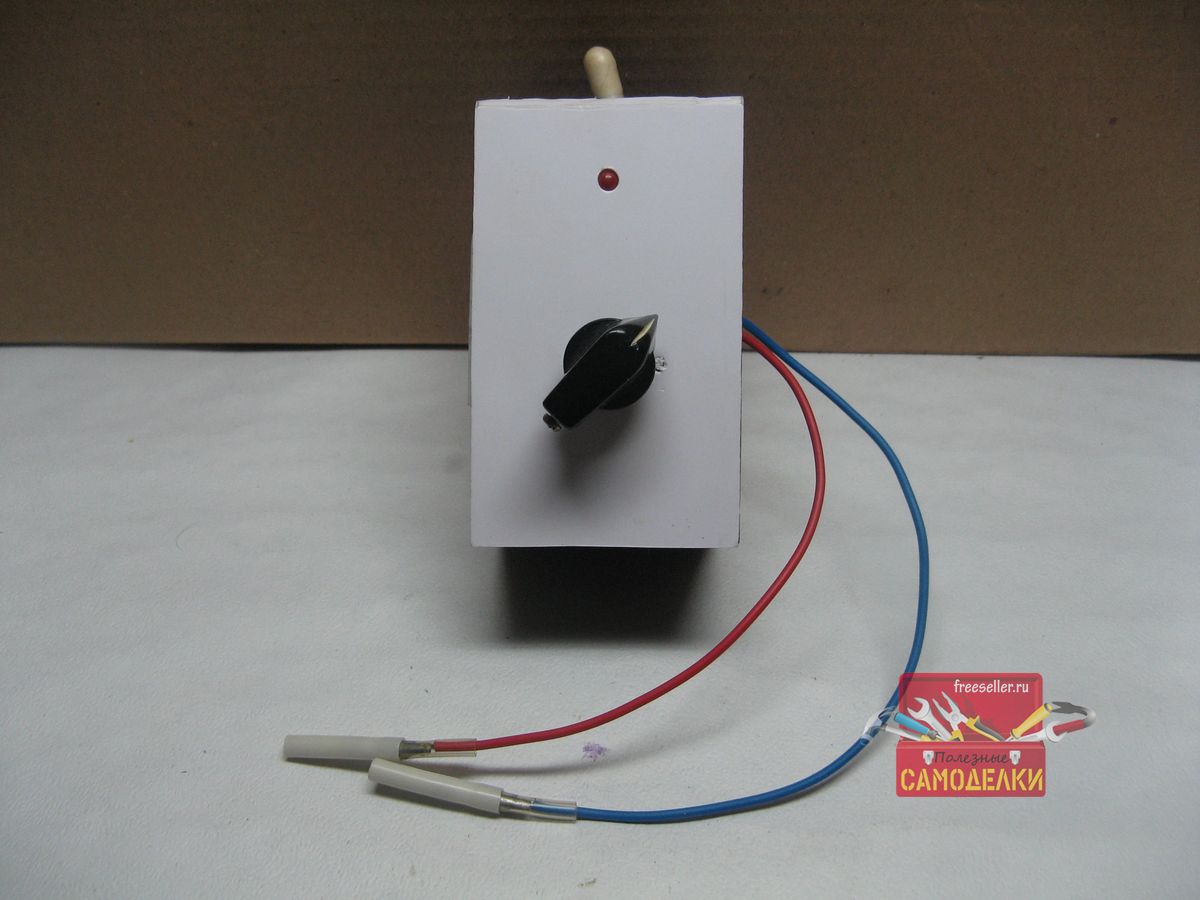

Вот так выглядит наша работа.

  Простое устройство для проверки компьютерных блоков питания

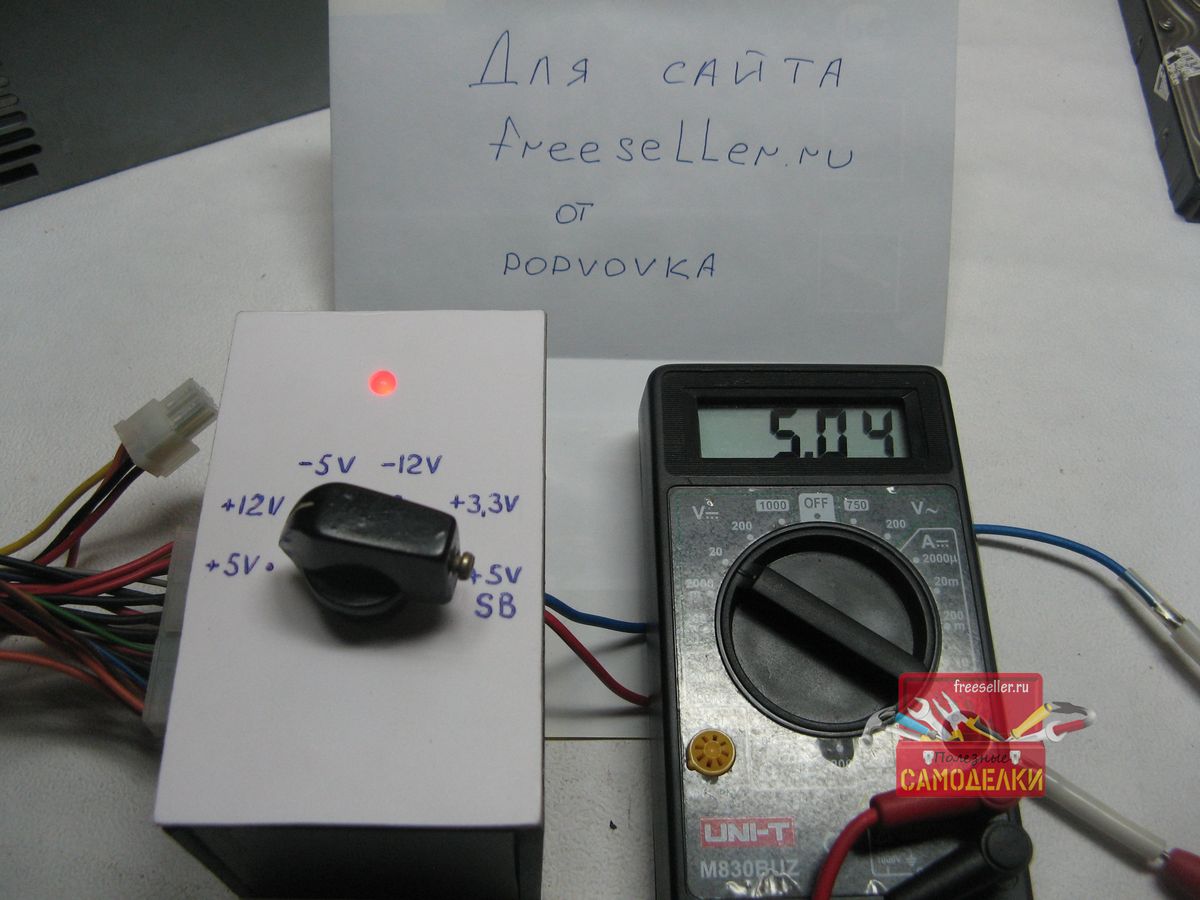

Положения галетного переключателя промаркировал. Во время закрытия чуть поменял положения переключателя, так мне удобней показалось. Тестируем, все работает.

  Простое устройство для проверки компьютерных блоков питания

Видео по сборке



2

комментария

10 911

просмотров

Похожие самоделки

Комментариев 2
  1. Сыро и недоработано по следующим причинам:
    Некоторые блоки питания не включатся нормально без нагрузки на хотя бы 2 канала - 5 и 12
    Опять таки без нагрузки других каналов измерения только одного канала могут быть некорректны
    Вместо тумблера включения лучше поставить кнопку - дабы в случае чего можно было быстро выключить
    Сигнал PowerGood тоже надо контролировать

    Правильно надо нагрузить все каналы, достаточно купить с десяток 1омных 5 ваттных резисторов - на канал 5 в - 1 ом(4 резистора), на 3,3 - 0,5 ом(2 резистора), на 12 вольт - 3-4 ома(3-4 резистора), -5 и -12 достаточно 100-200 ом
    На сигнал PowerGood можно попробовать светодиод поставить, но лучше с транзисторным ключом.
    Галетником коммутировать тестер или на али заказать вольтметр рублей за 70
    А можно чуть подороже заказать с али вольтметр-амперметр и подключать дополнительную нагрузку с просмотром падения вольт от тока

    Вообще вот, мое творение что уже несколько лет мне помогает http://www.rom.by/forum/Instrument_dlja_remonta_BP_svoimi_rukami_chast_2_Tester
    +2
  2. По ссылке хороша работа.
    По моей работе:
    - нагрузка часто по каналам имеется в БП;
    - нагрузку можно установить на выходные провода и к ним прибор;
    - вольтметр на момент сборки был в пути из Китая;
    - для первоначальной оценки работоспособности коробочка как раз;
    - в большинстве блоков, при отклонении сигнала PowerGood, блок не стартует;
    - простота конструкции.
    Если конечно человек слабо разбирается в электронике, то ему данная коробочка не пригодится. Я использую ее как вспомогательное устройство, нагружаю старенькими HDD дисками.
