Карманный вольтметр своими руками

  • Опубликовано: 3 февраля 2018

Самоделки. Карманный вольтметр своими руками.


Как изготовить простой карманный вольтметр своими руками.


Всем привет!!! С недавних пор я задался идеей изготовить для себя приборы карманных размеров, которые бы не занимали много места, и которые можно было всегда носить. Одним из таких приборов стал  карманный вольтметр, и сейчас я постараюсь подробно описать весь процесс создания данной самоделки, + прилагаю фотоотчет.


Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.
Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.

Изготовление карманного вольтметра

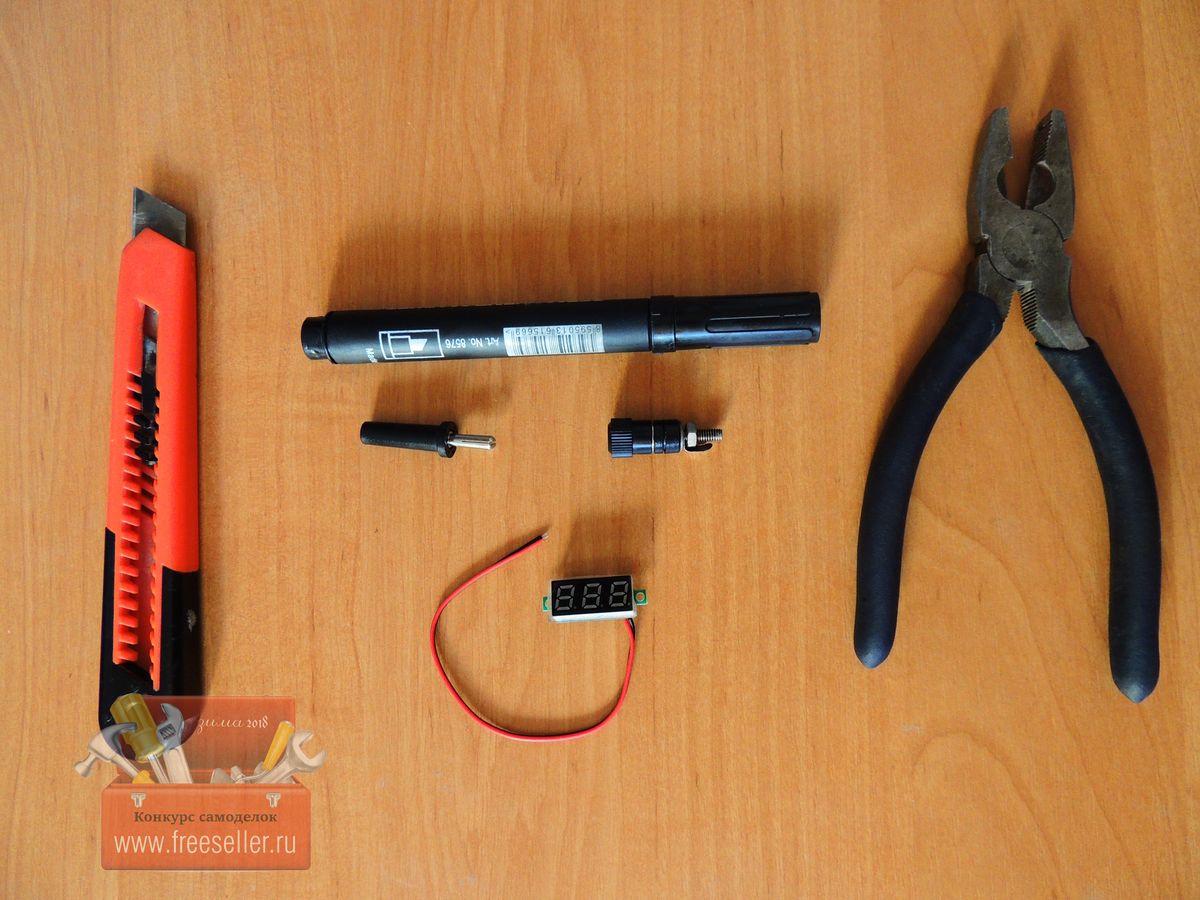

Материалы и инструменты

Материал:

  • маркер;
  • джек 3,5 мм;
  • маленький вольтметр ( заказывал на Алиекспресс );
  • провод;
  • крокодил;
  • штекер типа banan;
  • гнездо под штекер.

Инструмент:

  • канцелярский нож;
  • паяльник;
  • плоскогубцы.

Интсрументы

Разборка маркера

Приступим к изготовлению!

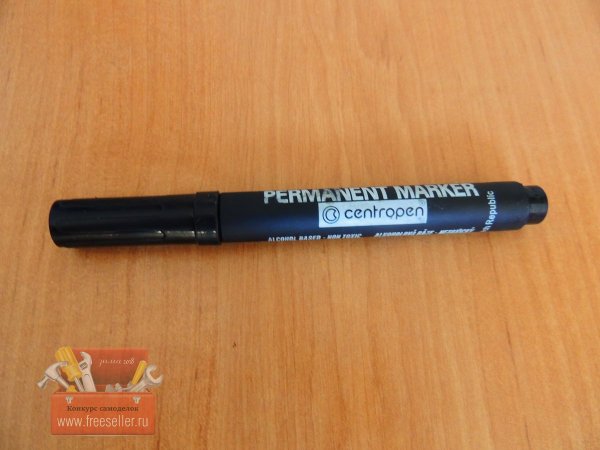

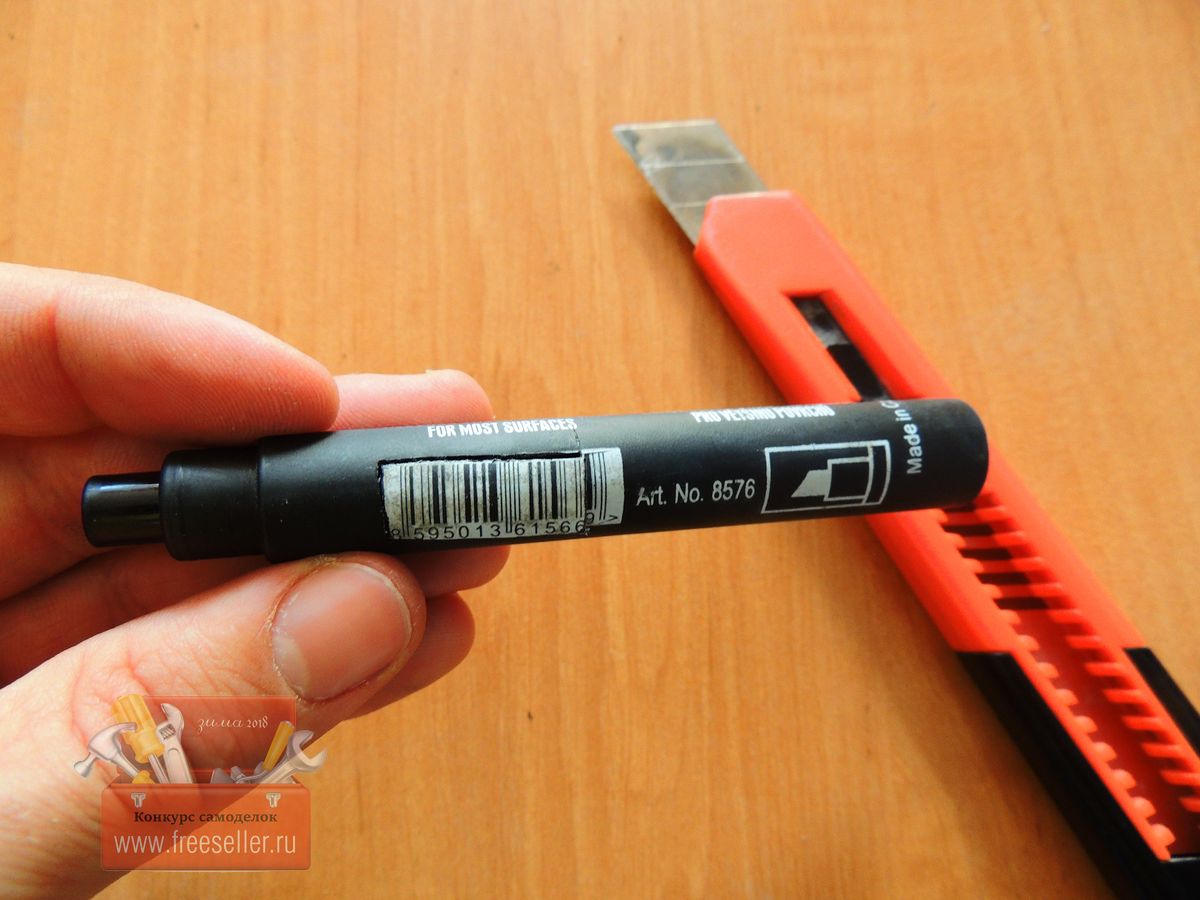

Мною был взят ненужный маркер.


Изготовление карманного вольтметра из маркера

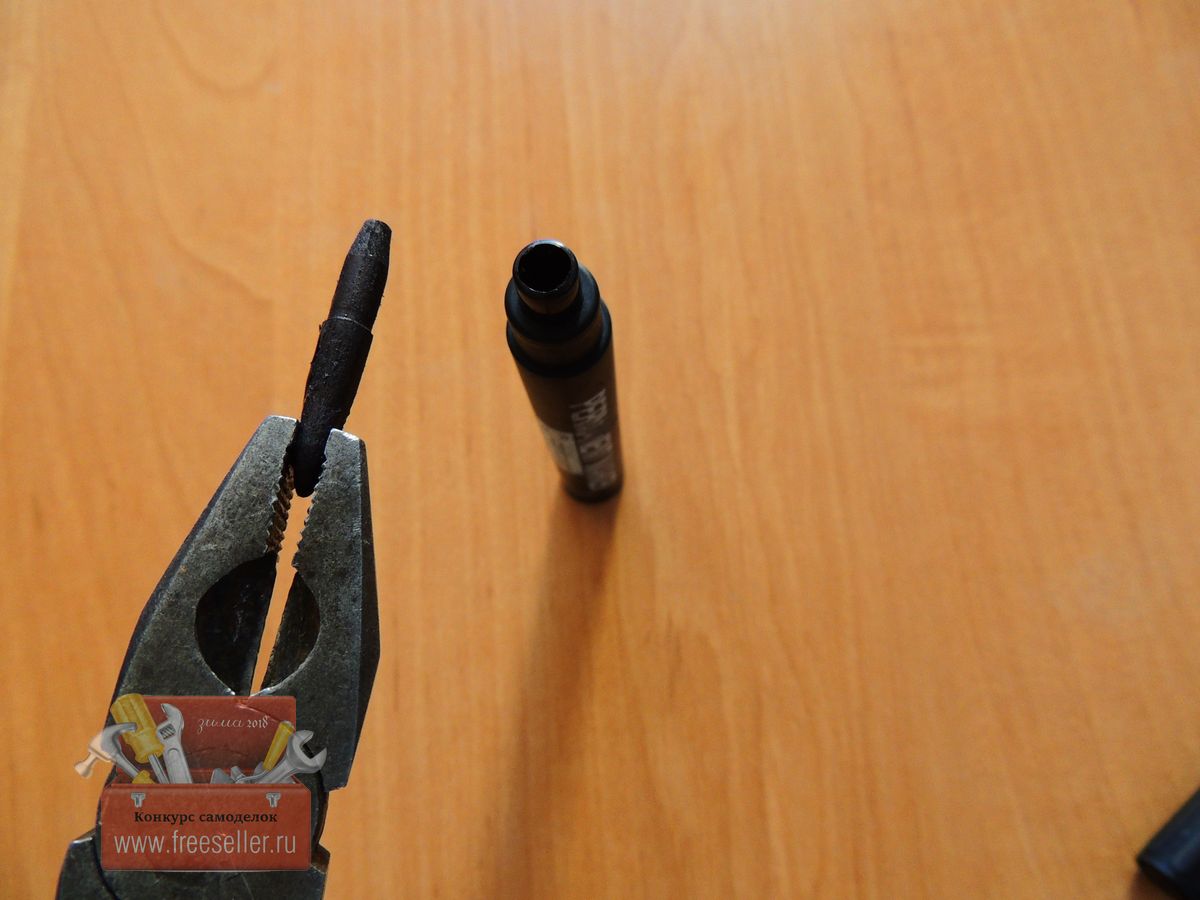

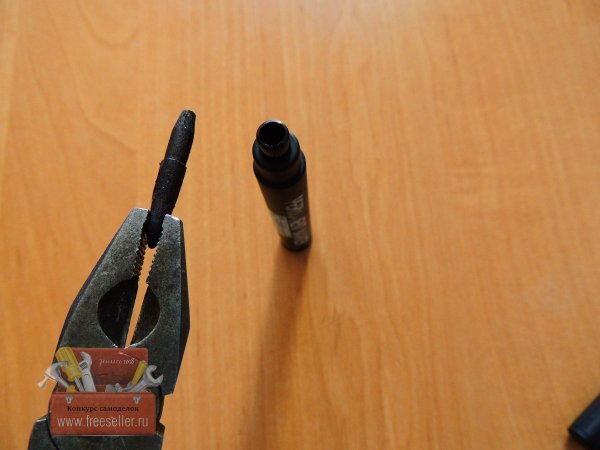

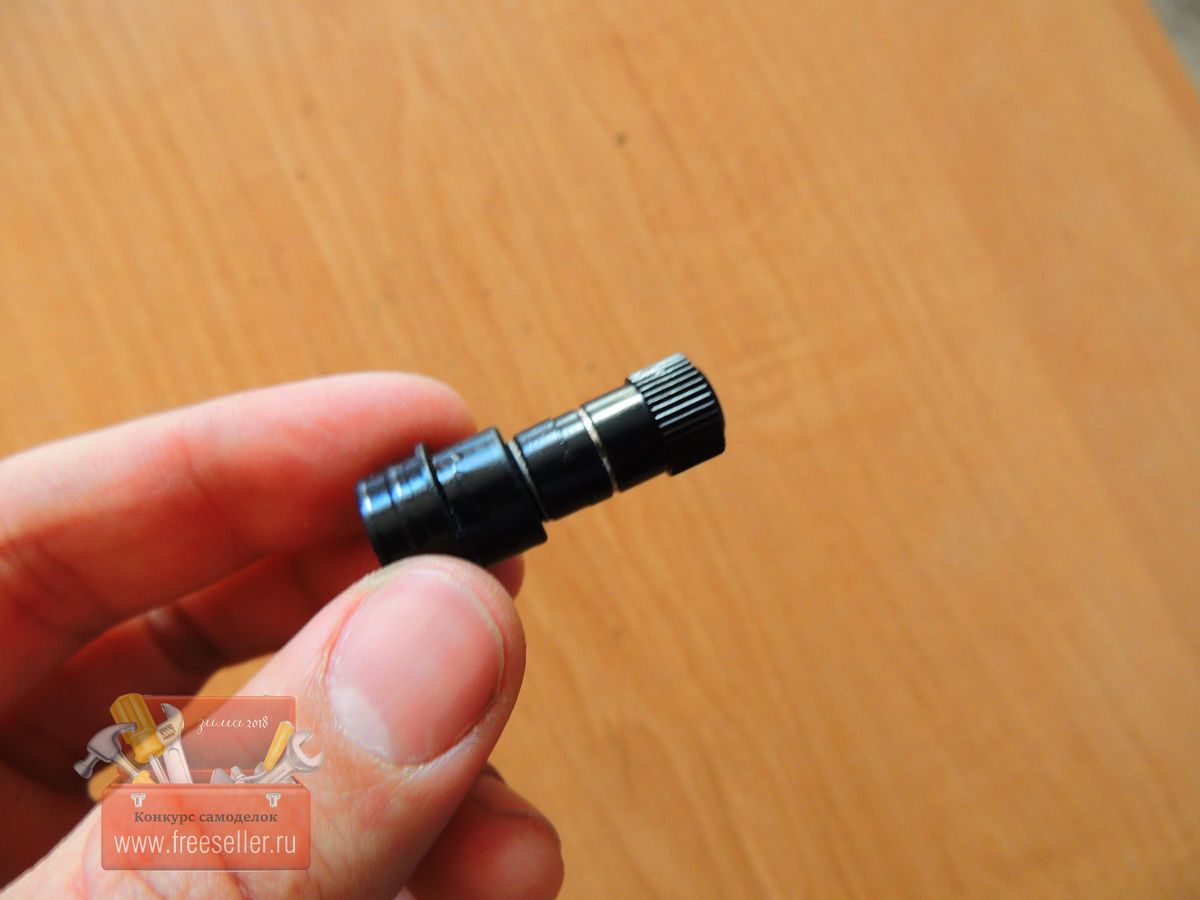

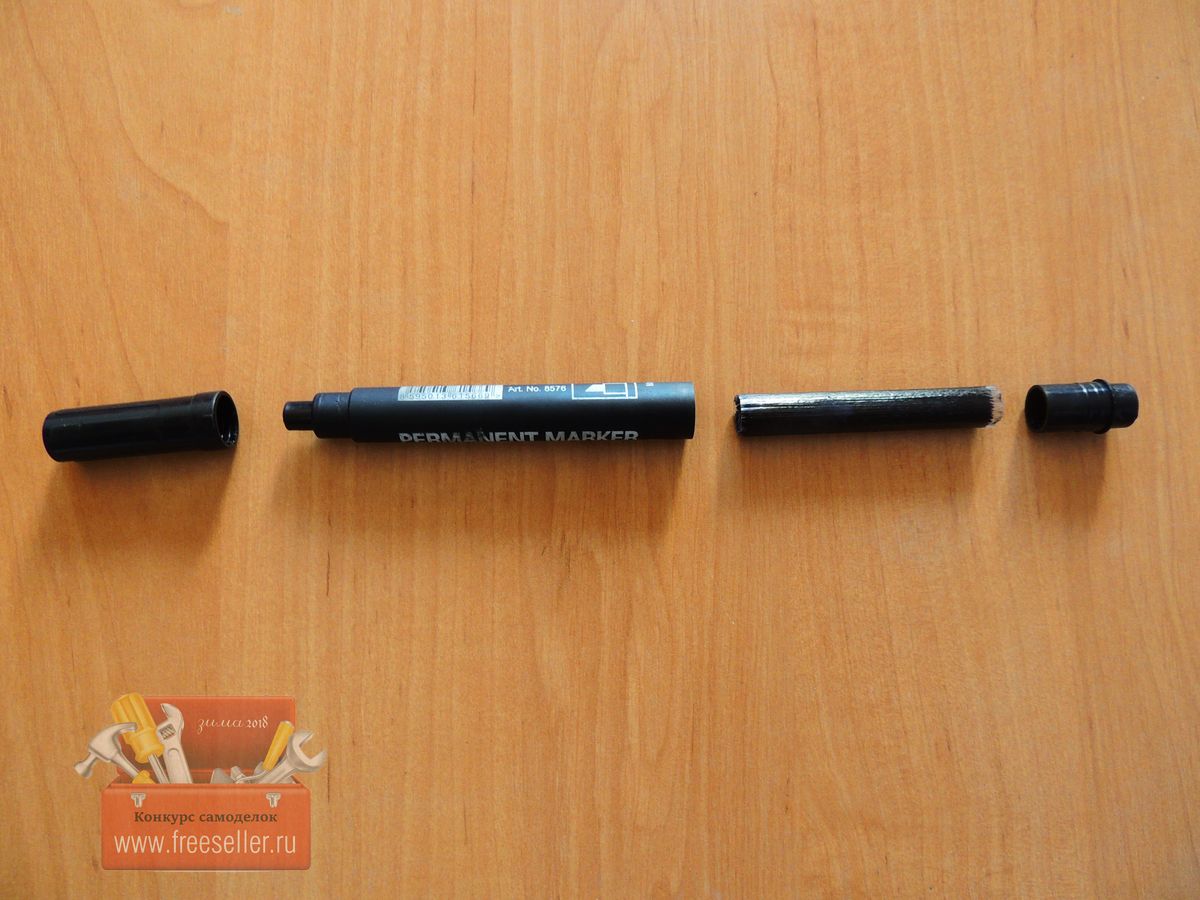

Далее я разобрал его на составляющие. Всю сердцевину достал, центральную пишущую часть вынул плоскогубцами.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

Изготовление штекера

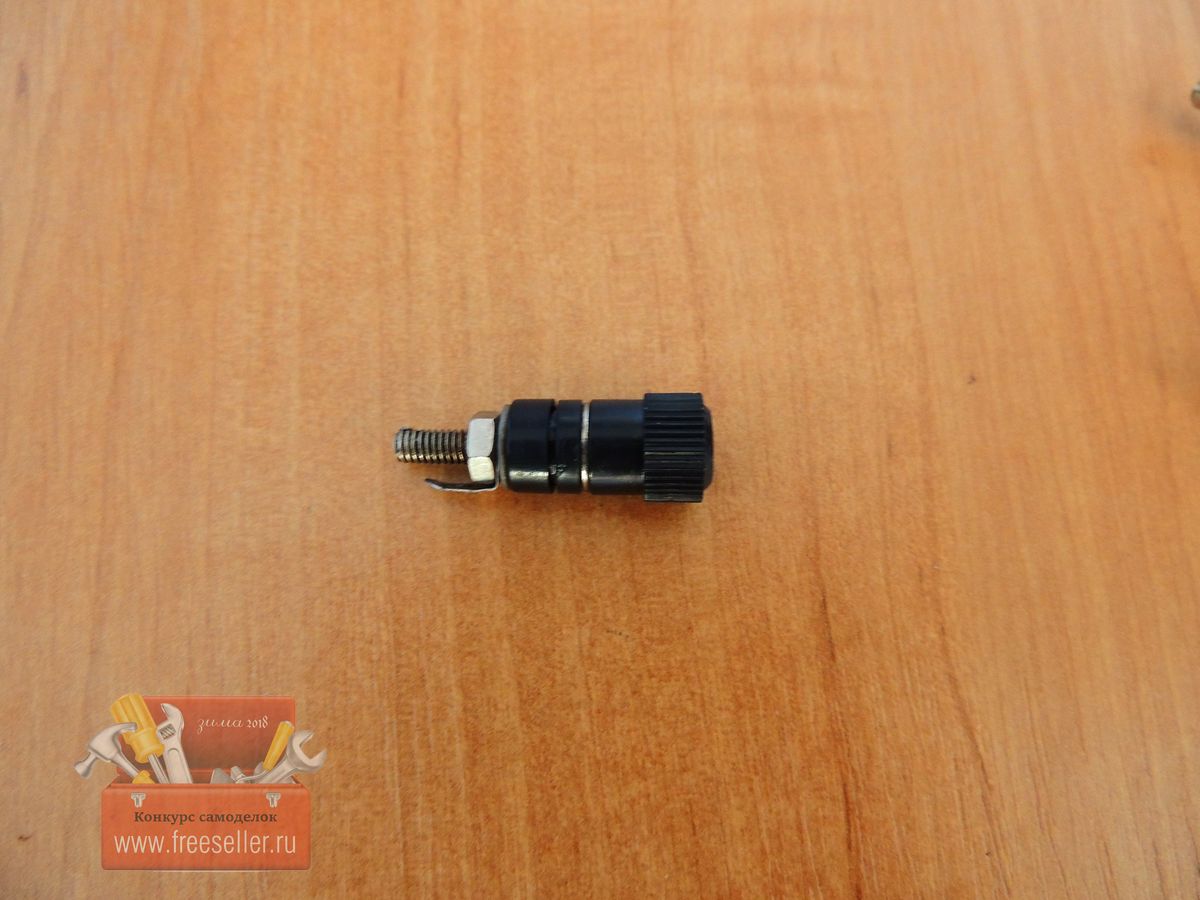

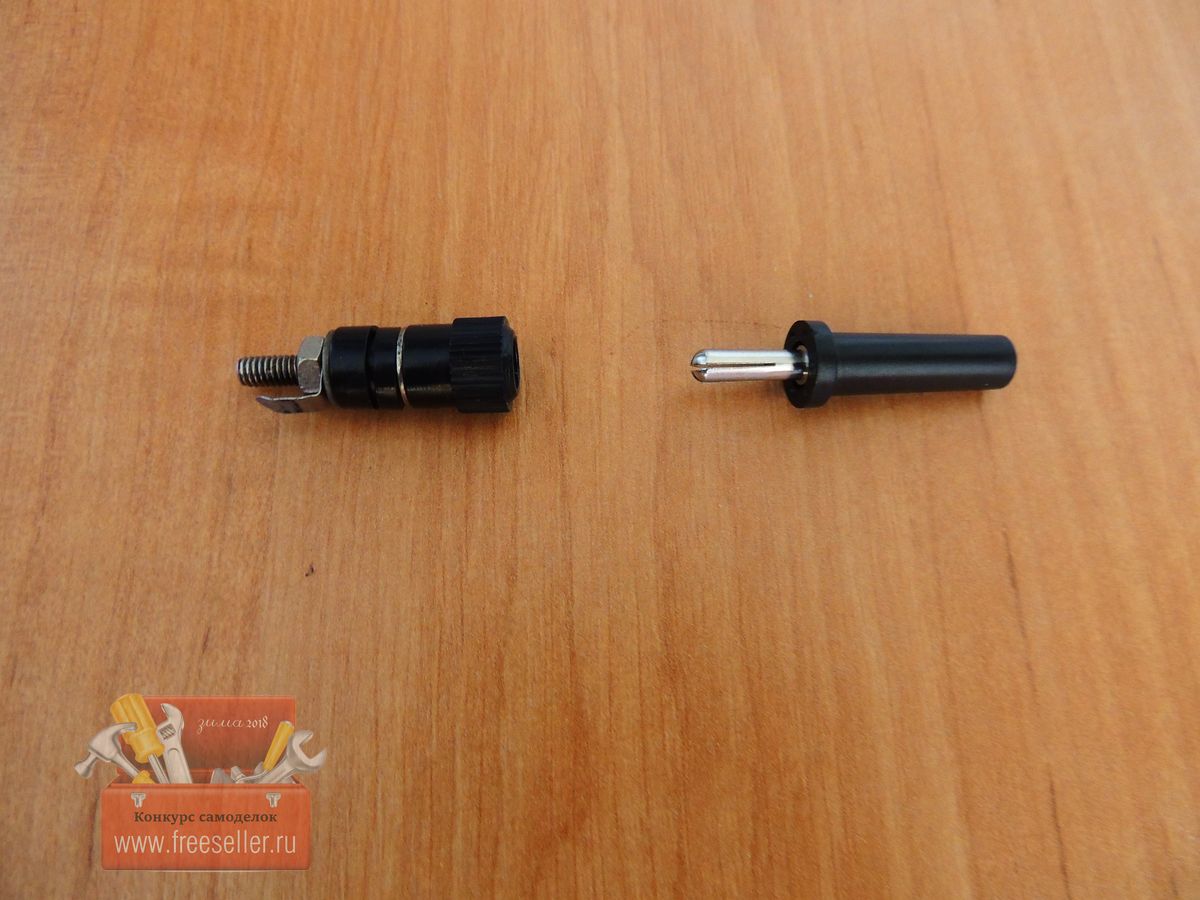

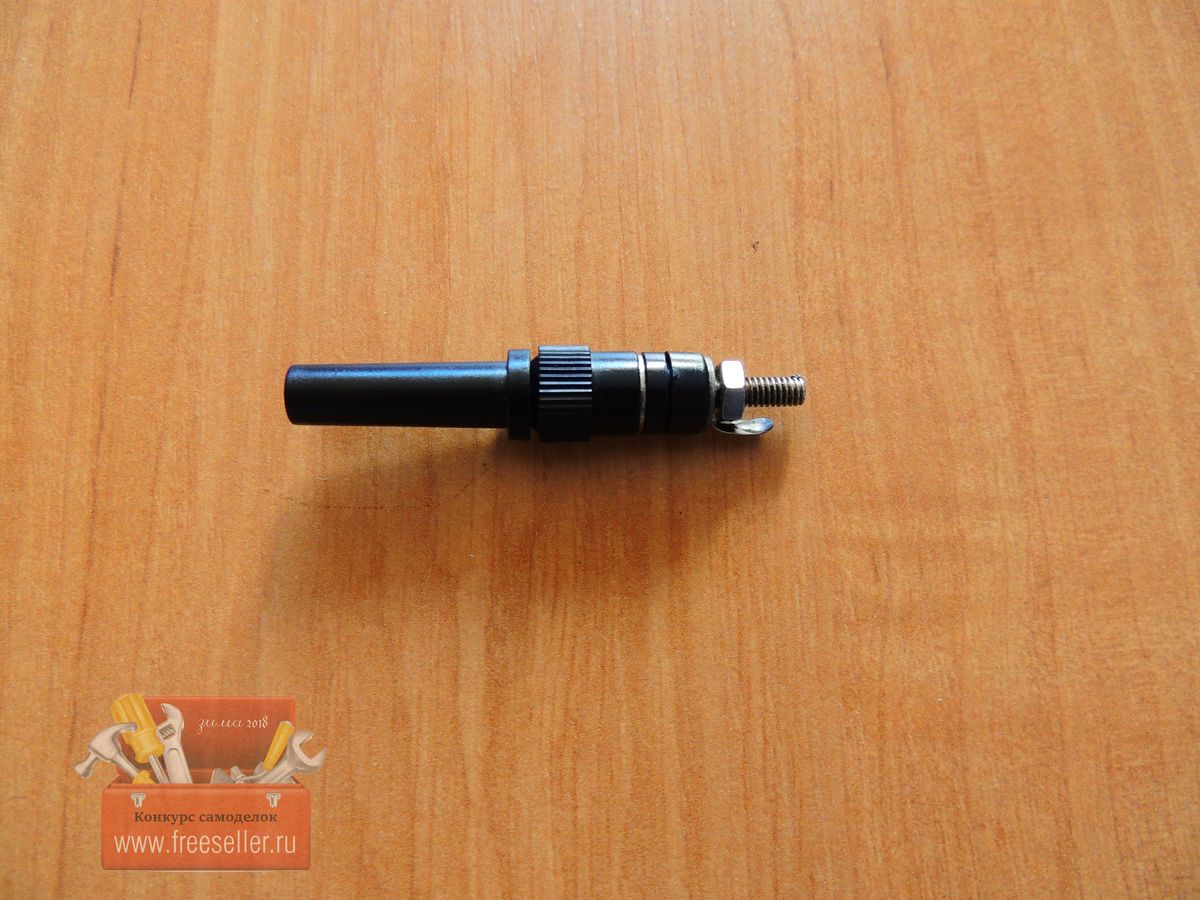

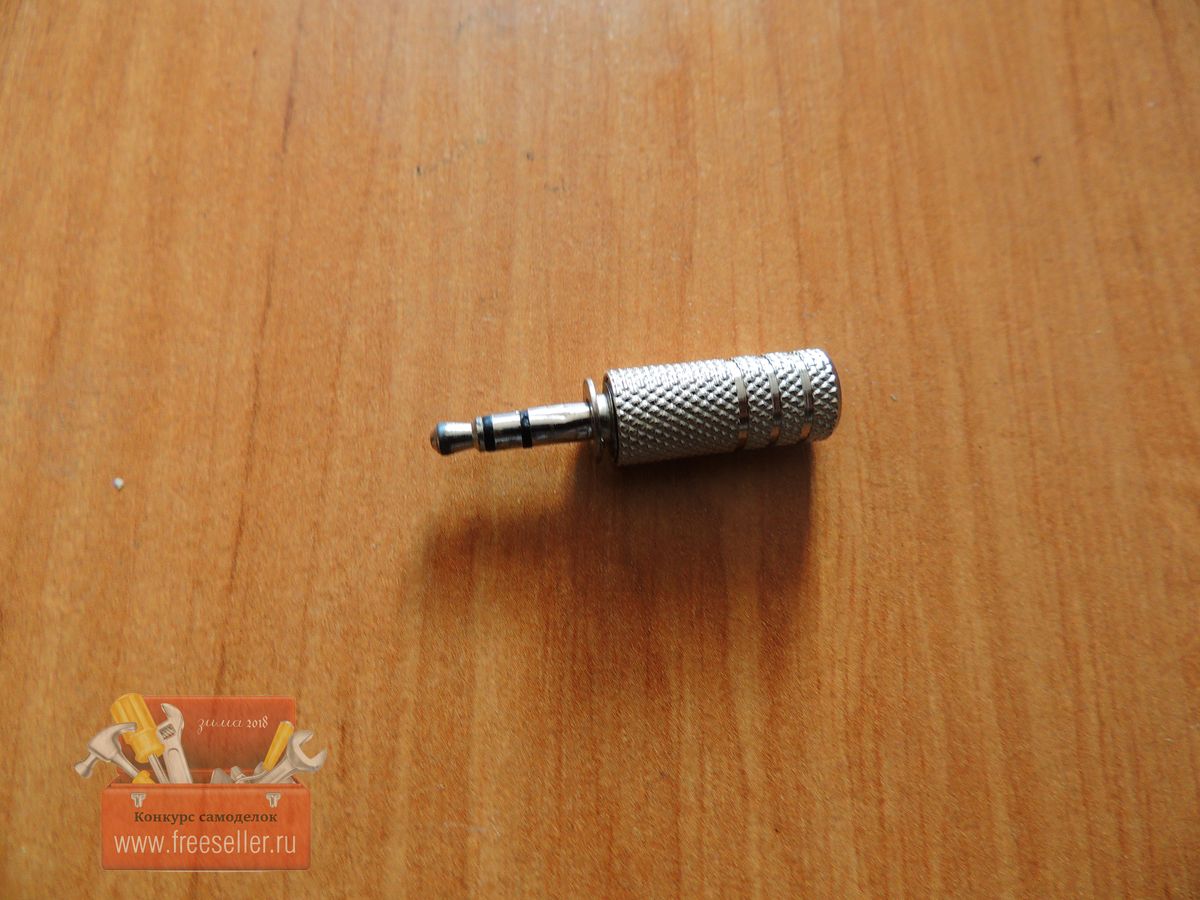

Затем я взял гнездо под штекер типа banan.

Изготовление карманного вольтметра из маркера

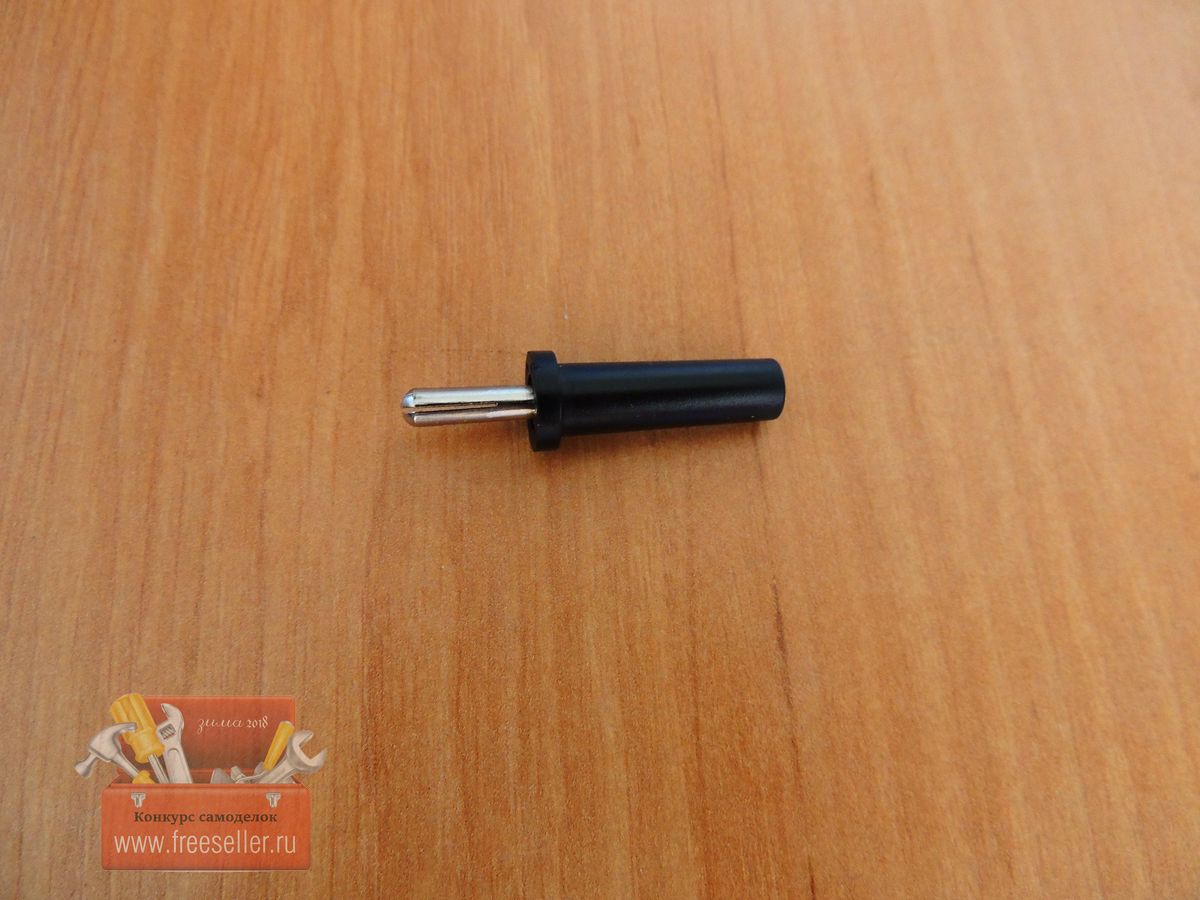

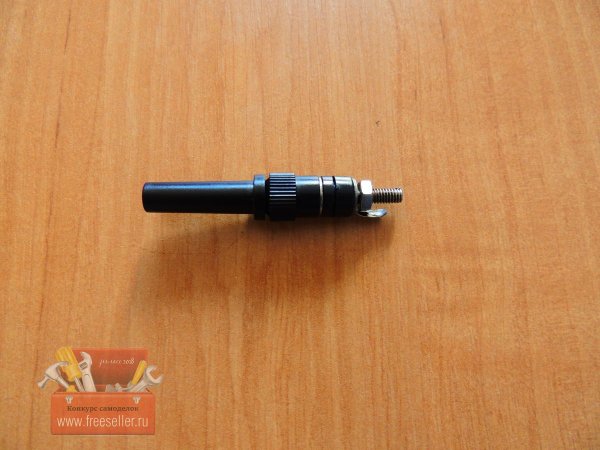

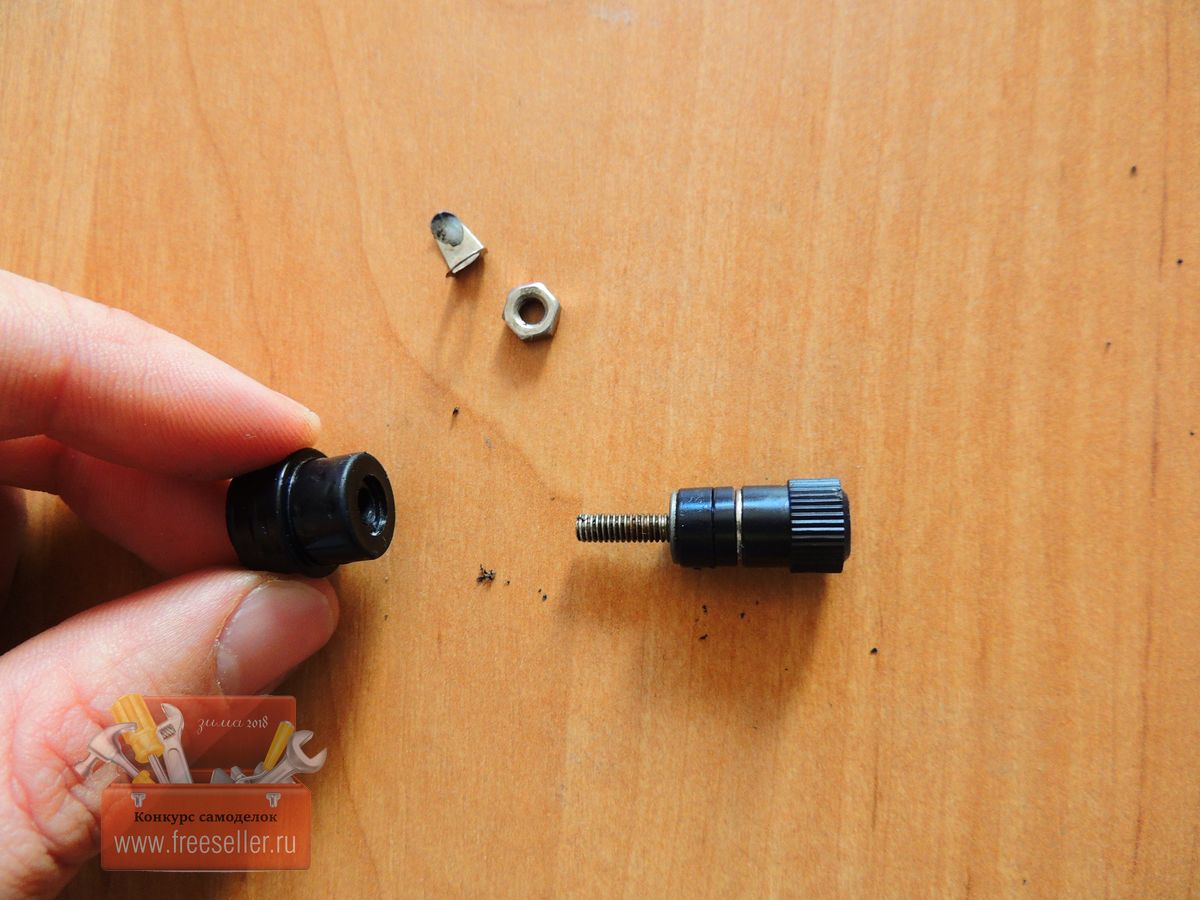

Затем сам штекер. Его я снял с набора от тестера.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера
Принцип работы здесь, я думаю понятен.

Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

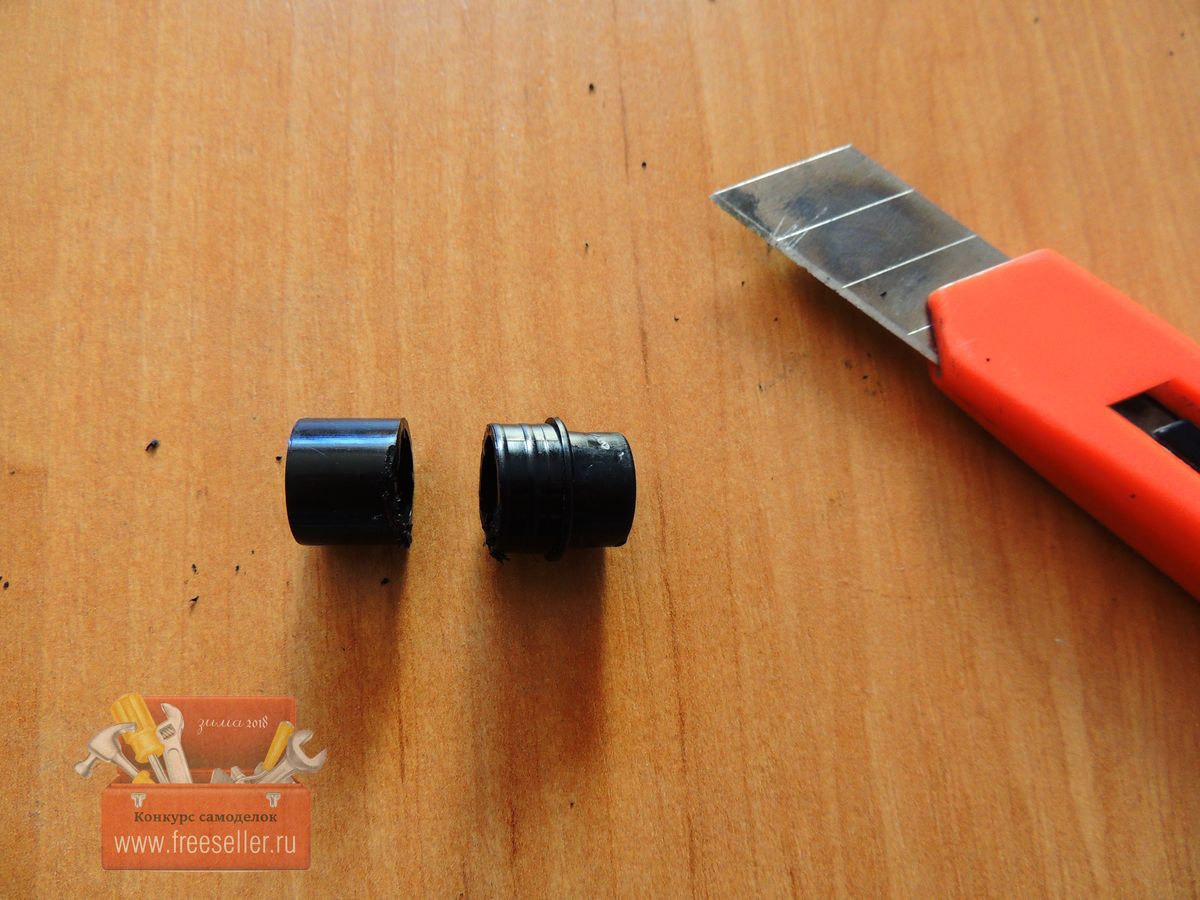

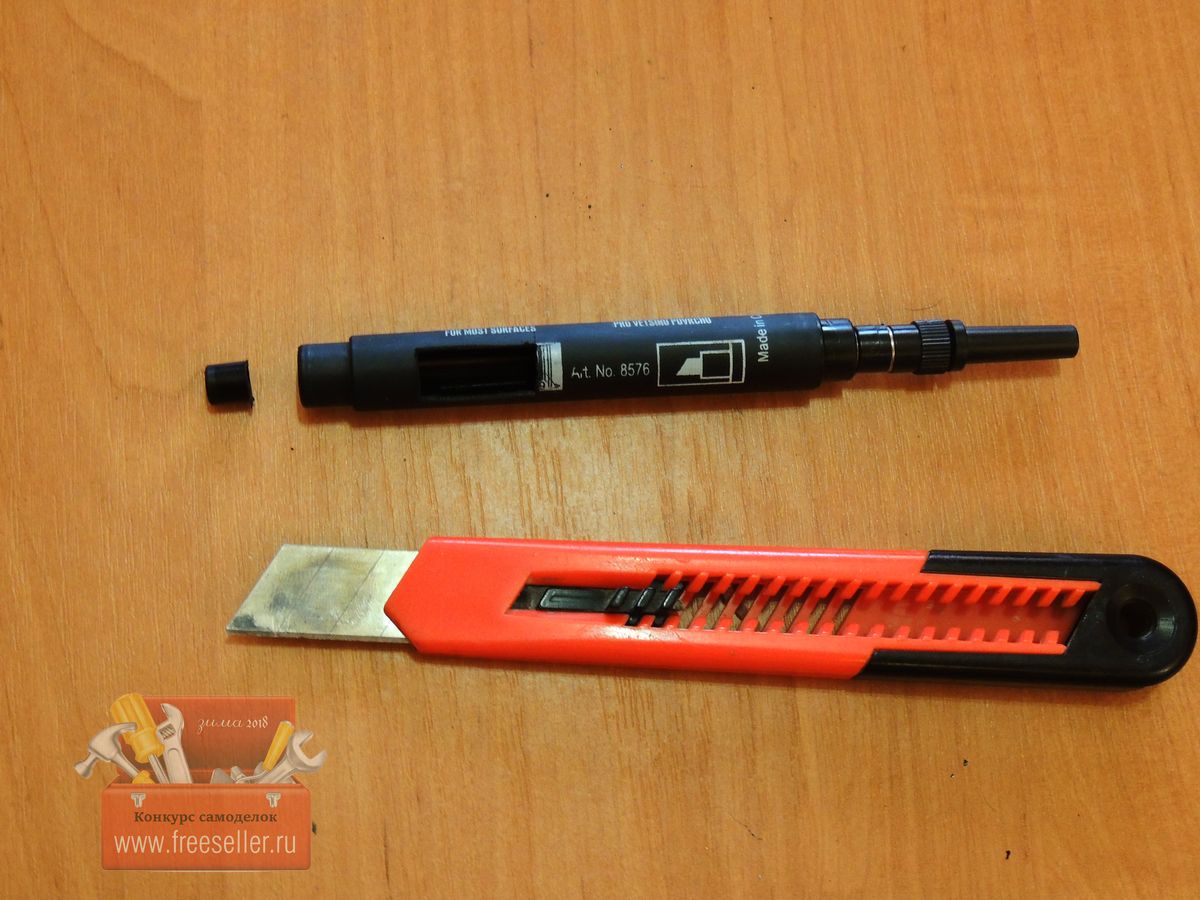

Далее берем маркер и вынимаем заглушку с верхней части, так как она слишком длинная срезаем ее.

Изготовление карманного вольтметра из маркера

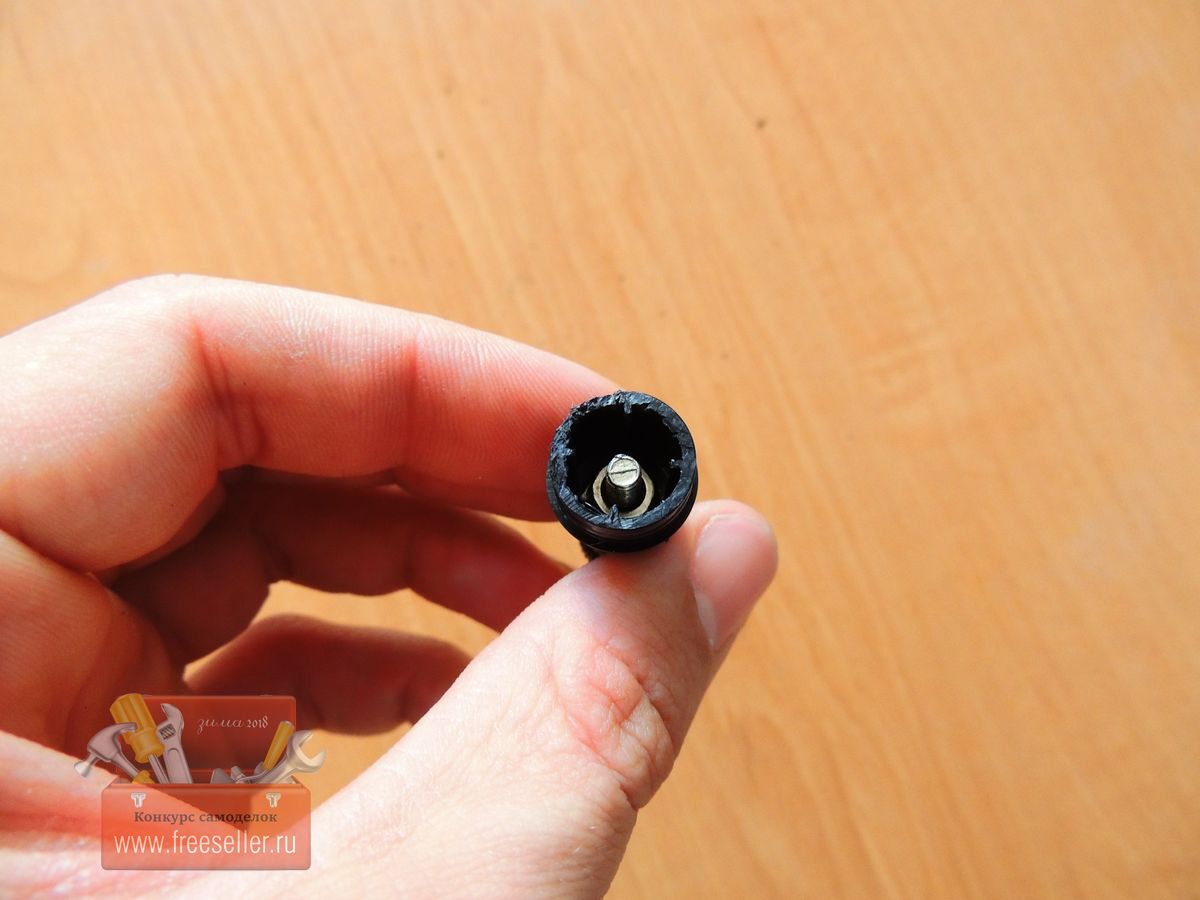

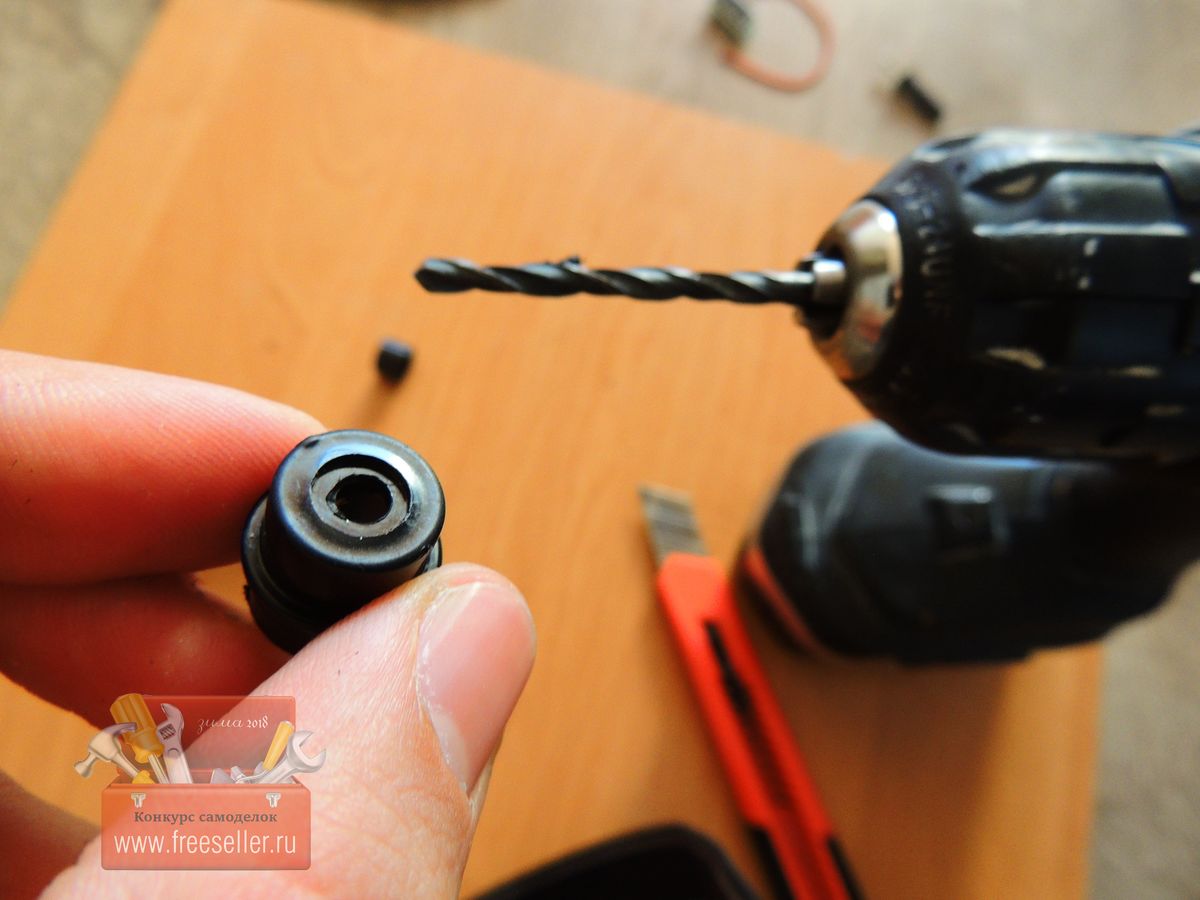

Теперь сверлим отверстие под крепление гнезда.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

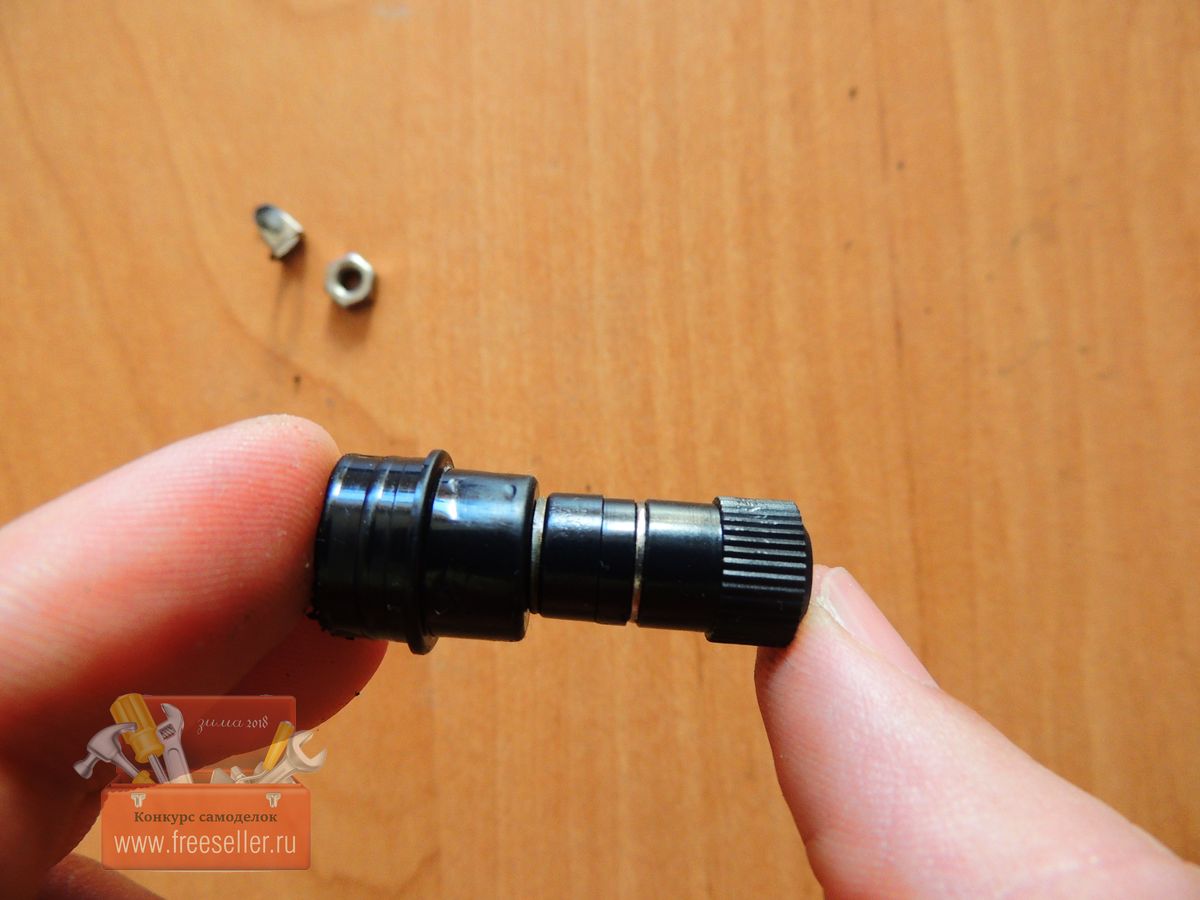

Просовываем в отверстие и фиксируем маленькой гайкой.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

Добавляем вольтметр

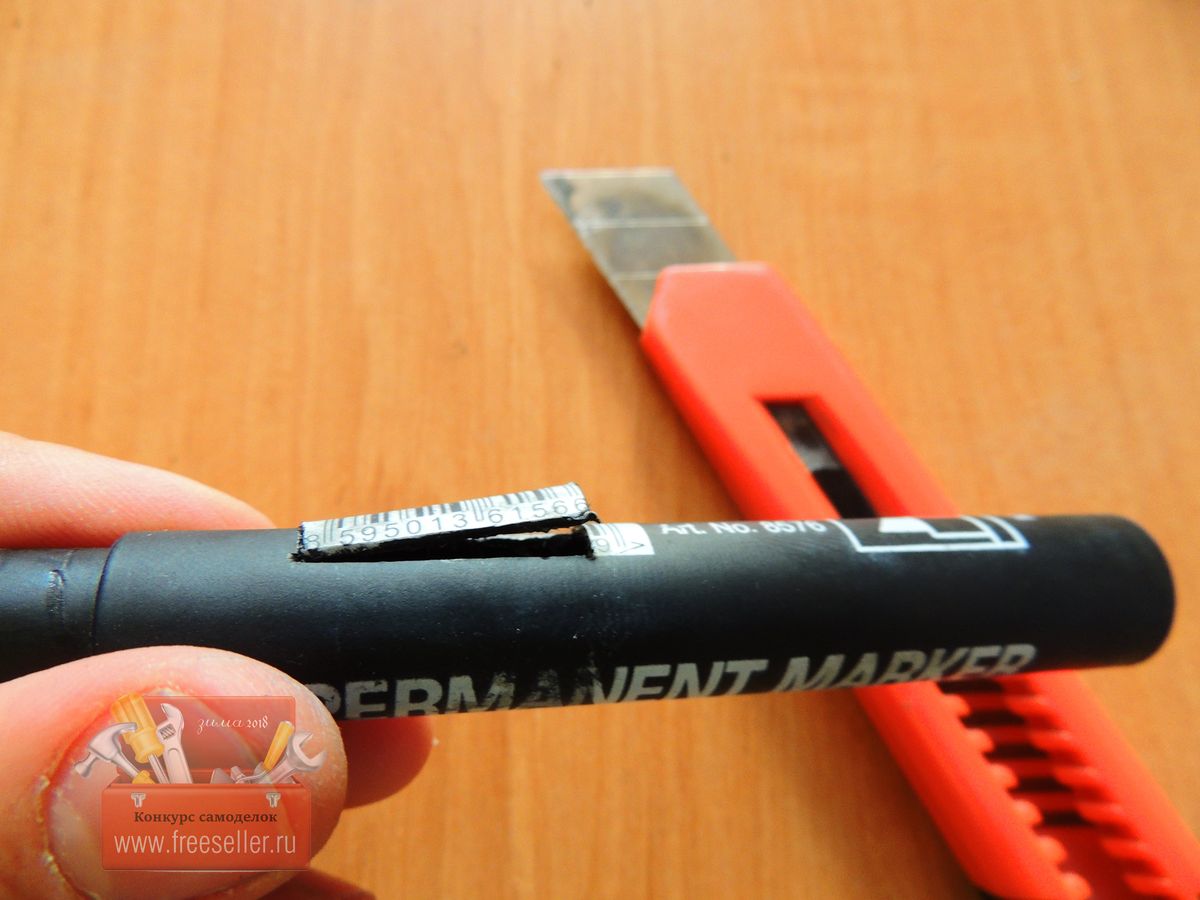

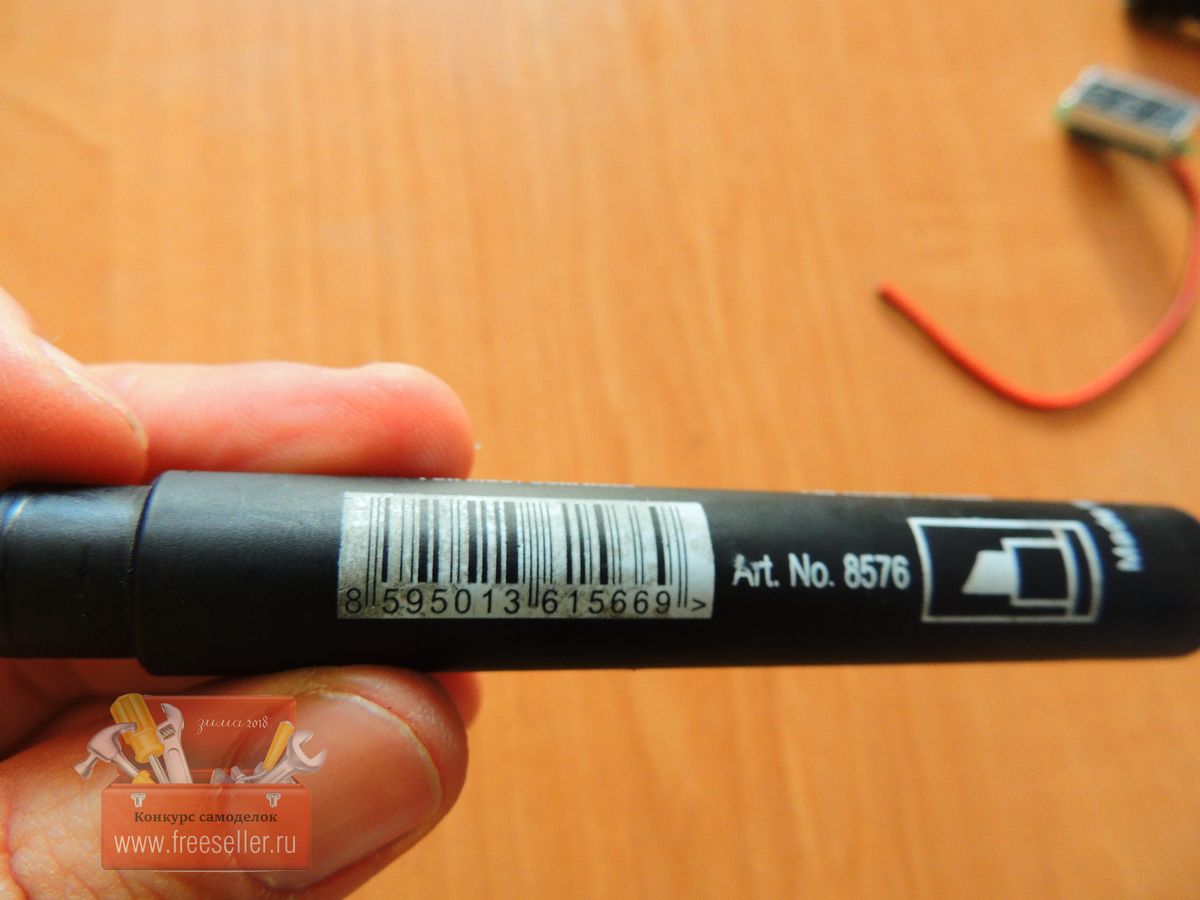

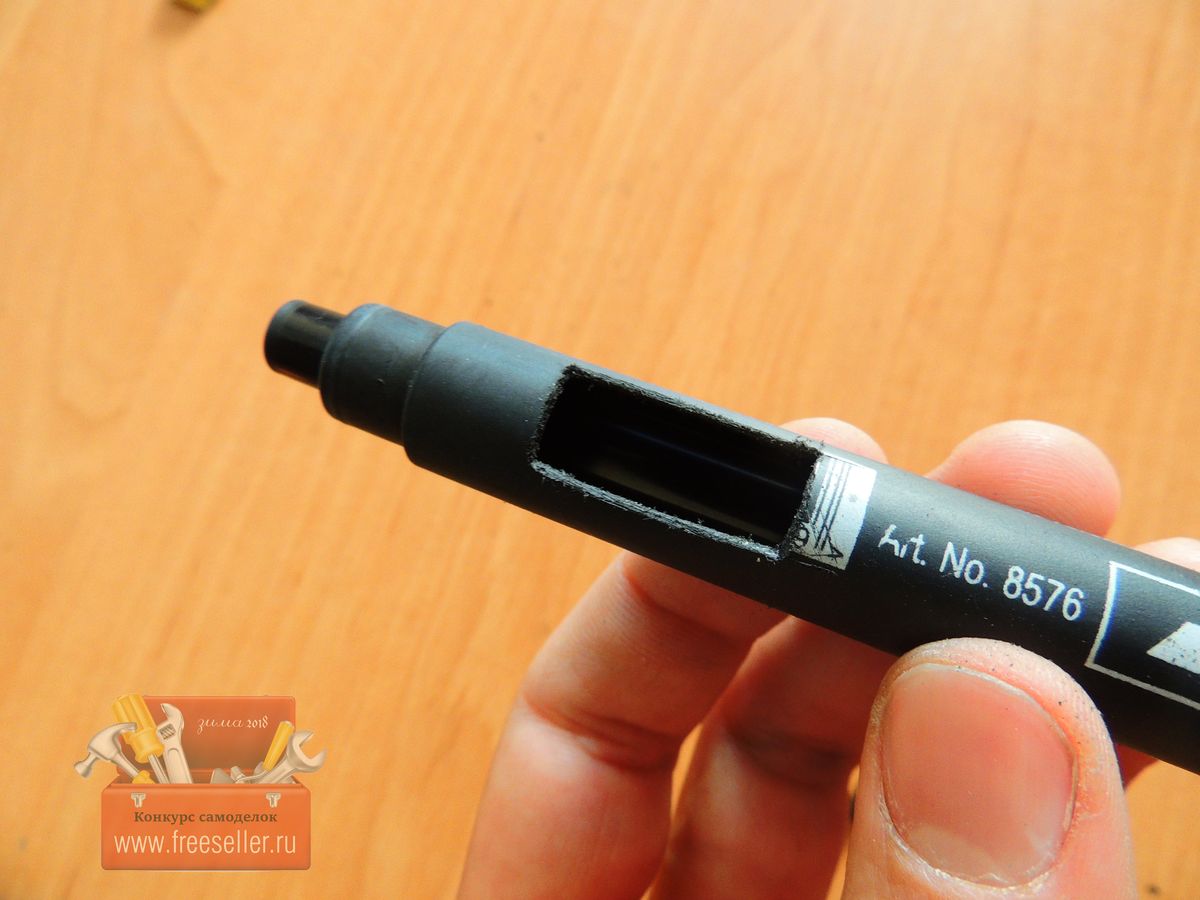

Далее берем вольтметр и размечаем место под вырез, в моем случае это снизу, там где расположен штрих-код,

по его контуру я и произвел вырез.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

Изготовление щупа

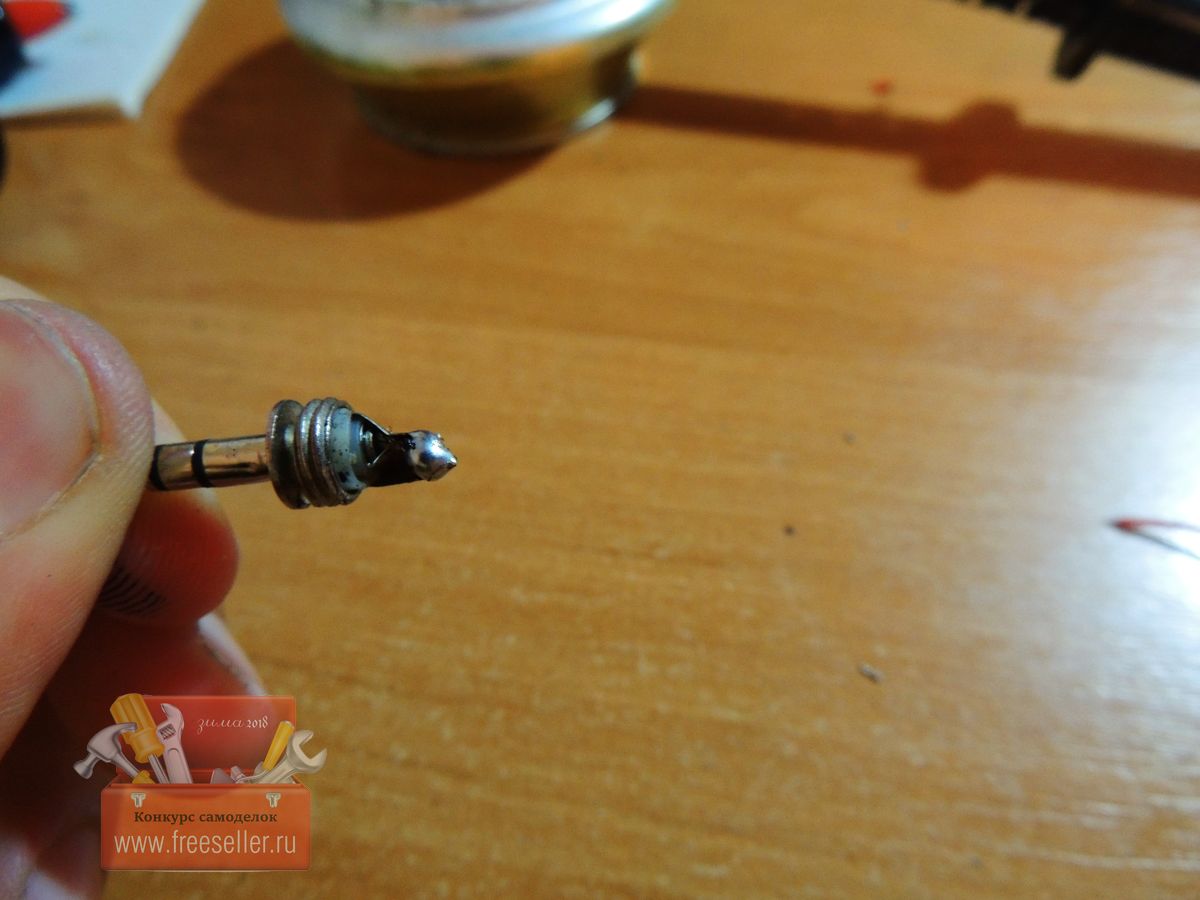

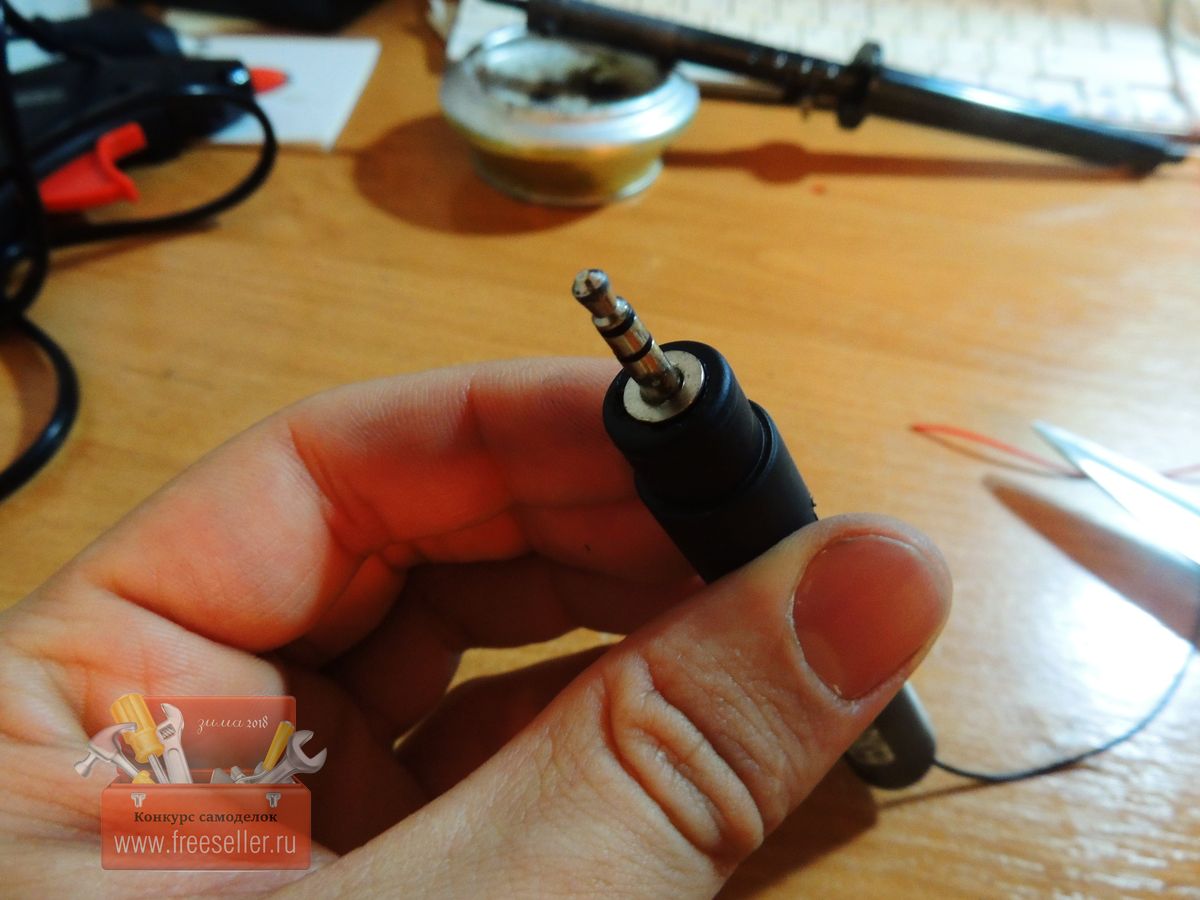

В качестве щупа я решил использовать ненужный джек 3,5 мм, так как он идеально для этого подходил.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

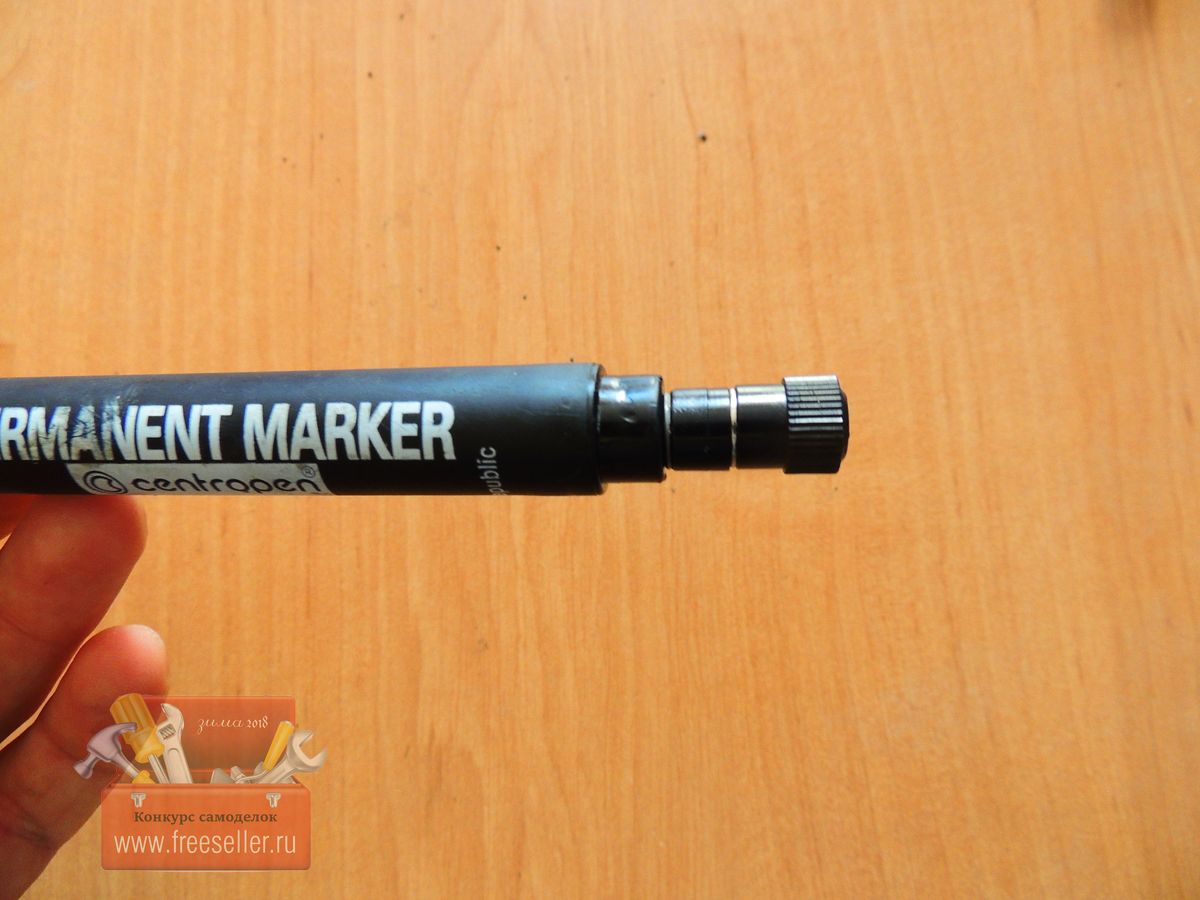

Для того чтобы установить его, срезаем переднюю часть маркера.


Изготовление карманного вольтметра из маркера

Сборка компонентов


Теперь, когда все готово переходим к установке всех компонентов.

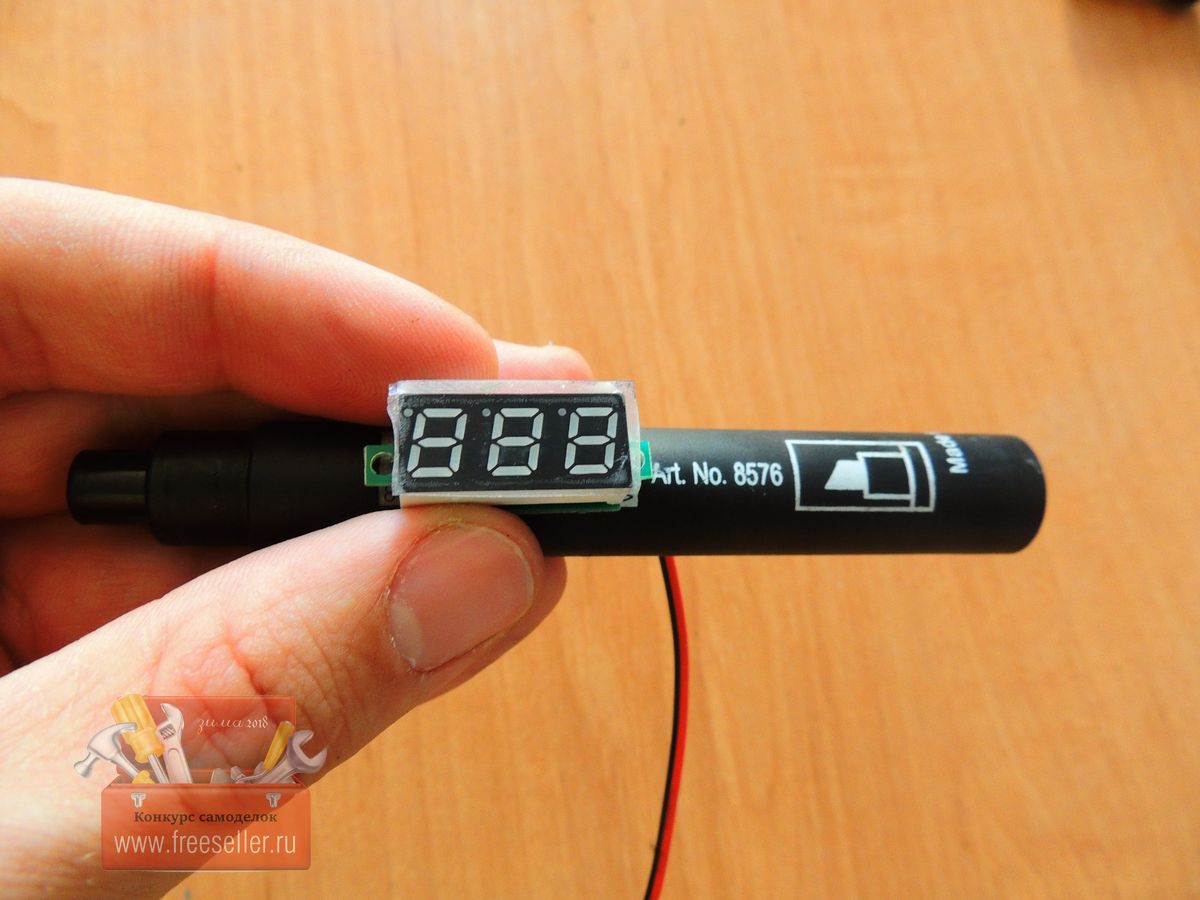

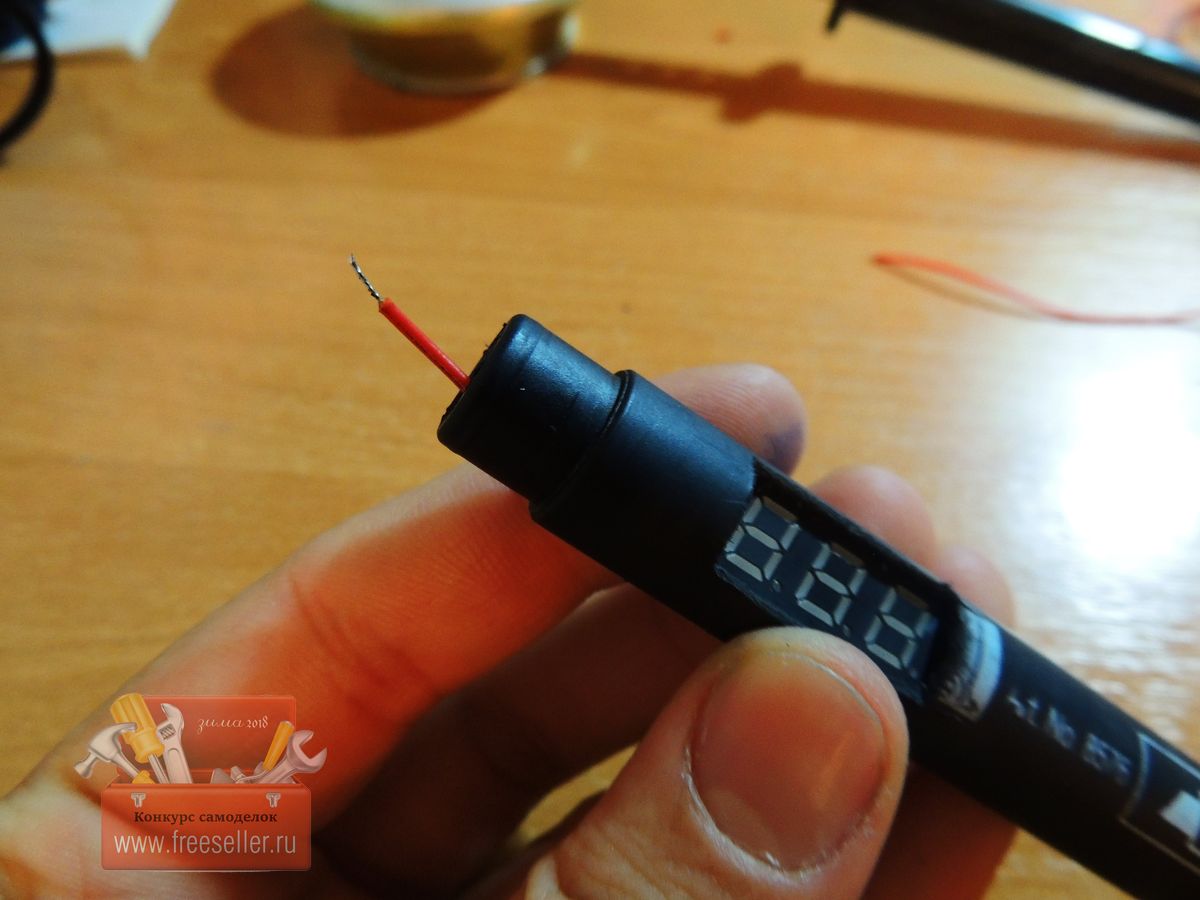

Для начала берем вольтметр и просовываем его во внутрь, "+" просовываем вперед, "-" остается в противоположной стороне.

Вольтметр я ни чем не фиксировал, так как он во внутрь корпуса входил с небольшим усилием ( если он у вас люфтит, достаточно снизу что-то подложить, и просунуть его к вырезанному отверстию).


Изготовление карманного вольтметра из маркера

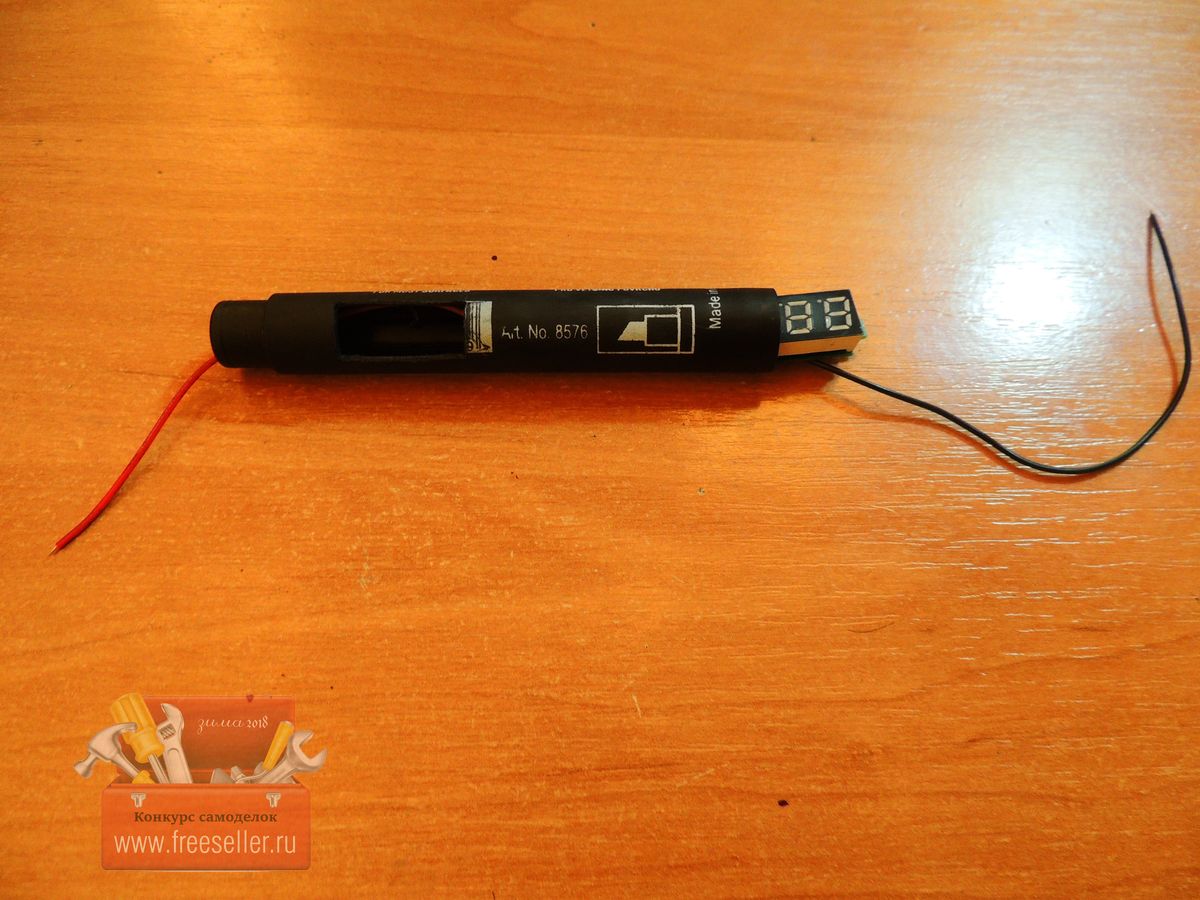

Лишнюю длину проводов отрезаем.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

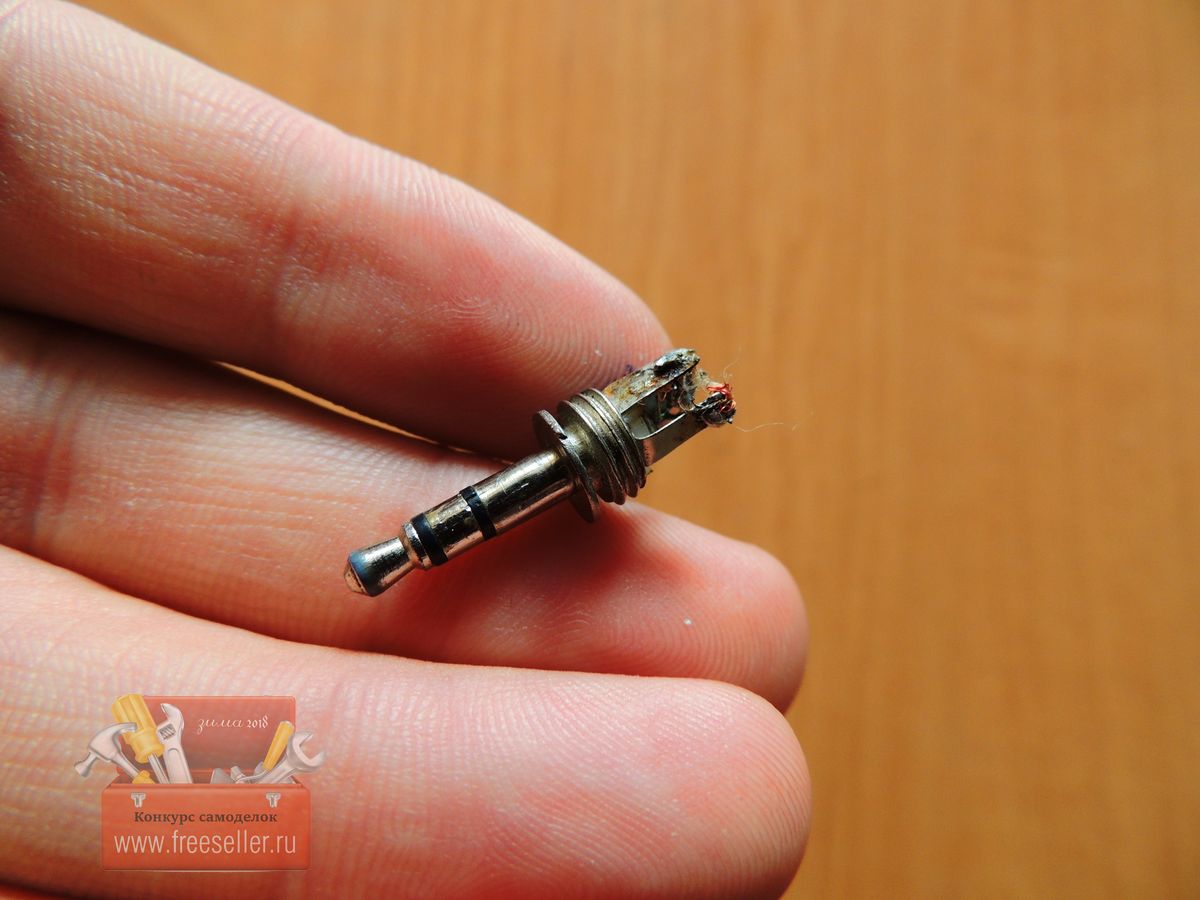

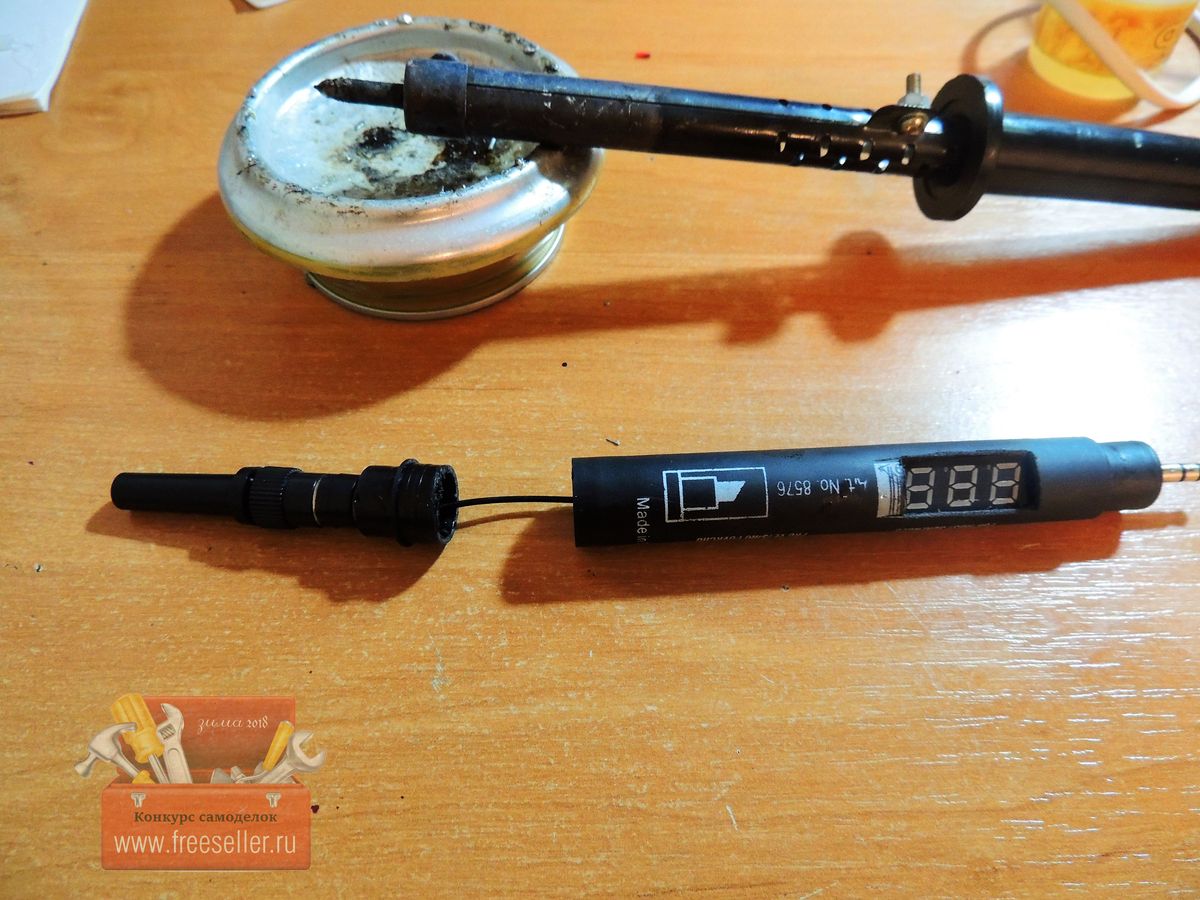

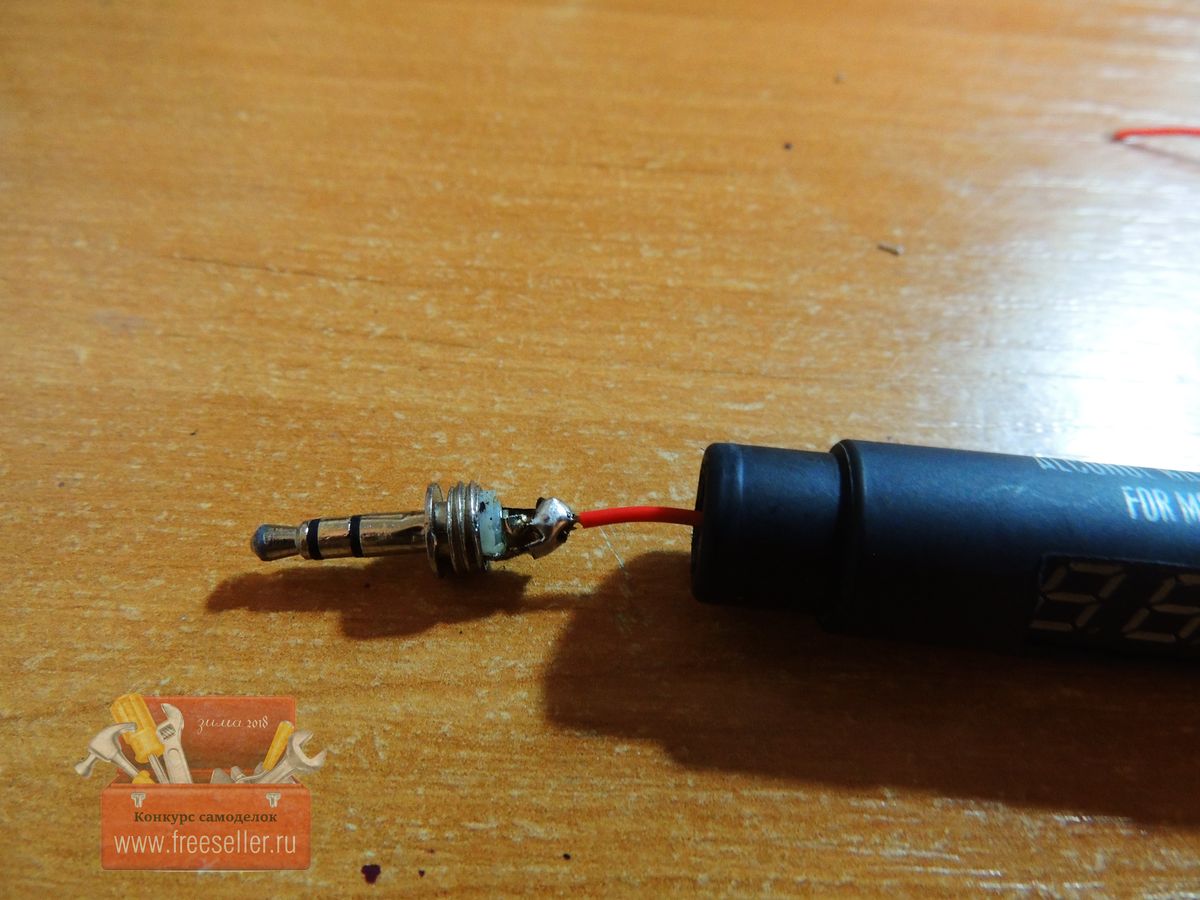

Затем был взят джек 3,5 мм, три выходных контакта спаял вместе, это для того, чтобы при измерениях была задействована вся длина жала. Далее припаял его к плюсовому проводу.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

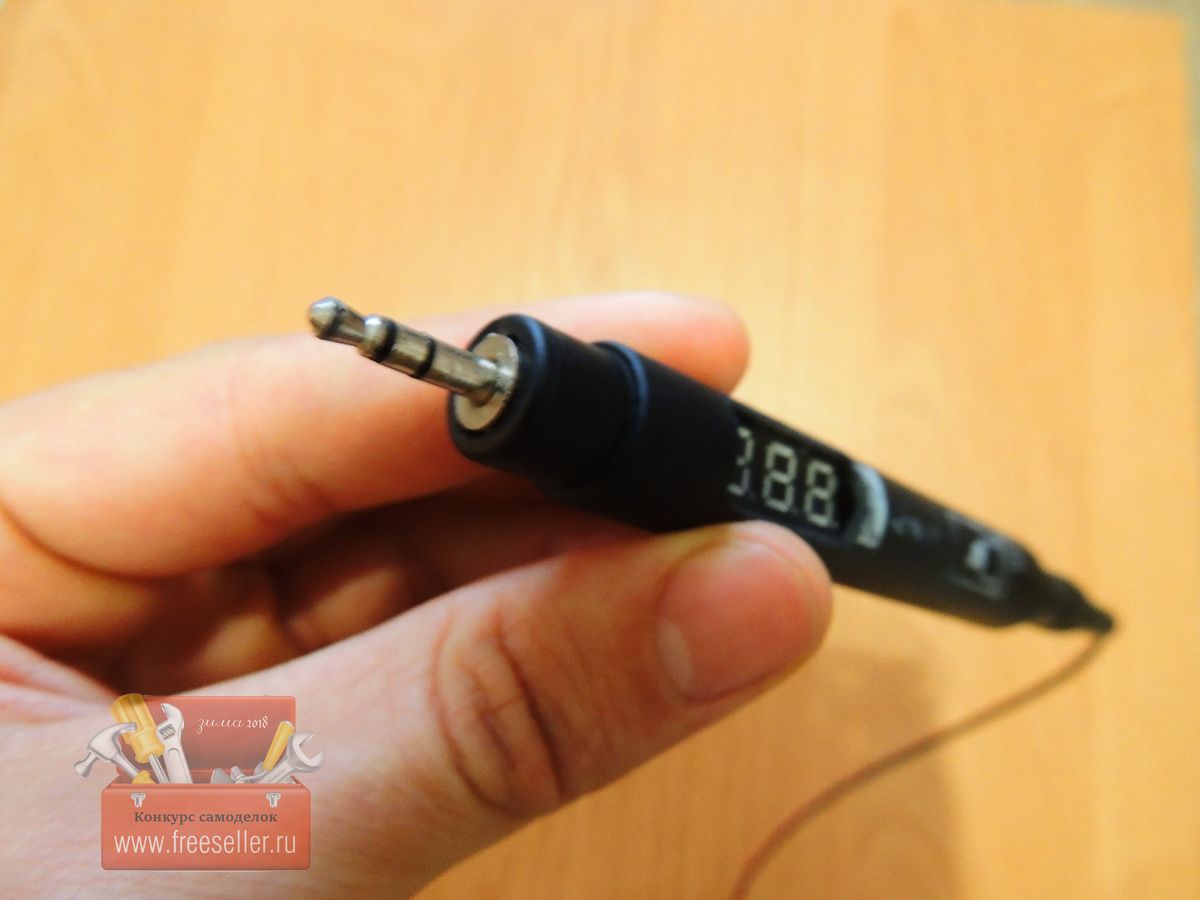

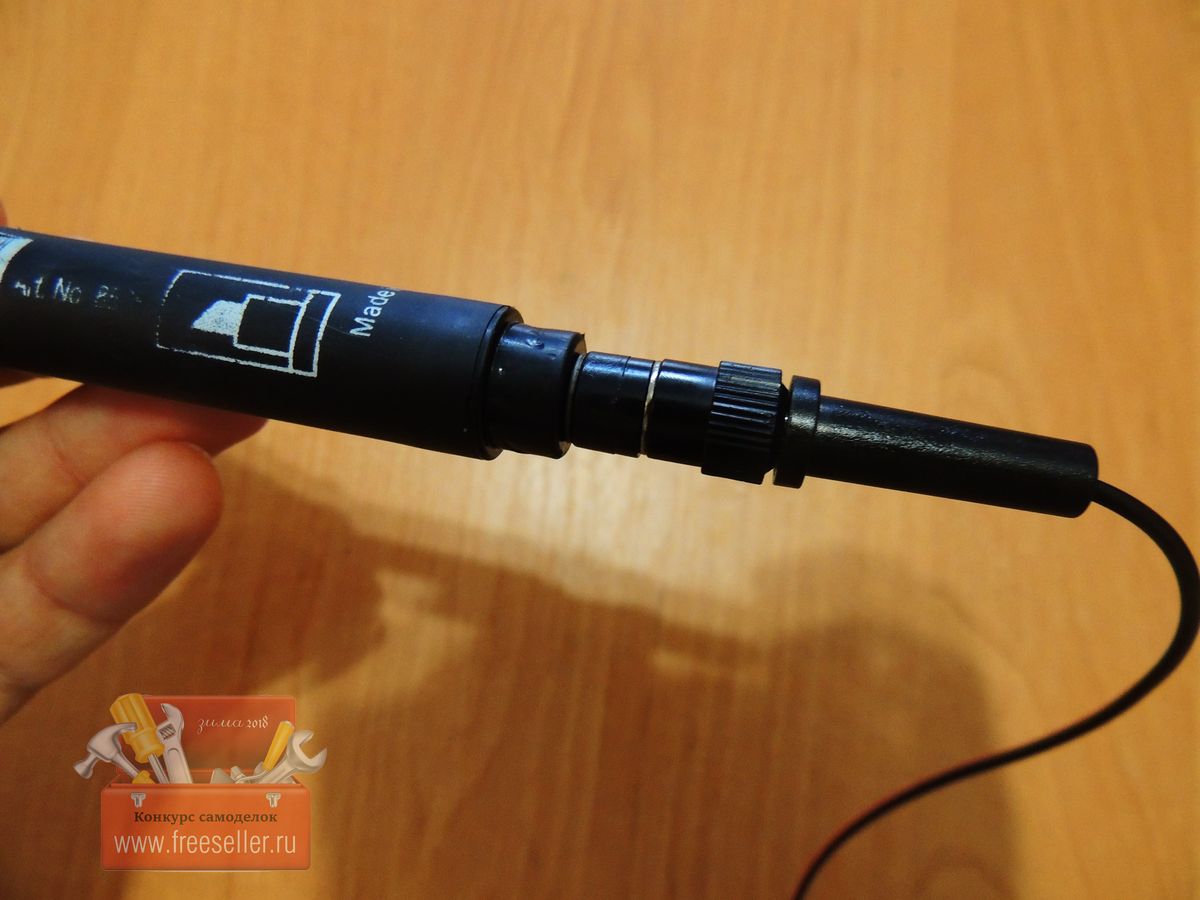

Устанавливаем жало в отверстие, получилось следующее.


Изготовление карманного вольтметра из маркера


Далее припаиваем минусовой провод к гнезду.


Изготовление карманного вольтметра из маркера

Добавляем крокодил

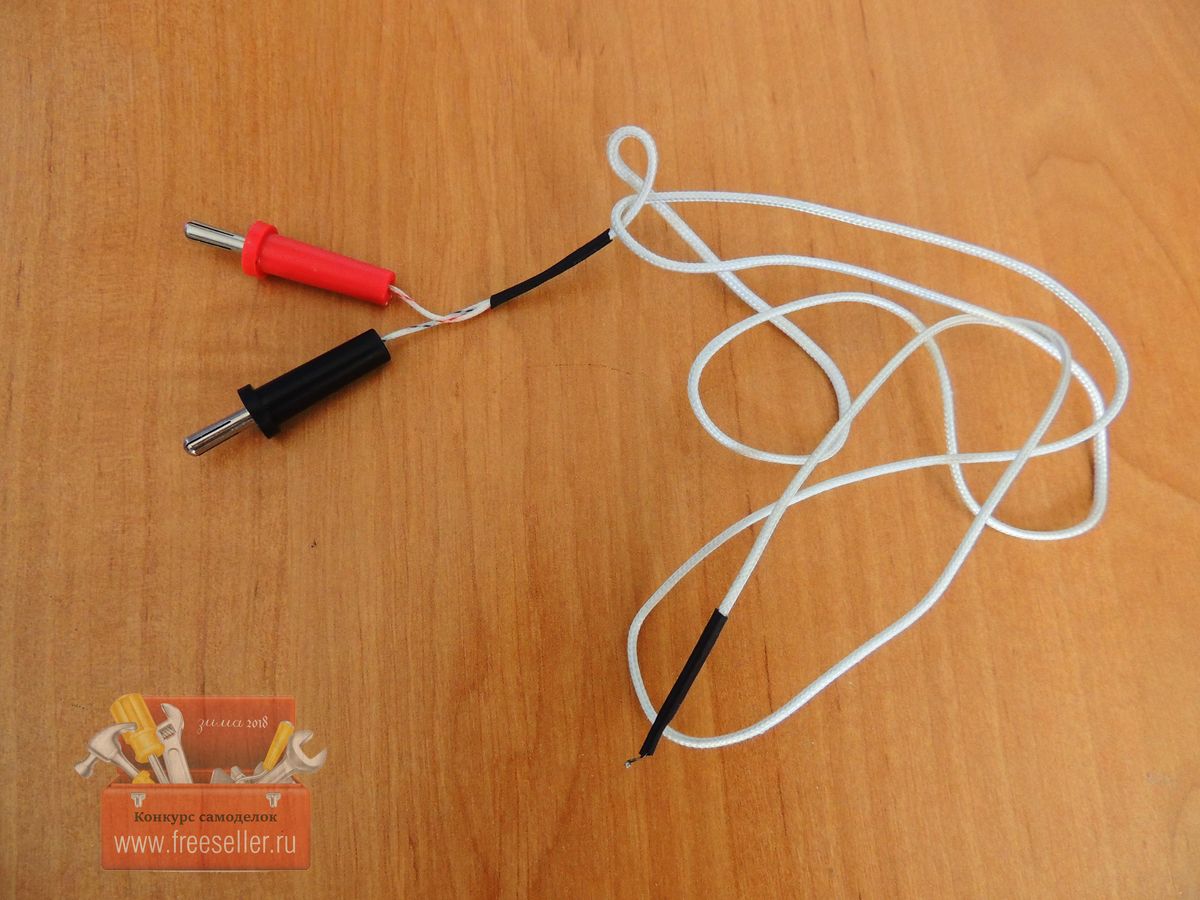

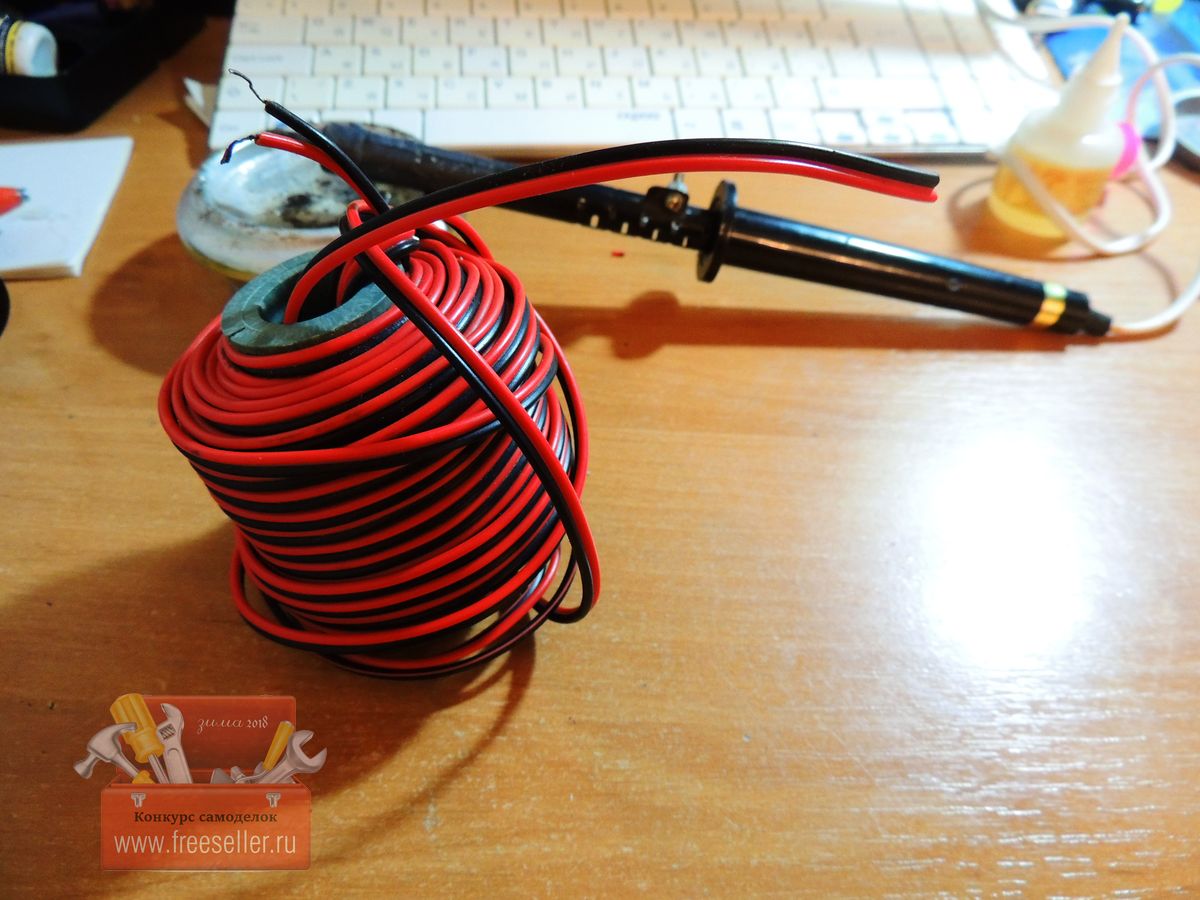

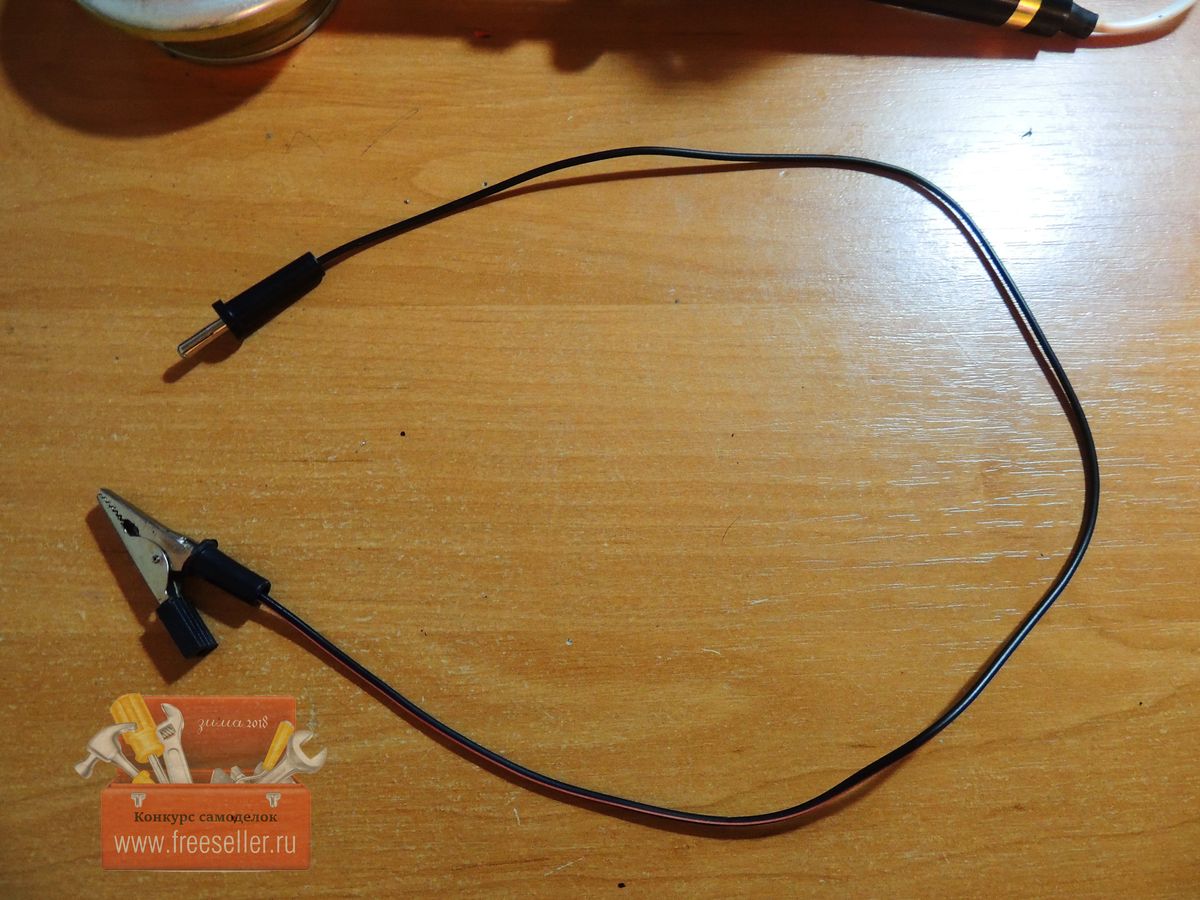

Теперь, для удобства измерений, берем провод нужной длинны, и соединяем с одной стороны со штекером, а с другой крепим крокодил.


Изготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркераИзготовление карманного вольтметра из маркера

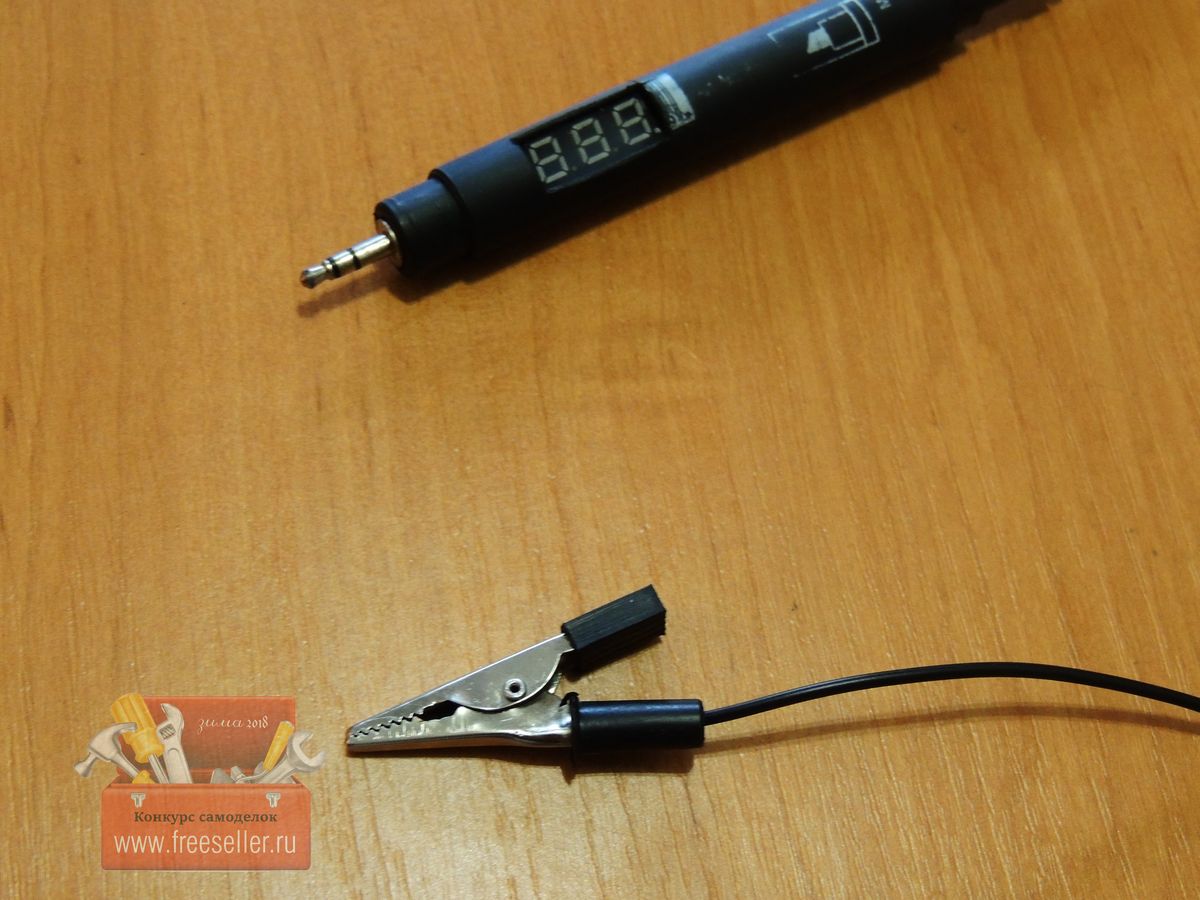

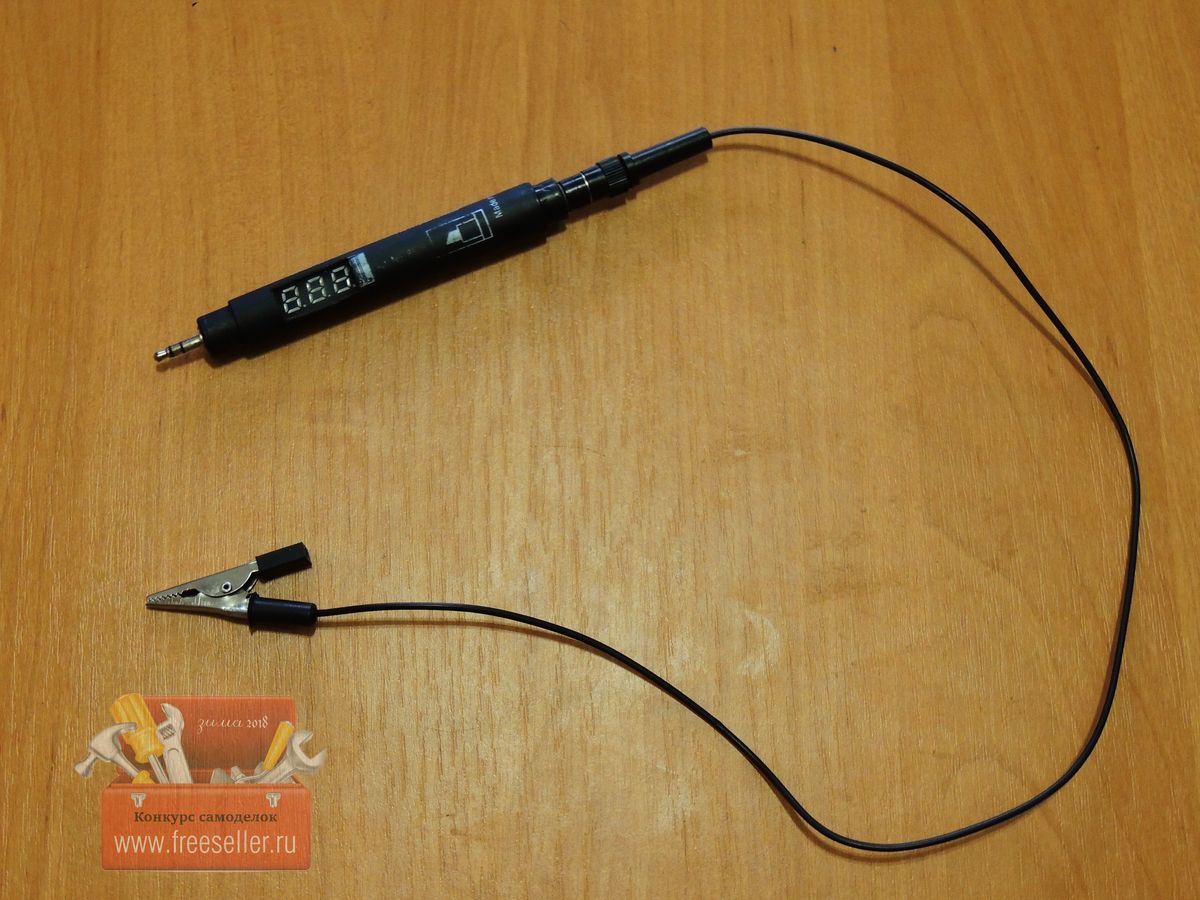

Фотографии готового вольтметра

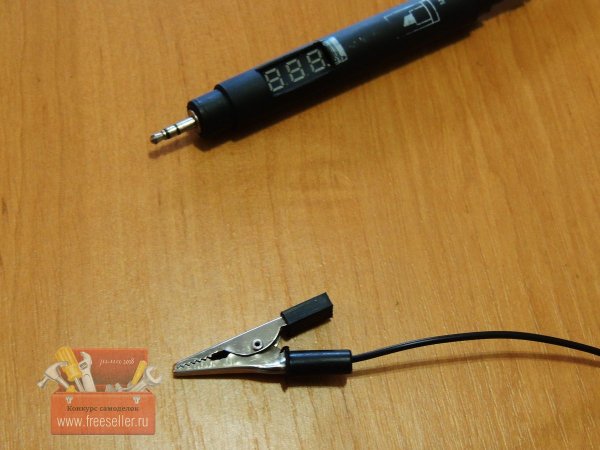

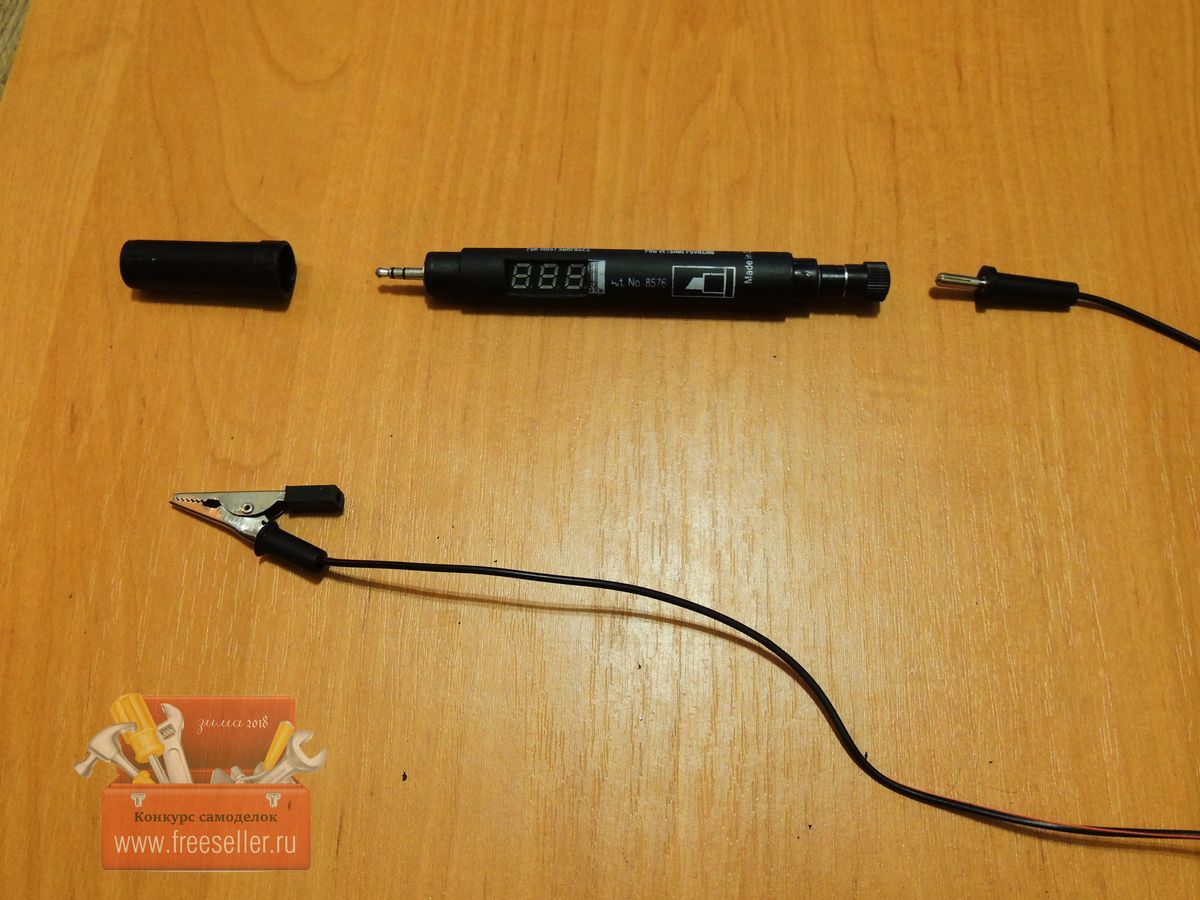

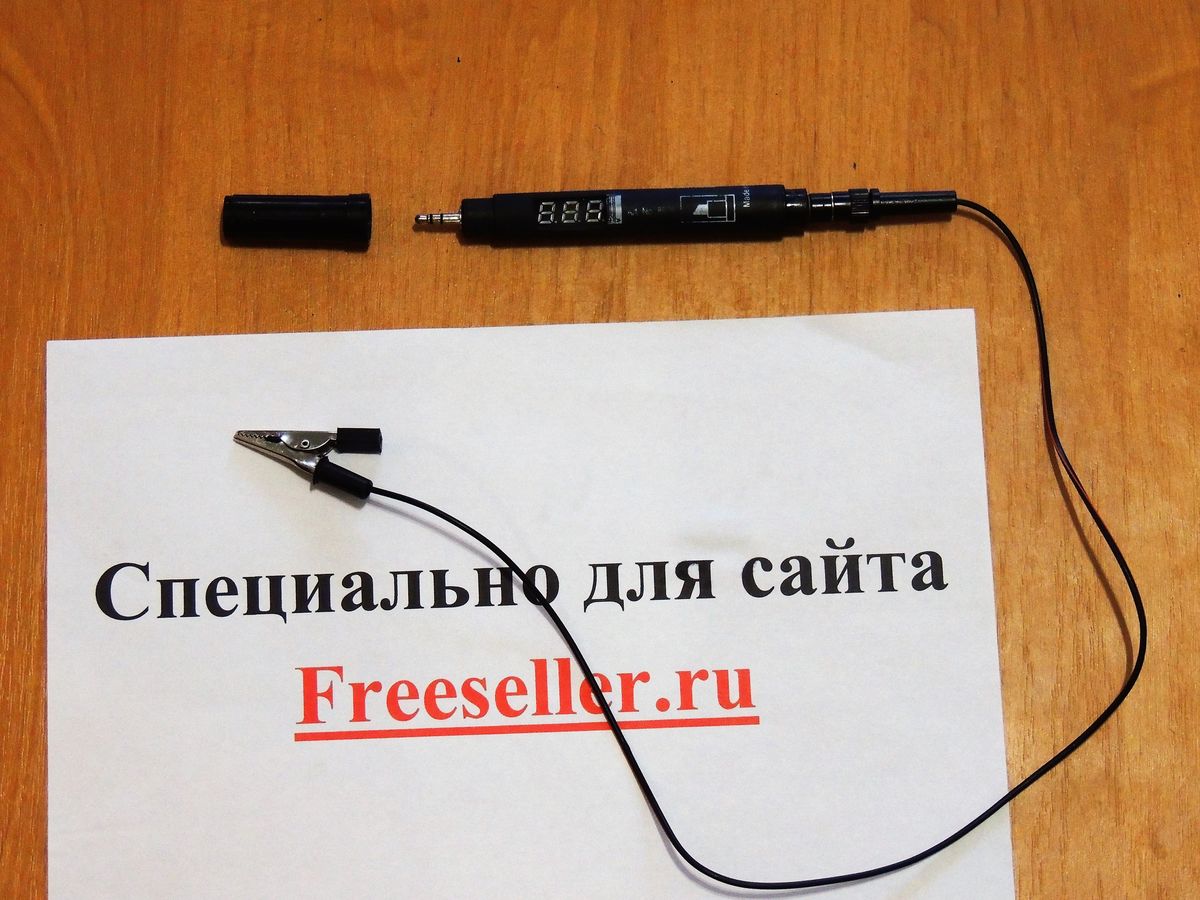

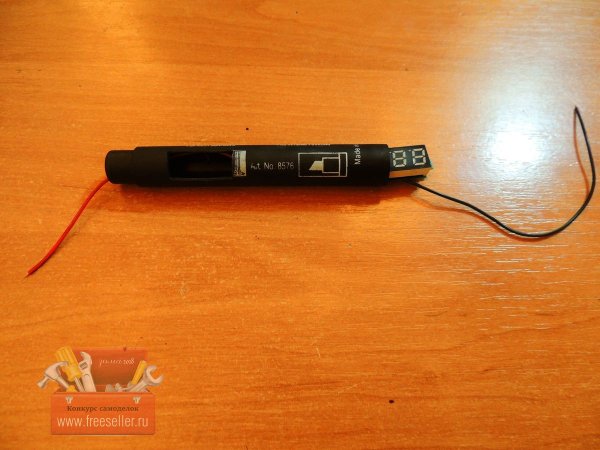

Теперь, когда все готово, смотрим, что у нас получилось.


Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.Самоделки. Карманный вольтметр своими руками.

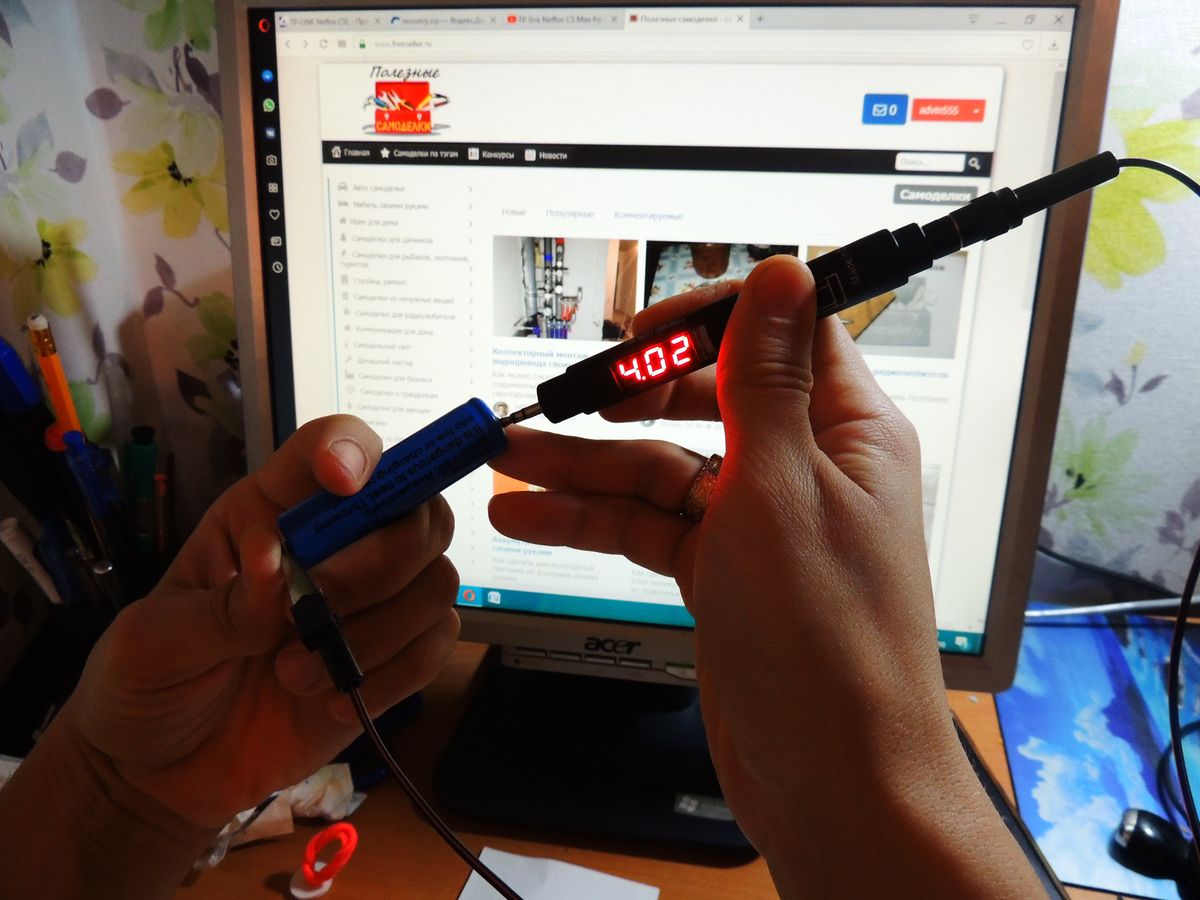

Проверка работоспособности

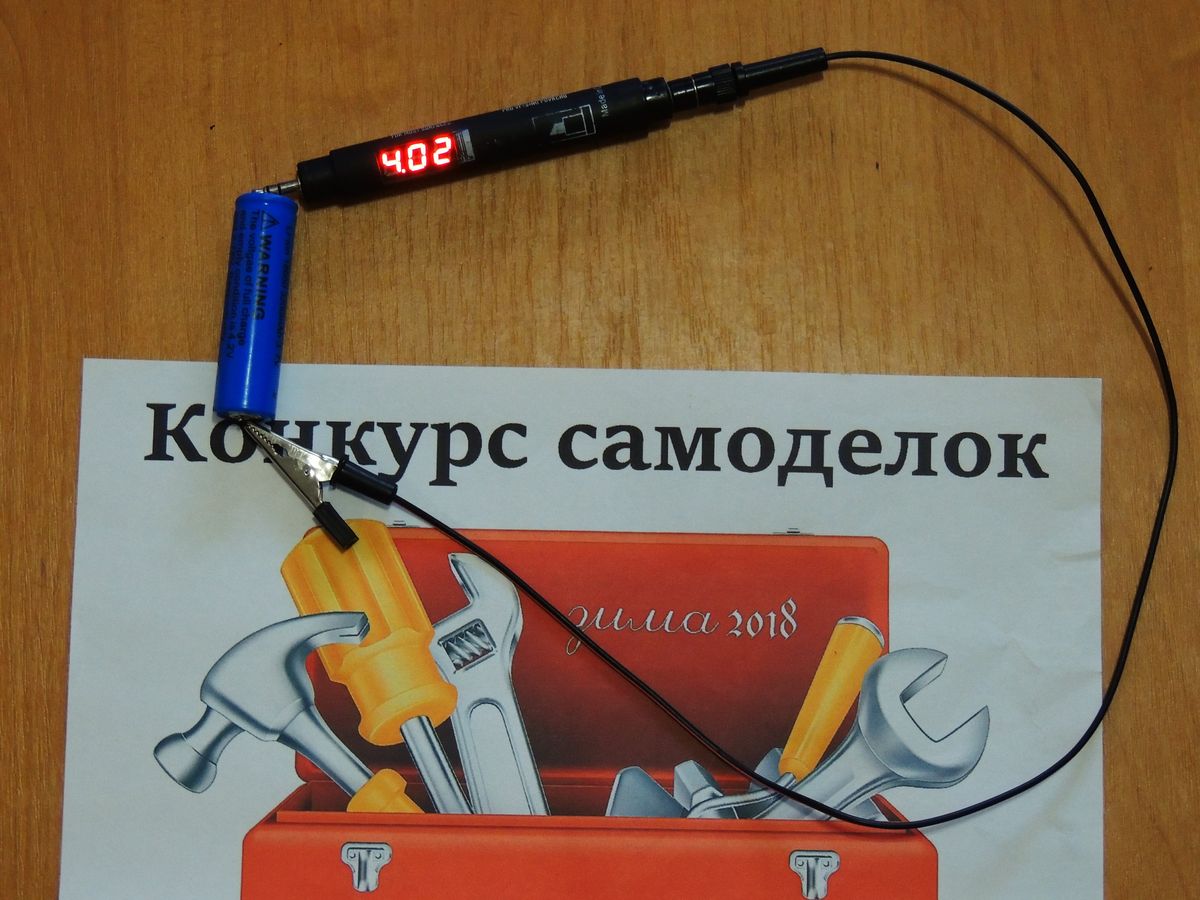

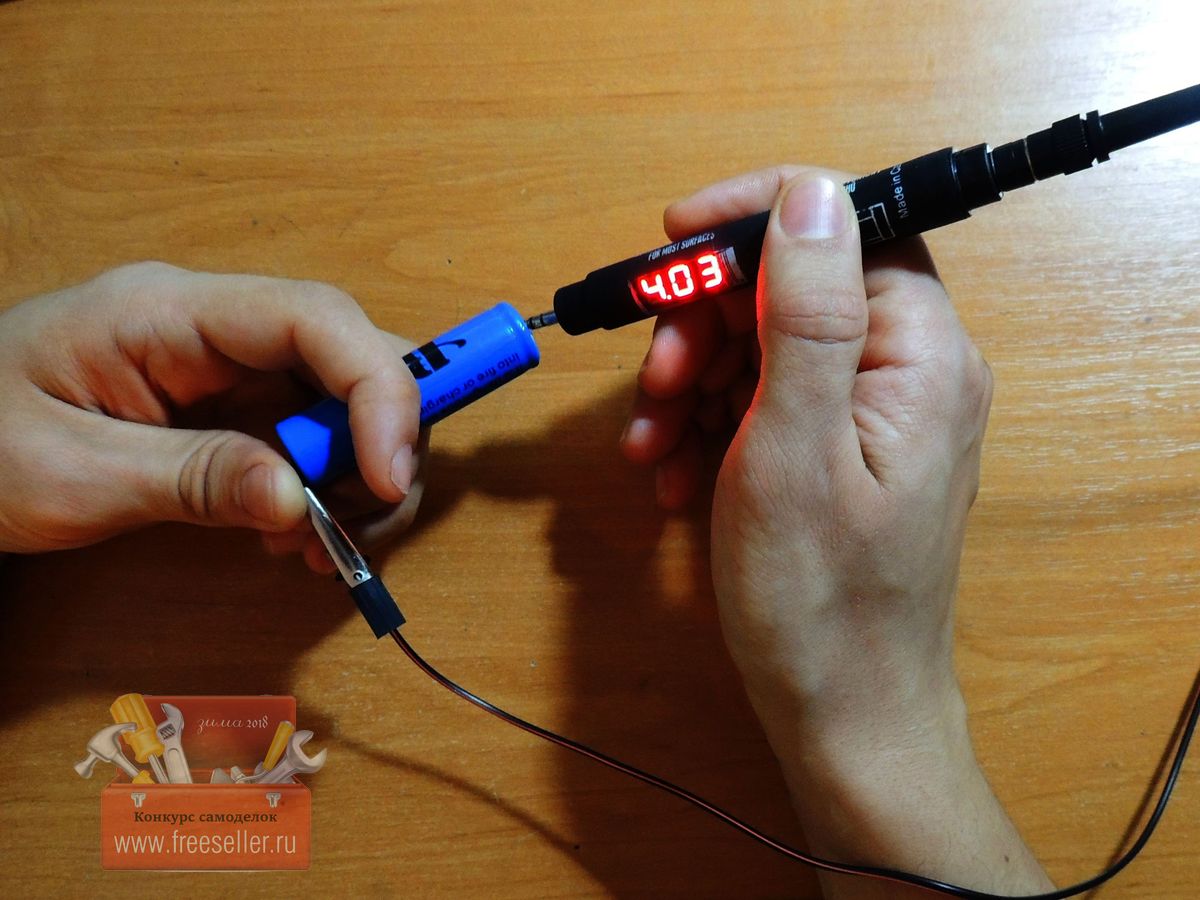

Проверяем самоделку на работоспособность.

Самоделки. Карманный вольтметр своими руками.
Самоделки. Карманный вольтметр своими руками.
Самоделки. Карманный вольтметр своими руками.

Предел измерения такого вольтметра составляет от 2,5 в до 30 в.

От себя добавлю, что данный вольтметр стал для меня хорошим помощником, который всегда под рукой.

Если у вас есть идеи по доработке, или вопросы, пишите, буду рад!

На этом заканчиваю свою статью.

Всем спасибо за внимание!
