Очень простой держатель для Li-ion 18650

  • Опубликовано: 10 февраля 2018

Очень простой держатель для Li-ion 18650


Как сделать простой держатель для li-ion аккумуляторов своими руками.


Понадобилось как-то давно сделать временный пенал для аккумуляторов формата 18650.

Но. Нет ничего постоянного, чем временное. Пользуюсь данным пеналом частенько, это уже вторая версия. Первая была благополучно раздавлена.


Очень простой держатель для Li-ion 18650Очень простой держатель для Li-ion 18650

Материалы и инструменты

Изготовление

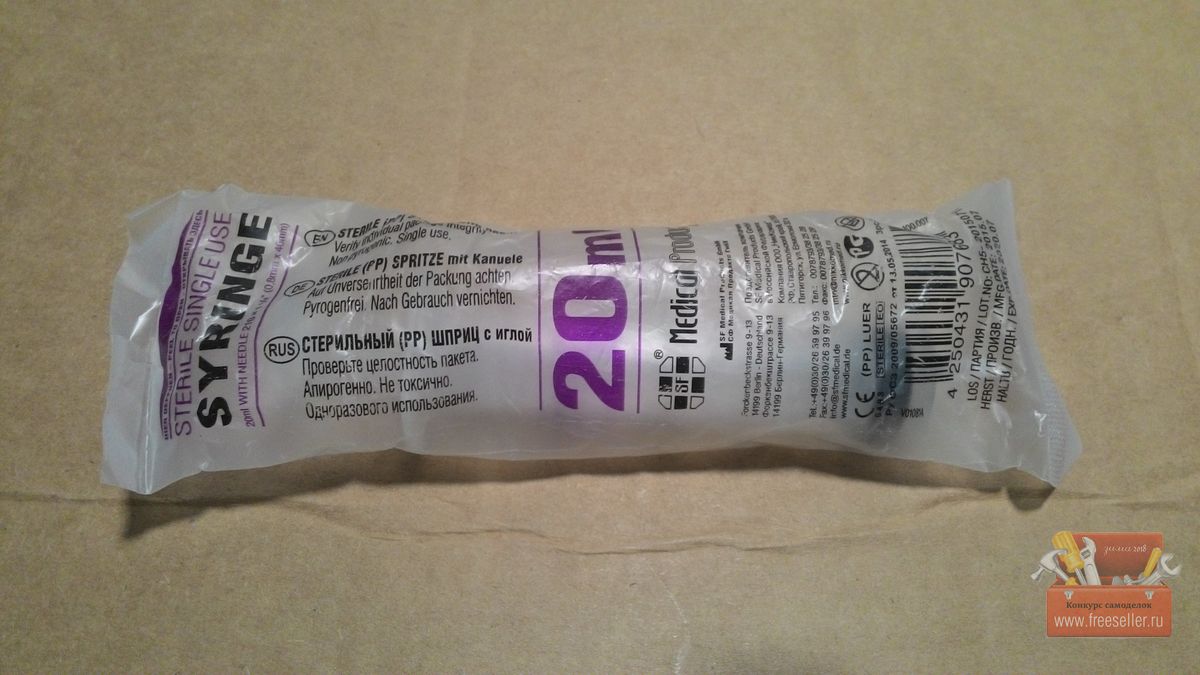

Шприц 20 мл очень хорошо подходит для одного аккумулятора 18650.

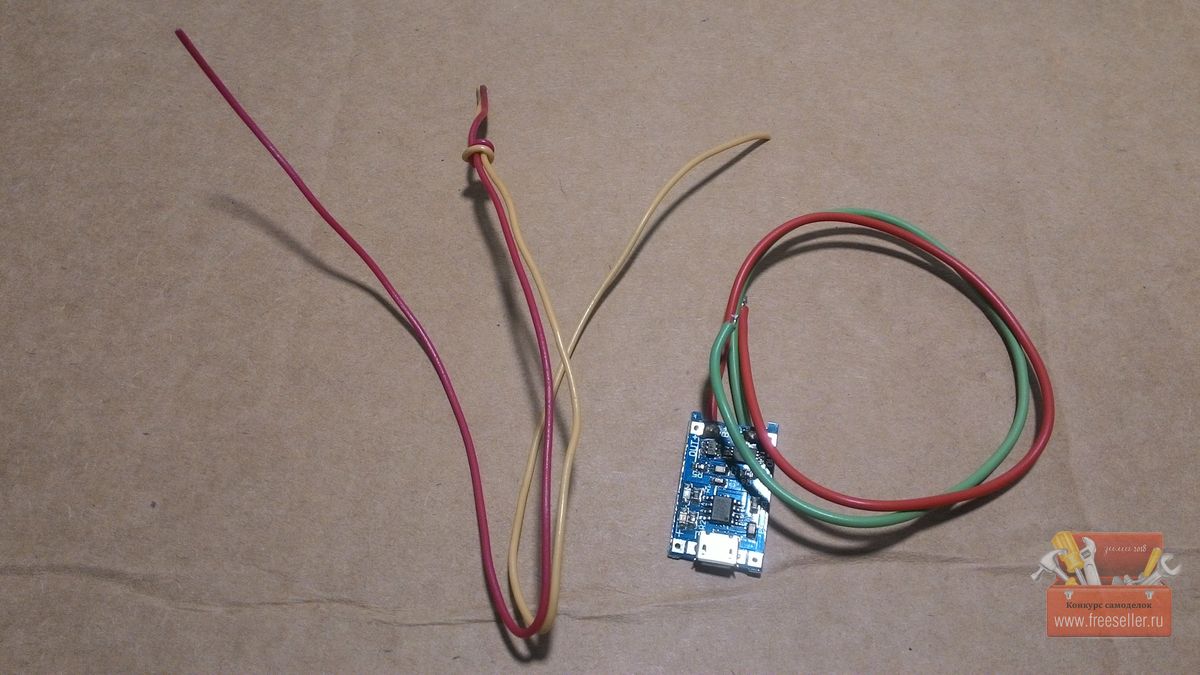

Плата контроллера у меня бу. Стояла на первой версии пенала. Провода я поставил меньшего сечения, те что стояли по диаметру не проходили под носик шприца.

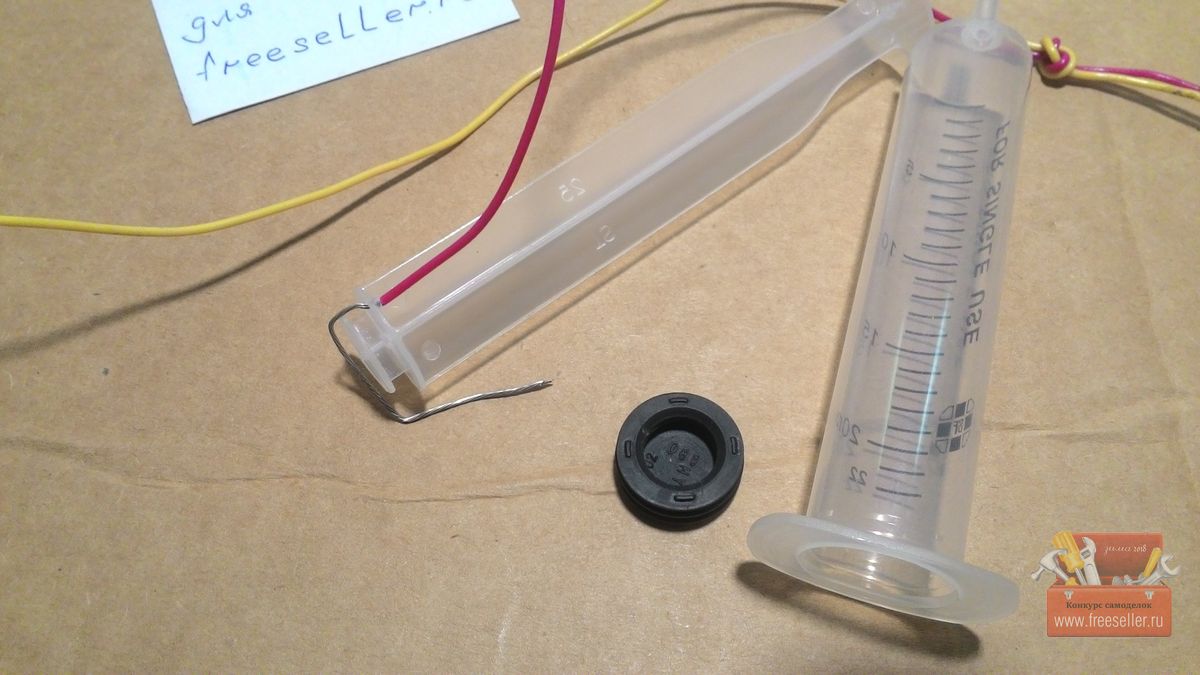

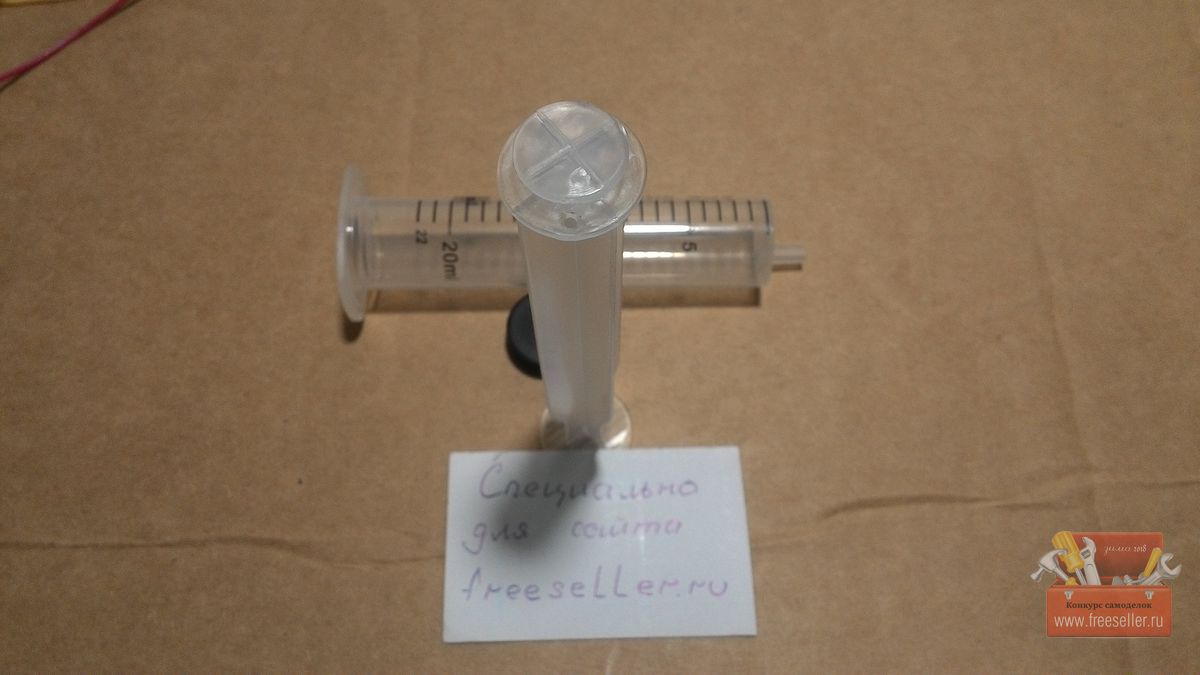

На поршне стоял резиновый уплотнитель. Снимаем и в поршне проделываем два отверстия под провода.




Продеваем провод со стороны толкателя в получившееся отверстие.




Одеваем резиновый уплотнитель, тем самым прижимаем провод.

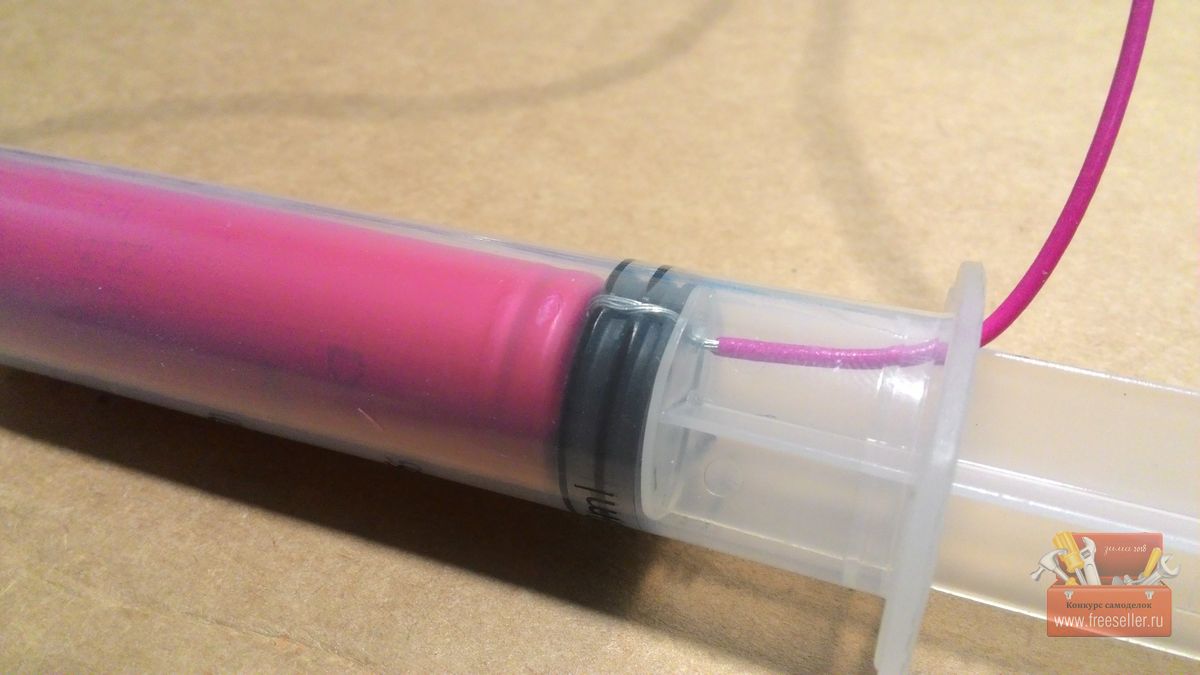

Вставляем аккумулятор 18650. Он отлично держится и не выпадает.

Вид со стороны плюса.

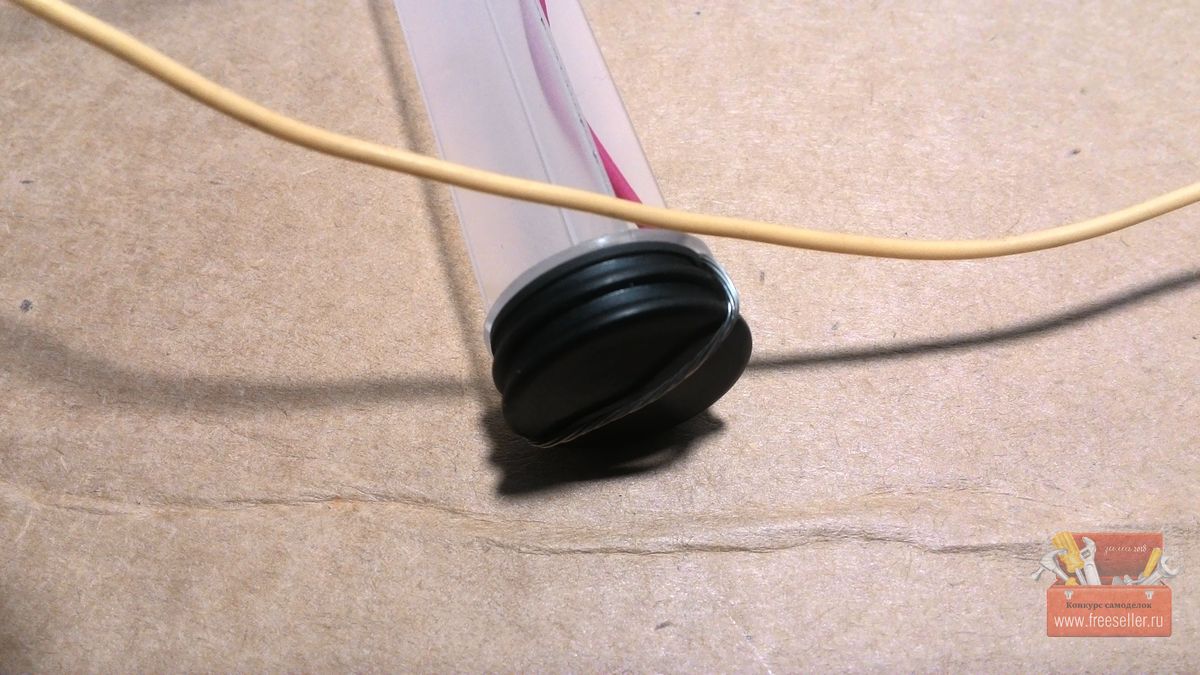

Вид со стороны минуса. Тут я просто сделал петельку.

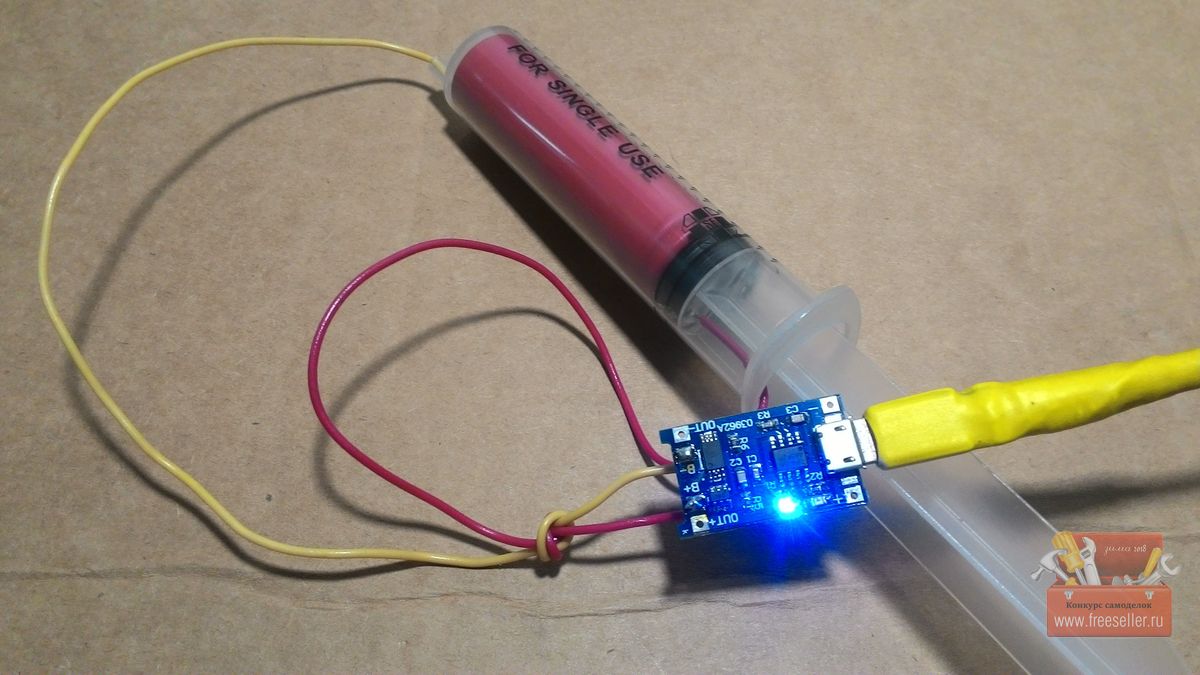

Вот такой патрон я сделал на время и почти два года использую)

  Очень простой держатель для Li-ion 18650 своими рукамиОчень простой держатель для Li-ion 18650 своими рукамиОчень простой держатель для Li-ion 18650 своими руками

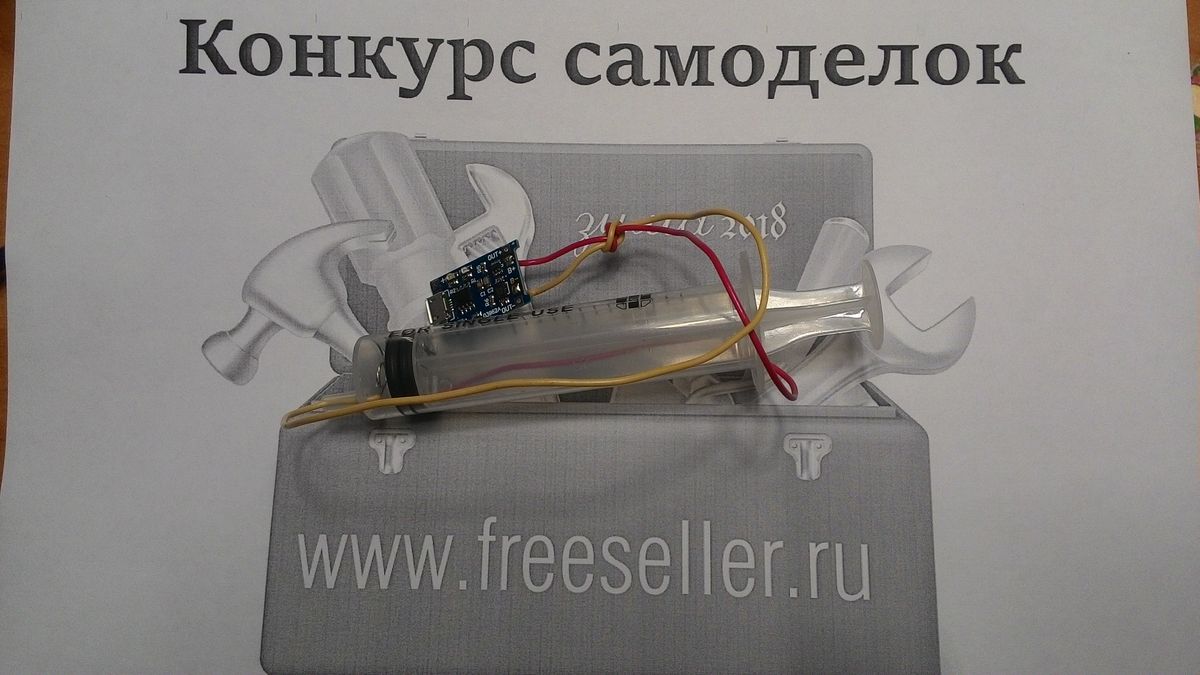

Во такой пенал можно сделать за минуты.

Видео инструкция по изготовлению

Подробнейшая инструкция отображена на видео, ну очень подробная:




3

комментария

19 253

просмотра

Похожие самоделки

Комментариев 3
  1. Не совсем понял, для чего нужен пенал с аккумулятором, поясните если не сложно.
    0
    1. Пенал нужен в роли держателя во время зарядки, работы.
      Магнитов не было под рукой, да и на работе с успехом пользуюсь.
      +2
  2. Идея хорошая, но есть вот такие держатели в продаже https://www.chipdip.ru/catalog-tags/battery-compartments/dlja-18650
    Другое название - батарейные отсеки
    0
