Фонарь от аккумулятора шуруповерта

  • Опубликовано: 28 мая 2018

Фонарь от аккумулятора шуруповерта своими руками


Как изготовить фонарь от аккумулятора шуруповерта.


Всем привет!


Сегодня хочу поделиться с Вами своей самоделкой, которую давно хотел сделать.

Самодельный светильник на базе аккумулятора 10,8 вольт Macallister


В сети видел много различных примеров применения аккумулятора от шуруповерта, вот и мне захотелось сделать что-то полезное!

Как изготовить фонарь от аккумулятора шуруповерта.

Материалы и инструменты

Для изготовления самоделки мне понадобилось следующее:

Материал

  • аккумуляторная батарея от шуруповерта 12 v;

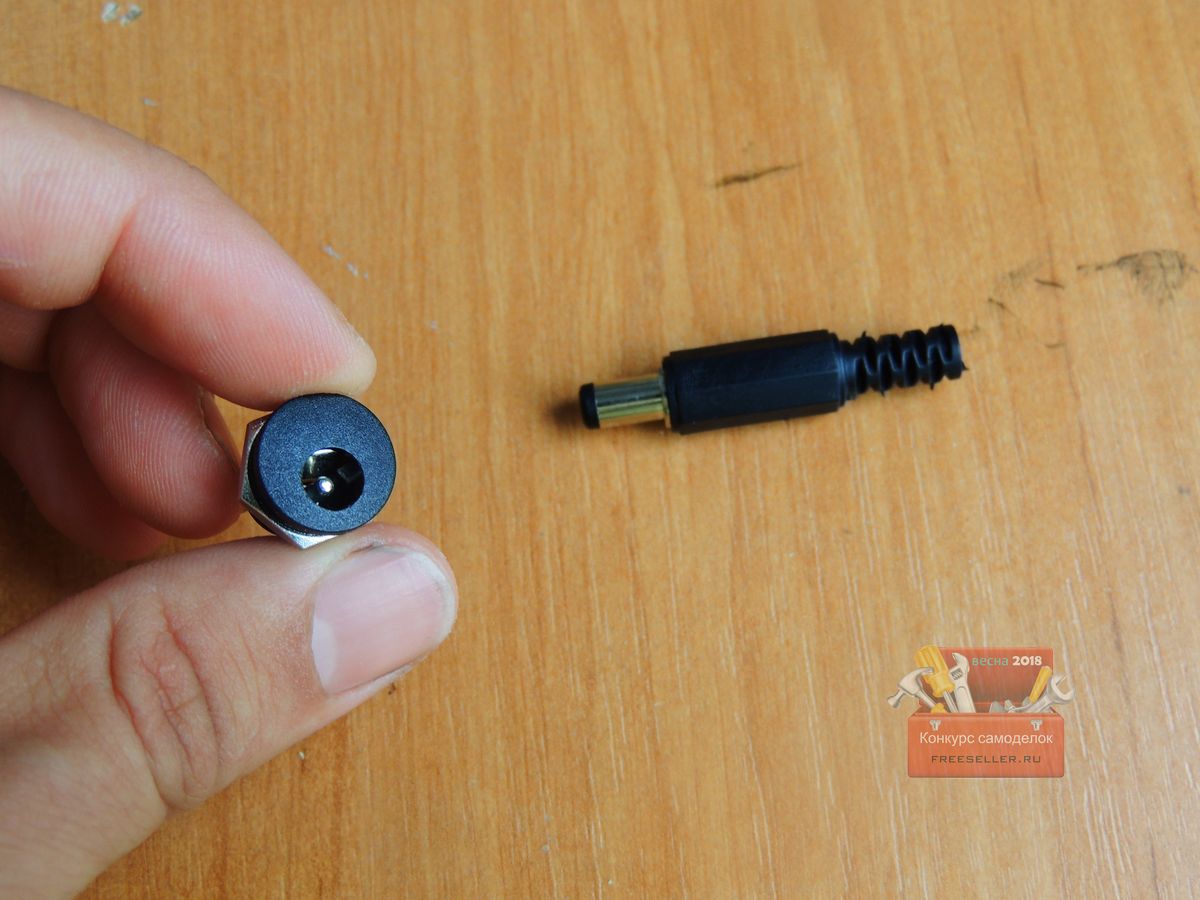

  • штекер + гнездо;
  • провода;
  • футляр для сверла;
  • светодиодная лента.

Инструмент

Изготовление светильника

Приступим к изготовлению!

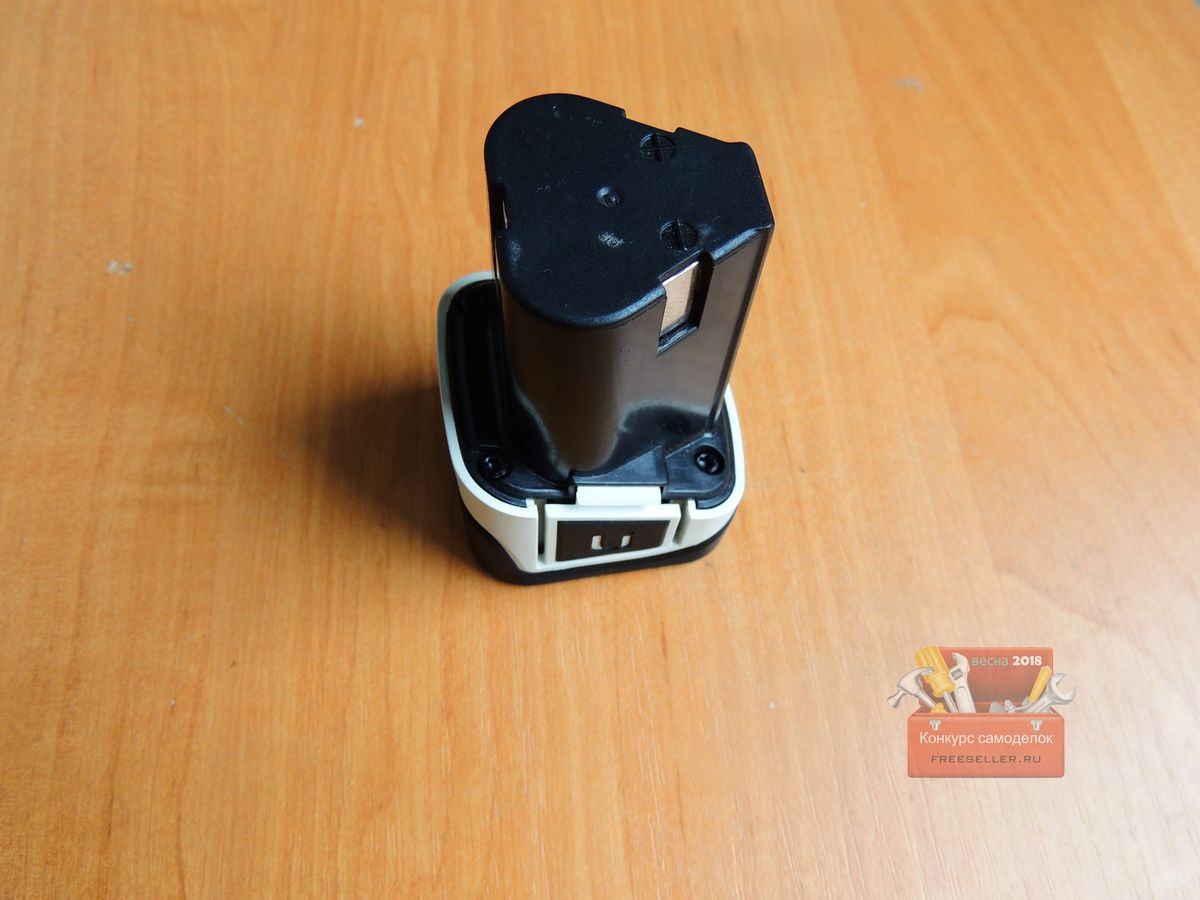

Была взята вот такая аккумуляторная батарея от шуруповерта 12 в.

Аккумулятор 10,8 вольт Macallister

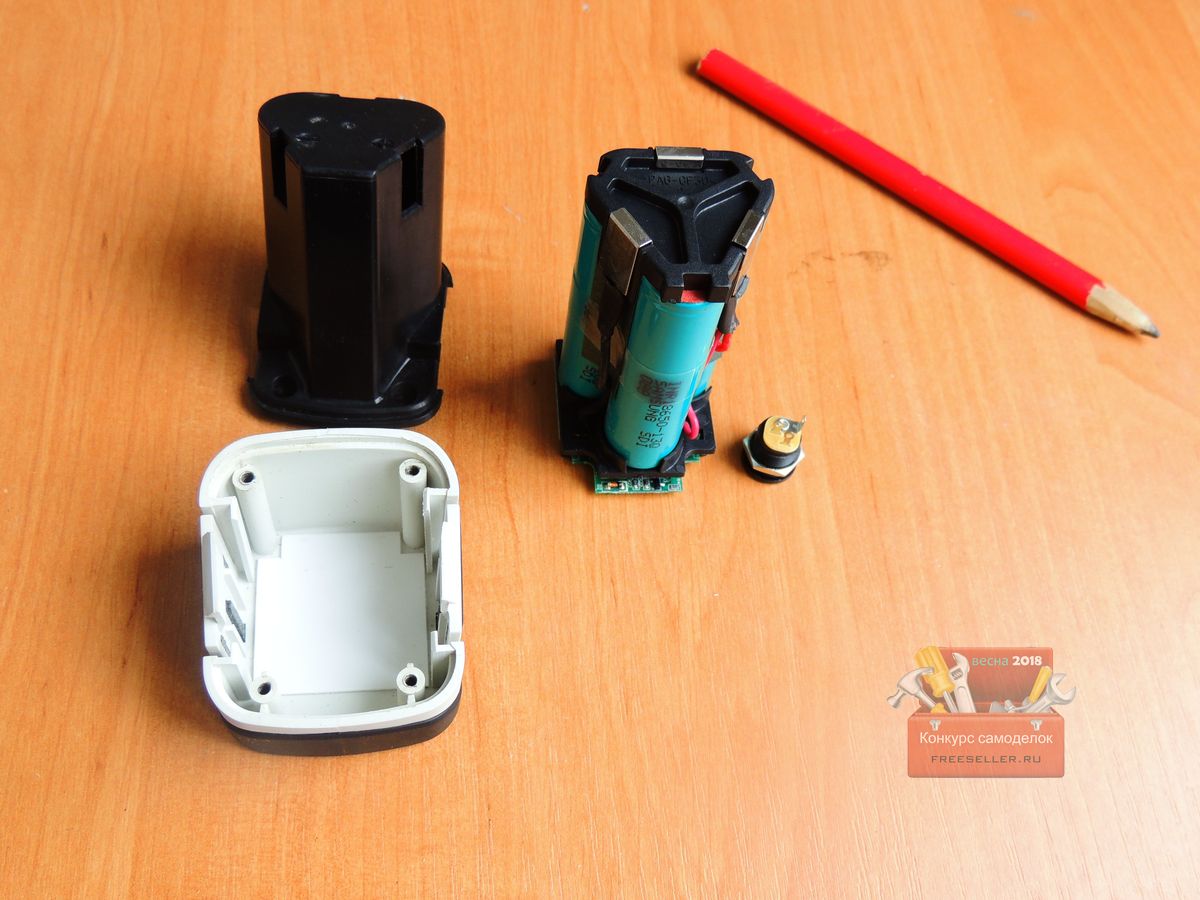

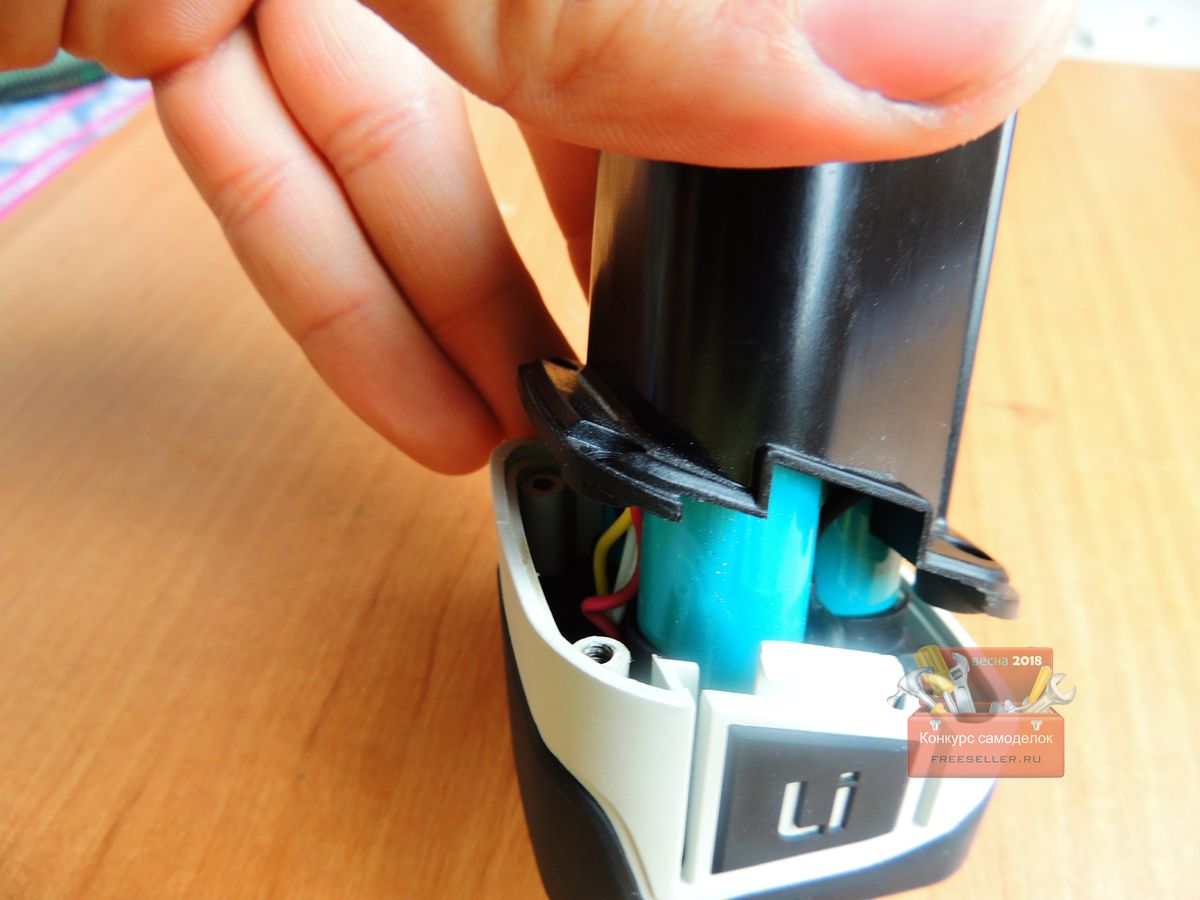

Разбираем ее на составляющие, визуально смотрим, есть ли там свободное место, если да, тогда продолжаем.

Разбираем аккумулятор 10,8 вольт MacallisterРазбираем аккумулятор 10,8 вольт Macallister

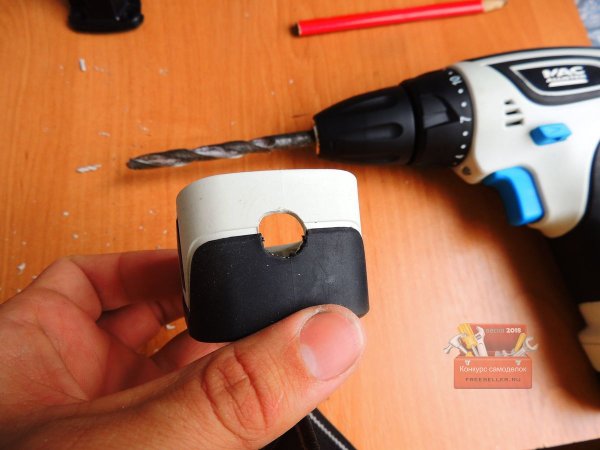

Затем при помощи дрели сверлим отверстие под гнездо питания.

Делаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт Macallister

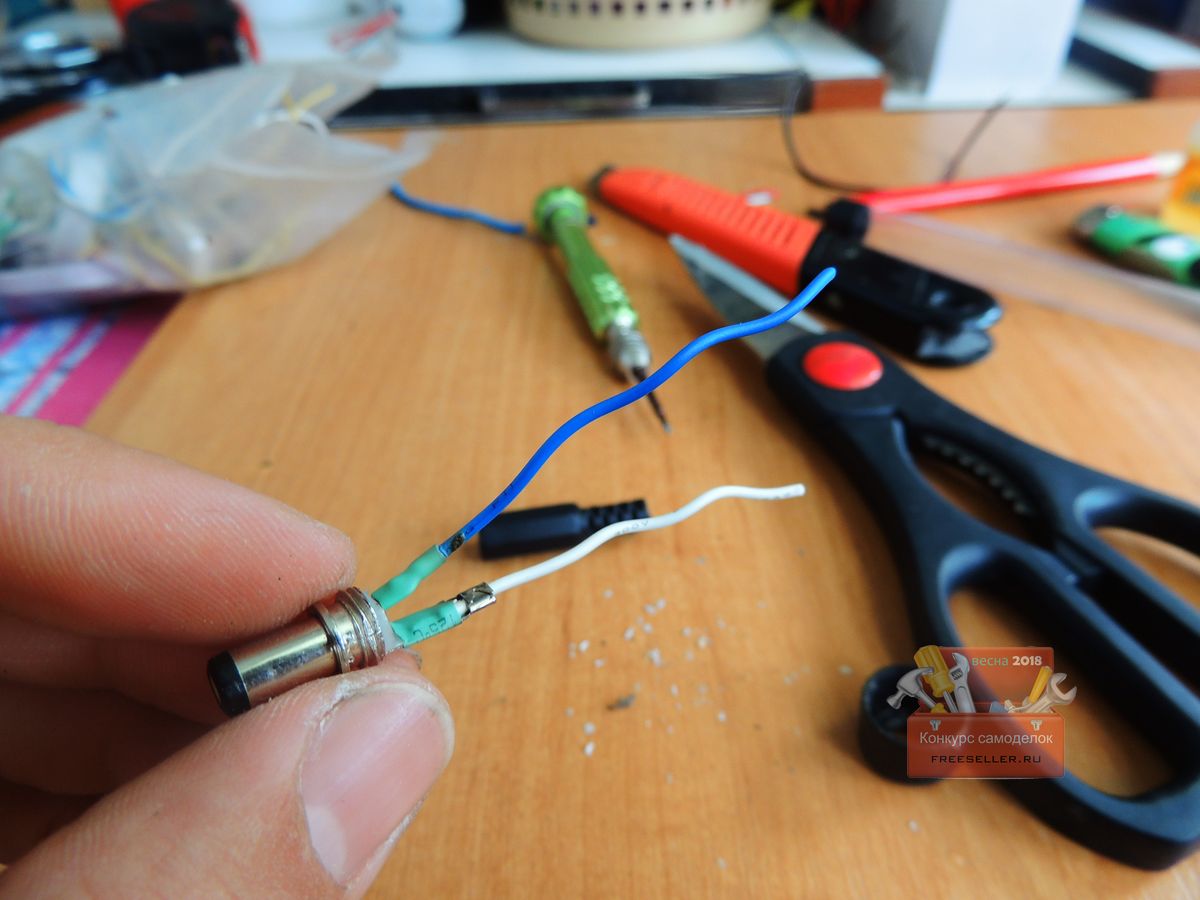

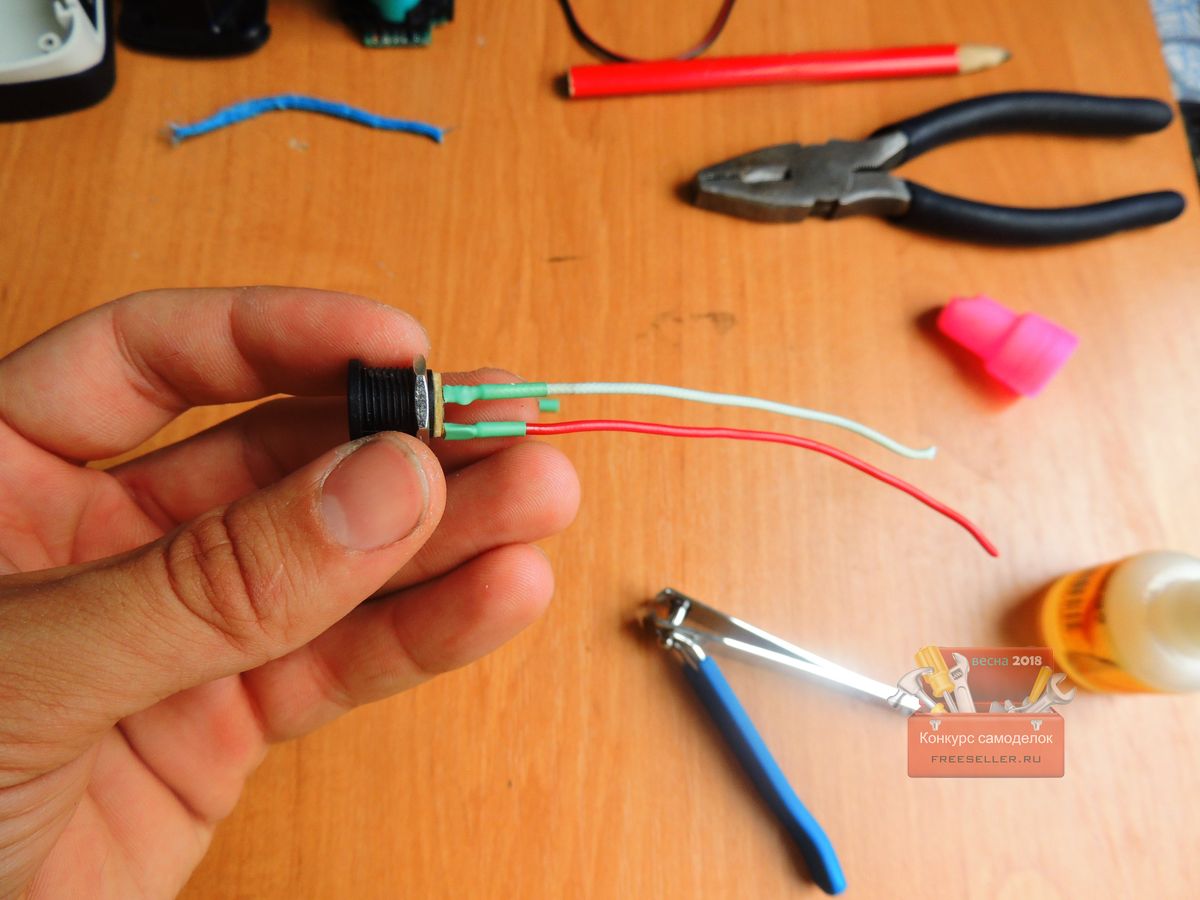

Припаиваем два проводка.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

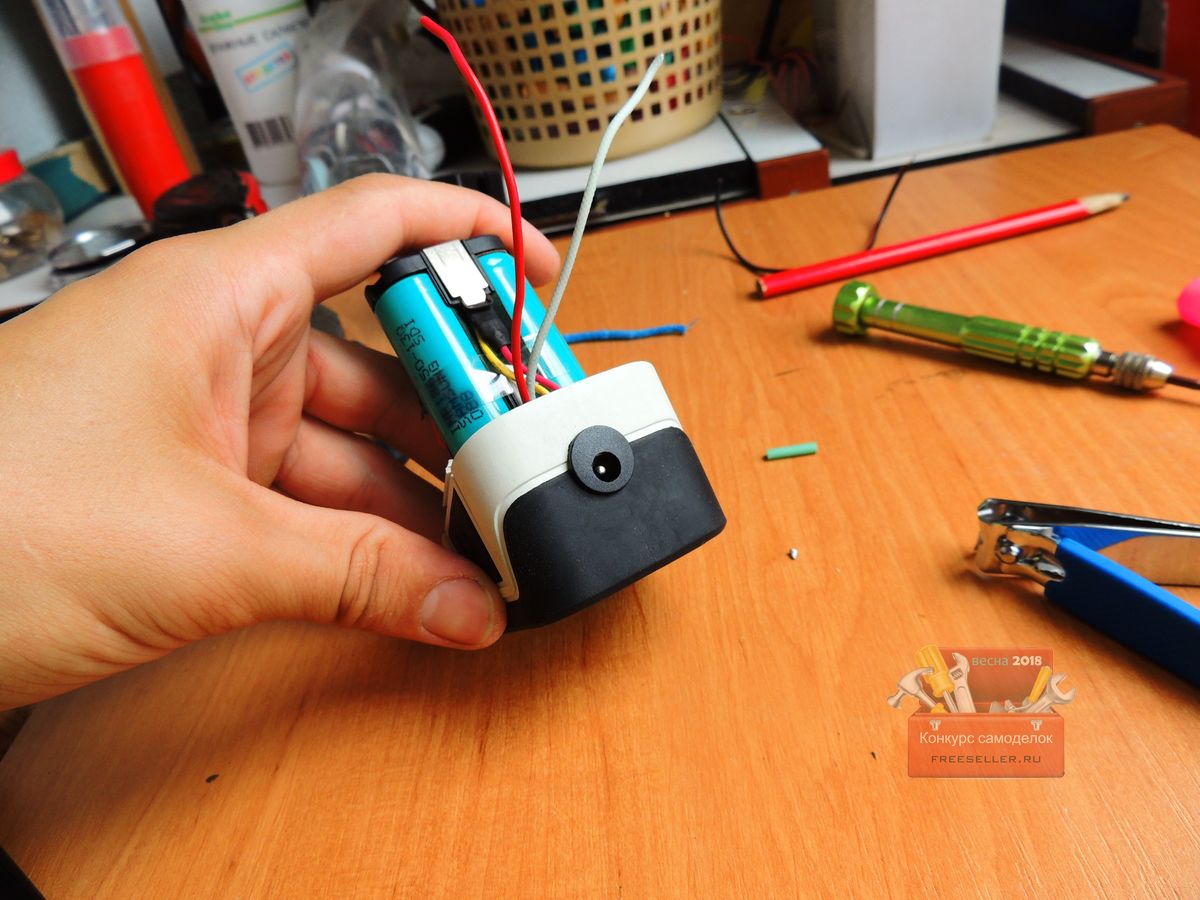

Вставляем в отверстие и фиксируем прижимной гайкой.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

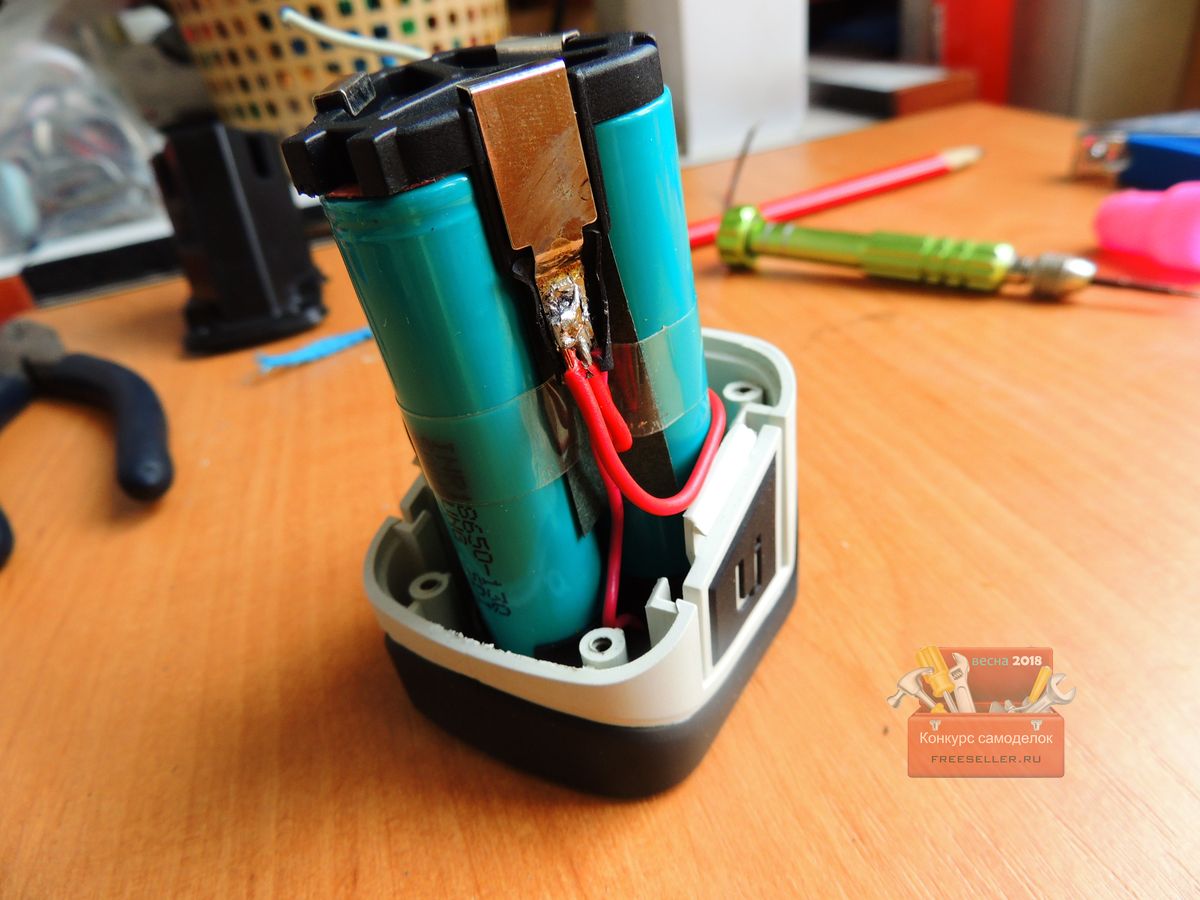

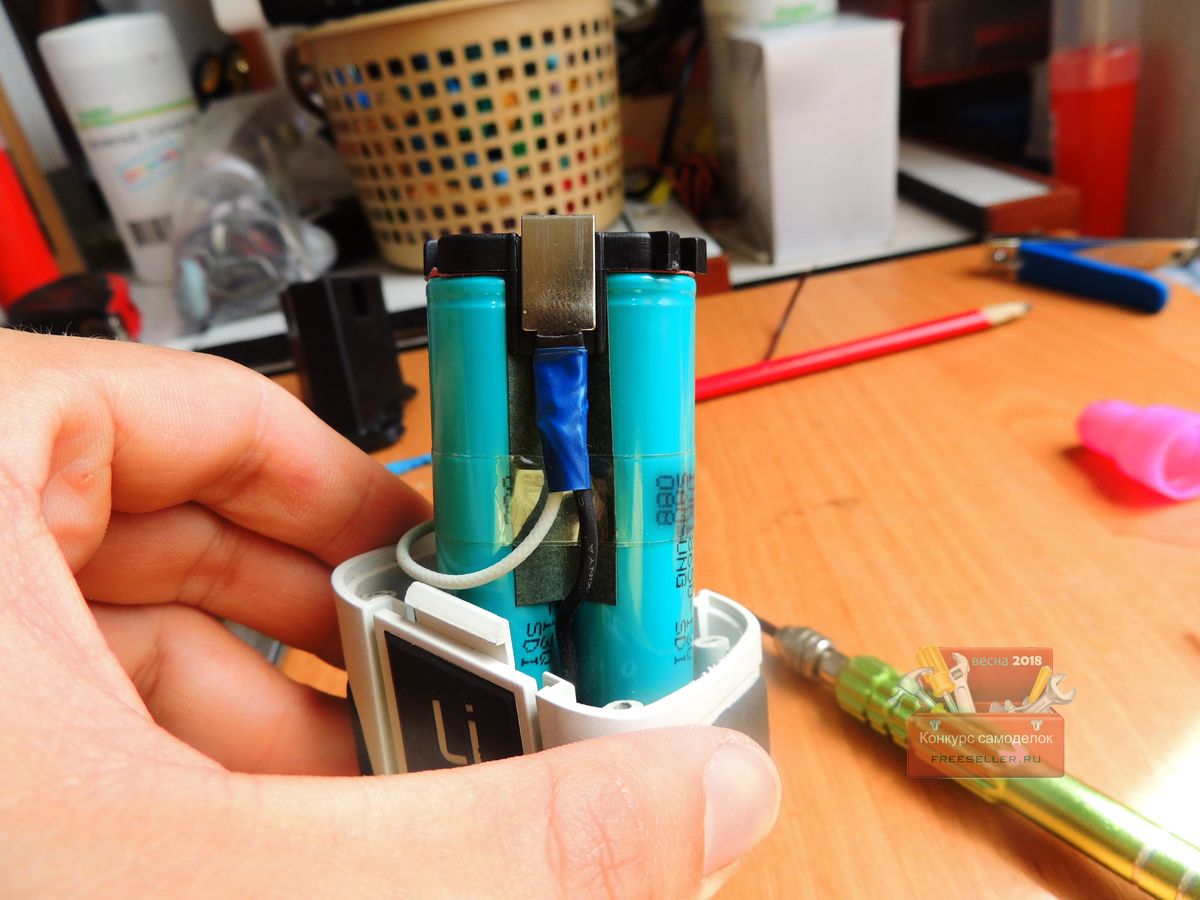

Далее припаиваем проводки + и -.

Делаем фонарь из аккумулятора 10,8 вольт Macallister


Изолируем.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

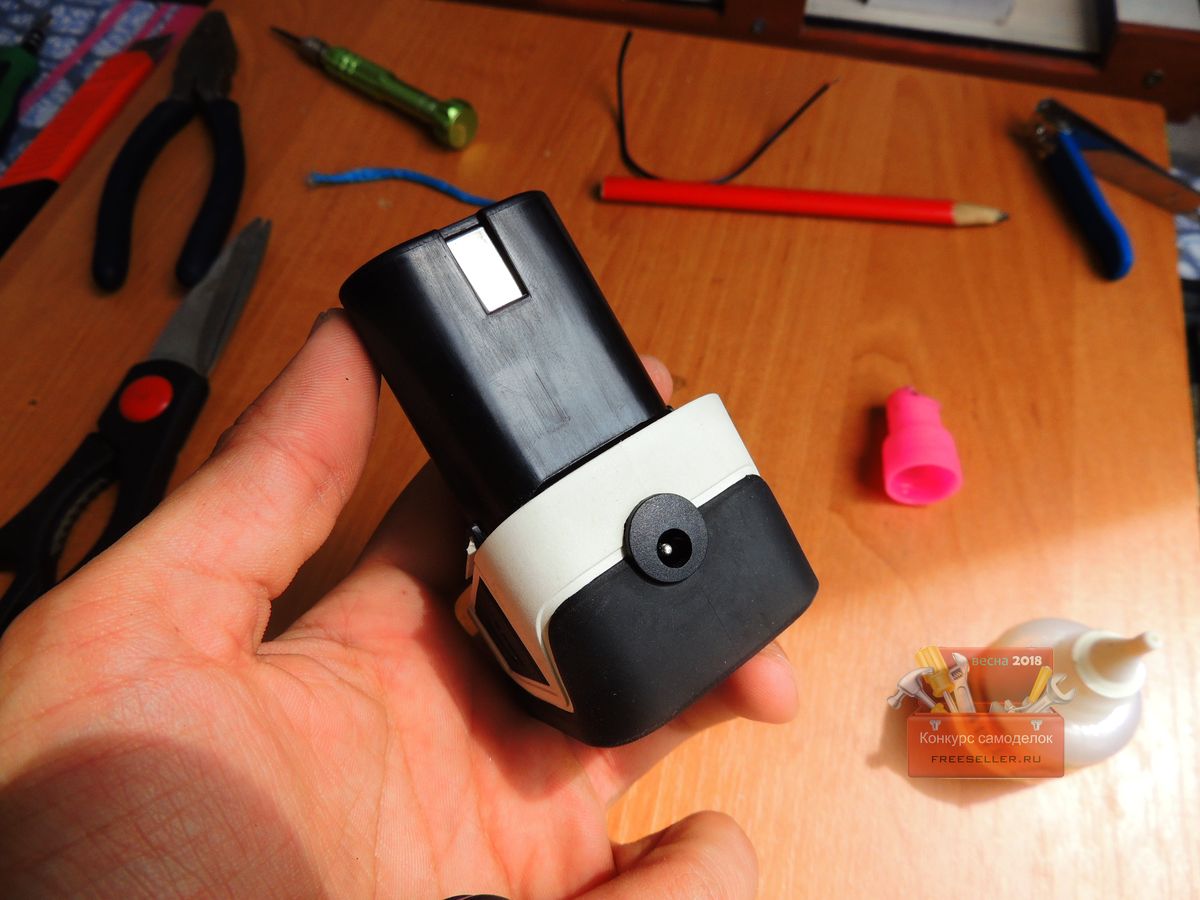

Затем собираем корпус обратно.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

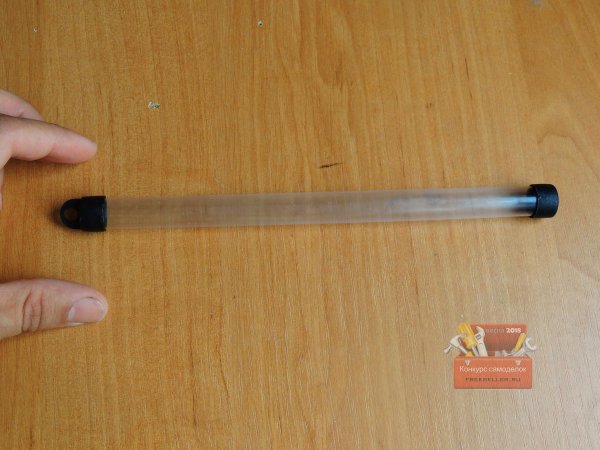

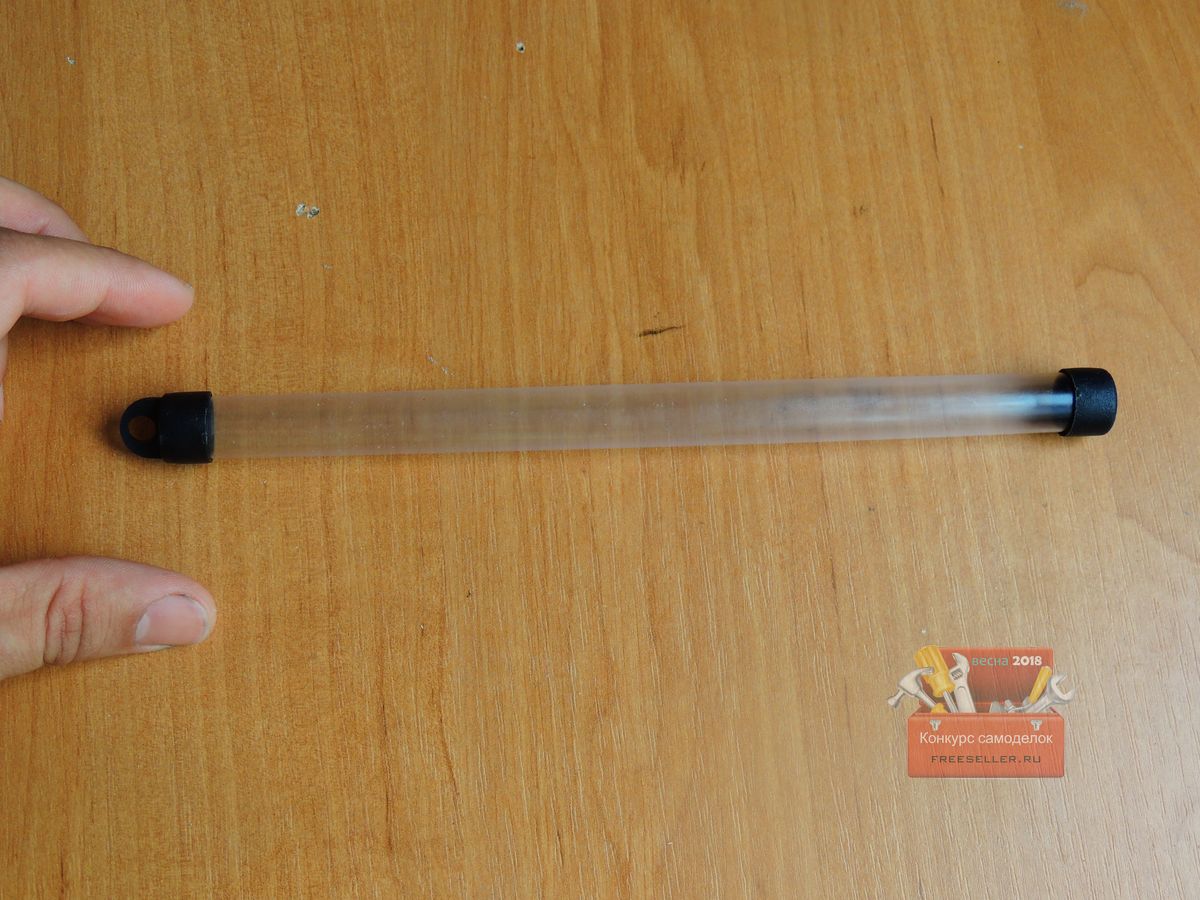

Далее берем вот такой футляр для сверла, в него будет помещаться светодиодная лента.

Делаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт Macallister

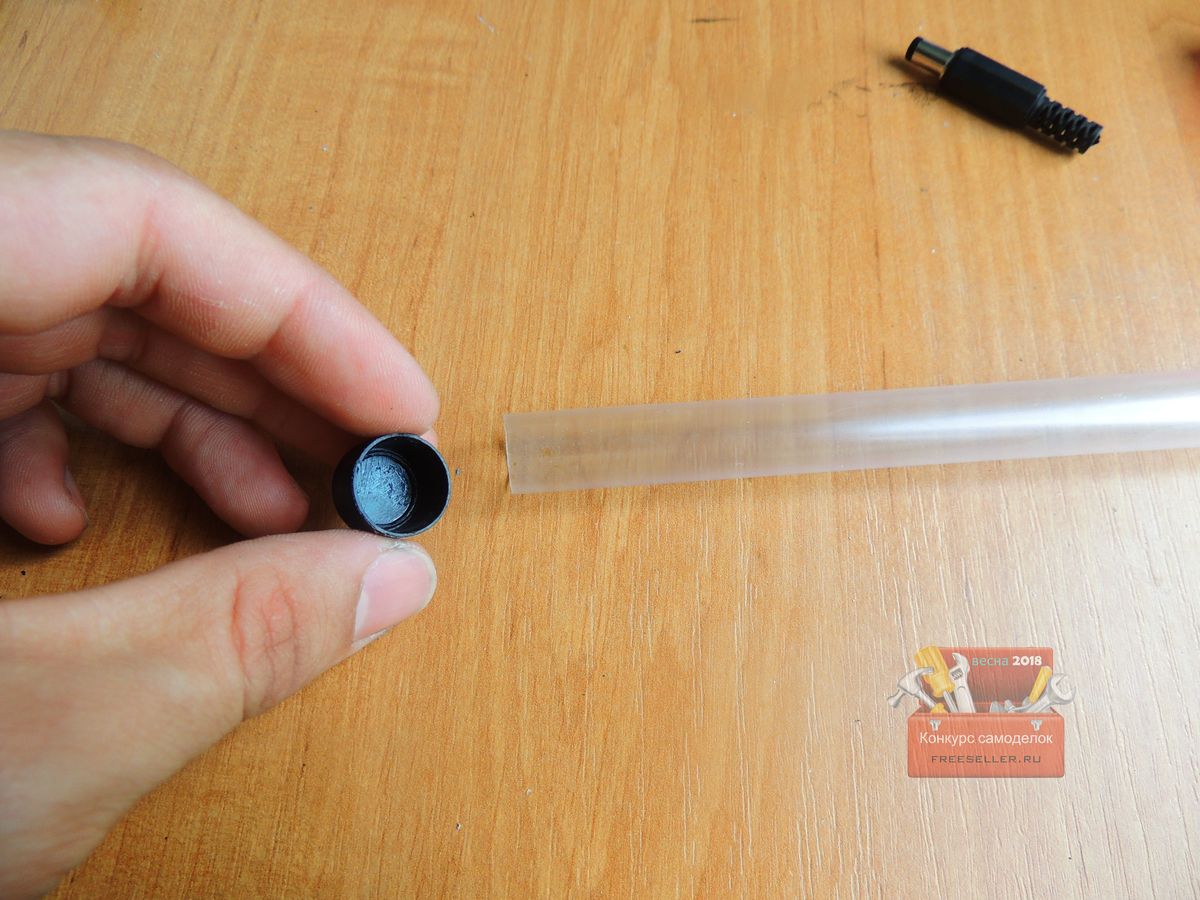

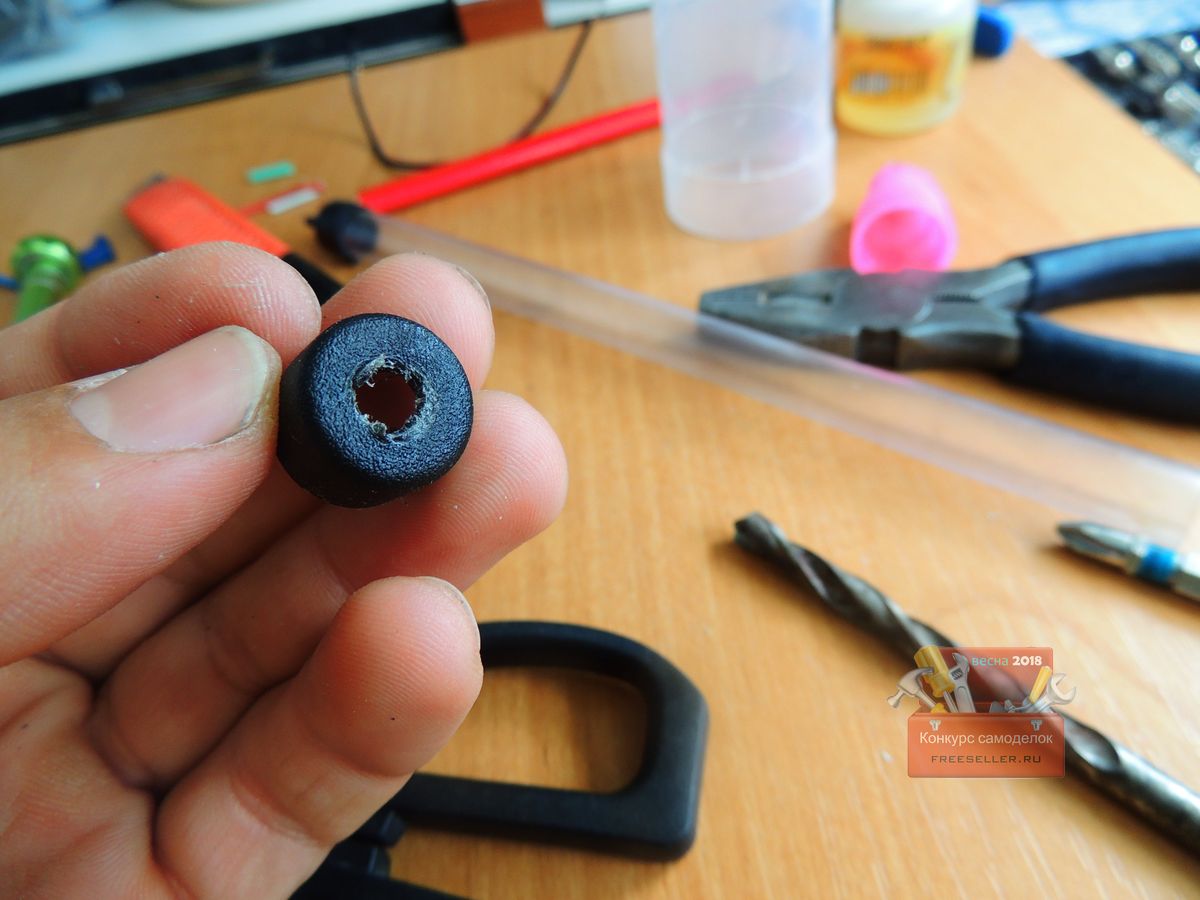

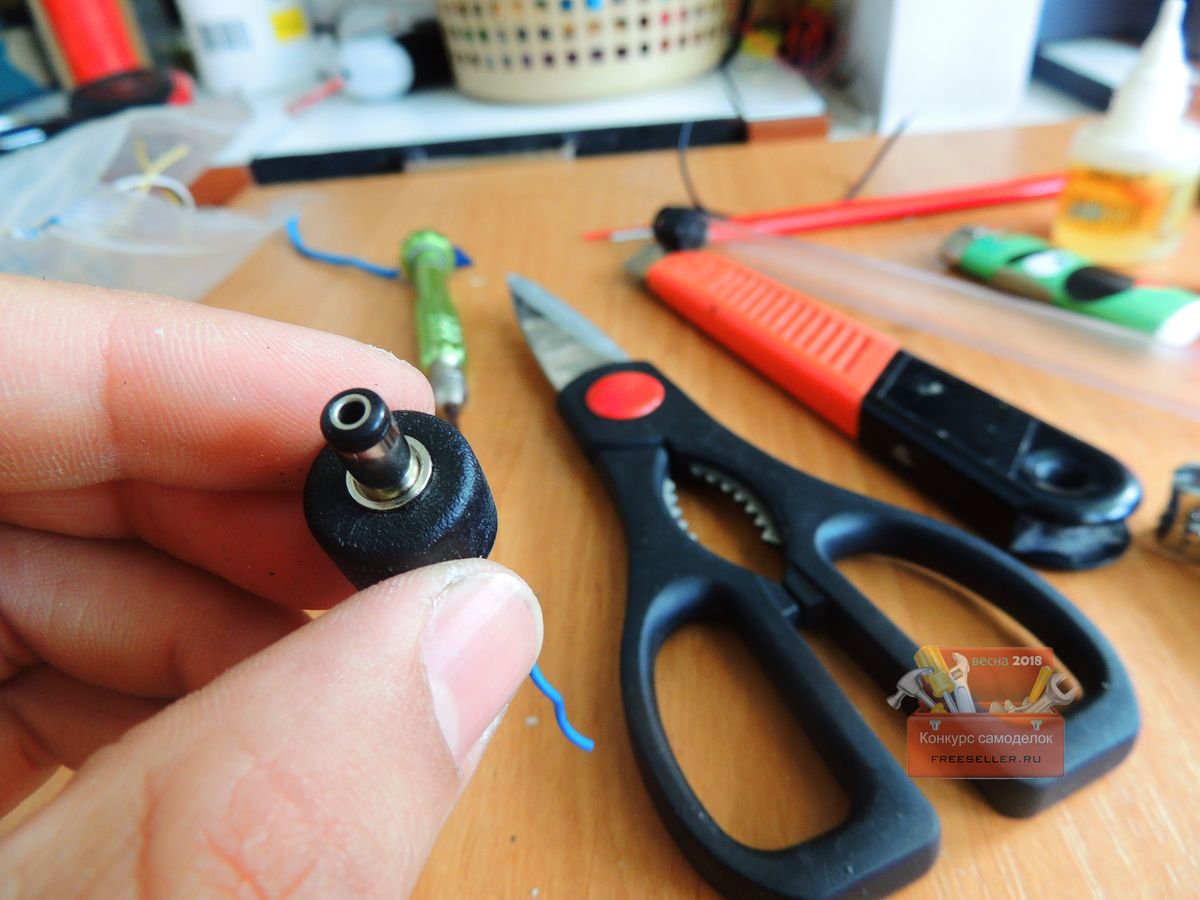

Снимаем нижний колпачок, сверлим отверстие, и устанавливаем туда штекер.

Делаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт Macallister

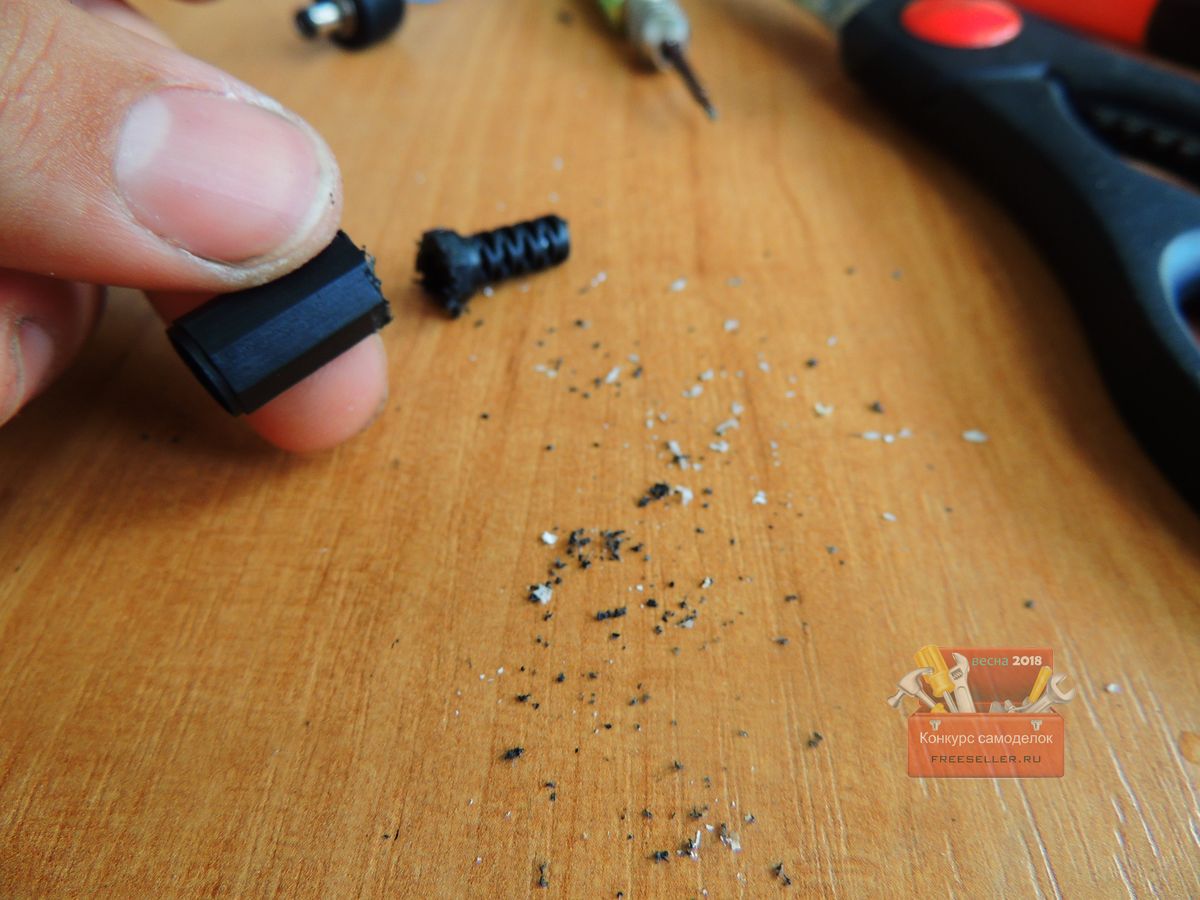

Так как корпус от штекера слишком большой, срезаем небольшую часть.

Делаем фонарь из аккумулятора 10,8 вольт Macallister


Вставляем штекер, а с другой стороны прикручиваем корпус, тем самым фиксируем штекер на своем месте.

Делаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт Macallister

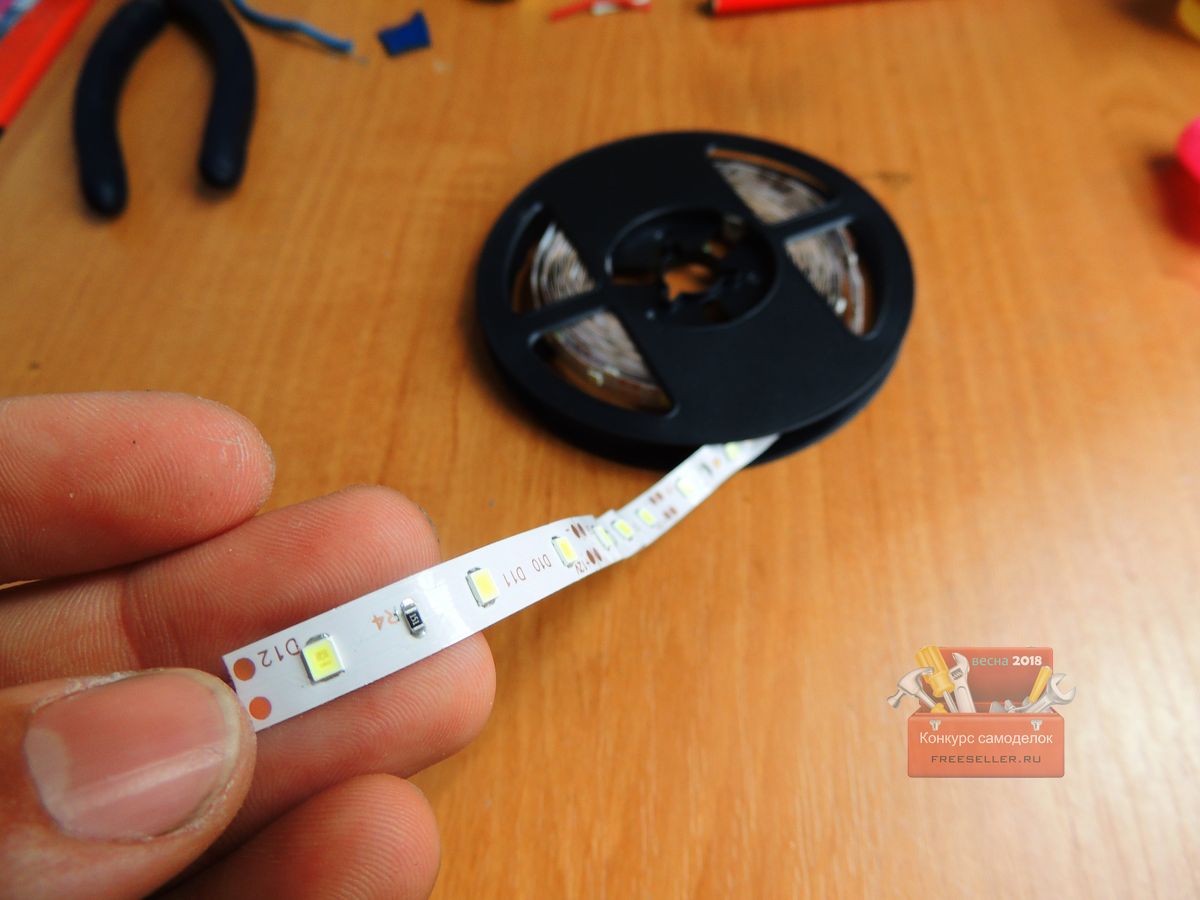

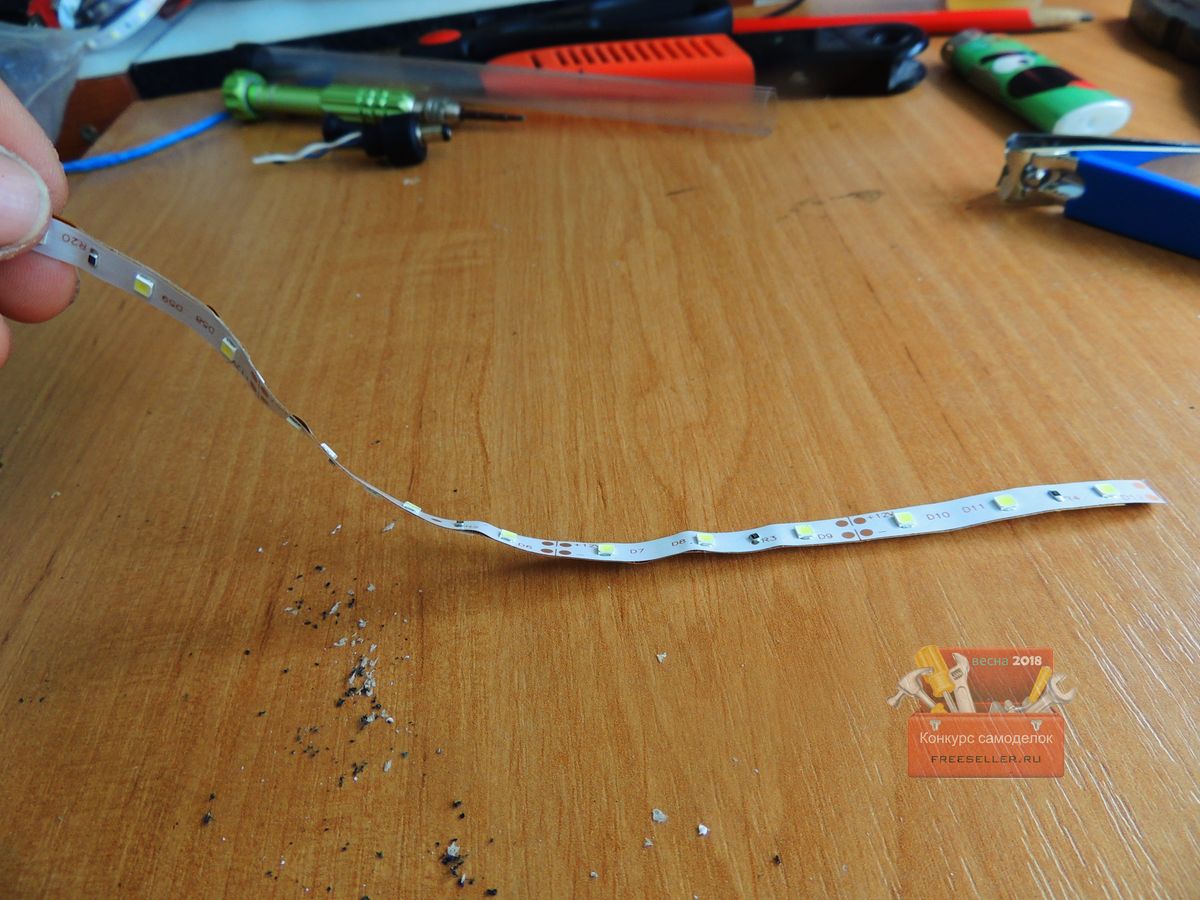

Теперь берем и отрезаем светодиодную ленту такой длины, чтобы ее можно было сложить вдвое.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

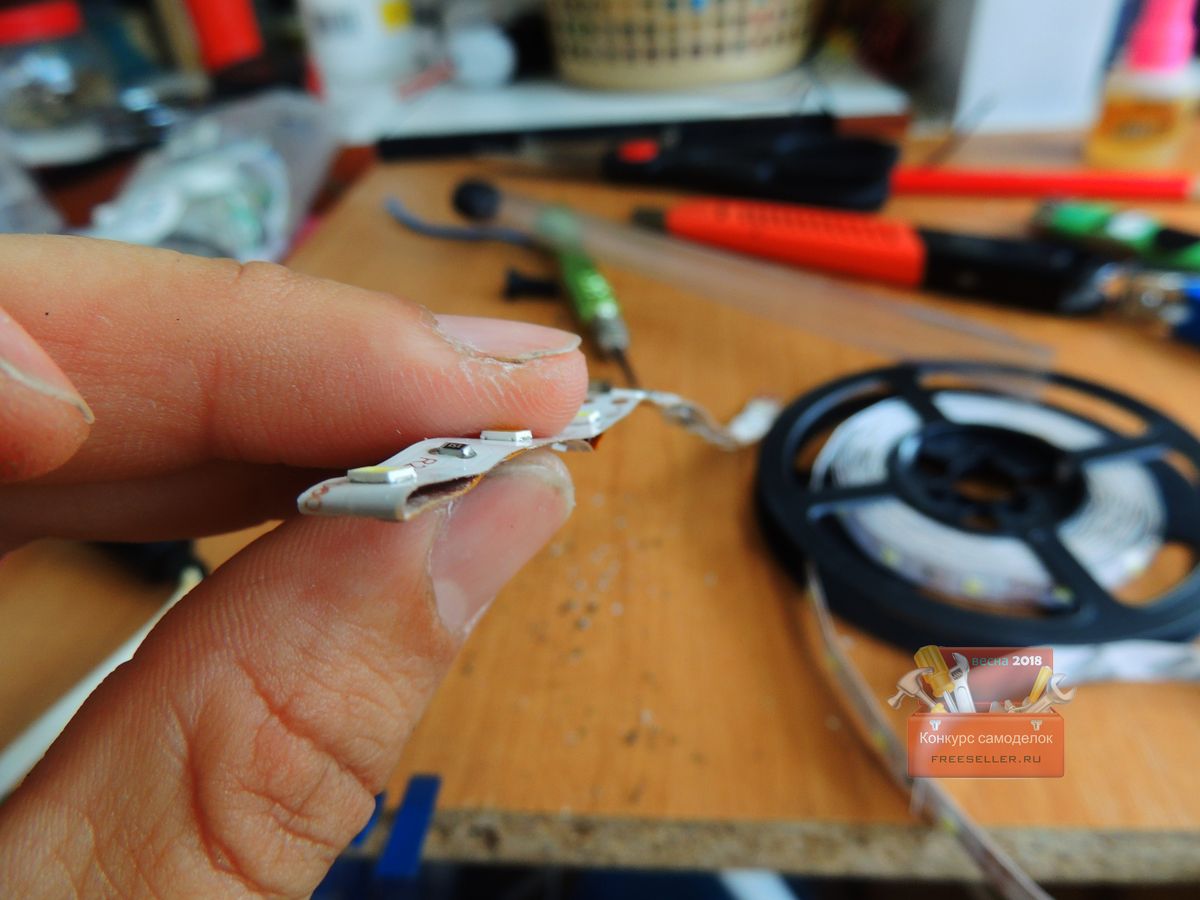

Когда отрезали нужную длину, склеиваем полоски между собой.

Делаем фонарь из аккумулятора 10,8 вольт MacallisterДелаем фонарь из аккумулятора 10,8 вольт Macallister

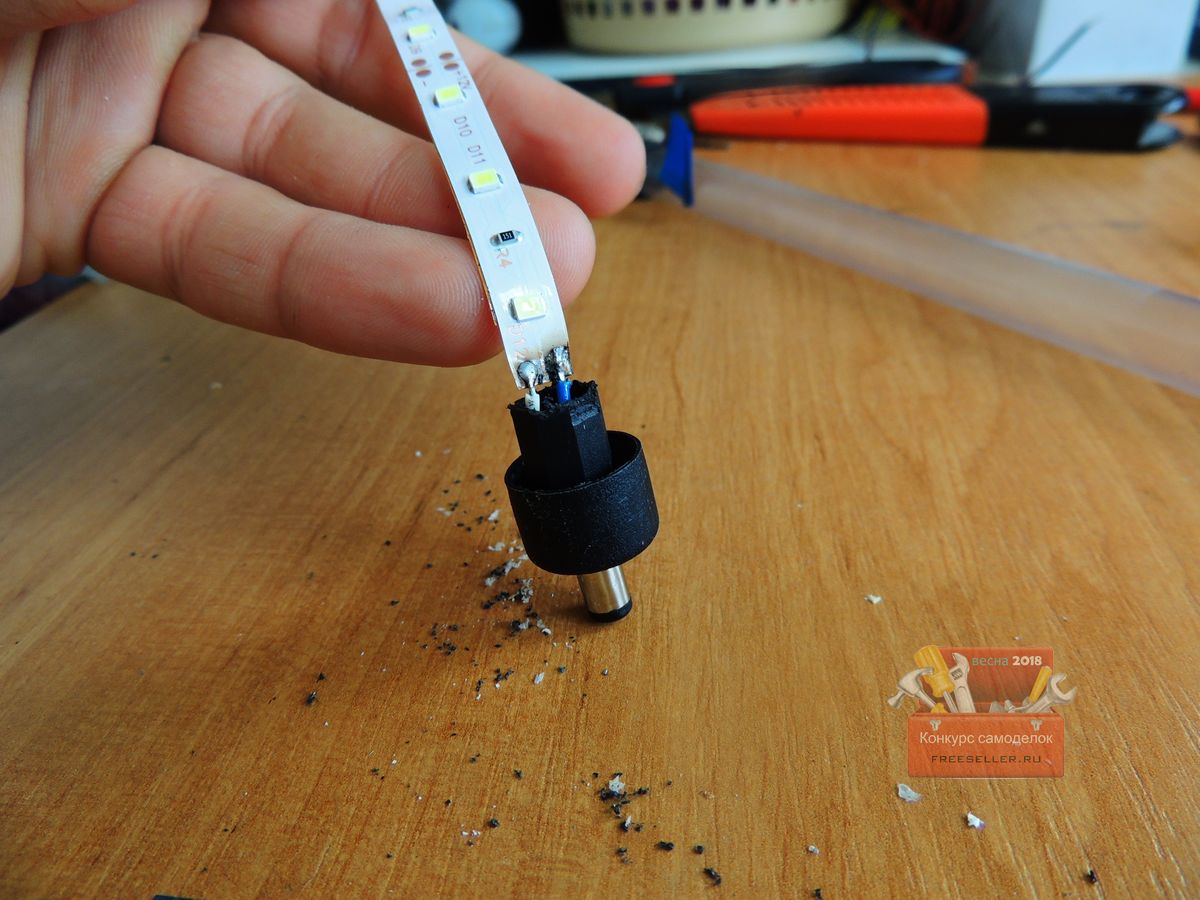

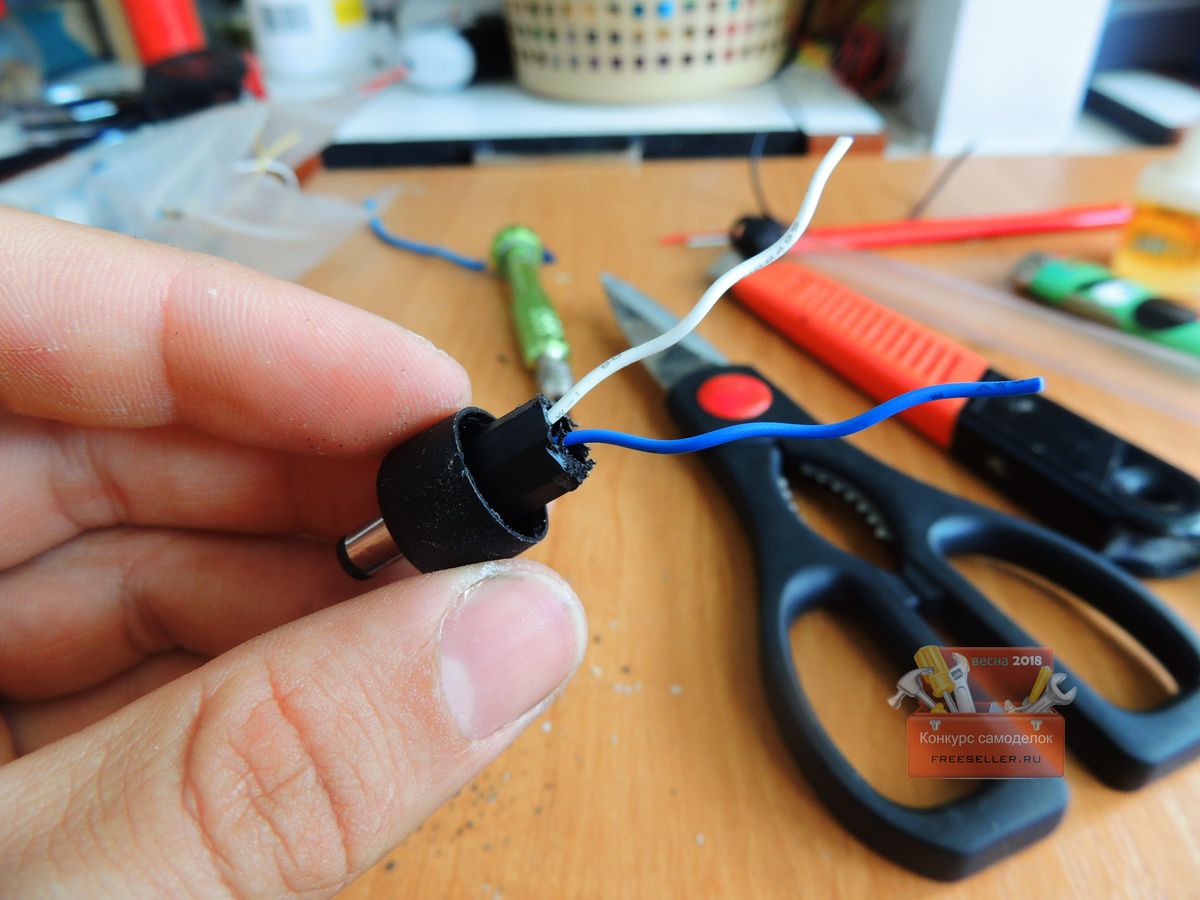

Теперь можно припаивать провода.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

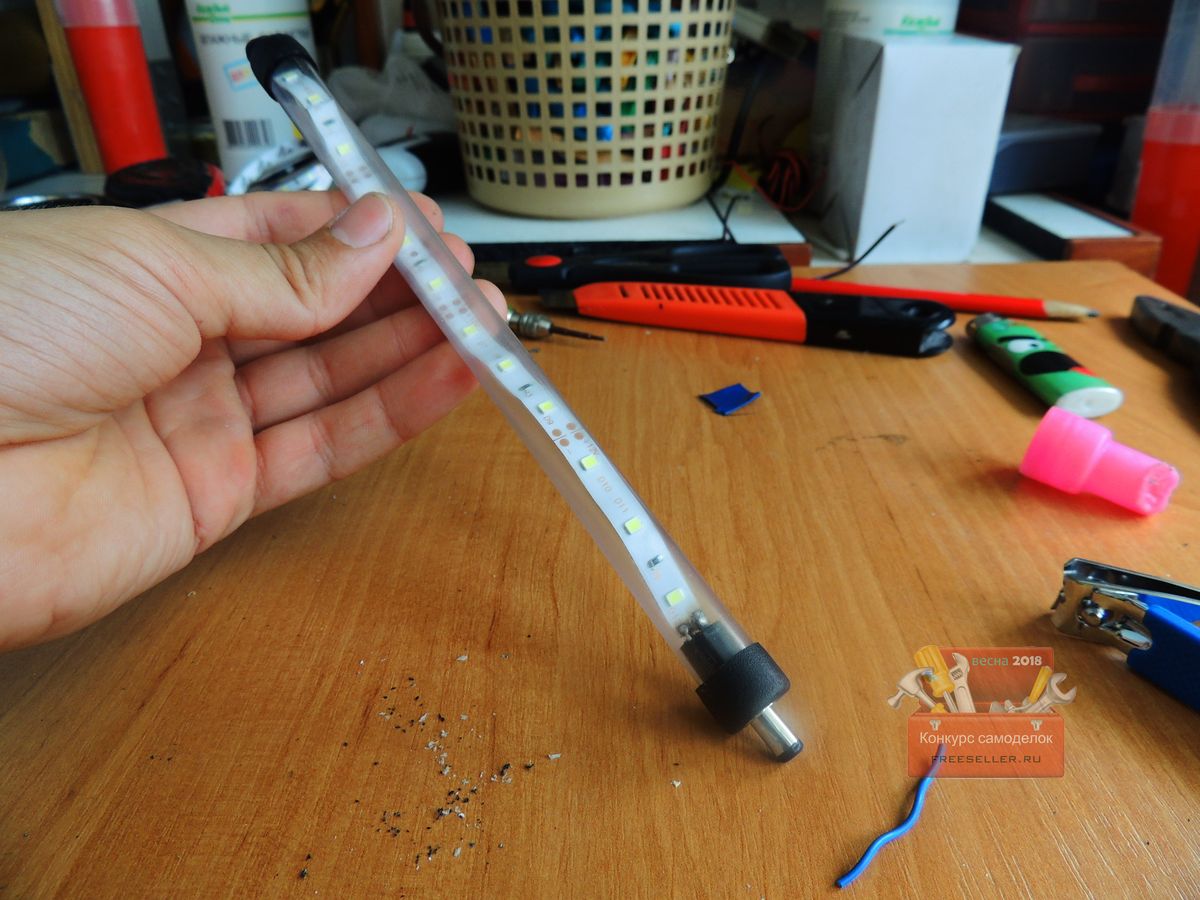

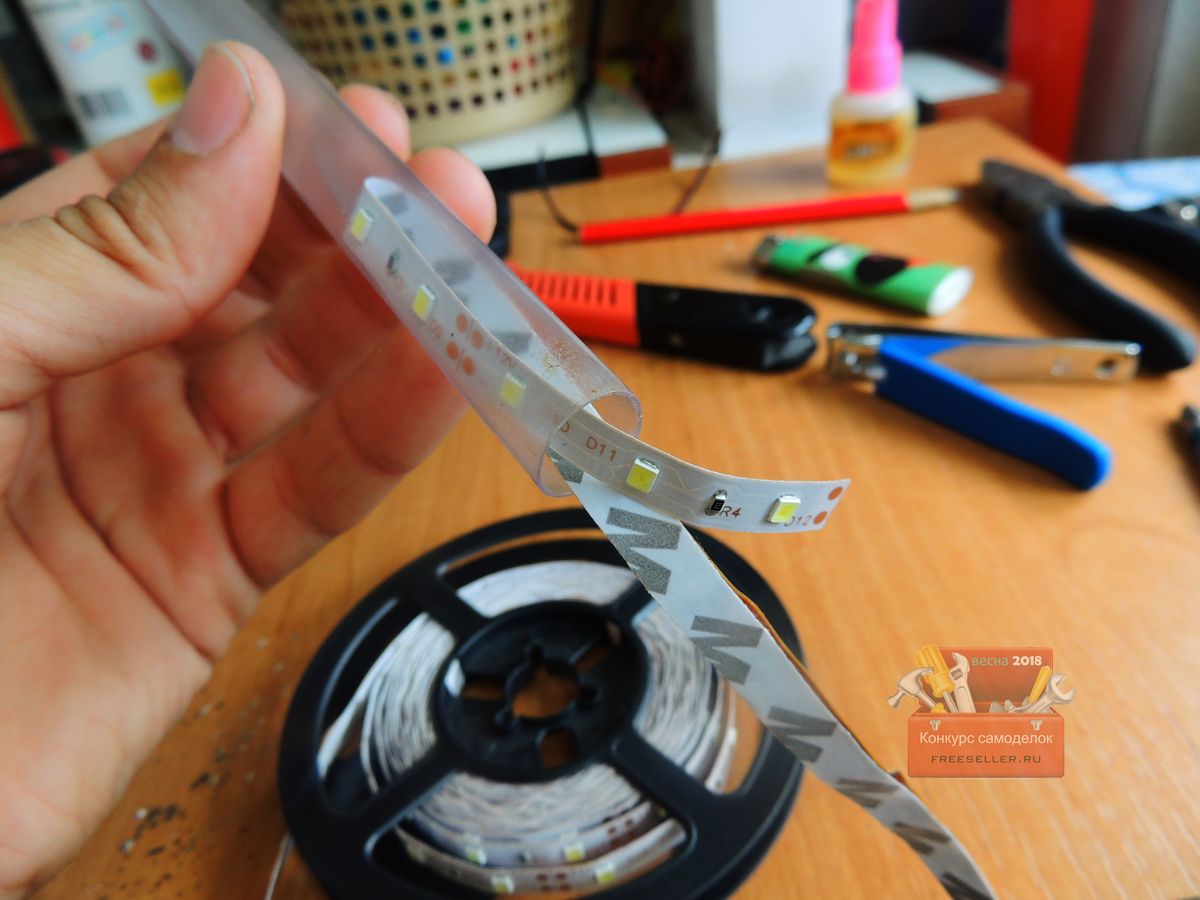

Устанавливаем ленту во внутрь.

Делаем фонарь из аккумулятора 10,8 вольт Macallister

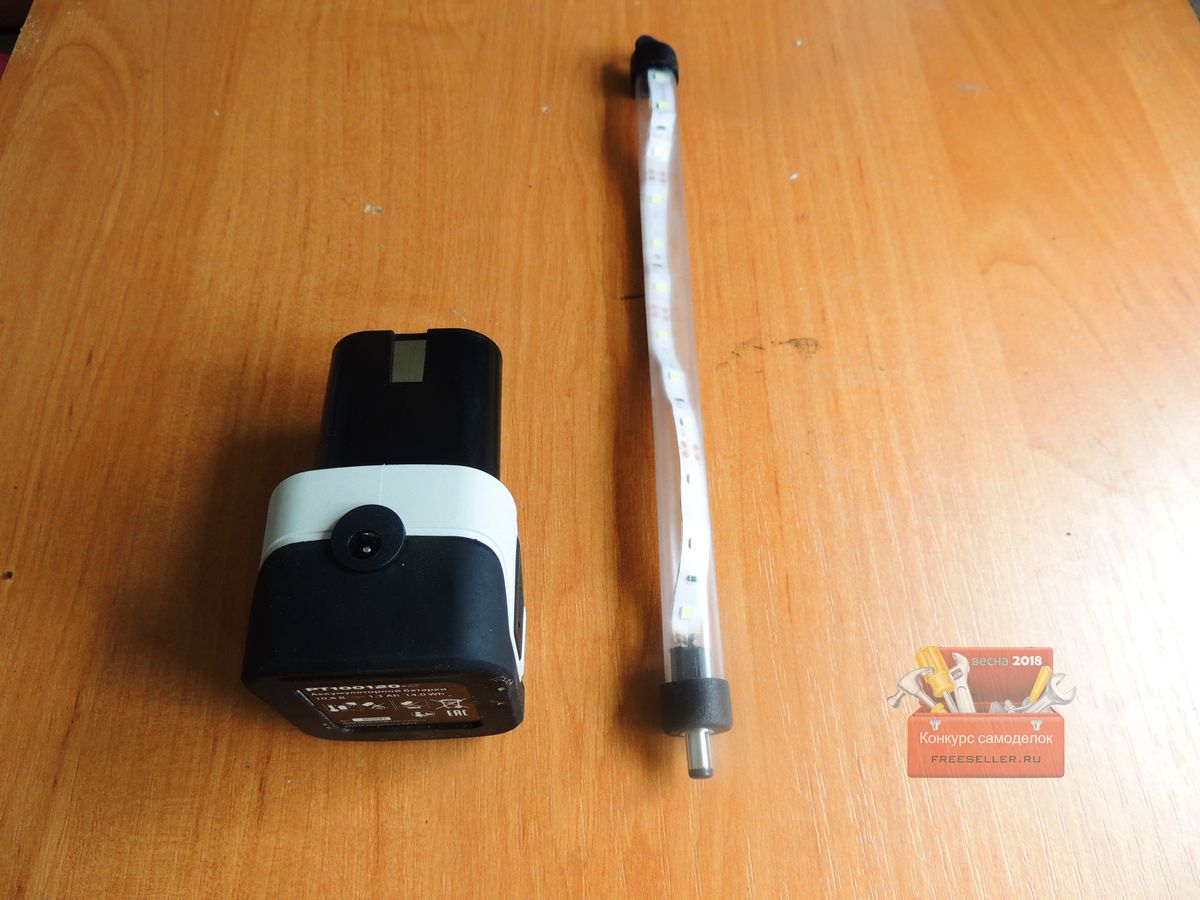

Вот, в принципе и все, самоделка готова!

Испытания светильника

Проводим испытания.

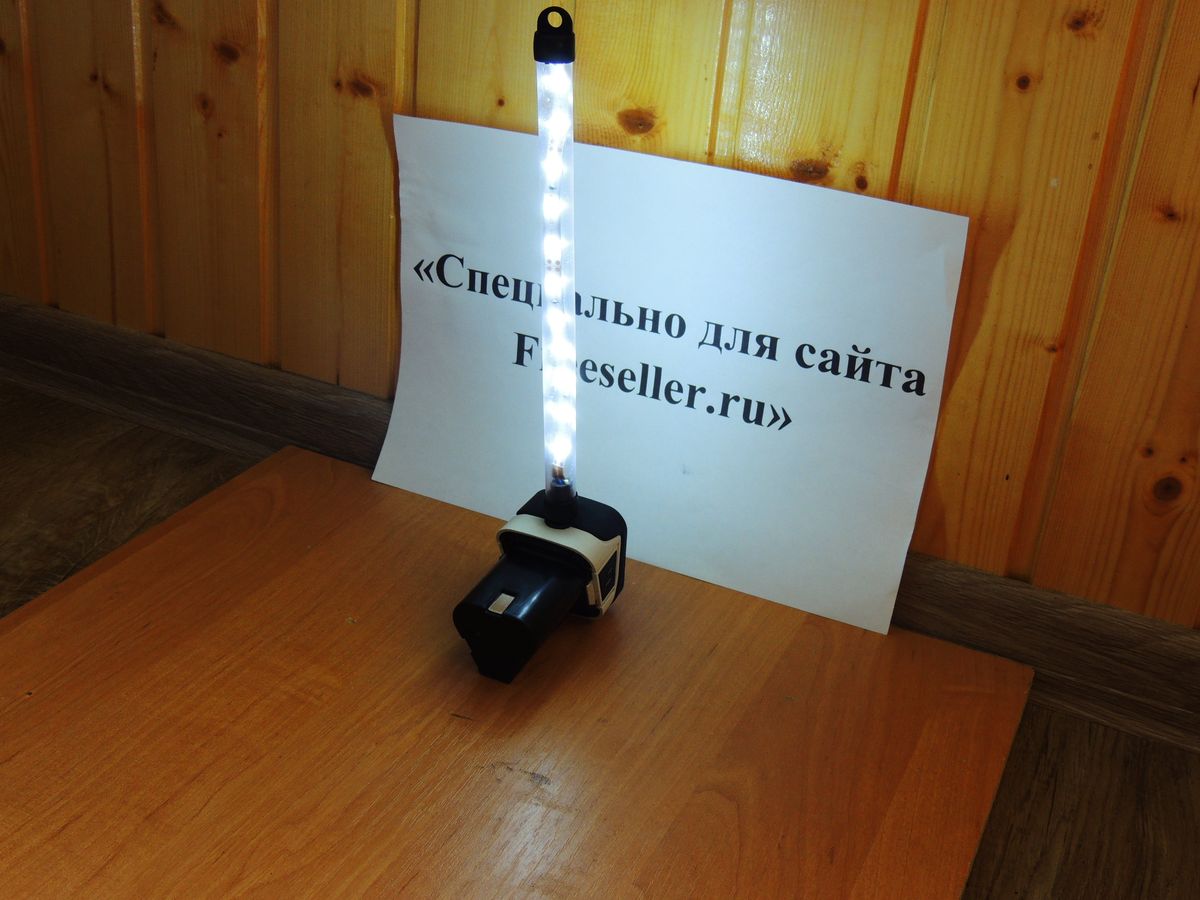

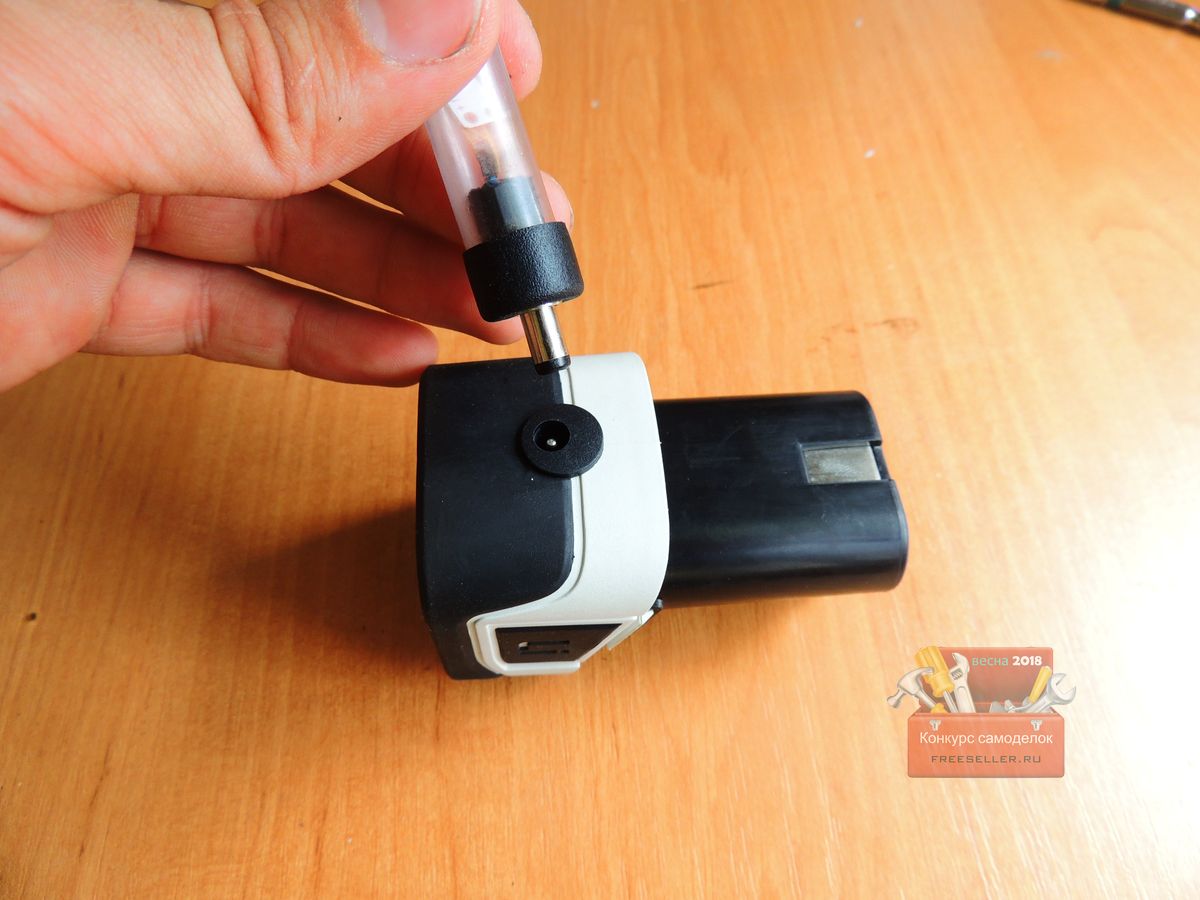

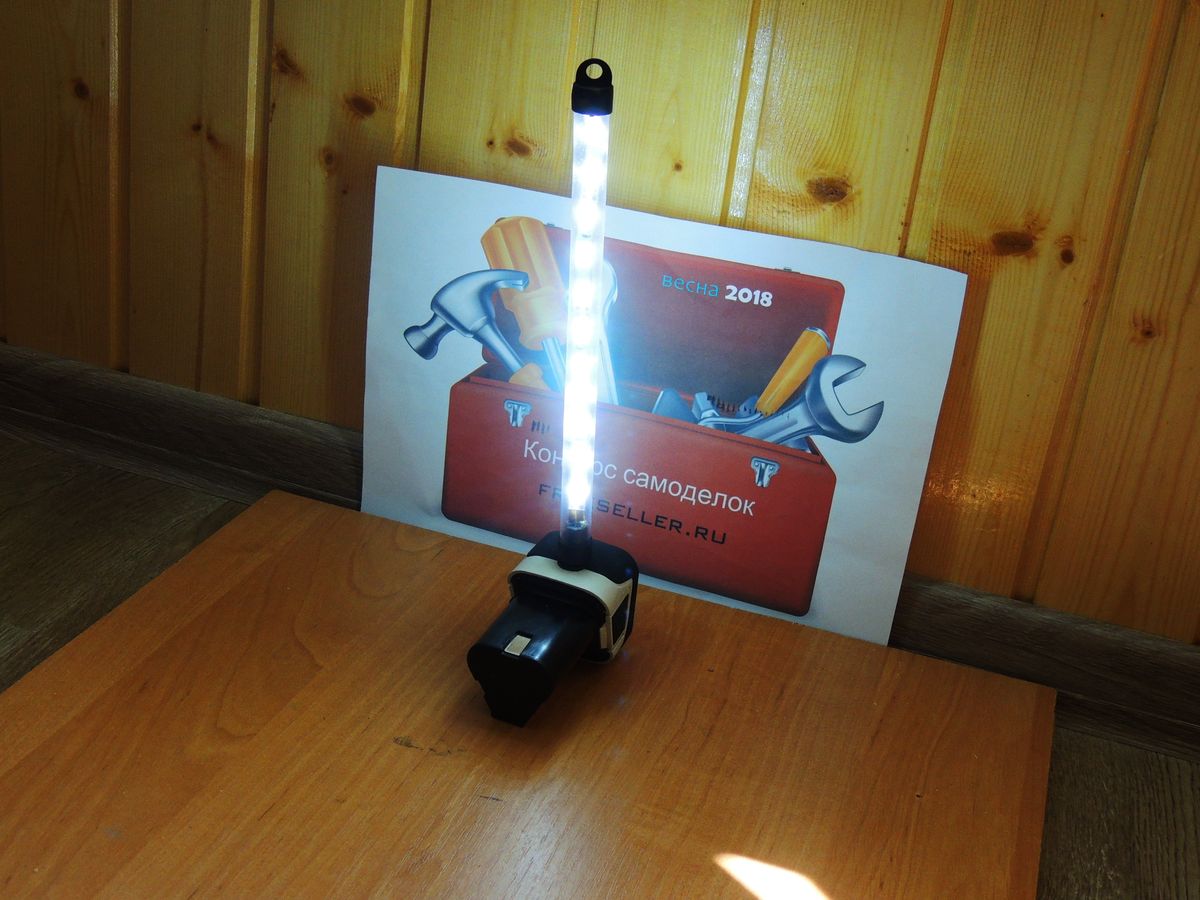

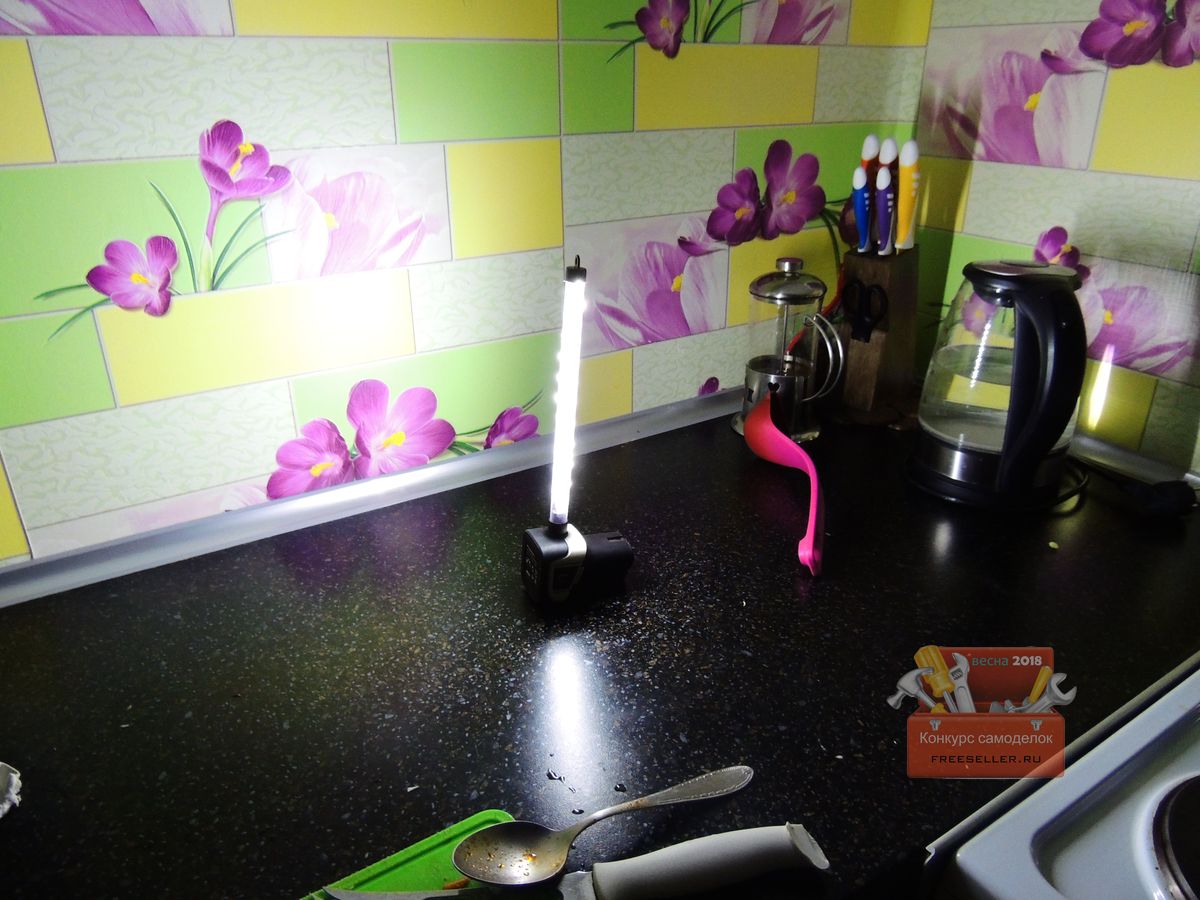

Работает все довольно просто, вставляем штекер в гнездо и смотри, что у нас получилось!

Самодельный светильник на базе аккумулятора 10,8 вольт MacallisterСамодельный светильник на базе аккумулятора 10,8 вольт MacallisterСамодельный светильник на базе аккумулятора 10,8 вольт Macallister


Вот такая вот получилась самоделка. На случай отключения света такой фонарь без проблем осветит небольшую комнату.

При желании можно сделать небольшую доработку, установив небольшой выключатель, но меня и так все устраивает.


Всем спасибо за внимание!

До новых встреч!



5

комментариев

10 143

просмотра

Похожие самоделки

Комментариев 5
  1. К сожалению не на всех аккумуляторах можно проколупать дырку для штекера. Да и использовать офигенно ёмкостный аккумулятор для ленты длиной 50 см как-то нерационально... Но не расстраивайтесь, идея в принципе правильная :)
    https://www.freeseller.ru/6592-prosteyshiy-svetodiodnyy-akkumulyatornyy-svetiln
    ik.html
    +2
    1. Честно говоря данной идей задался после того как увидел вашу самоделку, но захотел ее немного сделать на свой лад. Да, к сожалению не на всех аккумуляторах есть возможность произвести манипуляции такие как у меня, но к радости у меня такая возможность была. Хотел сделать компактный и защищенный светильник, так чтобы светодиодная лента не контактировала с руками и т.д. К сожалению длина футляра для сверл не позволяла поместить туда более длинную ленту, но меня это не огорчает, к тому же благодаря более короткой ленте время работы такого светильника будет в разы больше, яркость меня вполне устраивает. И к тому же к такому разъему всегда можно подключить более длинную ленту. Как вариант можно сделать так как у вас , единственно что придется установить штекер в нижней части банки.
      Скажите пожалуйста какое время автономной работы вашей самоделки ? Так как у меня еще осталось около 3-х метров не задействованной ленты, поэтому хочу знать стоит ли оно того, так как время автономной работы для меня очень важно, потому что в ближайшее время у меня предвидятся строительные работы в подвальном помещении, и хотелось бы знать насколько хватит такого светильника .
      +3
      1. Идея со штекером хорошая. Да и идея ленты в чехле от сверла тоже. Судя по квадратным диодам, у Вас лента 5050, и она раза в 3 мощнее моей. Больше часа я своей не пользовался, просто не было необходимости. Но судя по "магазинным" лампам которые светят по 7 - 10 часов, а я не думаю, что емкость аккумуляторов там очень большая (по крайней мере один аккумулятор от шурика стоит намного больше, чем вся магазинная лампа) на аккумуляторе от шурика она будет светить около суток. Но это только моё мнение и оно весьма субъективно.
        И ещё. Поскольку предвидятся строительные работы в подвальном помещении, важно не только время работы, но и яркость. И если осталось около трёх метров, я бы сделал ещё дополнительный светящийся элемент из этой ленты. У меня на банку ушло как-раз 3 метра. По крайней мере можно будет выбрать наиболее приемлимый вариант:)
        Удачи!

        P.S. вчерась забыл лайкнуть, исправляюсь:)
        +2
        1. Лента у меня самая дешевая из китая 3528, такая же как у Вас , если будет светить около суток , тогда это очень прилично, пусть даже меньше, мне и этого будет достаточно .
          Теперь вот думаю о переделке второго аккумулятора под гнездо штекера, чтобы если что добавить освещения.
          Второй вариант лампы буду делать по вашей схеме, так как хочется компактности, а три метра ленты только так можно задействовать, намотав ее на что-то, в данном случае на банку, единственное что изменю так это добавлю штекер .
          Спасибо вам за развернутый ответ wink , буду теперь дальше самодельничать smiley
          Ждем от Вас новых самоделок !

          +3
  2. Так то все хорошо,но светодиодная лента не такая уж экономичная как может показаться.Если брать ленту на 12-14.4 Вт/метр то ее ток уже 1.2 ампера,нищенской емкости 1,2амперчаса аккумулятора шуруповерта на час максиму хватит.Так что если кудато на вылазку на природу брать,то не серьезно както,рискованно остаться без света,нужен аккумулятор посерьезнее,хотя бы на 7 амперчасов
    +1
