Как сделать бюджетный автомат уличного освещения на даче, доме.

  • Опубликовано: 31 мая 2020


Как сделать своими руками простейшие реле времени и фотореле на NE555. Для бюджетного автомата освещения на даче, доме и решения многих других задач.


На широко распространенной микросхеме таймере ;NE555 можно собрать большое количество различных электронных устройств. Микросхема NE555 это интегральная схема, работает как универсальный таймер. Это устройство, предназначенное для формирования (генерирования) одиночных или повторяющихся импульсов со стабильными характеристиками во времени. Питается микросхема напряжением в диапазоне от 4,5 до 18 вольт, выходной ток 200 мА.


Мне нужно было сделать автомат уличного освещения. Задача стояла в том, чтобы светодиодный прожектор работал только в ночное время. Он подключен к датчику движения и должен включаться на определенное время при проходе человека.

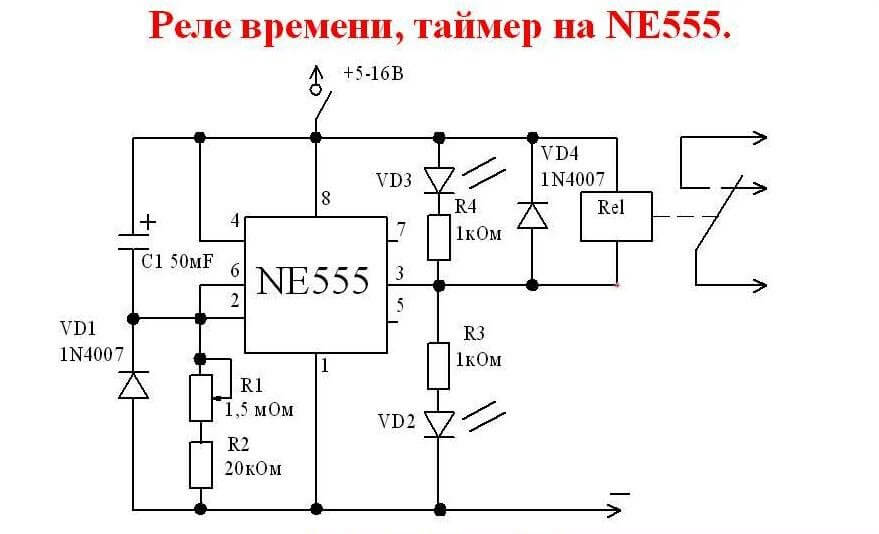

Реле времени, таймер на NE555

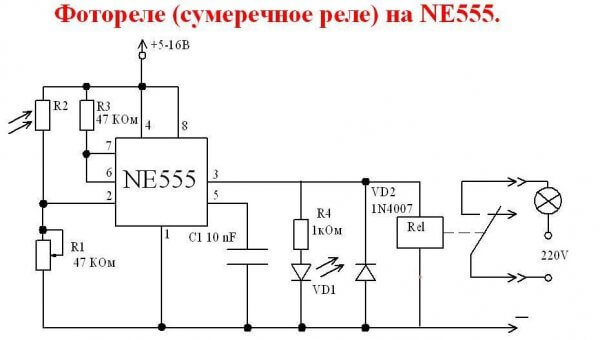

Фотореле. Сумеречное реле на NE555

Хорошо что давно заказывал на Али микросхемы NE555. Остался еще большой запас (пришло 20шт по 3 руб). По быстрому собрал на макетке схемы, погонял - работают стабильно. Обвязка в данном случае минимальная.

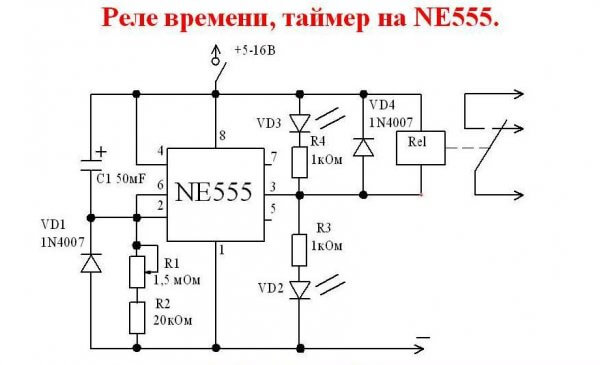

Реле времени

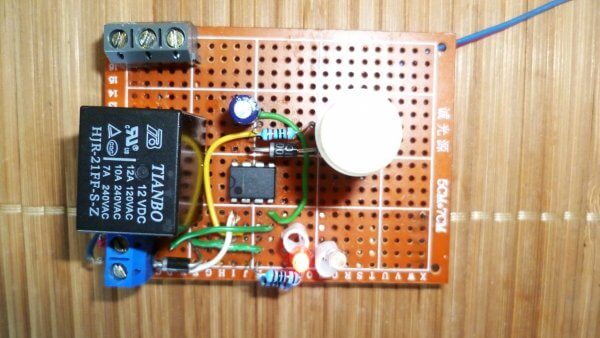

Реле времени, таймер на NE555

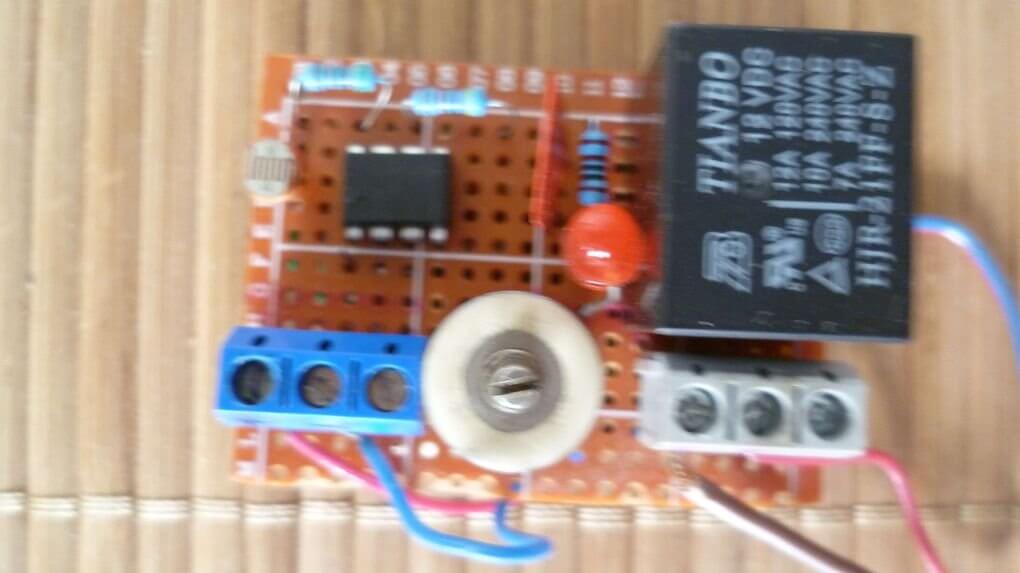

Реле времени, таймер на NE555Фотореле

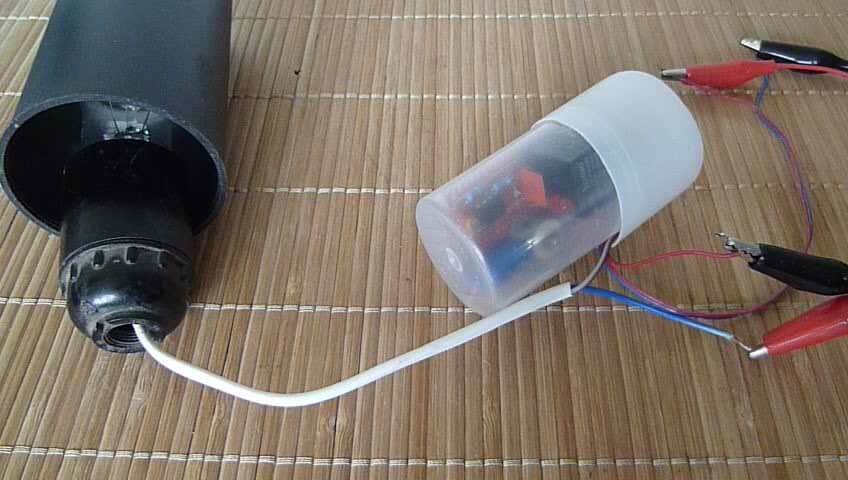

Фотореле в собранном виде. Плата расположена в пластиковом стакане для размещения на улице.


Фотореле. Сумеречное реле на NE555


Также на данной схеме реле времени можно можно сделать реле задержки для электродвигателей и т.п.


Подробнее что получилось можно посмотреть в видео.
