Приспособление для проверки свечей зажигания из зажигалки

  • Опубликовано: 22 февраля 2014

Самодельное приспособление для проверки свечей зажигания


Предлагаю вашему вниманию некое приспособление для быстрой проверки свечей зажигания.


Принцип такого приспособления - электро-статический разряд,

  • Точность - примерно 85-90%,

Принцип работы: быстрое нажатие и отпускание кнопки.


При нажатии на клавишу и отпускание - должно раздаться (слышимых и видимых) минимум 8 (щелчков) разрядов свечи.


Если разрядов вовсе нет, или их 2-5 , то свеча не исправна.


Если разрядов то 2, то 8, проверьте свечу в темноте (полумраке) быстро нажимая-отпуская кнопку - увидите место утечки тока - свеча не исправна.

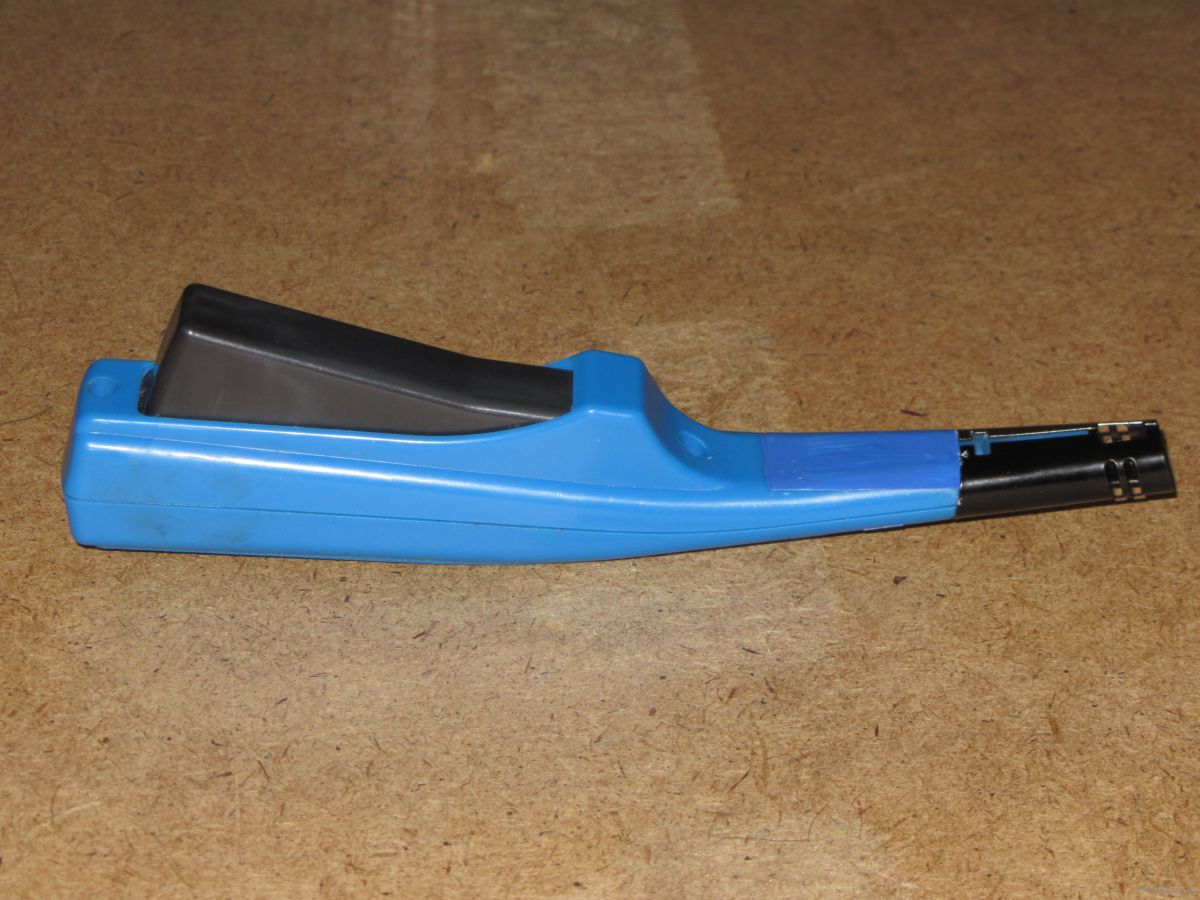

Изначально нам понадобится пьезо-зажигалка для газовой плиты ( я её купил за 130 руб).


Пьезозажигалка

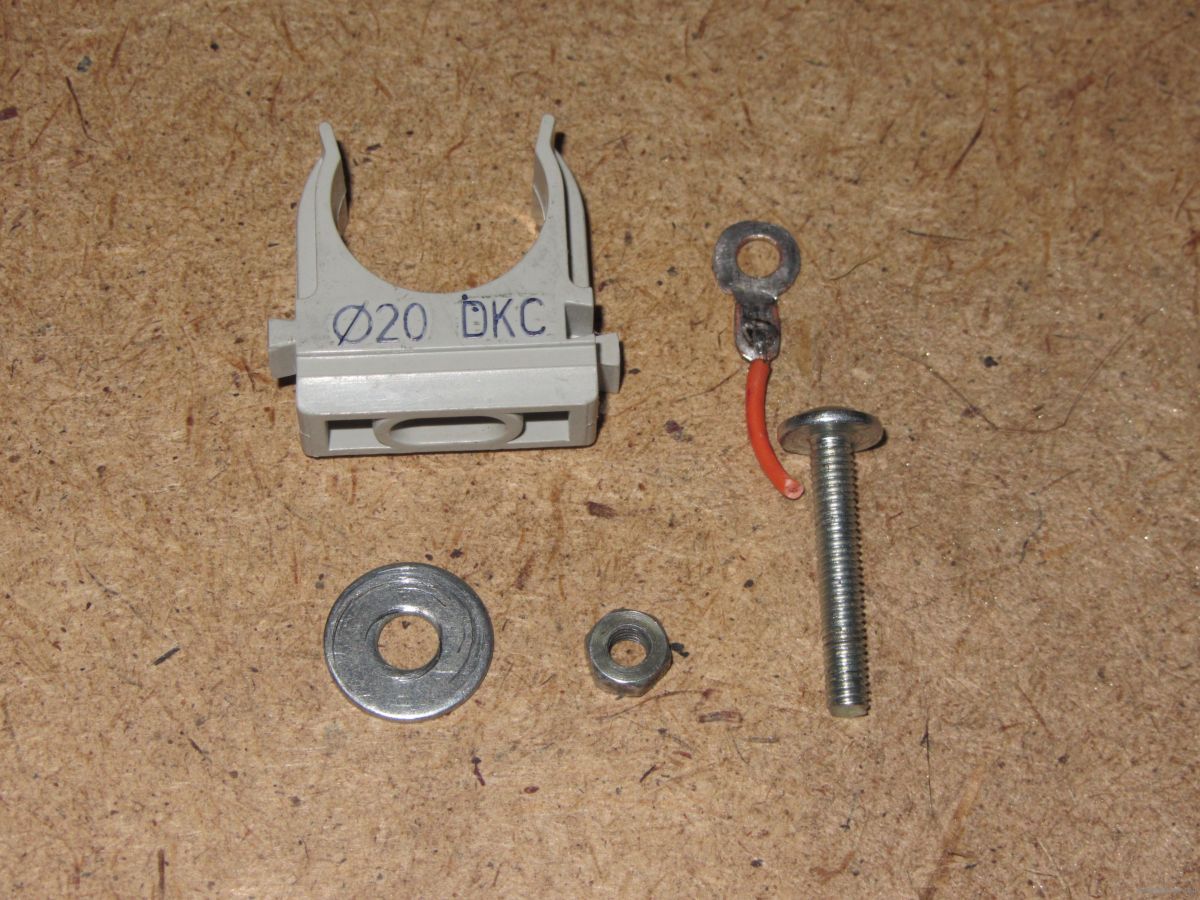

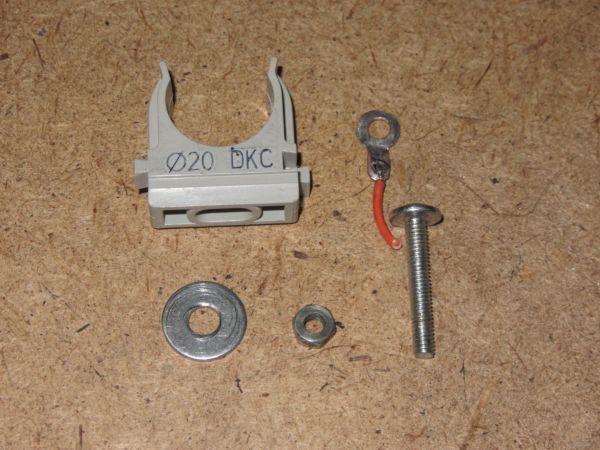

Также я взял:

  • болт с шайбой и гайкой (М4);
  • Клипса для крепления пластиковых труб 20мм;
  • наконечник под болт для пайки;
  • Пружина под батарейки (не помню откуда, наверное из фотомыльницы) для лучшего эл.контакта с корпусом свечи.
Материалы для изготовления приспособления для проверки свечей зажиганияМатериалы для изготовления приспособления для проверки свечей зажигания

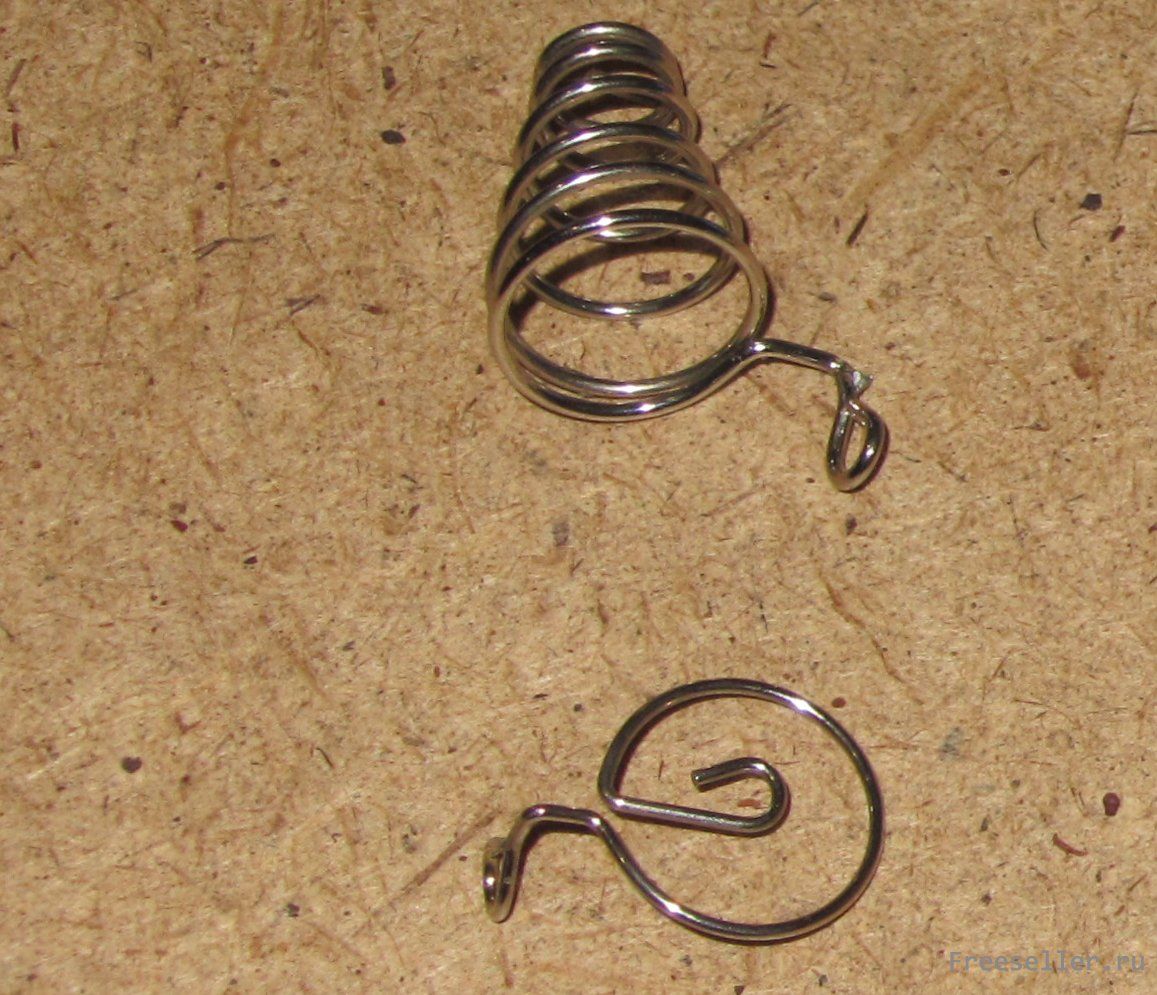

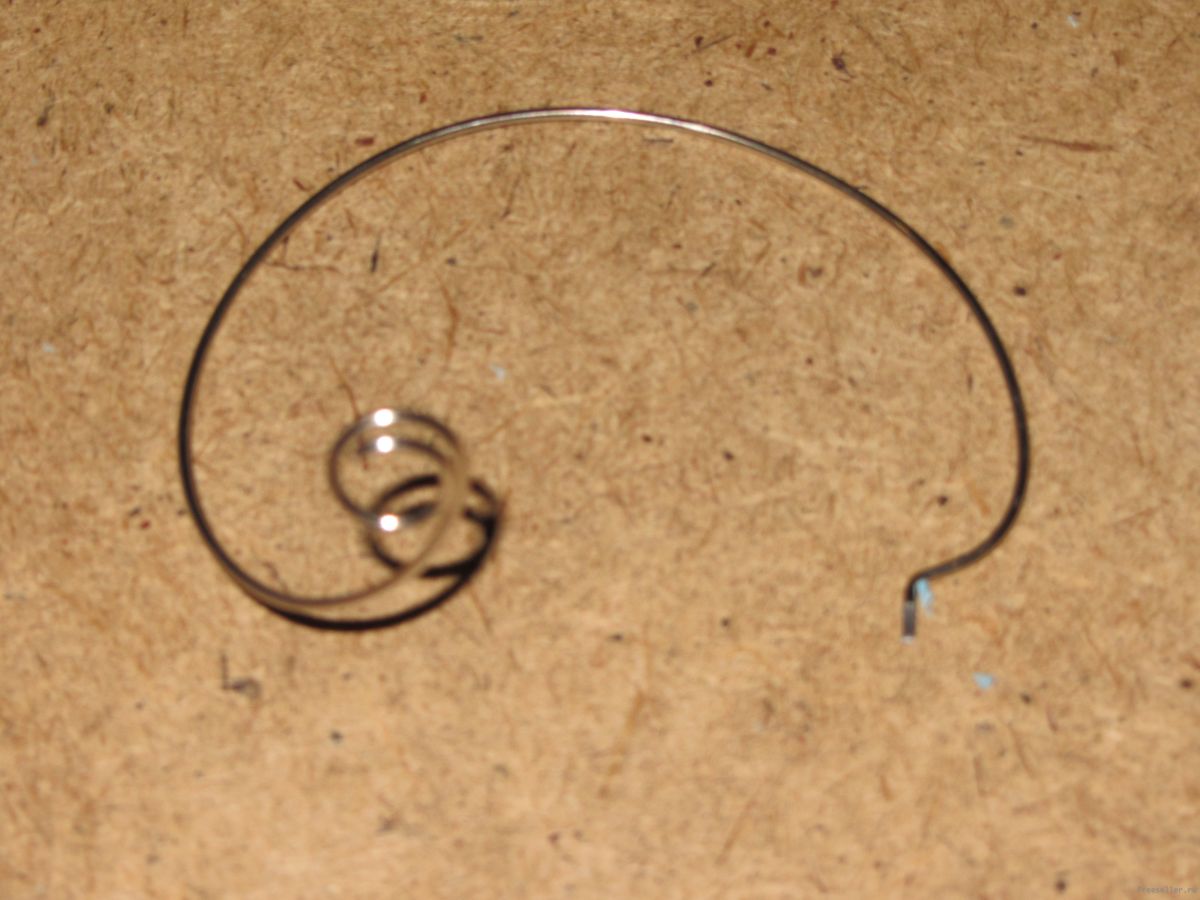

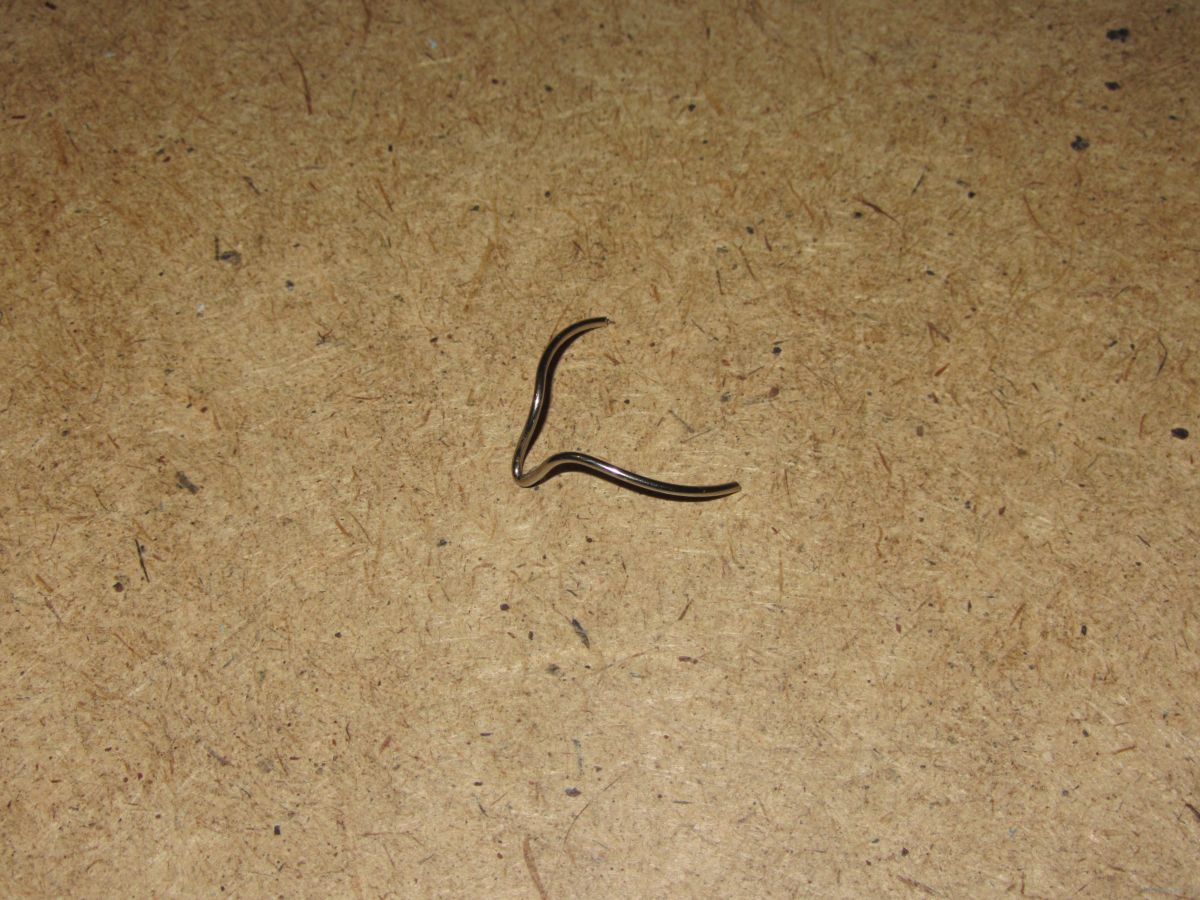

Пружинку можно вытянуть одев её на отвёртку и потянуть пассатижами.


Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажигания

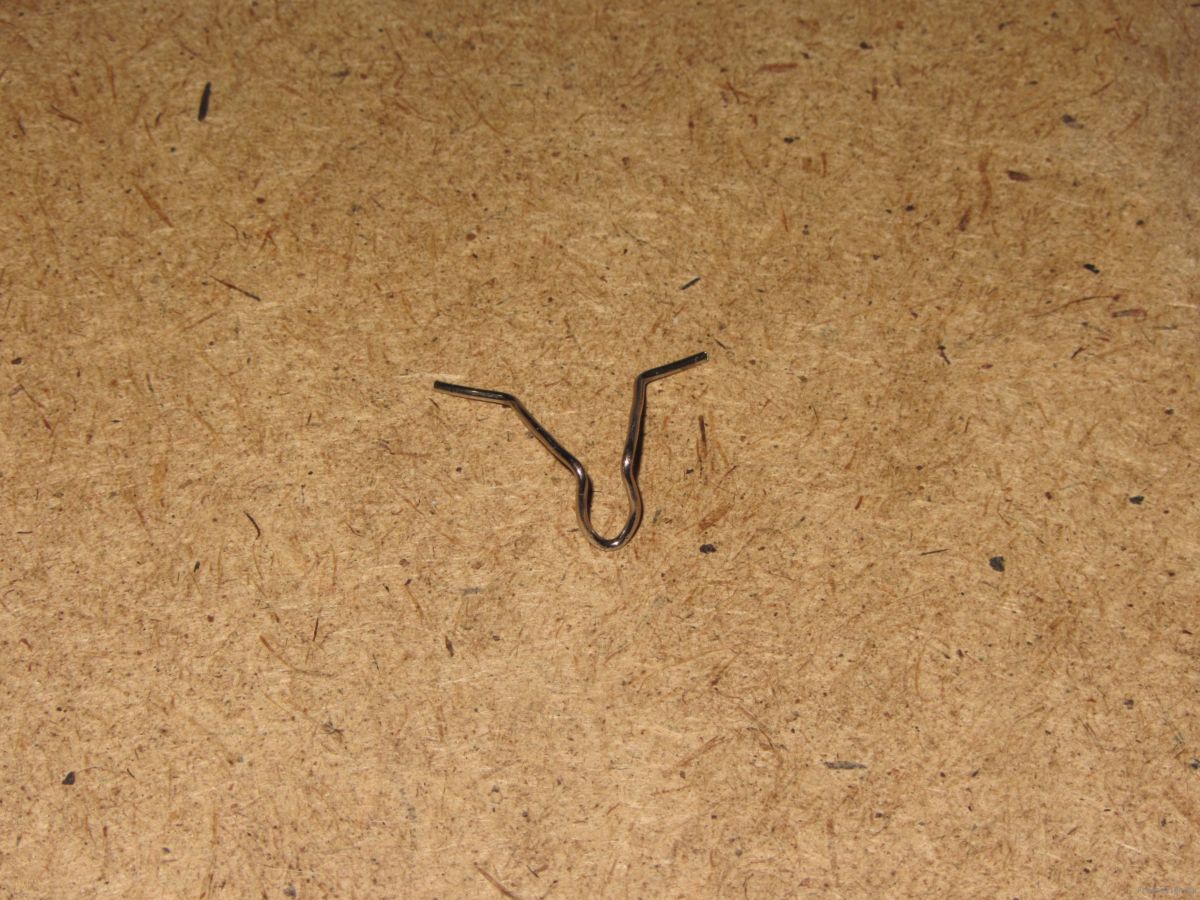

Такая форма пружинки обеспечит хороший эл.контакт с корпусом свечи.



Изготовление приспособления для проверки свечей зажигания

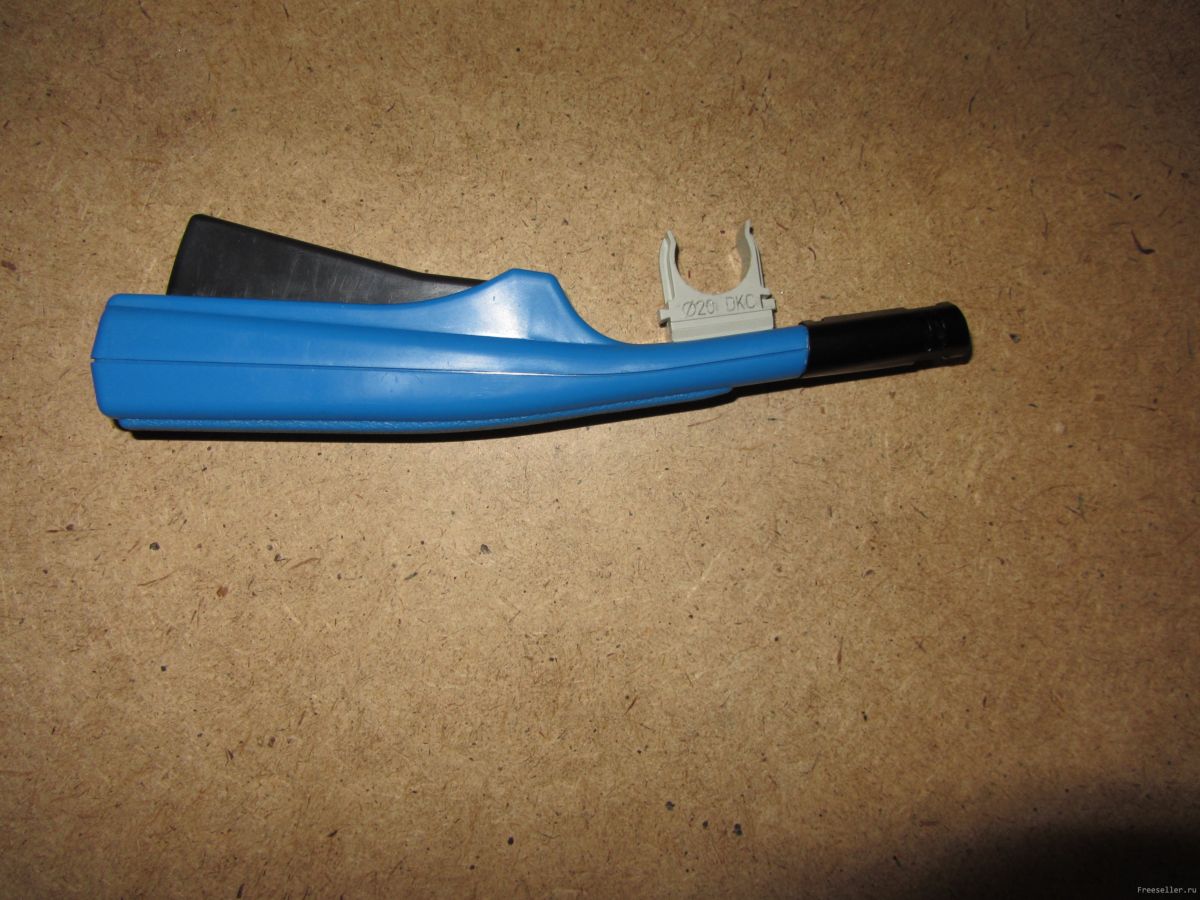

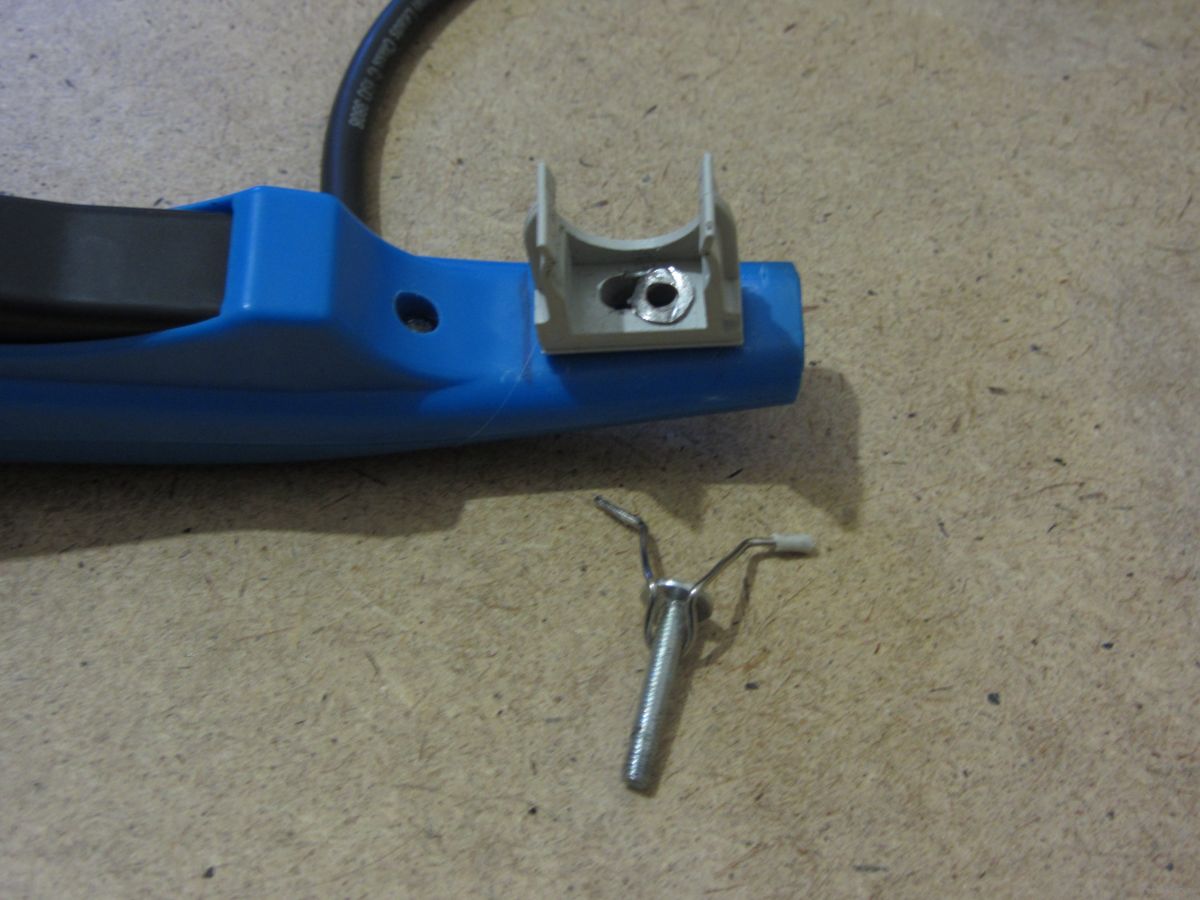

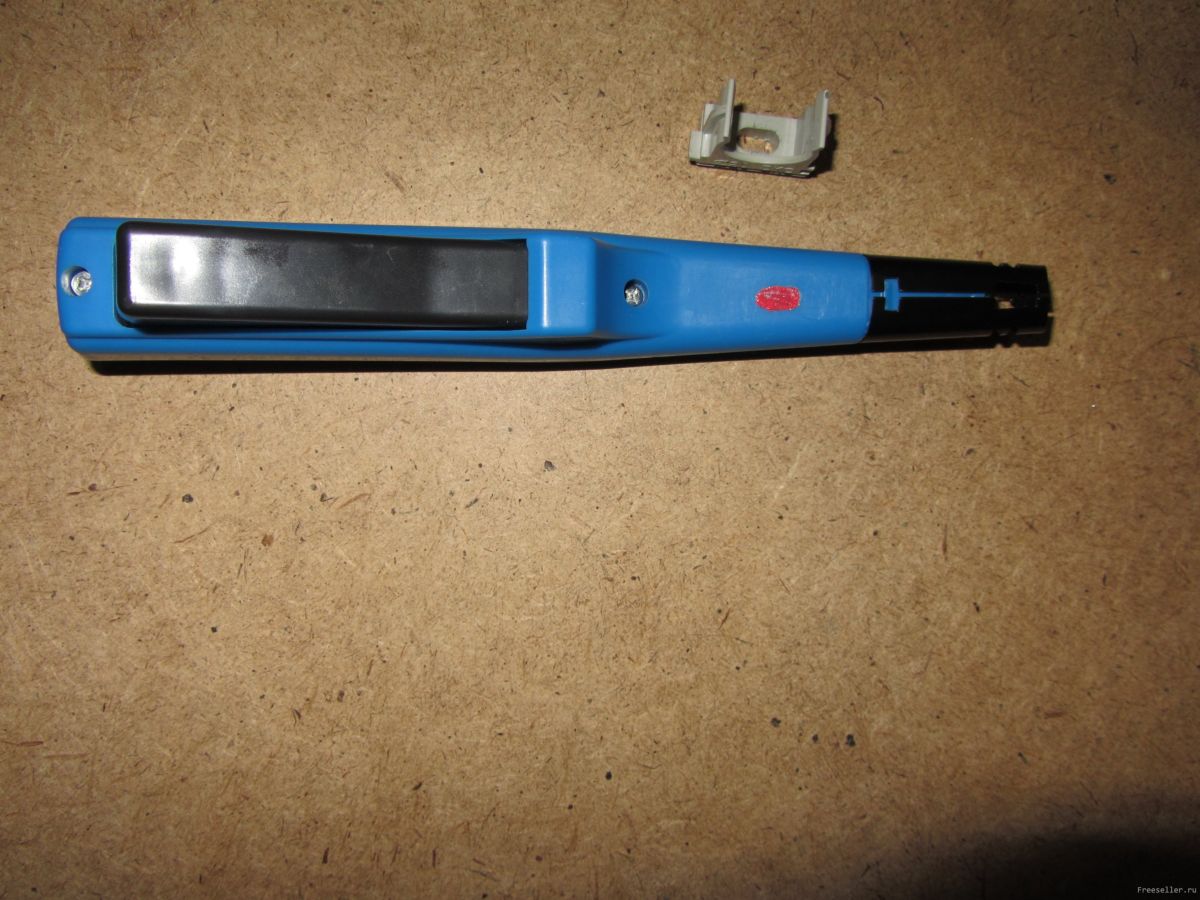

Примеряем клипсу к плоскости зажигалки.



Изготовление приспособления для проверки свечей зажигания

и отмечаем.



Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажигания

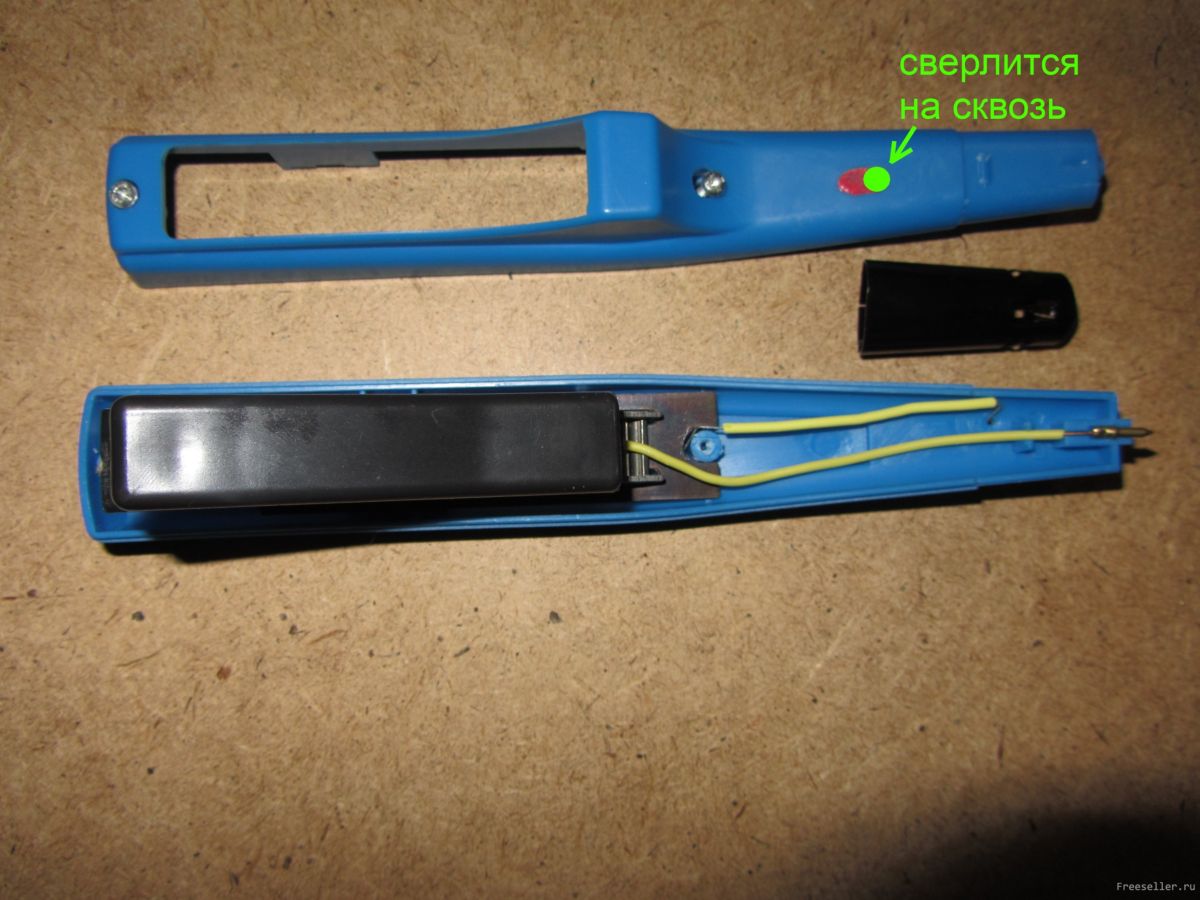

Выбираем овал сверлом 4мм ...



Изготовление приспособления для проверки свечей зажигания

Почему центральный провод из жёлтого превратился в белый- повредил изоляцию при сборке-разборке и по этому закотал провод в термо-усадку...

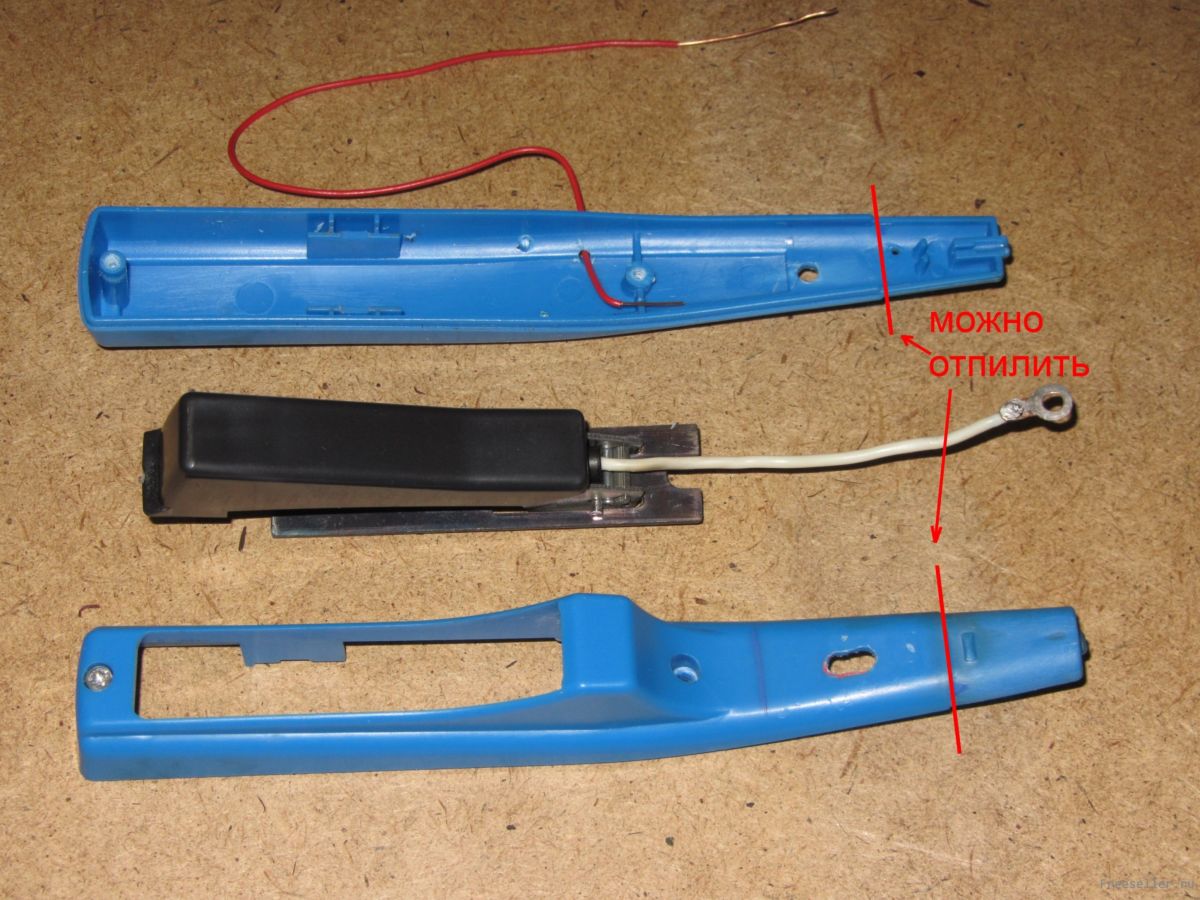

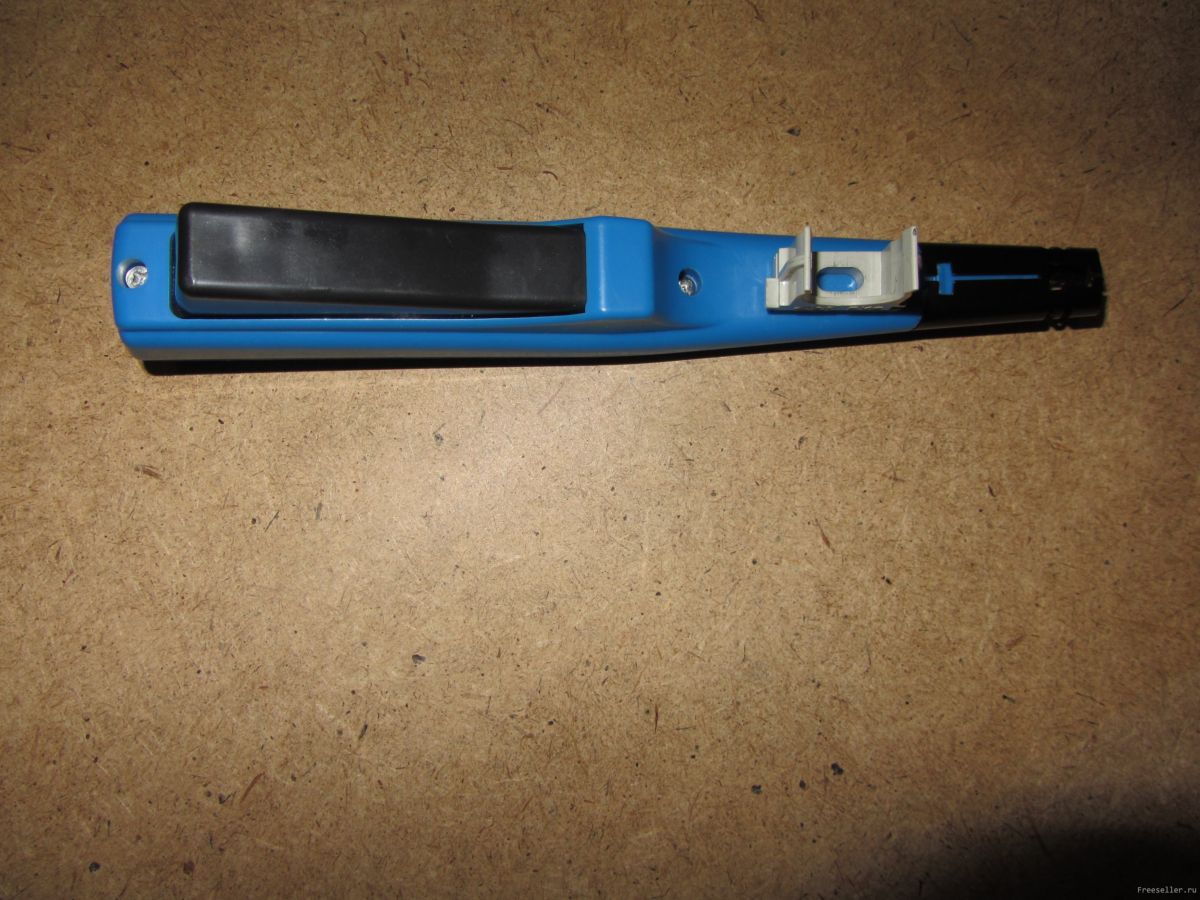

и лишний пластик можно отпилить.



Изготовление приспособления для проверки свечей зажигания

просверлив отверстие под провод, можно на этом и закончить, но придётся как то фиксировать провод на свече....

... и тут ...

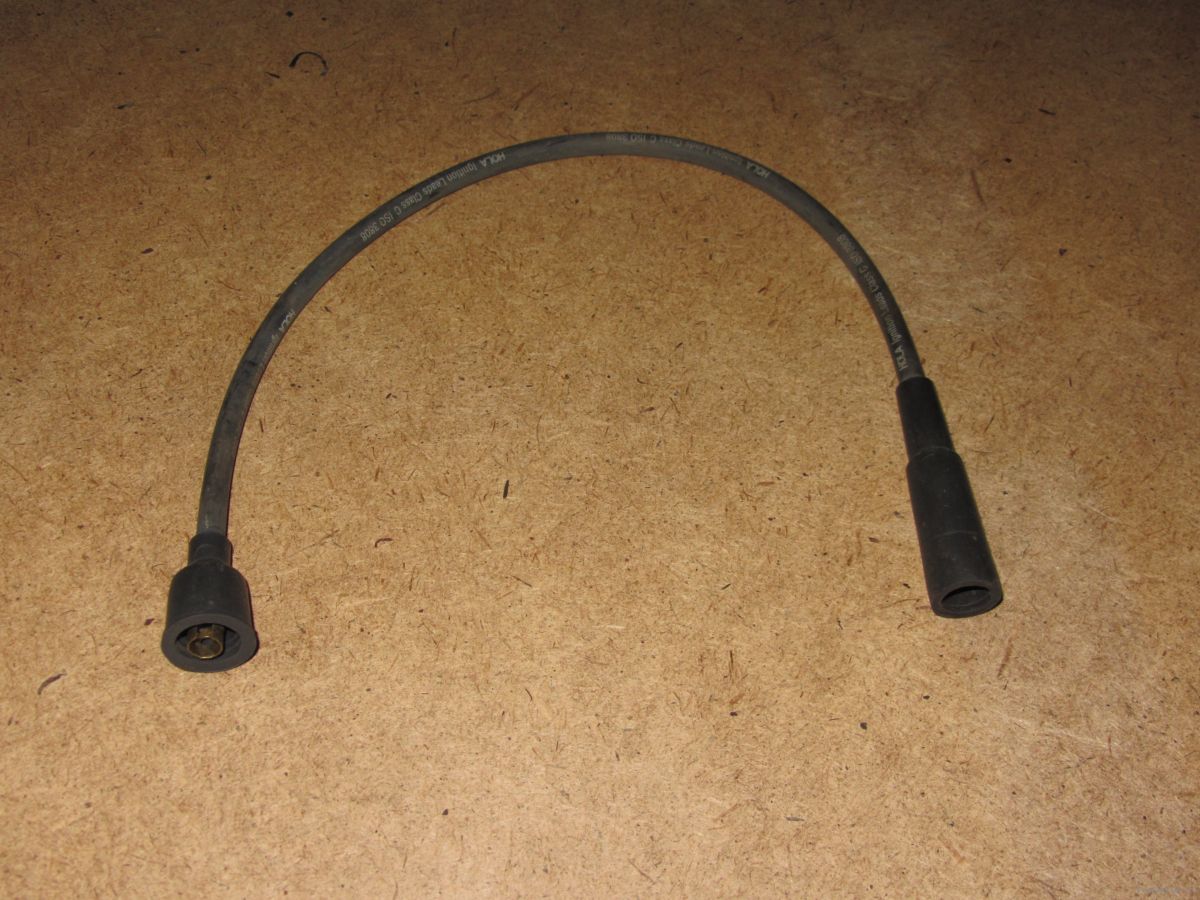

мне довелось достать Б/У броне-провод....



Изготовление приспособления для проверки свечей зажигания

Далее отрезал конец, который присоединялся к трамблёру, разжал наконечник свечи, стянул колпачок свечи и обрезал его чуть покороче...


Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажигания

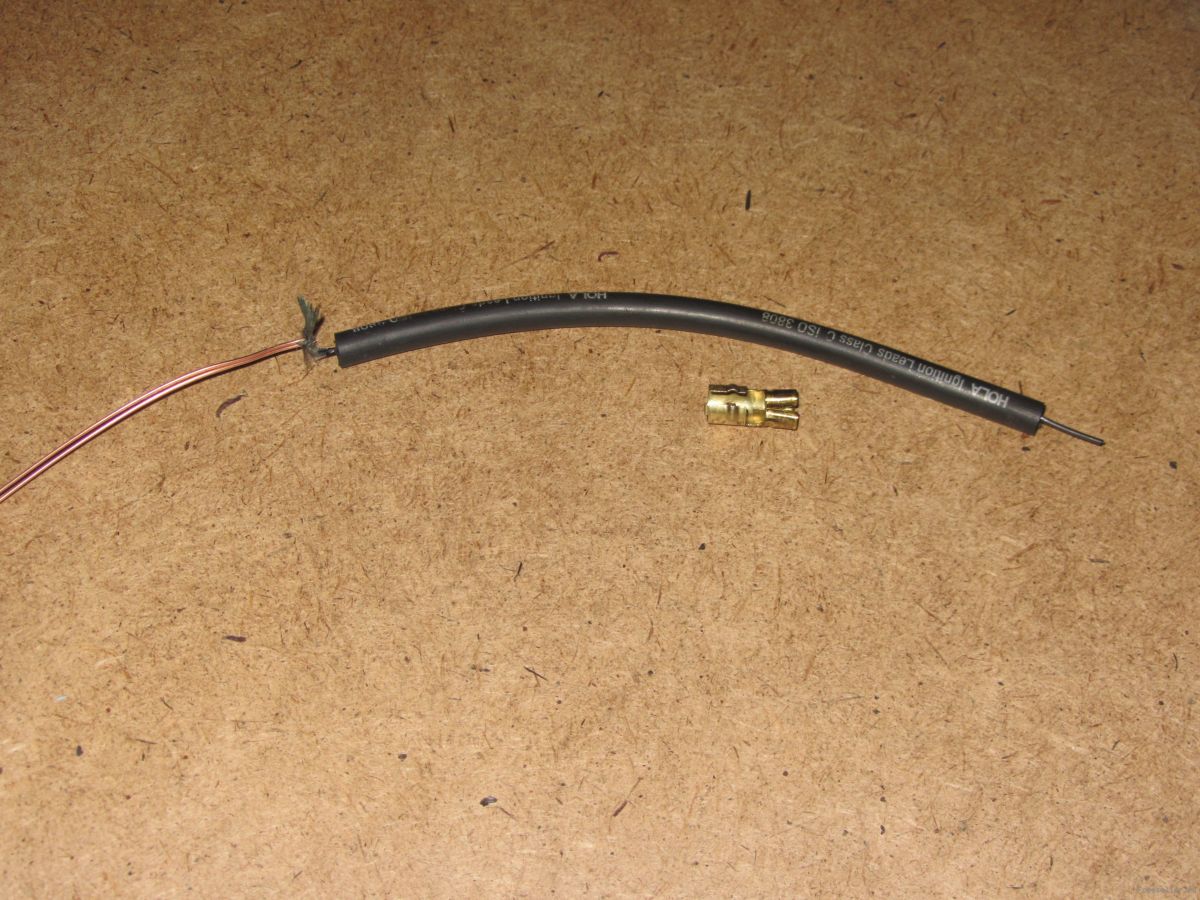

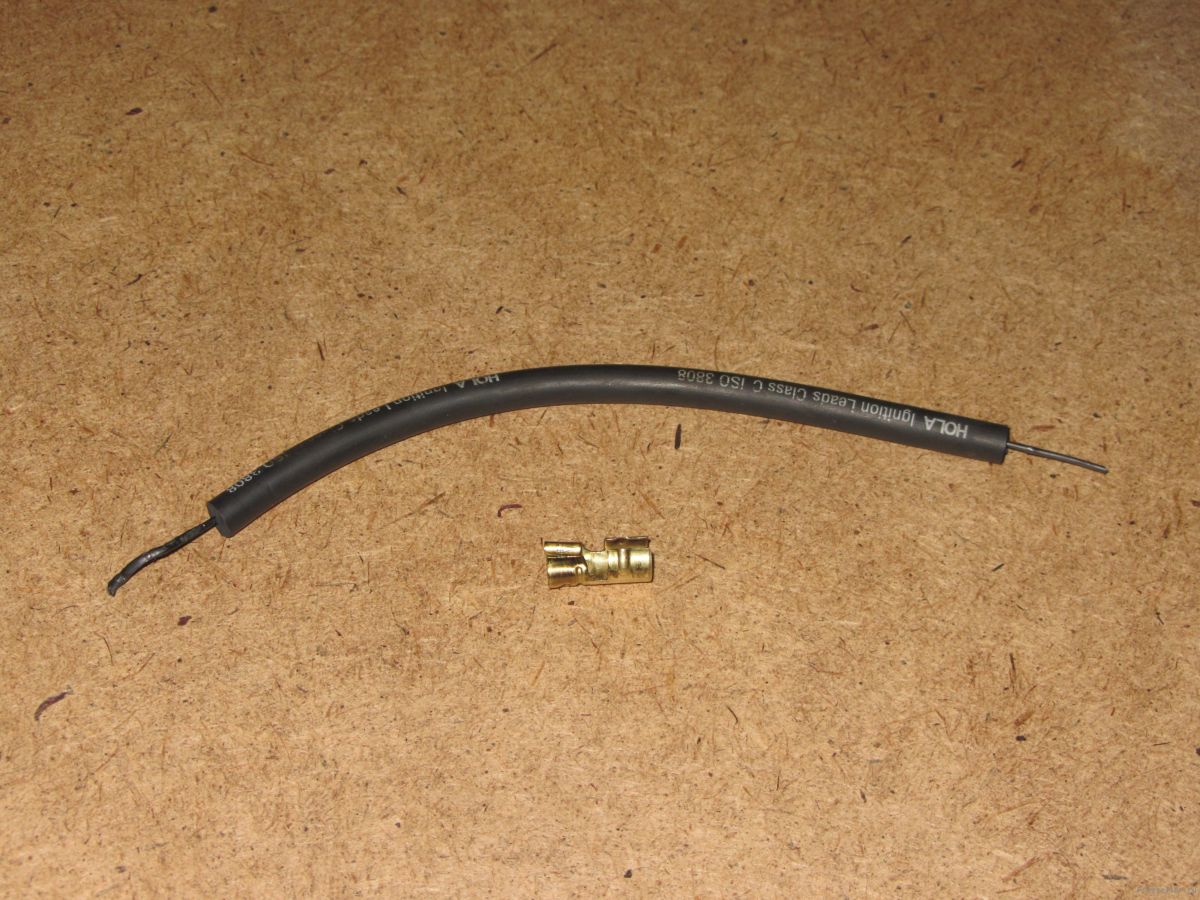

Аккуратно снимаем изоляцию с обоих концов, с одного так, чтобы уцепится пассатижами, а с другого - шкурим ножом до волокна, завязываем его в узел вокруг середины крепкой и тонкой проволоки или нити (чем тоньше и крепче - тем лучше).


Изготовление приспособления для проверки свечей зажигания

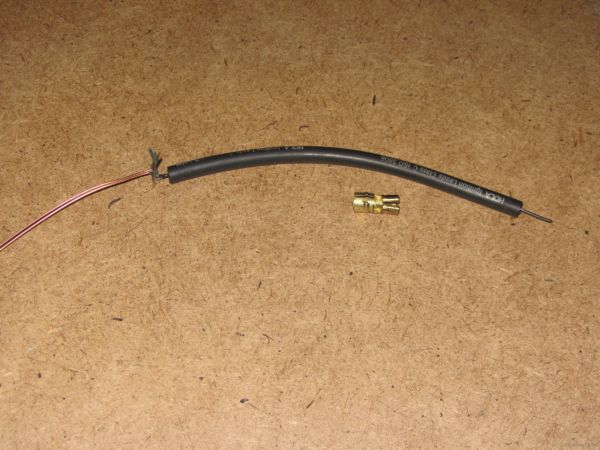

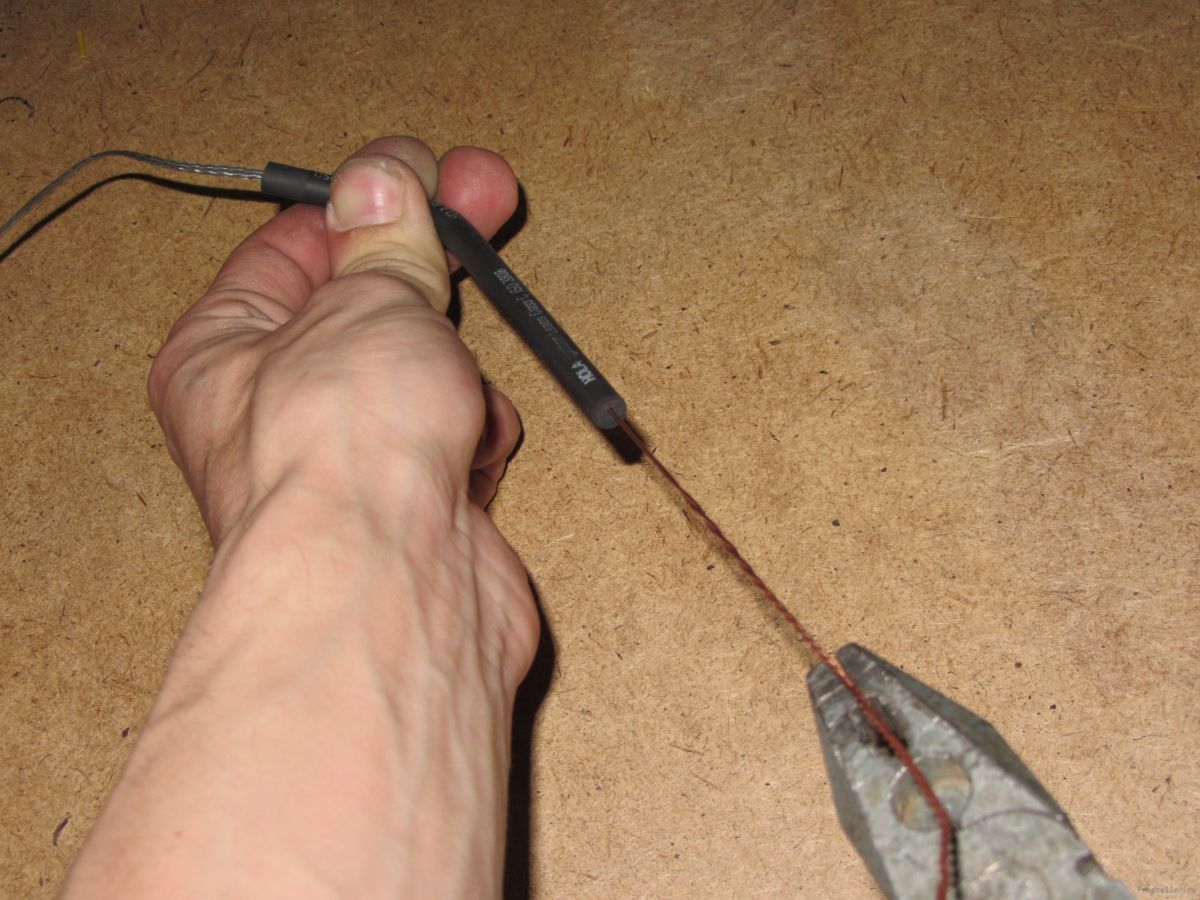

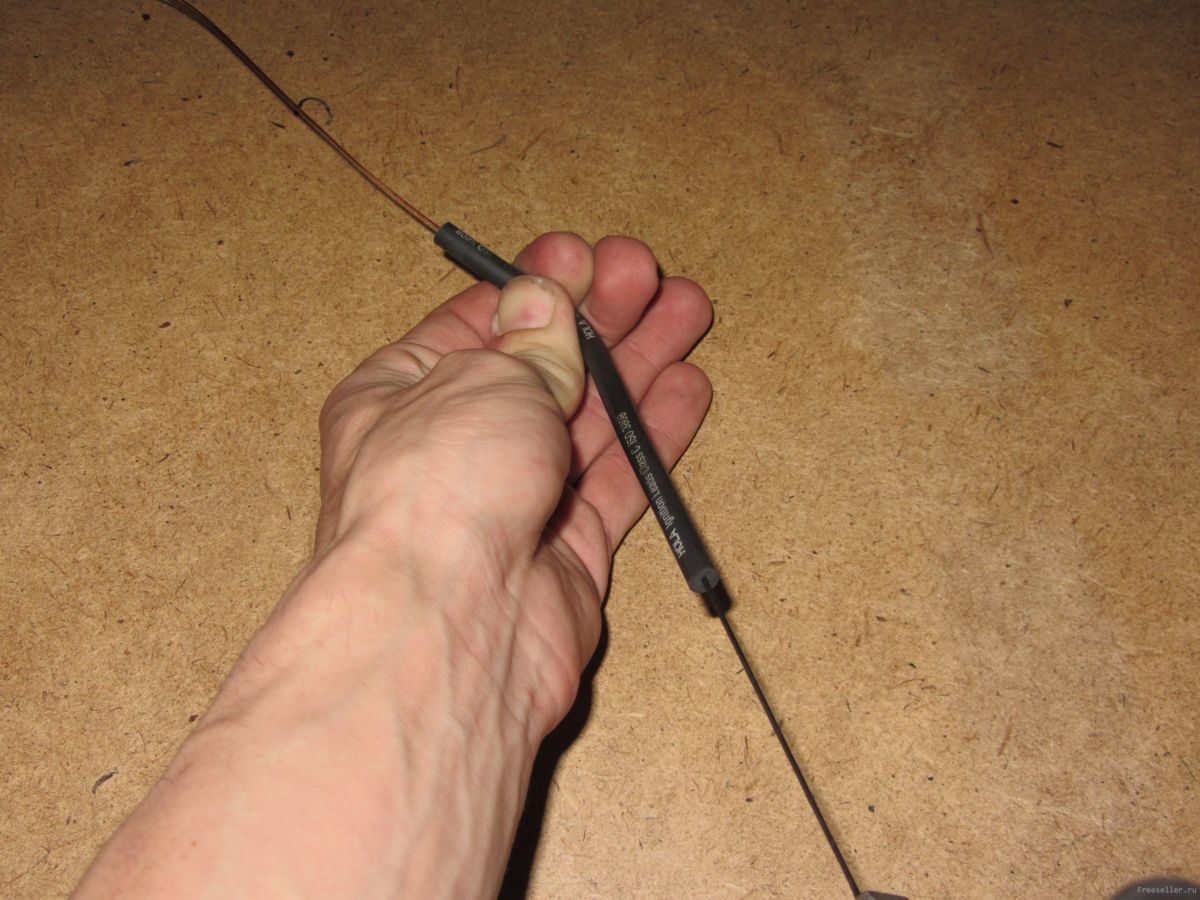

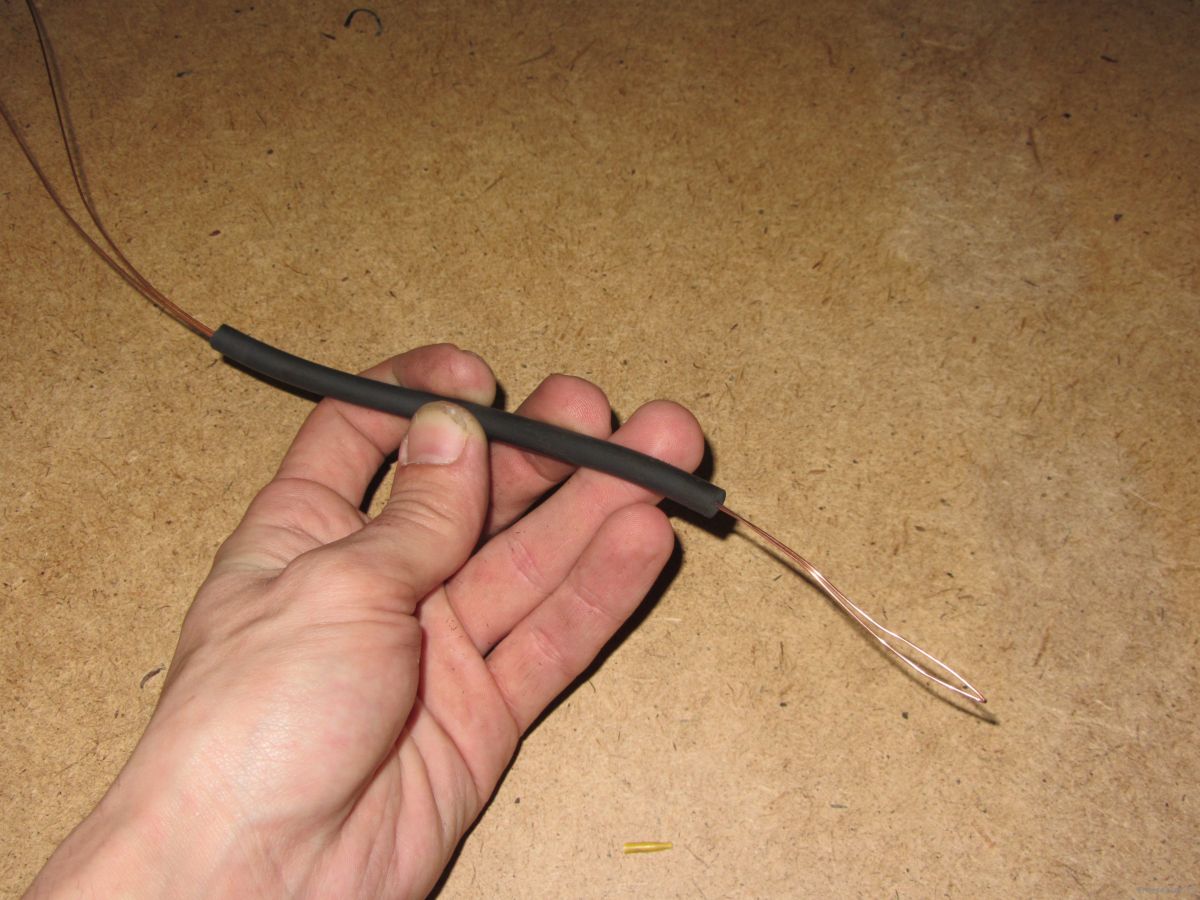

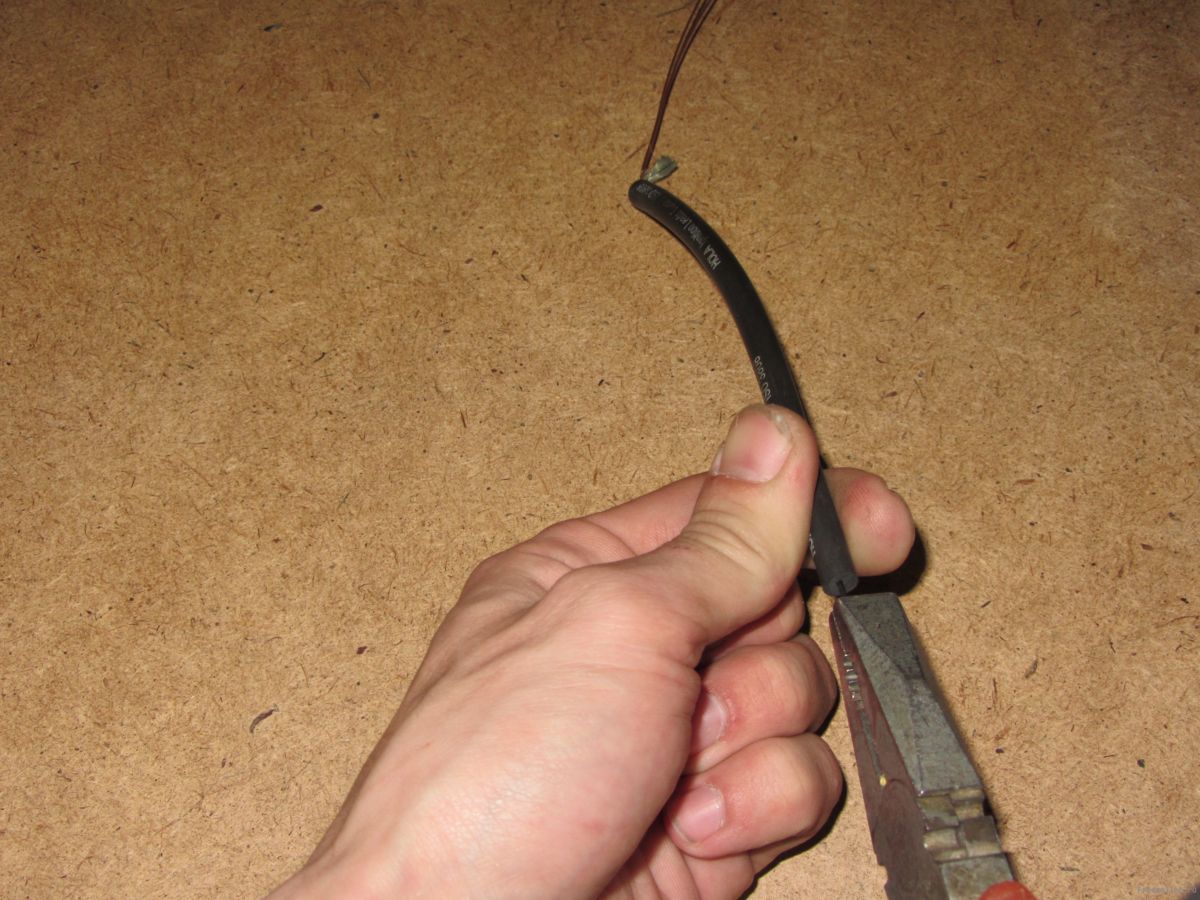

Держа пассатижами один конец жилы, поступательными движениями стягивая изоляцию, затягиваем в неё проволоку.



Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажигания

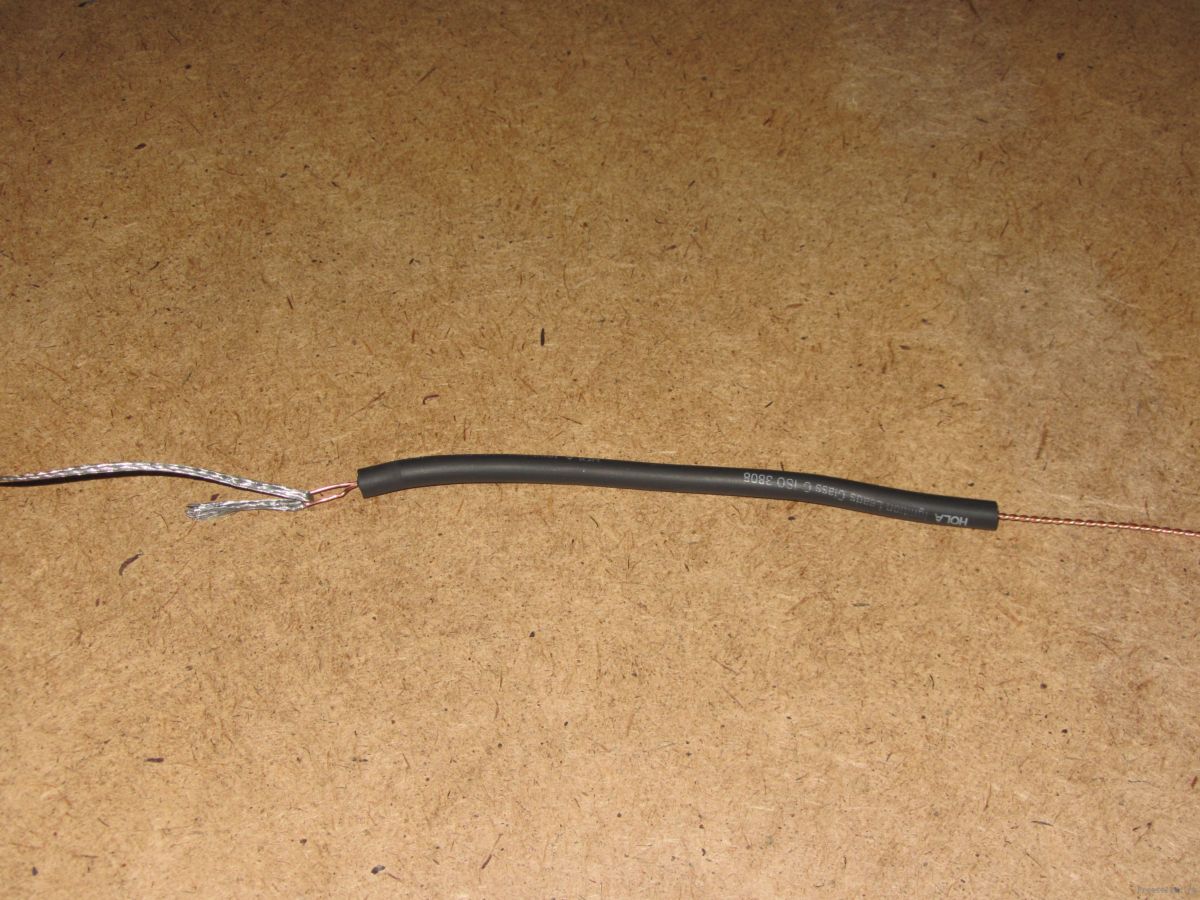

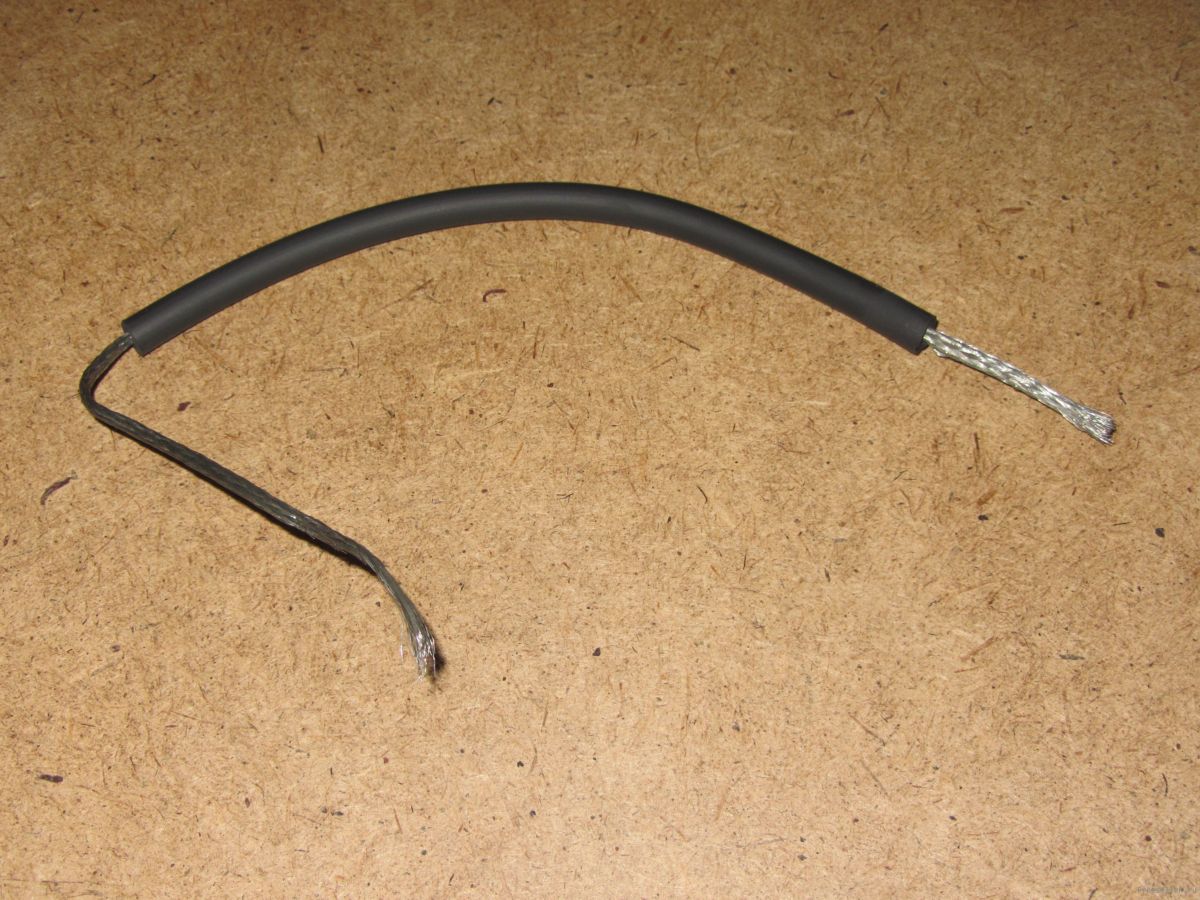

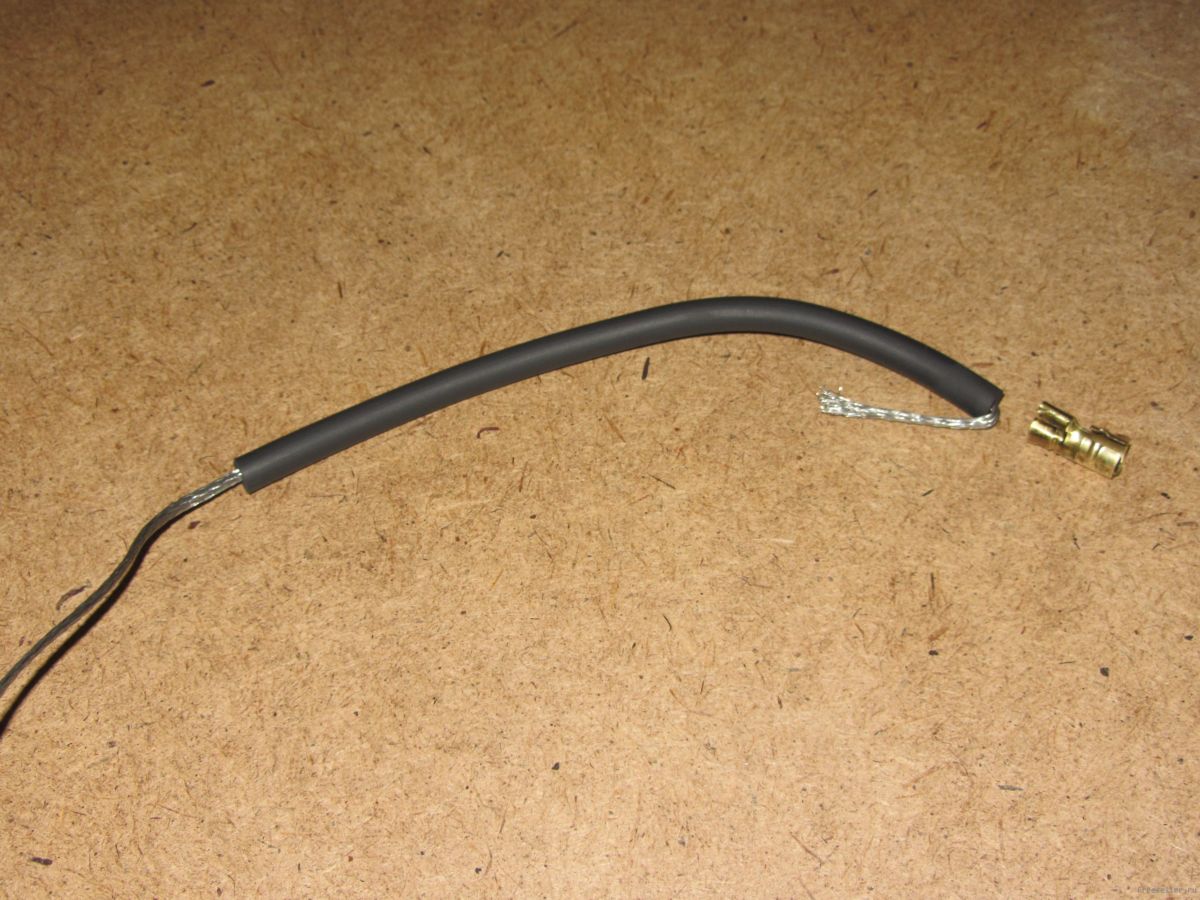

Затем снял оплётку с тонкого кабеля ( LIYCY 2х1) и с помощью затянутой петли, таким же путём стягивания изоляции, втащил её в изоляцию бронепровода (На оплётку брызгал WD-40).


Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажигания
Изготовление приспособления для проверки свечей зажигания

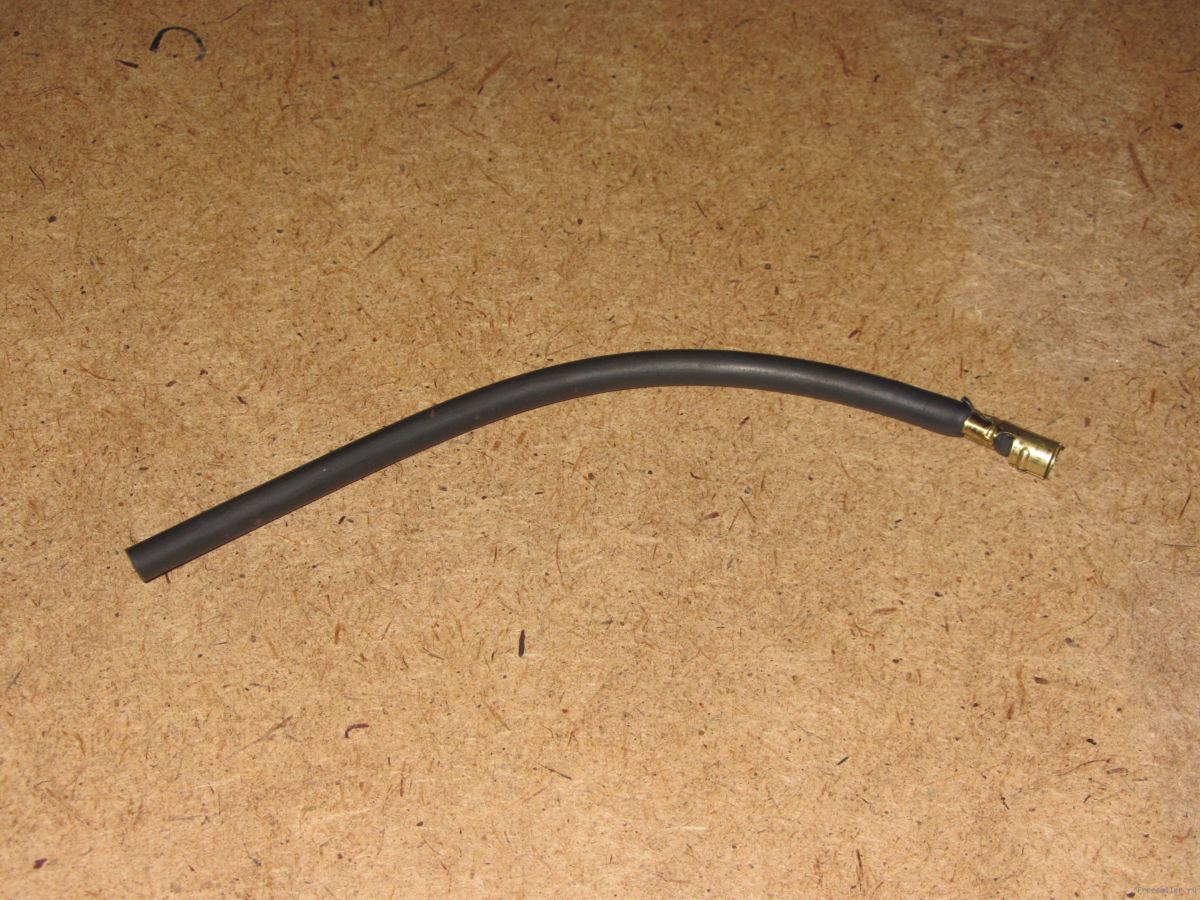

Загибаем оплётку и на неё напрессовываем контакт наконечника свечи и надеваем свечной колпачёк.


Изготовление приспособления для проверки свечей зажигания

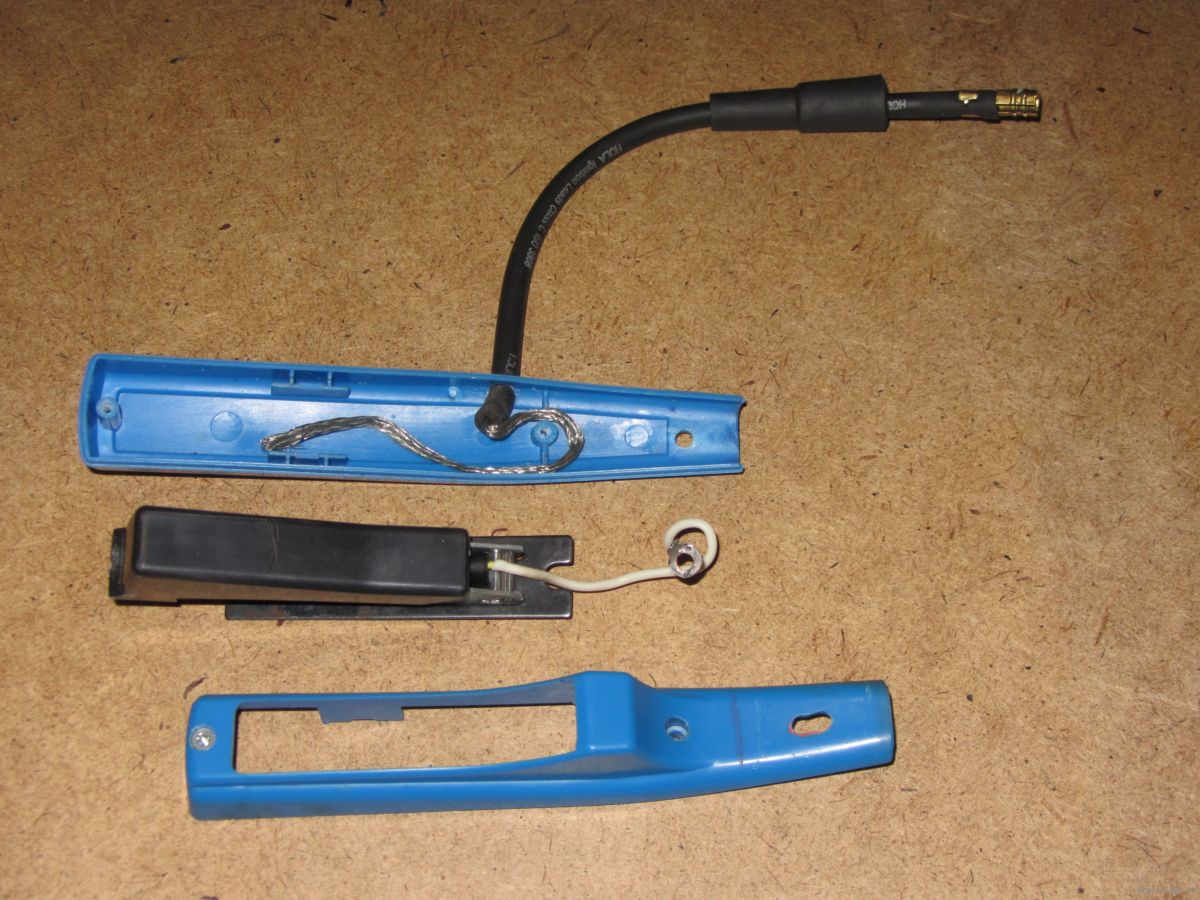

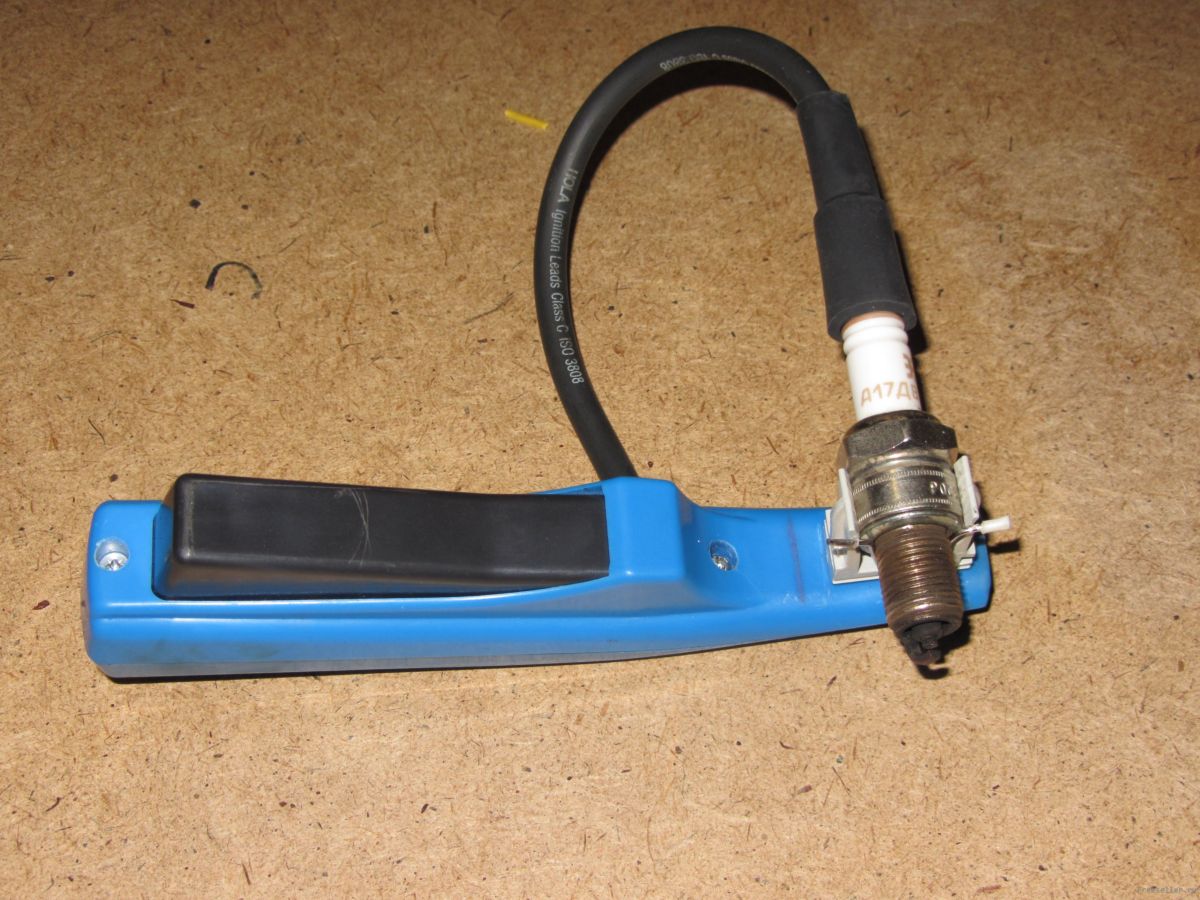

Далее сборка.

Рассверливаем отверстие в боковине на 0.5 мм меньше диаметра изоляции. Пропускаем припаянный наконечник сквозь отверстие в корпусе и клипсе, пропускаем болт и стягиваем гайкой.

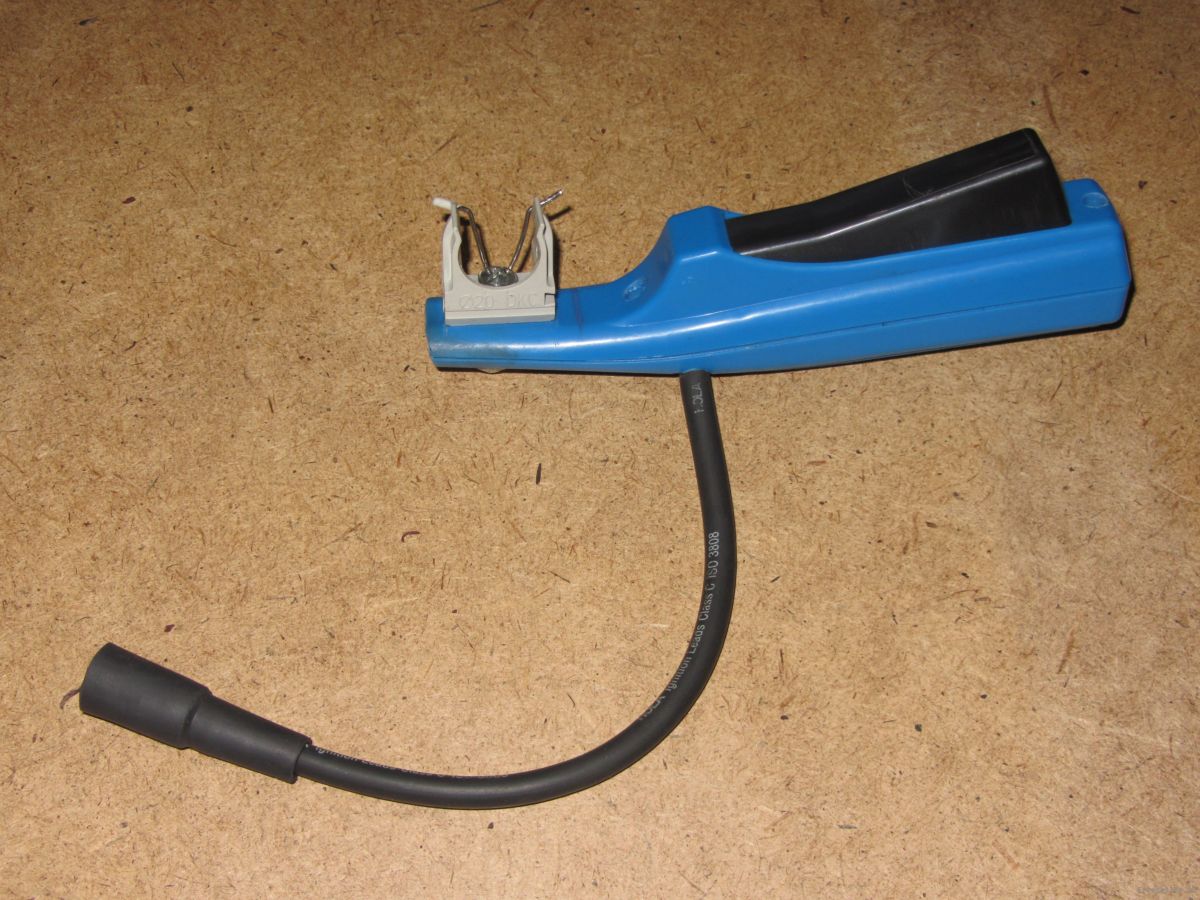

Изготовление приспособления для проверки свечей зажиганияИзготовление приспособления для проверки свечей зажиганияПриспособление для проверки свечей зажигания из зажигалкиПриспособление для проверки свечей зажигания из зажигалки
Зотов Алексей, г.Самара
