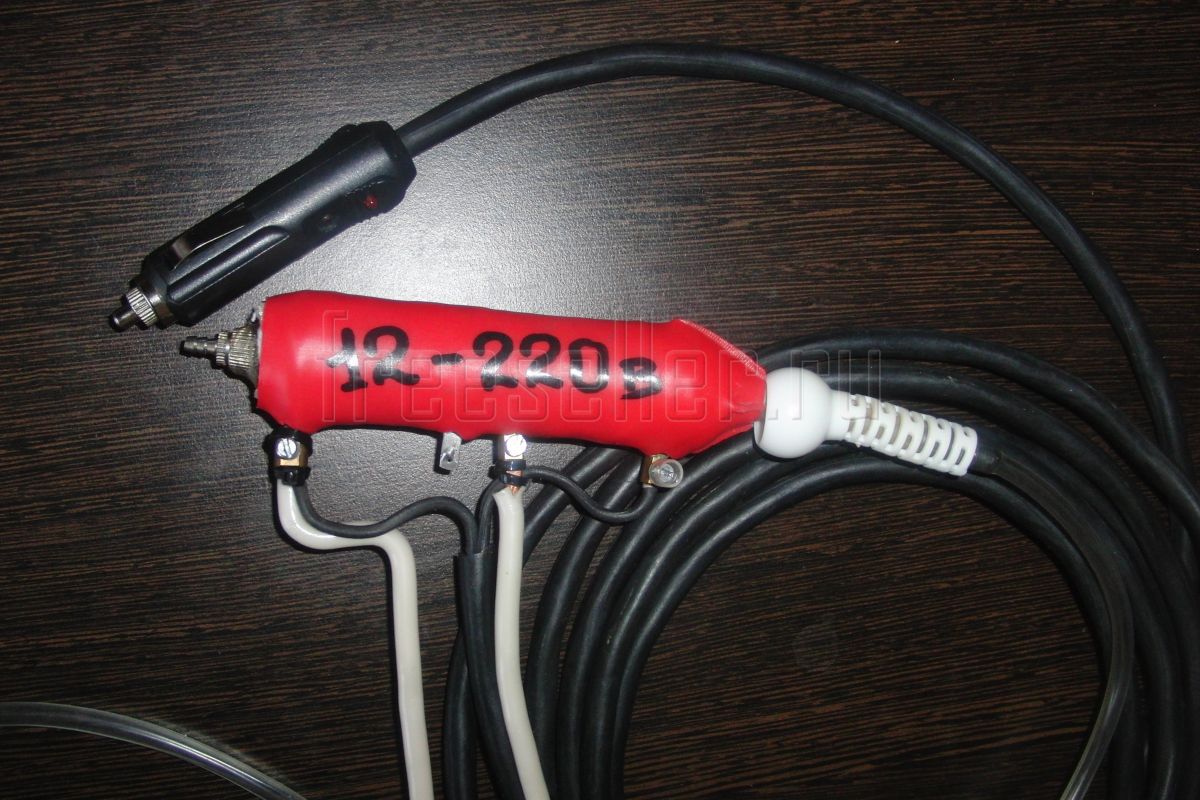

Фен в машину своими руками


Предлагаю в помощь автолюбителям самодельное устройство с расширенными функциям: фена, паяльника и нагревательного элемента.


Этим устройством легко можно усадить термоусадочную трубку на проводах, отогреть замерзшие замки в машине и убрать (растопить) лёд со стёкол. Так же его можно использовать как маломощный паяльник для пайки проводов. Работает он от сети и 220В, и 12В - достаточно поменять провода на клеммах резисторов и питающую вилку.

Материалы и инструменты

Для сборки нам потребуется:



  • резисторы ПЭВ-10 две штуки (номиналом 1.5 кОм и 5 Ом);
  • силиконовая труба длиной 50 см (используется для компрессоров в аквариумах);
  • шнур питания для автомобильного прикуривателя на 12В;
  • шланг от велосипедного насоса и игла для накачивания мячей;
  • эпоксидный клей;
  • нить из нихрома;
  • асбестовый шнур по 1.5 метра;
  • термоусадочная трубка;
  • одножильный провод в изоляции;
  • клеммная колодка.

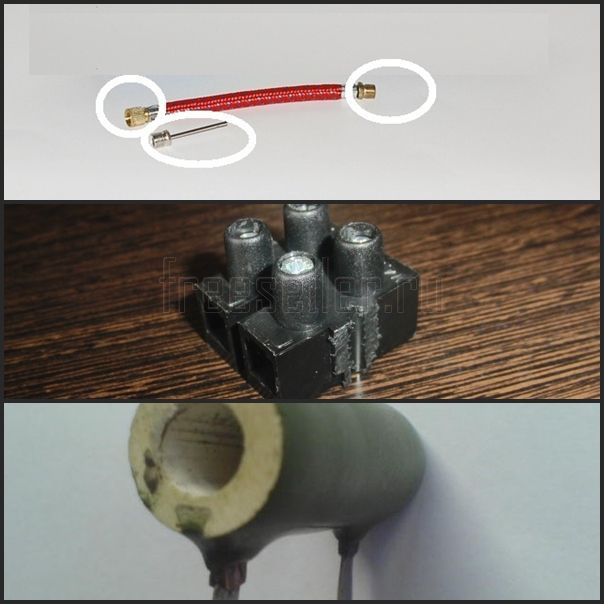

Комплектующие для изготовления самодельного фена в машину



Сборка фена

1. Склеиваем два резистора эпоксидным клеем.

2. Наматываем спиралью проволоку из нихрома и путём подключения к 12В источнику питания определяем её длину (при разогреве должна быть красно-малинового цвета). Вставляем спираль внутрь двух резисторов.


Изготовление самодельного фена в машину своими рукамиИзготовление самодельного фена в машину своими руками

3. Поверх резисторов наматываем асбестовый шнур в два слоя, виток к витку.

4. Осаживаем термоусадочной трубкой.

5. Из клеммной колодки вынимаем болтовой зажим, и распиливаем его на две части

6. Из куска провода делаем ручку и закрепляем болтовыми зажимами из-под клеммника.

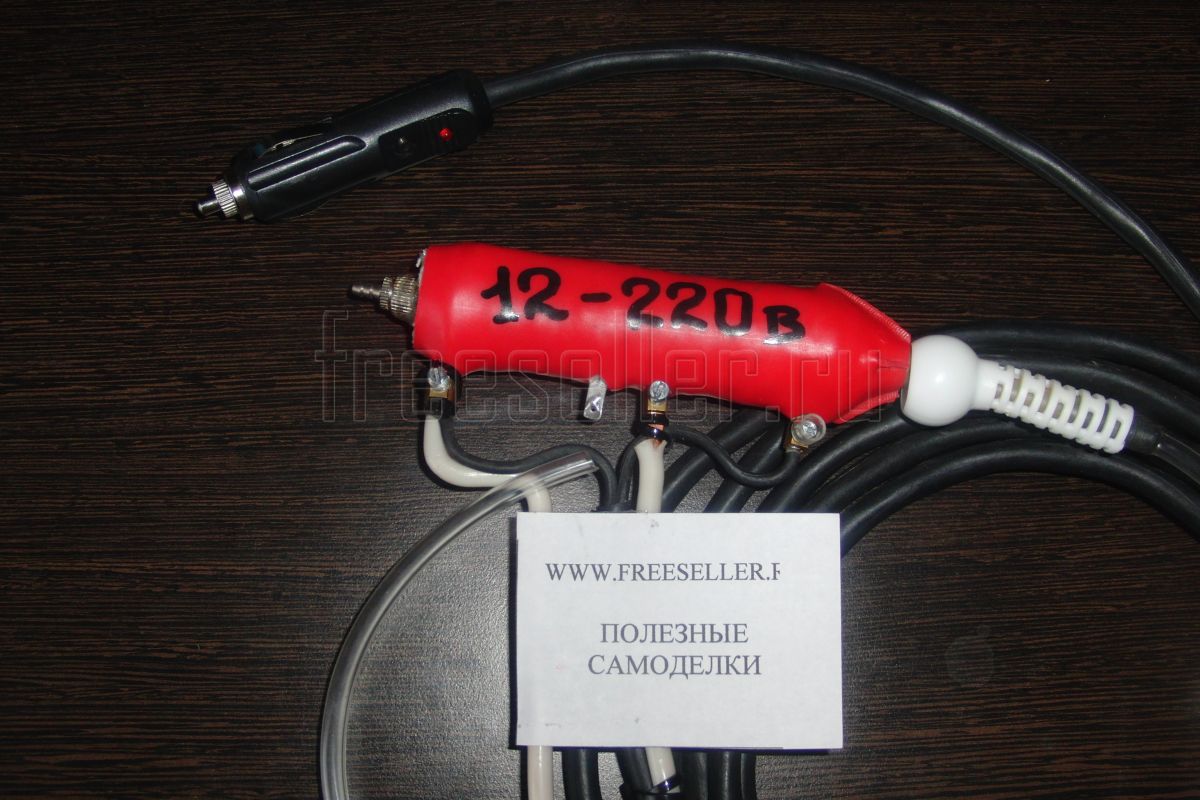

Авто самоделки. Изготовление самодельного фена в машину своими рукамиАвто самоделки. Изготовление самодельного фена в машину своими руками

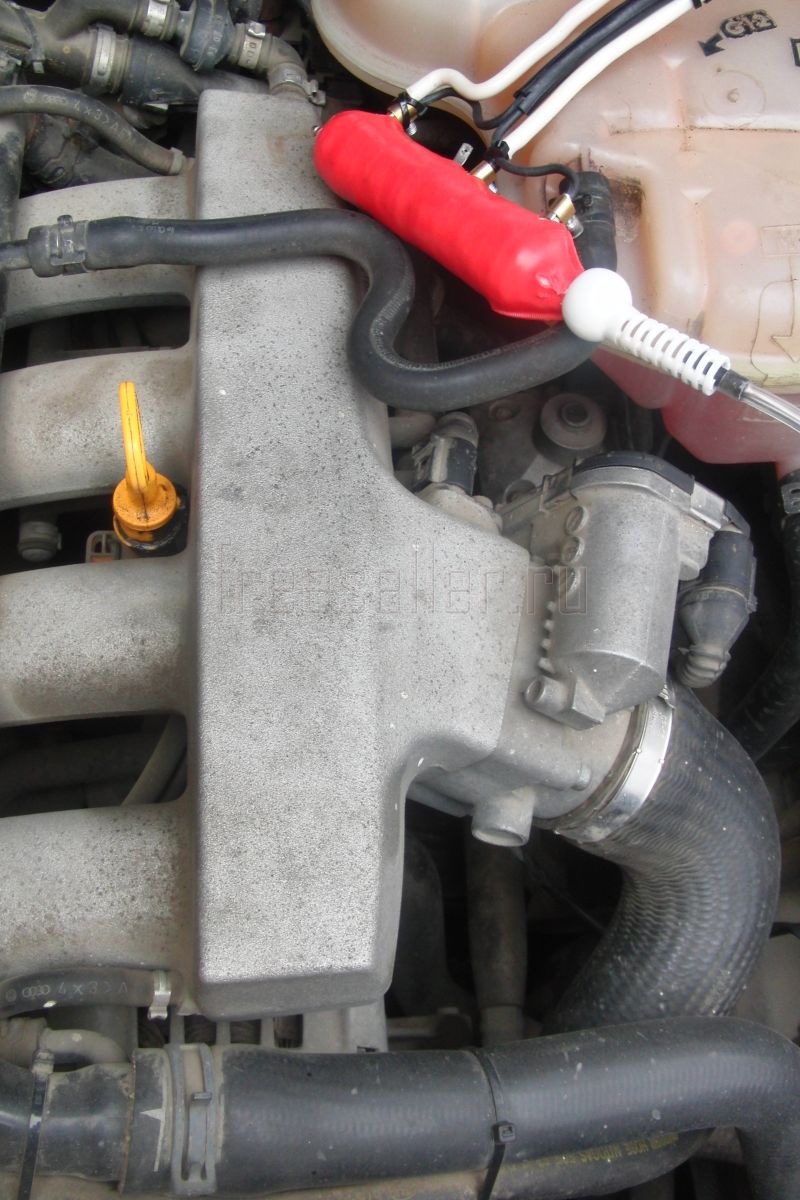

Я использую устройство только в машине и подключил его к схеме, как на рисунке - на 12 В.

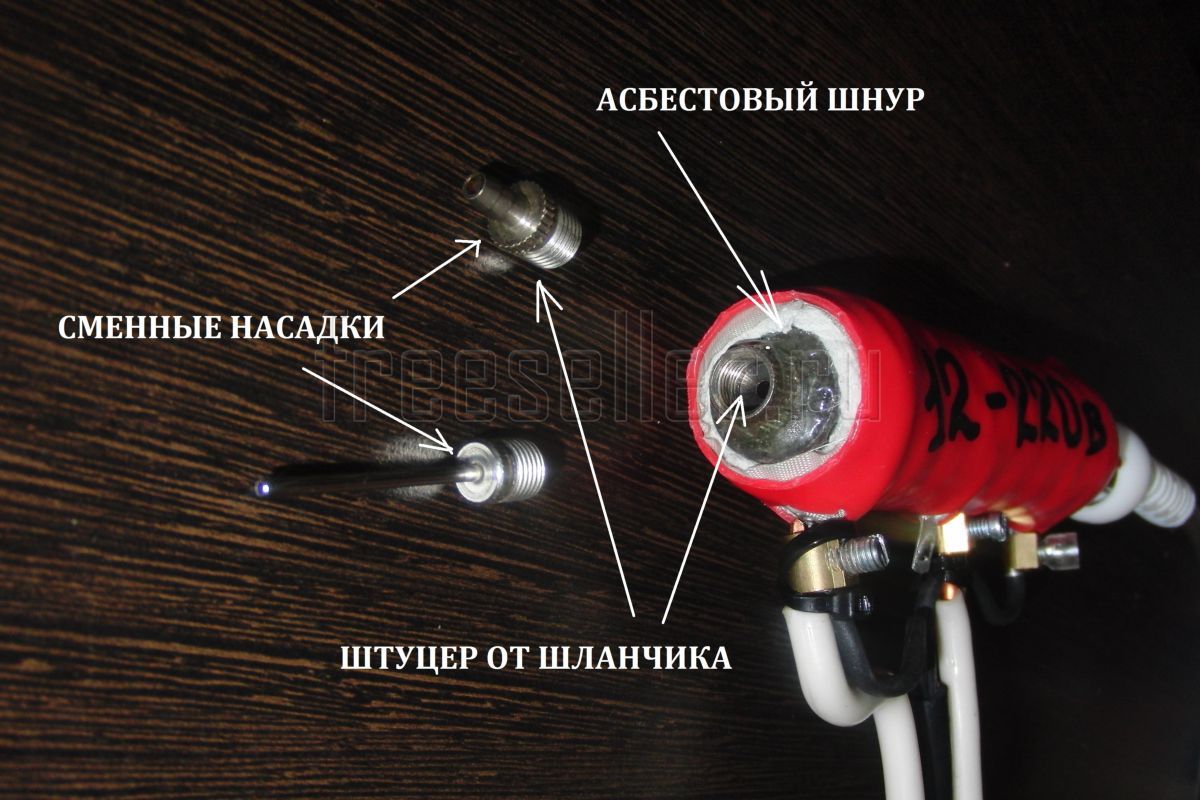

При подключении в автомобильный прикуриватель (стоит предохранитель на 5 Ампер) спираль быстро нагревается и сохраняет тепло долгое время . Зимой им легко отогреть стёкла в машине, достаточно просто приложить к стеклу. Даже просто согреть руки в мороз. Можно прогреть труднодоступные места - замки в машине: меняем насадку на иглу и дуем в трубку. Если поменять иглу на кусок медной проволоки подходящего диаметра, то получим паяльник. Но я делаю так крайне редко, в основном использую как нагревательный элемент. Вот такая многофункциональная самоделка получилась. Удачи на дорогах!
