Аккумуляторный резак для пенопласта из повербанка

  • Опубликовано: 13 января 2019

Аккумуляторный резак для пенопласта из повербанка


Делаем своими руками резак для пенопласта с питанием от АКБ, от старого повербанка.


В своих самоделках иногда приходится резать пенопласт, и для этих целей я уже собрал одну модель резака с  блоком питания.

  Резак для пенопласта с питанием от аккумулятора


Теперь я решил сделать мобильную версию резака, чтобы освободиться от "привязки к розетке". Основой самоделки стал повербанк зарядки, которого хватает на несколько самодельных моделей из пенопласта.


Вырезанные из бумаги шаблоны я накладываю на пенопласт и обвожу по контуру резаком. Тонкая нихромовая нить не прожигает бумагу, но легко режет пенопласт.

Что потребуется?

Материалы

  • щётка автомобильного дворника;
  • СП5-50М - переменный подстроечный резистор;
  • полипропиленовый тройник и отрезок трубы диаметром 20 мм;
  • кнопочный выключатель с фиксацией;
  • неисправный автоматический выключатель;
  • USB разъём;
  • пластиковый хомут;
  • провода электрические;
  • powerbank.

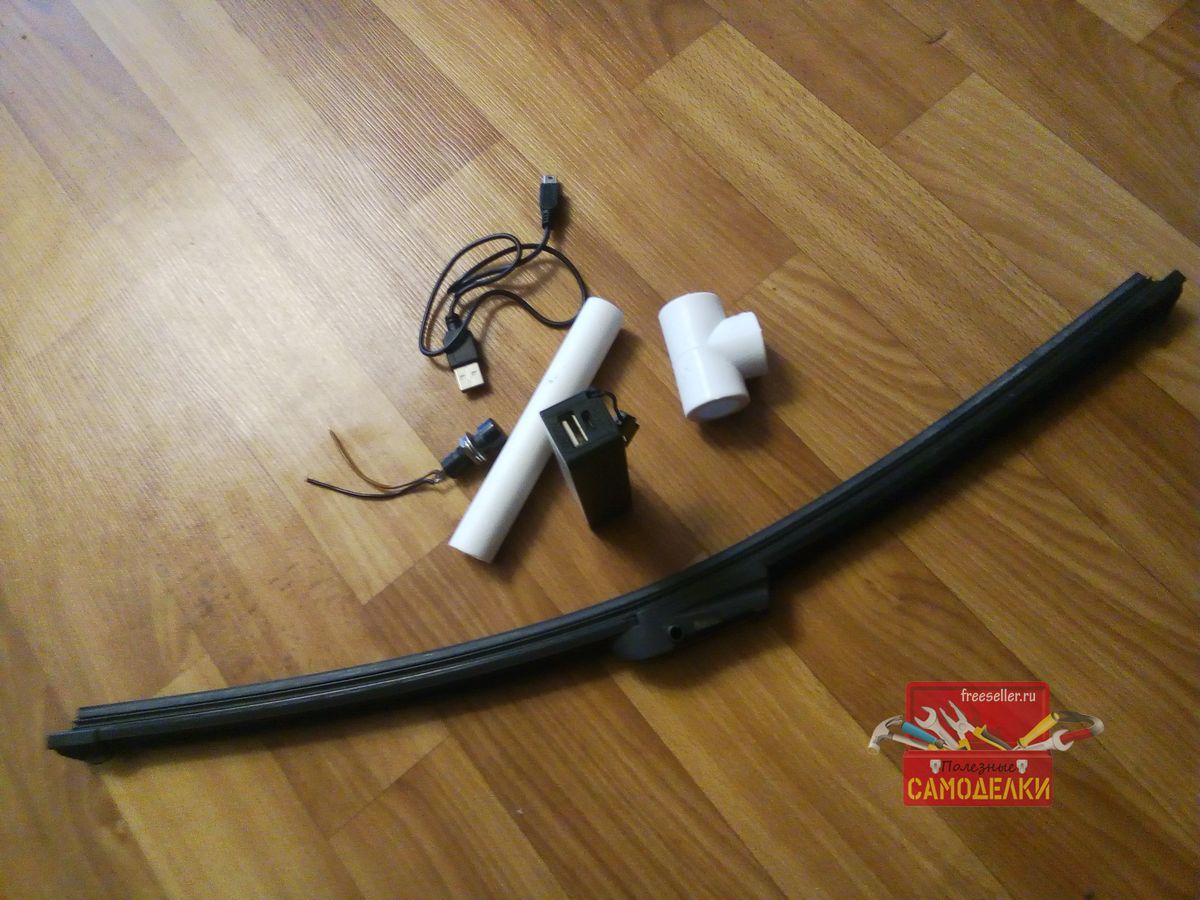

Материалы для изготовления аккумуляторного резака для пенопластаМатериалы для изготовления аккумуляторного резака для пенопласта

Инструменты

Изготовление

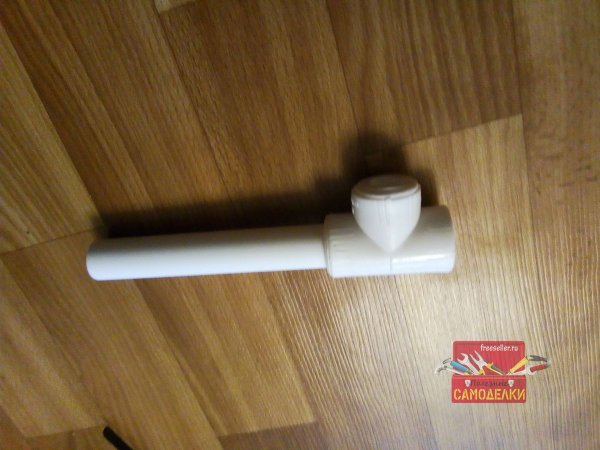

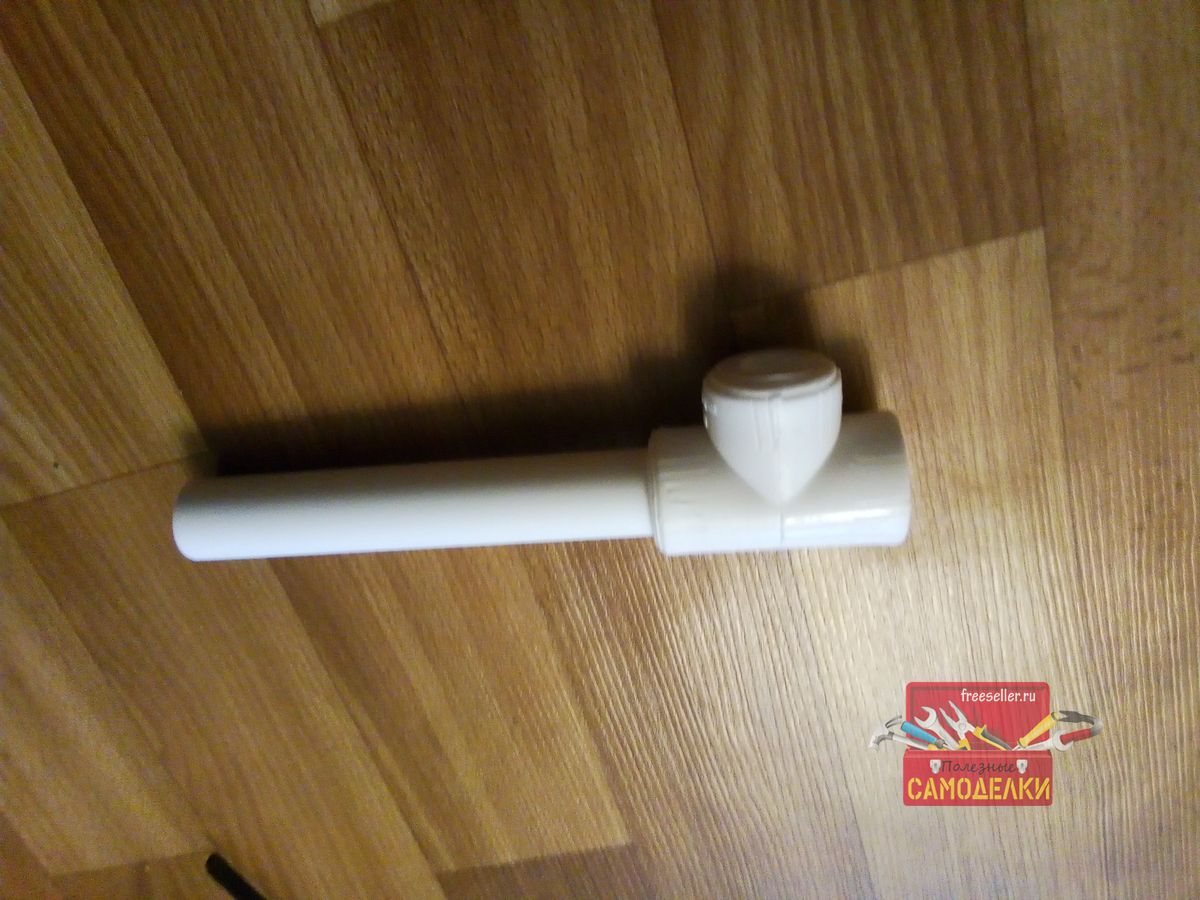

В полипропиленовый тройник впаиваем трубку с двух сторон.

  Изготовление аккумуляторного резака для пенопласта

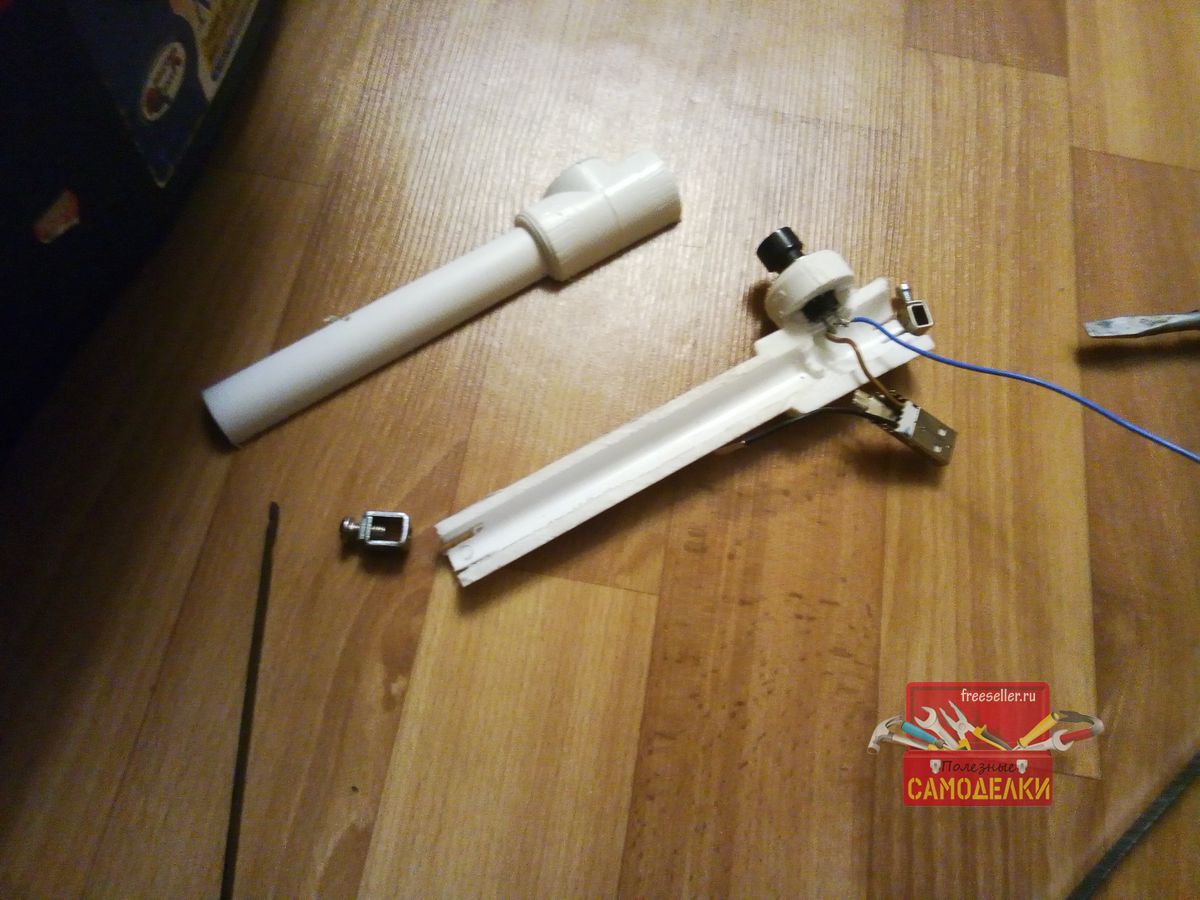

С одной стороны длиной 15см, а сбоку любой, так как её сразу обрезаем под корень - это место отведено под кнопку включения. Распиливаем вдоль.

  Изготовление аккумуляторного резака для пенопласта

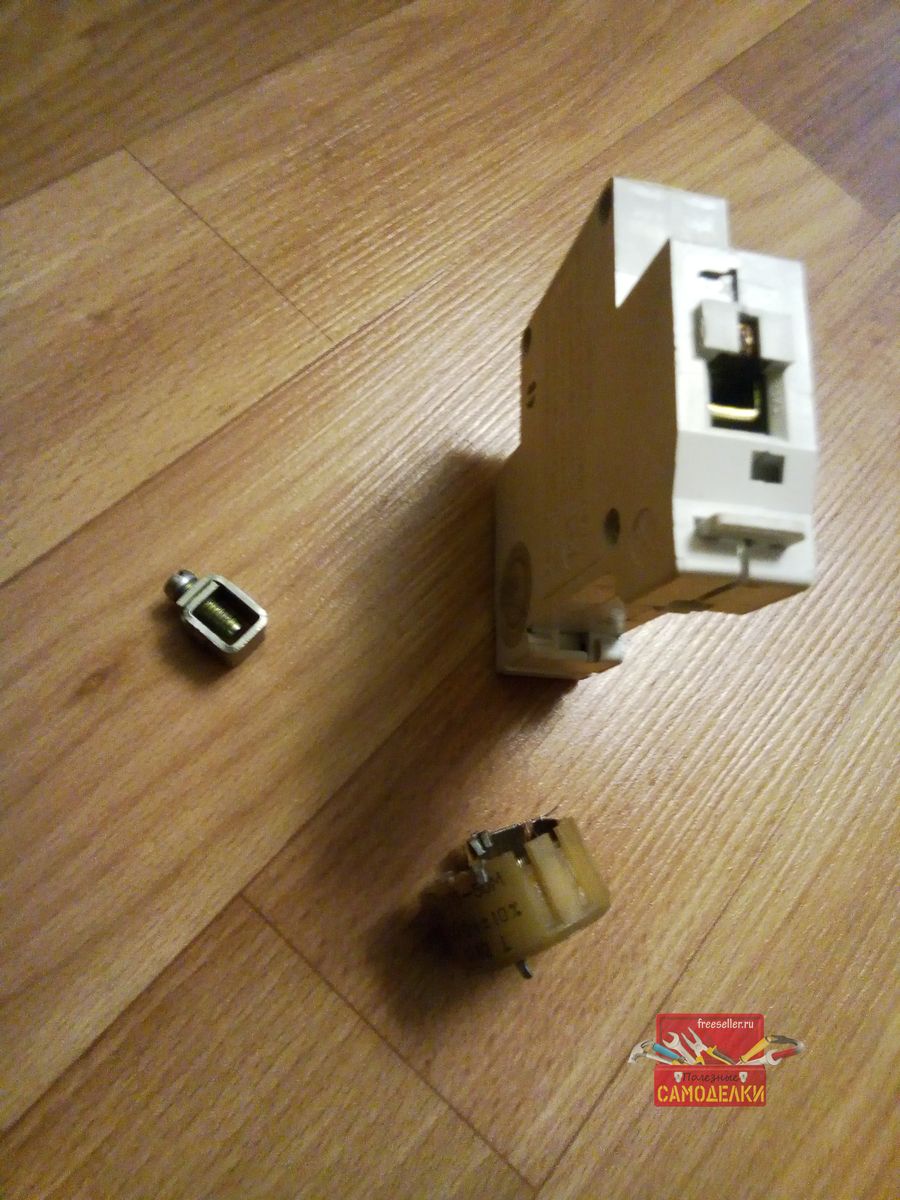

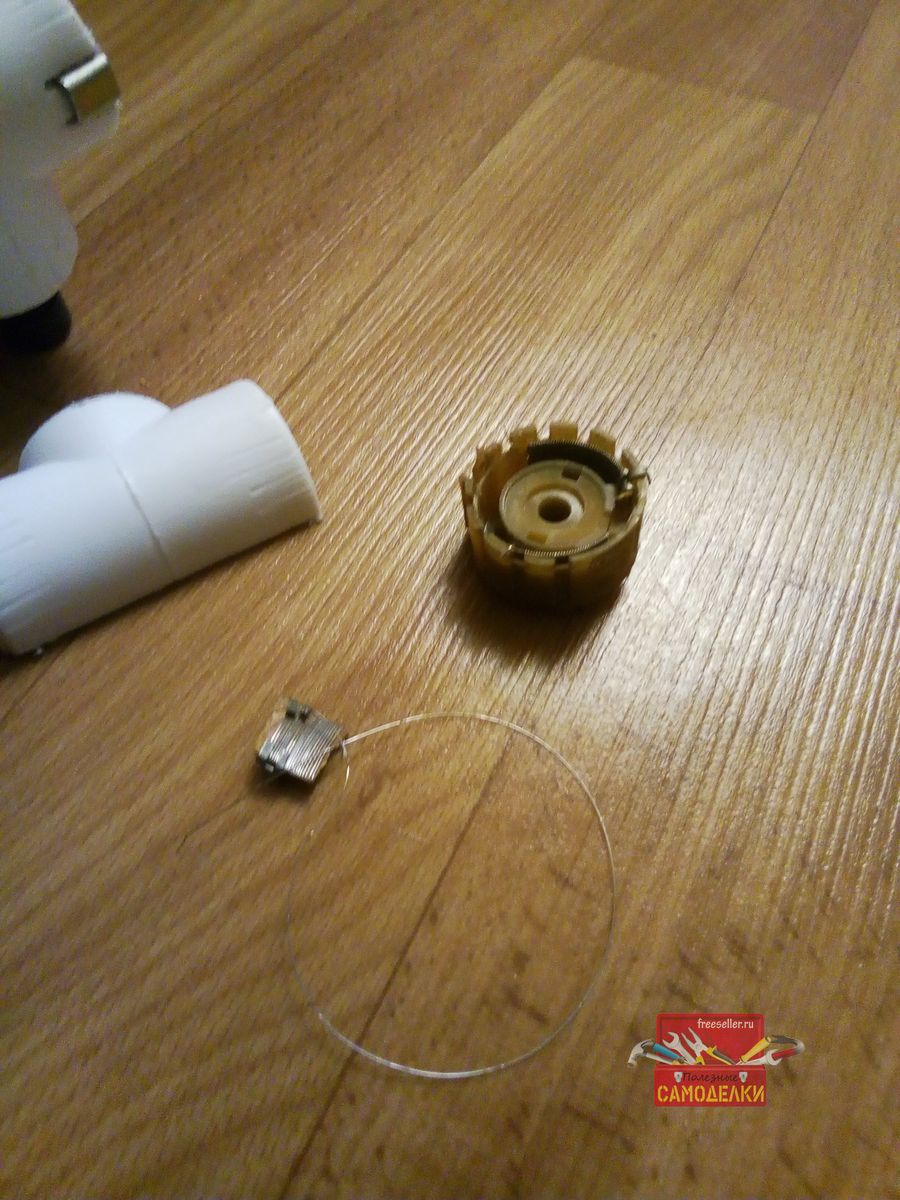

Нихромовую проволоку я извлёк из советского переменного резистора. Для резака потребовалось 13 см.

  Изготовление аккумуляторного резака для пенопласта

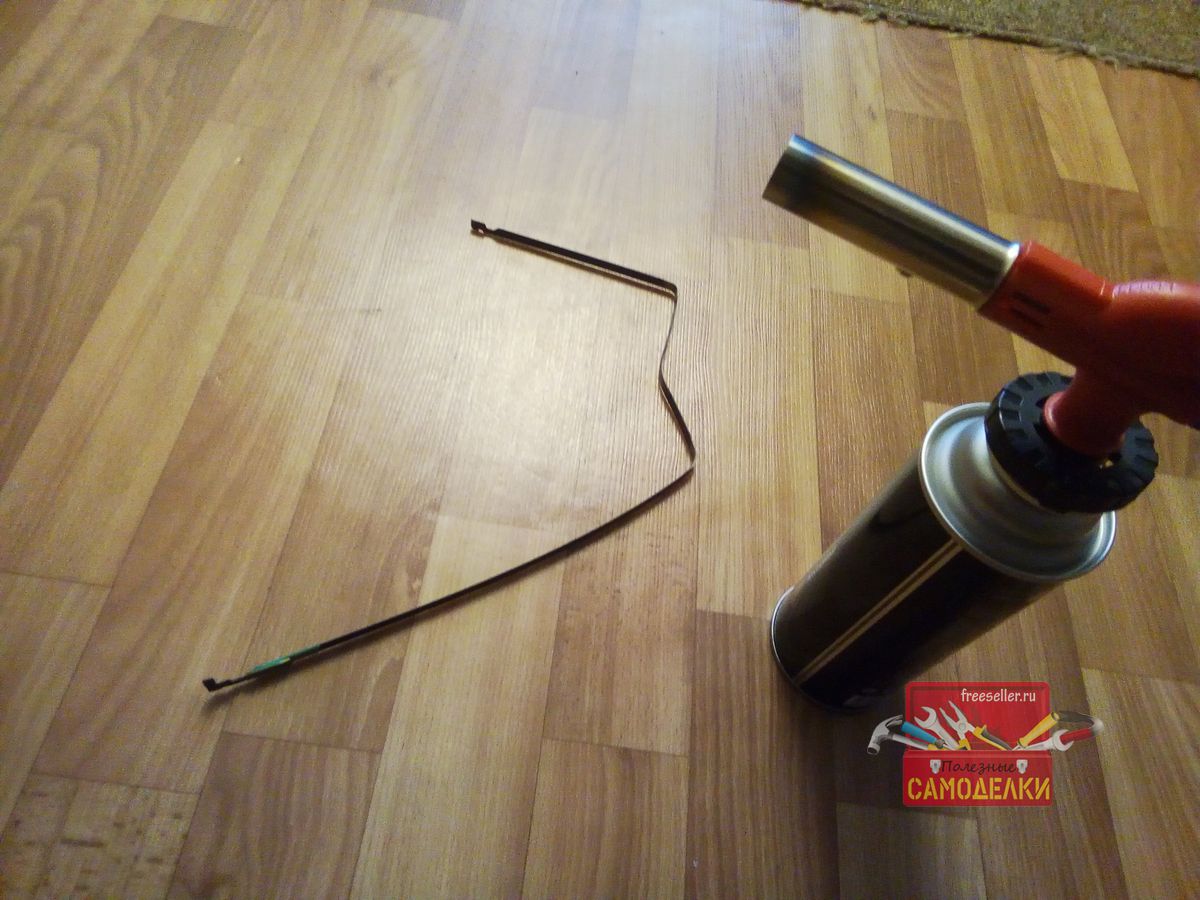

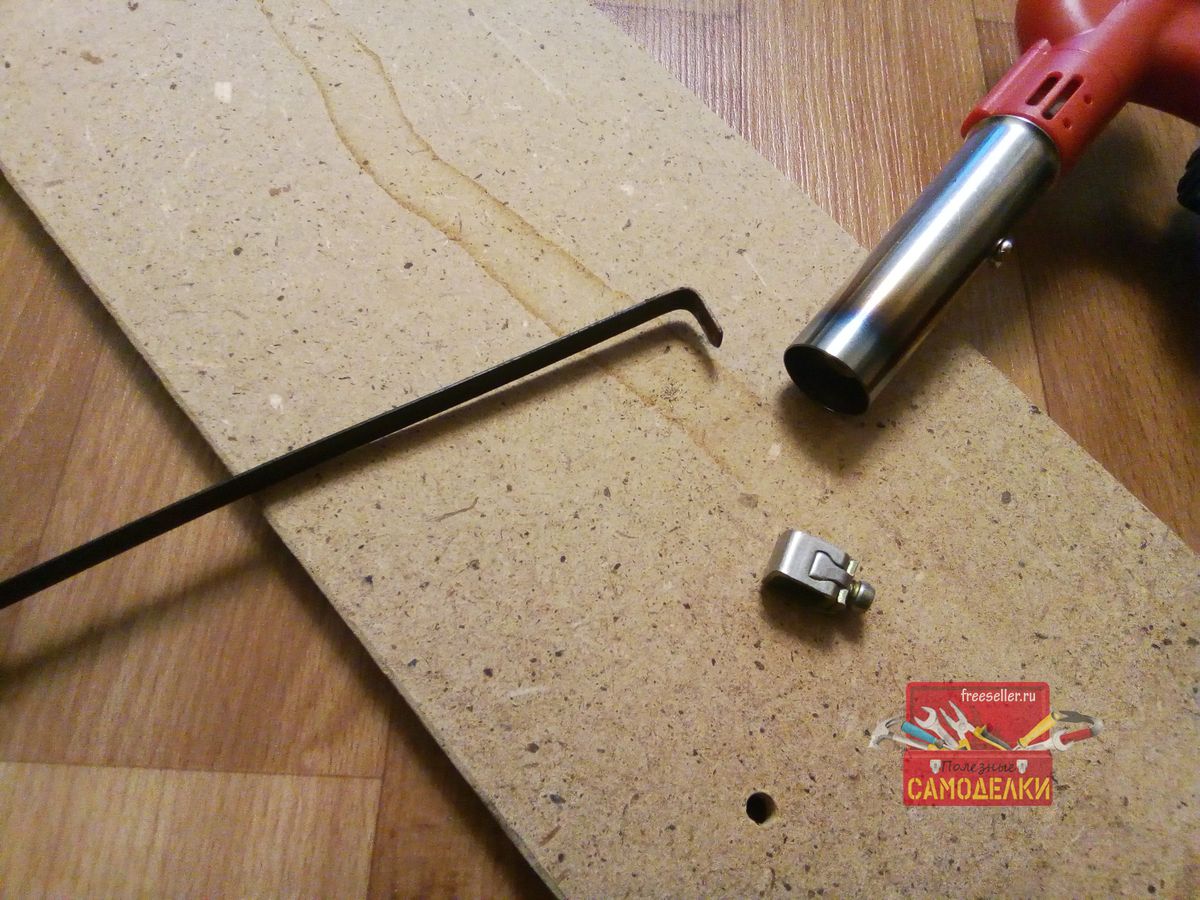

Щётку дворника разбираем и извлекаем одну из двух полосок, выполненных из пружинистого сплава. С помощью газовой горелки придаем полоске П или М - образную форму.

  Изготовление аккумуляторного резака для пенопластаИзготовление аккумуляторного резака для пенопласта

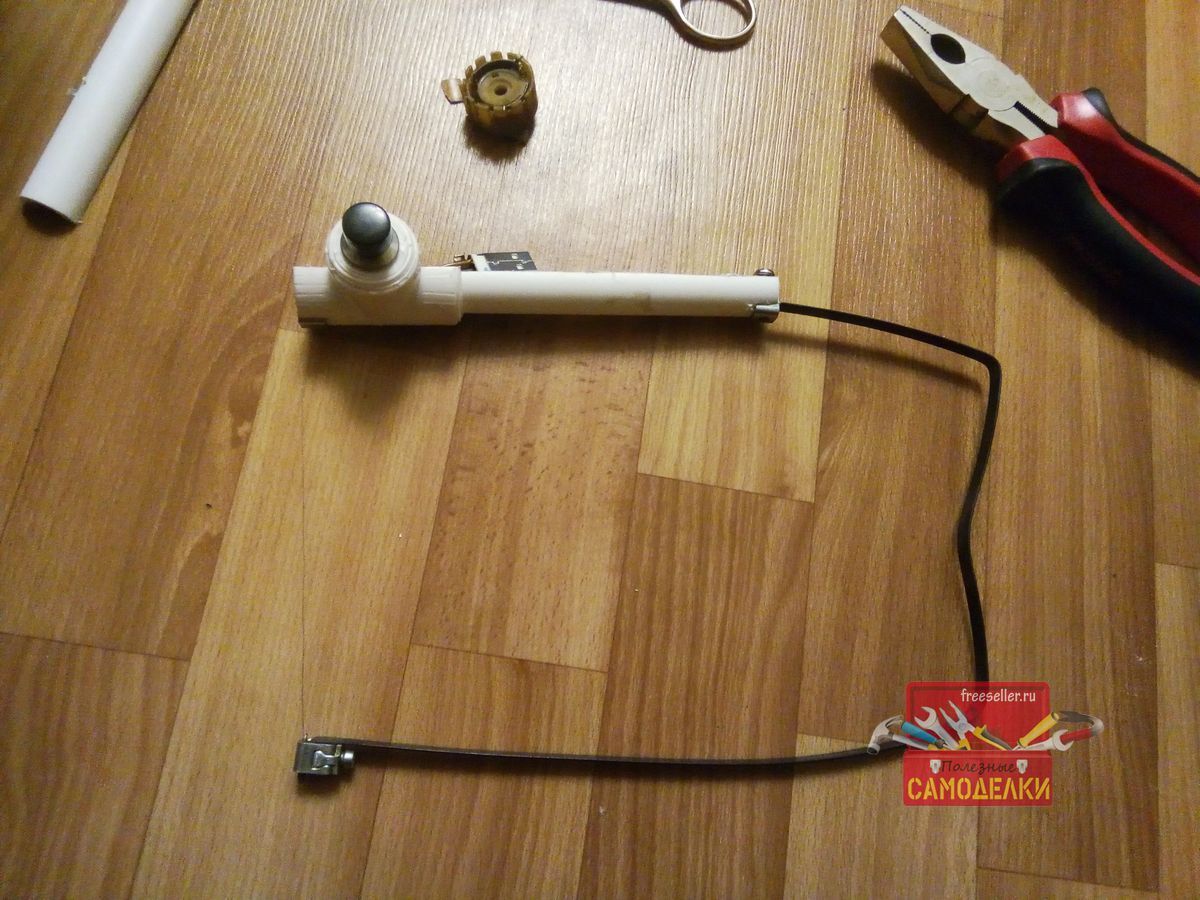

Крепёжным элементом послужил болтовой зажим от старого, сгоревшего автомата. С помощью таких зажимов прикрепляем полоску от дворника к трубкес одной стороны и нихромовую нить с другой.

  Изготовление аккумуляторного резака для пенопласта


Так же был разобран и разъём usb, на его крайние выводы напаял провода - полярность здесь не важна!

Установил последовательно питанию кнопку и подключил через зажимы нить нихрома в натяг. При прогреве нить натянется за счёт пружинистых свойств полоски щётки.

  Изготовление аккумуляторного резака для пенопласта

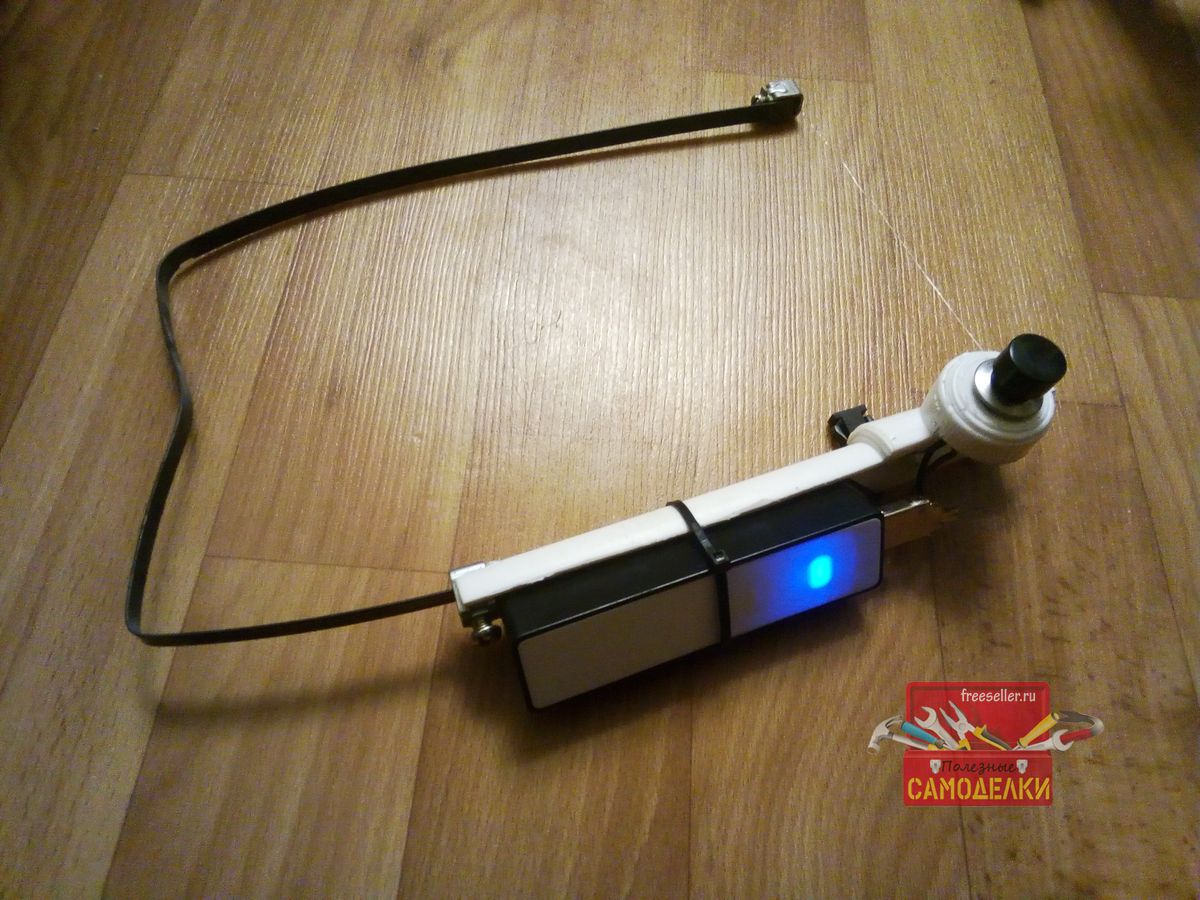

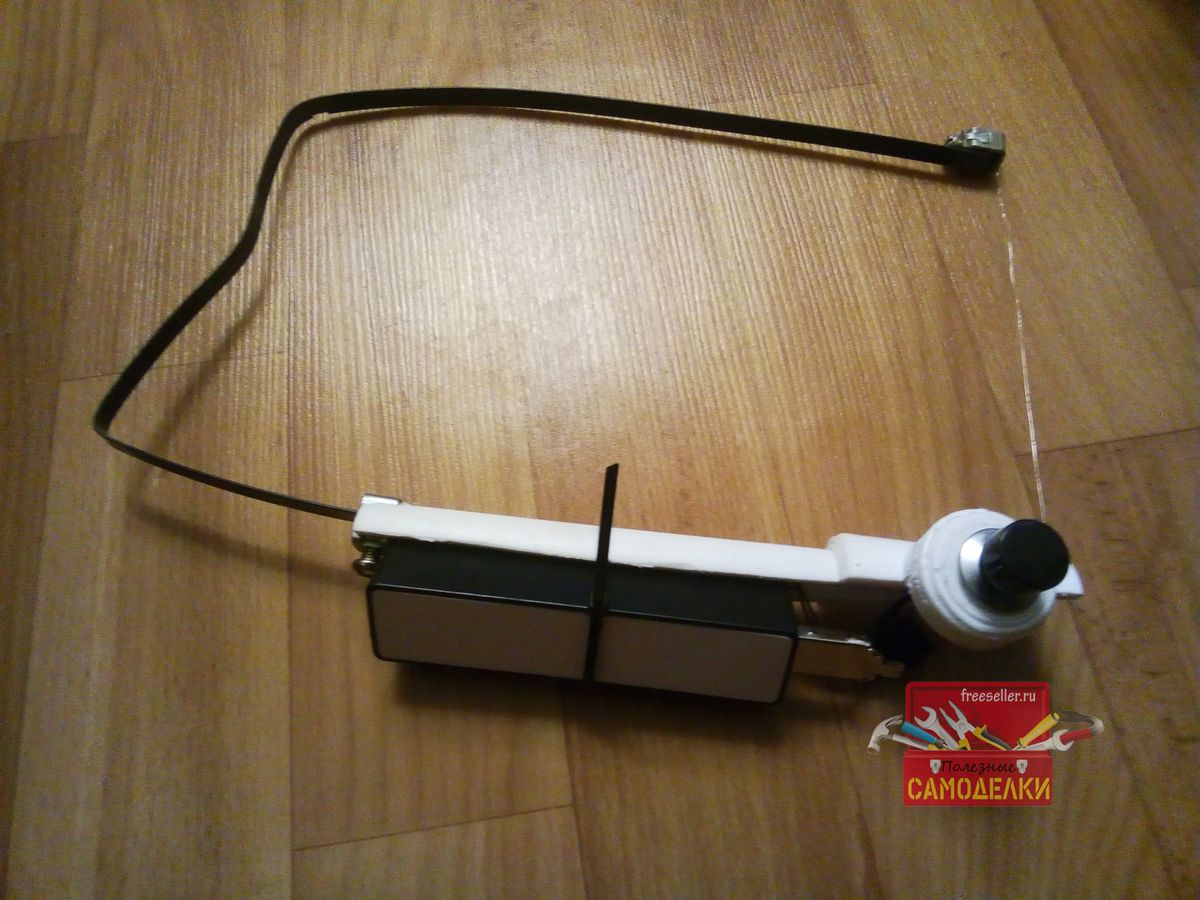

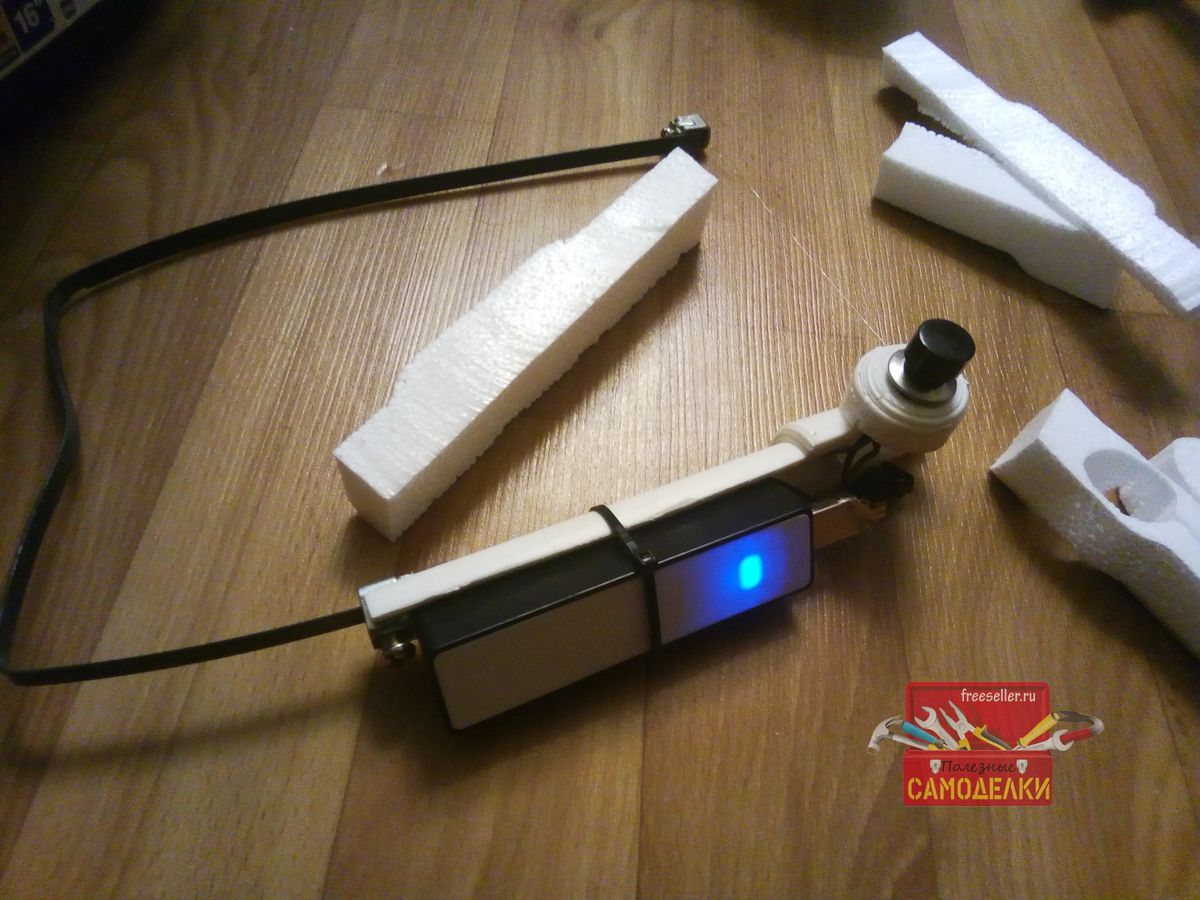

Сам повербанк закрепил пластиковым хомутом, который легко снять. Резак готов! После включения кнопкой на повербанке загорается светодиод - индикатор работы.

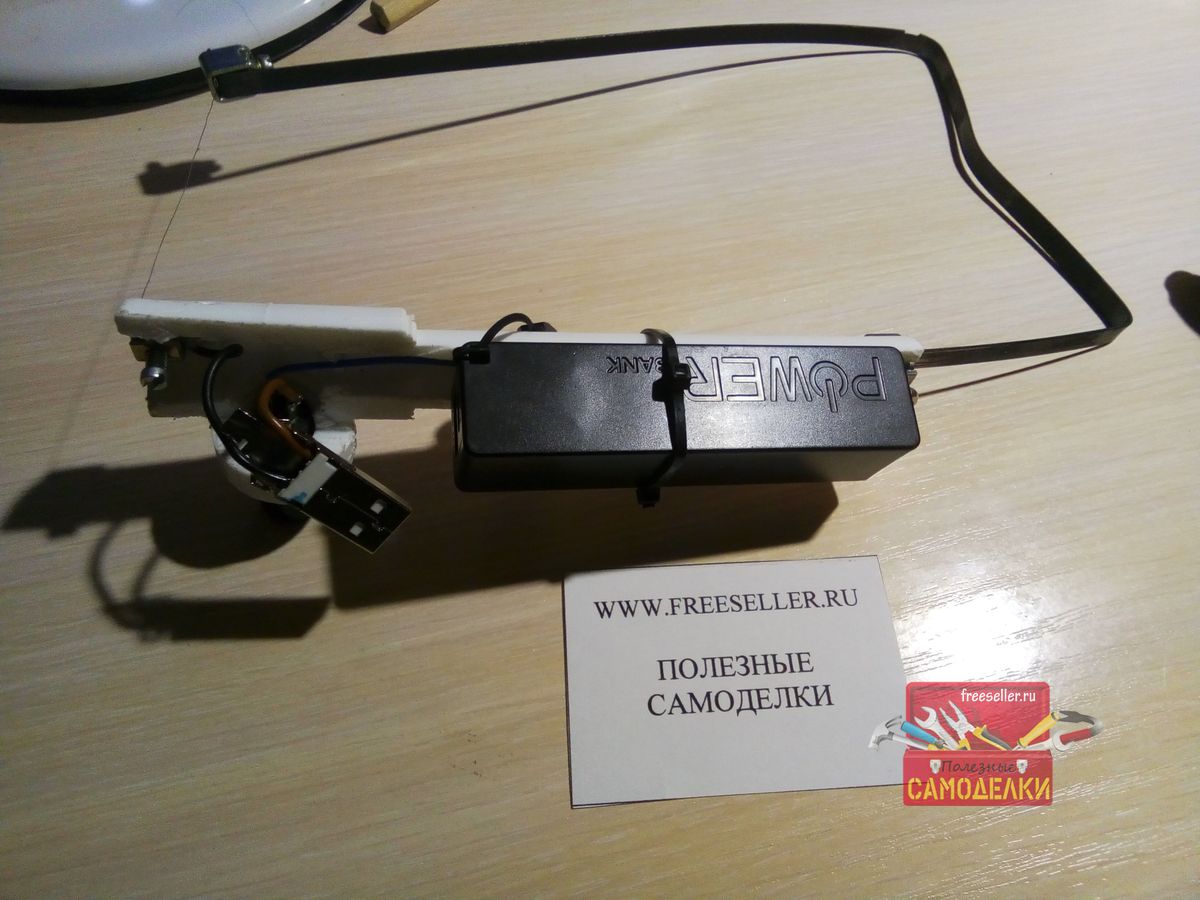

  Аккумуляторный резак для пенопласта своими руками

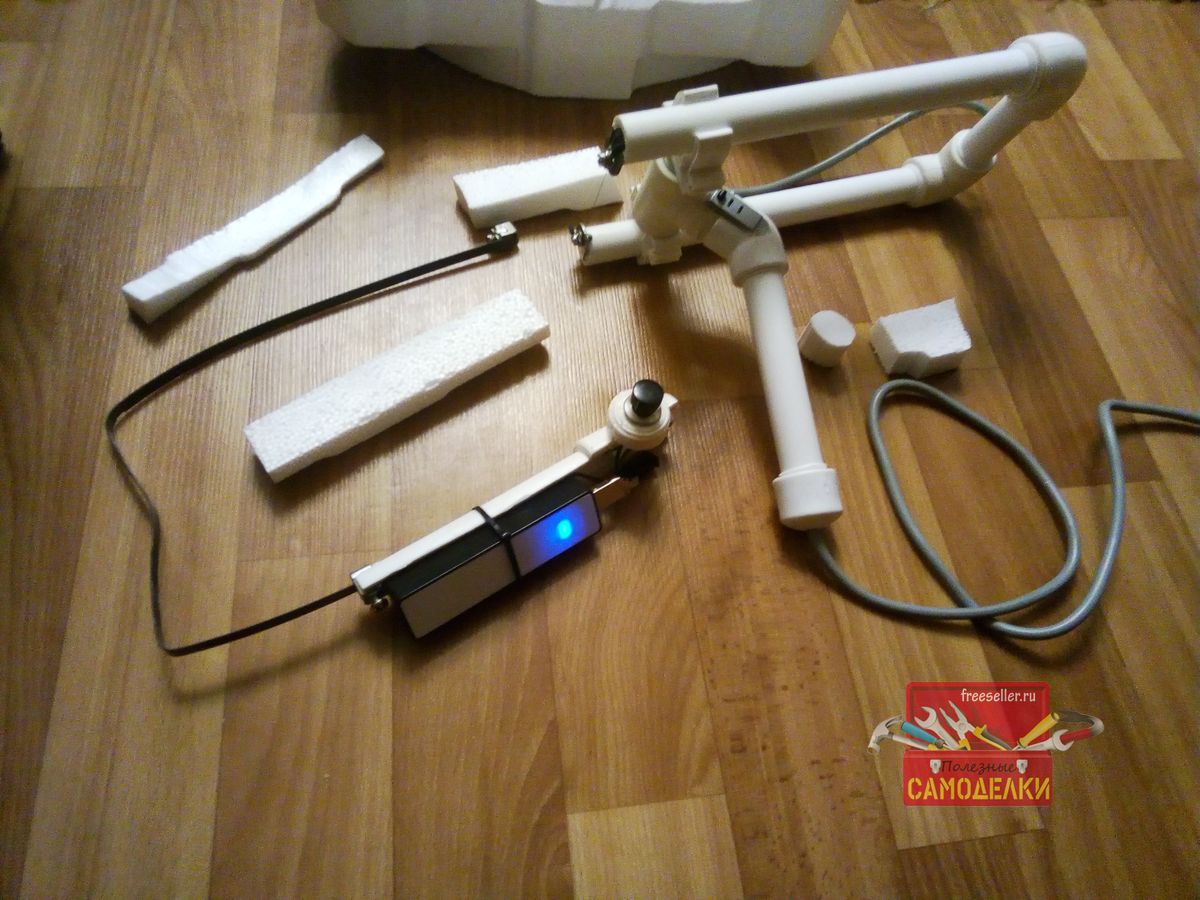

Резак получился простой и не такой многофункциональный как его проводной аналог, о котором уже была статья на этом сайте -резак для пенопласта от kirilla

  Самодельный аккумуляторный резак для пенопласта


зато новый резак получился лёгкий и мобильный, и повербанк расширил своё применение.

  Полезные самоделки. Аккумуляторный резак для пенопласта
