Резак для пенопласта из полипропиленовых труб


Как сделать простой резак для пенопласта своими руками используя полипропиленовые трубы.


Многие самодельщики знают, что из пенопласта можно сделать  своими руками множество интересных работ, например

  • Фигуры и буквы
  • модели автомобилей, самолетов, судов и т.п.
  • Архитектурные объекты и многое другое.
Для этих целей используются специальные резаки для пенопласта различной конструкции.

Кстати довольно простой резак для пенопласта можно изготовить своими руками - причем практически бесплатно т,к. в ход могут пойти обычные полипропиленовые трубы. которых после ремонта у многих остается предостаточно.


Резак для пенопласта из полипропиленовых трубРезак для пенопласта своими руками

Материалы и инструменты

Материалы:

  • труба 20 полипропиленовая;
  • держатель 20 трубы - 2 шт.;
  • уголка под 90 градусов;
  • уголок под 45 градусов - 1 шт.;
  • уголки от мебели;
  • проволока нихромовая;
  • провод;
  • трансформатор;
  • шпилька, шайбы, гайки и болтики.

Изготовление резака для пенопласта

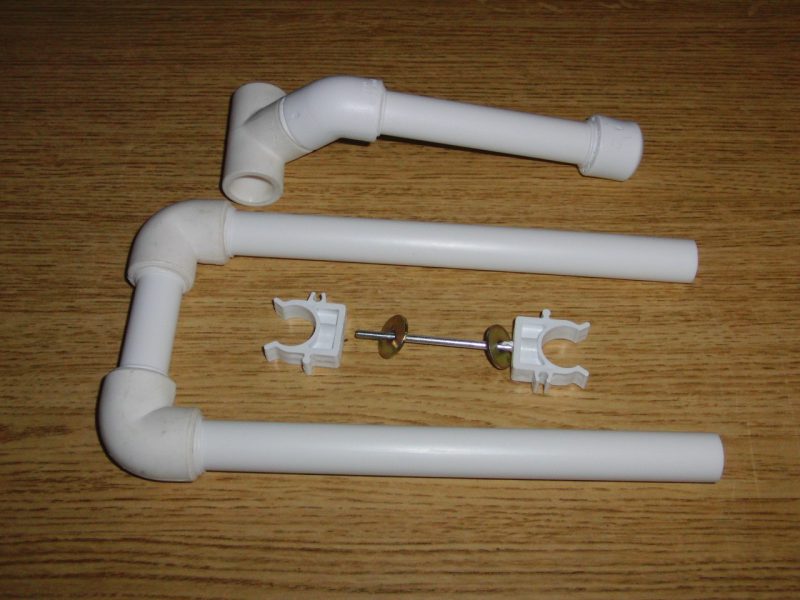

Первым делом подготавливаем 3 заготовки.

1-я заготовка спаивается из 2-х уголков и труб. Габариты зависят от конкретных нужд. В нашем случае ширина около 10 см, длинна около 10 см.

2-я заготовка из тройника, уголка под 45 градусов и трубы.

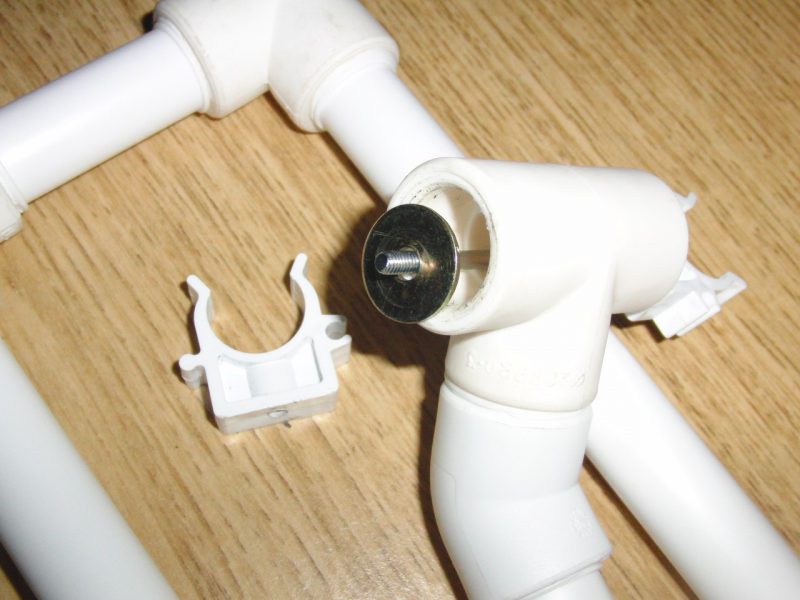

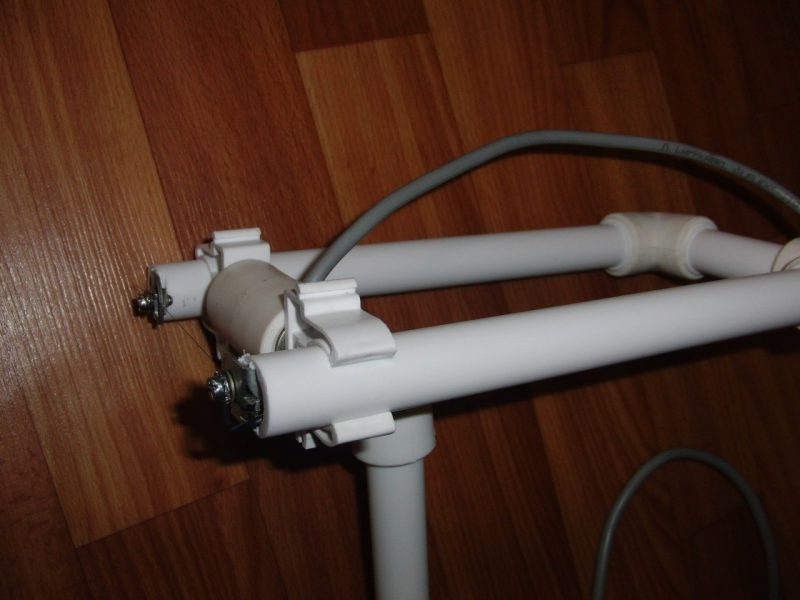

3-я заготовка - делается из 2-х фиксаторов трубы, шпилька фиксируется при помощи гаек в канавках держателя. не забываем использовать прокладки из шайб.

 Изготовление резака для пенопласта из полипропиленовых труб

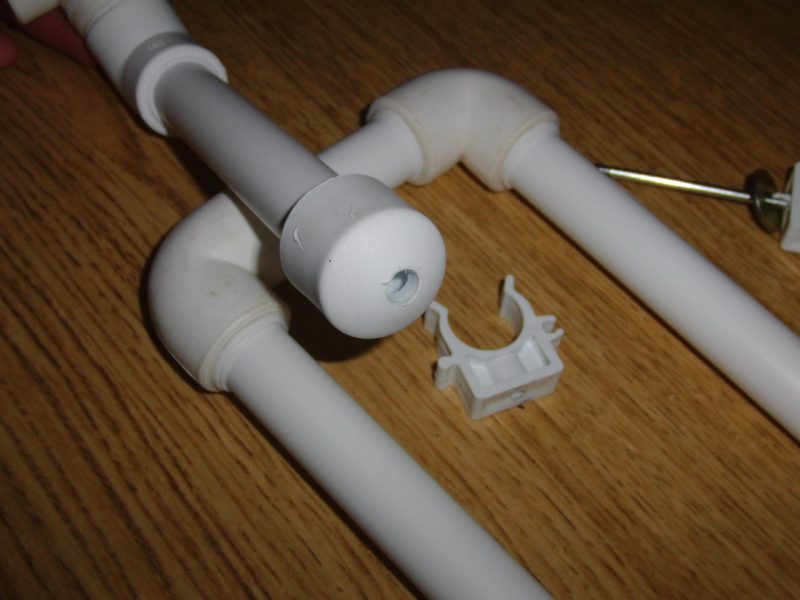

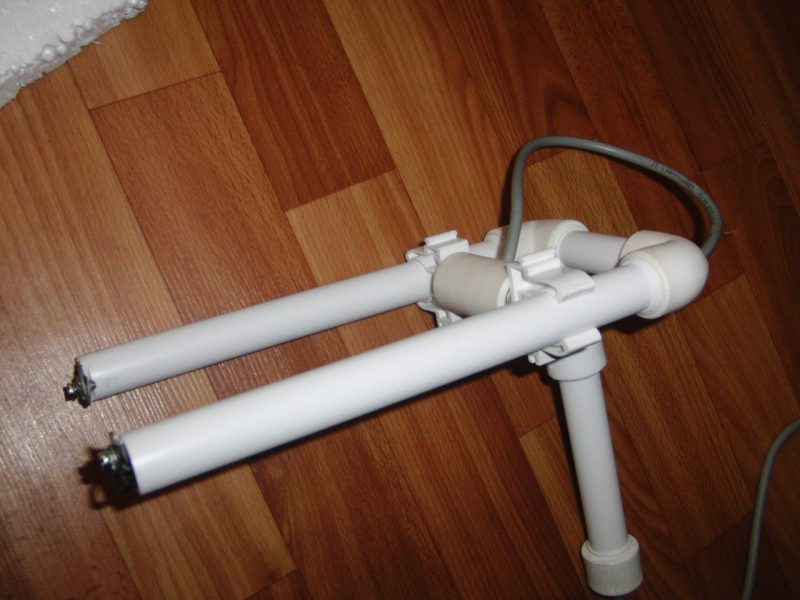

Спаиваем из полипропиленовых труб сам держатель. Конструкция позволяет регулировать глубину реза.

 Изготовление резака для пенопласта из полипропиленовых труб

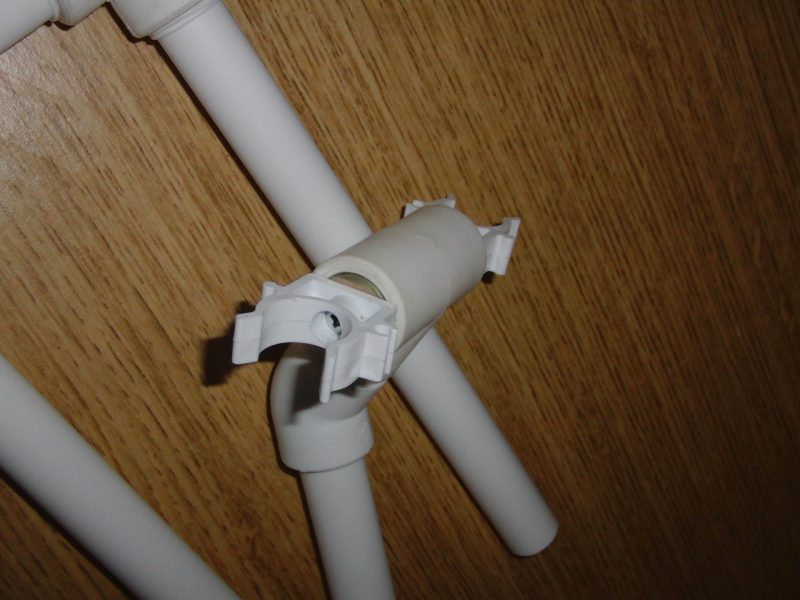

Для этого, на предварительно спаянной П-образной заготовке (деталь 1) крепится на держателях для труб и может свободно перемещаться относительно держателя.

Внутри трубы проложен медный провод сечением 1.5 мм, 1 часть кабеля выходит из ручки.

 Изготовление резака для пенопласта из полипропиленовых труб


Конструкция очень простая, имеет небольшой вес, удобно лежит в руке, и главное обходиться практически в копейки.

При необходимости ее можно сложить и разложить, чтобы она не занимала много места.

 Изготовление резака для пенопласта из полипропиленовых труб

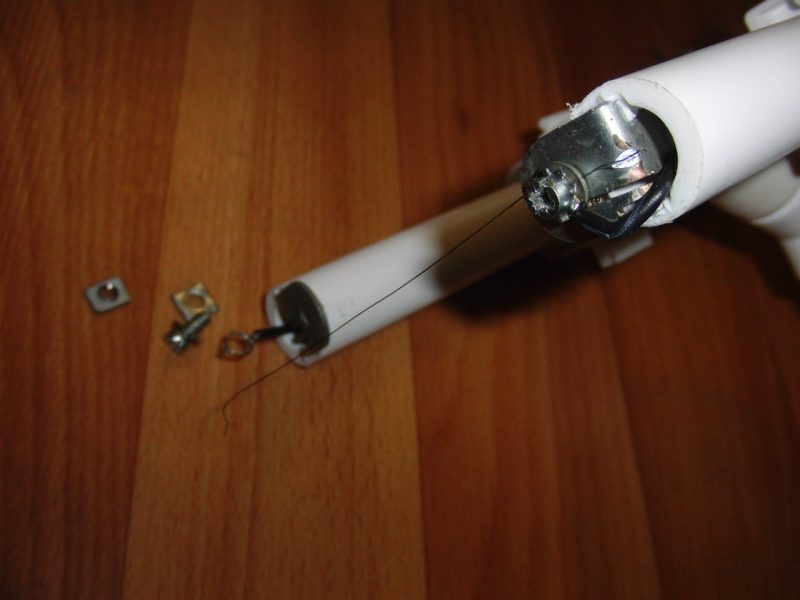

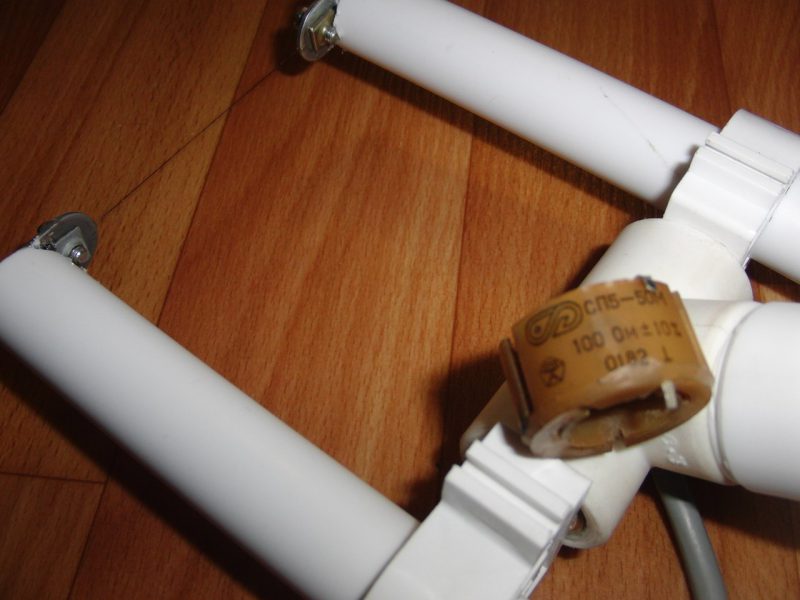

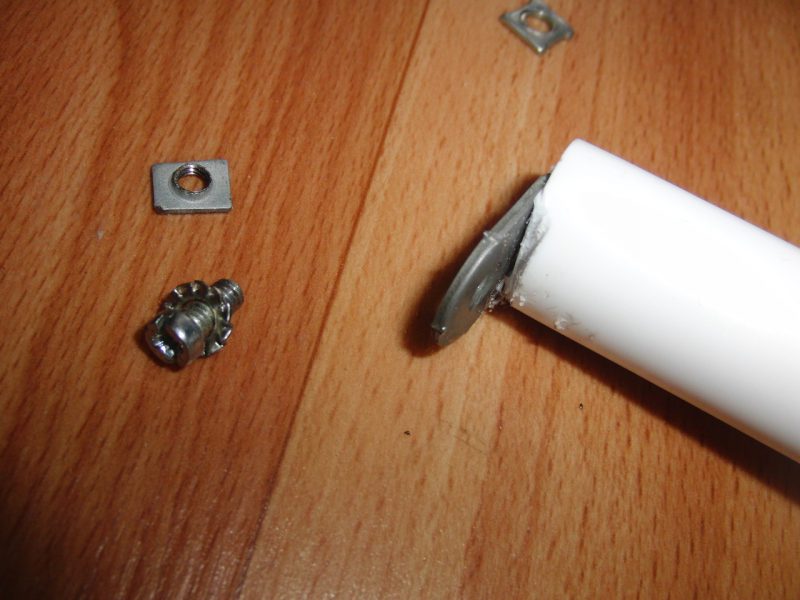

Нихромовая нить  можно взять с старого с переменного резистора СП-5. Крепим ее в  мебельных уголках, которые впаиваем в трубу путем нагрева.

 Изготовление резака для пенопласта из полипропиленовых труб


Осторожней в работе!

Будьте осторожны в работе. чтобы не обжечься горячей нихромовой нитью.

 Изготовление резака для пенопласта из полипропиленовых труб

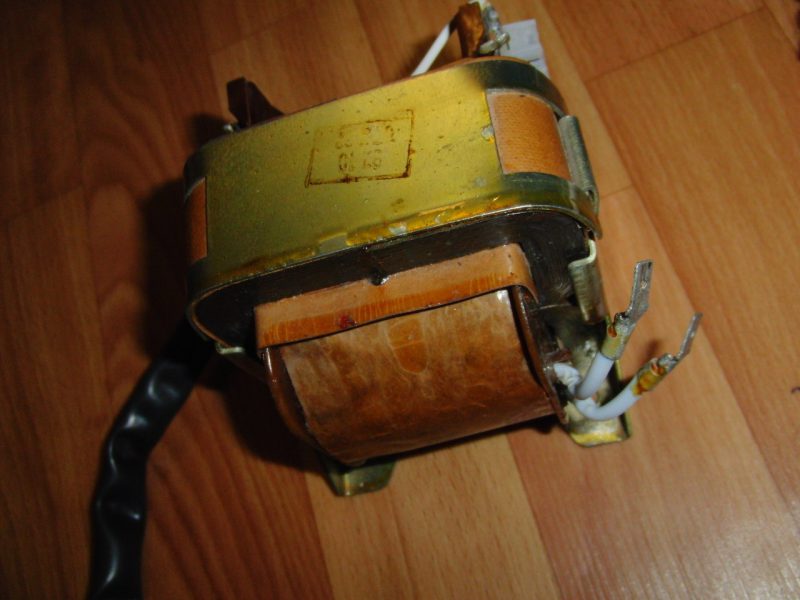

Источником питания выступает старый трансформатор мощностью около 150 Вт, один из выводов  которого имеет напряжение 2.5 Вольта. Такое напряжение для человека безопасно. Но, есть риск обжечься горячей нитью нихрома.

Кстати, сама нихромовая нить, докрасна не раскаляется, но при этом легко плавит пенопласт.

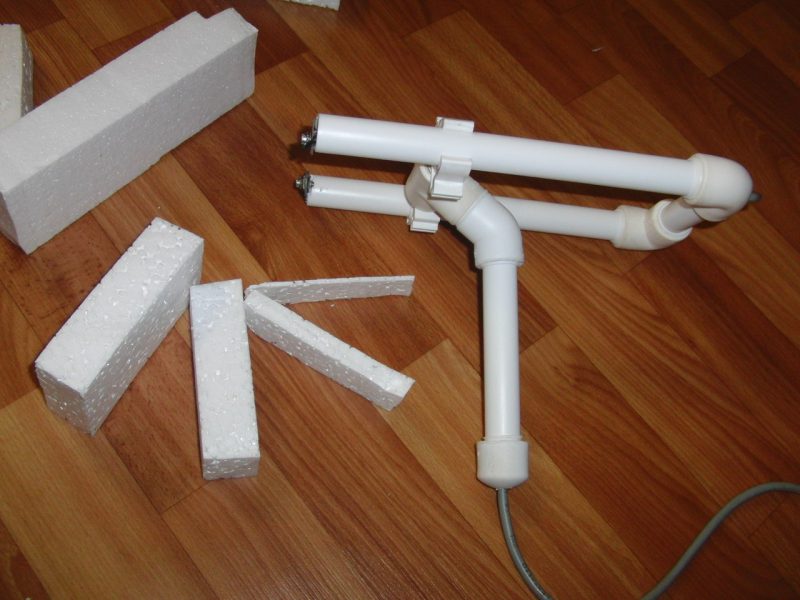

Немного поэкспериментировав  с самодельным резаком - можно получить опыт и нарезать полоски и фигурки из пенопласта ровными слоями.

 Изготовление резака для пенопласта из полипропиленовых трубИзготовление резака для пенопласта из полипропиленовых труб

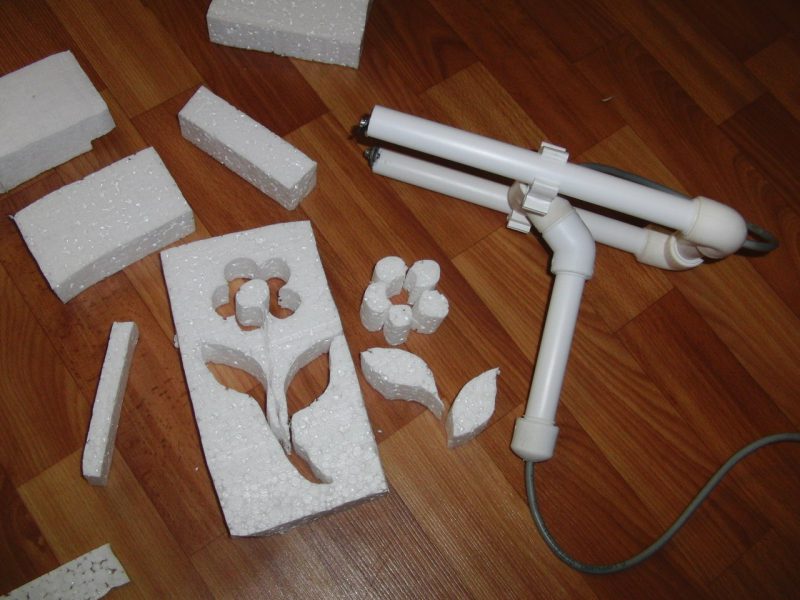

Таким самодельным резаком можно выжигать и рисунки. Для этого в середине детали предварительно прожигаем отверстие нагретой спицей, вставляем нить нихрома и только после этого закрепляем ее в держателе.

 Резак для пенопласта из полипропиленовых труб


Резак для пенопласта готов, можно и использовать по назначению.
