Простое приспособление для зачистки проводов

  • Опубликовано: 20 февраля 2018

Простое приспособление для зачистки проводов


Как легко изготовить приспособление для зачистки проводов.


Всем Доброго времени суток!


Сегодня хочу показать и рассказать вам, как изготовить простое приспособление для зачистки проводов.


Я как и многие часто занимаюсь пайкой радиодеталей, и в основном приходится паять большое количество проводов, но перед тем как их паять нам с вами необходимо их зачищать, кто-то для этого использует специализированный инструмент, кто-то, как я, использую канцелярский нож, или просто зубы (что крайне не рекомендуется), в общем, у каждого свои методы. Я давно задался идеей изготовить что-то подобное, простое и эффективное, которое бы выполняло свои функции при минимальных затратах.

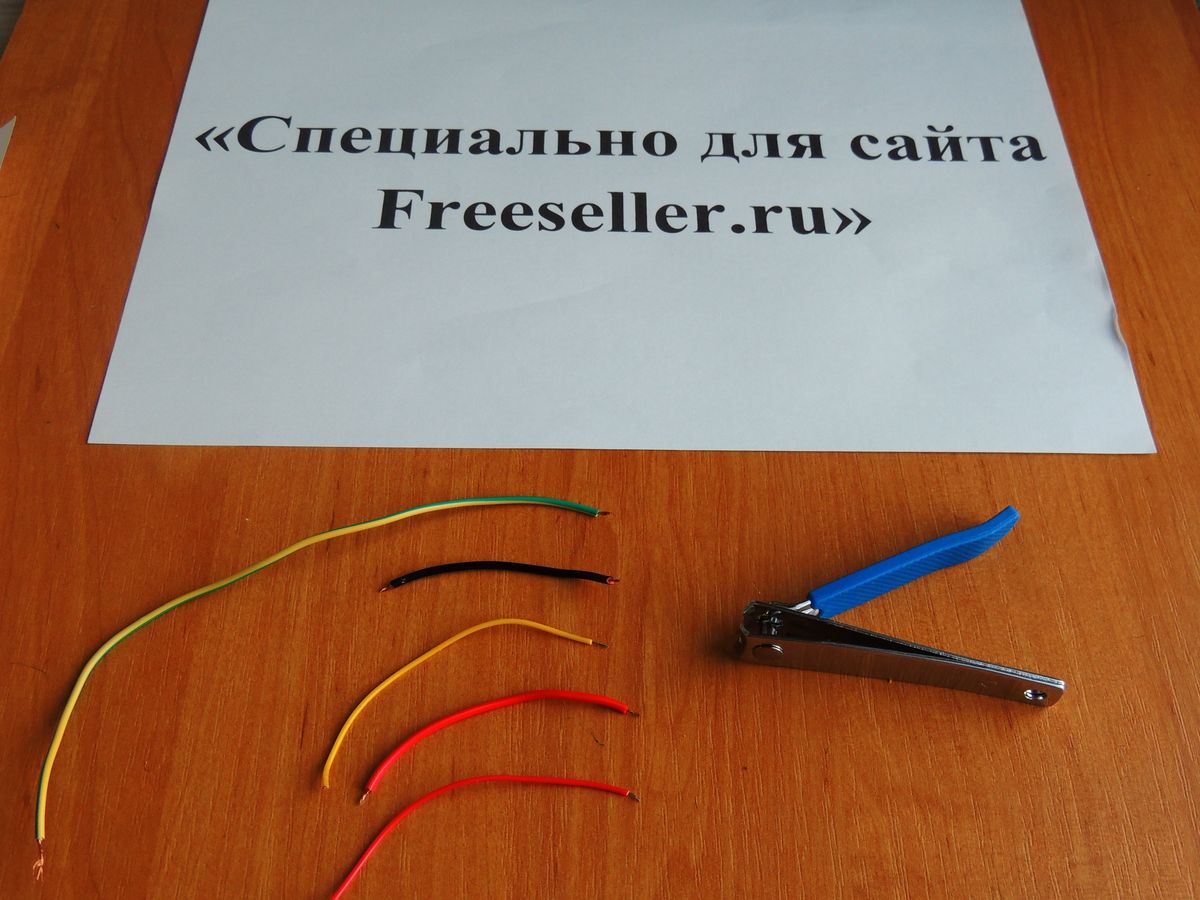

Приспособление для зачистки проводов из кусачек для ногтейПриспособление для зачистки проводов из кусачек для ногтей
Приспособление для зачистки проводов из кусачек для ногтейПриспособление для зачистки проводов из кусачек для ногтей


Ну а теперь меньше слов, и перейдем к изготовлению самоделки!

Материалы и инструменты

Нам потребуется следующее

Инструмент

  • две руки :);
  • надфели;
  • бормашинки с режущим диском.

Материалы

  • кусачки для ногтей (клипсеры).

Изготовление приспособления

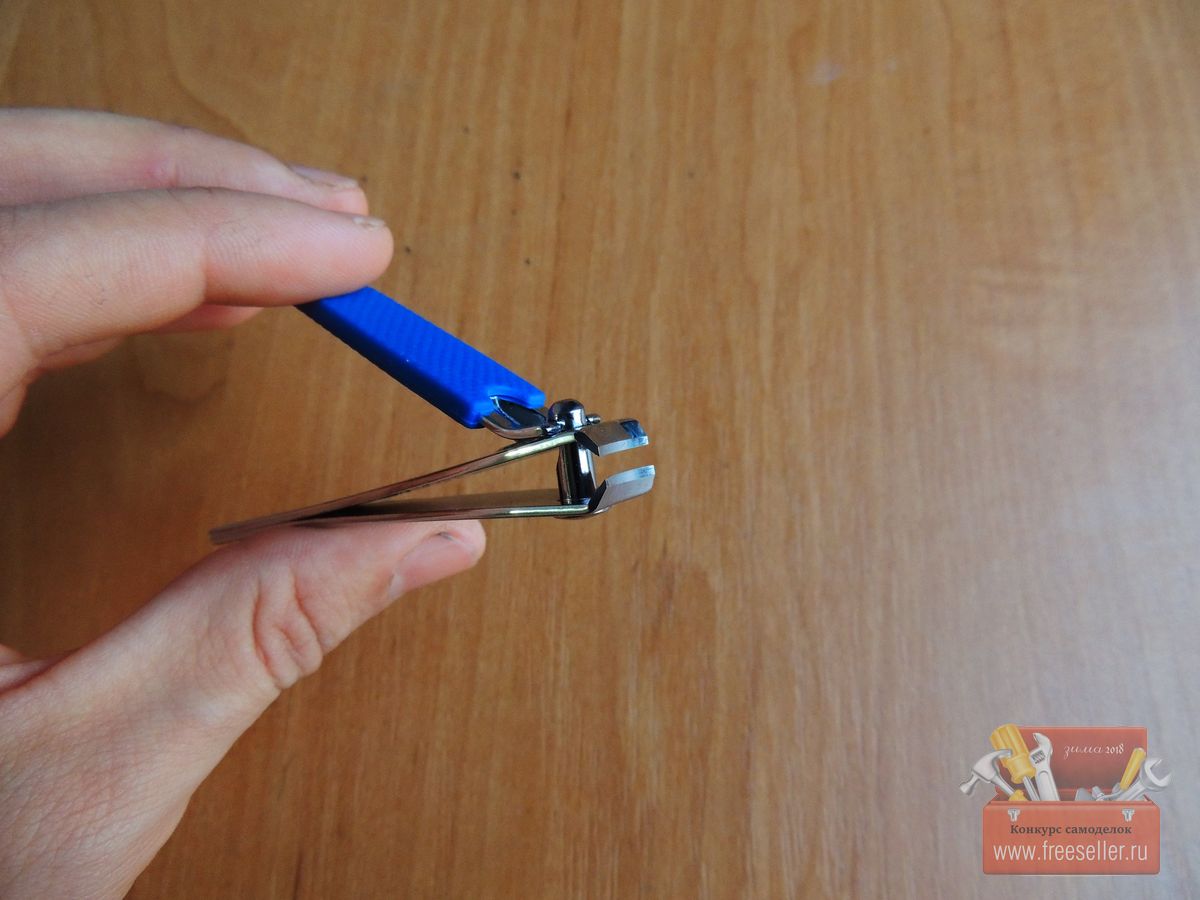

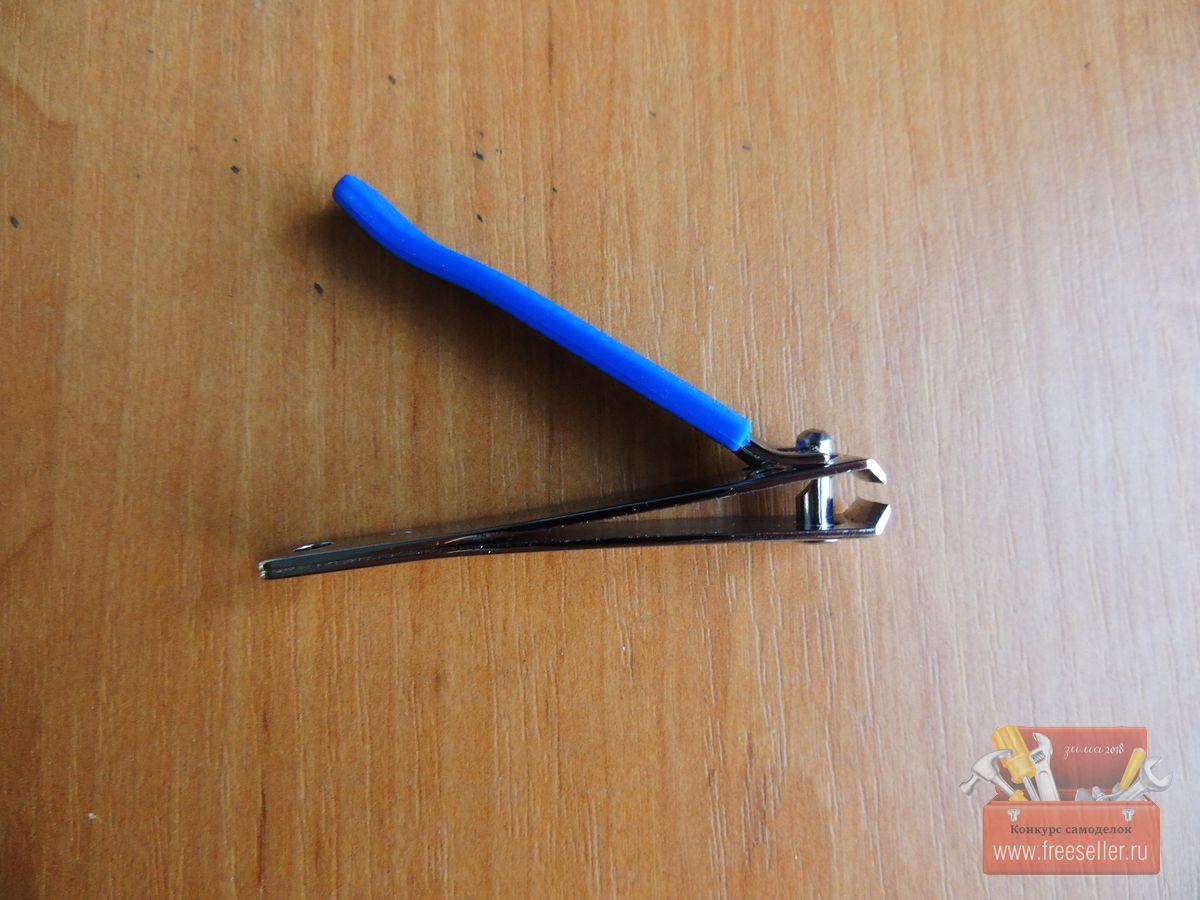

И так, берем в руки всеми нам знакомые кусачки для ногтей.

Кусачки для ногтейКусачки - для ногтей

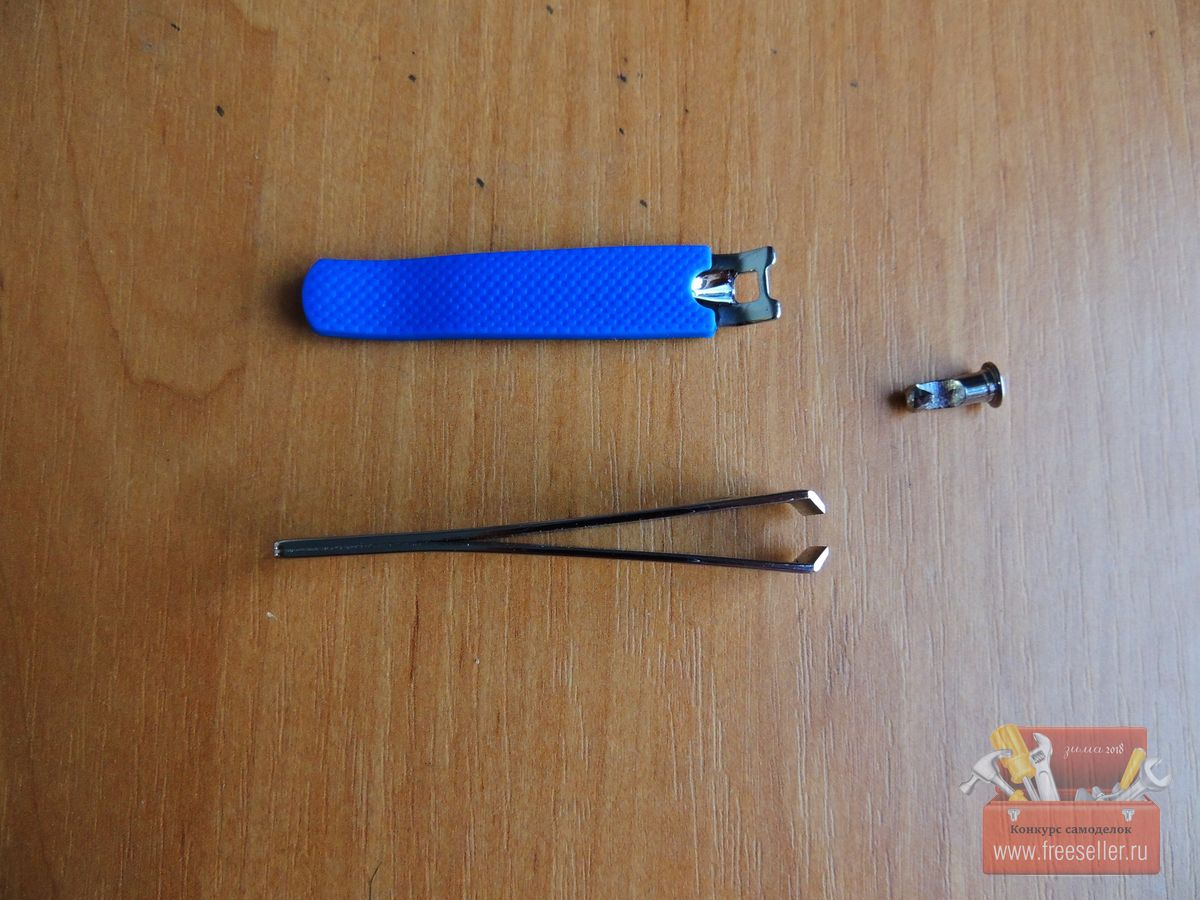

Разбираем за составляющие детали.

Разборка кусачек для ногтей

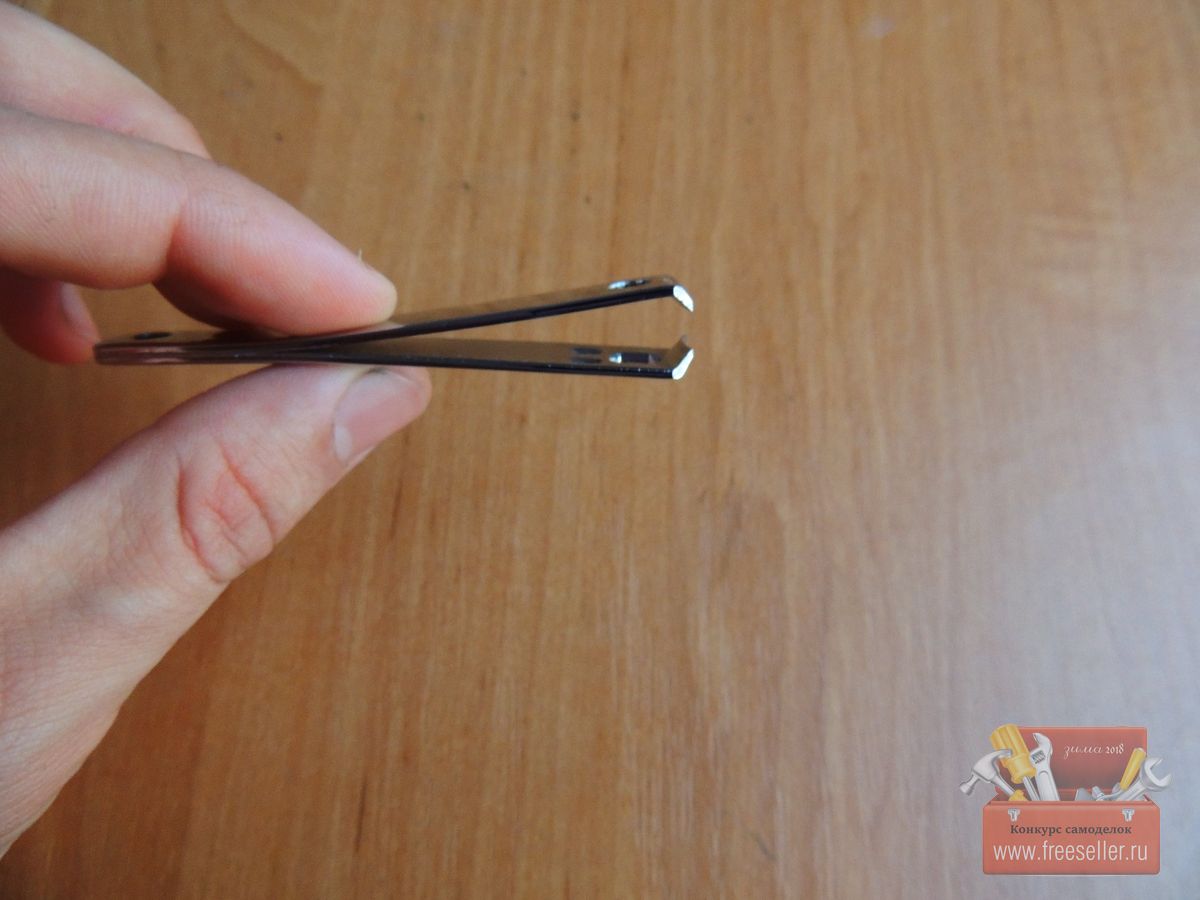

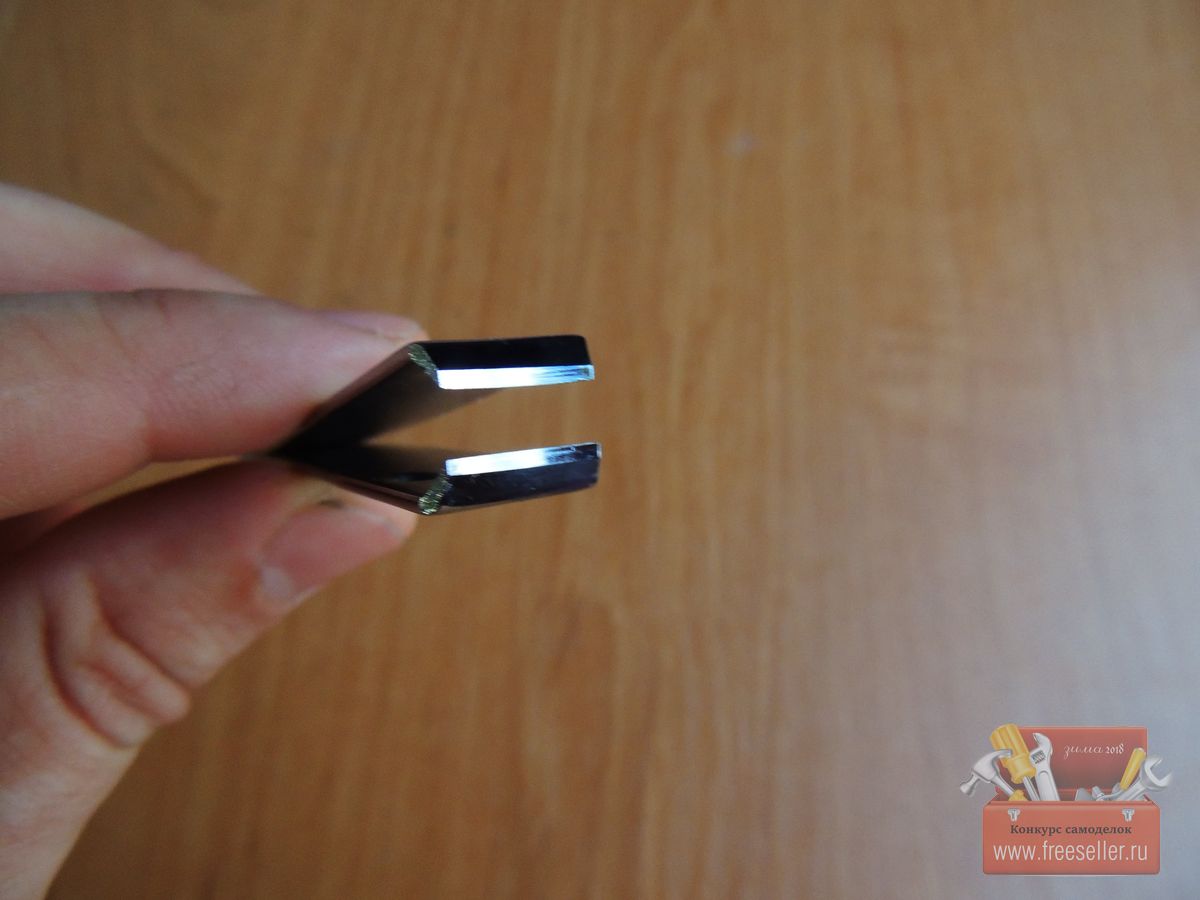

Нам понадобится режущая часть.


Режущая часть кусачек для ногтейРежущая часть кусачек для ногтей

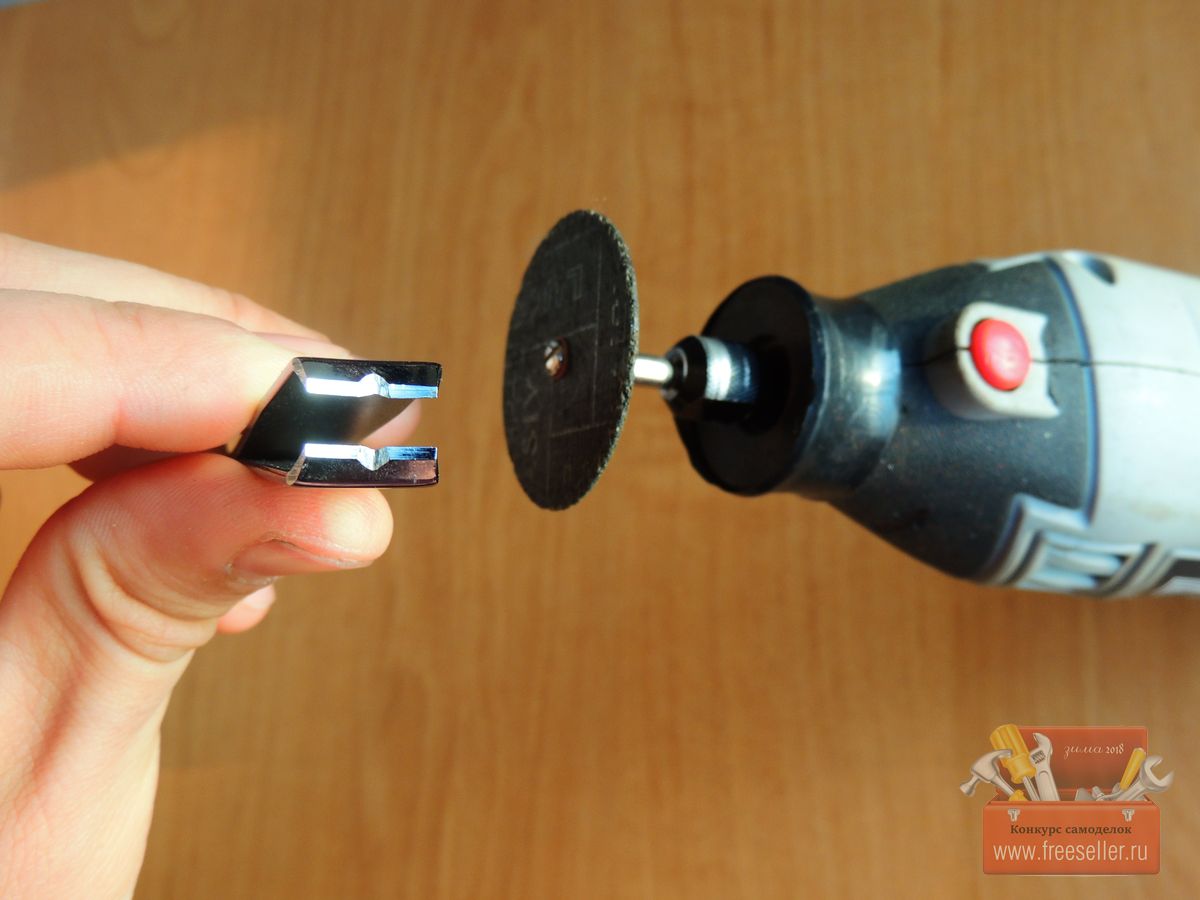

Далее при помощи надфилей, или в моем случае бормашинки (что намного быстрее) делаем небольшие канавки по центру режущей части.

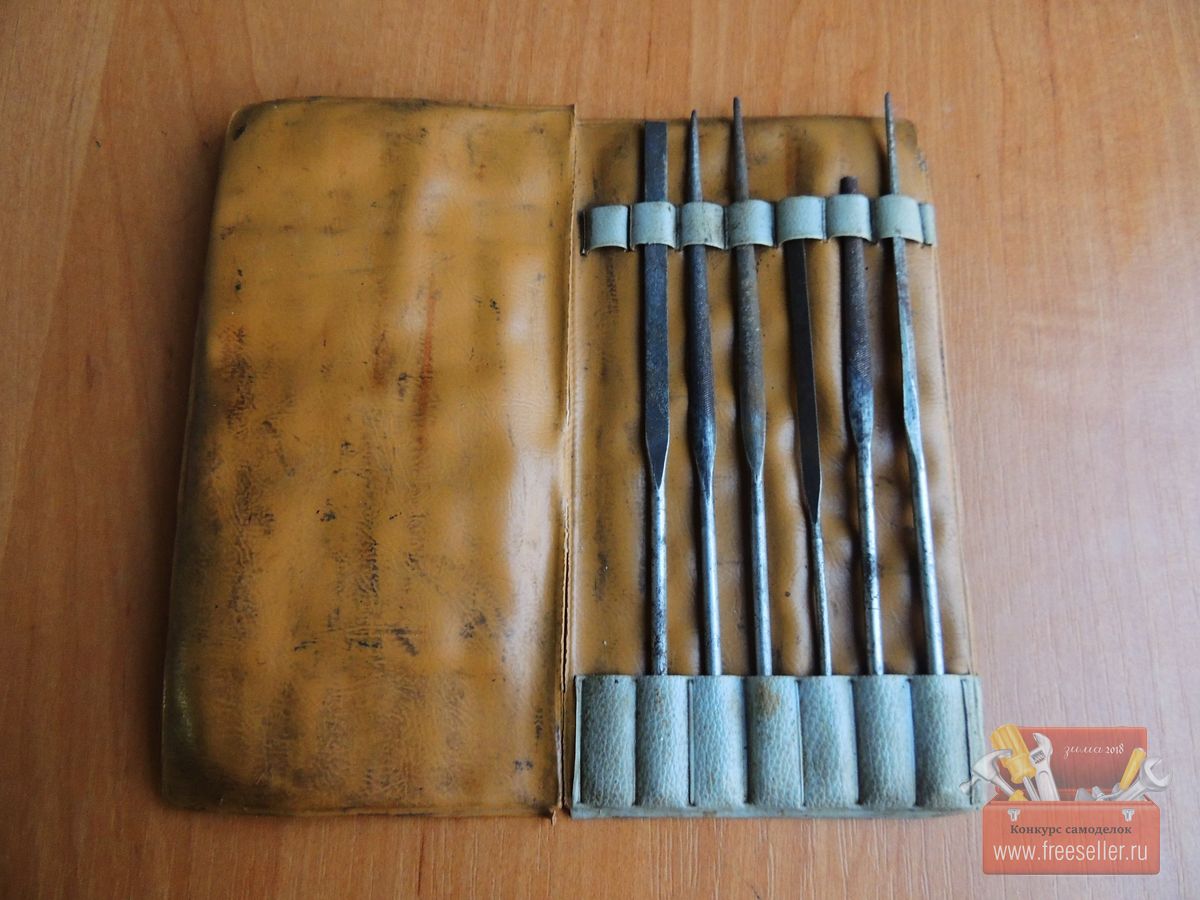

Набор надфилейИзготовление приспособления для снятия изоляции с проводов

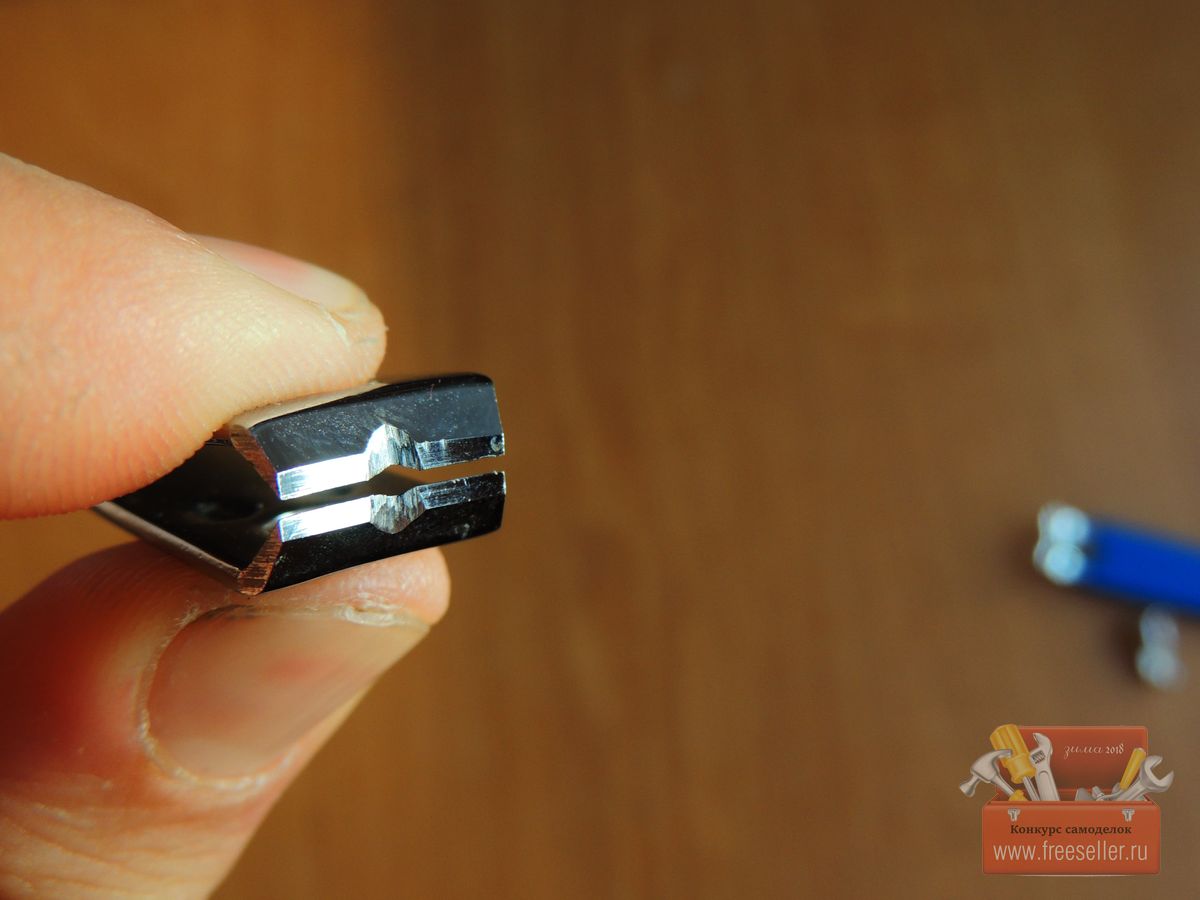

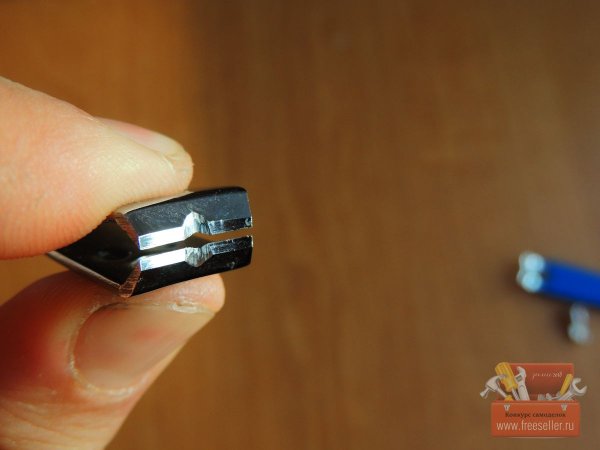

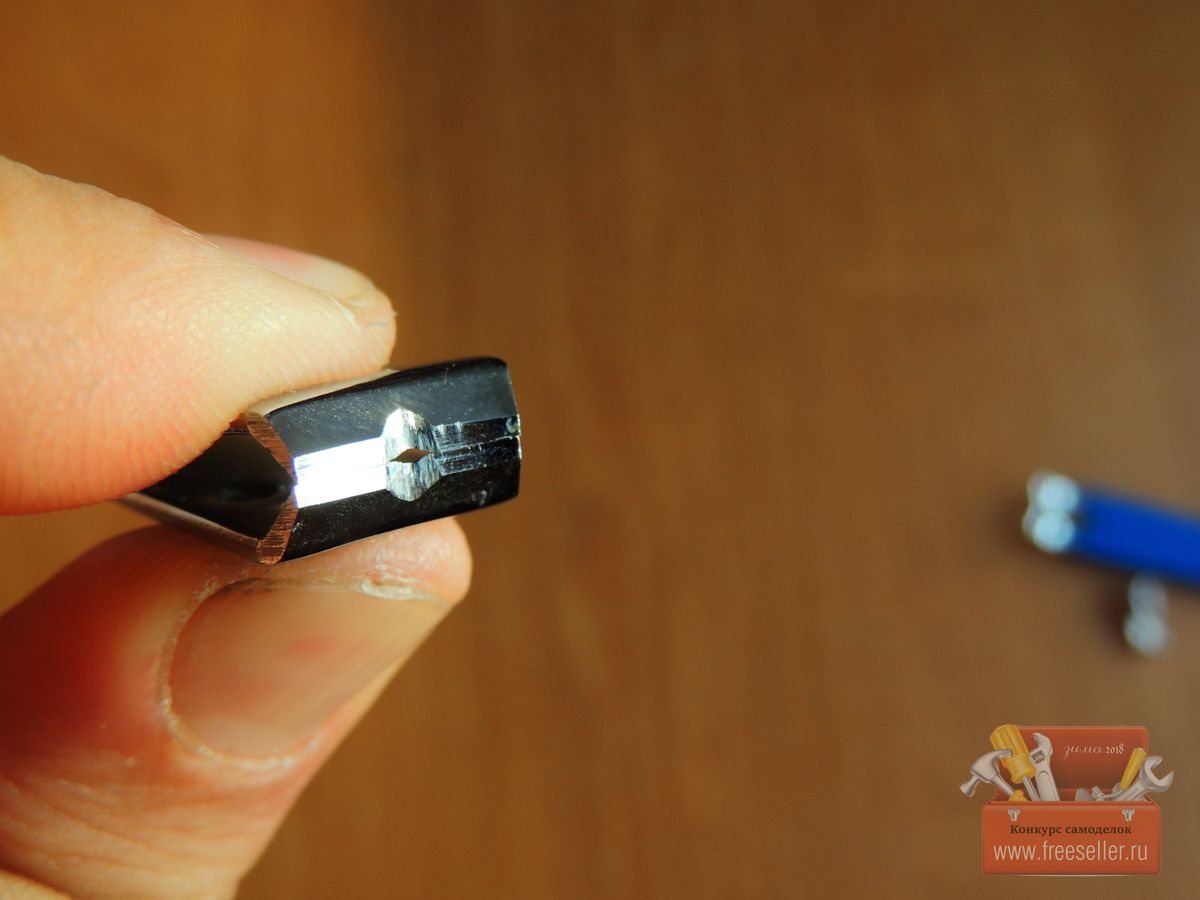

Глубина канавок должна быть небольшая, ориентируйтесь на толщину жилы используемого кабеля.

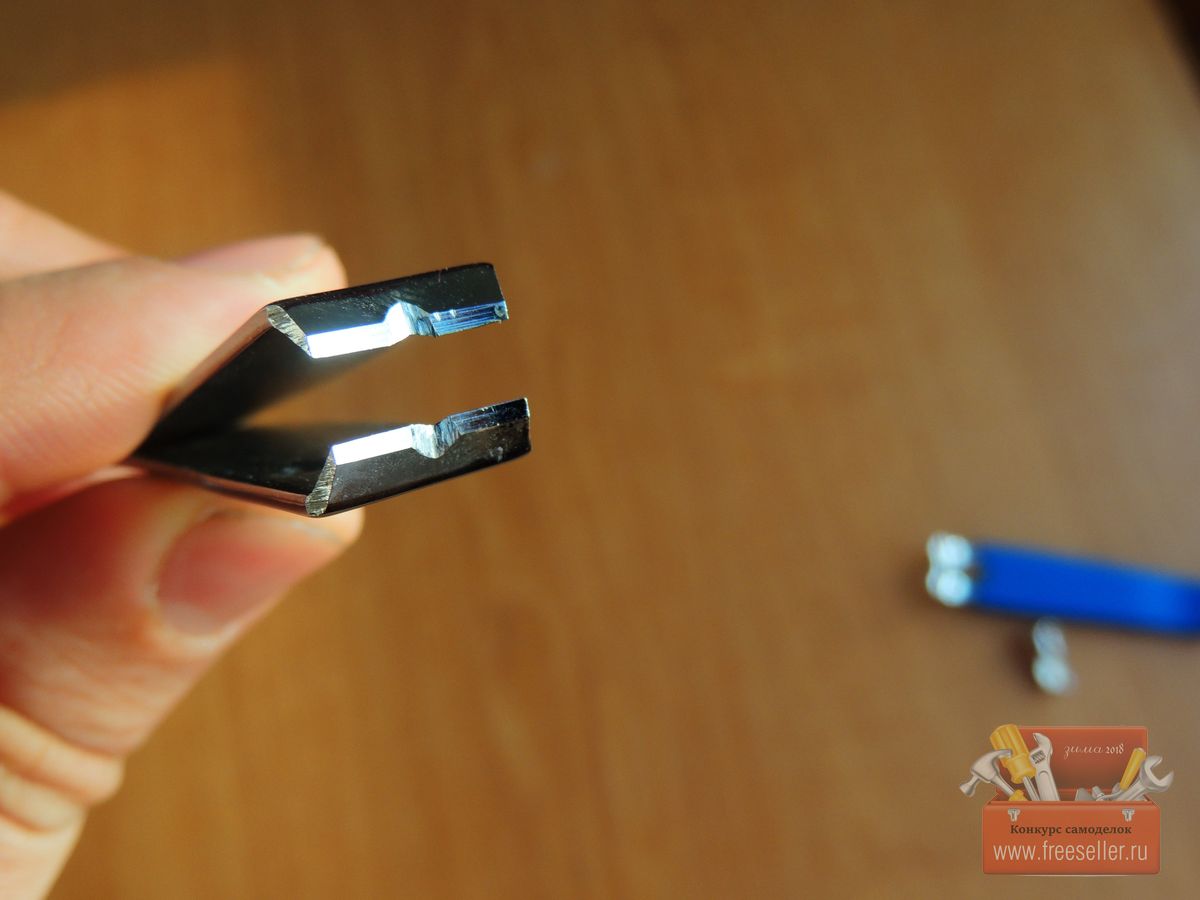

Изготовление приспособления для снятия изоляции с проводовИзготовление приспособления для снятия изоляции с проводов
Изготовление приспособления для снятия изоляции с проводов

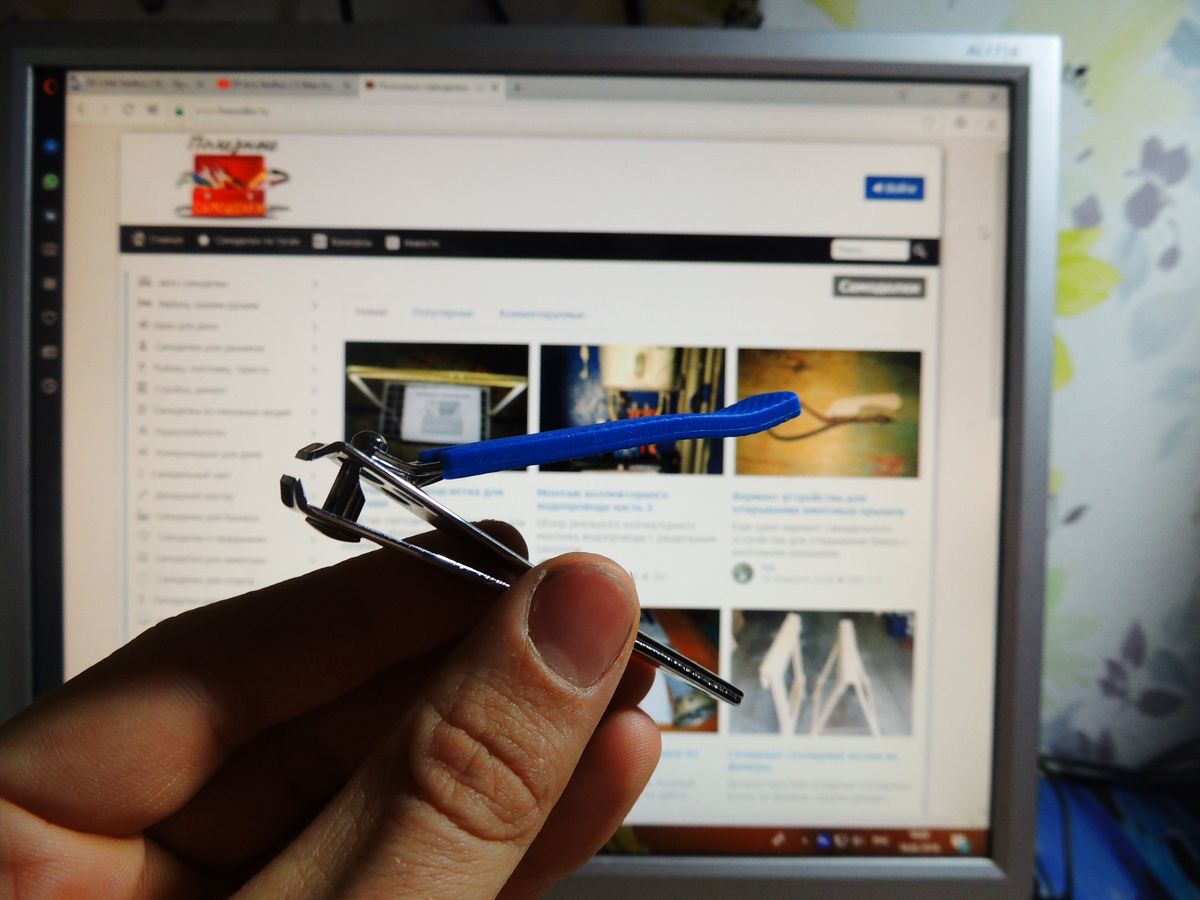

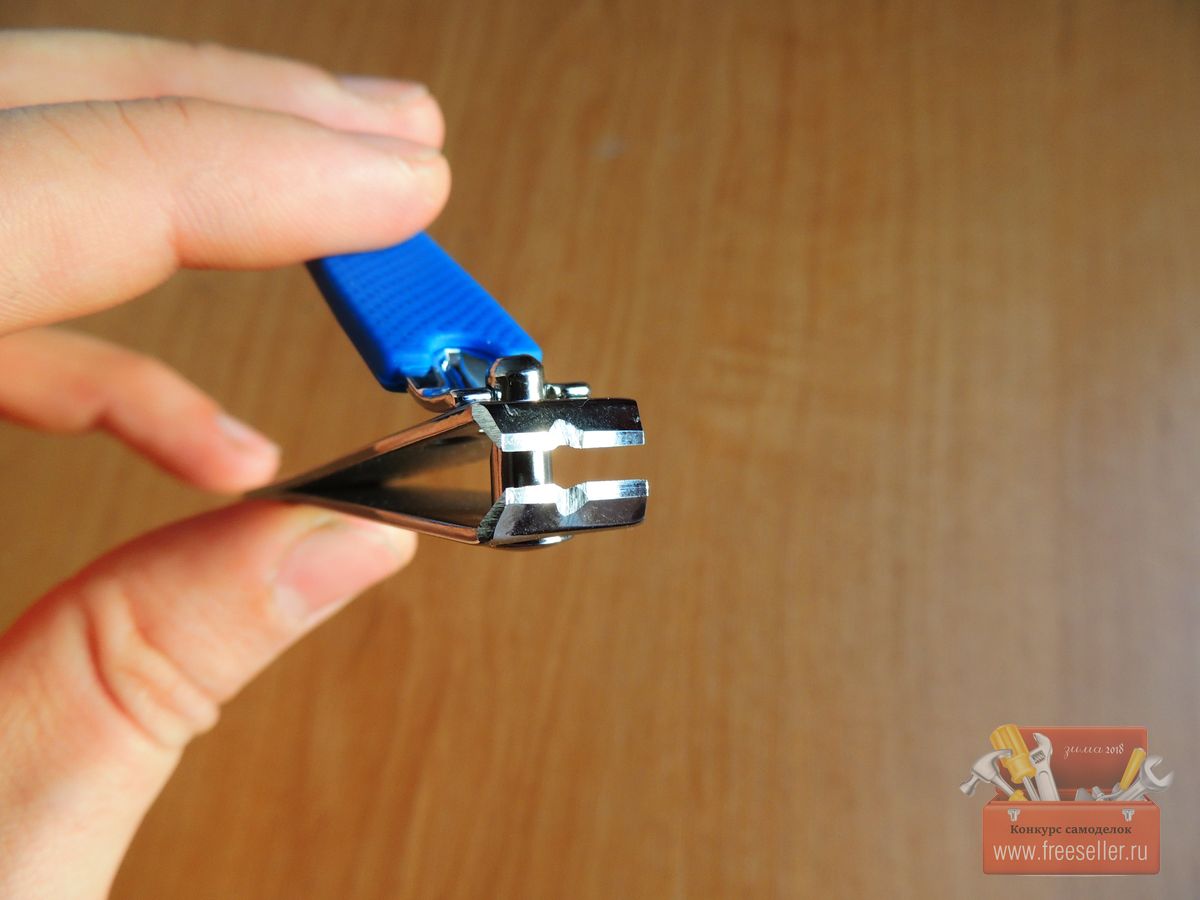

Когда добились нужного выреза, собираем наше приспособление, и смотрим, что получилось.

Тестирование приспособления

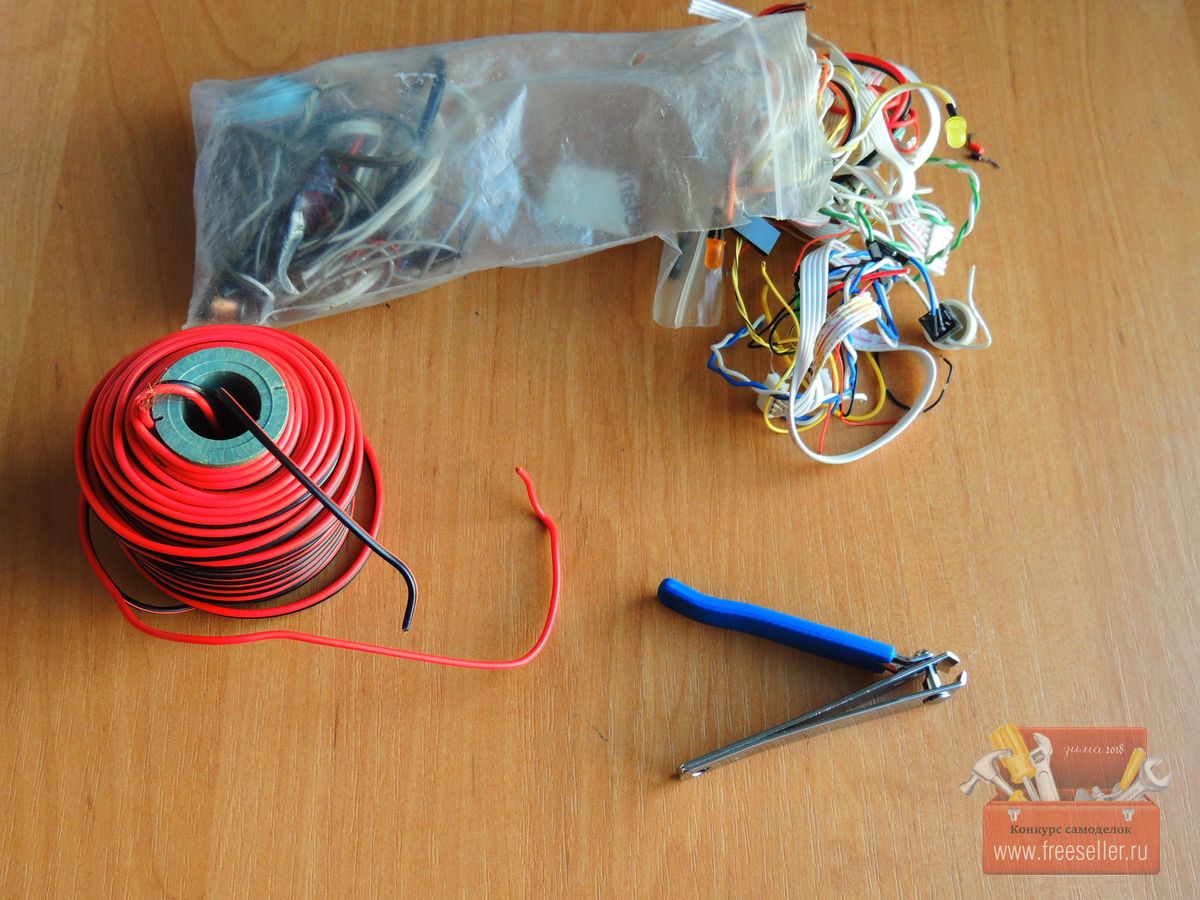

Теперь немного протестируем наше приспособление, я взял провода, которые часто использую

Приспособление для зачистки проводов своими рукамиПриспособление для зачистки проводов своими руками

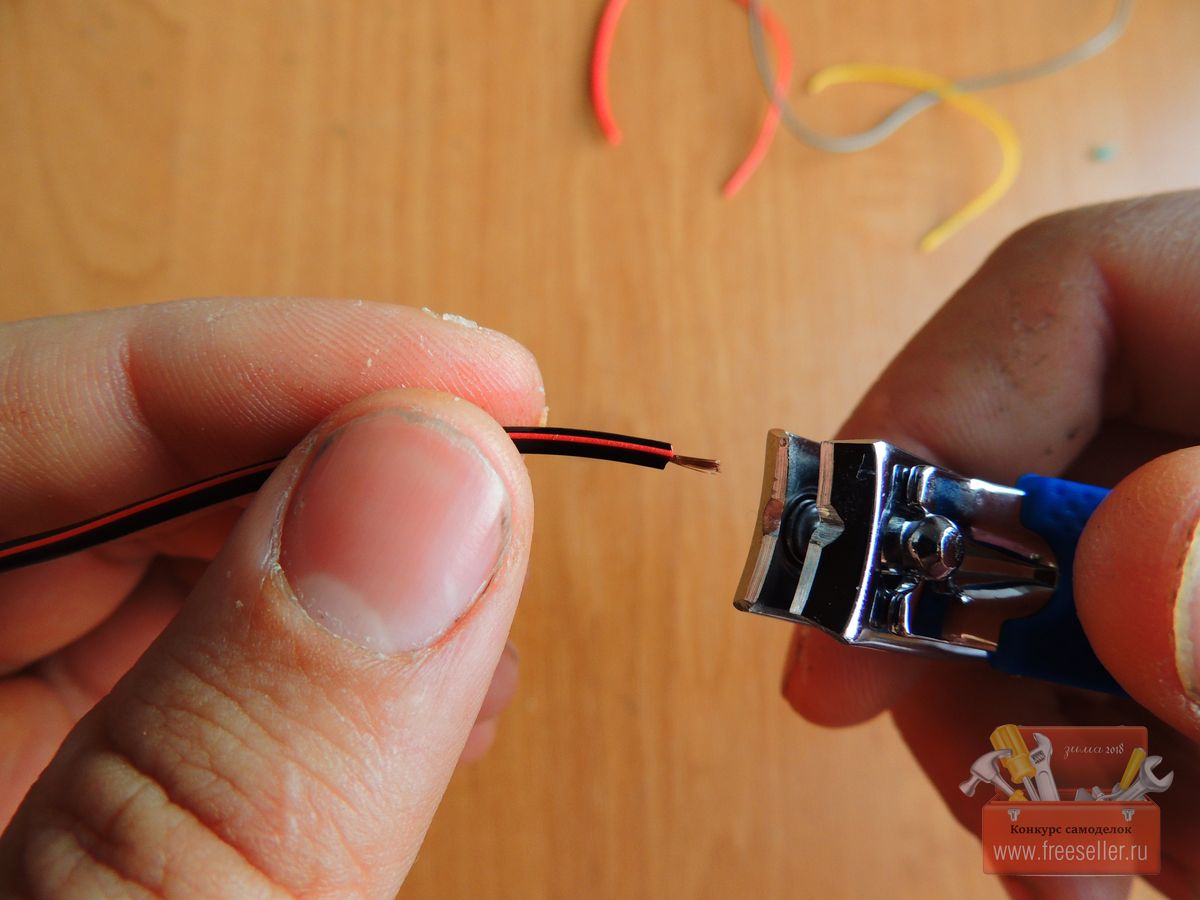

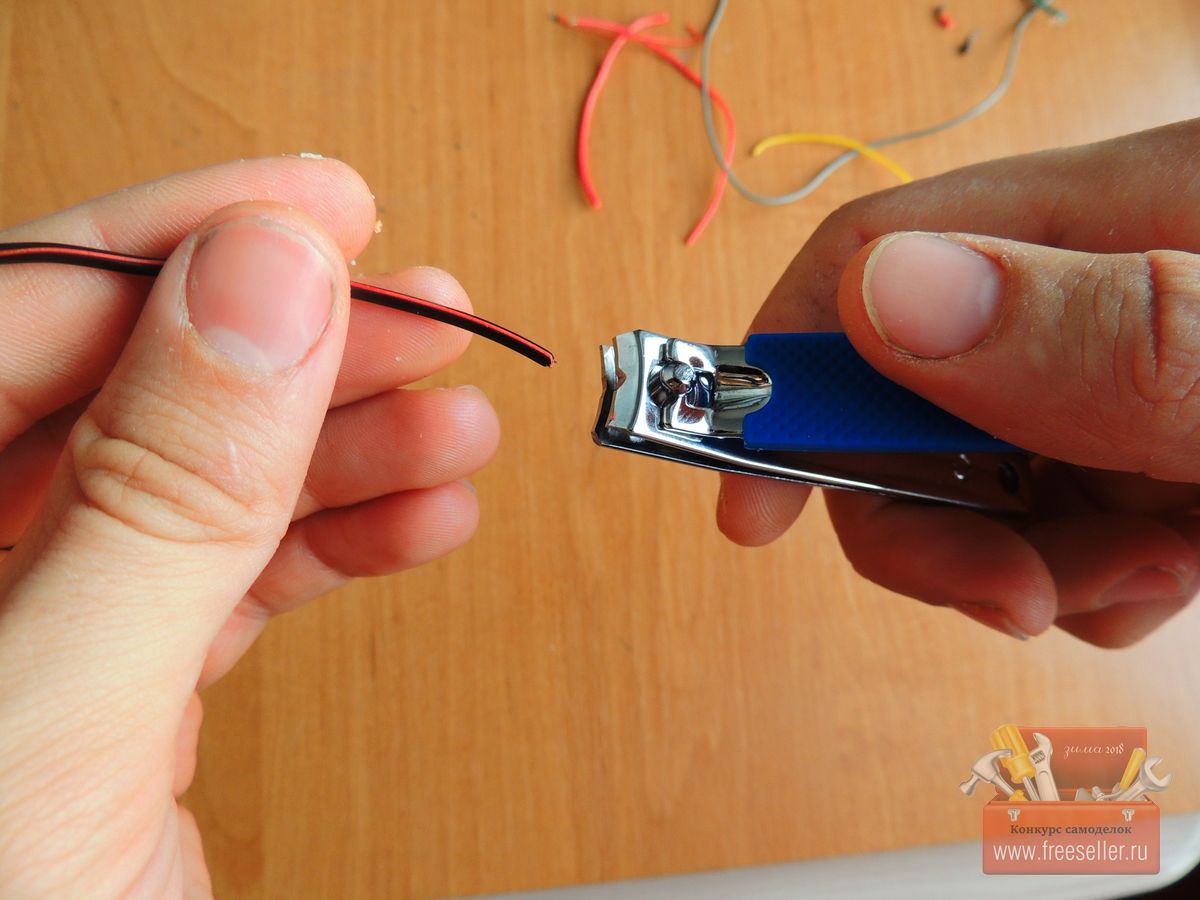

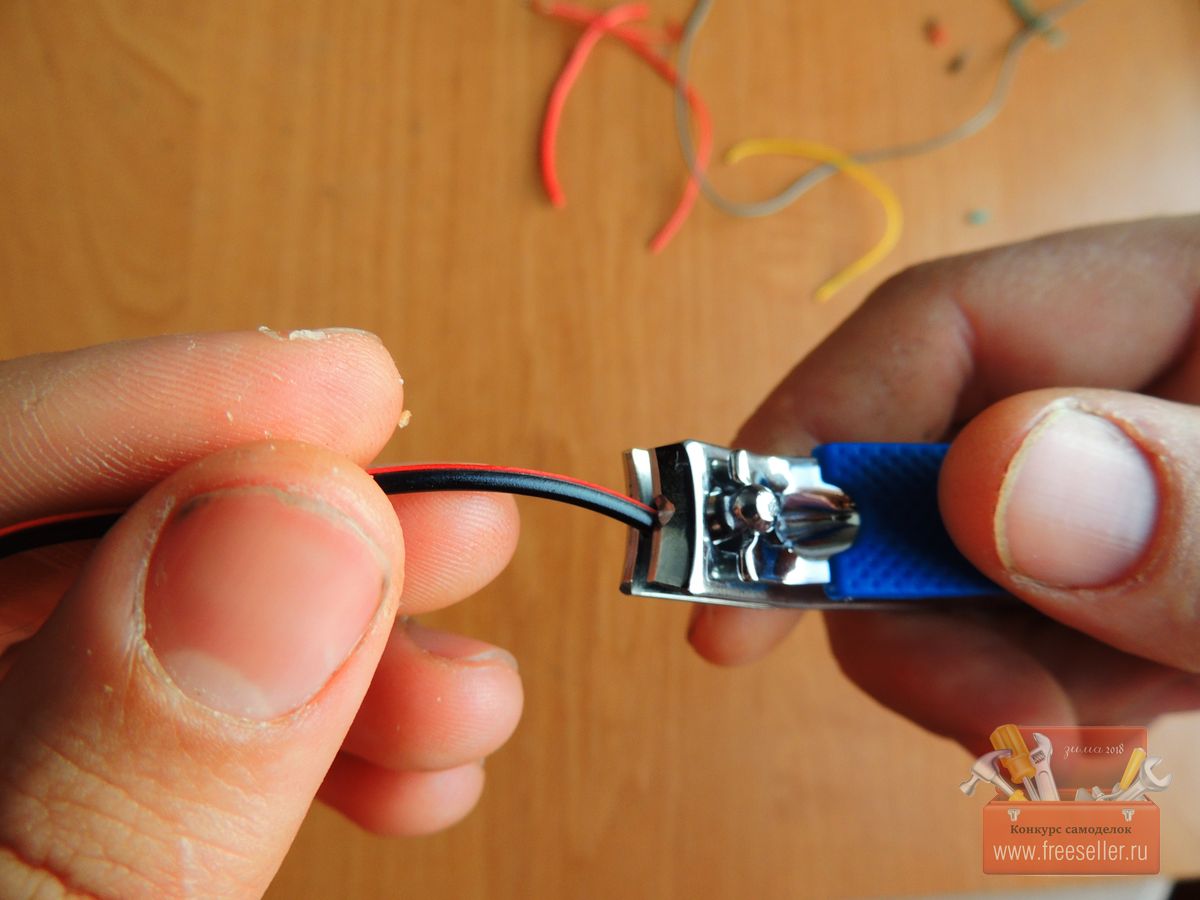

Принцип работы довольно прост, вставляем провод по центру выреза, прижимаем, и тянем на себя, и получаем зачищенный провод.

Приспособление для зачистки проводов своими рукамиПриспособление для зачистки проводов своими рукамиПриспособление для зачистки проводов своими рукамиПриспособление для зачистки проводов своими руками

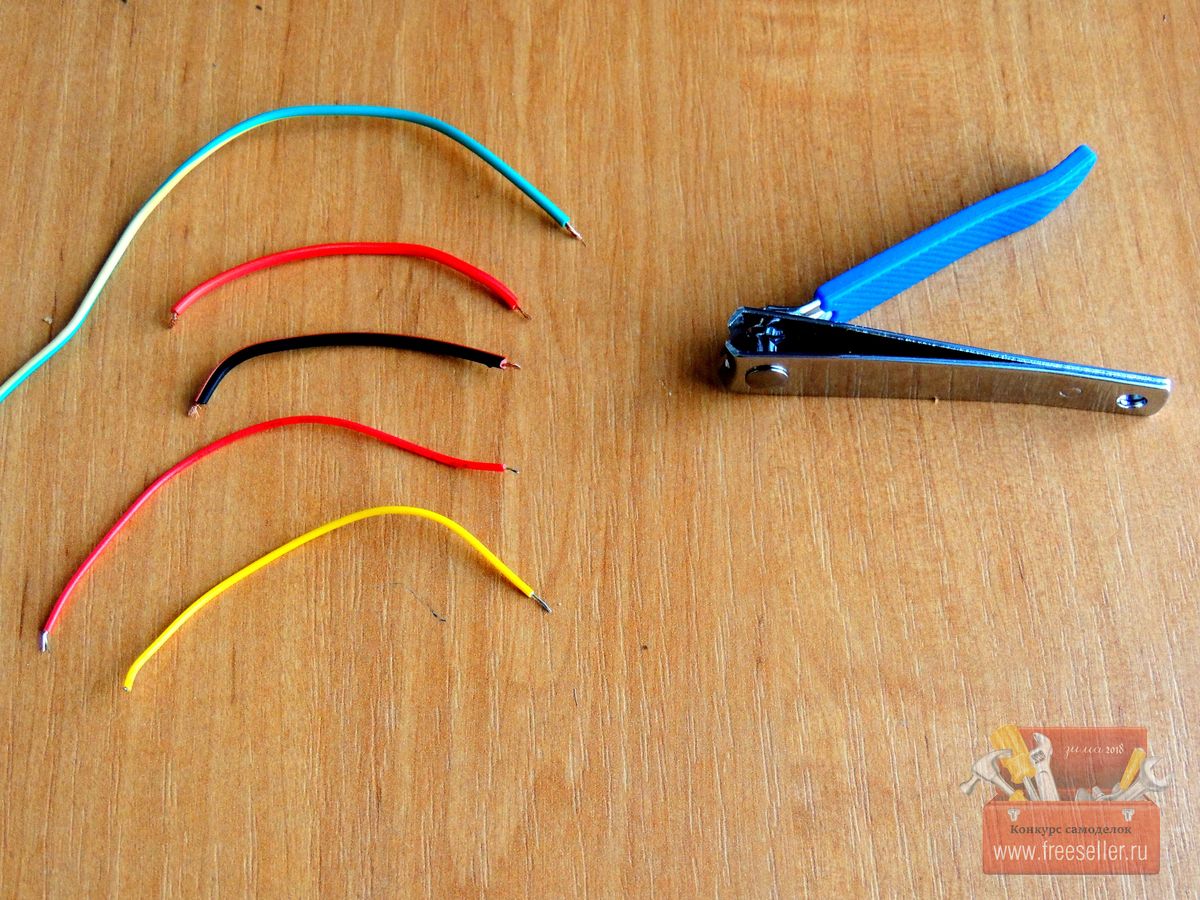

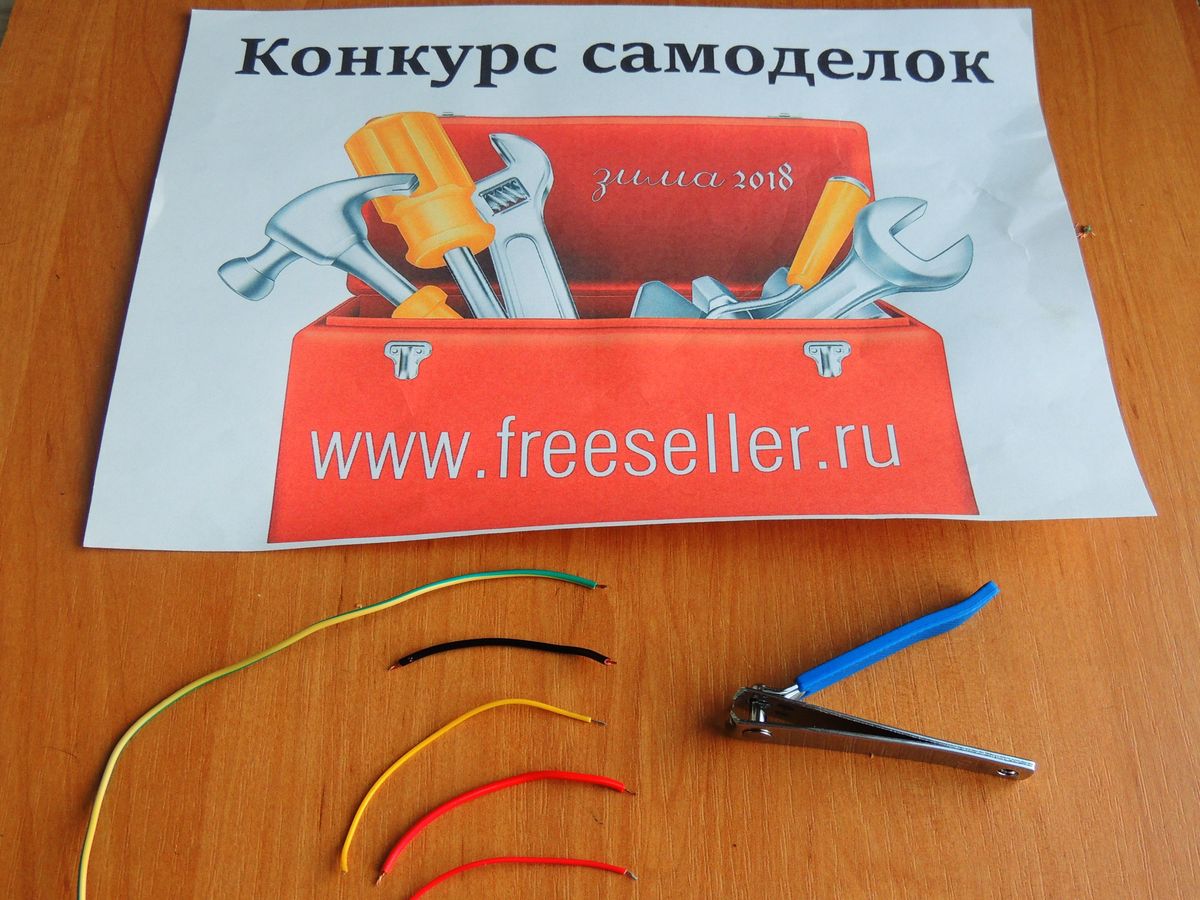

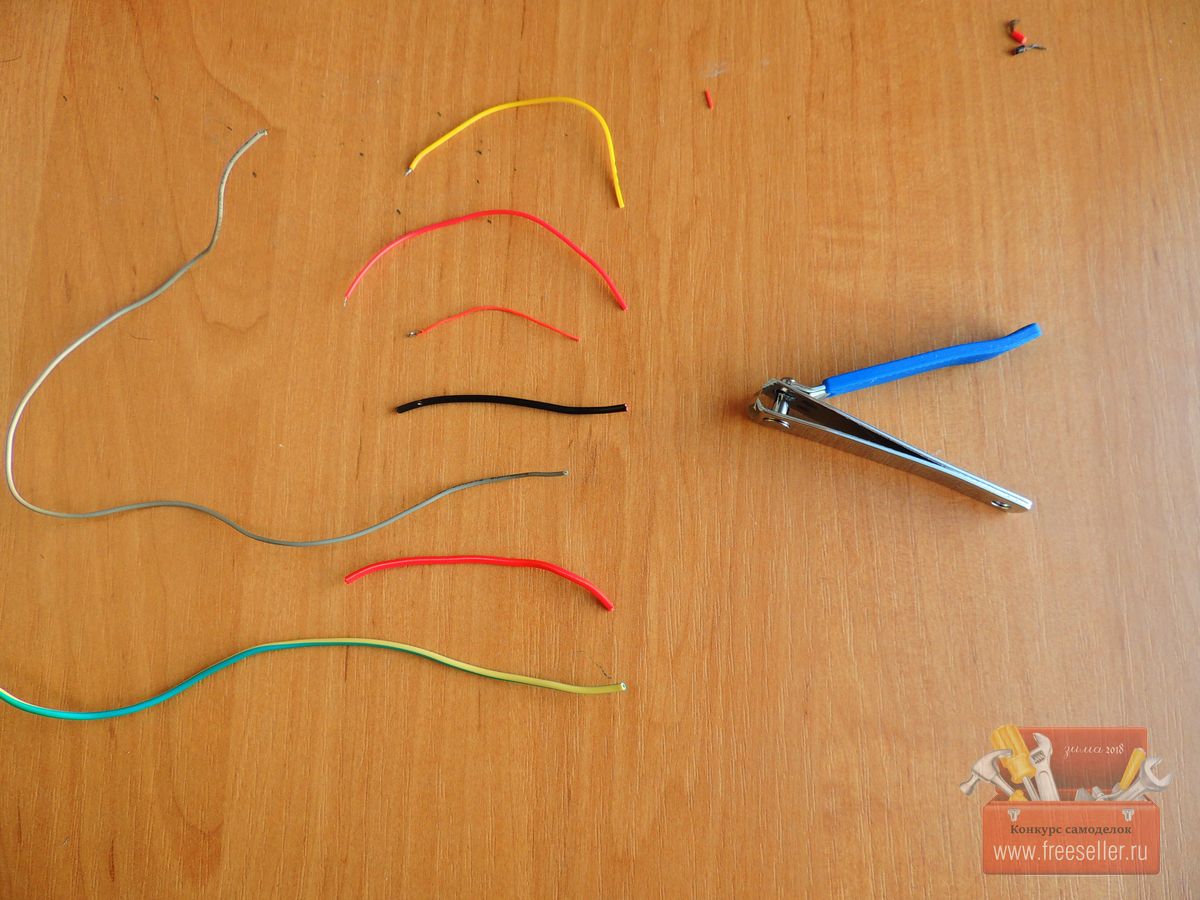

Все провода, которые показаны на фото были благополучно зачищены.

Самоделки. Приспособление для зачистки проводовСамоделки. Приспособление для зачистки проводовСамоделки. Приспособление для зачистки проводовПриспособление для зачистки проводов - конкурс самоделокПриспособление для зачистки проводов - конкурс самоделокПриспособление для зачистки проводов - freeseller.ru


Стоит сказать, что такое приспособление очень простое в изготовлении, при наличии ненужных щипцов для ногтей и простых инструментов, его сможет изготовить каждый, при этом затраты будут сведены к нулю.

Данный инструмент меня полностью устраивает, так как он имеет маленькие размеры, и хорошо выполняет свое предназначение.

На этом заканчиваю свою статью!


Всем спасибо за внимание!

До новых встреч!
