Магнитный держатель (уголок) для сварки своими руками

  • Опубликовано: 23 февраля 2018

https://santehnik63.ru


Простое и полезное приспособление в виде магнитного держателя (уголка) своими руками.


Привет всем любителям самоделок!


Сегодня хочу показать один из вариантов по изготовлению простого магнитного уголка (держателя) для сварочных работ. Идея конечно не новая, есть много модификаций данной самоделки, но по своему функционалу они практически не отличаются, а пользы от данной вещи можно получить довольно много, если учитывать, что при сварочных работах довольно часто приходится работать в одиночку. Собственно это  сподвигло меня на изготовление данного держателя. Где его можно будет применить, я опишу в конце статью.

Магнитный держатель для сварки своими рукамиМагнитный держатель для сварки своими руками

Необходимые материалы

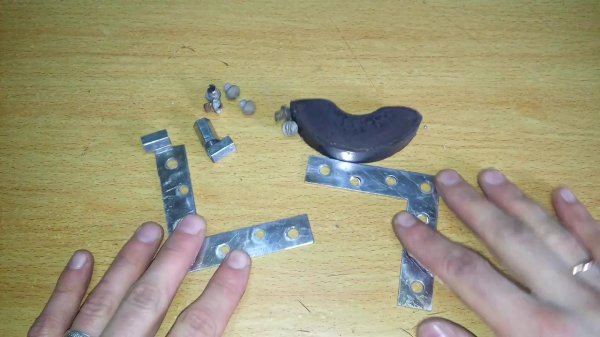

Для изготовления магнитного уголка потребуется:

  • два мебельных уголка
  • три удлиненные гайки
  • шесть болтиков
  • половина магнита (лучше конечно использовать неодимовый)


Изготовление сварочного уголка

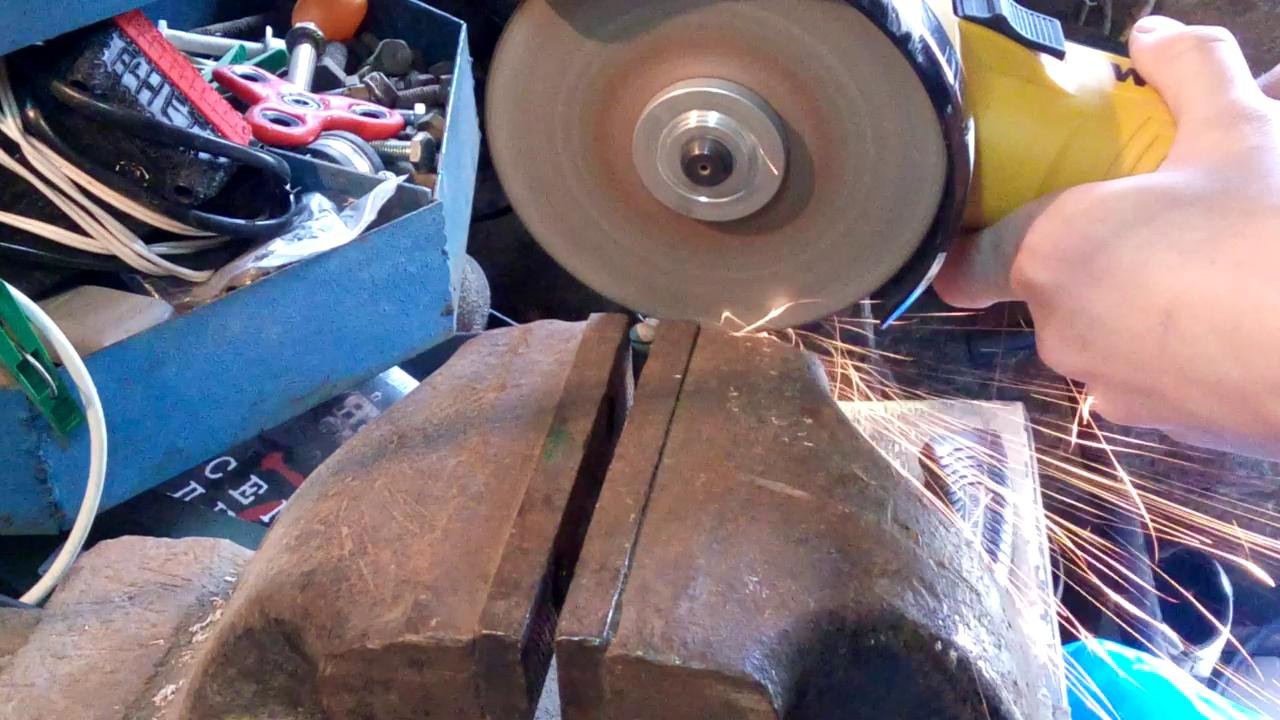

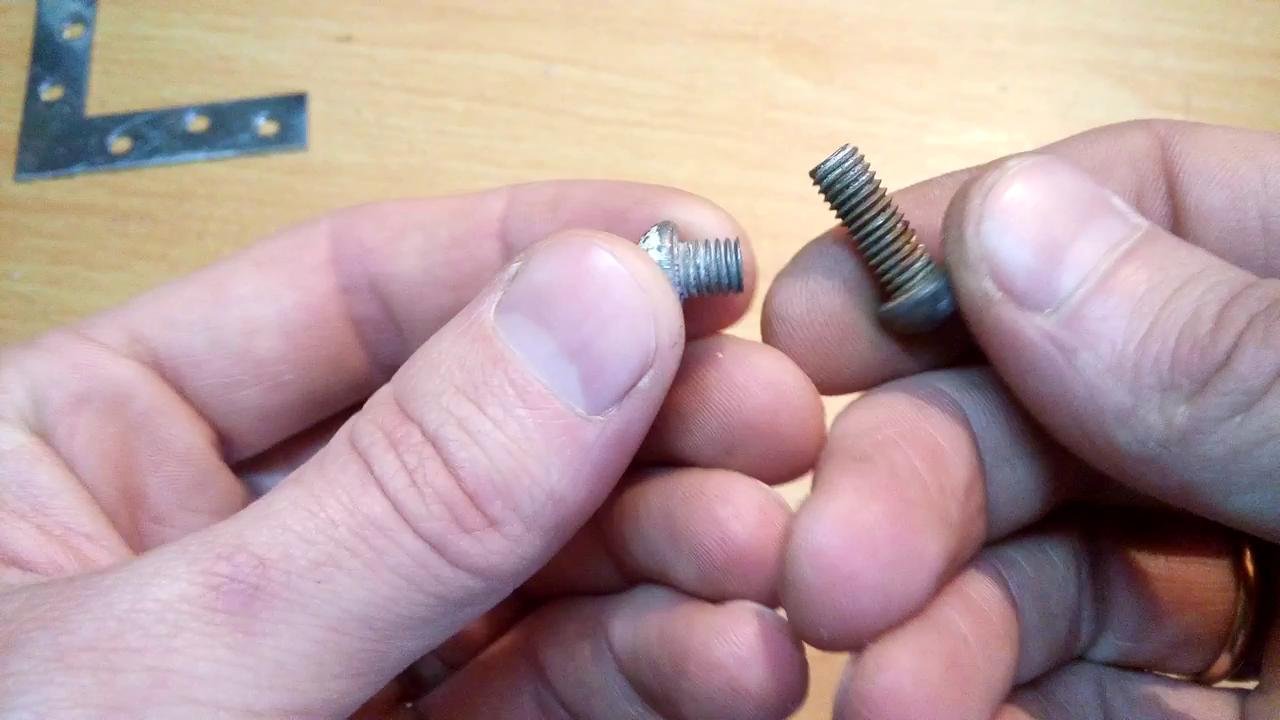

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

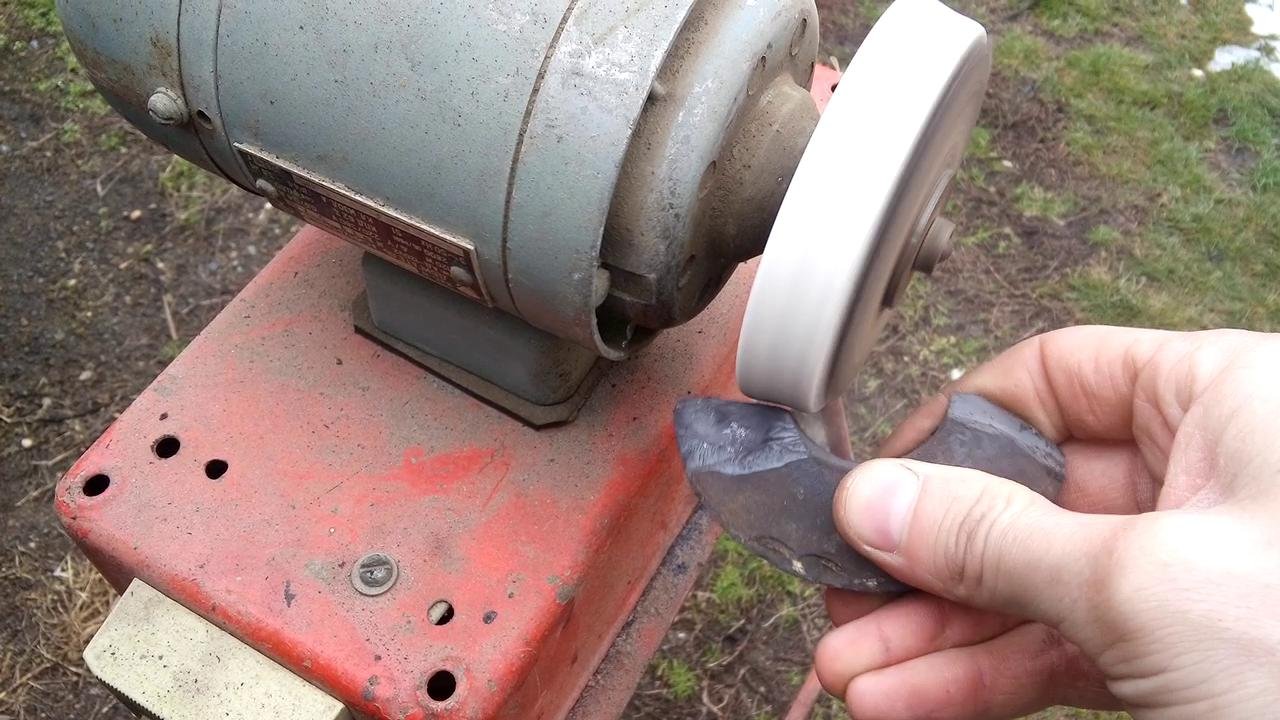

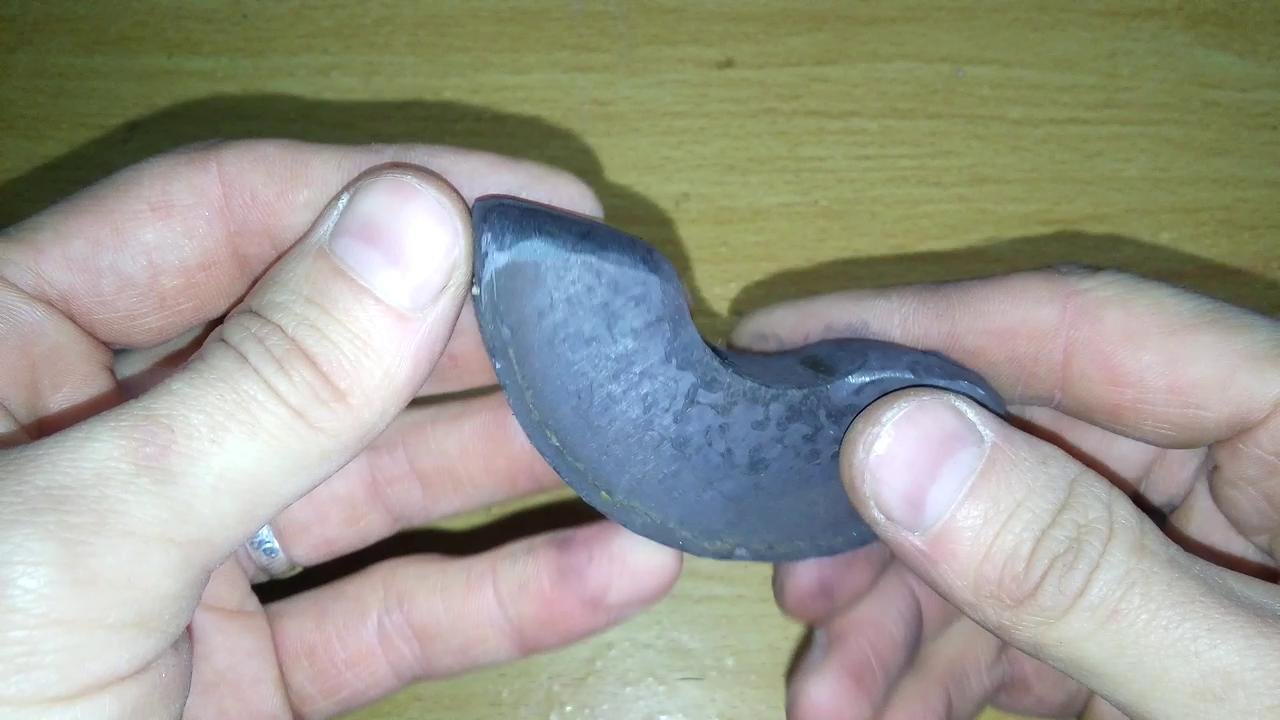

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

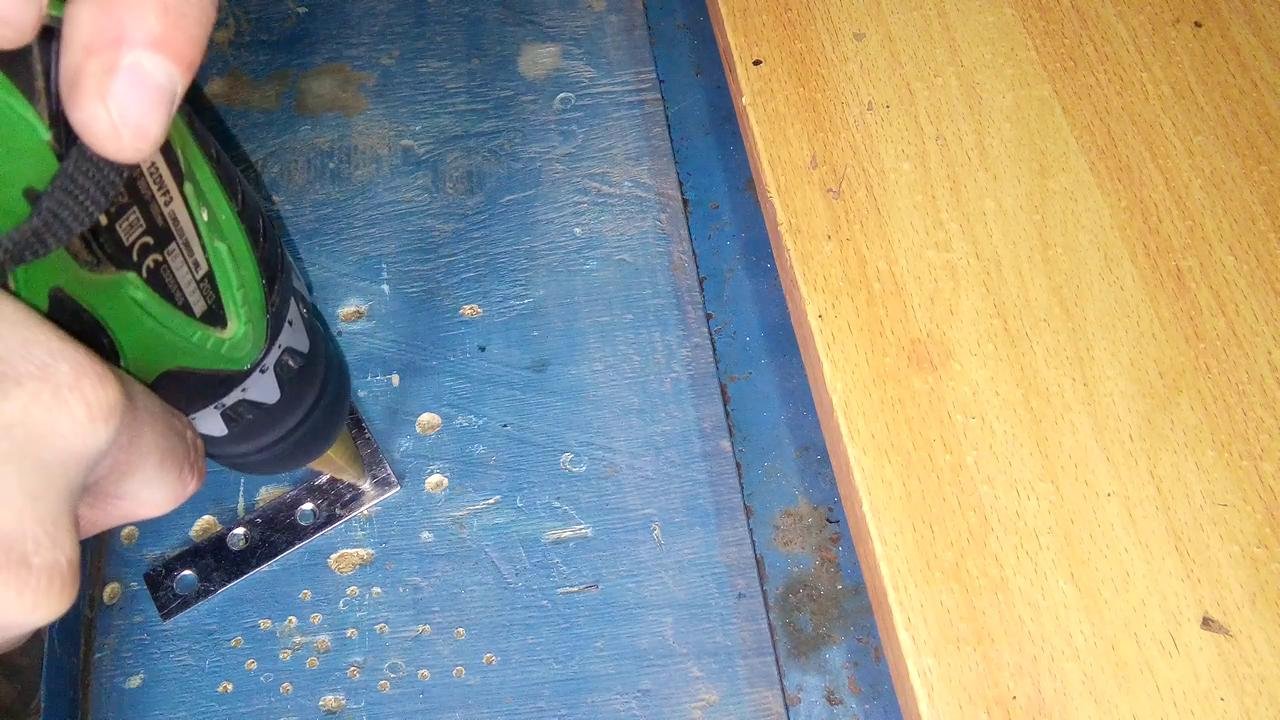

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

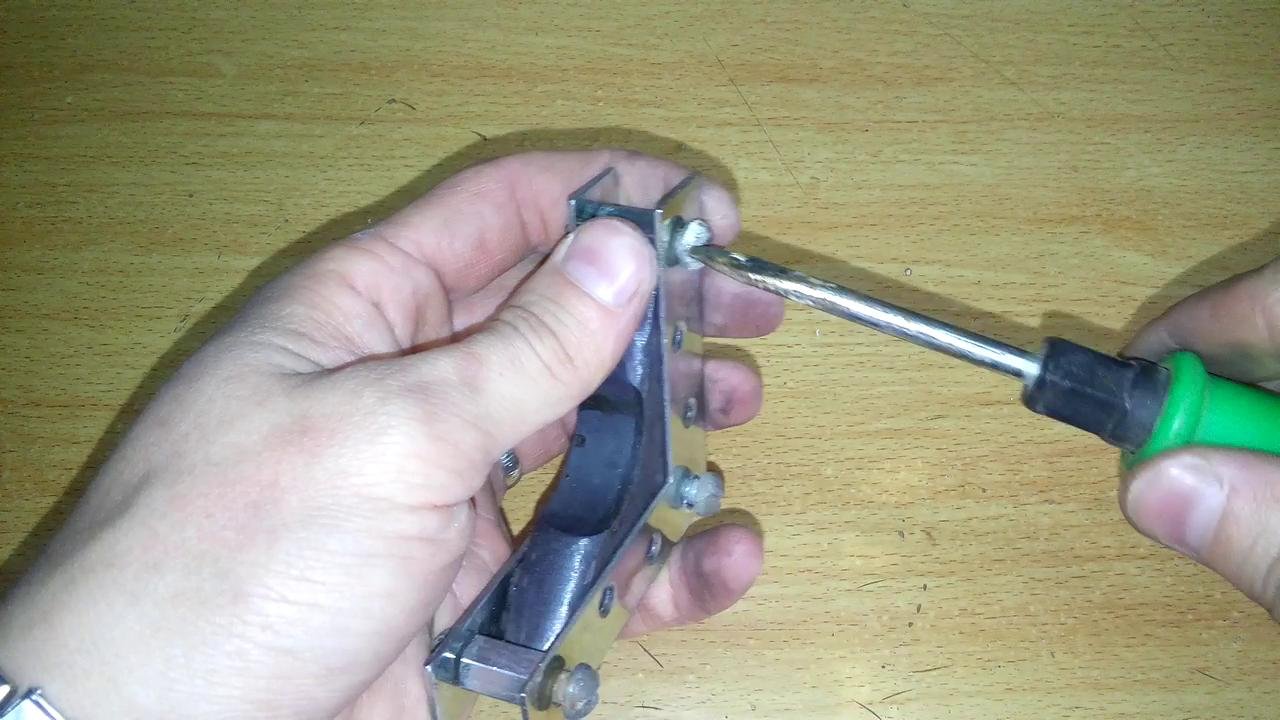

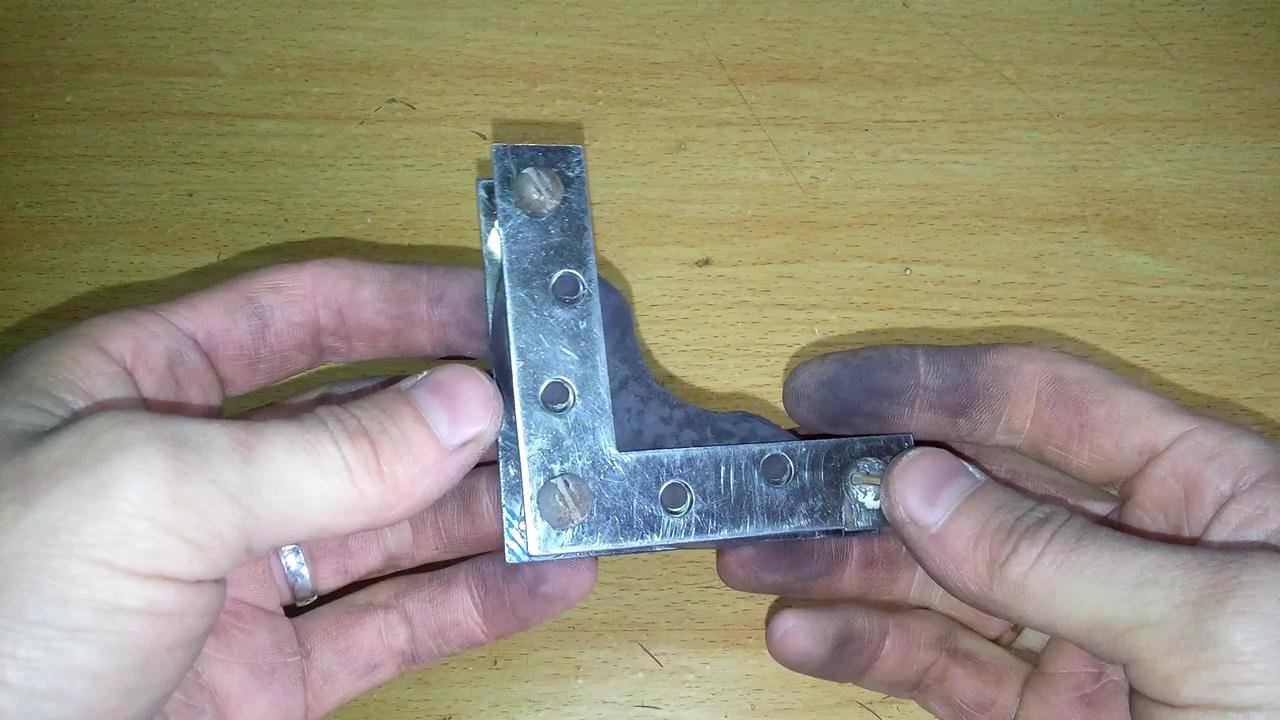

Теперь необходимо собрать все в одно целое.

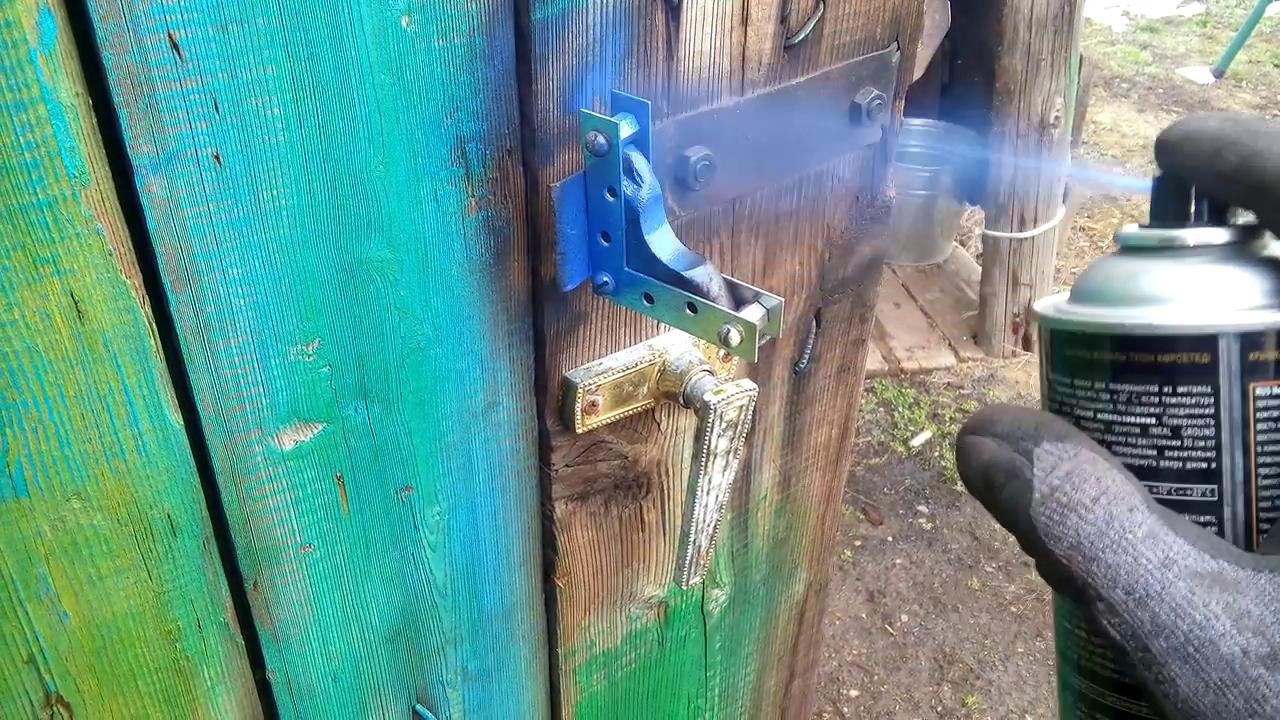

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

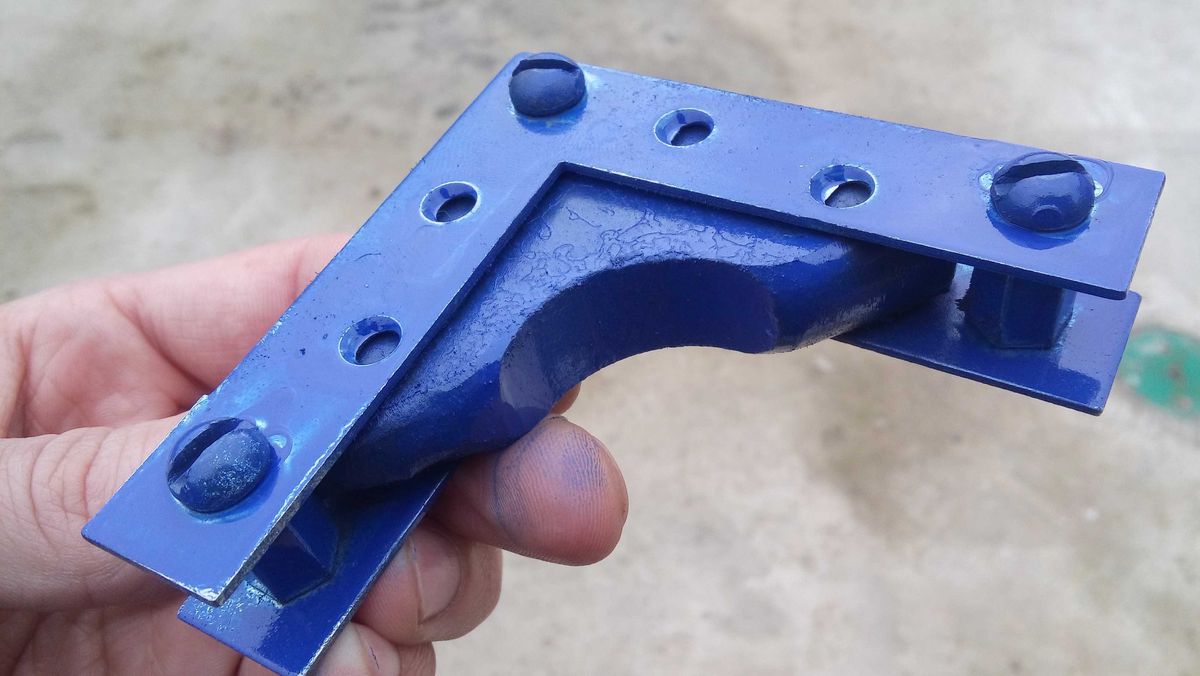

Магнитный держатель для сварки своими руками

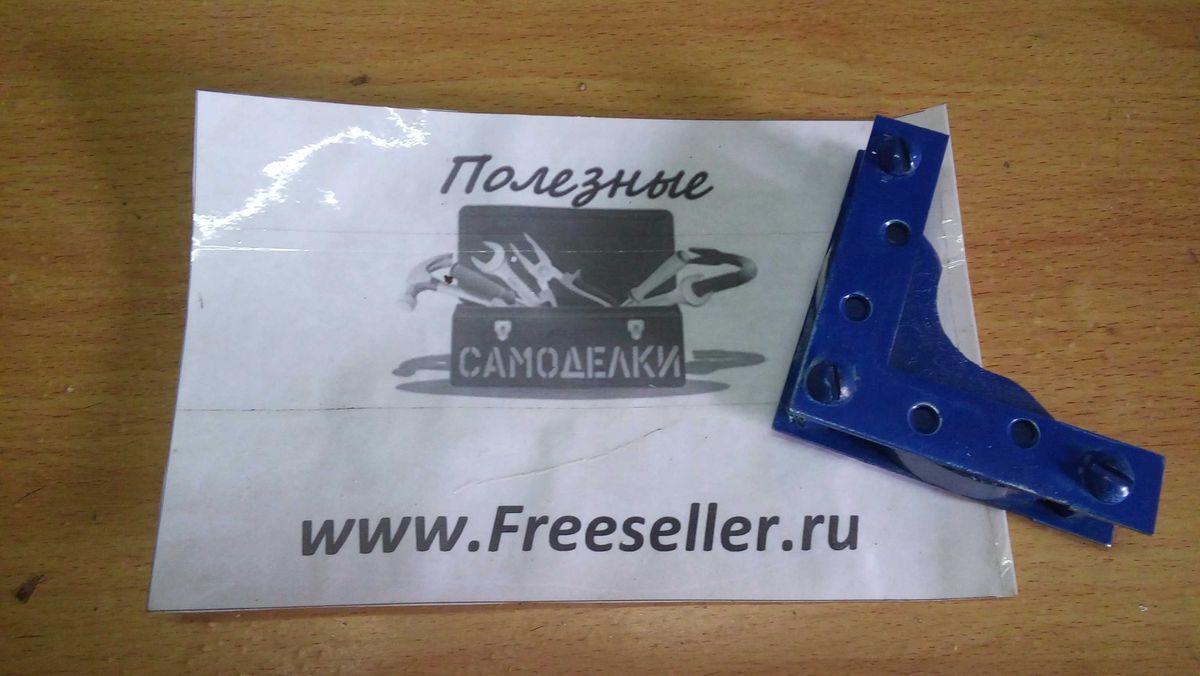

Получилось все довольно красиво!

Использование держателя для сварки

Теперь собственно применение магнитного уголка на практике:

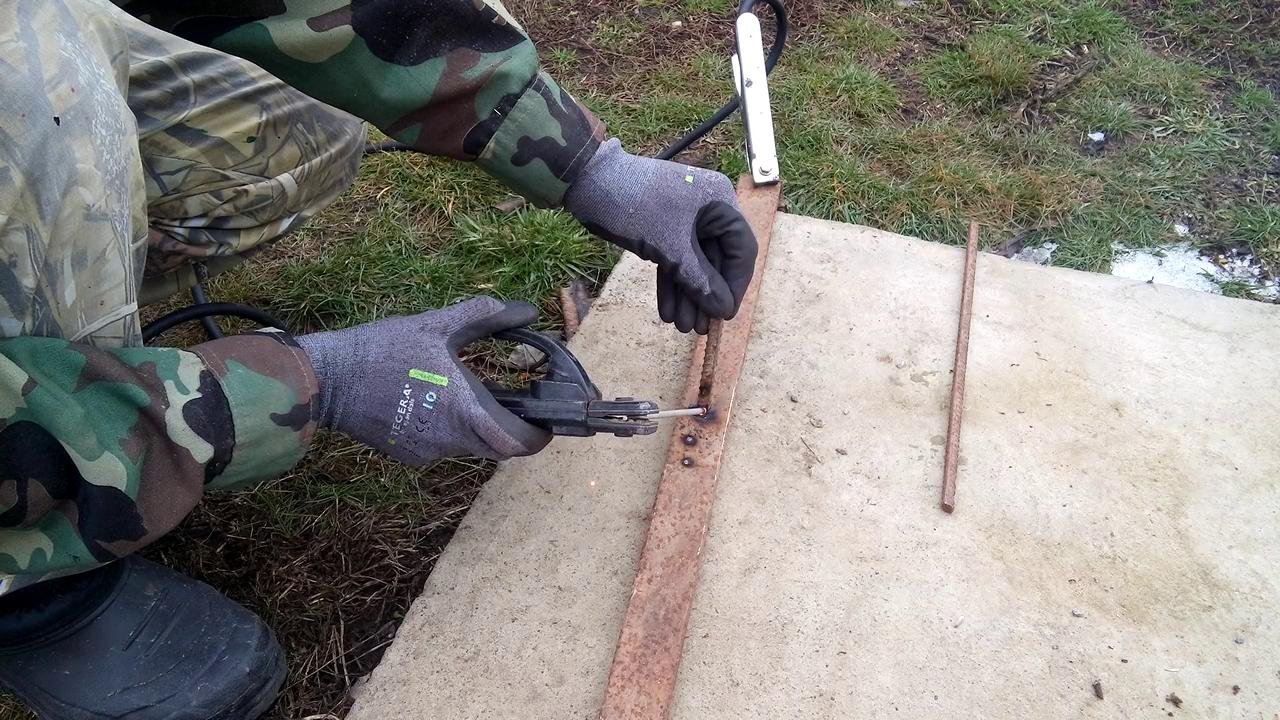

При помощи этой самоделки можно легко и просто в одиночку приваривать детали под углом 90 градусов, причем не держа заготовки.

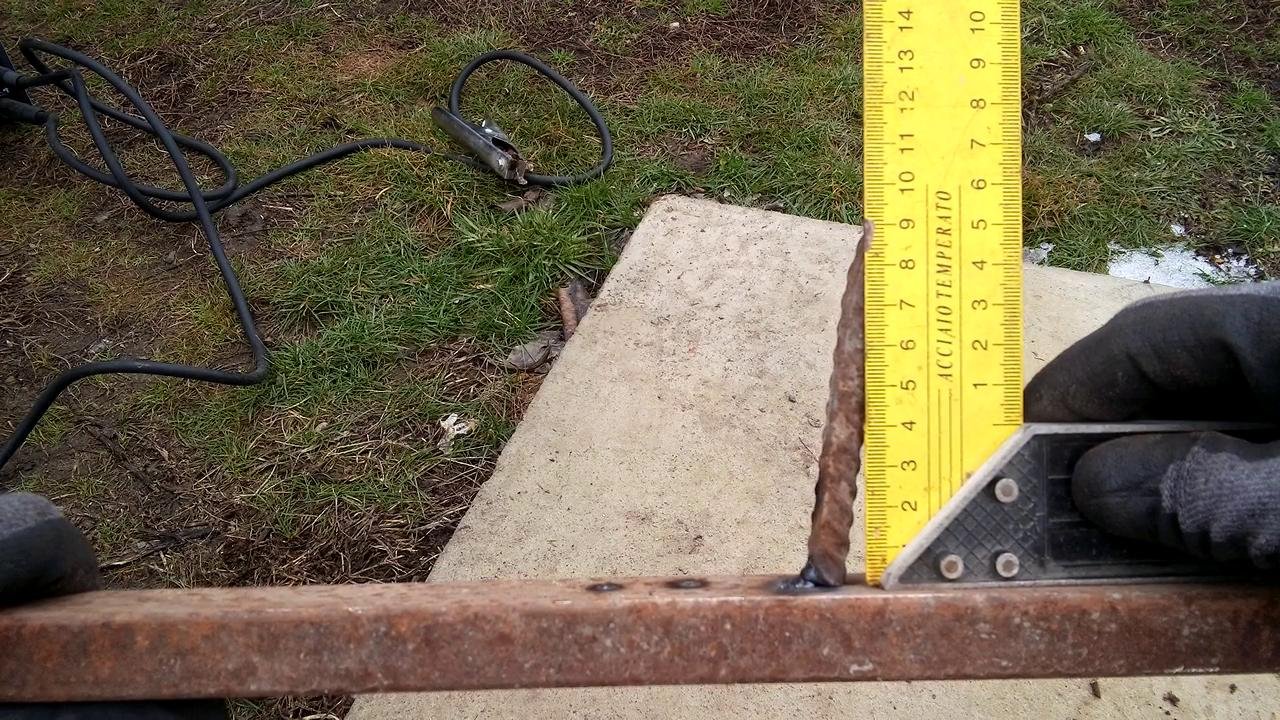

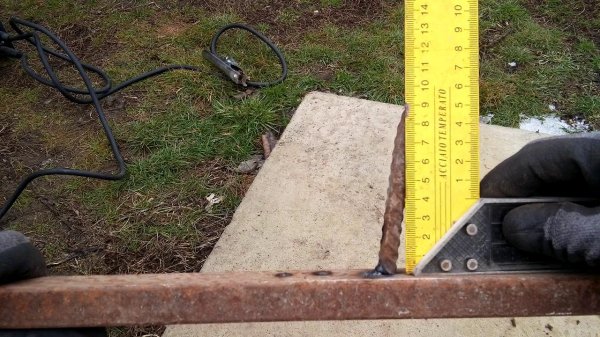

Для примера, ниже фото. На первой кусок арматуры был приварен просто от руки:


Как видно, заготовку скосило и прямой угол не получился.

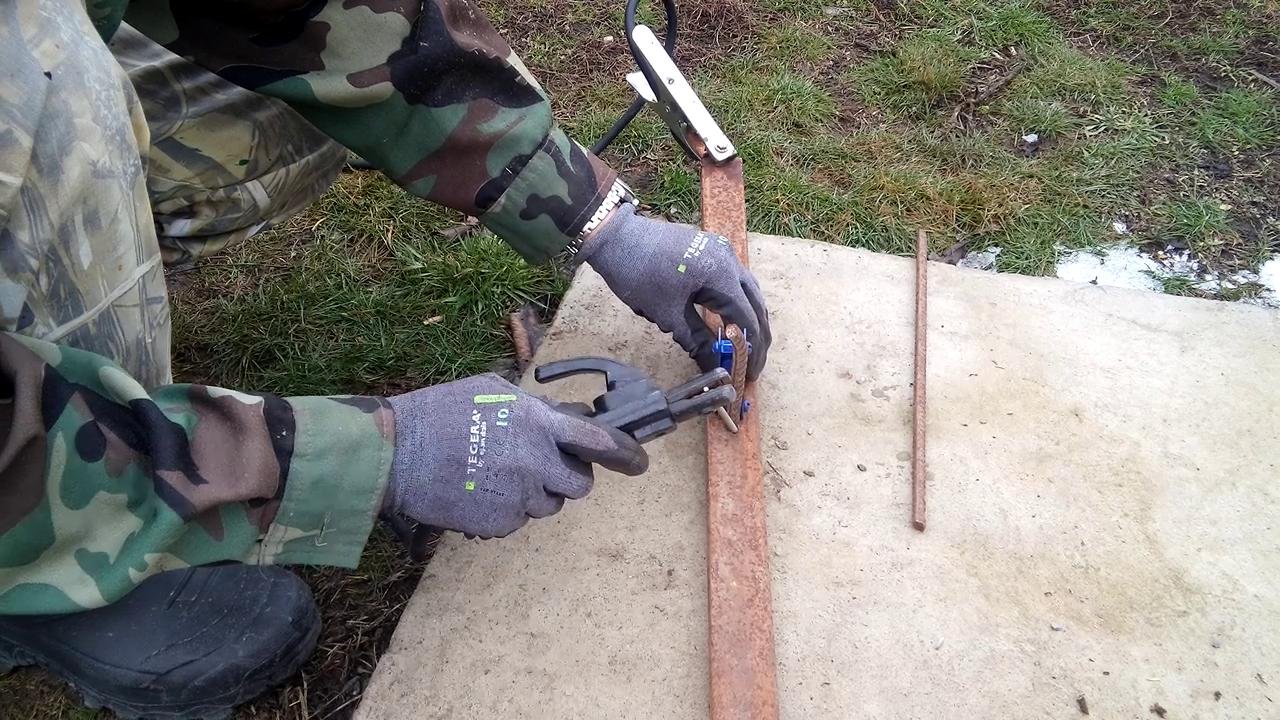

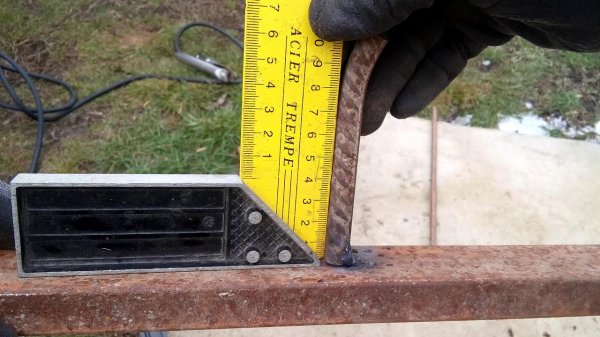

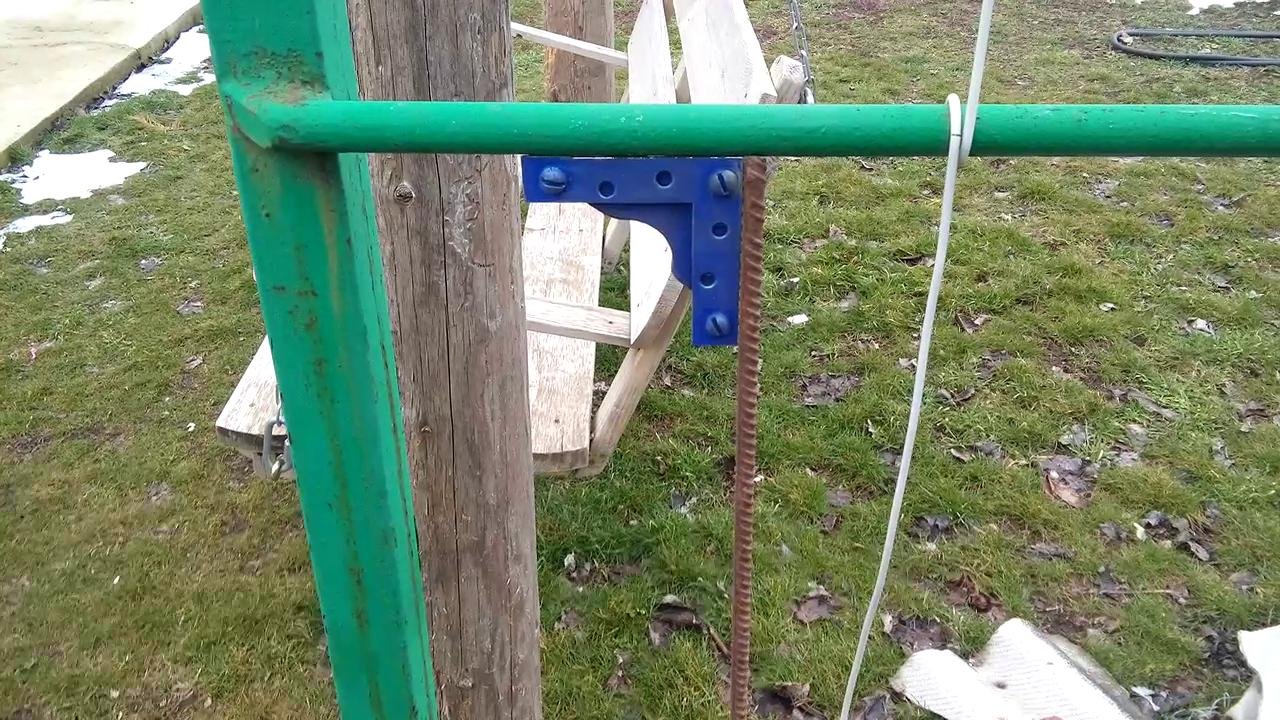

На следующем фото тот же самый кусок арматуры, но с использованием уже самодельного магнитного держателя:


Как видим, результат получился намного лучше!

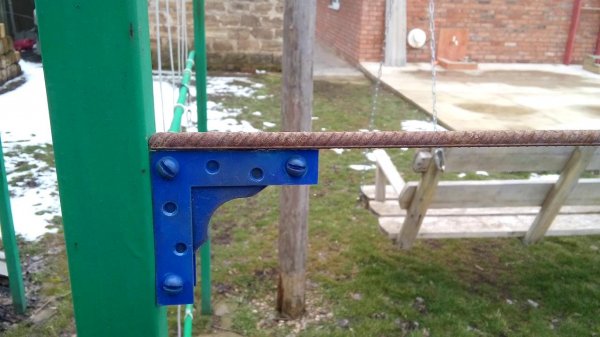

Помимо этого варианта, так же можно использовать магнитный держатель при сварке деталей сбоку или даже снизу, причем заготовки так же можно не держать.
Самодельный магнитный держательСамоделки. Магнитный держатель для сварки.


Конечно же, этот держатель, не подойдет для каких либо работ, где используются большие и тяжелые заготовки, но для мелких домашних работ он просто не заменим. Да и если нужно закрепить что то большое, то просто можно сделать держатель побольше и с неодимовым магнитом, у которого сила притяжения намного выше. Все зависит от Ваших потребностей.


Видео по изготовлению держателя для сварки

Так же рекомендую посмотреть видео, по изготовлению магнитного уголка (держателя):


Я данной самоделкой очень доволен, уже не раз выручала в работе! Всем рекомендую сделать, ведь инструмент лишним ни когда не бывает! Всем большое спасибо за внимание и до новых самоделок!
