Ручка-зажим для надфилей из анкера

  • Опубликовано: 7 ноября 2018

Ручка-зажим для надфилей из анкера


Как сделать оригинальную ручку - зажим для надфилей своими руками.


Надфиля чаще всего продаются без ручек и после покупки такого инструмента, нужно думать какую ручку использовать.


Чаще всего для таких надфилей используют деревянные ручки, но я предлагаю сделать одну ручку с цанговым зажимом из анкера для всего набора.

  Самодельная ручка для надфиля из анкера

Необходимые материалы

Для изготовления нашей чудо-ручки нам понадобится:

  • анкер длинной 100 мм х 12 мм;
  • кусок медной трубки 100 мм для отопления толщиной 15 мм.

Изготовление

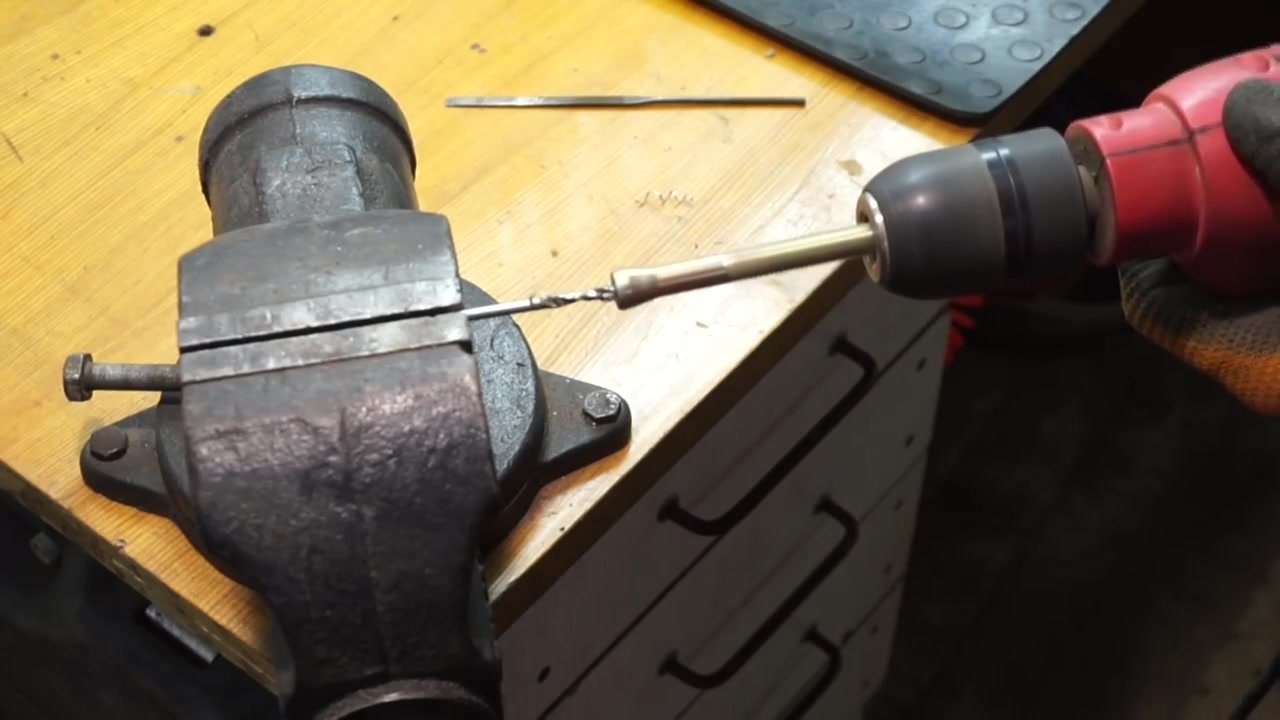

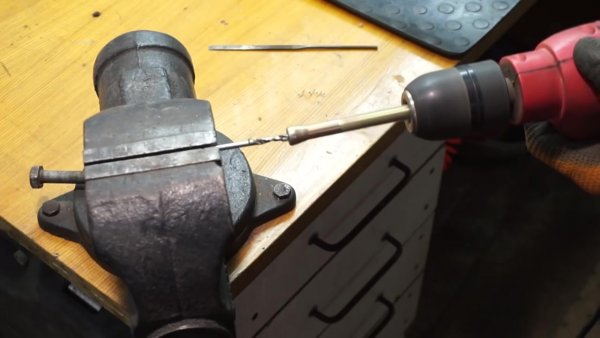

Берём болт от анкера и сверлим в нём отверстие 3,5 мм и длинной 50 мм. Лучше всего такое отверстие сверлить, зажав болт в дрель, а сверло в тиски, так отверстие при сверлении не уйдёт в сторону.

  Изготовления ручки зажима для надфиля из анкера

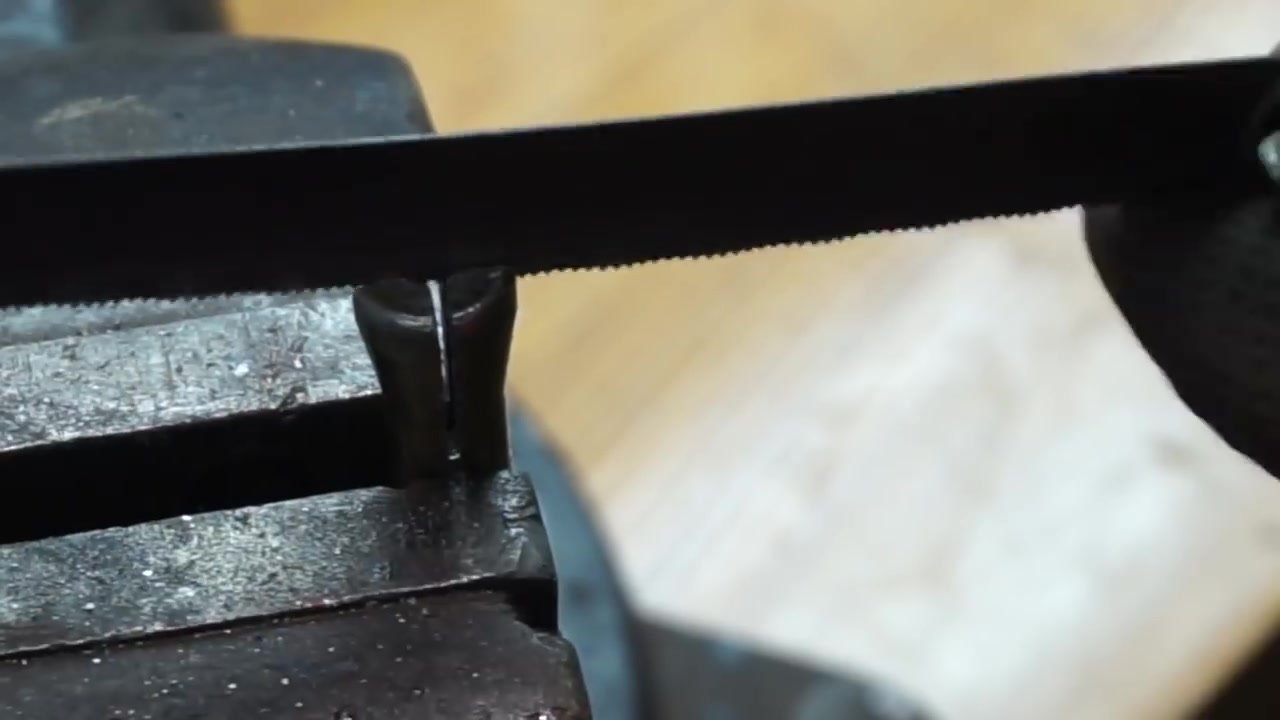

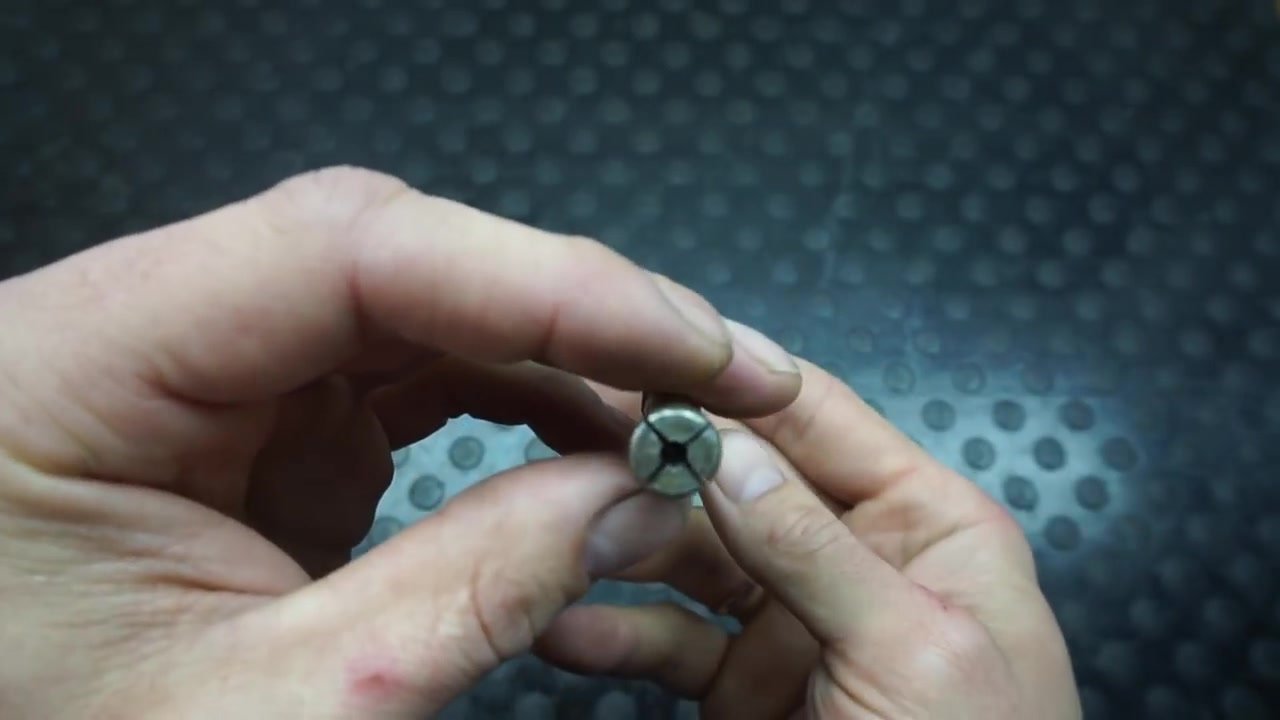

Далее делаем пропил 20 мм накрест, ножовкой или болгаркой с миллиметровым кругом, и получаем заготовку похожую на цанговый зажим.

  Изготовления ручки зажима для надфиля из анкераИзготовления ручки зажима для надфиля из анкера

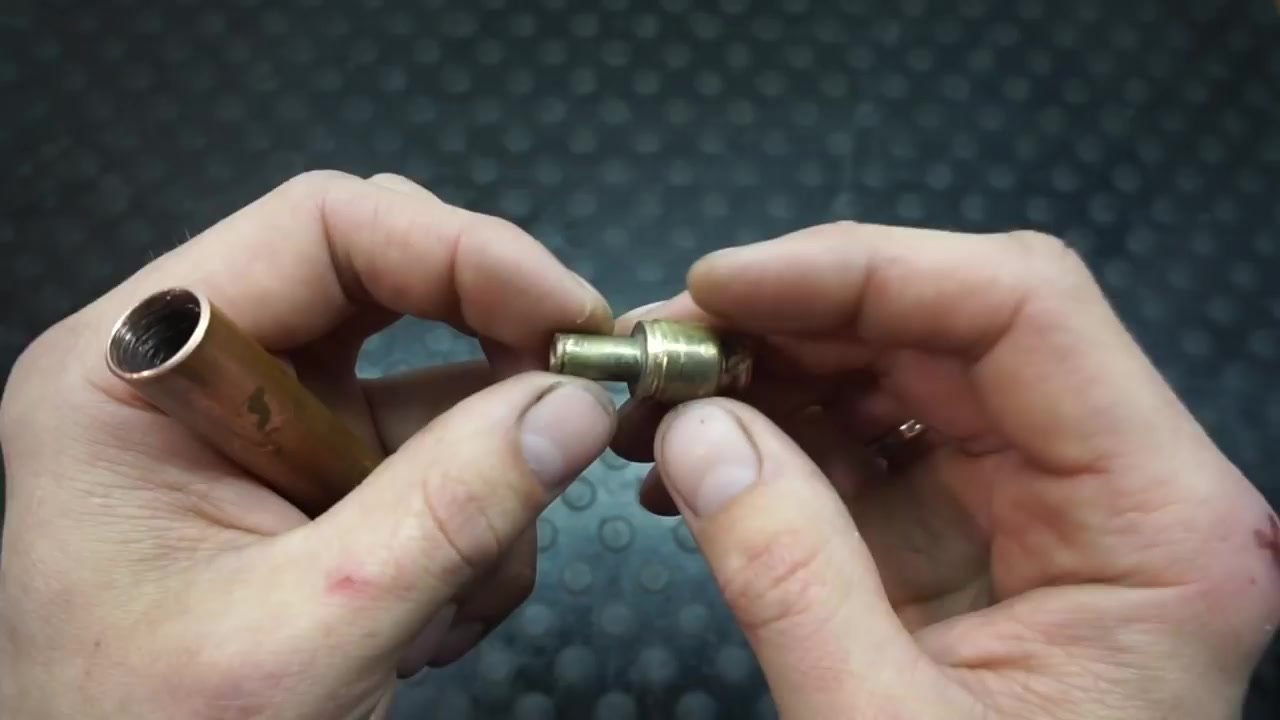

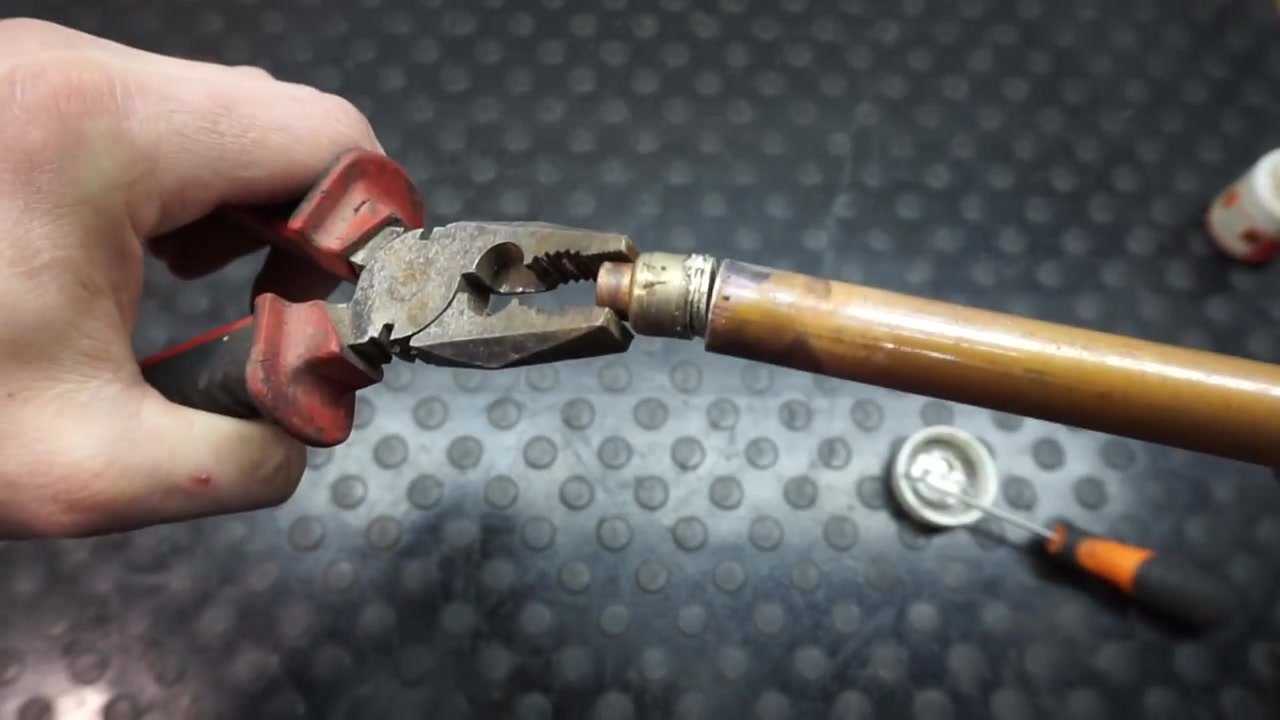

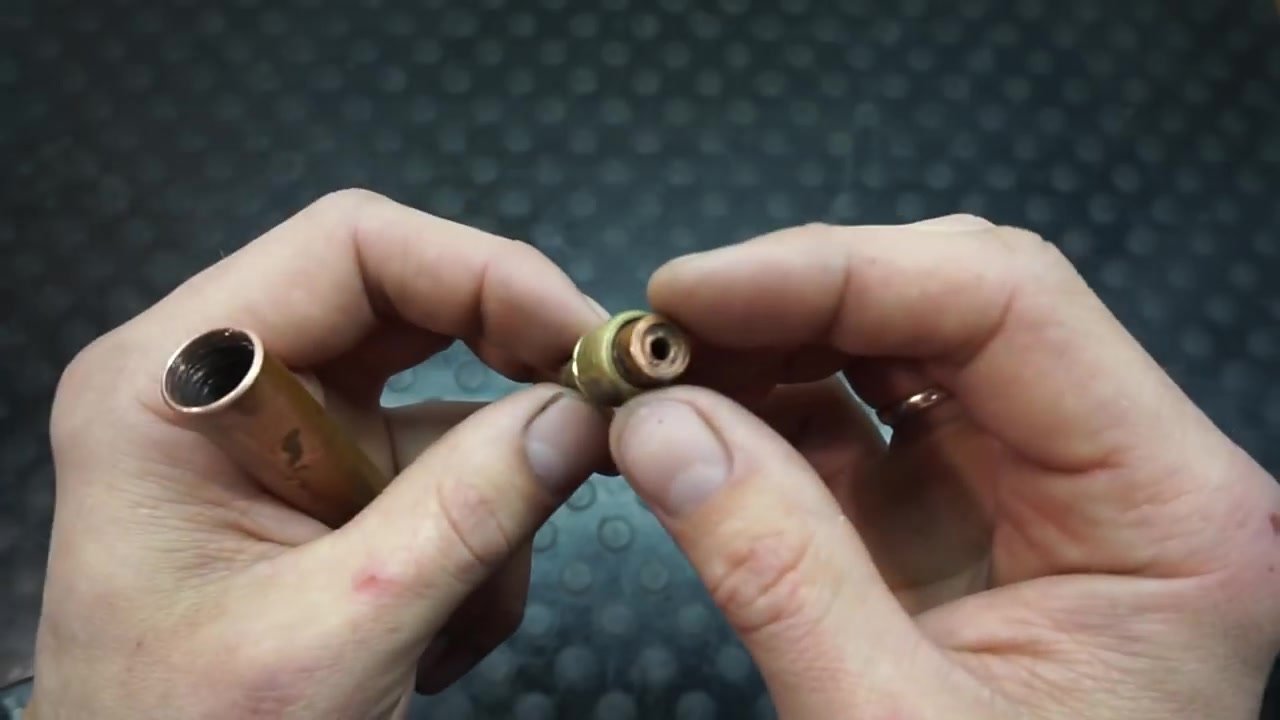

Теперь берём кусок 100 мм медной трубы диаметром 15 мм, и припаиваем кусок элемента от автомобильного термостатавнутри него сверлим отверстие 3,5 мм. Такой элемент заглушки можно сделать и металлический - не обязательно искать от термостата.

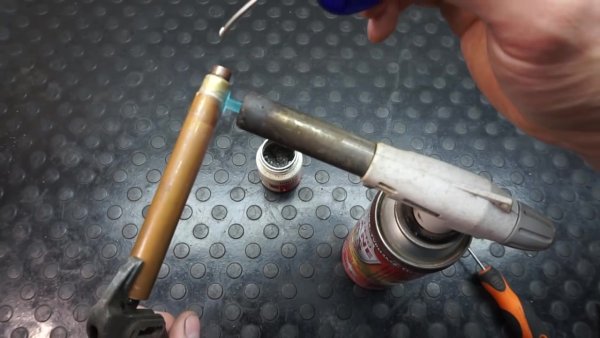

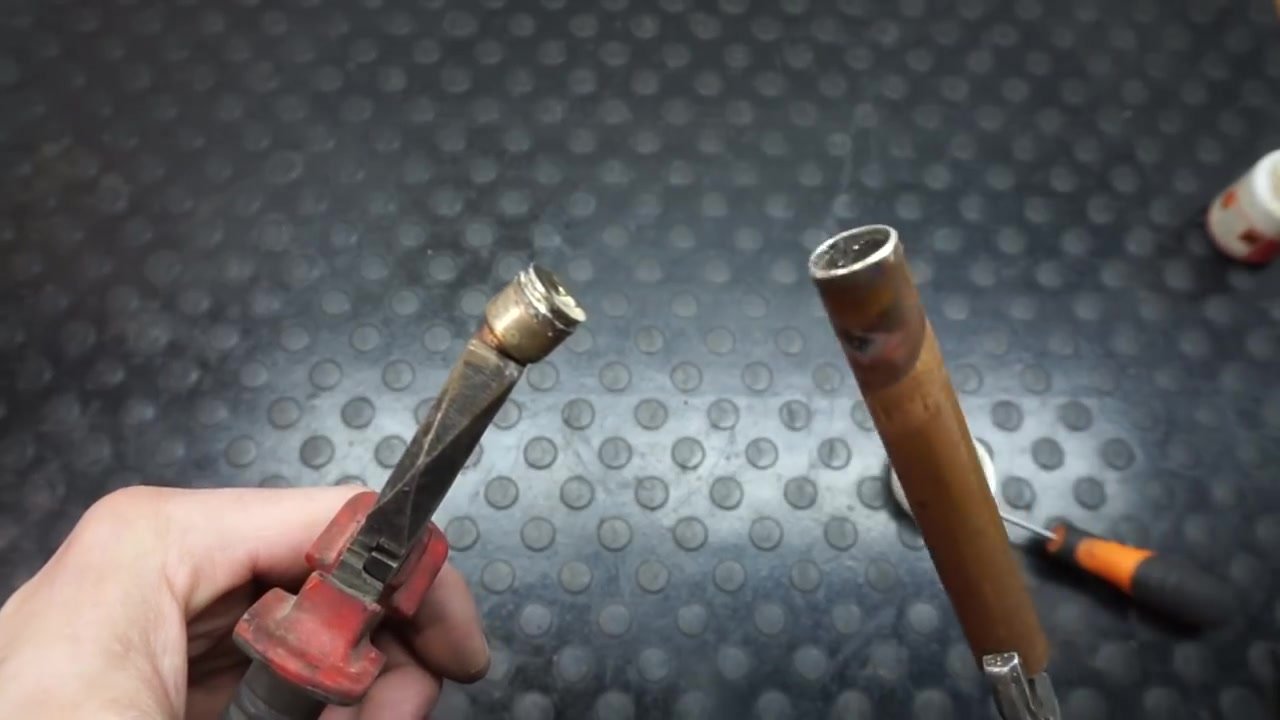

Припаиваем нашу деталь к куску трубки.

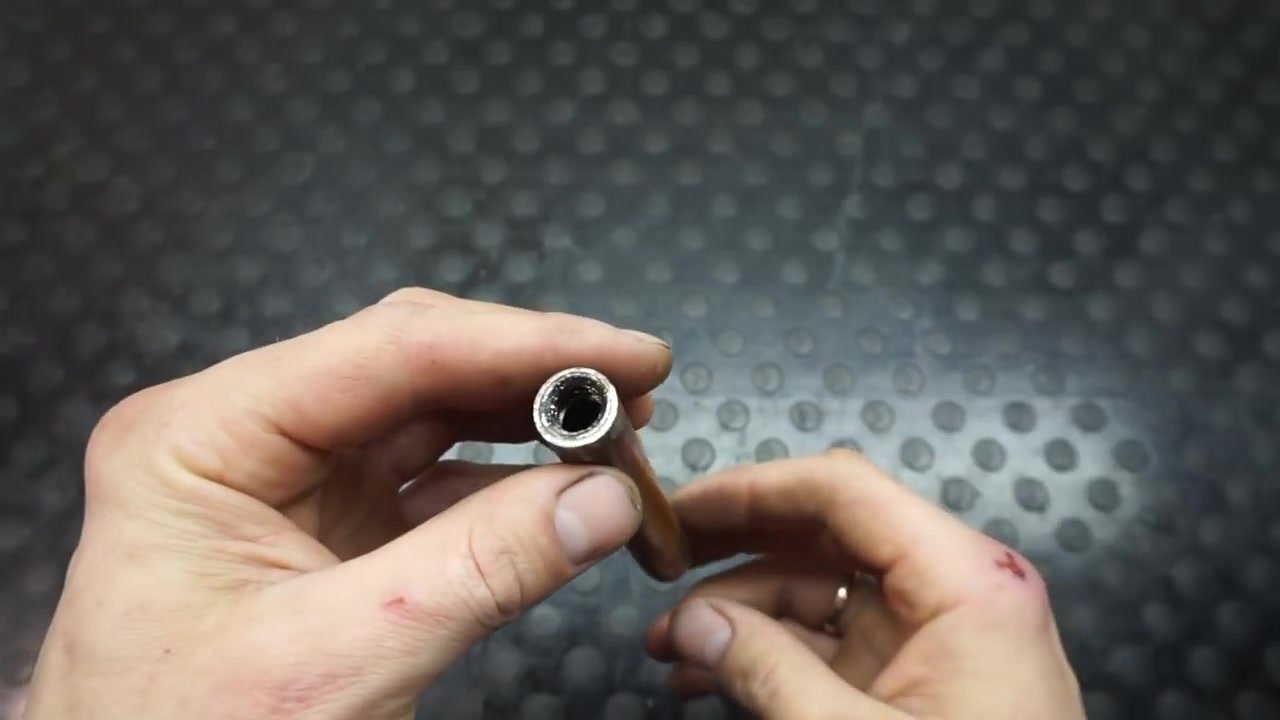

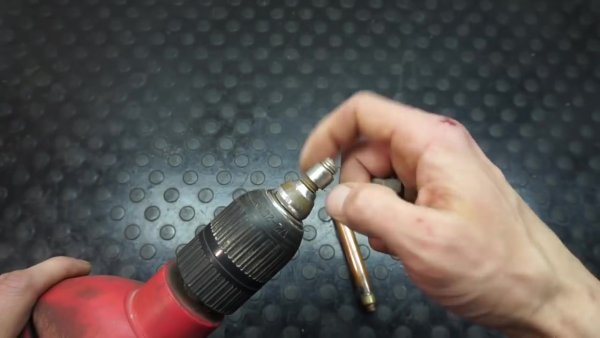

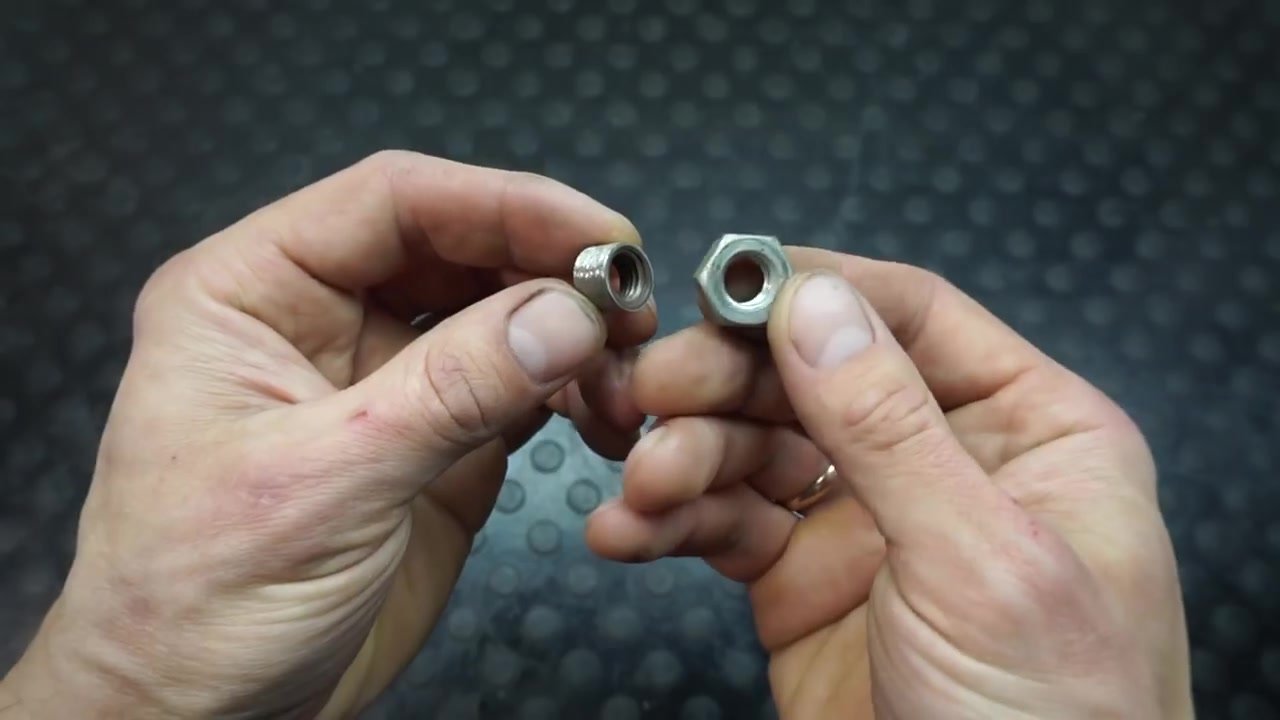

Дальше с помощью дрели и болгарки стачиваю гайку от анкера так, чтобы она входила внутрь трубки.



Вставляем ее вовнутрь и припаиваем по срезу трубки.

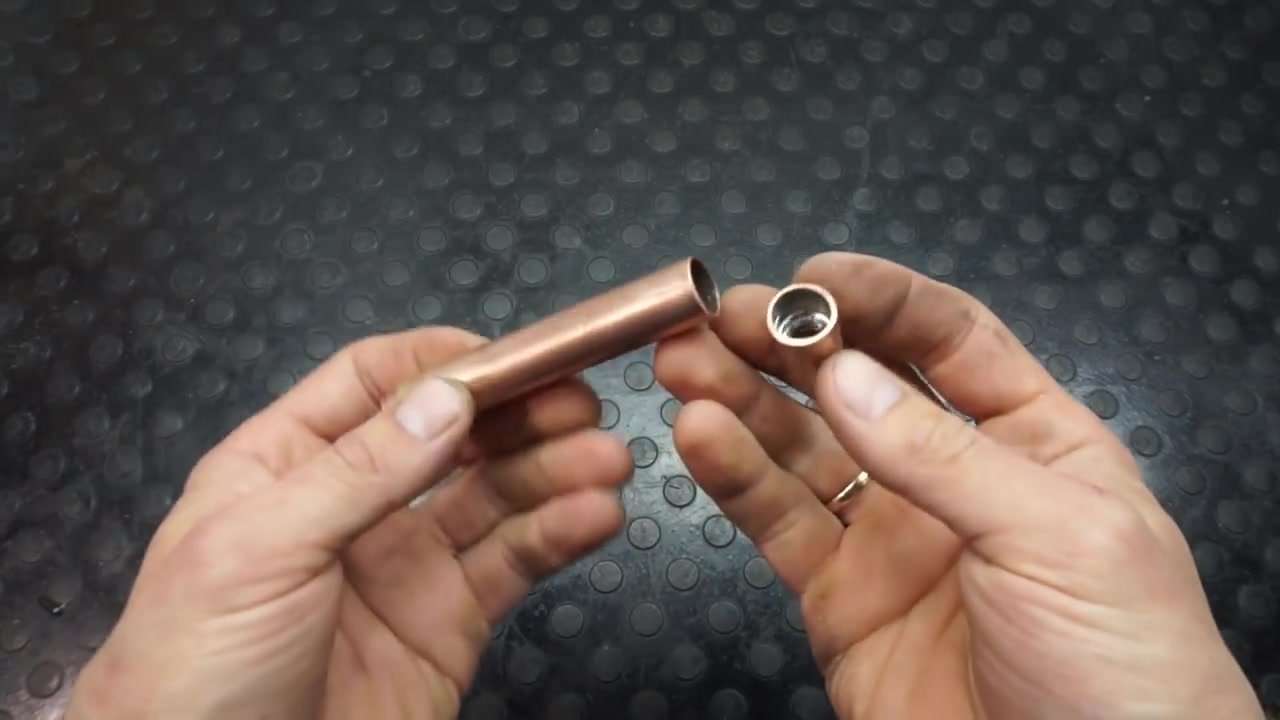

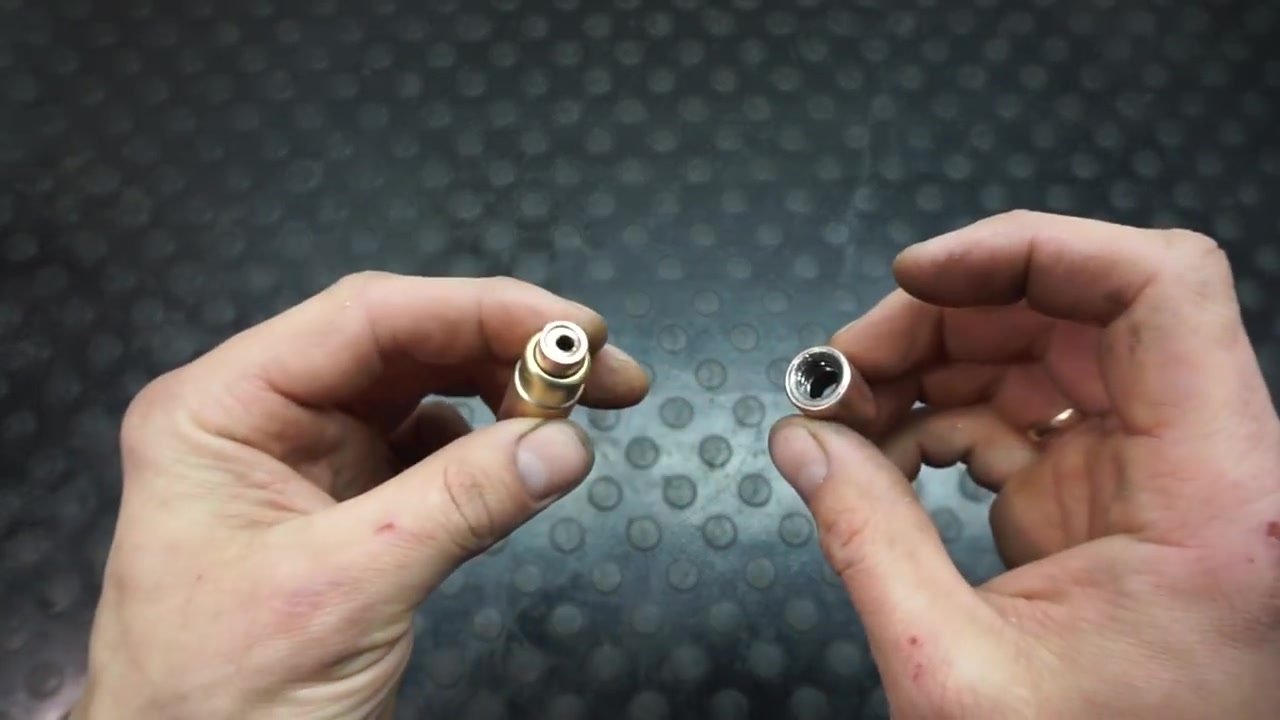

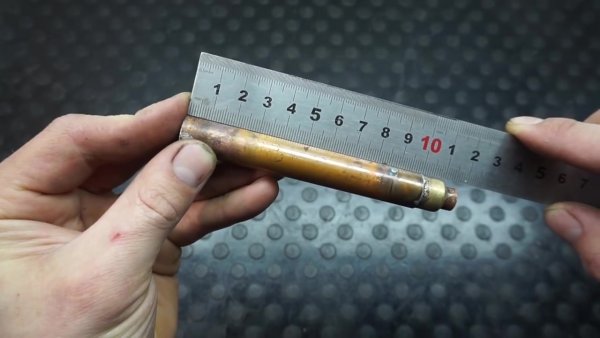

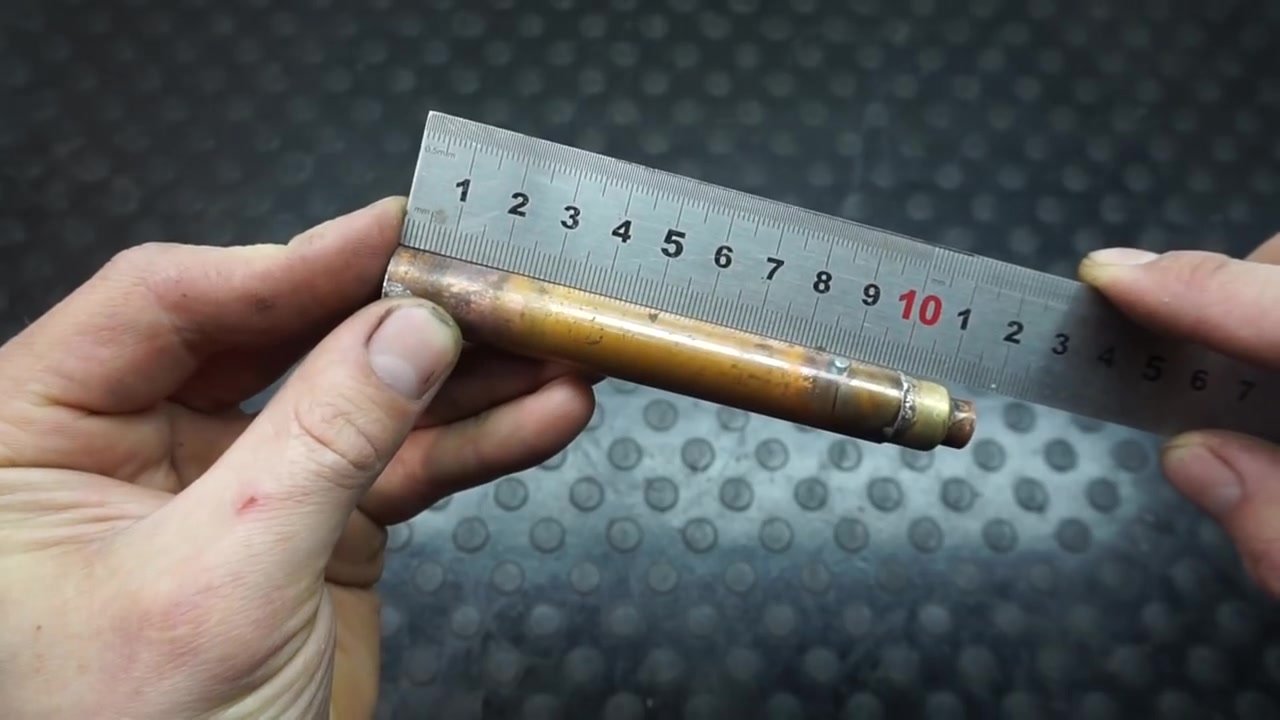

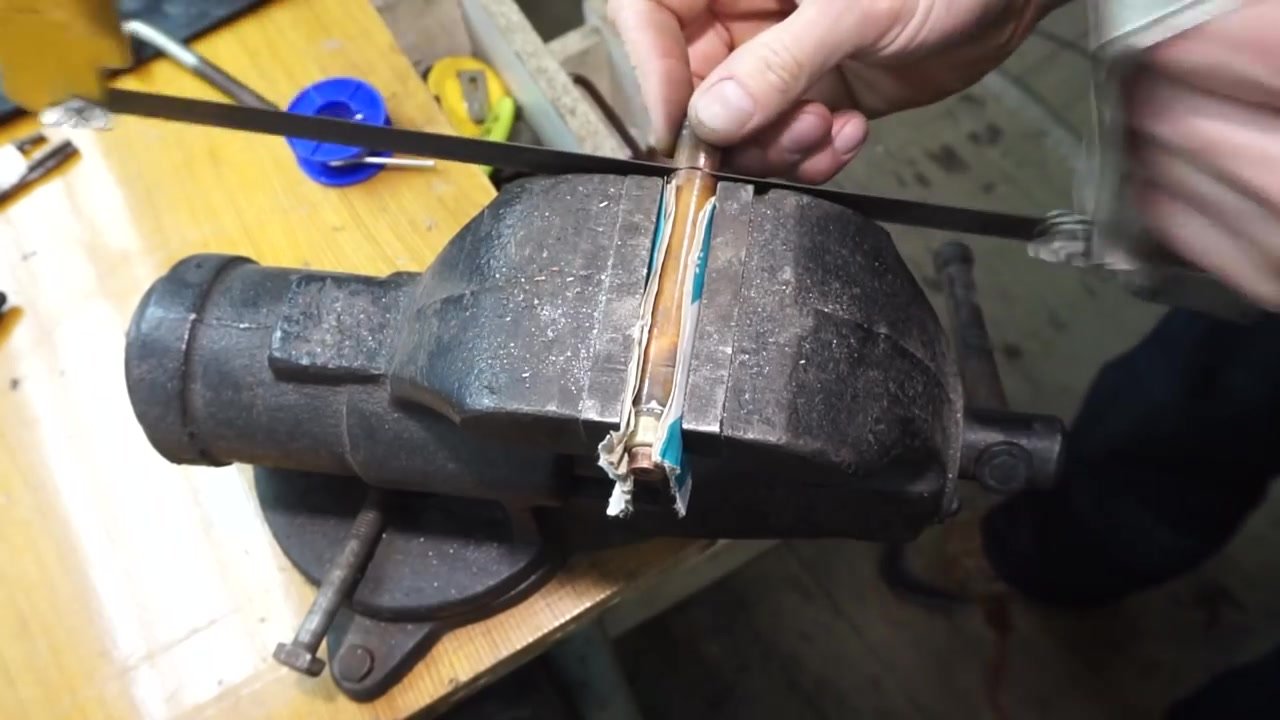

Теперь отрезаем кусок трубки 20 мм, и все детали шлифуем и полируем.

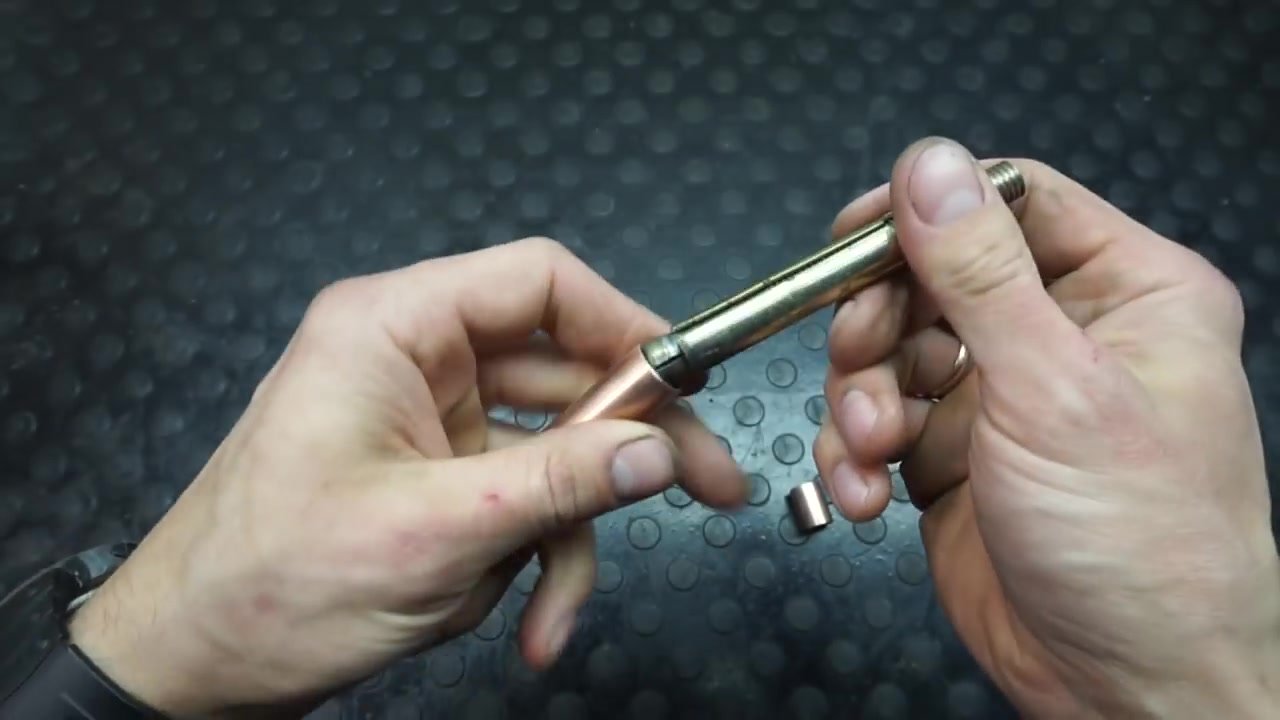

Для того чтобы приступит к сборке, немного расширяем трубку анкера так чтобы она плотно входила в нашу ручку.

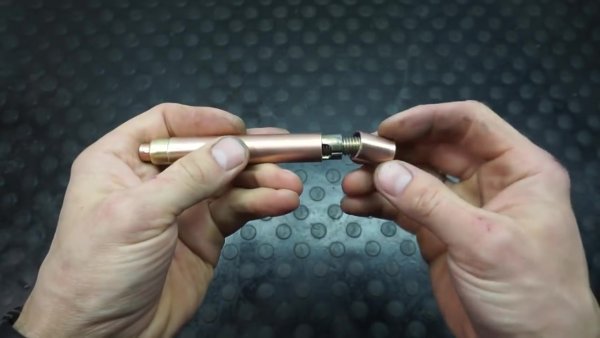

Вставляем собранный анкер в ручку и накручиваем гайку с обратной стороны.

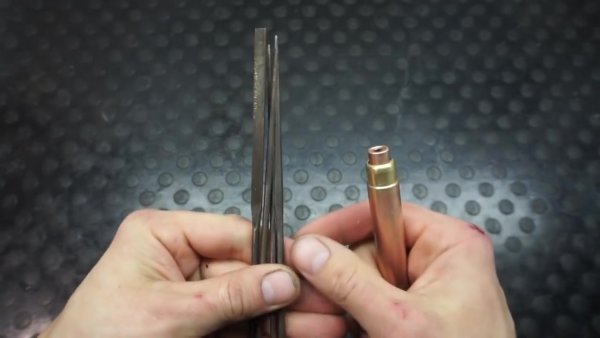

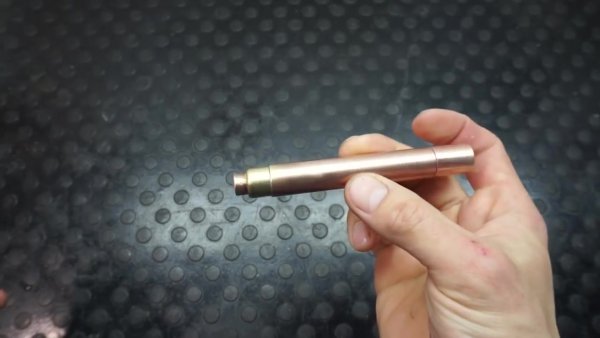

Теперь наша ручка полностью готова к использованию.

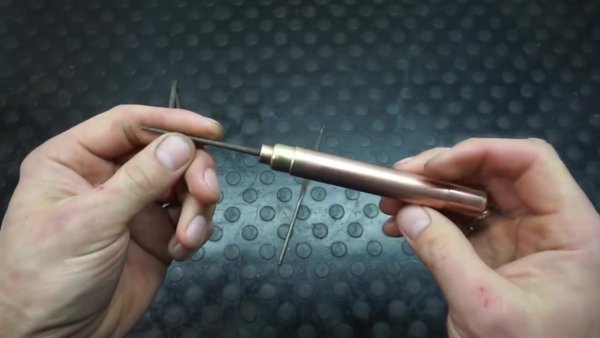

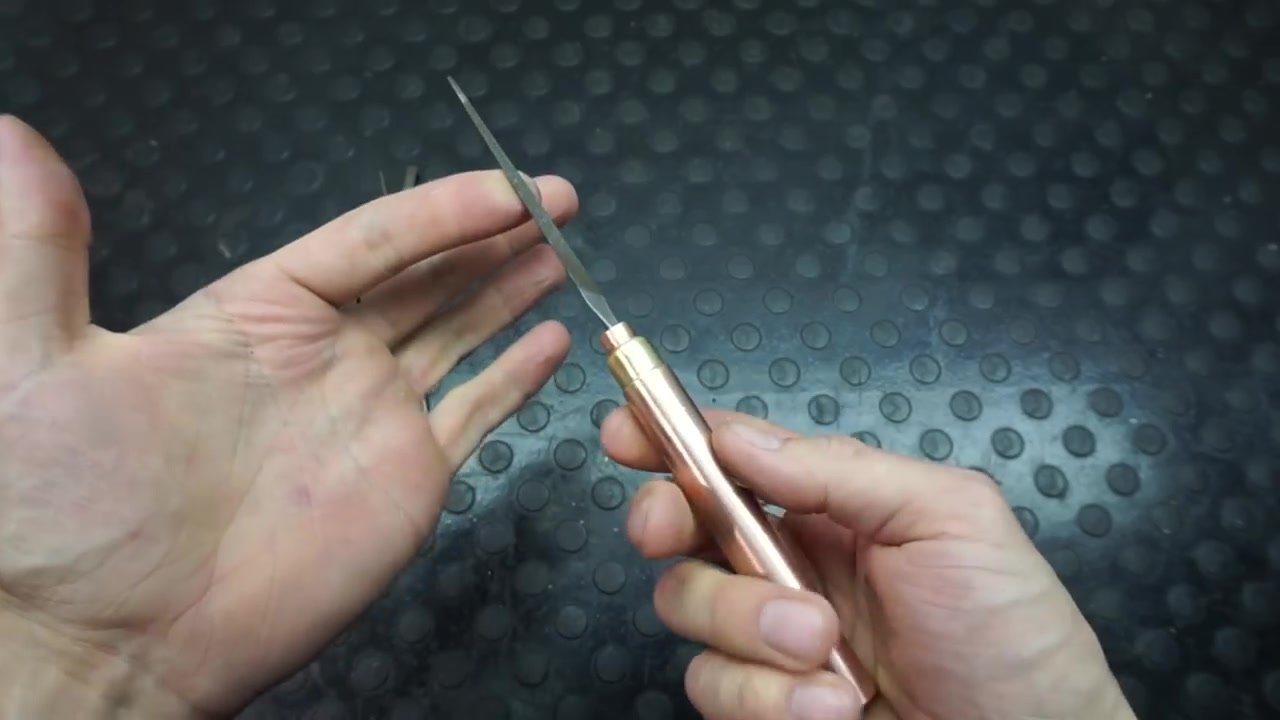

Как вы уже поняли, наша ручка работает по принципу цангового зажима, и когда мы в неё вставляем хвостовик надфиля (толщина 3,5 мм), нам достаточно провернуть пол оборота гайкой на конце ручки как наш надфиль уже зажат.

  Самодельная ручка для надфиля из анкера


Для смены надфилей просто откручиваем гайку на конце ручки, и с лёгкостью меняем.

Самодельная ручка для надфиля из анкера


Теперь для целого набора надфилей можно использовать одну сменную ручку, и самое главное не думать о том, что она может лопнуть как дерево.

Видео от автора


Всем удачных самоделок и реализации всех планов. George Kosilov
