Поршневой электродвигатель своими руками

  • Опубликовано: 20 января 2013

Поршневой электродвигатель своими руками.


Как легко и просто можно сделать своими руками мини поршневой электродвигатель.


Для изготовления поршневого электродвигателя потребуется:

  • скрепки (именно из них сделаны почти все части );
  • тонкая проволока (для катушки). Кстати, катушку можно очень быстро намотать с помощью дрели;
  • основа (желательно деревянный брусок);
  • паяльник (чтобы спаять ротор).

Изготовление электродвигателя своими руками

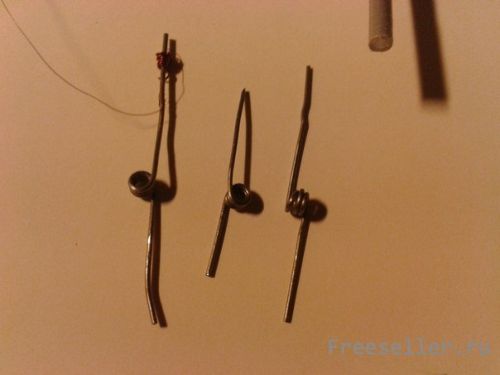

возьмем скрепки,

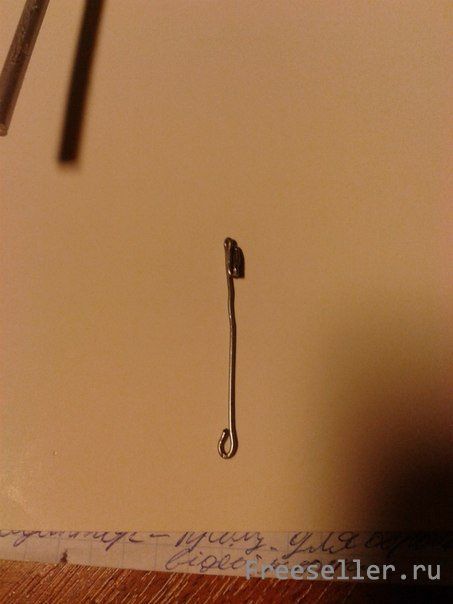

придадим им формы как на фото;


Изготовление поршневого электродвигателя своими руками

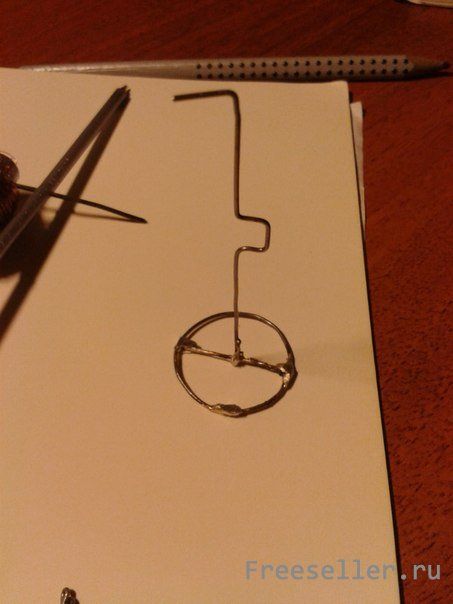

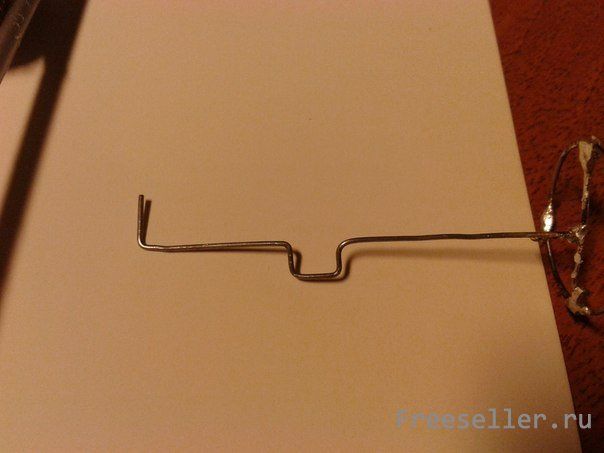

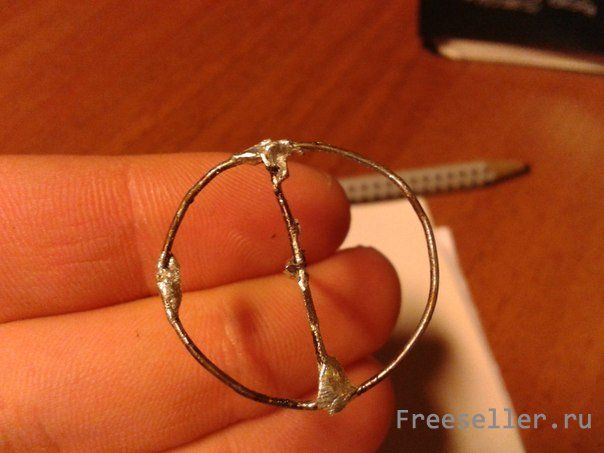

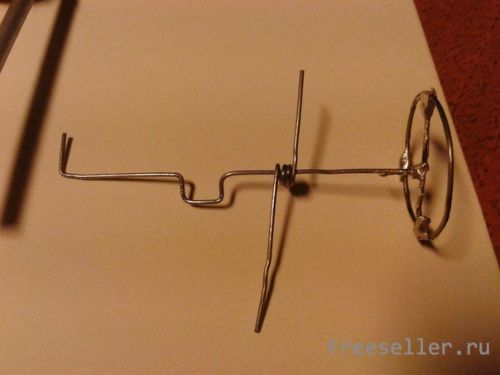

далее придайте скрепке круглую форму и спаяйте ее с ротором (как на фото );


Изготовление поршневого электродвигателя своими руками

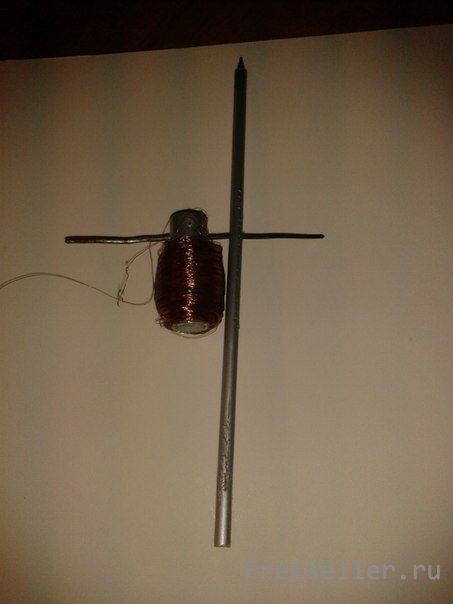

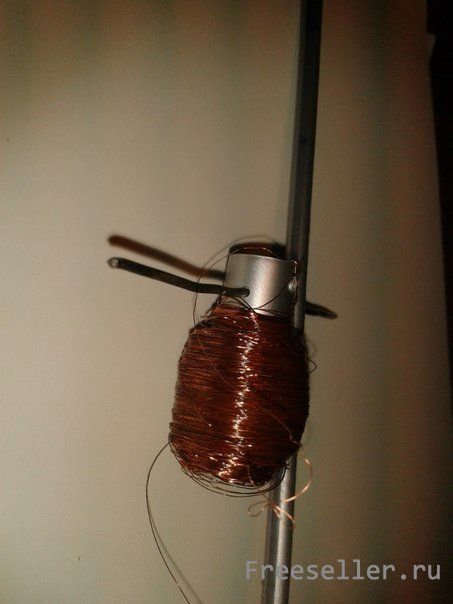

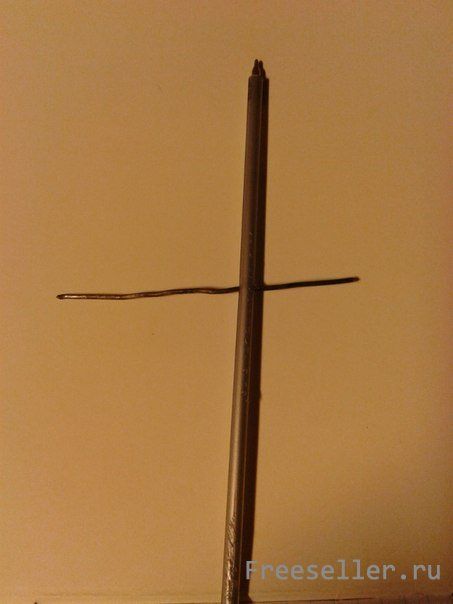

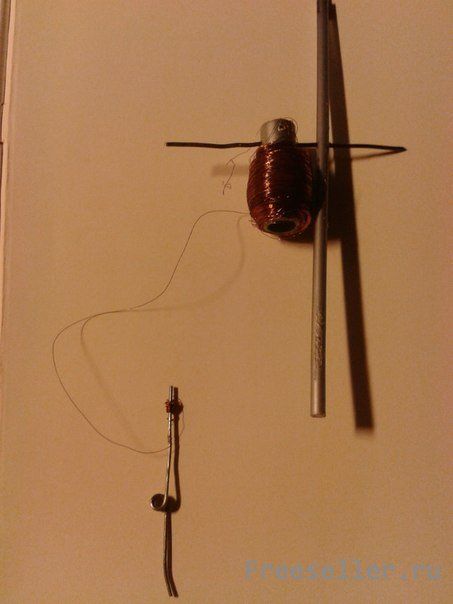

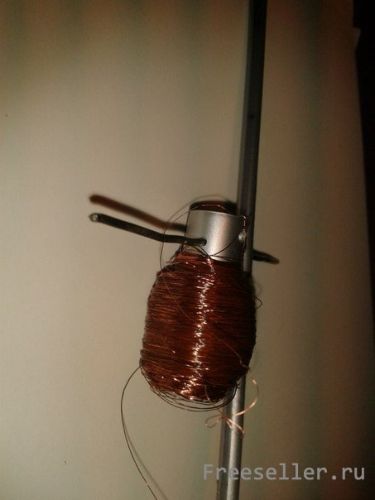

намарайте катушку, соедините ее с держателям (в моем случае это обычный стержень от ручки ;сделайте шилом дырки в бруске (желательно одной глубины);


Изготовление поршневого электродвигателя своими руками

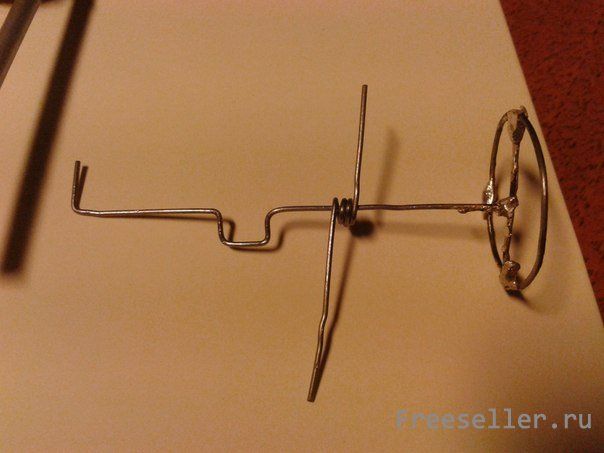

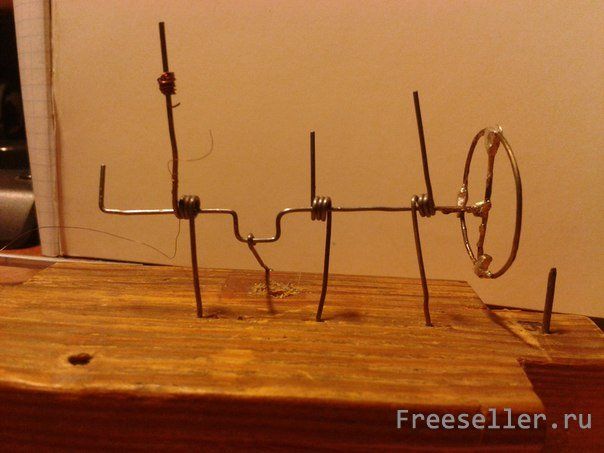

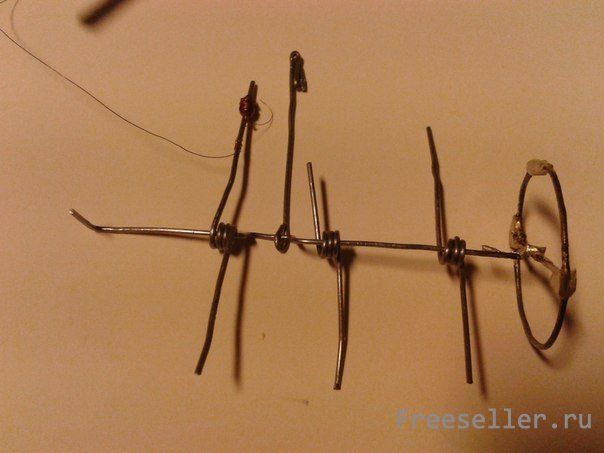

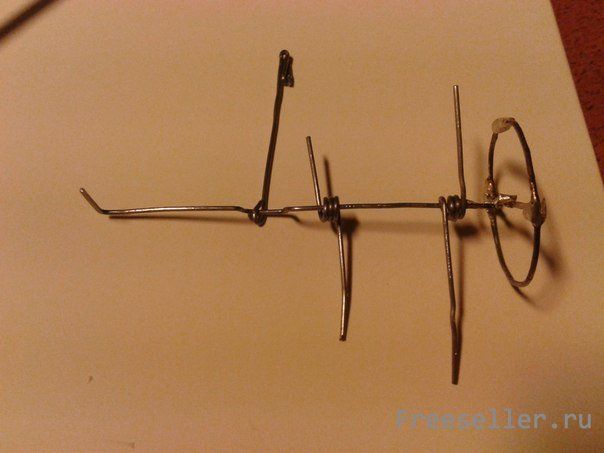

начинаем сборку: сначала наденьте держатели и поршень на вал, а затем вставьте их в сделанные вам отверстия;


Изготовление поршневого электродвигателя своими руками

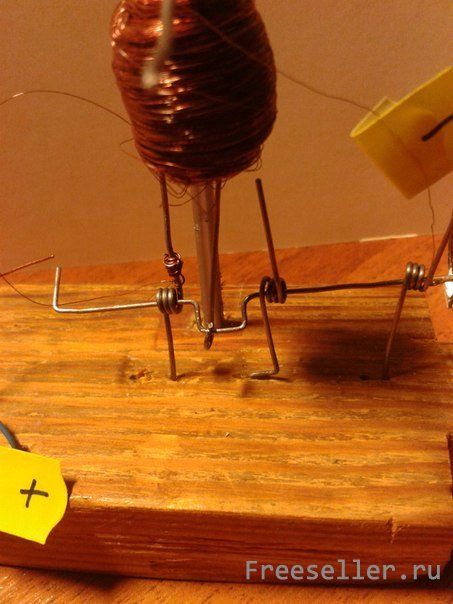

затем возьмите катушку на держателе и тоже вставьте в заранее сделанное отверстие (так чтоб вал в своей нижней точке не выпадал );

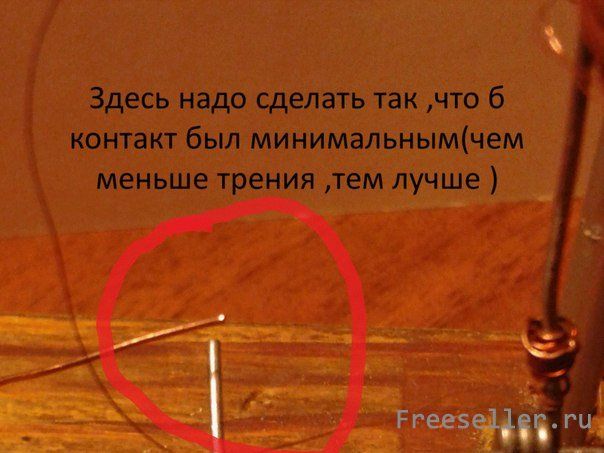

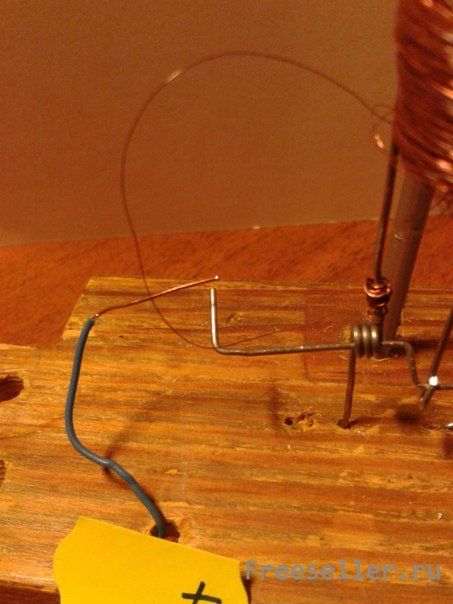

возьмите провод и закрепите его как на фото.



Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Изготовление поршневого электродвигателя своими руками

Поршневой электродвигатель своими руками

Поршневой электродвигатель своими руками

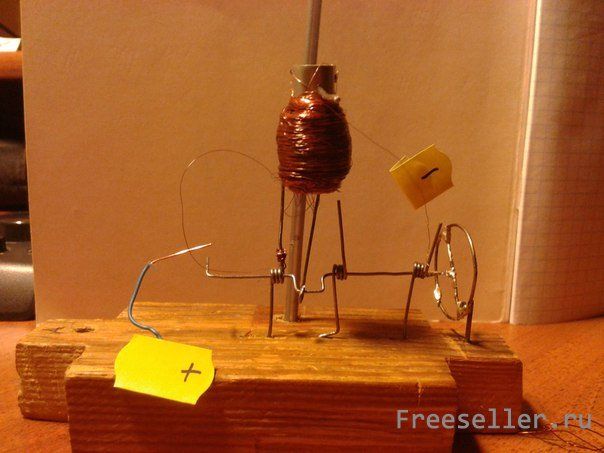

Все сборка завершена, подключите к одной стороне катушке плюс или минус (это не имеет значения), а к проводу соответственно второй контакт (я рекомендую где то 5V) раскрутите колесико и все готово!!



Поршневой электродвигатель своими руками

Руслан Смирнов г. Москва
