Практическое применение индукции


Зная основные принципы индукции, можно сделать множество интересных изделий.

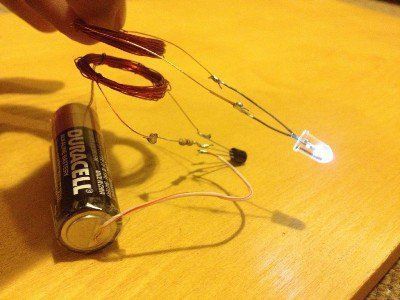

На фотографиях ниже показан способ, как можно зажечь светодиод, не применяя проводов, в двух сантиметрах от источника энергии.


Подобная схема позволяет повысить преобразователь напряжения и служит беспроводным передатчиком и приемником электрической энергии.

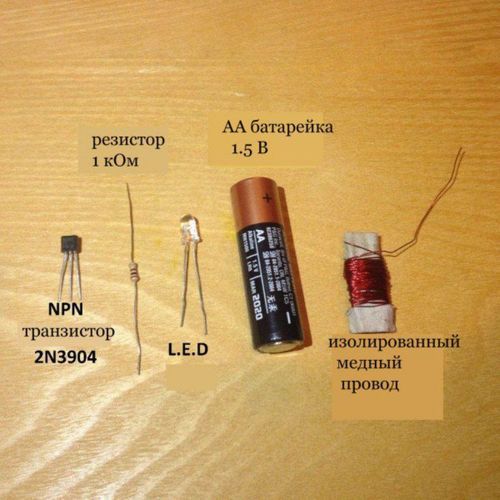

Понадобятся следующие материалы:

  • биполярный транзистор NPN. Здесь использовался 2N3904, но можно также с успехом взять и любой другой, вроде BC547.
  • изолированный провод - 3 или 4 метра;
  • светодиод (можно использовать абсолютно любой);
  • электрическая батарейка. Она должна быть не больше 1.5 В, иначе можно испортить транзистор;
  • паяльник;
  • ножницы (острый нож);
  • резистор с сопротивлением 1 кОм - защита транзистора при перегрузках от сгорания;
  • зажигалка.
Зная основные принципы индукции, можно сделать множество интересных изделий.



Инструкция

Изучаем видеоролик, на котором обозначен весь процесс создания цепи.



Подводим итоги видео.


На предмет, имеющий цилиндрическую форму, следует намотать катушку, состоящую из 30-ти витков. Ее условное название будет "катушка А". После этого нужно сделать катушку "В". Для этого на предмет, имеющий такой же диаметр, как и катушка "А" нужно накрутить 15 витков, затем сделать отвод и потом намотать еще 15 витков. Обязательно обе катушки надо закрепить, чтобы они не размотались. Для того чтобы изделие правильно функционировало, надо чтобы обе катушки имели одинаковый диаметр и равное количество витков.


После того как выводы катушек будут зачищены следует приступить к паянию цепи. Нужно выбрать , эмиттер коллектор для транзистора и базу. Один конец резистора присоединяется к базе, а другой - присоединяем к свободному выводу "катушки В".

Чтобы было легче присоединить батарейку, припаиваем маленький кусок провода к эмиттеру.

Светодиод соединяем с выводом "катушки А".

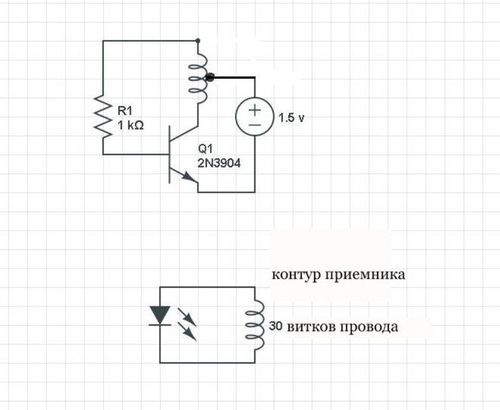

Изучаем схему цепиПрактическое применение индукции


Подробный рисунок цепи.Практическое применение индукции

Тестируем изделие

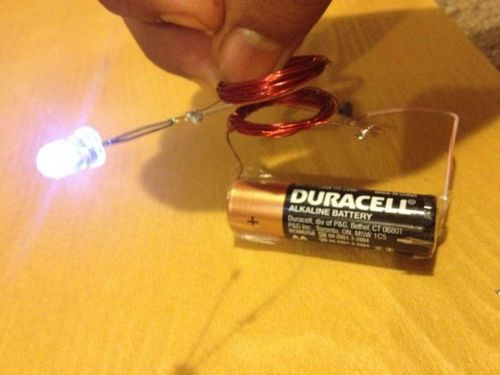

Практическое применение индукцииПрактическое применение индукцииПрактическое применение индукции


Для этого следует подключить отвод "катушки В" к "+" батарейки, а эмиттер транзистора к "-". После чего устанавливаем параллельно катушки и светодиод начинает светиться.


Разъяснение как все это работает

Индукция возникает в катушках, благодаря которой светодиод получает энергию, необходимую для работы.

Как доработать изделие

Основываясь на этом эксперименте, можно делать фокусы, научные работы и оригинальные подарки. Можно менять и форму катушек, и делать больше или меньше витков на ней.

Какие могут быть неисправности

1. Довольно сильно нагревается транзистор. Нужно проверить каким номиналом обладает резистор, и может быть, его недостаточно и нужно увеличить.

2. Не светит светодиод. Здесь несколько причин, почему это возможно. Например, некачественное соединение или неправильно распаялена база.

Источник информации: http://www.instructables.com/id/Wireless-electricity-transmission-circuit/
