Самодельный трактор грузовик


Малогабаритный трактор грузовик «Дубровец». К трактору можно прицеплять различные сельскохозяйственные орудия: сенокосилку, плуг, сеялку, опрыскиватель. На тракторе применены отдельные агрегаты и детали старых сельхозмашин и инвалидной коляски.

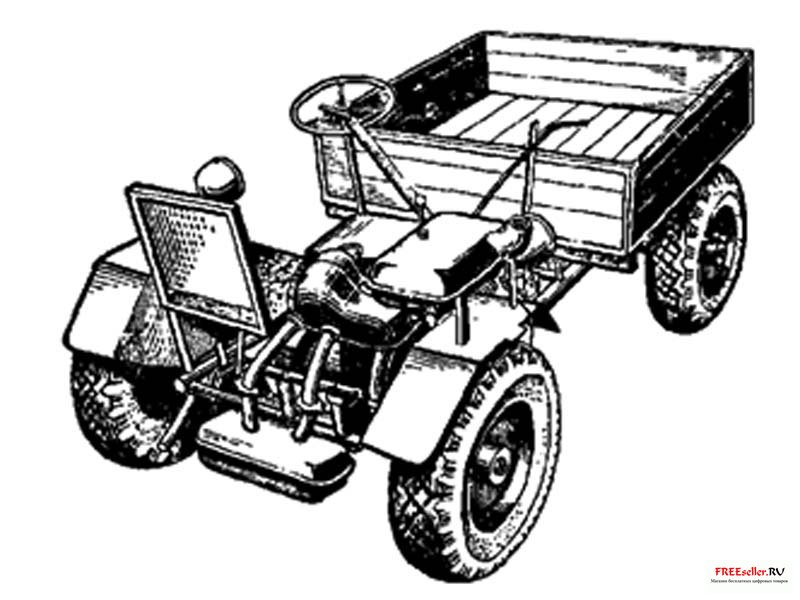

Рис. 1. Внешний вид трактора грузовика.

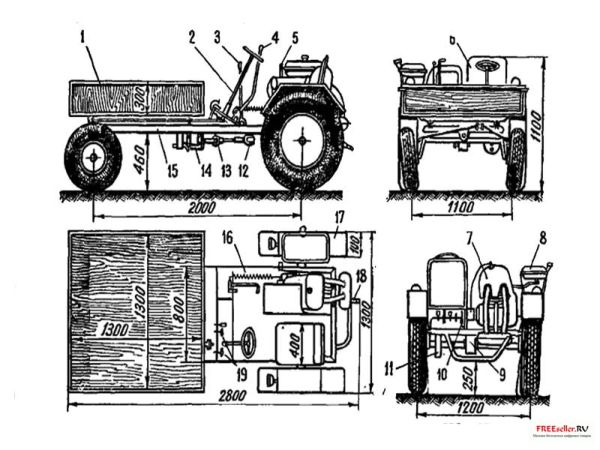

Рис. 2. Самодельный трактор грузовик в четырех проекциях:

1 - кузов; 2 - рулевая колонка; 3 - рычаги управления; 4 - тормоз; 5 - рычаг переключения передач, 6 - сиденье; 7 - двигатель; 8 - бак; 9 - задний мост; 10 - рычаг управления реверсом; 11 - тормозной барабан; 12 - конические шестерни; 13 - кардан привода редуктора; 14 - редуктор; 15 - рама; 16 - пружина (для облегчения управления платформой); 17 - крыло; 18 - прицепная скоба; 19 - педали управления



Технические характеристики самодельного трактора грузовика:

Габаритные размеры в мм: длина - 1800, ширина - 1300, высота - 1100, база - 1000, колея - 1200. Вес - 320 кг. Грузоподъемность - 500 кг. Скорость рабочая - 5-12 км/ч, транспортная - 27 км/ч.

Конструкция самодельного трактора грузовика:

Рама размером 2200 x 800 мм изготовлена из стальных труб 0 80 мм.

Передний мост
- самодельный; колеса, поворотные цапфы, тяги взяты от СЗА.

Задняя ось - цельная, 0 32 мм; в средней части на шлицах крепится большая шестерня заднего моста.

Главная передача - цепная, передаточное отношение 1 :2; звездочка привода заднего моста взята от СК-4 (32 зуба]. Задний мост - самодельный, из листового железа сварной. Его передаточное отношение - 1:6, шестерни взяты от двигателя ПД-10; на ведущем первичном валу установлена каретка переключения «вперед - назад», механизм переключения от СЗА.


Кузов - деревянный, окантован уголком.

Рычаги - от системы управления платформой сенокосилки. Вся подвеска и механизмы управления от конной сенокосилки использованы без переделок.

Двигатель взят от мотоколяски СЗА без значительных переделок, только вместо батарейного зажигания поставлено магнето от ПД-10. От мотоколяски же рулевая колонка и фары.

Редуктор привода ножа сенокосилки имеет передаточное отношение 2:1; шестерни взяты от ПД-10.
Тормозной барабан подобран от зерноуборочного комбайна СК-4, сделан привод на ножную педаль со стопорным устройством.

На испытаниях прошедшим летом трактор полностью оправдал надежды ребят. Производительность труда на скашивании зеленой массы растений и уборке сухого сена благодаря использованию трактора «Дубровец» повысилась более чем в два раза.


В. Вознюн
