Мини трактор из мотороллера

  • Опубликовано: 27 марта 2010

Мини трактор из мотороллера


Большому трактору негде развернуться на маленьком дачном участке, тем более на делякке. Значит, нужен мини-трактор». Машина довольно проста и надежна, на ней могут работать даже дети. За выносливость и большую силу при малых габаритах трактор назвали «Мурашек».


Габариты мини трактора указаны на приводимой схеме, вес «Мурашека» 86 кг. В тракторе использованы двигатель, редуктор, цепь, два колеса и некоторые детали органов управления грузового мотороллера «Тула-200».

Передние колеса от карта, сиденье от списанного комбайна. На вал двигателя установлено однополюсное магнето. Для того чтобы трактор мог работать на пониженных скоростях и обладал большим тяговым усилием, конструкторы снабдили его двумя самодельными понижающими (1 : 4| бортовыми редукторами. Скорость «Мурашека» от 3 до 20 км/ч. Рама изготовлена из уголка 40x40 мм, бак - из миллиметровой стали.

С помощью трактора можно перевозить грузы до 300 кг, производить неглубокую (до 15 см) вспашку, культивацию, посев и другие сельскохозяйственные работы.

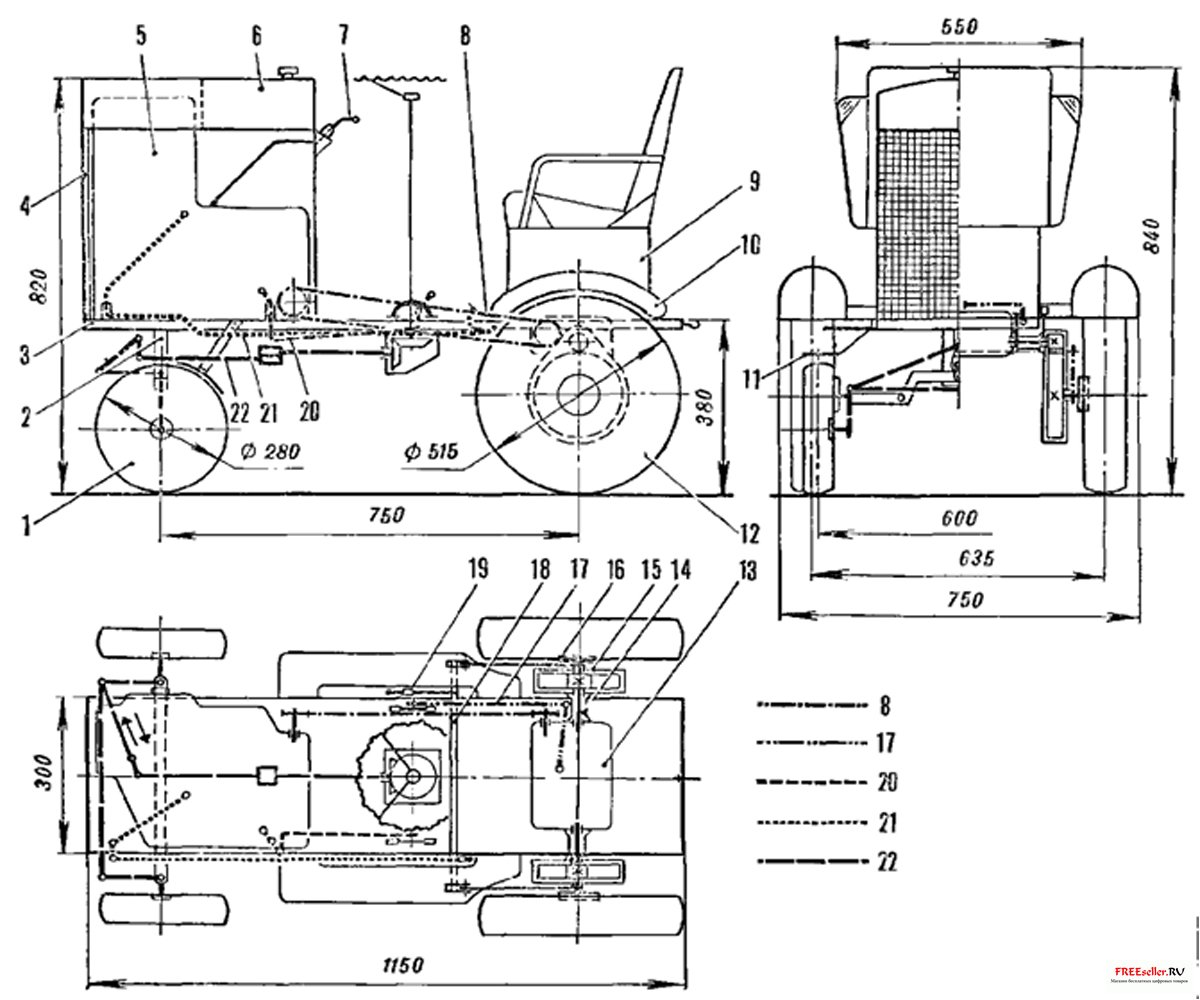

Компоновочная и кинематическая схема трактора «Мурашек»:

I- передние колеса, 2 - передний мост, 3 - рама, 4 - лобовая стенка капота, 5 - двигатель, 6 - бензобак, 7 - ручка газа, 8 - главная передача, 9 - сиденье, 10 - заднее крыло,

II - подножка, 12 - задние колеса, 13 - редуктор, 14 - чулок заднего моста, 15 - бортовые редукторы, 16 - тормозной барабан, 17 - реверс, 18 - вал тормоза, 19 - педаль тормоза, 20 - тяга переключения скоростей, 21 - тяга муфты сцепления, 22 - система рулевого управления.

А. Чермит, Ю. Уханов (МК 1976 06)
