Мини трактор для полива

По замыслу школьных конструкторов трактор должен был получиться универсальным: чтобы он не только выполнял транспортные и почвообрабатывающие работы, но и полив.

Универсальная машина была сконструирована на базе двигателя УД-2 мощностью 8 л. с. Рама сварена из труб диаметром 40 мм. Для жесткости по бокам рамы приварены угольники размером 35 X 35. Задний мост и карданная передача взяты от автомобиля «Шкода»: их урезали и подогнали по чертежу. Коробка передач, имеющая три скорости для движения вперед и одну для движения назад, - с этого же автомобиля.

Передний мост рассчитали и изготовили сами в школьных мастерских. Он сделан из трубы 0 40 мм в виде коромысла. Тяги взяты от мотоколяски.

Рулевая колонка - с автомобиля «Волга». Тормозная система гидравлическая. Тормозной цилиндр приспособлен от автомобиля ГАЗ-51. Бензобак - от зернопогрузчика. Сиденье, переделанное из свеклоуборочного комбайна, а колеса, передние и задние, взяты от тракторных граблей.

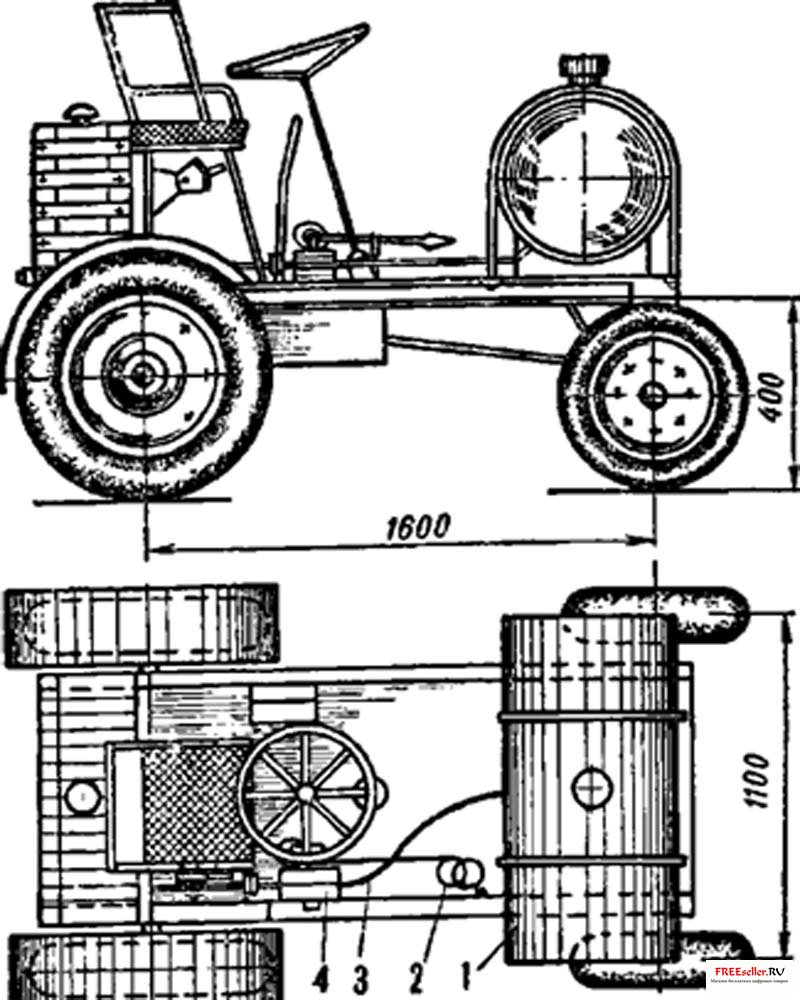

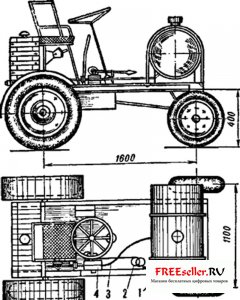

Рис. 1. Мини трактор для полива. (Самоходный поливальный агрегат):

1 - бак, 2 - нагнетательный шланг, 3 - всасывающий шланг, 4 - шестеренчатый насос.

На передней части рамы трактора расположен-поливной узел: шестеренчатый насос от гидравлической системы трактора МТЗ-5. Насос работает от привода тракторного двигателя.

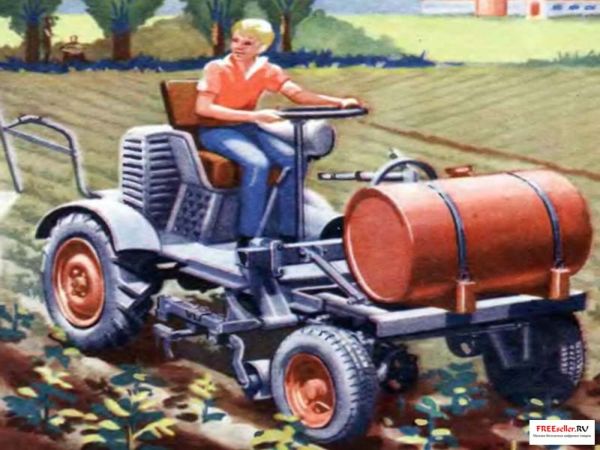

Рис. 2. внешний вид мини трактора для полива

На раме трактора установлен бак для воды емкостью 200 л. Насос качает воду и подает ее по шлангу. Радиус действия - 10 м.

В Чичков, В. Давиденко
