Мини трактор Луковчонок


Малогабаритный трактор «Луковчонок» сконструировали и построили они его в 1977 году, и с тех пор появился у них надежный помощник. Предусмотрели конструкторы для трактора и одноосный прицеп для перевозки грунта, удобрений. Грузоподъемность его - 1т.


Основой «Луковчонка» стали списанные узлы от автомобилей, тракторов и некоторых сельскохозяйственных агрегатов. Так, двигатель - это «пускач» ПД-10 от трактора ДТ-54, радиатор для него от автомобиля ГАЗ-69, От грузовика ГАЗ-51 позаимствовали задний мост (его пришлось несколько укоротить), колеса, коробку передач и рулевую колонку.

Долго не могли подобрать передние колеса и ступицы, пока кто-то не подсказал соединить ступицы от комбайна СК-3 с колесами сеялки. То же самое было и с водяной помпой - наконец, догадались приспособить к трактору насос от... стиральной машины, соединив его шестерней с регулятором оборотов. Ну а раму трактора ребята сварили из стального швеллера.

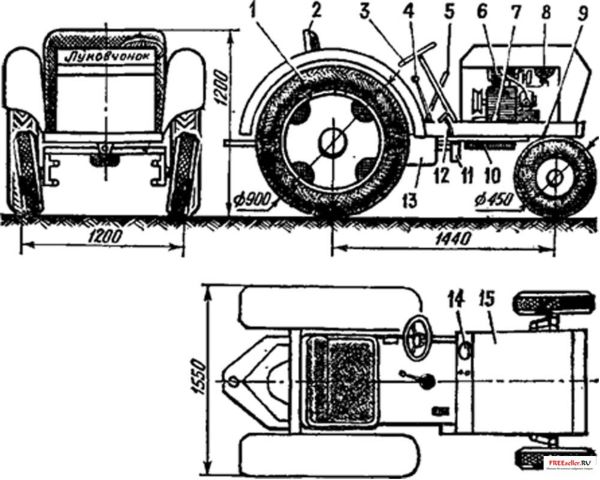

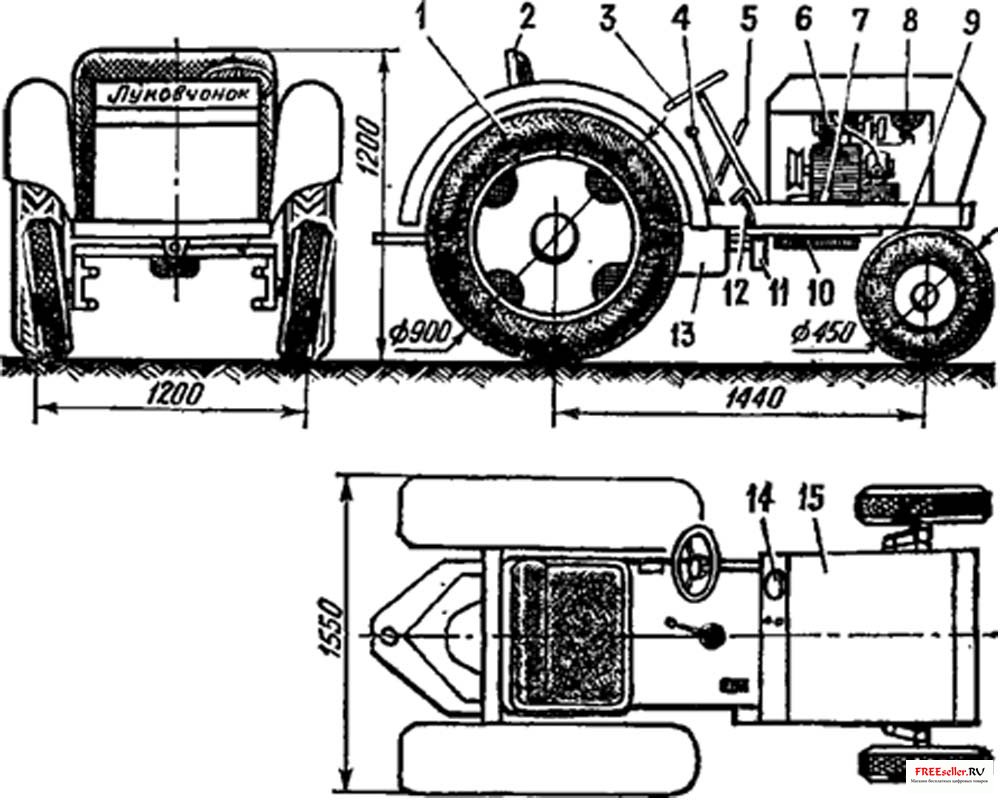

Рис. 1. Внешний вид микротрактора «Луковчонок»:
1 - заднее колесо, 2 - сиденье, 3 - рулевое колесо, 4 - рычаг переключения передач, 5 - рычаг включения муфты сцепления, 6 - двигатель ПД-10, 7 - рычаг включения редуктора, 8 - бензобак, 9 - переднее колесо, 10 - корпус редуктора, 11 - зубчатое колесо, 12 - тормозная педаль, 13 - коробка передач, 14 - указатель температуры воды,
15 - капот.


Испытания показали, что максимальная скорость машины не превышает 25 км/ч, то есть вполне достаточна для большинства транспортных работ. Вообще же выбор скоростей достаточно большой - восемь «вперед» и две «назад».

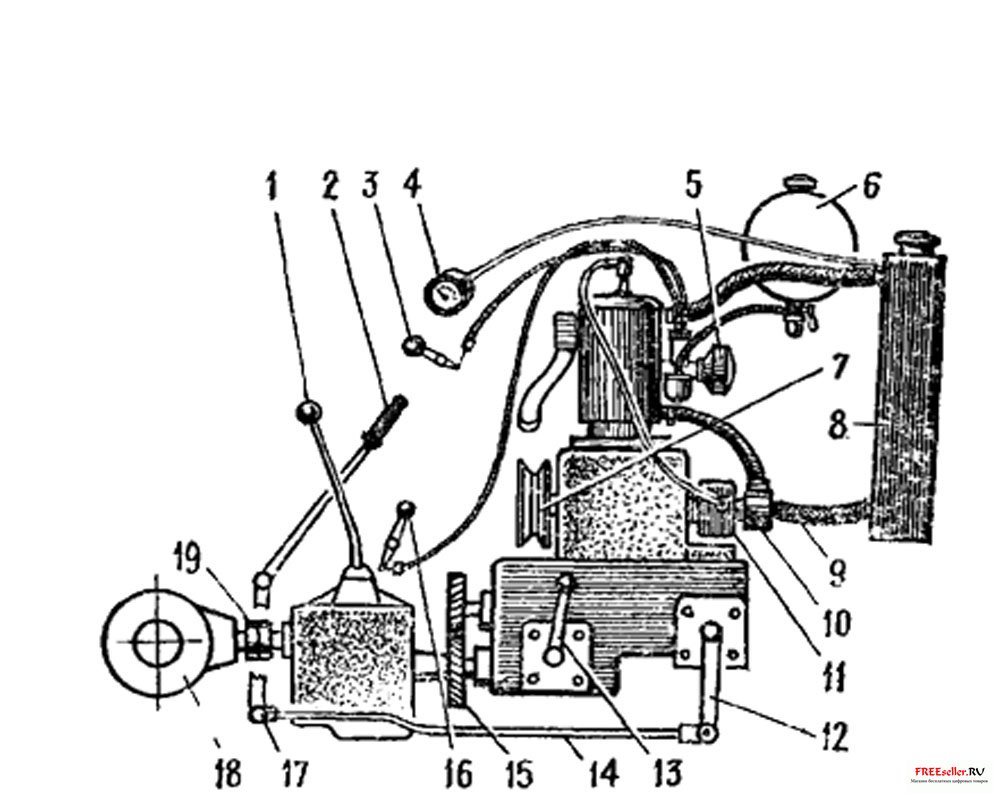

Рис. 2. Силовой агрегат микротрактора:
1 - рычаг переключения передач, 2 - рычаг управления муфтой сцепления, 3 - рычаг обогатителя карбюратора, 4 - указатель температуры воды, 5 - воздухофильтр, 6 - бензобак, 7 - маховик коленчатого вала, 8 - радиатор, 9 - нижний водяной патрубок, 10 - водяная помпа, II - магнето, 12 - рычаг муфты сцепления, 13 - рычаг включения редуктора, 14 - тяга привода муфты сцепления, 15 - ведомое зубчатое колесо, 16 - рычаг «газа», 17 - промежуточный рычаг муфты, 18 - задний мост, 19 - соединительная муфта.


Трактором, подобным «Луковчонку», может обзавестись практически каждая сельская школа - ведь на каждой ремонтно-тракторной станции найдется немало списанных деталей и узлов, из которых можно собрать столь же надежного помощника.


 (МК 1978 12)
