Устройство для нижнего подогрева плат практически даром

  • Опубликовано: 22 марта 2018

Устройство для нижнего подогрева плат практически даром


Собираем простое устройство для нижнего подогрева плат из металлолома и недорогих и подручных компонентов.

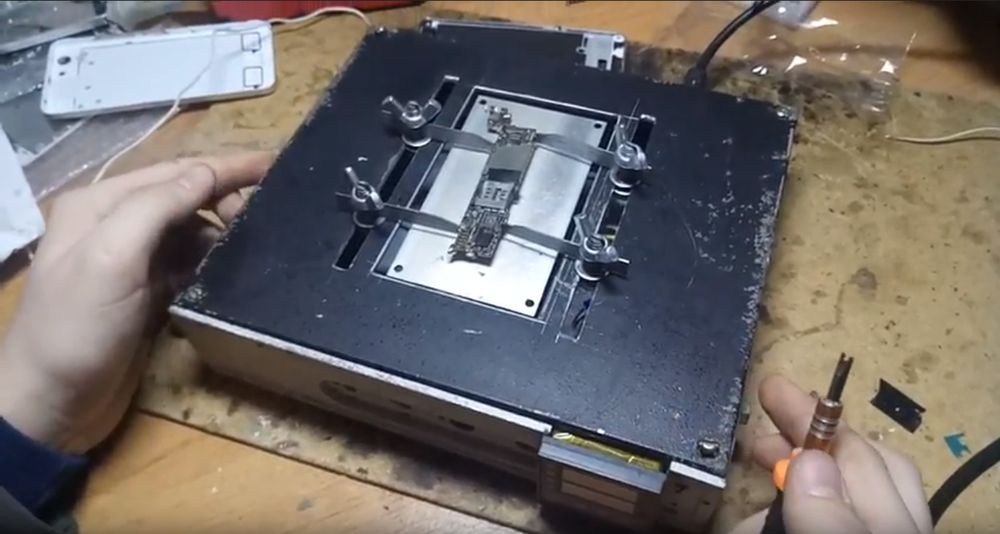

Здравствуйте, сегодня я Вам покажу устройство для нижнего подогрева плат - собранное своими руками.

  Устройство для нижнего подогрева плат своими руками

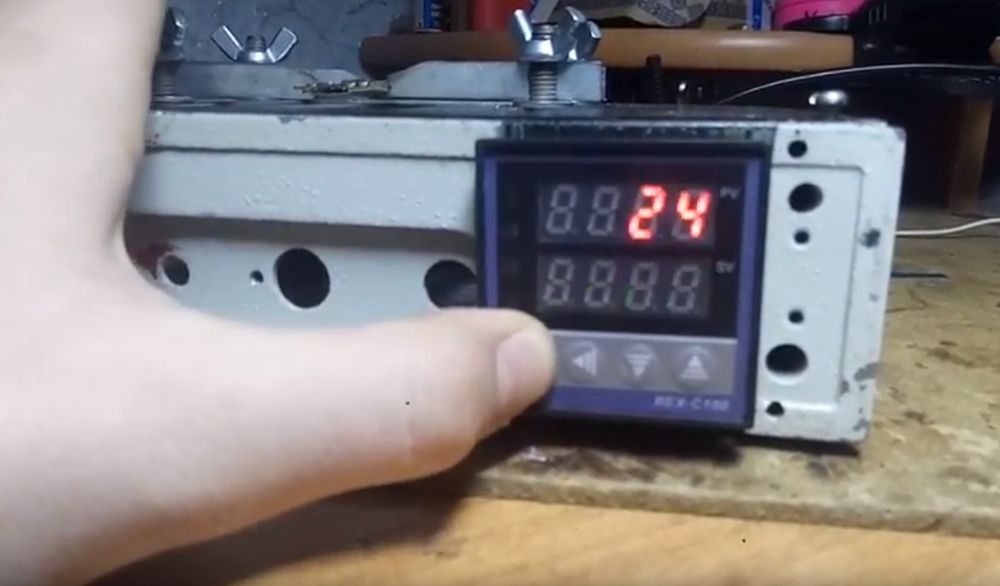

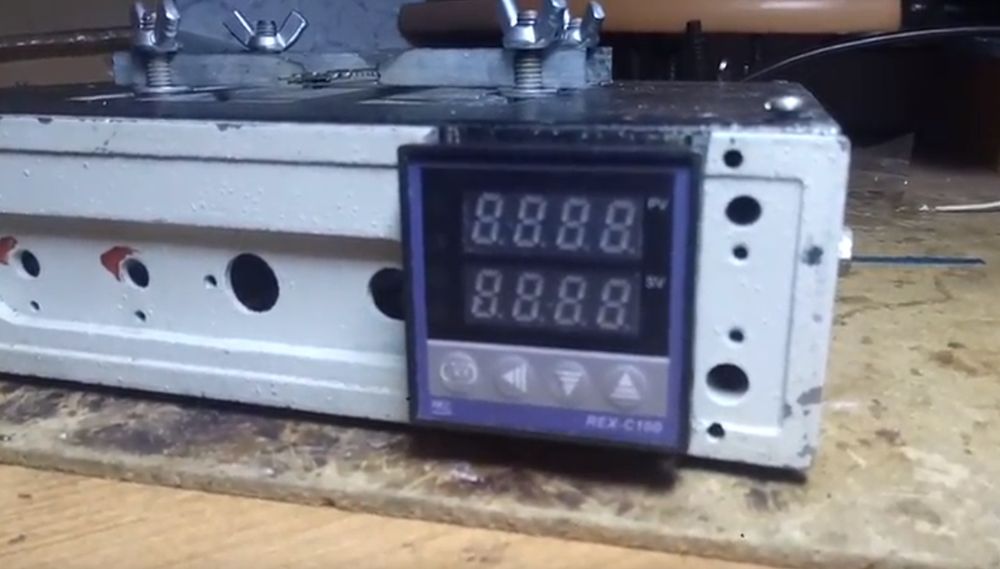

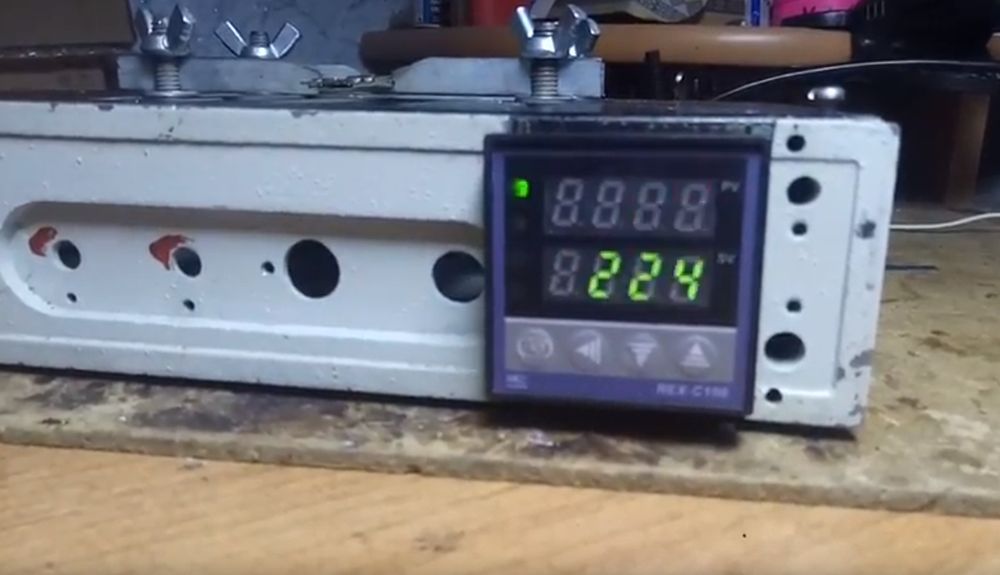

Устройство имеет на корпусе pit контроллер, заказанный с алиэкспресс rex c-100, по нему можно выставить температуру, сверху показывается температура, которая на плите.

  Устройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими руками

Внешнее устройство плиты

  • Корпус взят от старой советской рации, но можно взять и от чего-то другого на металлоломе.

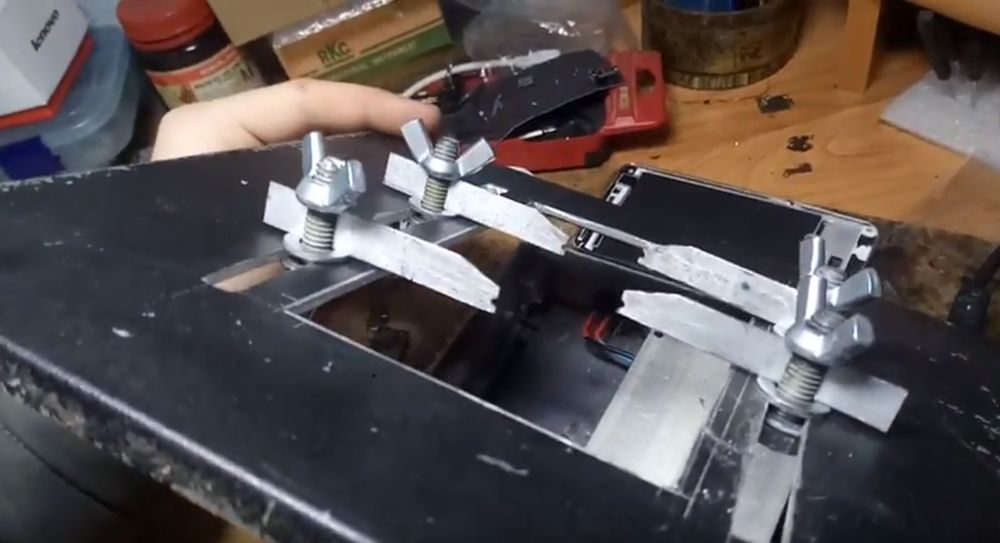

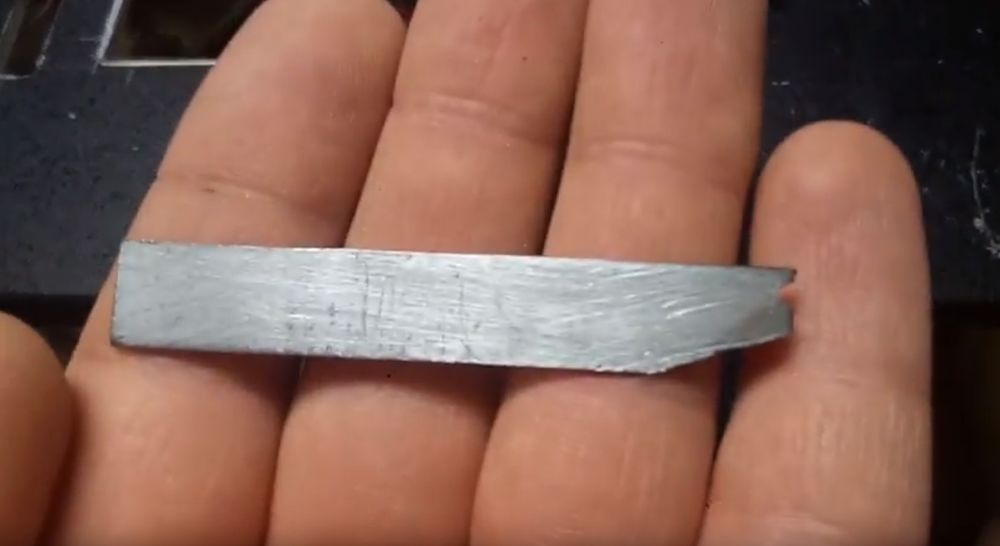

  • Кронштейны собраны из листовой стали, сделать их очень просто, из любых доступных материалов которые имеются в строительных магазинах.

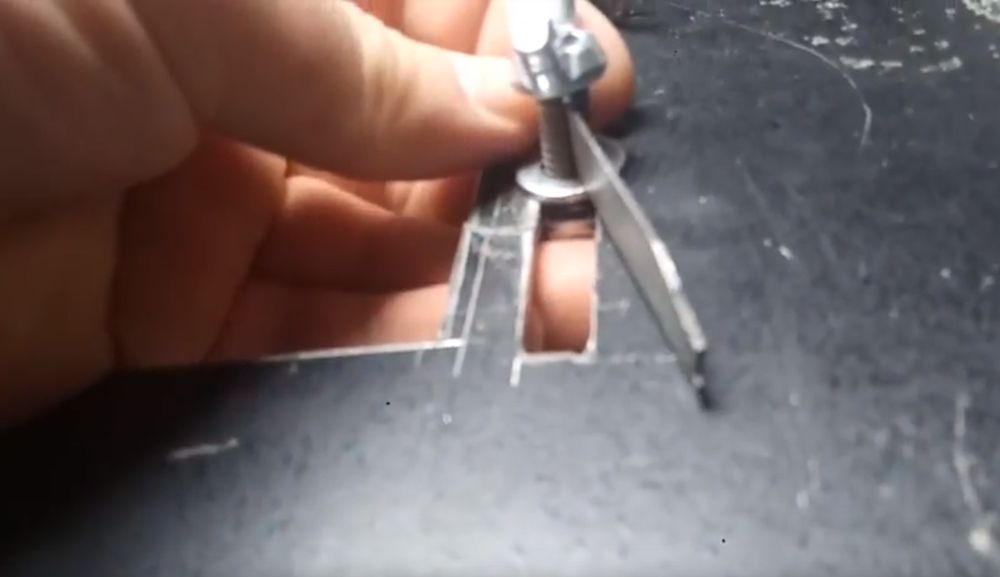

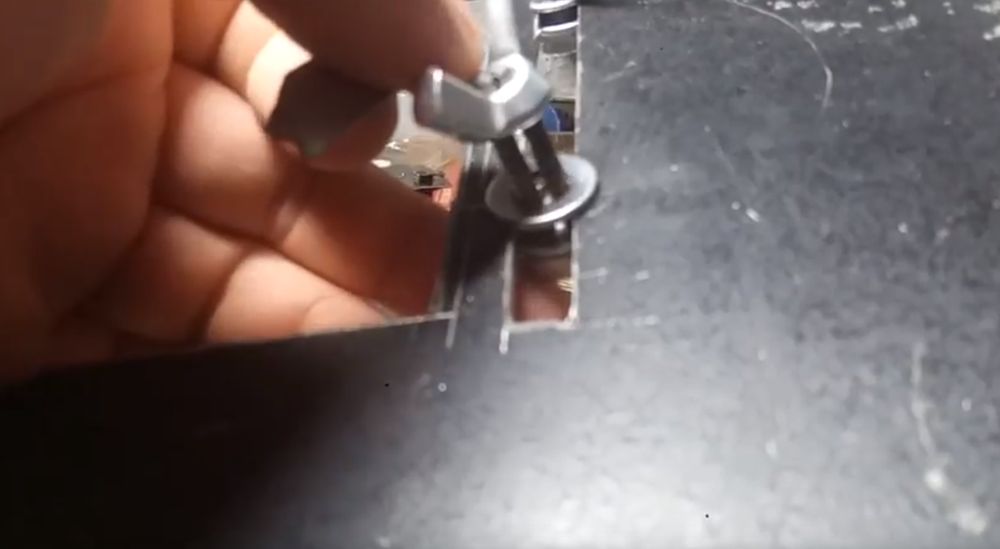

  • Зажимы сделаны из распиленных пополам болтов, и зажимаются при помощи гаек барашек.
Устройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими руками

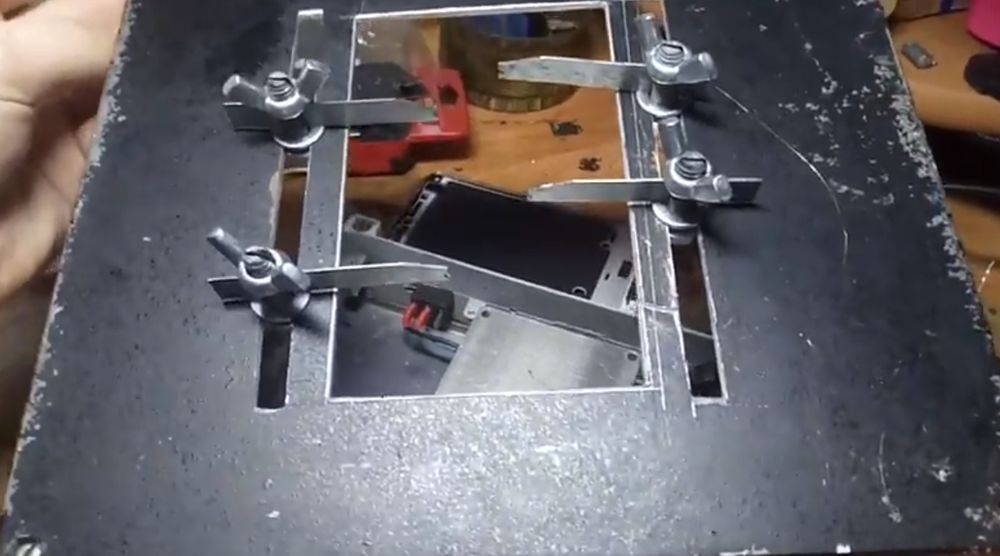

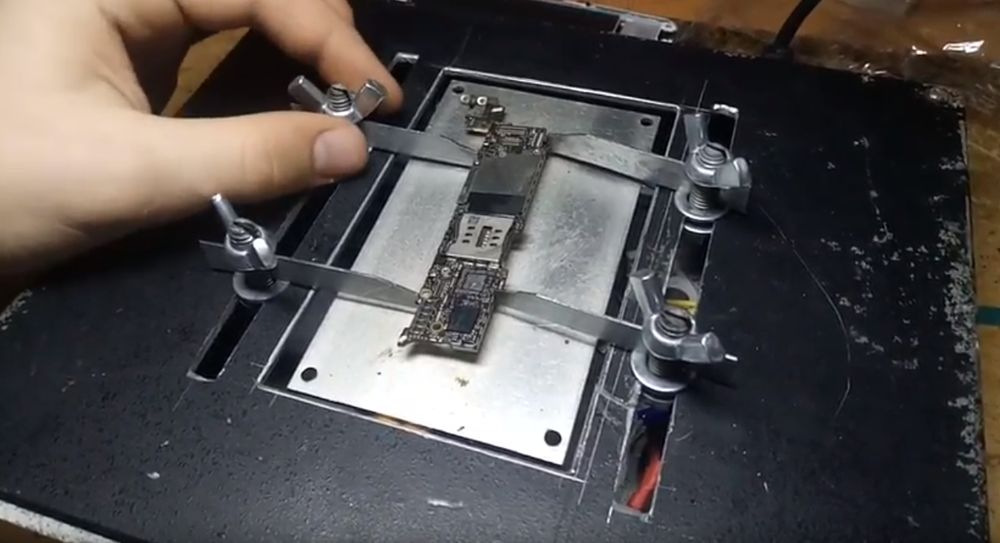

Можно подвигать кронштейны в разные стороны в зависимости от размеров платы.

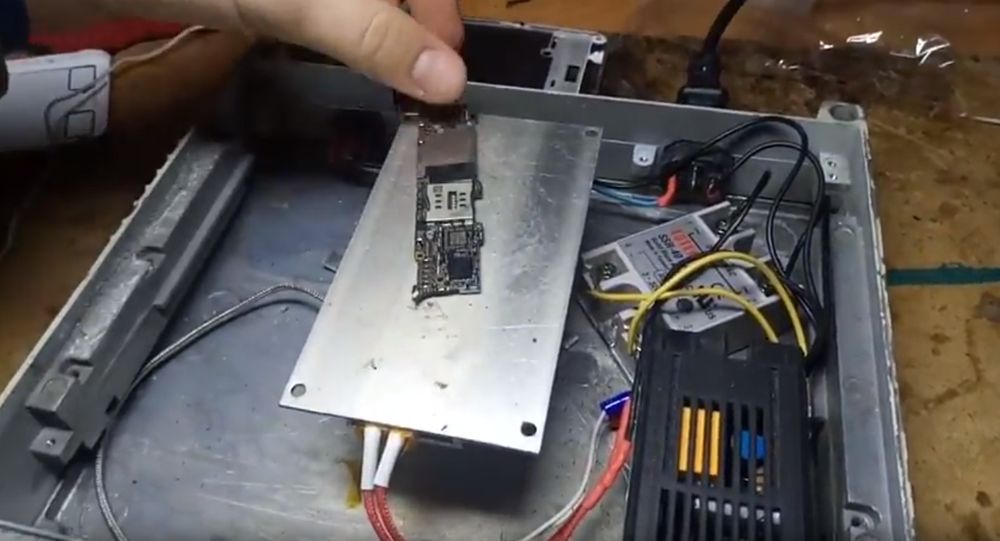

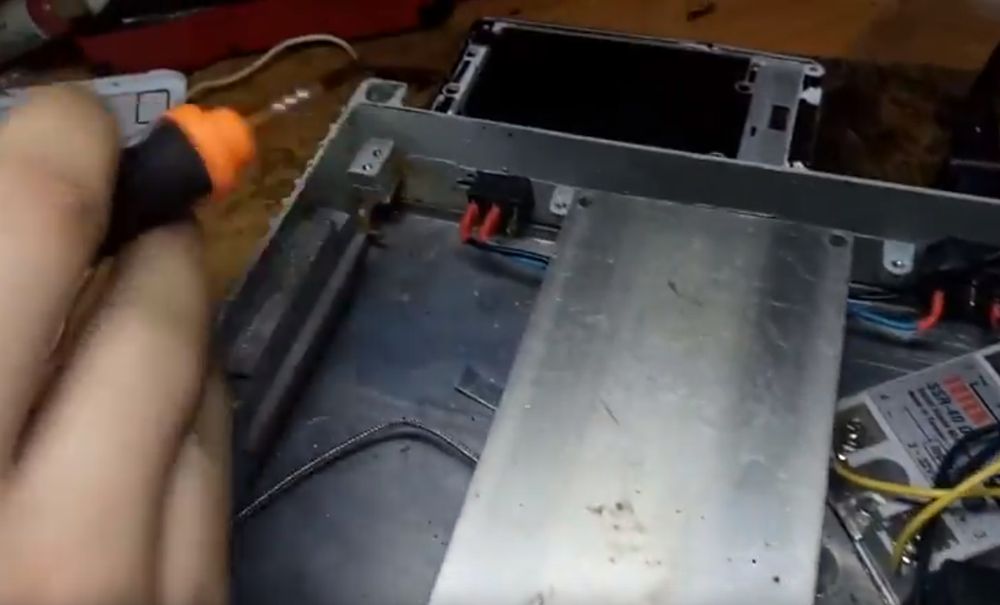

Внутреннее устройство плиты

Внутри у нас:

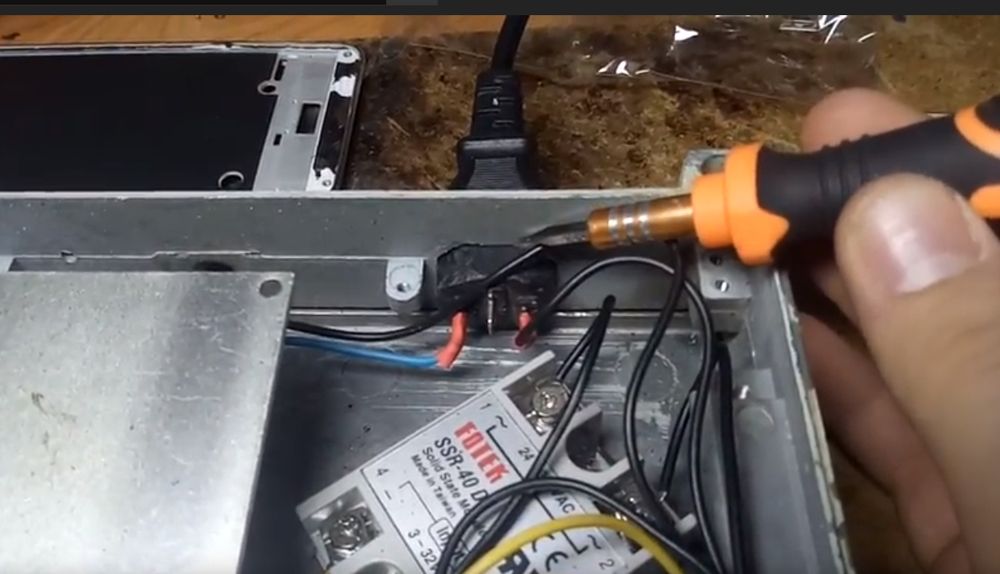

  • твердотелое реле Footek SSR-40;
  • входное гнездо;
  • кнопка включения;

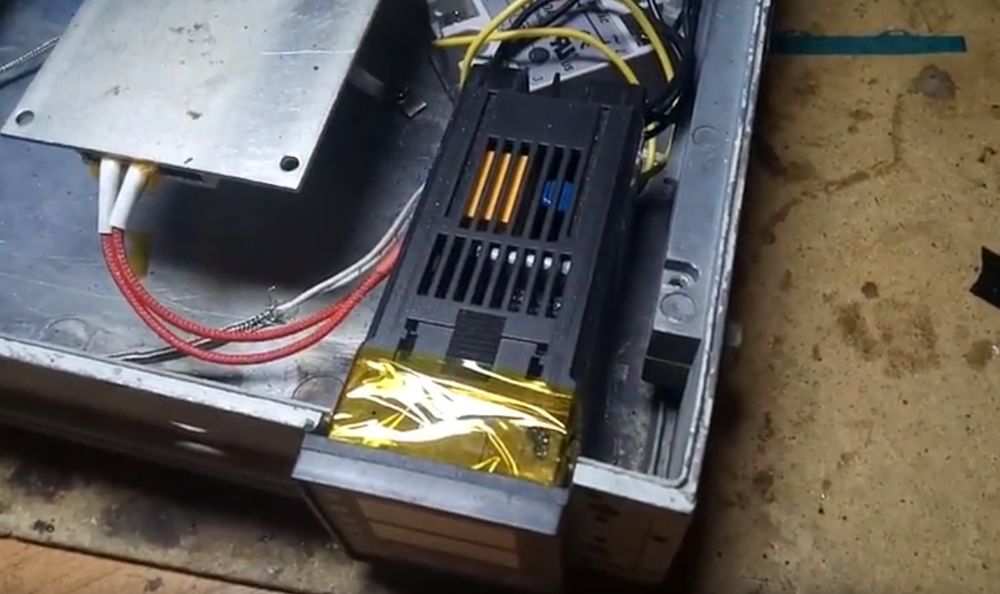

  • pit контроллер;

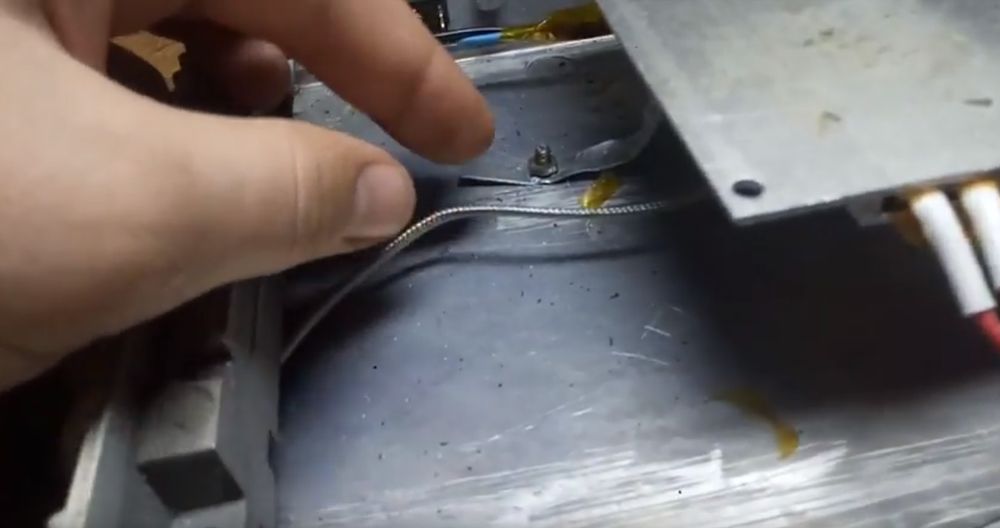

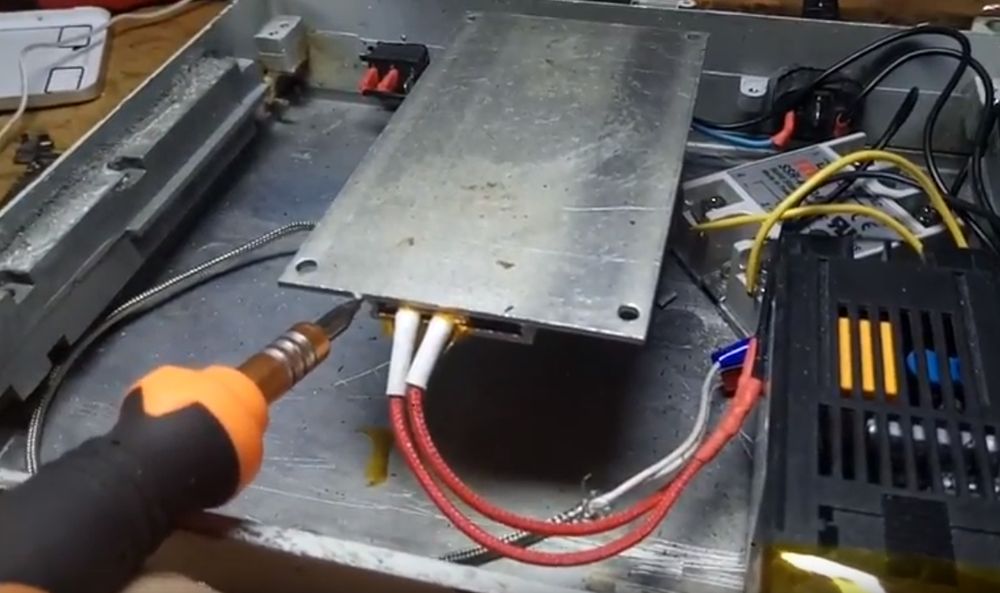

  • плита для подогрева, снизу которой прикручен термодатчик, отображает температуру плиты.
Устройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими рукамиУстройство для нижнего подогрева плат своими руками

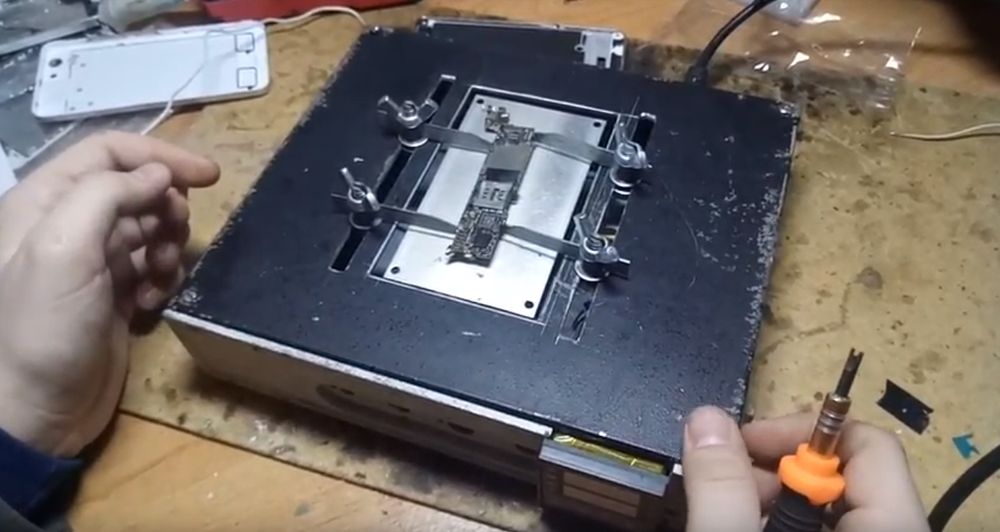

Вот такое вот простое в изготовлении устройство.

  Устройство для нижнего подогрева плат своими руками

Видео обзор самодельного девайса
