Самодельный сварочный аппарат из старого электродвигателя

Тем, кто еще не обзавелся сварочным аппаратом (СА), рекомендую изготовить его самостоятельно на базе вышедшего из строя асинхронного электродвигателя. Затраты минимальные, а вот результат...

Экспериментируя с разными СА, я убедился, что погоня за мощным аппаратом (присущая, как правило, новичкам) далеко не всегда экономически оправдана. Для большинства работ на дому вполне подойдет «сварочник», сделанный на базе статора асинхронного электродвигателя мощностью 1-1,5 кВт, имеющего магнитопровод с поперечным сечением 40 см2. Для подключения к бытовой сети 220 В с выдачей на дугу сварочных 40, 50 и 60 В первичная обмотка такого СА должна иметь 220 витков, а вторичная - 60, с отводами от 40-го и 50-го «шинных» витков.

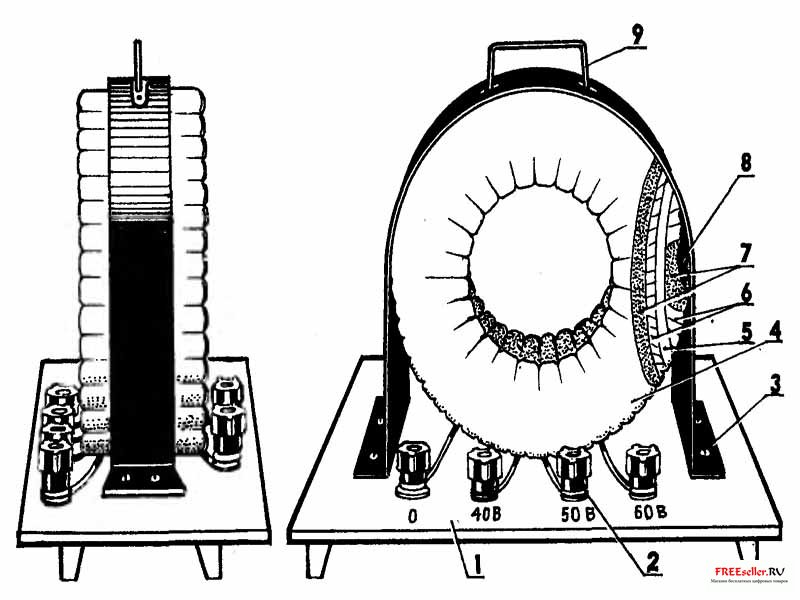

Рис.1. Сварочный аппарат из статора неисправного асинхронного электродвигателя:

1 - основание электроизоляционное; 2 - клемма (6 шт.); 3 - хомут; 4 - обмотка вторичная (60 витков утолщённой шины жгута из 9-15 проводов ПЭВ2 суммарным сечением медных жил 30-35 мм2, обмотанного изолентой на тканевой основе, отводы от 40-го и 50-го витков); 5 - изоляция межслойная (2 слоя льняной или хлопчатобумажной ткани с последующей пропиткой бакелитовым лаком); 6 - обмотка первичная (220 витков шины - жгута из 3-6 проводов ПЭВ2 суммарным сечением медных жил 6-8 мм2, обмотанного изолентой на тканевой основе); 7 - изоляция усиленная (исполнение - как у п. 5, но изолирующих слоев в два раза больше); 8 - тор-магнитопровод; 9 - ручка.

После того как статор окажется у вас в руках, не торопитесь срубать или выжигать обмотку. Ведь она в большинстве случаев вполне пригодна как исходный материал для «многоамперных шин», необходимых сварочному аппарату.

Статорная обмотка у большинства асинхронных двигателей - это несколько перекрывающих друг друга секций. Укладка каждой из них выполнена в соответствующих пазах магнитопровода. Внимательно осмотрев статор, определите, какая из секций была уложена последней. С неё и начните демонтаж.

Прежде всего попытайтесь выбить клинья (обычно деревянные), которыми витки обмотки закреплены в пазах. Если это не удастся сделать с помощью подручных средств» воспользуйтесь приспособлением в виде ножа особой конфигурации, изготовленного из полотна слесарного лобзика.

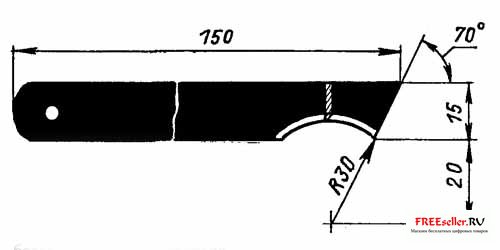

Рис.2. Нож для удаления клиньев из паза статора.

Технология здесь проста. Двигая нож на себя, снимите стружку с клина, добиваясь расчленения его на части. После удаления образовавшихся обломков начните виток за витком извлекать из пазов саму секцию. Делайте это осторожно и неторопливо; в последовательности, обратной заводской укладке. С высвобождением последней секции размотайте провода и выпрямите, получая отрезки длиной от 20 до 30 м. Из них и составьте шины требуемого сечения.

Так, для получения шины первичной (сетевой) обмотки СА необходимо сложить вместе 3-6 проводов-заготовок, чтобы суммарное сечение медных жил составило 6-8 мм2. Образовавшийся жгут следует обмотать по всей длине изолентой на тканевой основе. Вполне приемлемы и длинные изолирующие полосы, сшитые (склеенные) из обрезков льняной или хлопчатобумажной ткани. Сгодится даже бумажная лента, нарезанная, скажем, из почтовых или цементных мешков.

Чтобы работа по изготовлению изолированной шины шла споро, исходный пучок проводов перевяжите в нескольких местах шпагатом и сверните в бухту диаметром 600-800 мм. Саму же ленту наложите под углом к жгуту, чтобы каждый последующий её виток перекрывал половину предыдущего, а изоляция получалась двухслойной. Применяя ткань или бумагу, не забывайте, что эти материалы нуждаются в последующей пропитке бакелитовым лаком или какой-либо (исключая водоэмульсионную) краской.

Аналогичным образом изготовьте и шину для вторичной обмотки сварочного трансформатора. Только вот проводов в её составе должно быть столько, чтобы суммарное сечение медных жил равнялось 30-35 мм2.

Теперь о доработке магнитопровода. Суть её сводится к тому, чтобы у базового статора при помощи молотка и зубила удалить перемычки между секциями. А образующиеся при этом острые кромки сгладить напильником. Готовый магнитопровод покрывается несколькими слоями изоляции по приведенной выше технологии.

Для облегчения намотки введите провод в сердечник и вращайте все кольцо до тех пор, пока последний виток не окажется свободно надетым на тор-сердечник «сварочника». Получатся как бы два взаимосвязанных звена разнородной (стальной магнитопровод и медная бухта) цепи.

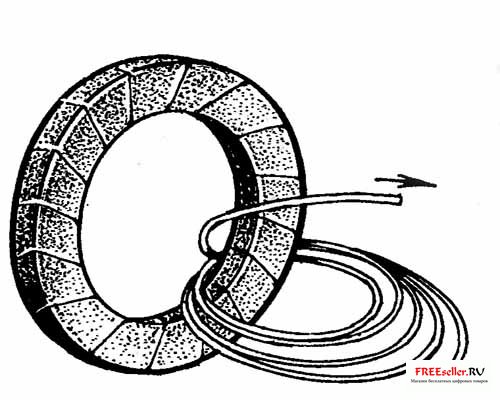

Рис.3. Укладка витков шины, свёрнутой в бухту, на тор-магнитопровод с усиленной изоляцией.

Намотку шин трансформатора лучше выполнять вдвоём. Сначала зажмите в тисках край магнитопровода, затем просуньте через центр тора конец шины, свернутой в бухту, и, аккуратно поворачивая последнюю, добейтесь, чтобы получилось как бы два соединенных друг с другом звена цепи. Закрепив начало первичной обмотки на поверхности тора шпагатом, продолжайте вращать шину, плотно укладывая витки на изолированный магнитопровод.

За первым слоем витков следует укладка облегчённой изоляции, пропитка получившегося «бутерброда» разжиженным бакелитовым лаком или разбавленной краской. Потом - новый слой обмотки, распределяемый равномерно по всей поверхности тора с последующей изоляцией. Витки укладываются строго радиально.

Завершает первичную (сетевую) обмотку 220-й виток. Далее идет вторичная (сварочная). Укладывайте её, предварительно сделав усиленную многослойную изоляцию. Всего в этой обмотке, как уже отмечалось, 60 (с петлевыми отводами от 40-го и 50-го) витков.

Общее правило: если вдруг выяснится, что провод (шина) короче, чем требуется, то наращивание следует выполнять снаружи обмотки, должным образом оформив для этого соответствующие выводы.

Дизайн самодельного сварочного трансформатора зависит от возможностей автора-исполнителя. Один из наиболее простых и приемлемых вариантов - «боковое» закрепление «сварочника» на изоляционном основании незамысловатым хомутом с ручкой для переноски.

П.Белоусов, Волгоградская обл.
