Сварочный трансформатор с постоянным давлением


Для изготовления многих деталей требуется сварочный аппарат с постоянным давлением на контактах, гарантирующим хорошее качество сварки. Нетрудно сделать его в домашних условиях.


Понижающий трансформатор мощностью 100 вт собран из трёх сердечников от автотрансформаторов бытового назначения. Первичная обмотка - в два провода ПЭВ-2 диаметром 0,8 мм, количество витков 440. Вторичная - четыре витка медной шины сечением 13x2,5x5 мм. Сварочный трансформатор с постоянным давлением

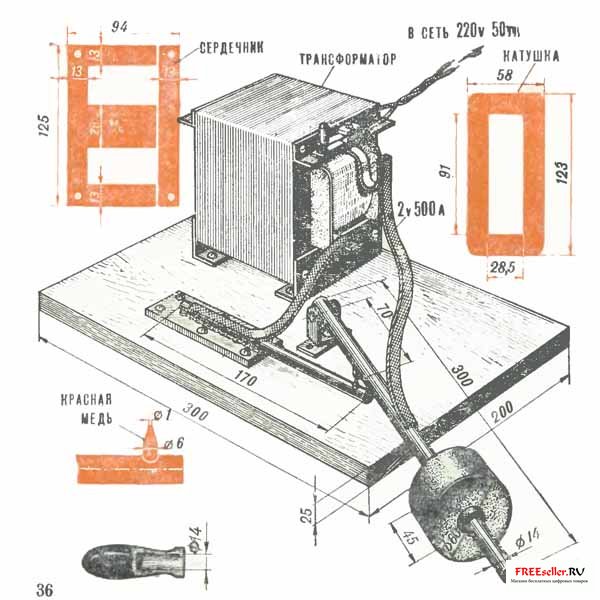

Рис.1. Сварочный трансформатор с постоянным давлением.


Сварочные клещи снабжены передвижным грузом, выточенным из стали, который регулирует усилие на контактах и тем самым - режим сварки. Ток подаётся при замыкании кнопки в первичной цепи трансформатора. Скоба крепления рычага согнута из листовой стали Ст20, толщиной 2-3 мм. Неподвижный рычаг привёрнут своим кронштейном к доске основания шурупами. Кронштейн к неподвижному рычагу приварен методом газовой сварки. На подвижный рычаг насаживается деревянная рукоятка для предохранения от поражения током.

В. Носков, Е. Сухов,
МК 08 1967
