Сварочный трансформатор Малыш

Конструкция самодельного сварочного трансформатора "Малыш" - просто необходимого помощника в домашнем хозяйстве.

Обмотки понижающего трансформатора (рис. 1), соединенные по оригинальной схеме (рис. 2), обеспечивают стабильное горение дуги. Для сварки используются электроды 0 3 мм, рассчитанные на переменный ток. (В форсированном режиме трансформатора возможно применять электроды диаметром 4 мм.).

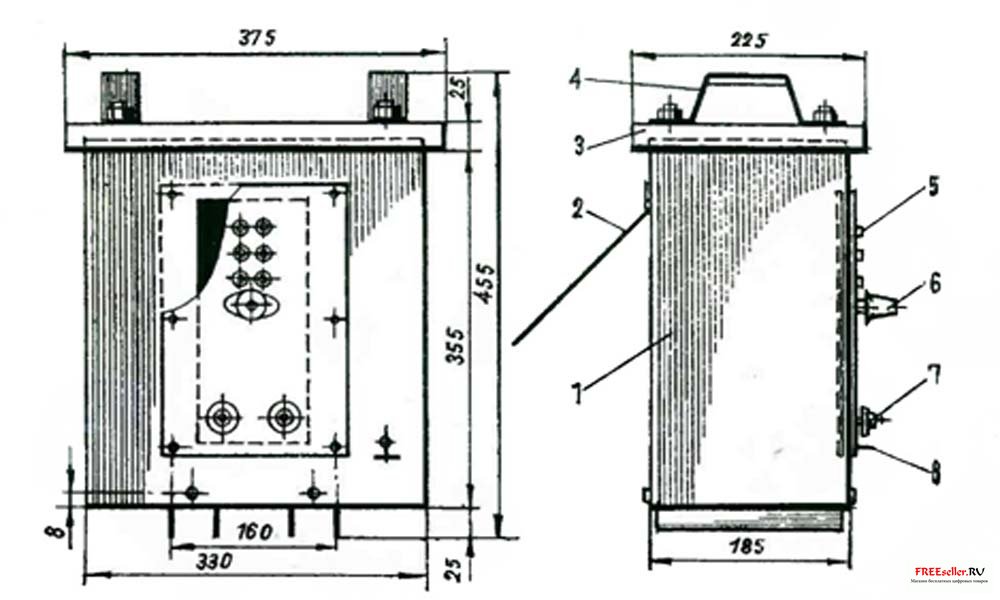

Рис. 1. Сварочный трансформатор "Малыш":
1 - корпус, 2 - крышка вентиляционного окна, 3 - крышка корпуса, 4 - ручка, 5 - гнездо, 6 - вилка, 7 - клемма, 8 - болт для подключения заземления.

Со вторичной обмотки допустимо снимать напряжение 50, 60, 70, 80 В при токе от 60 до 150 А. Точную величину выбирают путем попарного наворачивания одноименных отводов первичной обмотки, подключенных к гнездам.

Вот данные такого трансформатора. Сечение магнитопровода - 25 см2. Две катушки намотаны на отдельных картонных каркасах без щечек длиной 260 мм с внутренним диаметром 65 мм. Вначале размещена вторичная обмотка - по 125 витков медной шины сечением 5X3 мм в хлопчатобумажной изоляции. Поверх нее расположена обмотка первичная - по 275 витков изолированного провода диаметром 2,5 мм.

Обе половины вторичной обмотки соединены между собой параллельно. А чтобы напряжение на ней повысить до 60, 70 или 80 В, нужно соответственно уменьшить первичную обмотку. Для этого на ней с обеих сторон сделаны отводы от 172-го, 197-го и 230-го витков.

Трансформатор имеет «запас прочности». Поэтому кратковременное включение в сеть обмотки с пониженным содержанием витков на его работоспособности заметно не отразится. Витки обеих обмоток укладывают по часовой стрелке, проложив между ними 3-4 слоя бумаги, а выводы закрепляют хлопчатобумажной тесьмой. Готовые катушки (рис. 3) необходимо пропитать бакелитовым лаком и тщательно высушить.

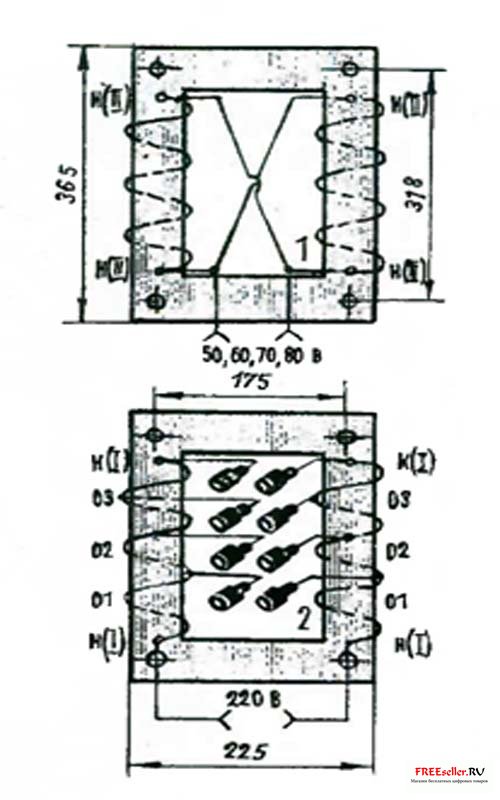

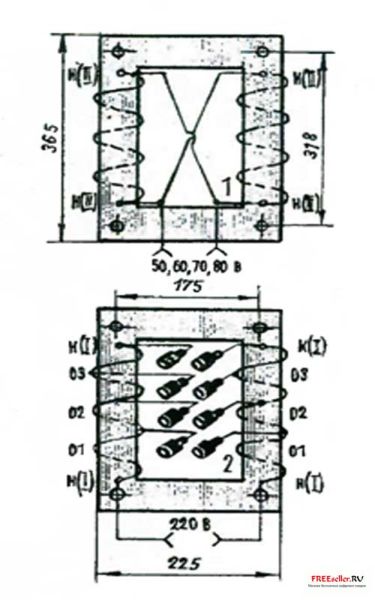

Рис. 2. Обмотки трансформатора:
1 - вторичная, 2 - первичная.

Порядок сборки трансформатора показан на рисунке 3. Магнитопровод стянут болтами М10 и покрыт для защиты от коррозии бакелитовым лаком. Выводы обмоток нужно тщательно залудить.

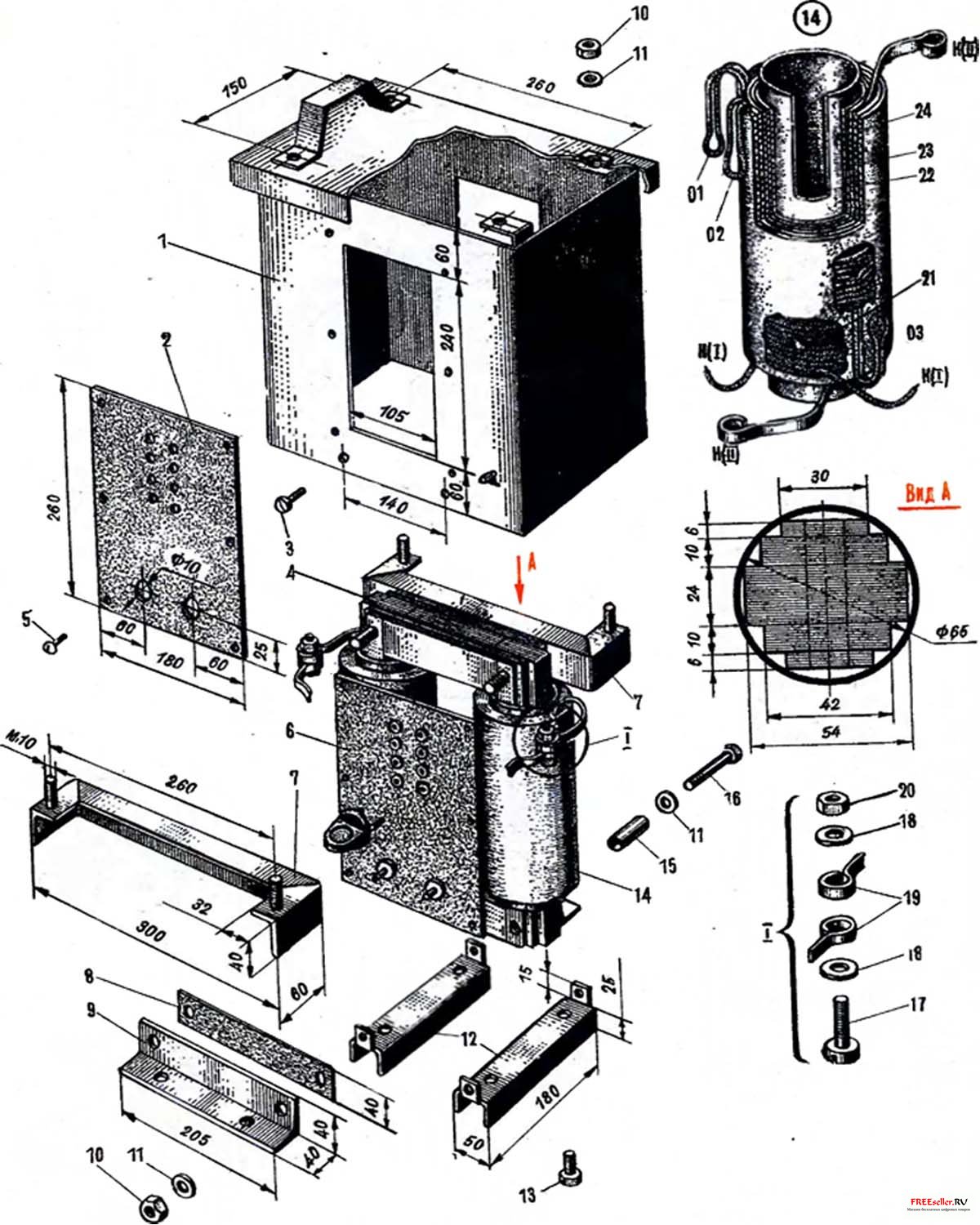

Рис. 3. Сборка сварочного трансформатора:
1 - корпус, 2 - внешняя панель (гетинакс S-5), 3 - винт М5Х10, 4 - сердечник, 5 н винт М4х 12, 6 - внутренняя панель (гетинакс S-5), 7 - угольник верхний, 8 - прокладка (картон), 9 - угольник нижиий, 10 - гайка М10, 11 - шайба диаметром10 мм, 12 - основание, 13 -болт М10 х 20, 14 - каркас с обмотками, 15 - втулка (картон), 16 - болт М10 х 70, 17 - винт М6 х 18, 18 - шайба диаметром 6 мм, 19 - выводы вторичной обмотки, 20 -гайка М6, 21 -хлопчатобумажная тесьма, 22 - каркас, 23 - вторичная обмотка, 24 - первичная обмотка.

Кожух сварен из стального листа толщиной 1-1,5 мм. В передней стенке сделана прямоугольная прорезь для клеммника, а на задней - вентиляционное окно размером 180-150 мм.

При полном использовании 15 - 20 электродов диаметром 3 мм температура нагрева обмоток не должна превышать 70°С.
