Самодельная мельница крупорушка


Конструкция самодельной мельницы крупорушки поможет помолоть зерно на муку любого помола. Также она способна на обдирку зерновых, подсолнечника, рушить и измельчать мел, соль, различные зерноотходы.


Основные рабочие части мельницы крупорушки - ротор и статор. Они выполняют функции жерновов - первый вращается внутри второго. В общем, моя мельница выглядит так. На деревянном табурете находится электродвигатель мощностью 1 кВт на 220 В, однофазный, перемотанный из списанного трехфазного К нему с помощью уголков крепится сама мельница - так, чтобы подшипник в ее центральном отверстии надвигался на вал двигателя: на этом валу как раз и будет вращаться ротор, развивая до 3000 об/мин.


Сам корпус мельницы очень схож с круглыми конфетными коробками толщиной 56 и диаметром 348 мм. Дно коробки с бортом 50 мм - статор, а крышка (высотой 15 мм) закрывает «внутренности». Сверху на корпусе на винтах М4 закреплен небольшой чугунок с вырезанным дном. Вместо последнего приспособлена заслонка-пластина. Внизу- рукав-пыльник из брезента (на таких же винтах). Под заслонкой и над пыльником в статоре сделаны окна «входа - выхода» - 15 x 30 мм. Через верхнее окно, когда заслонка приоткрыта, из чугунка поступает «сырье», а через нижнее ссыпается готовая «продукция» Рукав рекомендуется использовать обязательно: помол не будет разлетаться в стороны, а устремится непосредственно в подставленный мешок или другую емкость.


Статор - из металлической полосы толщиной 2 и шириной 54 мм. Изогнул ее по окружности. Поместил в форму и залил с одного торца алюминием - получилась чашка с 4-мм дном. Затем нарезал уголки 20 x 20 x 50 мм. Приварил их к борту чашки изнутри, оставив свободными места для окон, - поверхность стала ребристой. (Потом уже подумал, что уголки можно ставить просто на винты - эффект будет тот же.) По центру статора просверлил отверстия под вал. Принципиальная схема самодельной мельницы- крупорушки: 1 - емкость для зерна, 2 - заслонка емкости, 3 - входное отверстие, 4 -корпус-статор, 5 - ротор, 6 - втулка, 7 - вал электродвигателя, 8 - подшипник, 9 - корпус подшипника, 10 - уголки статора, 11 - рукав-пыльник, 12 - заслонка рукава, 13 - крышка.

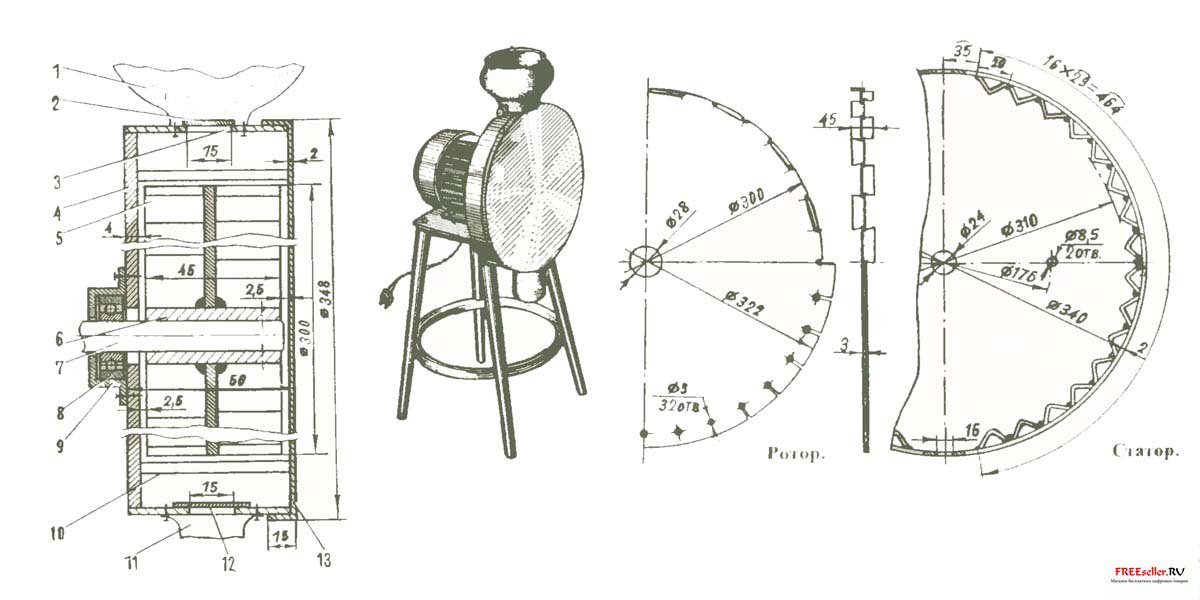

Рис.1. Принципиальная схема самодельной мельницы- крупорушки:

1 - емкость для зерна, 2 - заслонка емкости, 3 - входное отверстие, 4 -корпус-статор, 5 - ротор, 6 - втулка, 7 - вал электродвигателя, 8 - подшипник, 9 - корпус подшипника, 10 - уголки статора, 11 - рукав-пыльник, 12 - заслонка рукава, 13 - крышка.


Заготовку для ротора - круг диаметром 322 мм - вырезал из металлического листа толщиной 3 мм. Затем провел на нем окружность диаметром 300 мм и разбил ее на 32 одинаковые части. В точках разметки просверлил отверстия диаметром 3 мм. До них снаружи по радиусу сделал пропилы ножовкой и отогнул лепестки, как показано на чертеже. По центру ротора вварил втулку длиной 45 мм и диаметром 28x5 мм.


При сборке конструкции вначале поставил на вал статор, затем на шпонке ротор и окончательно закрепил все шпилькой через втулку и вал. Крышку зафиксировал сверху четырьмя винтами Мб по окружности корпуса.


При работе мельницы требуется соблюдать такой порядок: заполните, скажем, зерном чугунок и запустите двигатель. Когда он наберет обороты, откройте верхнюю заслонку- засыпьте часть зерна. Дополняйте его количество по мере того, как будете удалять муку, действуя нижней заслонкой. Старайтесь не слишком пересыпать: к этому можно быстро приноровиться. Однако быть внимательным приходится все время - ведь производительность мельницы почти 5 кг/мин.


Как показала практика, качество помола зависит от числа оборотов двигателя и, конечно, от величины зазора между ротором и статором. В моей конструкции для обдирки или рушения зерна - зазор 5 мм. Для муки необходимо уменьшить его до 2 мм: надо иметь еще сменный ротор с большим диаметром. Но есть другой выход - изменить схему подключения к двигателю: снять мельницу с вала двигателя и, поставив отдельно, наладить ременную передачу со сменными шкивами, увеличивая (для муки) число оборотов.
