Металлоискатель на срывах синхронизации

  • Опубликовано: 28 октября 2010

Металлоискатель на срывах синхронизации своими руками.


Металлоискатель на срывах синхронизации своими руками.

Как сделать простой металлоискатель на срывах синхронизации. Себестоимость изготовления металлоискателя не более 5 у.е.

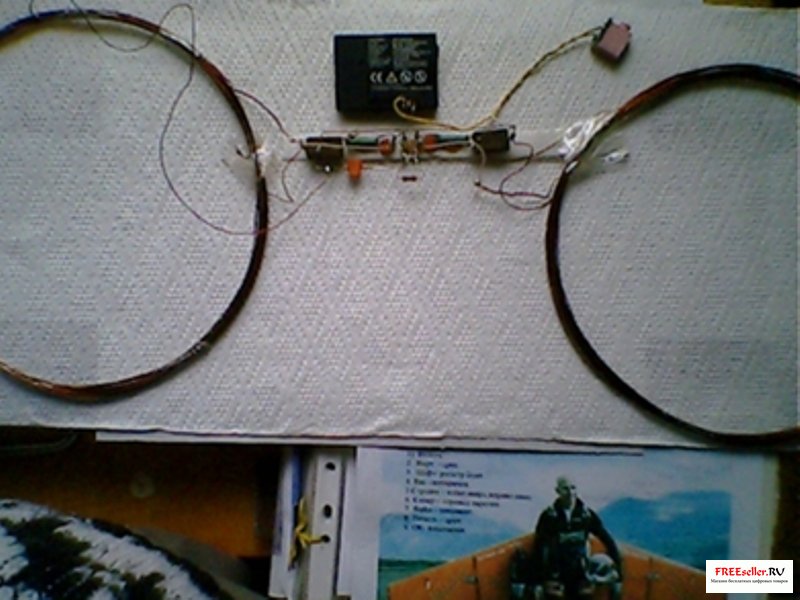

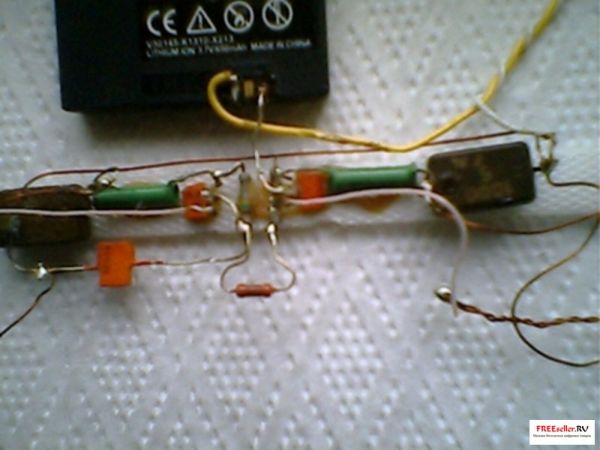

Для изготовления металлоискателя на срывах синхронизации используется металлопластиковая водопроводная труба. Штанга может быть разъемной, трубы диаметром 16 и 20 туго входят одна в другую. Детали собираем на любом непроводящем клею на упаковочную ленту. Конденсаторы с хорошей температурной стабильностью, слюдяные - это важно. Катушки и схему покрыть масляным лаком.
Батарейки от мобильника хватает на 20-30 часов непрерывной работы.

Металлоискатель на срывах синхронизации своими руками.

В схемах на биениях синхронизация генераторов нежелательна. Частоты генераторов заранее сдвигают, что ведет к снижению чувствительности. Мы предлагаем использовать неустойчивость на грани срыва синхронизации .Чем ближе к грани срыва тем выше чувствительность.
Простая схема монету чувствует с 15 см.



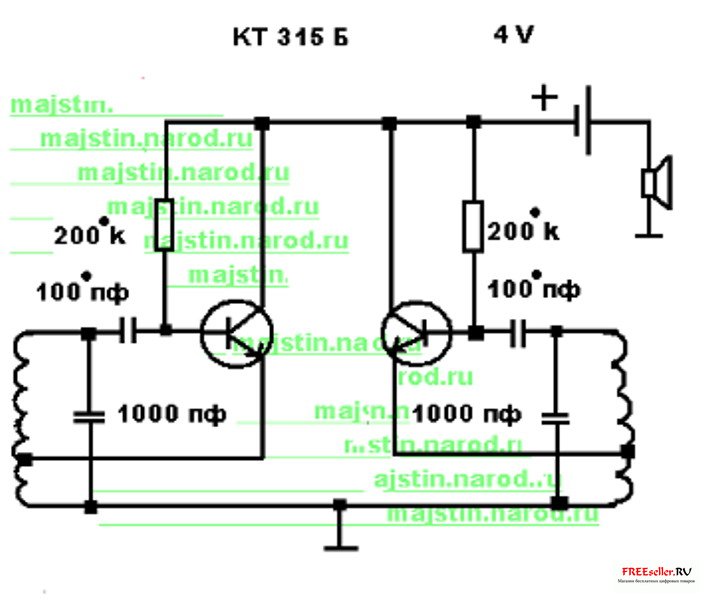

Металлоискатель на срывах синхронизации своими руками. -Схема

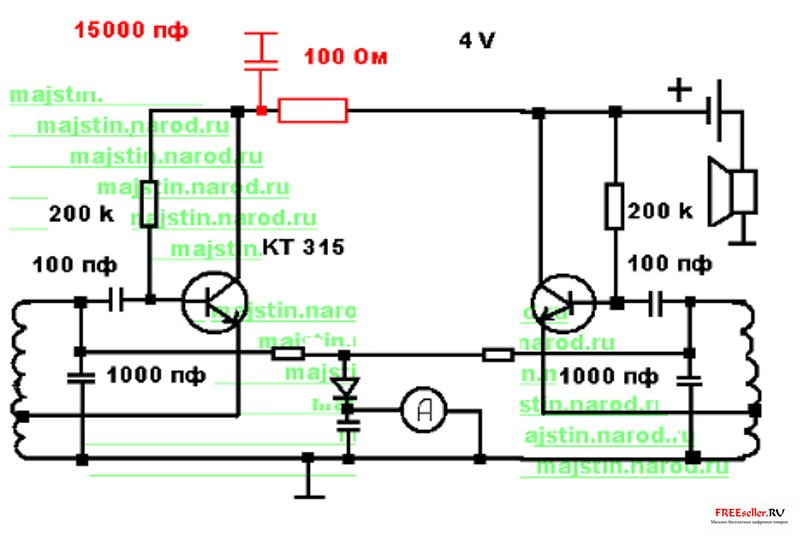

Берем самую простую схему. Схема не критична к питанию, количеству витков и номиналам деталей. Условие одно: левая и правая часть должны быть одинаковыми.


Симметрично собранная схема работает сразу.

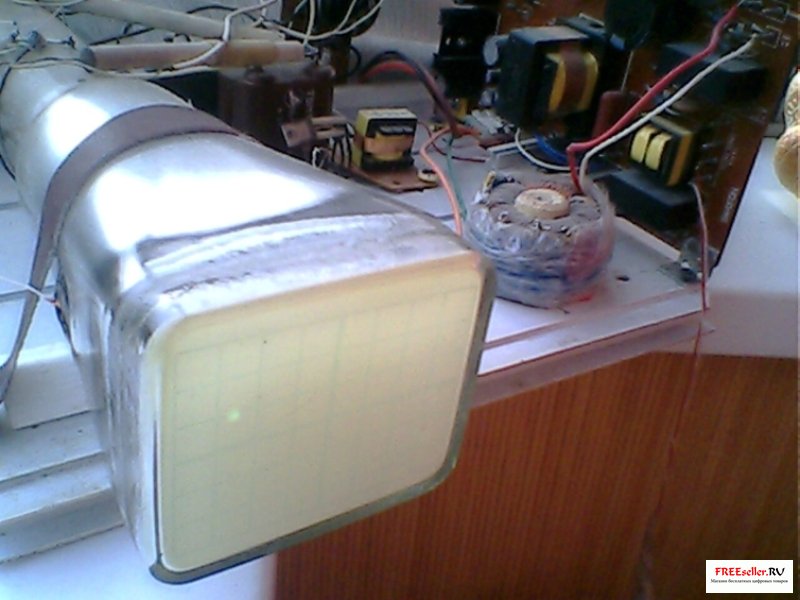

Но посмотреть интересно. Запитываем трубу.



Металлоискатель на срывах синхронизации своими руками.

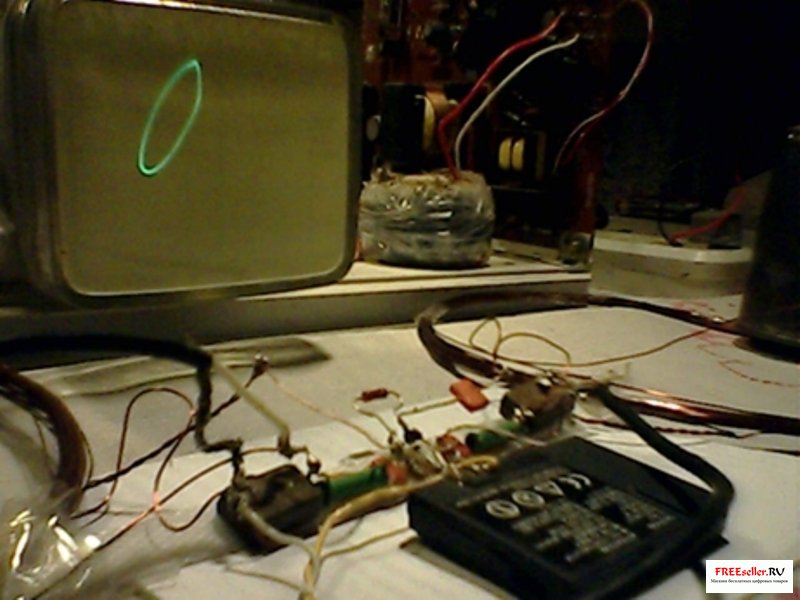

Сигналы с генераторов подаем на пластины X и Y.



Металлоискатель на срывах синхронизации своими руками.

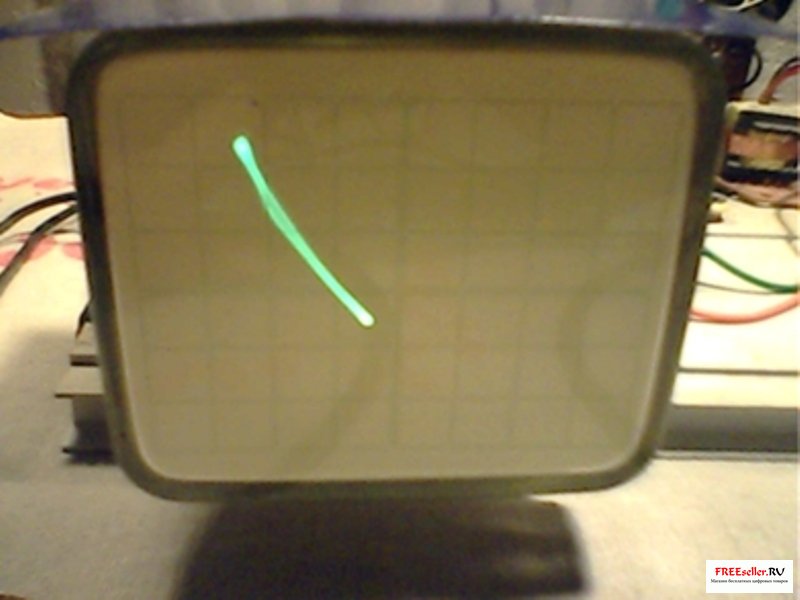

Частота и фаза совпадают.


Металлоискатель на срывах синхронизации своими руками.

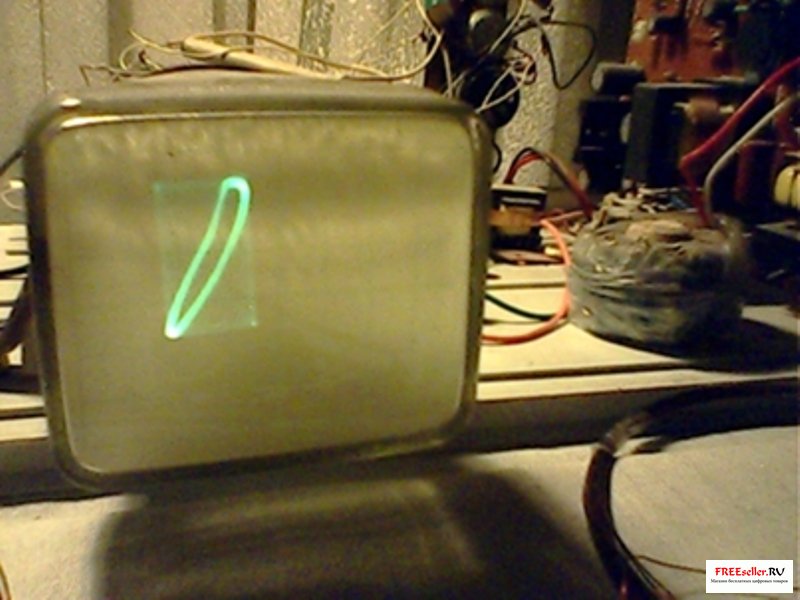

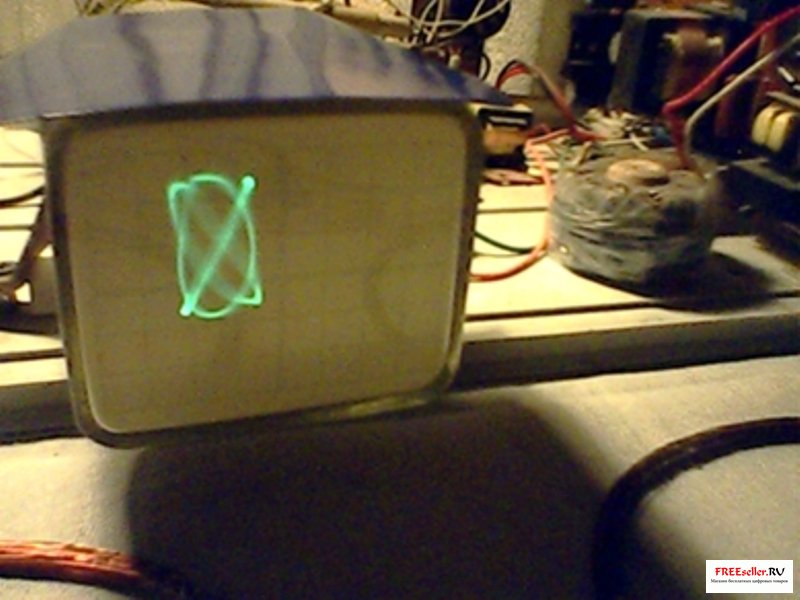

Захват на гармониках.



Металлоискатель на срывах синхронизации своими руками.

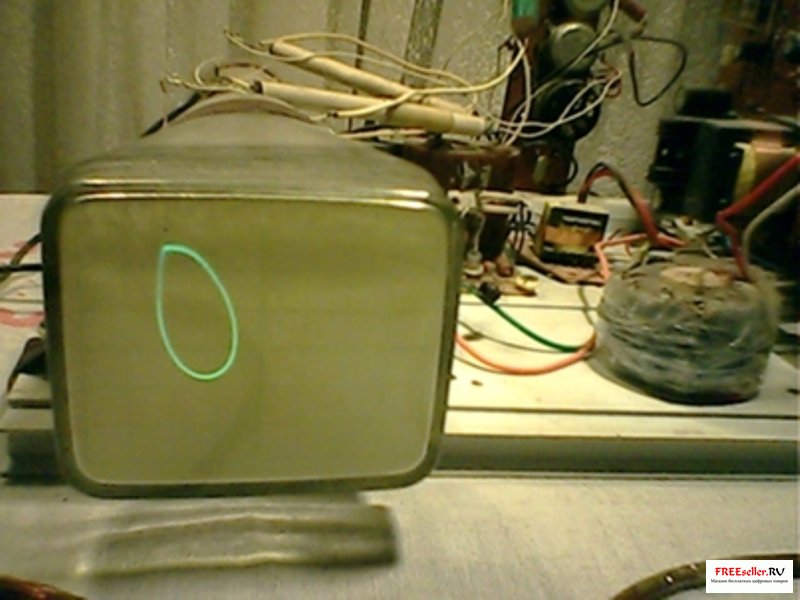

Сдвиг 90 градусов.


Металлоискатель на срывах синхронизации своими руками.

Вот они срывы. В наушниках щелчки.



Металлоискатель на срывах синхронизации своими руками.


Сдвиг 180 градусов.



Металлоискатель на срывах синхронизации своими руками.

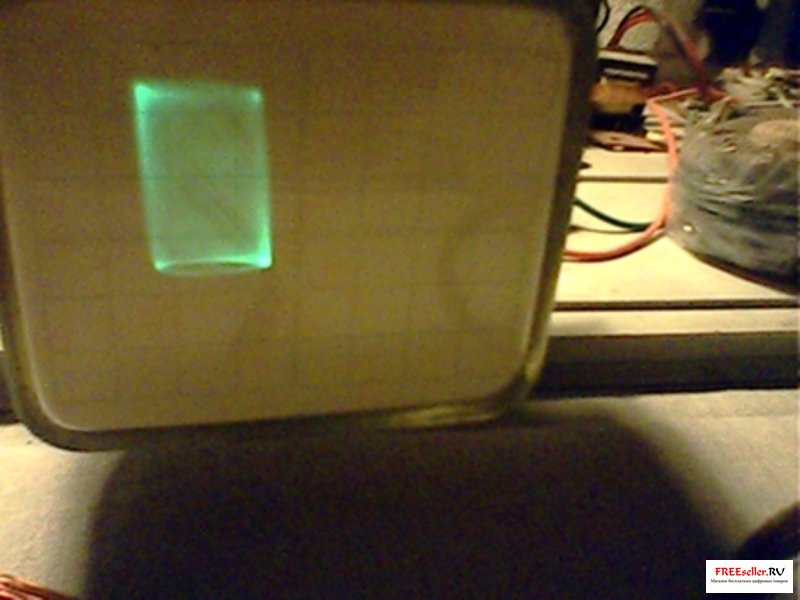

Генераторы не синхронизованы.



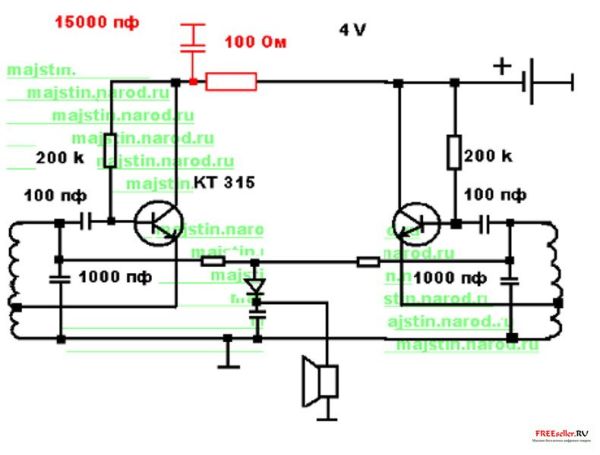

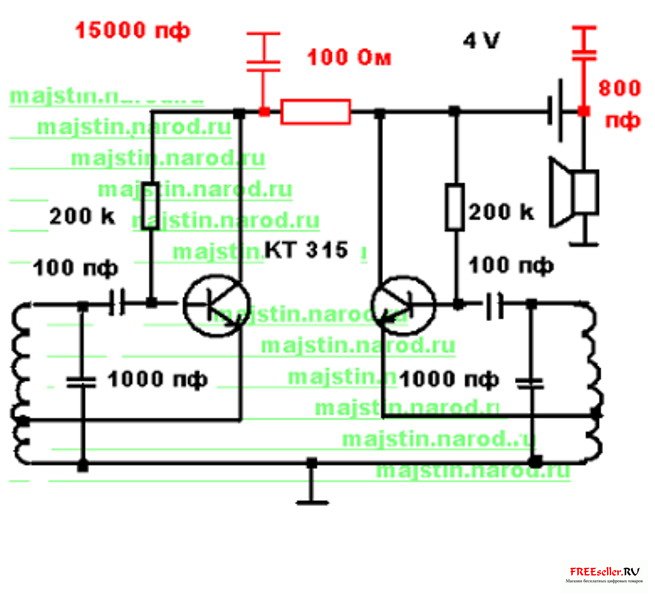

Металлоискатель на срывах синхронизации своими руками -Схема
Металлоискатель на срывах синхронизации своими руками -Схема
Металлоискатель на срывах синхронизации своими руками -Схема


До срыва меряем фазу.
Если расположить катушки рядом грунт не влияет.Генераторы уходят одновременно и в одну сторону.При боковом движении предмет попадает под катушки поочередно увеличивая разность по звуку.

Перед срывом суперные шумы.



Металлоискатель на срывах синхронизации своими руками.

Металлоискатель на срывах синхронизации своими руками.
