Принципиальная схема сетевого питания ламп дневного света с перегоревшими нитями накала дана на рис. 1, а в таблице приведены сведения об элементах схемы, параметры которых определяет мощность используемой лампы.
Диоды VD1 и VD2 с конденсаторами С1 и С2 составляют двухполупериодный выпрямитель с удвоением напряжения, причём ёмкости конденсаторов С1 и С2 определяют значение напряжения, поступающего на электроды лампы HL1 (чем больше ёмкость, тем выше напряжение). В момент включения питания импульс напряжения на выходе этого выпрямителя достигает 600 В.

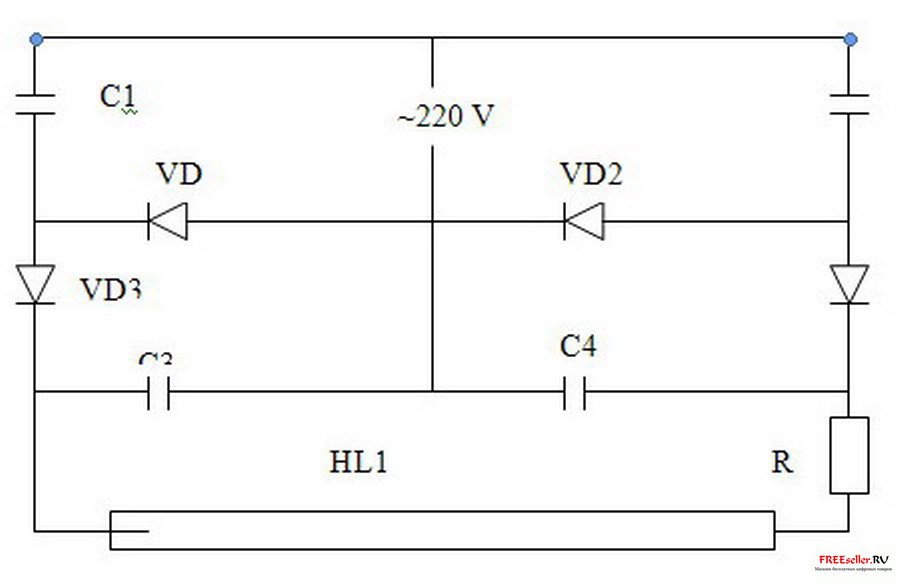

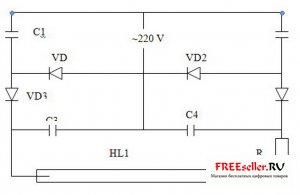

Рис. 1. Принципиальная схема питания ламп дневного света с перегоревшими нитями накала.

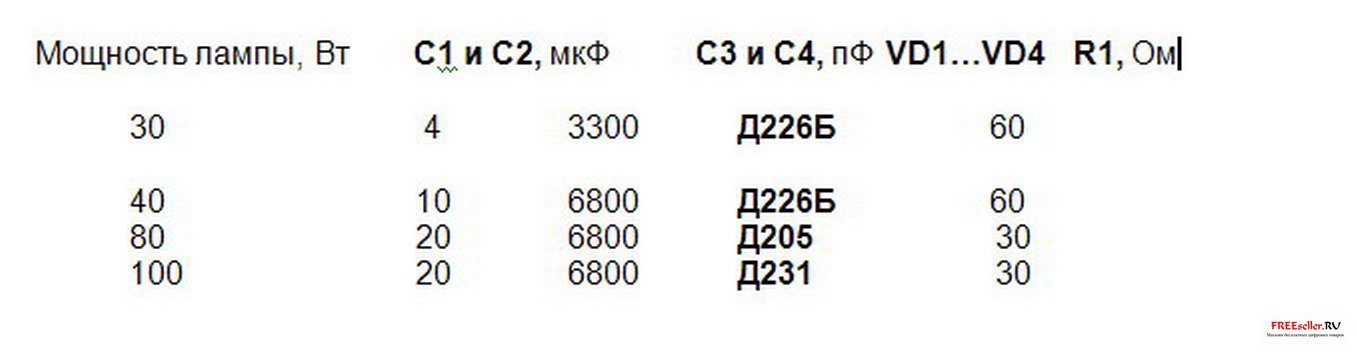

Элементы схемы сетевого питания ламп дневного света с перегоревшими нитями накала:
В схеме используются следующие радиодетали. Конденсаторы С1 и С2 - бумажные или металлобумажные типа МБГ, КБГ, КБЛП, МБГО или МБГП на напряжение 600 В; конденсаторы С3 и С4 типа КСГ, КСО, СГМ или СГО (со слюдяным диэлектриком) на рабочее напряжение не меньше 600 В. Резистор R1 проволочный, мощность которого соответствует мощности применяемой лампы. Подойдут резисторы типа ПЭ, ПЭВ, ПЭВР. Диоды Д205 и Д231 для ламп мощностью 80 и 100 Вт устанавливают на радиаторах (для теплоотвода).
Как видите, данная схема включения люминесцентных ламп не имеет ни громоздкого дросселя, ни ненадёжного пускателя, обеспечивая бесшумную работу ламп, включение ламп без задержки и их работу без неприятного мигания, характерного для ламп питание которых осуществляется с помощью дроссельных схем с пускателем. Применение подобной «без дроссельной» схемы позволяет не только существенно увеличить срок службы новых люминесцентных ламп, но и, как говорилось, использовать лампы с оборванной (перегоревшей) нитью накала.
