Паяльник пистолет своими руками



Преимущество паяльника-пистолета перед обычным паяльником состоит в том, что разогрев его рабочей части происходит очень быстро (1-5 с). Это позволяет включать его непосредственно перед пайкой радиомонтажа.

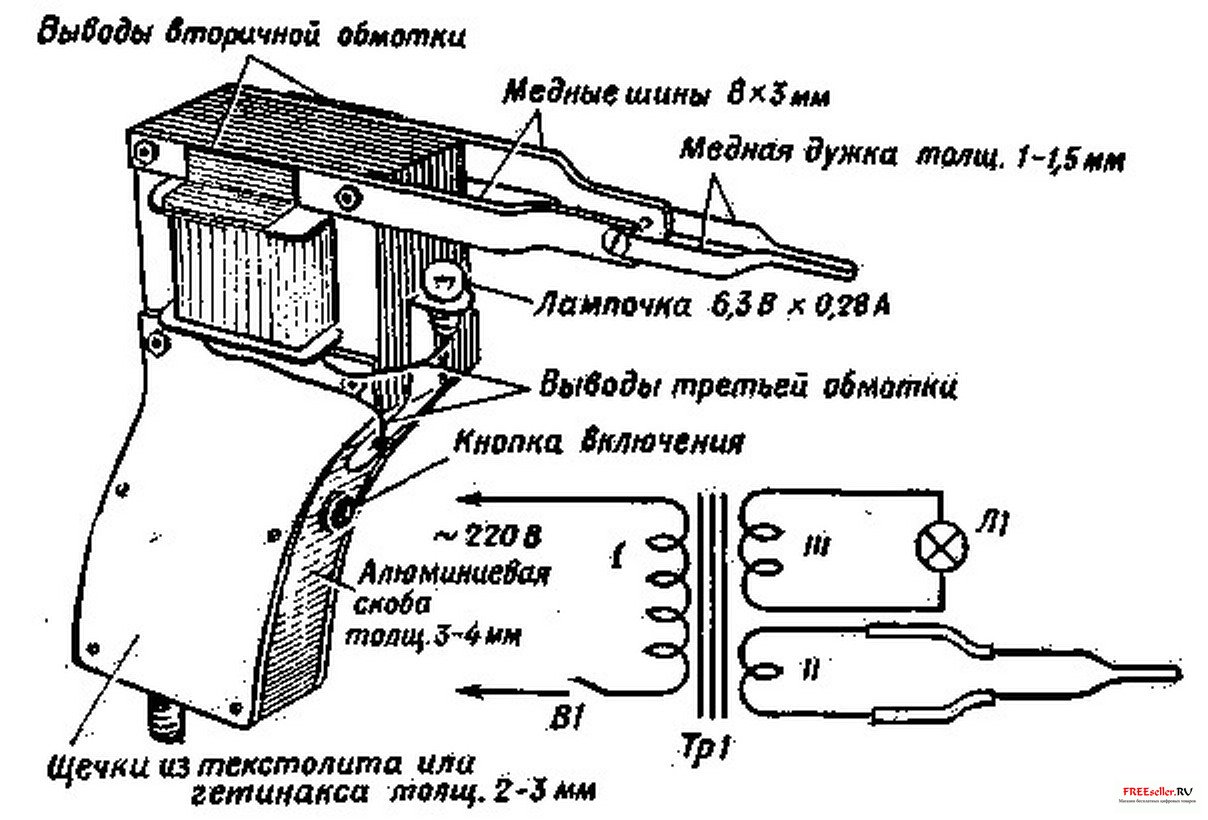

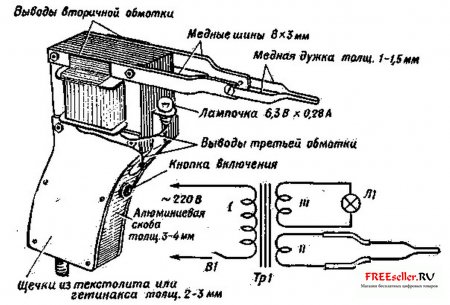

Основной частью паяльника является понижающий трансформатор. Во вторичной его обмотке ток силой в несколько десятков ампер, который и нагревает медную дужку - рабочую часть паяльника. Для освещения места пайки предусмотрена осветительная лампочка (6,3 В, 0,28 А). Включение паяльника осуществляется кнопкой, расположенной на ручке.


Сердечник трансформатора набирается из Ш-образного железа Ш-26. Набор - 16 мм. Можно использовать и железо Ш-20. В этом случае набор делается 20 мм. Для сетевого напряжения 127 В сердечник трансформатора набирается из Ш-образного железа Ш-26. Первичная обмотка (860 витков) наматывается проводом ПЭЛ 0,3-0,36. Для сети в 220 В обмотка должна иметь 1500 витков проводом ПЭЛ 0,22-0,25. Вторичная силовая обмотка (5-6 витков) изготавливается из медной фольги сечением 25 Х 0,3 мм. Обмотка для осветительной лампочки состоит из 25 витков проводом ПЭЛ 0,25.





Наконечник паяльника может быть изготовлен из полоски меди толщиной около 1 мм или из медной проволоки. Размеры наконечника подбираются практическим путем. При этом следует помнить, что время разогрева и температура зависят от поперечного сечения наконечника.

Две верхние шпильки и гайки, стягивающие сердечник, а также токоподводящие шины следует тщательно изолировать при помощи лакоткани и текстолитовых шайб.

Паяльник-пистолет потребляет около 75 Вт. Его можно использовать для пайки и твердыми припоями. Продолжительность непрерывной работы 15-20 мин.



 В.Г.Бастанов. 300 практических советов. Московский рабочий, 1986.
 Сборник "Паяльники и припои" составленный А.Н. Борисовым 2004
