15 рецептов флюсов для пайки

Теперь ознакомимся с флюсами. По степени активности они бывают трех видов: некоррозионные, слабо-коррозионные и коррозионные. Некоррозионные флюсы способны растворить пленку окислов лишь на меди и ее сплавах, что и определяет область их применения. Самый распространенный некоррозионный флюс — канифоль.

Слабо коррозионные флюсы более активны по сравнению с предыдущими, однако после паяния с их применением необходимо тщательно удалить остатки флюса во избежание дальнейшей коррозии изделия. К этим флюсам относятся некоторые органические кислоты, минеральные масла, глицерин и др.

Коррозионные флюсы - самые активные. Их используют преимущественно для паяния черных и цветных металлов со стойкой окисной пленкой. Эти флюсы могут приводить к коррозии металла вокруг паяного соединения, поэтому после окончания пайки изделие тщательно очищают от остатков флюса и промывают водой или спиртом. Наиболее распространенным флюсом этого типа является хлористый цинк, к которому добавляют нашатырный спирт и канифоль.

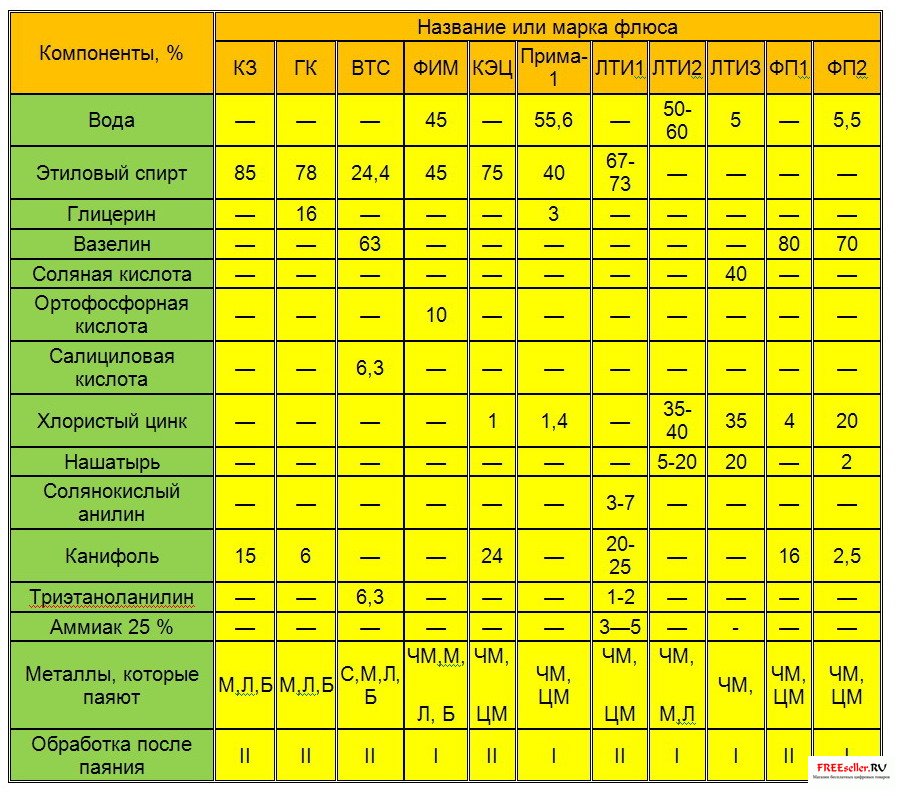

Таблица 1. Характеристики основных флюсов для паяния мягкими припоями.

Весьма удобны в работе флюсы-пасты. Они не растекаются по поверхности изделия и удобны в хранении. Основной компонент флюсов-паст - канифоль или хлористый цинк (в зависимости от требуемой активности), а загуститель - вазелин. Высокоактивную флюс-пасту можно приготовить из следующих компонентов: канифоль - 100 г, олеиновая кислота - 45 г, стеариновая кислота - 30 г, пальмитиновая кислота - 25 г. Канифоль сплавляют с кислотами при температуре 100 град. С, но не выше. Для этих целей целесообразно применять водяную баню.

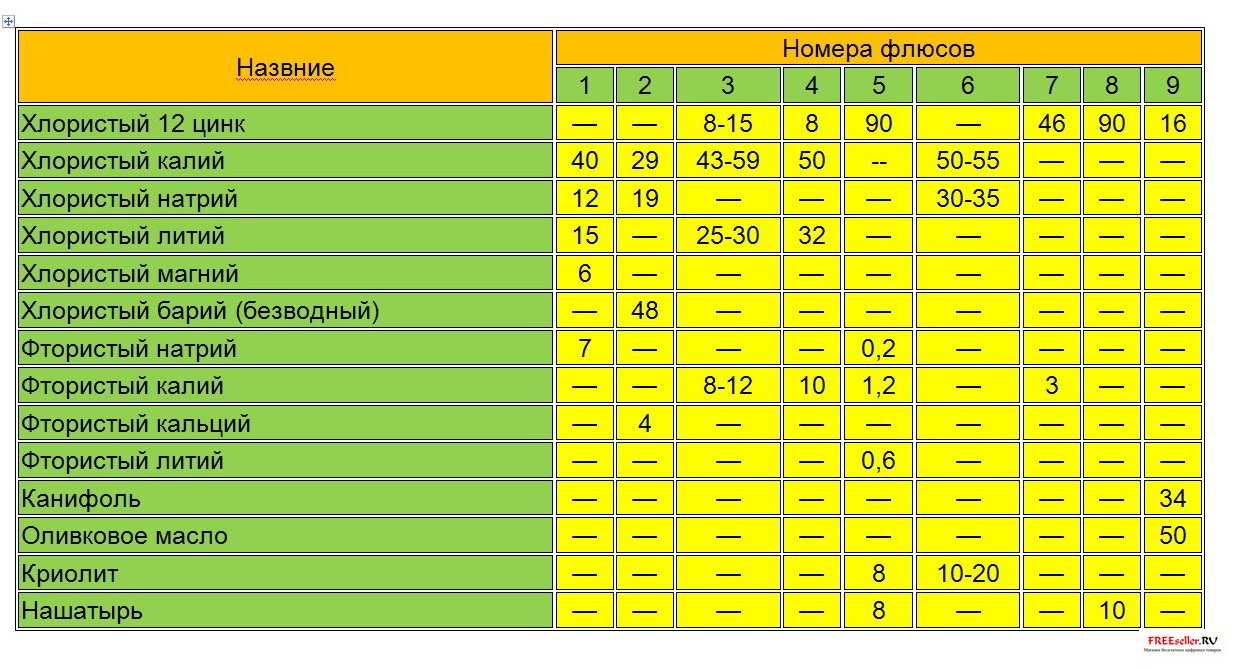

Таблица. 2 Составы флюсов для пайки алюминия.

Флюс для паяния цинка и оцинкованных изделий можно приготовить из концентрированной серной кислоты, разбавленной двумя частями воды. Вместо кислоты можно использовать 50 %-ный раствор едкого натра или калия.

Паяние алюминия осуществляют при помощи специальных высокоактивных флюсов. Это связано с тем, что на поверхности алюминия и его сплавов образуется прочная пленка окислов, препятствующая соединению припоя с основным металлом. Флюсы для паяния алюминия приготавливают на основе фтористых солей и хлористого лития. Если же этих флюсов нет, окисную пленку разрушают во время паяния.

Наиболее просты флюсы №8 и № 9, однако они менее активны, нежели те, что содержат фтористые соединения. Паяют алюминий припоями, которые содержат олово, алюминий, цинк, кадмий. При самостоятельном изготовлении припоя сначала плавят цинк, потом добавляют остальные компоненты. Чтобы в процессе приготовления припоя цинк не выгорал, на поверхность его расплава насыпают порошкообразный древесный уголь.

Сборник "Паяльники и припои" составленный А.Н. Борисовым 2004
