Схема регулятора температуры жала паяльника

  • Опубликовано: 13 января 2009

Схема регулятора температуры жала паяльника



Эта схема не является моей собственной разработкой. Я впервые увидел ее в журнале "Радио" [1]. Думаю, она заинтересует многих радиолюбителей своей простотой. Устройство позволяет регулировать мощность паяльника от половинной до максимальной. При указанных на схеме элементах мощность нагрузки не должна превышать 50 Вт, но в течение часа схема может выдержать и нагрузку 100 Вт без особых последствий.

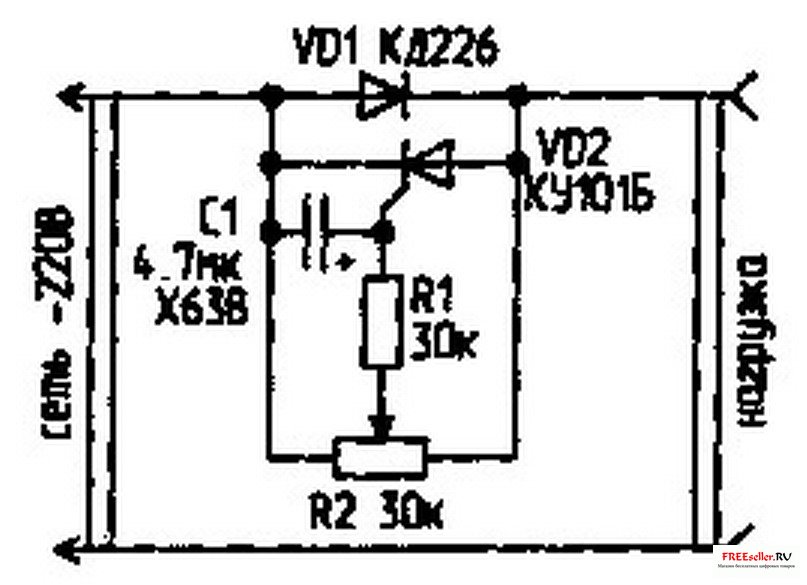

Схема регулятора приведена на рисунке. Если тиристор VD2 заменить на КУ201, а диод VD1 - на КД203В, мощность подключаемой нагрузки можно значительно увеличить. Выходная мощность минимальна в крайнем левом (по схеме) положении движка R2. В моем варианте регулятор смонтирован в подставке настольной лампы методом навесного монтажа. При этом экономится одна сетевая розетка, которых, как известно, всегда не хватает. Этот регулятор работает у меня в течение 14 лет без каких-либо нареканий.


С.Грищенко
1. Радио, 1975,N6,C.53.
 Сборник "Паяльники и припои" составленный А.Н. Борисовым 2004
