Съёмник изоляции из прищепки за 5 минут

  • Опубликовано: 29 октября 2018

Съёмник изоляции из прищепки за 5 минут


Очень простое устройство для снятия изоляции с кабеля вы можете сделать своими руками за несколько минут, при этом потратив всего несколько рублей либо вообще ни копейки.


Такой съёмник изоляции подойдет для кабеля толщиной от 6 до 12 мм.

  Съемник изоляции из прищепки

Материалы для изготовления

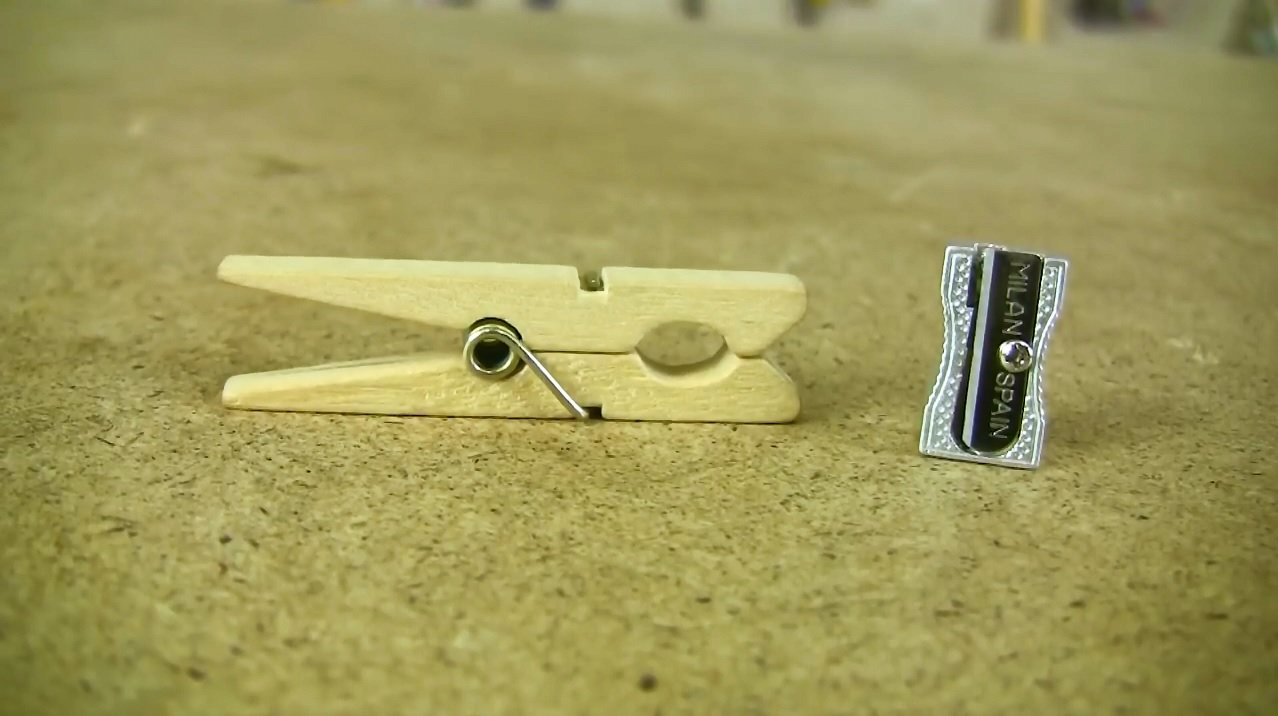

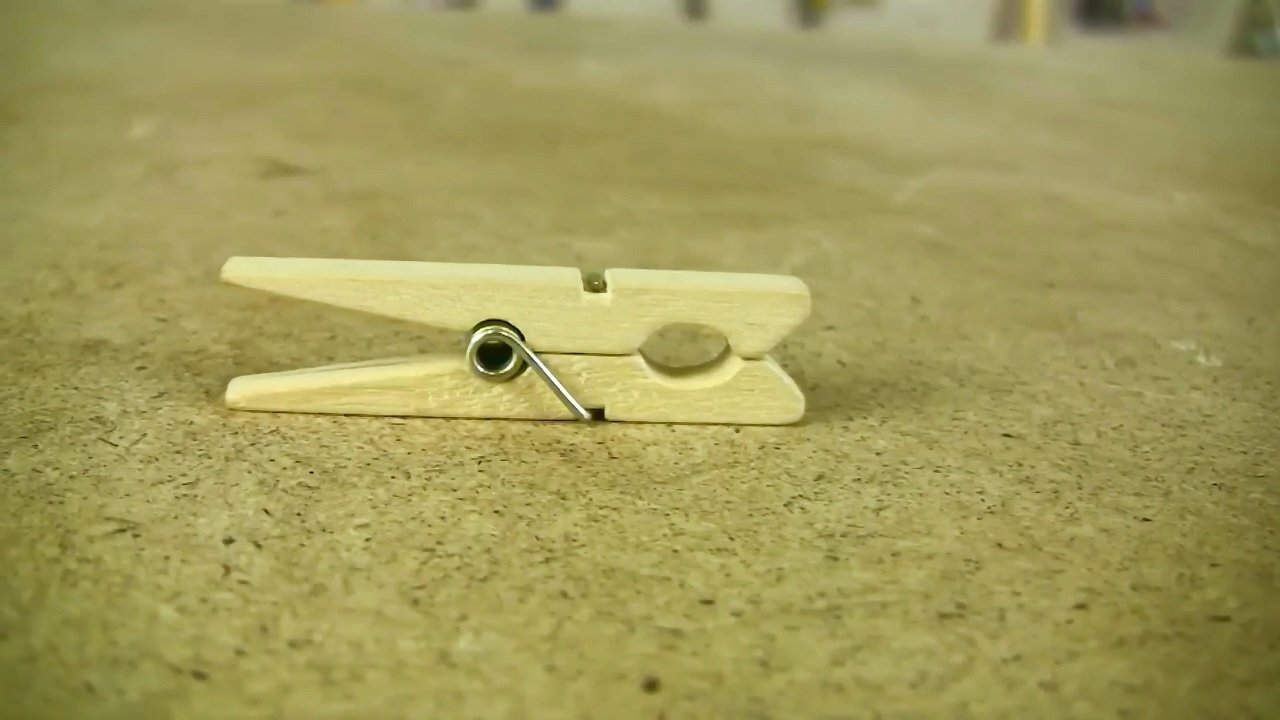

Для самоделки нам нужно только деревянная прищепка и любая точилка для карандашей.

  Прищепка деревяннаяПрищепка и точилка


Много у кого прищепка и точилка есть дома, поэтому я и написал, что наше устройство можно сделать, не потратив, ни одной копейки. Точилка подойдёт абсолютно любая, даже та, что уже плохо точит карандаши.

Изготовление съемника

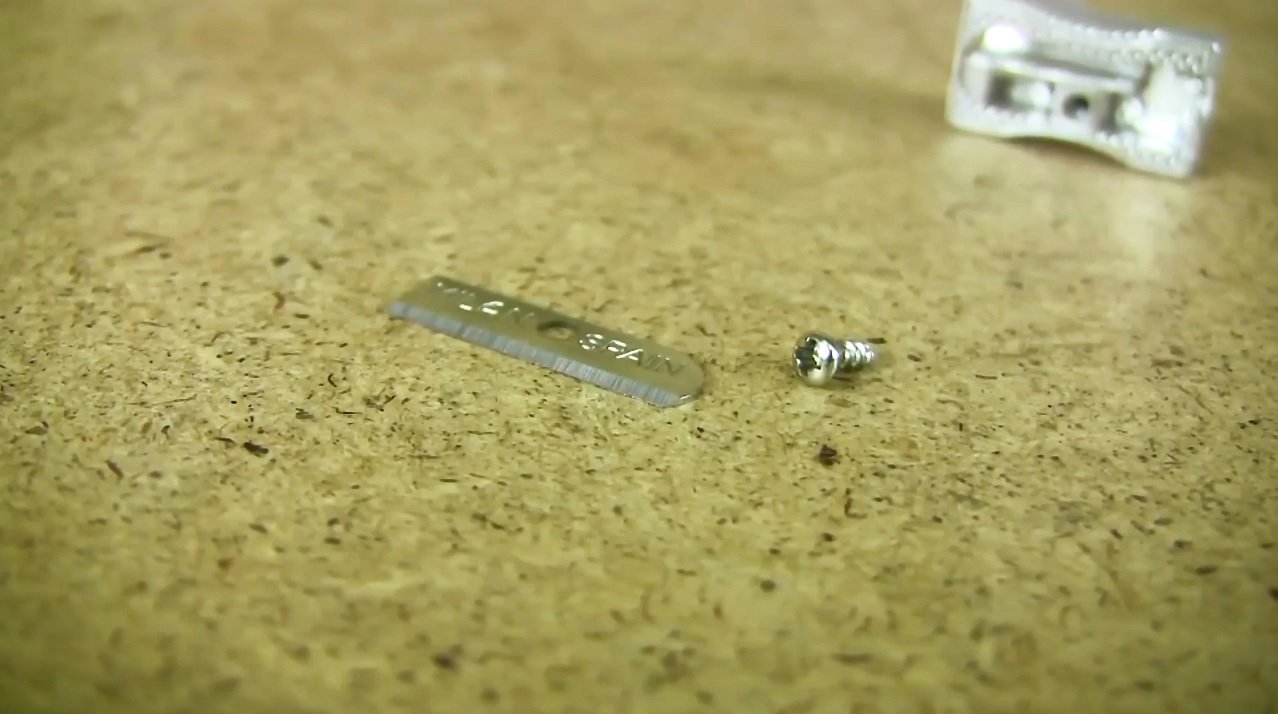

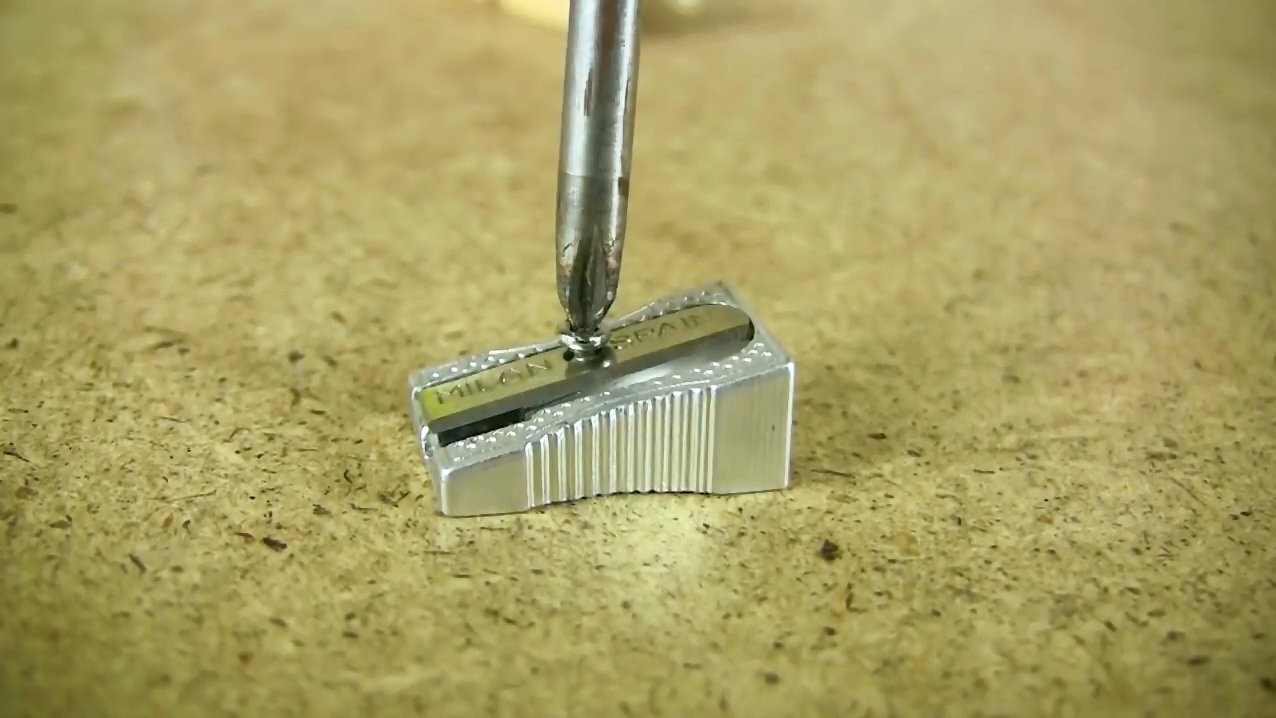

Процесс изготовления съёмника изоляции очень прост. С точилки нам нужно снять только сам нож и винт, корпус точилки нам не понадобится.

  Изготовление съемника изоляции из прищепки и точилкиИзготовление съемника изоляции из прищепки и точилки

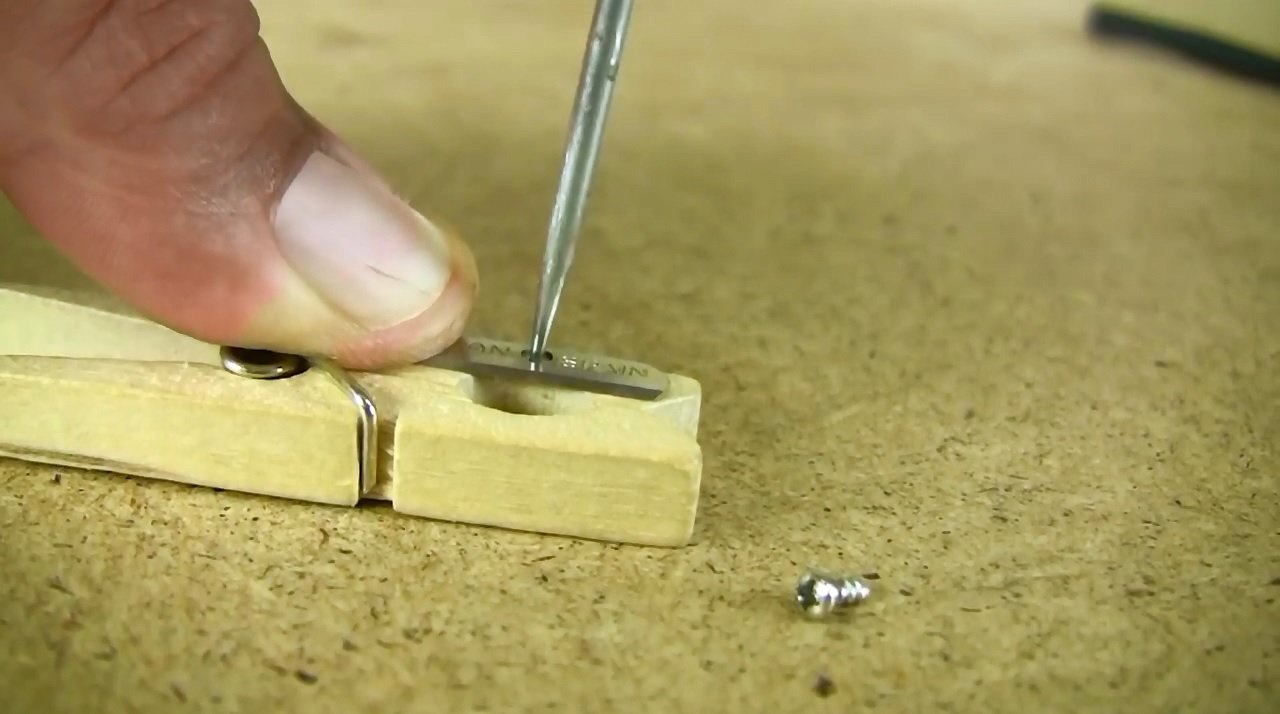

Дальше берём нож и располагаем его на прищепке, так как показано на рисунке.


Нож должен выступать внутрь отверстия не больше одного миллиметра, иначе кроме изоляции он будет прорезать провод под изоляцией, а это нам ник чему.

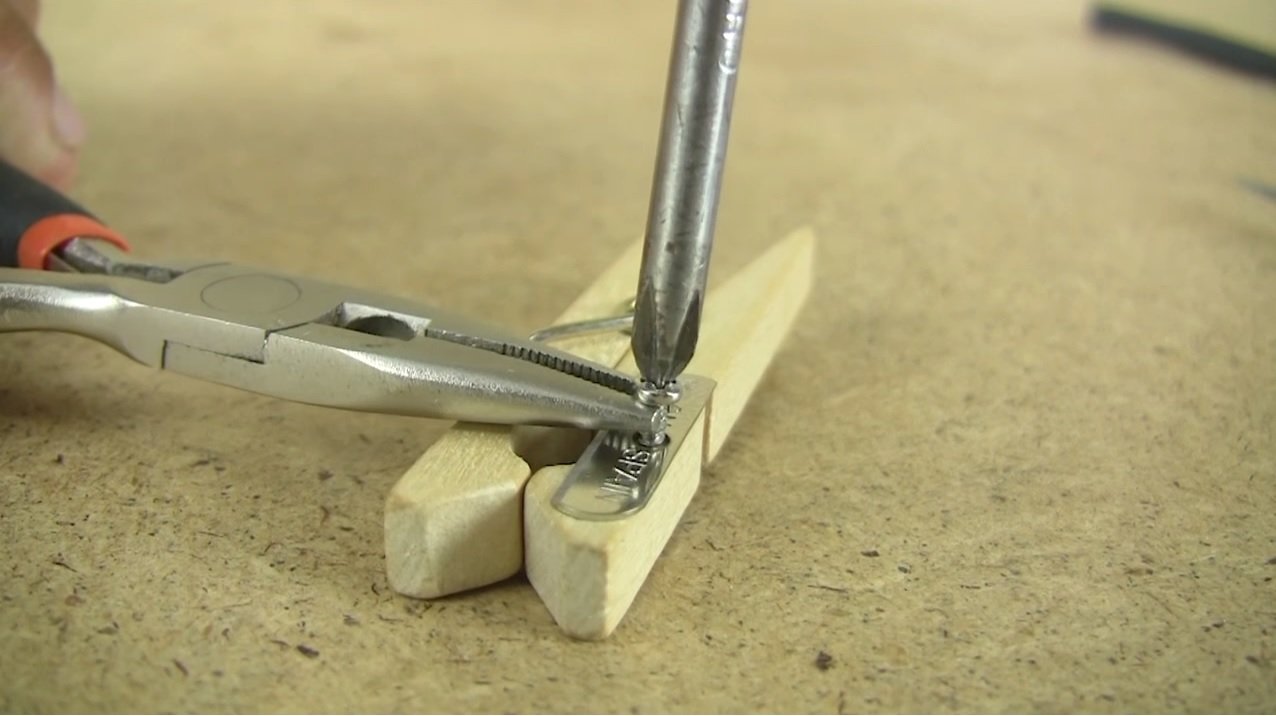

Размещаем правильно нож и прикручиваем его к прищепке тем винтом, которым он был прикручен к точилке.


Для более лёгкого закручивания винта в прищепку, место под винт можно просверлить тонким сверлом, либо проколоть шилом.

  Изготовление съемника изоляции из прищепки и точилкиИзготовление съемника изоляции из прищепки и точилки


Теперь наше устройство готово к использованию, и его можно применять на различных типах кабеля толщиной от 6 до 12 мм.

Как пользоваться?

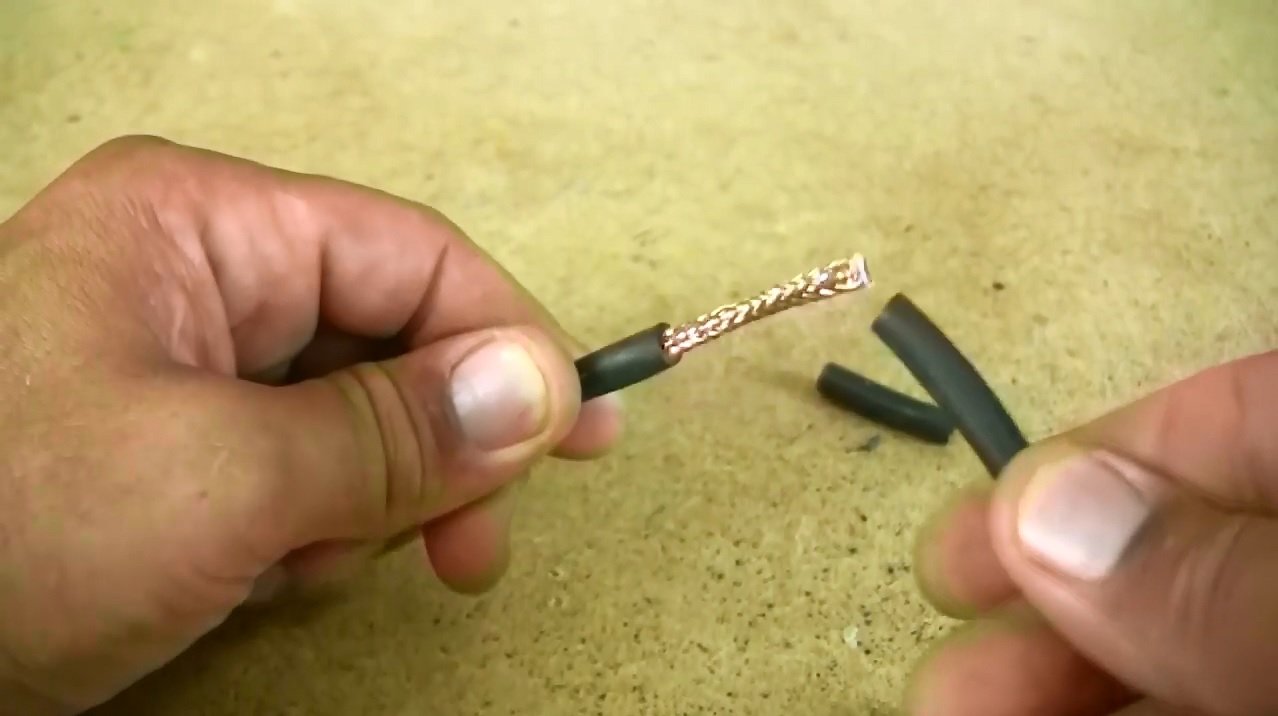

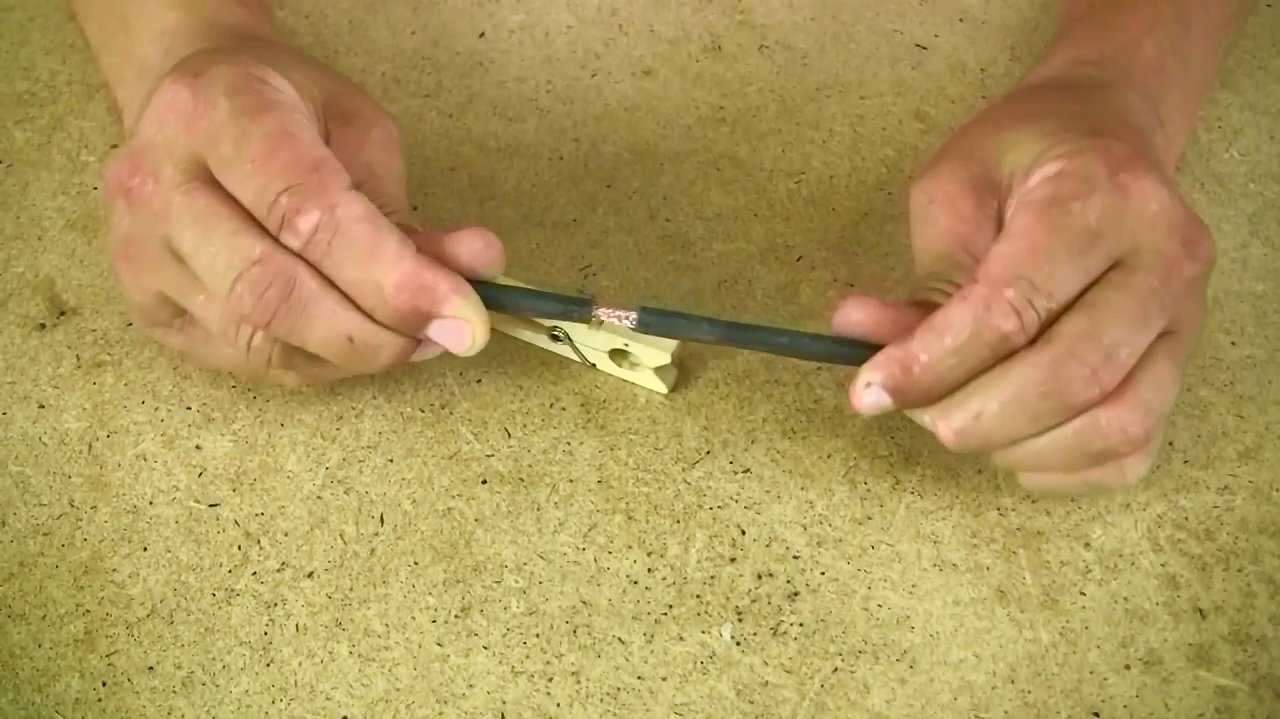

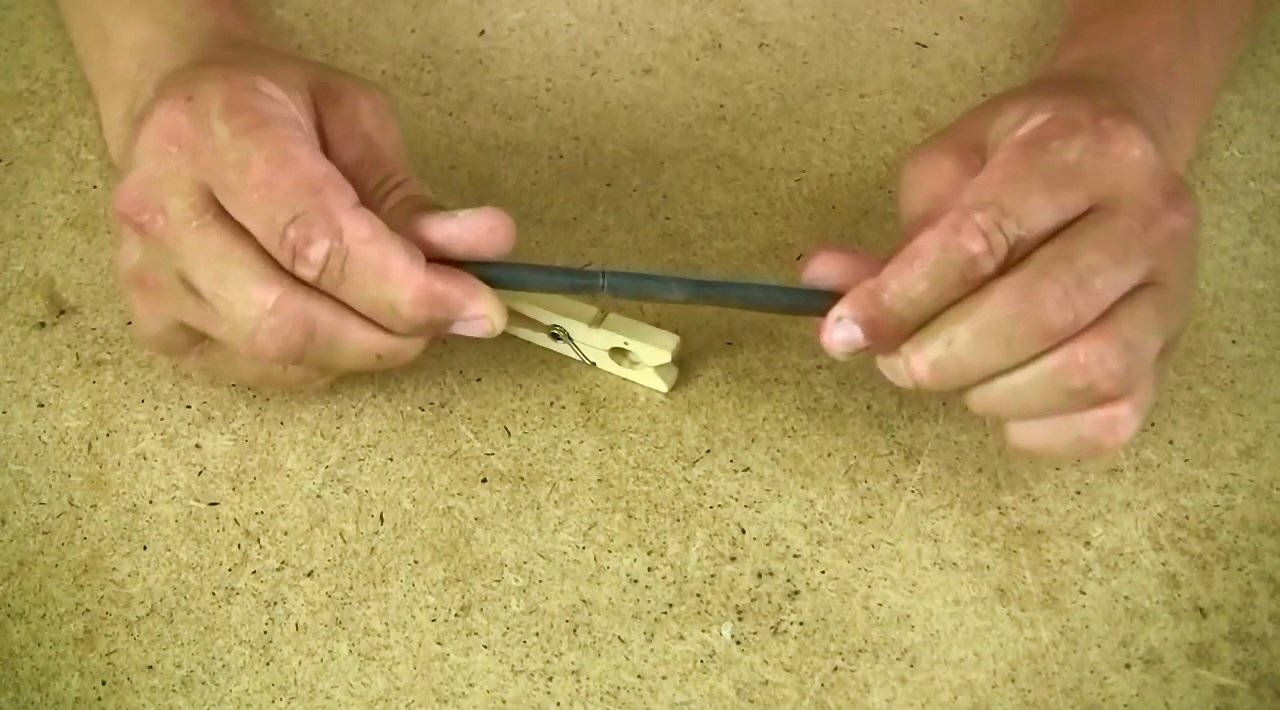

Принцип работы съёмника очень простой, накидываем прищепку на кабель, на нужное нам расстояние от края, и вращаем прищепку вокруг кабеля, тем самым прорезая верхнюю изоляцию. Всё очень легко и просто.


Устройство не особо многофункционально, но со своей задачей справляется не плохо.

  Самоделки. Съемник изоляции из прищепкиСъемник изоляции из прищепкиСамоделки. Съемник изоляции из прищепкиСъем изоляции прищепкой.

Видео от автора



Всем удачи, и реализации всех планов.

Сделай Сам



5

комментариев

36 027

просмотров

Похожие самоделки

Комментариев 5
  1. Отличная самоделка. Какой тип кабеля можно зачищать?
    Только антенный и интернет или еще NYM и ВВГНГ?
    +2
    1. Подойдёт для любого кабеля с круглым сечением диаметром от 6 до 12 мм, и толщиной оплётки до 1 мм.
      +5
  2. Самоделка конечно не новая , и не один раз скопирована , но тем не менее , полезная вещь , думаю многие захотят повторить, на сайте точно лишней не будет.
    +1
    1. еще в советское время видел. Хорошо, что умельцы не вымирают -)
      +3

      Монтаж и установка сантехники в Самаре https://santehnik63.ru
  3. Не надо ни каких прищепок. Берёшь провод , чиркаешь спичкой и нагреваешь конец провода-потом пинцетом или плоскогубцами снимаешь изоляцию. Особенно таким методом хорошо снимать изоляцию у тонких проводов. Можно и ногтём если есть .
