Как сделать простую GSM сигнализацию на SIM800L и Ардуино

  • Опубликовано: 7 мая 2018

Как сделать простую GSM сигнализацию на SIM800L и Ардуино для гаража, дачи.


Как сделать простую GSM сигнализацию на SIM800L и Ардуино для гаража или дачи. Делаем своими руками на основе готовых модулей с Алиэкспресс.


Основные модули – GSM модуль SIM800L, Аrduino Nano (можно любой-Uno и т.п.), понижающая плата, аккумулятор от сотового телефона.

Как сделать простую GSM сигнализацию на SIM800L и Ардуино. Делаем своими руками на основе готовых модулей с Алиэкспресс.

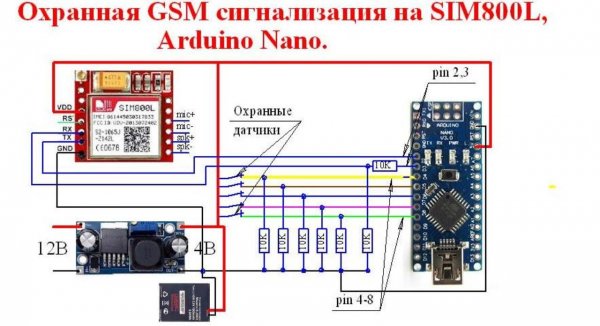

Рис. 1. Схема расположения модулей охранной сигнализации на Arduino

Изготовление сигнализации

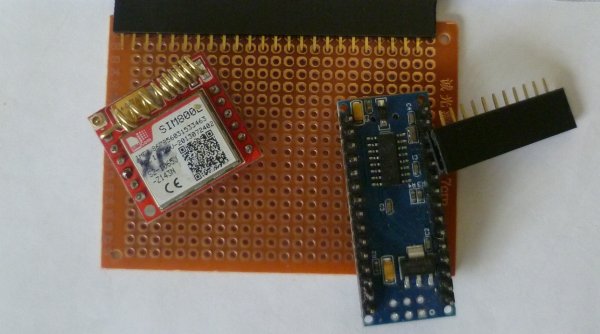

Монтируем на макетную плату через колодки, что позволит при необходимости заменить модули. Включение сигнализации путем подачи питания 4,2 вольта через выключатель на SIM800L и Аrduino Nano.

Как сделать простую GSM сигнализацию на SIM800L и Ардуино.

При срабатывании первого шлейфа система сначала звонит на первый номер, затем сбрасывает звонок и отзванивается на второй номер. Второй номер добавлен на всякий случай если вдруг первый будет отключен и т.д. При срабатывании второй, третий, четвертой, и пятой шлейфа, отсылаются СМС с номером сработавшей зоны, также на два номера. Схема и скетч кому интересно в описании под видео.

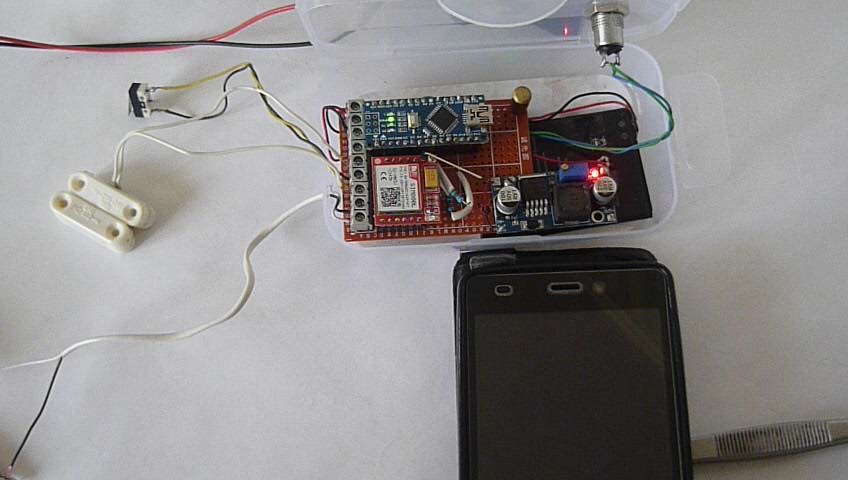

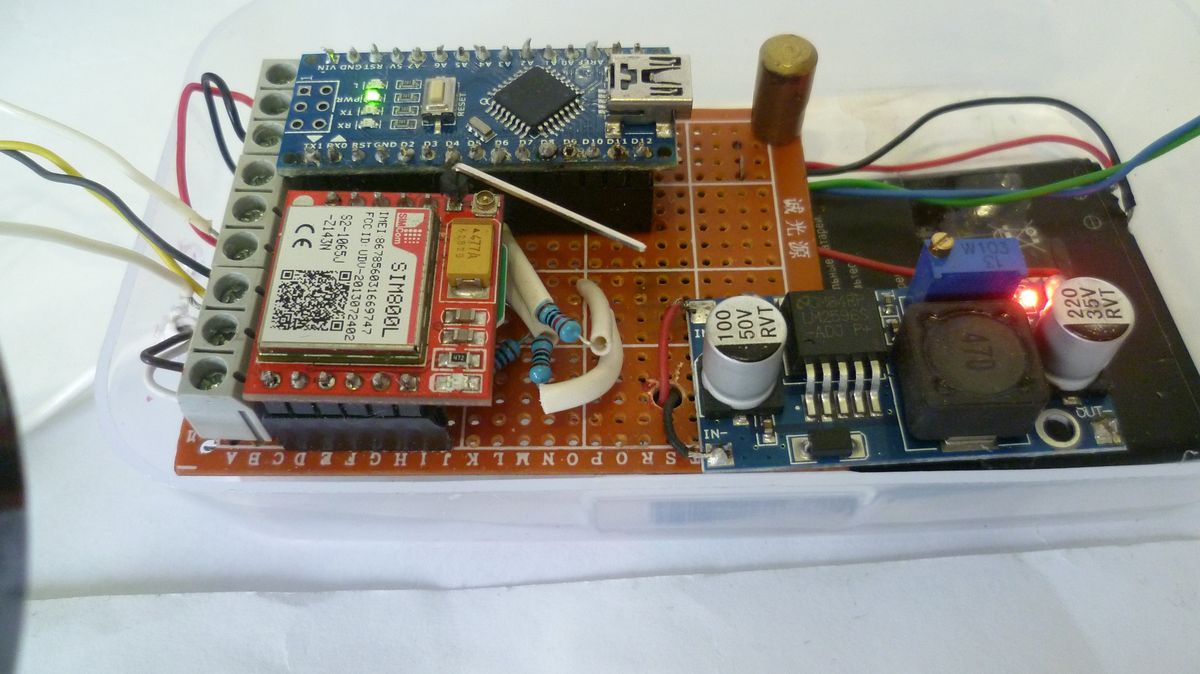

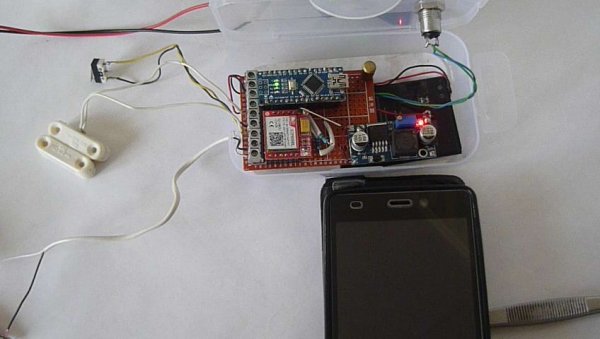

Размещаем всю электронику в подходящем корпусе.

Как сделать простую GSM сигнализацию на SIM800L и Ардуино.Как сделать простую GSM сигнализацию на SIM800L и Ардуино.


Если вам не нужно 5 шлейфов соедините контакт 5V Arduino c не нужными входами. GSM сигнализация на 5 шлейфов с аккумулятором, что позволит устройству продолжать работу в течении нескольких дней автономно, при отключении электроэнергии. Можно подключить к ним любые охранные контактные датчики, контакты реле и т.п.В результате получим простой, недорогой компактный охранный прибор для с передачей СМС и дозвоном на 2 номера. Применить его можно для охраны дачи, квартиры, гаража и т.д.
