Встраиваем сигнализацию прямо в замок

  • Опубликовано: 27 ноября 2016

Встраиваем сигнализацию прямо в замок


Встраиваем сигнализацию прямо в замок. Впервые, сигнализация встроенная в замок, которая предупреждает хозяина о начавшемся взломе ДО того как замок будет открыт, чем и отличается от классических сигнализаций которые срабатывают при открытии двери, когда злоумышленники уже проникли в помещение.


Защита сигнализации предназначена от двух основных угроз:

1. Вскрытие отмычками

2. Высверливание сувальдной стойки

Защита от вскрытия отмычками основана на том, что при открытии оригинальным ключом сувальды поднимаются быстро и ОДИН раз за один поворот ключа на 180 градусов.

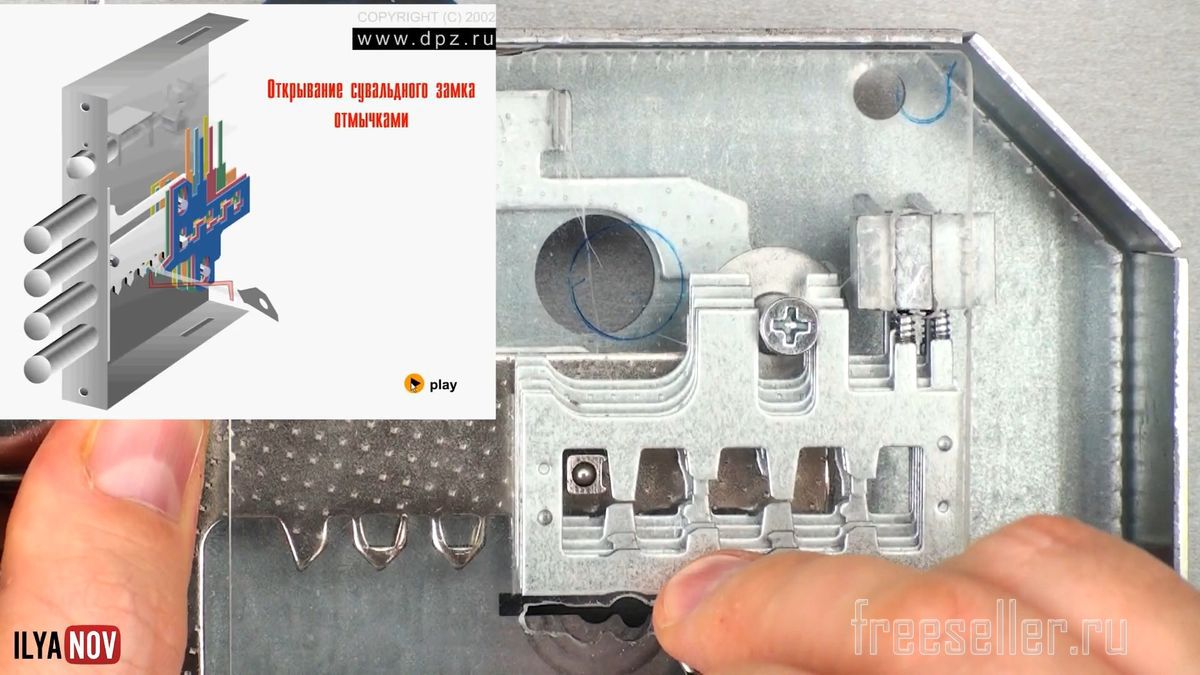

Взломщик же многократно поднимает каждую сувальду в отдельности, чтобы сувальдная стойка прошла через все вырезы в сувальдах.





Мы и будем отслеживать это не характерное движение сувальд.





Для этого нам потребуется два датчика.
Первый на засове для отслеживания - что замок закрыт.

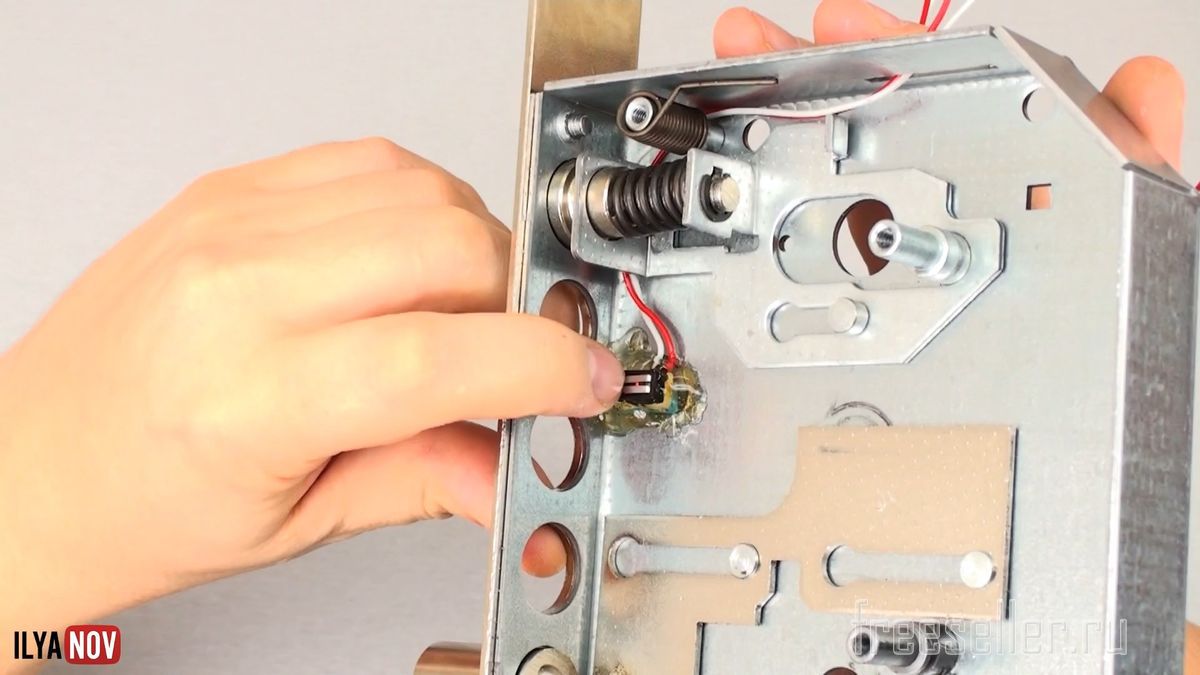

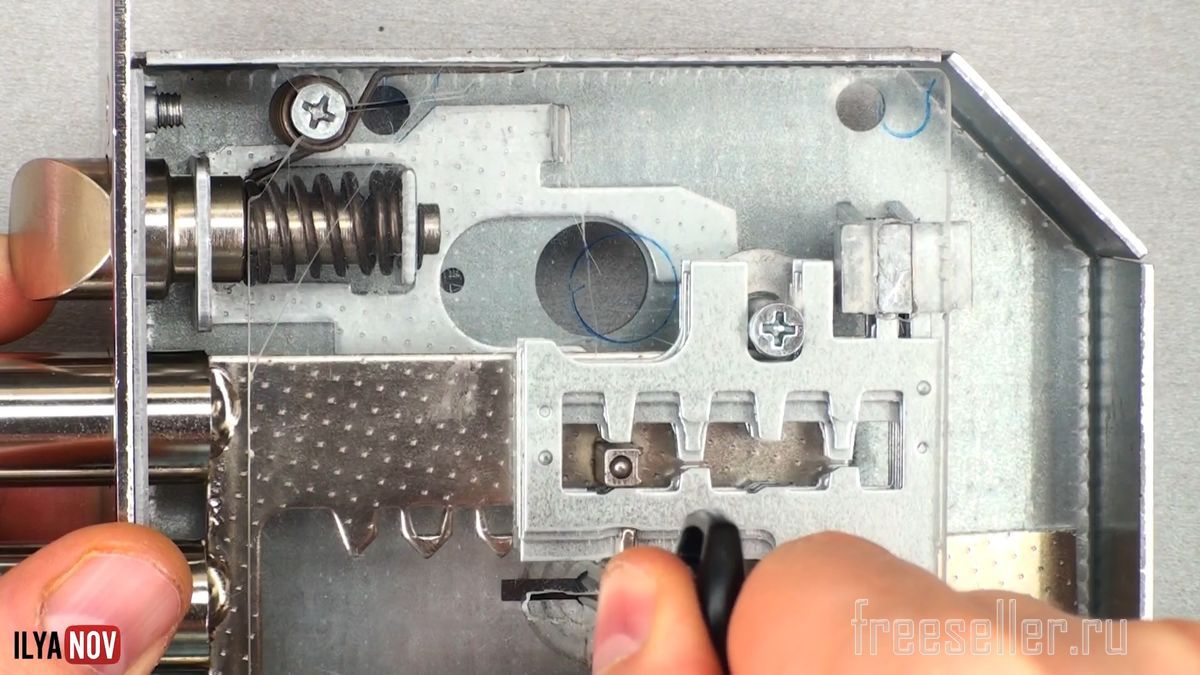

Второй - детектор поднятия сувальд, вот сюда.





И соединяем их последовательно.

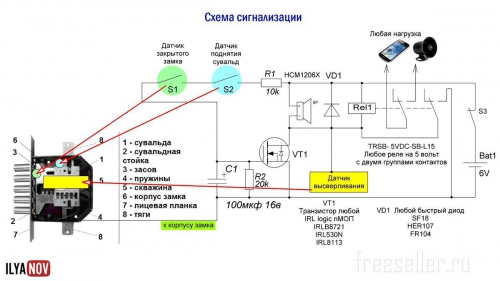

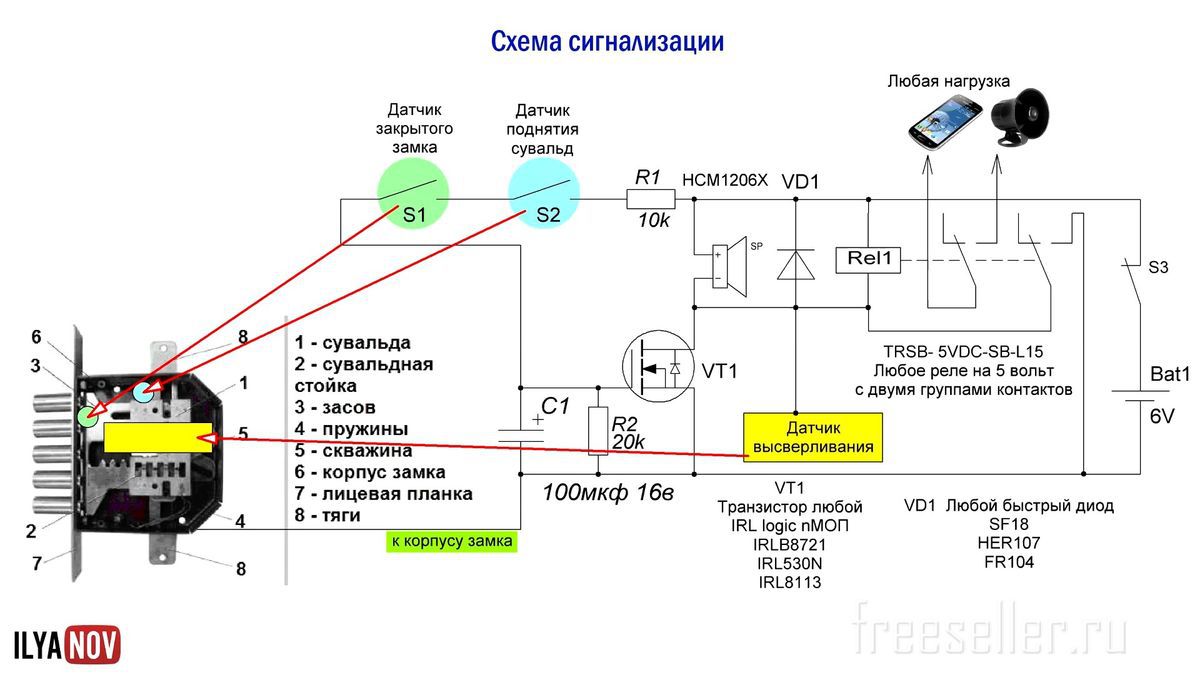

Схема очень простая.

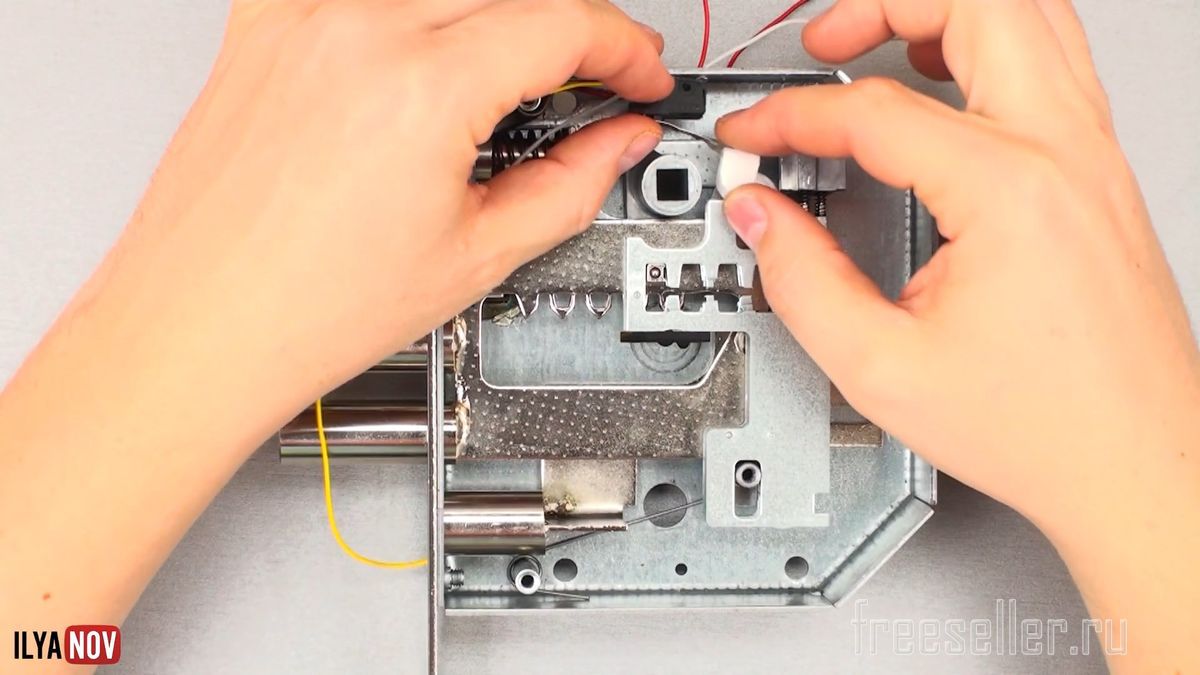

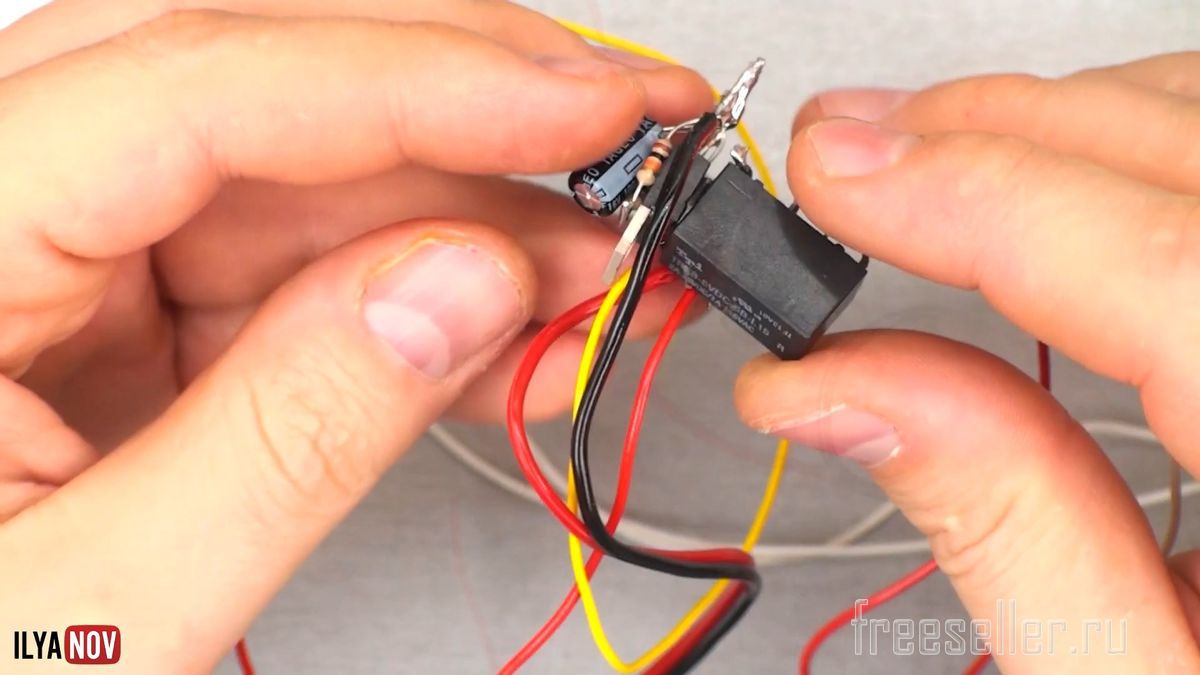

Получилась вот такая маленькая сборка.





Оригинальный ключ замыкает оба выключателя одновременно всего на мгновение, и транзистор не успевает открыться, взломщик отмычками после третьего поднятия сувальд открывает транзистор. Реле самоблокируется и включает любую нагрузку.

Сирену или как у меня - замыкает кнопку на телефоне, и телефон звонит на заранее настроенный номер.

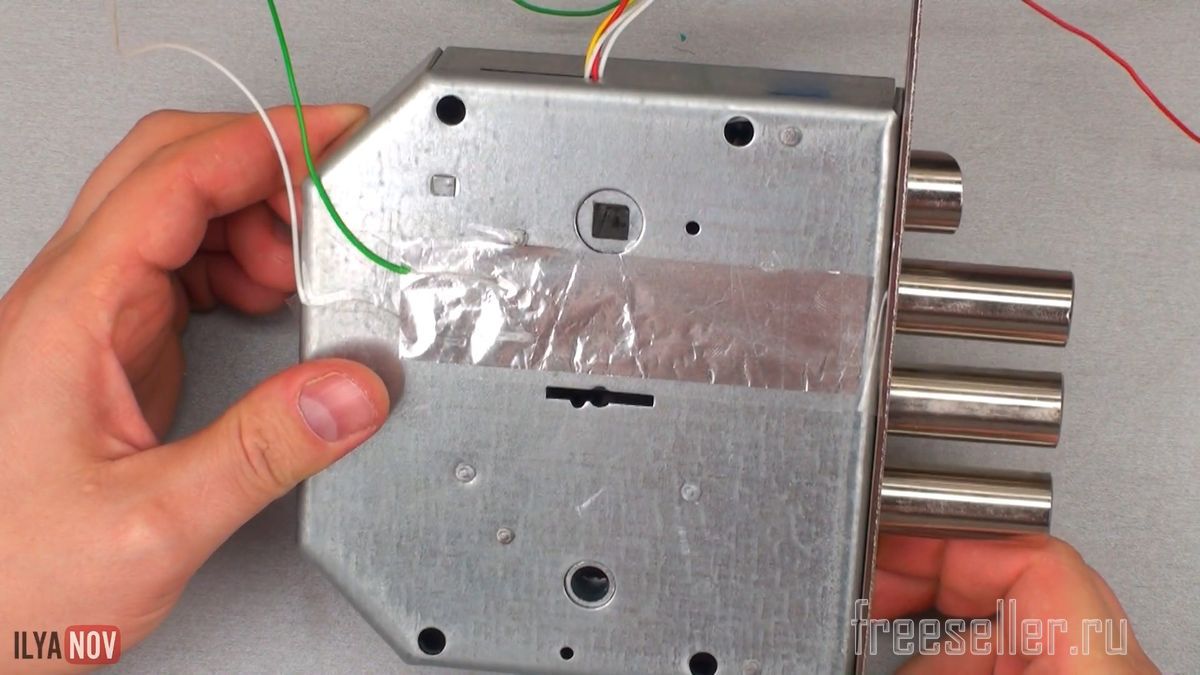

Датчик высверливания устроен тоже очень просто.





Злоумышленник сверлом замыкает фольгу на корпус, реле срабатывает и самоблокируется.

Включает нужную вам нагрузку.

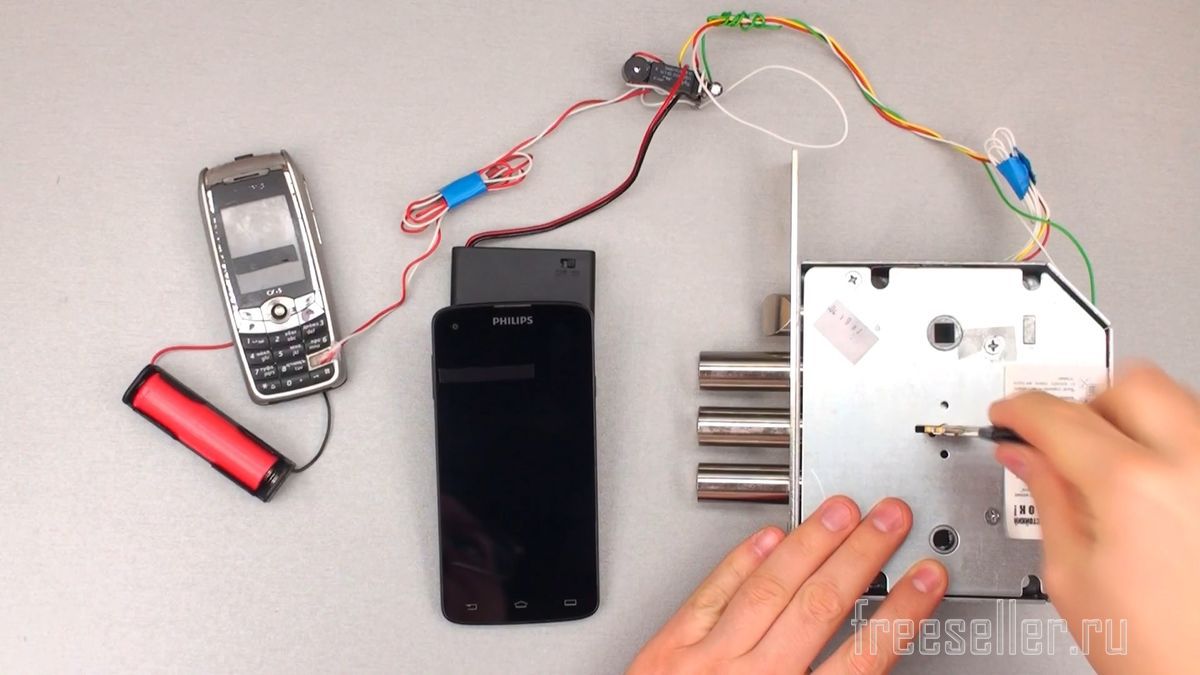

И вот вся сигнализация в сборе.





Также Вы можете посмотреть видео об изготовлении данной сигнализации встроенной в замок.
