Электронная защита для мастерской


Простая электронная защита мастерской с управляющим устройством для открывания и закрывания двери.


Решил собрать управляющее устройство для открытия двери в мастерской. Схема простая и собрать ее не составит труда.

  Охранное устройство для мастерской своими руками

Компоненты для изготовления

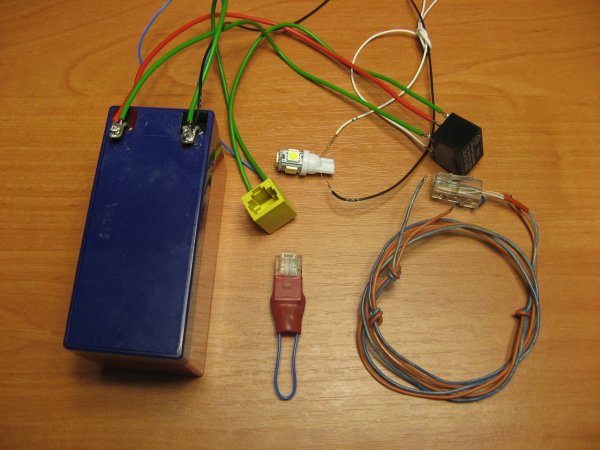

Из компонентов нам понадобится:

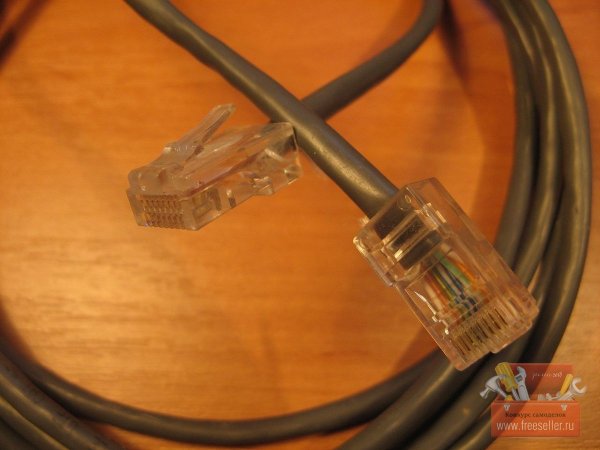

  • интернет кабель с обжатыми коннекторами;

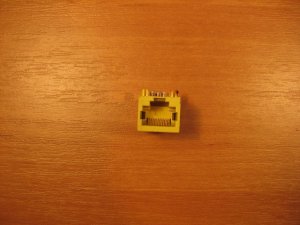

  • гнездо интернет разъема;

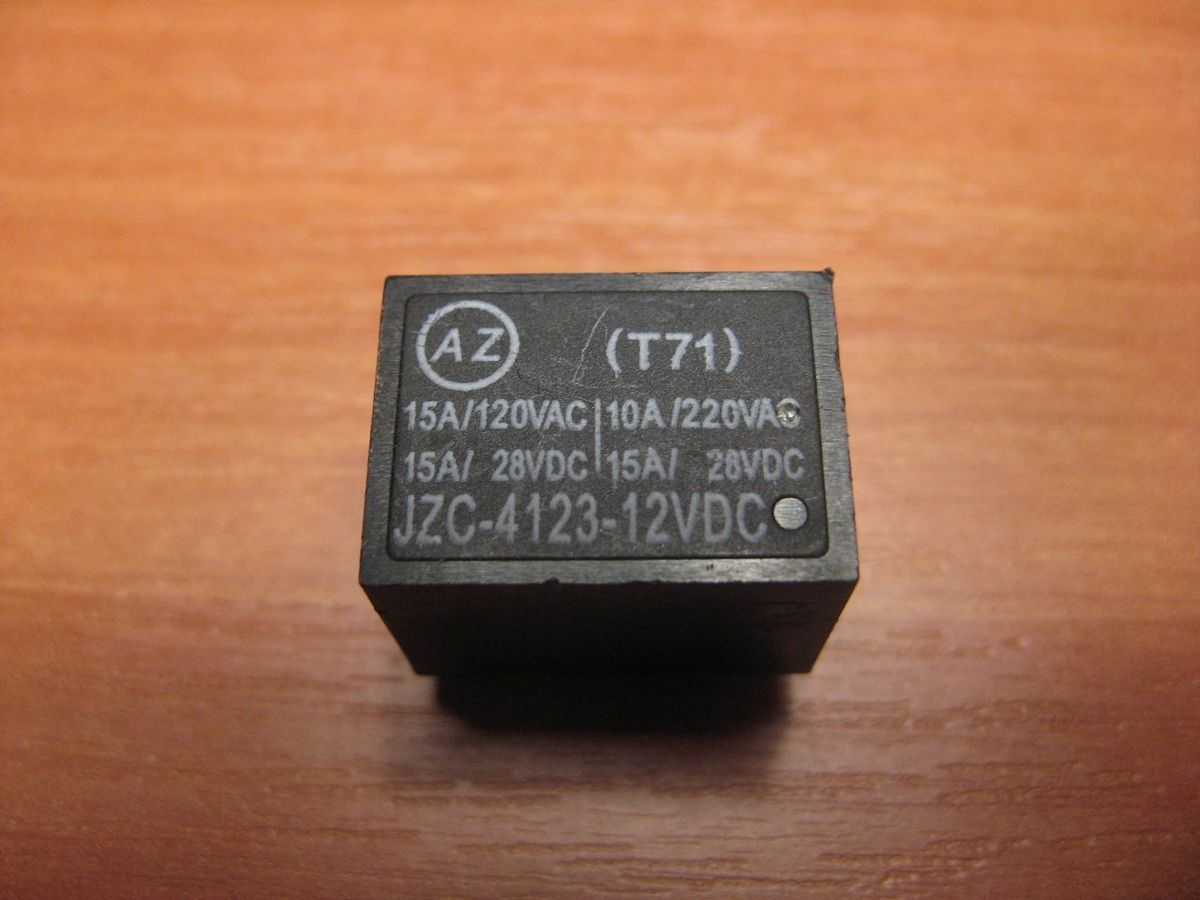

  • релюшка на 12 вольт;
  • аккумулятор на 12 вольт;
  • провода, паяльник, кусачки.

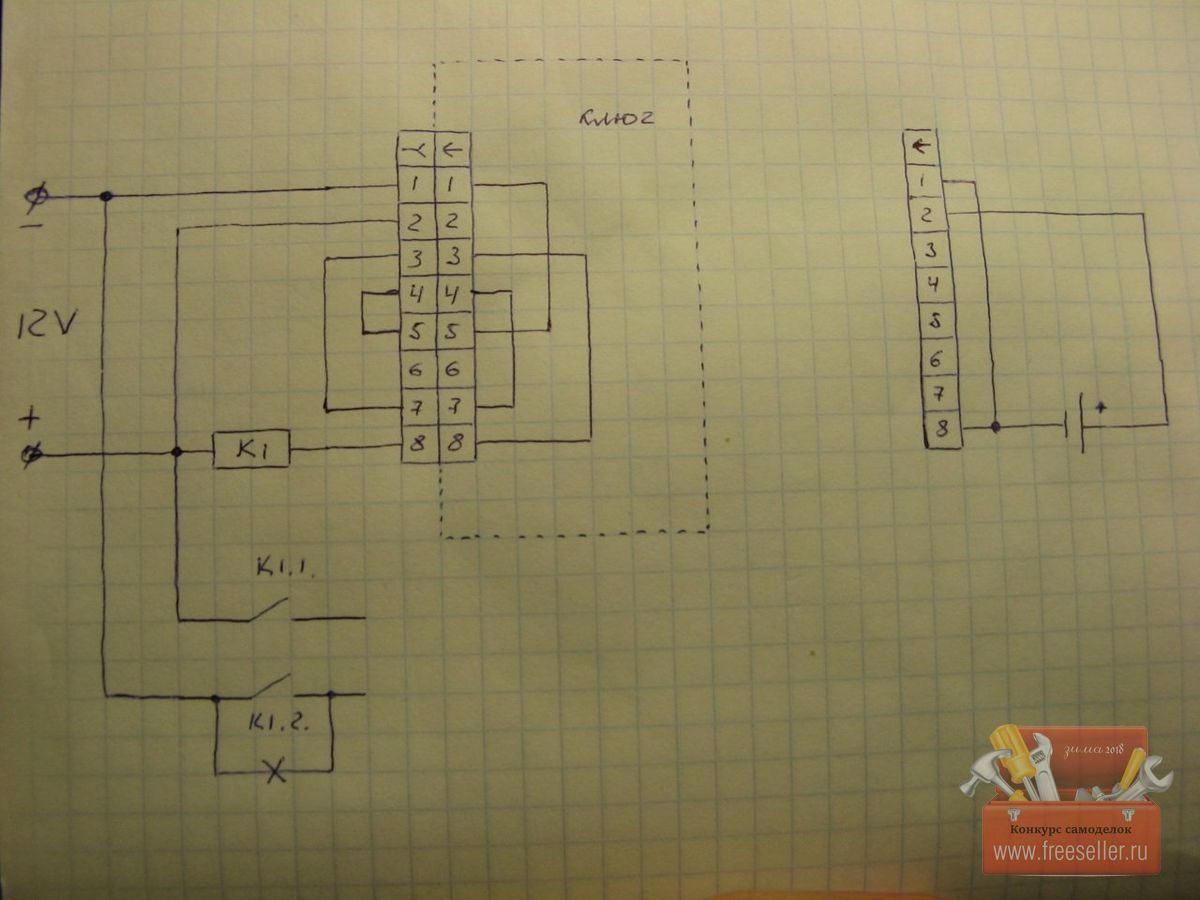

Схема устройства для защиты мастерской


Схема - устройства для защиты мастеркой

Изготовление устройства

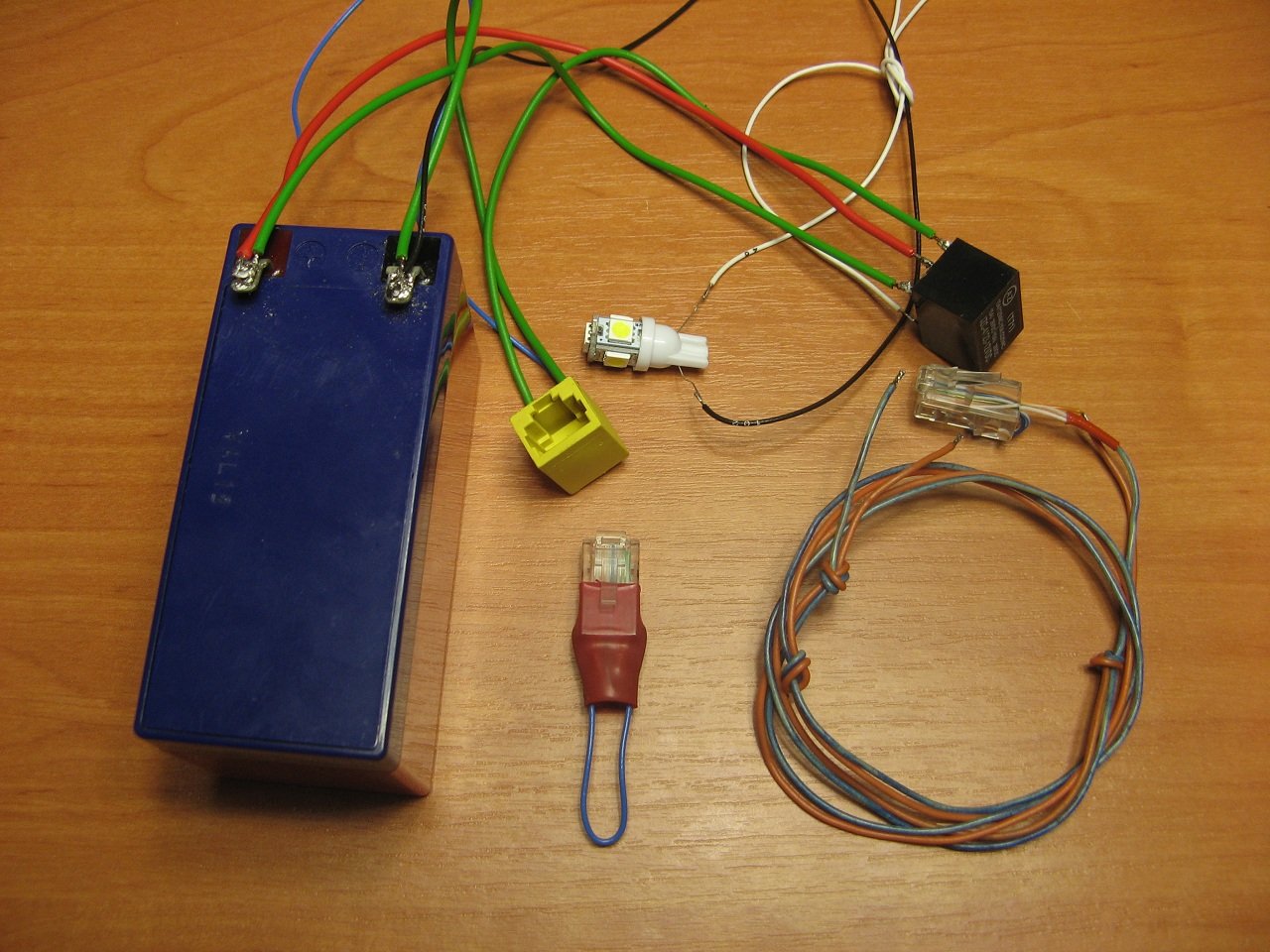

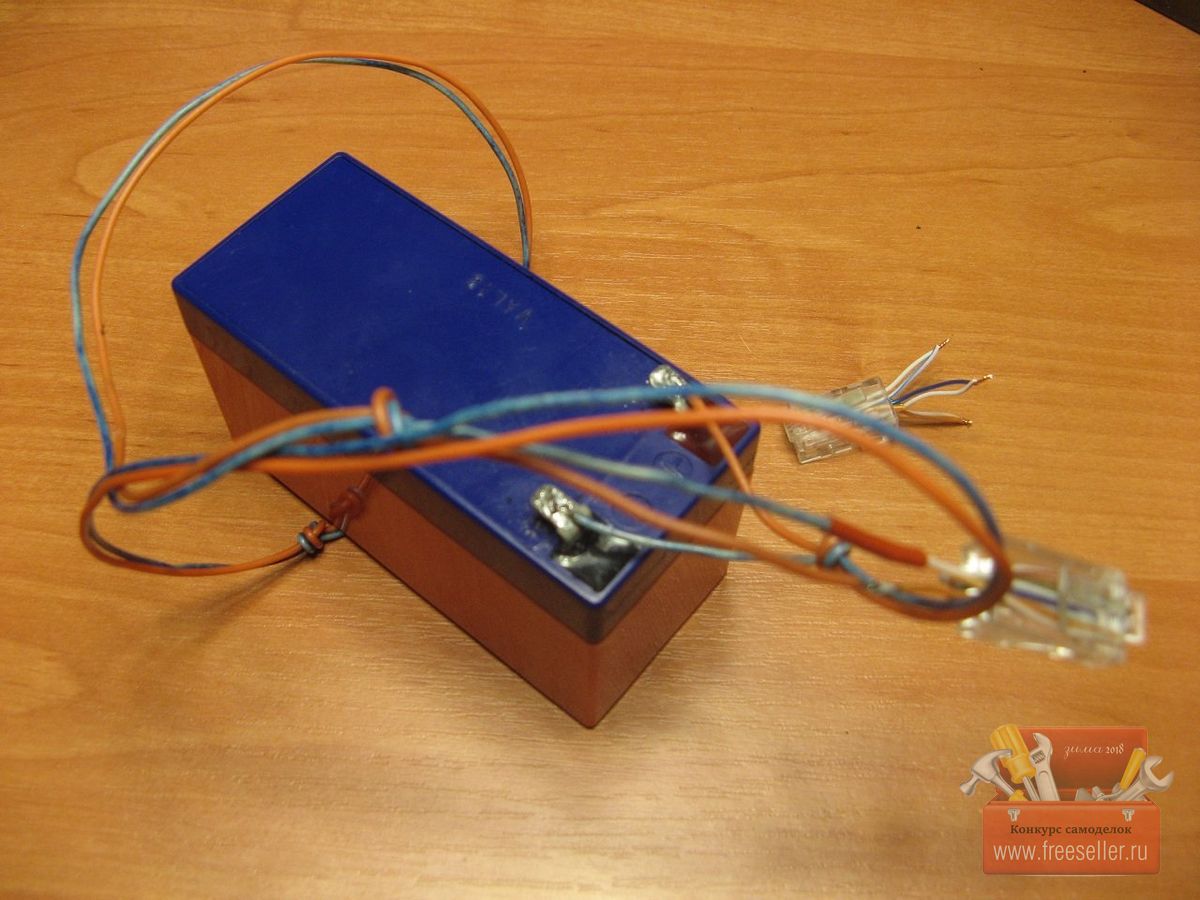

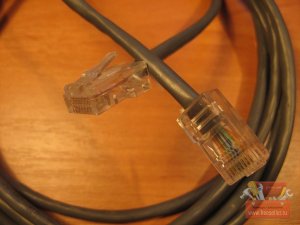

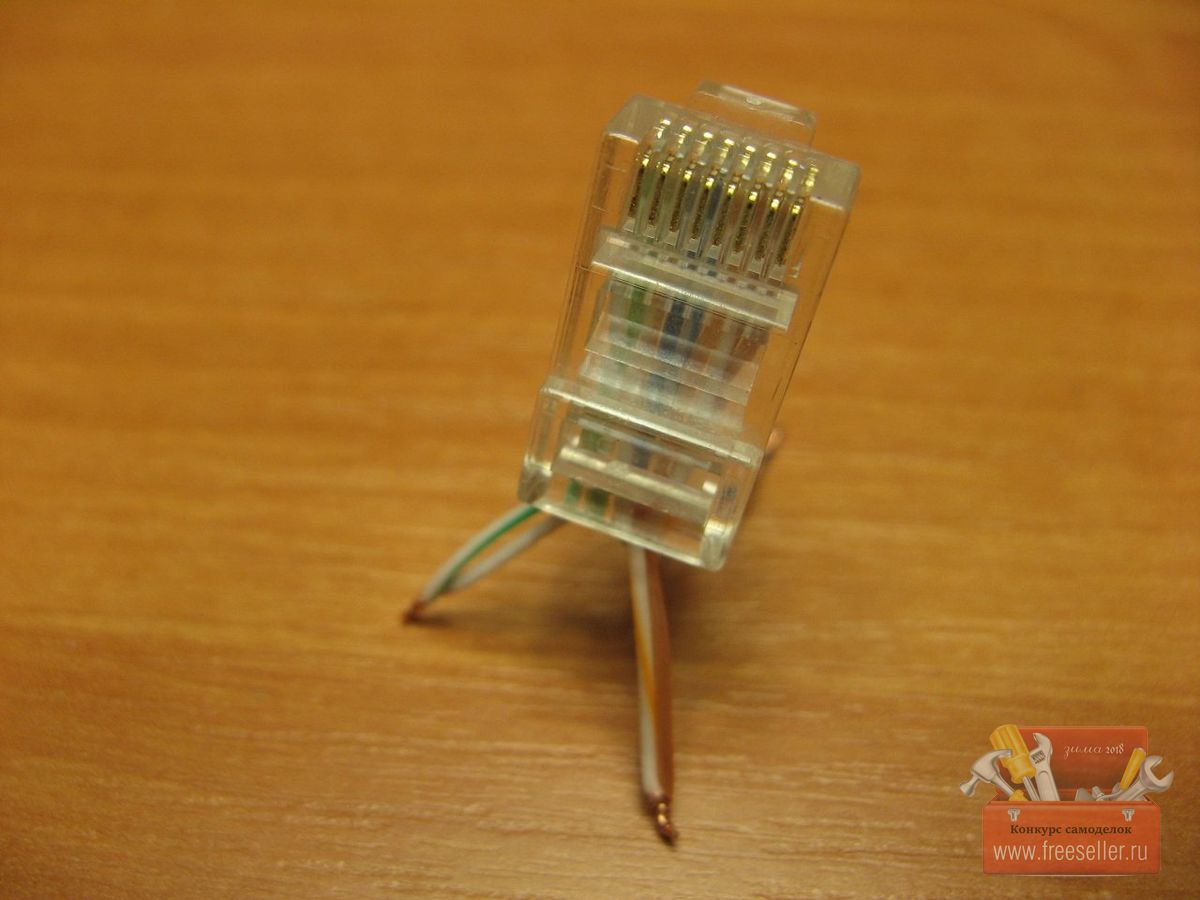

Берем интернет кабель и откусываем обжатые коннекторы.




В ключе случайным образом установлены перемычки.

У нас все по схеме.

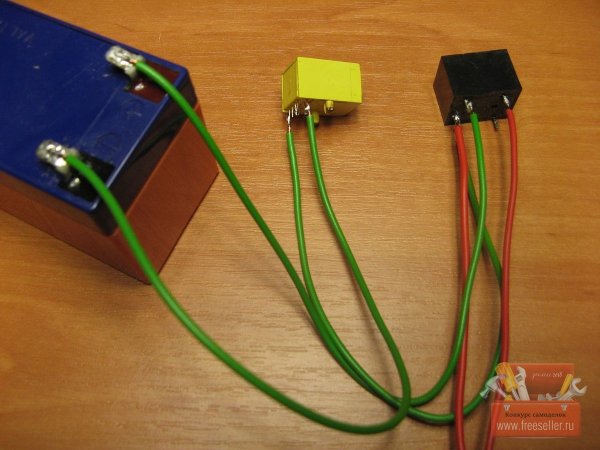

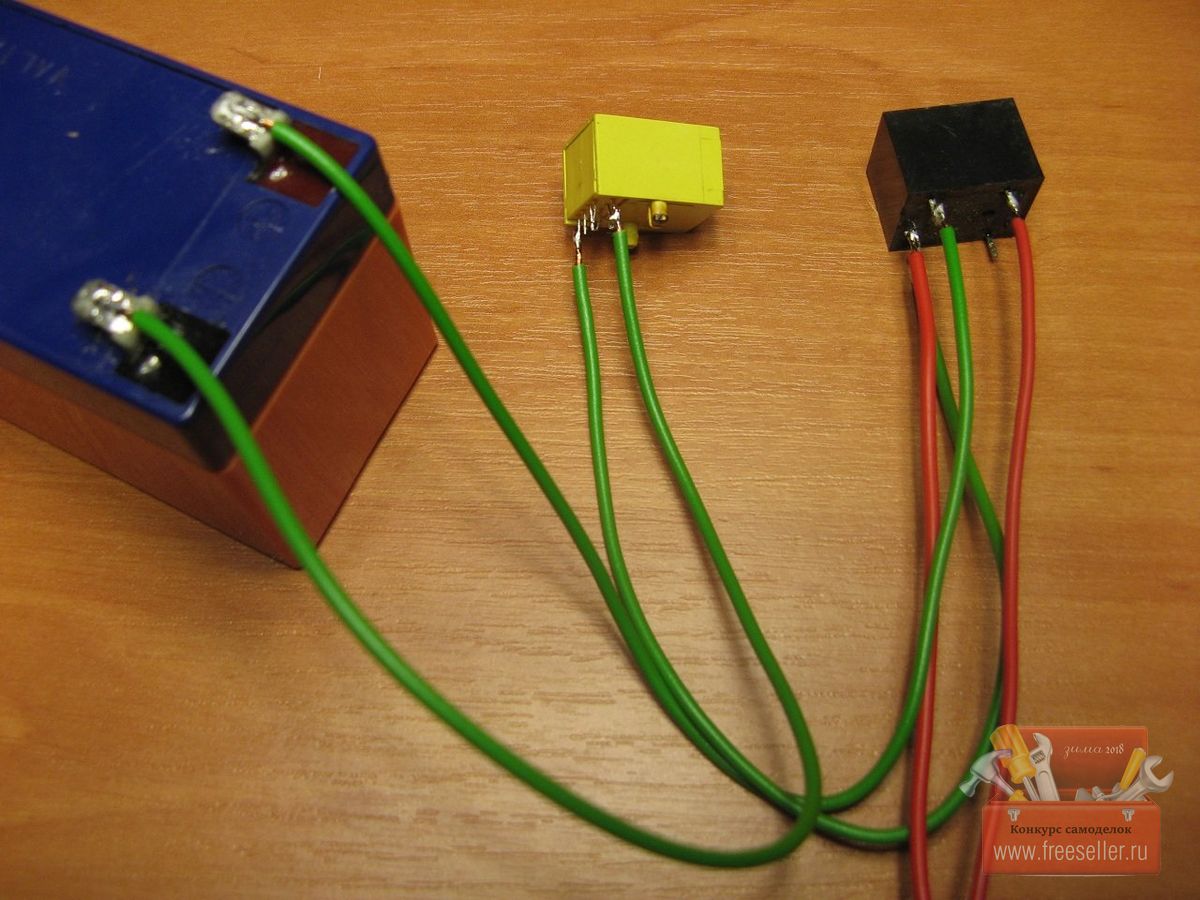

Паяем все по схеме.

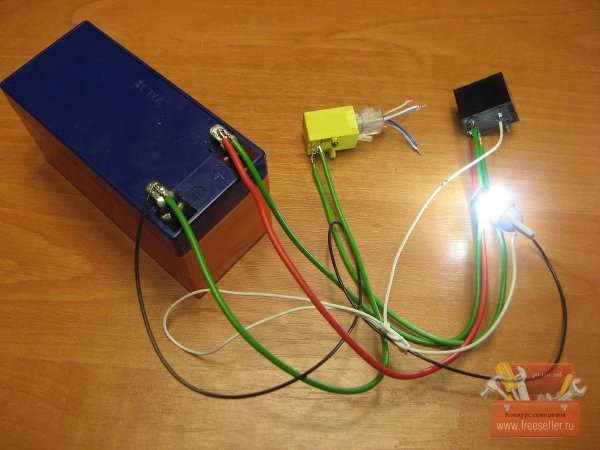

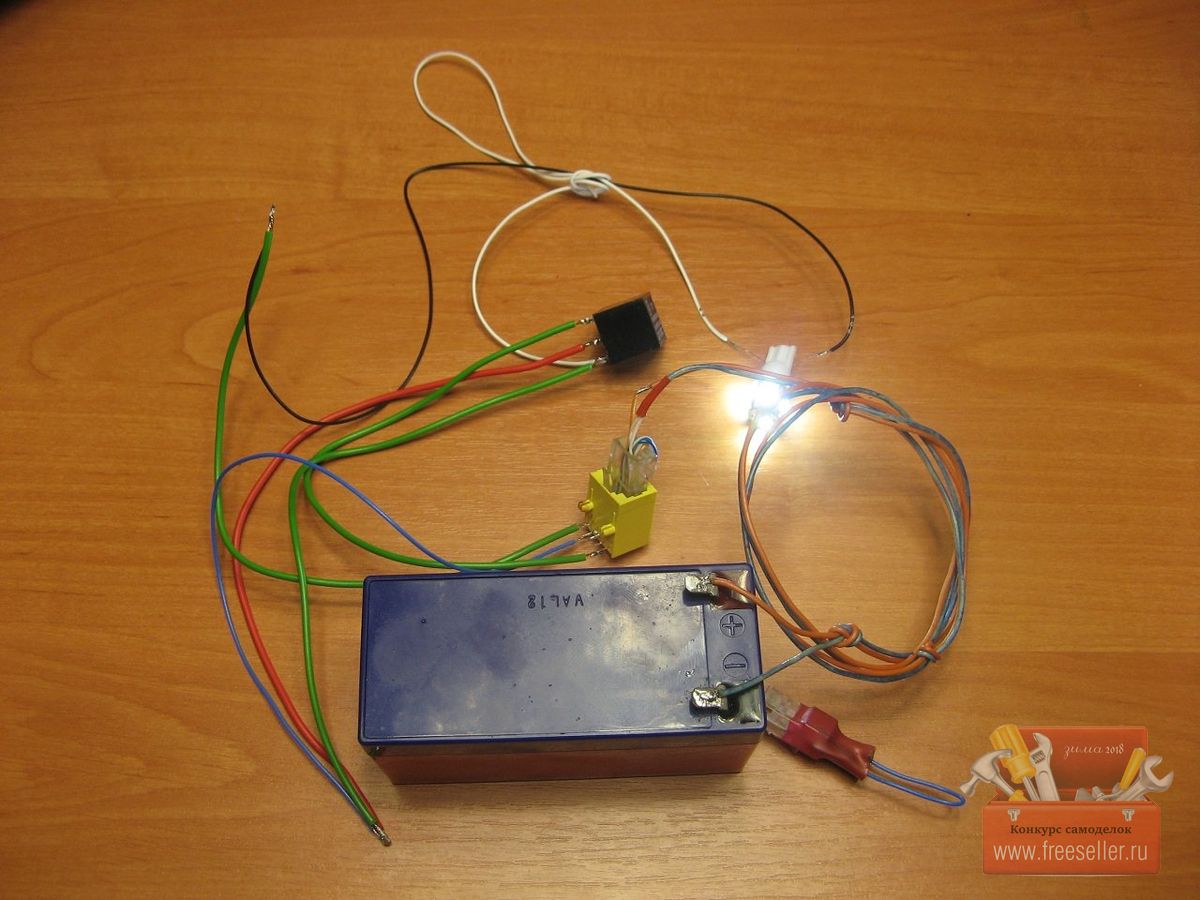

В качестве управляемого устройства у меня лампочка. Втыкаем ключ и включается лампочка.




На случай отключения электричества сделаем ключ отмычку. На схеме нарисован справа.


Делается из второго кеннектора интернет кабеля.




Подключаем в гнездо и устройство активируется.




Все просто и удобно.



Видео по сборке устройства для защиты

Имеется видео по сборке устройства:

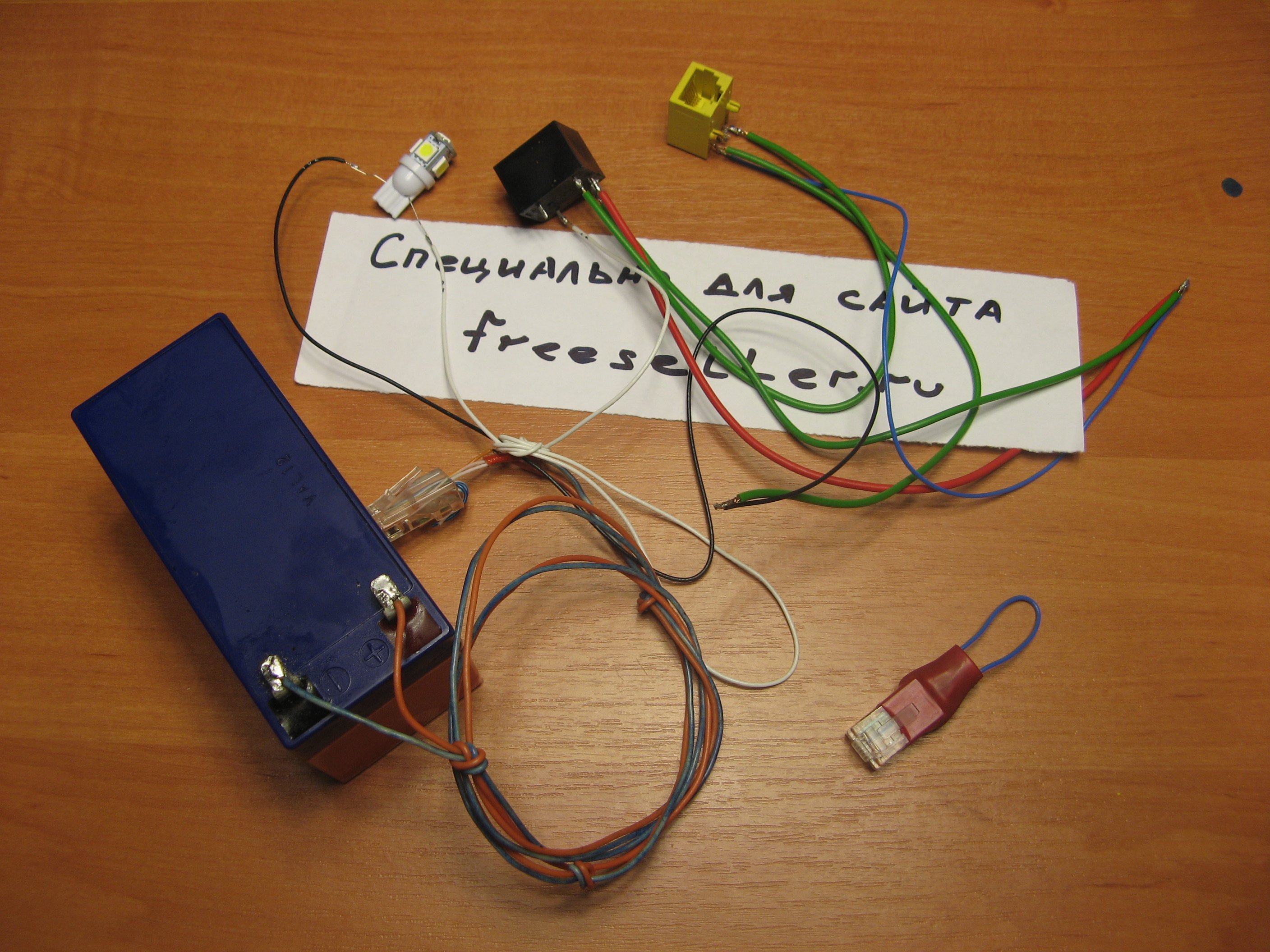

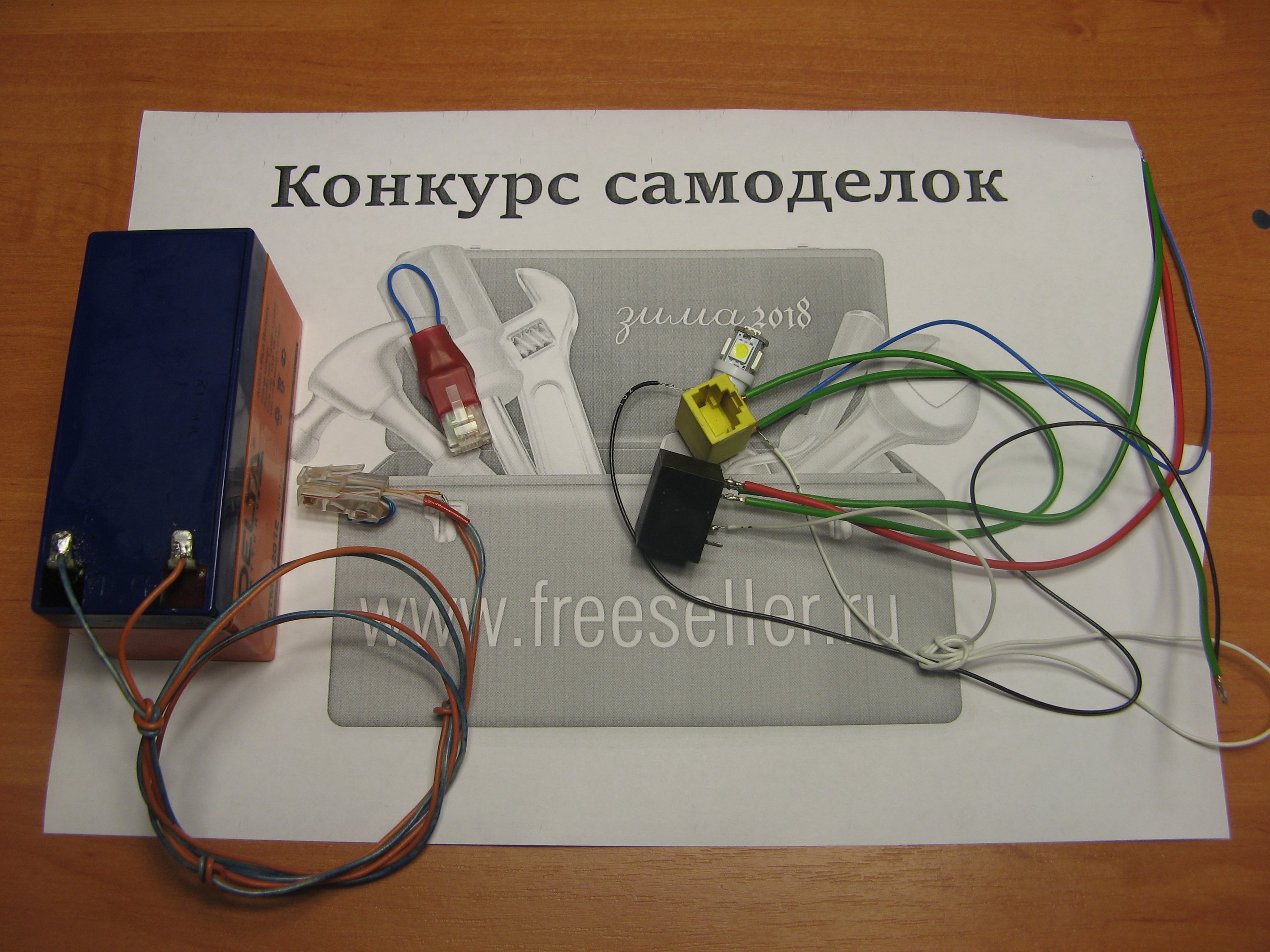

Фотографии устройства для конкурса самоделок
