Строим умную теплицу на Ардуино-Мега. Часть 1

  • Опубликовано: 11 мая 2017

Строим умную теплицу на Ардуино-Мега


Строим умную теплицу на Ардуино-Мега. Часть 1. В нескольких частях расскажу, как строил теплицу с автополивом, автоподогревом и автопроветриванием.


Все мои истории с предысторией. Моя мать живет в собственном доме, но здоровье уже не позволяет ей возиться в огороде. А моя жена, кандидат наук, очень любит "отдохнуть", копаясь в верхнем слое планеты. В соседнем от матери доме живет моя сестра с семьей. Так вот, муж моей сестры, зовут его Александр, ближе к концу лета (мой отпуск как раз был где-то на середине), позвал меня посмотреть на сконструированный им девайс. Это было устройство с роликами, шестеренками и большим круглым рулем. Александр пояснил, что девайс предназначен для того, чтобы гнуть металлический профиль в красивые ровные дуги. Устройство впечатляло своей основательностью, а он пояснил, что теперь страсть как хочется что-то гнуть, но, вроде как нечего, да и свободные средства отсутствуют. Услышав про желание что-то гнуть, я почему-то вспомнил робота Бендера из мультфильма "Футурама".


Умная теплица на Arduino своими руками


Я похвалил его и спокойно себе пошел в свой огород, помогать жене наслаждаться огородными работами. И тут жена спрашивает, видел ли я устройство, и не хочу ли я принять предложение Александра загнуть нам профилей на теплицу. Я понял, что хитрый родственник уже заинтересовал жену перспективами новой теплицы для огурцов. Я с кислой рожей стал говорить, что надо ее открывать-закрывать, поливать, а мы только на выходных... и т.д. А она мне и говорит: "Ну вот и сделай на Ардуине, чтоб она сама.. Или не по силам?"

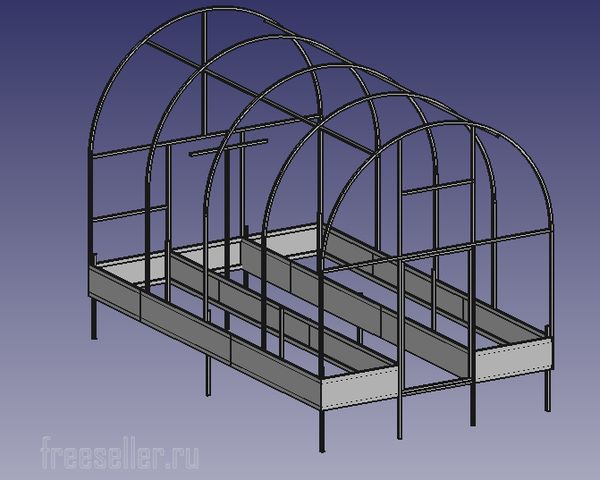

Знает меня, подловила. Ну что ж, вызов принят. Сварочник у Александра в наличии, у меня в наличии деньги на материал. Сначала, использовав свои скупые знания в 3Д моделировании, нарисовал во FreeCad проект. Вот такой:



макет каркаса теплицы

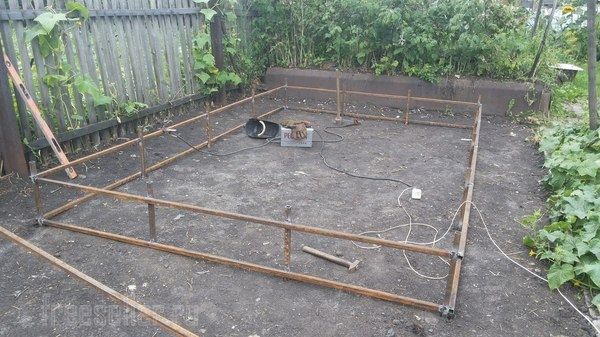

Кое-что, надо сказать, в процессе строительства я изменил, но по мелочи. Итак, затарился 6-ти метровым профилем 25 х 25мм, стенка 2 мм, плоским шифером, и стройка началась. Вдвоем с женой сделали планировку местности - она всегда активно и с удовольствием помогает. Затем пришло время сварочных работ:


Изготовление каркаса теплицы

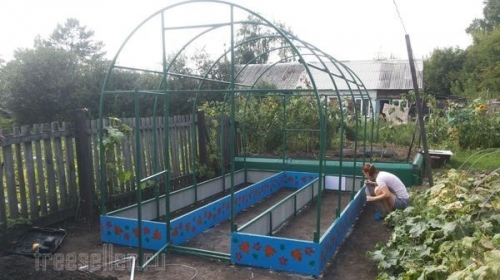

Семья активно помогала, дочь занималась покрасочными и украшательскими работами, а также подавала инструменты.



Умная теплица на Arduino своими руками

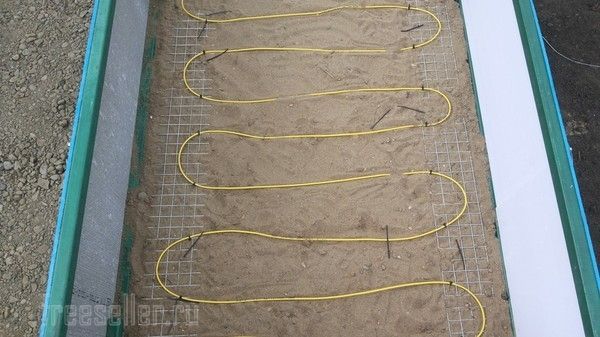

Пол в одной из грядок решил сделать с подогревом - пусть пораньше садят свои огурцы.



Подогрев пола в умной теплице

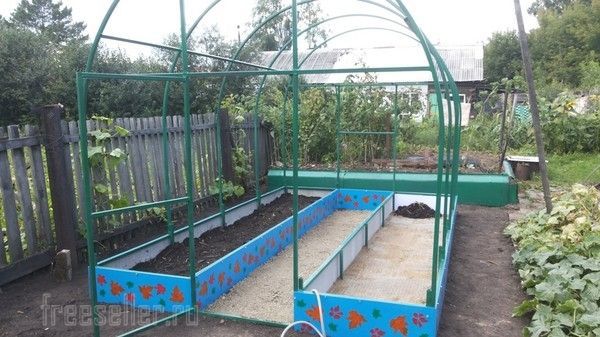

Засыпал, как положено, песочком, прикрыл металлической сеткой, утеплил наружный борт пеноплексом, а уж потом землю насыпали.



Подготовка грунта в умной теплице

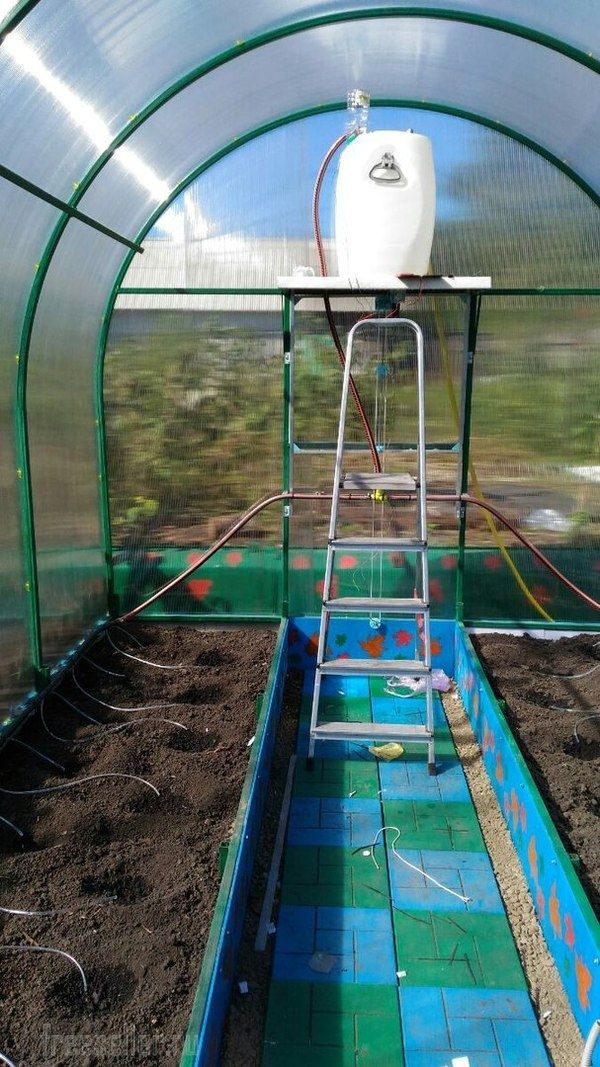

Установил бак на одну поливку (в него насос будет воду накачивать). Установил систему полива самодельную.



Установка бака в умной теплице

Дорожку к теплице выложил (вокруг газончик будет).
Конечно нарисовал электрическую схему управления теплицей.



Посмотреть онлайн файл: shema.pdf Скачать файл:
shema.pdf [97,19 Kb] (cкачиваний: 1210) .pdf



Теперь я внес некоторые изменения, но не глобальные. Добавил аналоговый резервный датчик температуры воздуха. Получилось все немного странно, но все дело в том, что сначала я не планировал ставить дисплей и переключение режимов сделал при помощи тумблеров. А потом коллеги на работе пристыдили и появилось меню с дисплеем и еще 4 кнопочки. Поскольку я не мелочился и использовал Мегу, то там можно много тумблеров и кнопок подключать).
Все это я делал в прошлом году, если появится интерес, во второй части покажу технические подробности и видео.


Строим умную теплицу на Ардуино-Мега. Часть 1

LeoNVKZ

Автор работы

1

комментарий

16 939

просмотров

Похожие самоделки

Комментариев 1
  1. самое интересное, пожалуй будет во второй части. Умная электроника. датчики....и все такое
