Столярные ваймы (зажимы) своими руками


Столярные ваймы (зажимы) своими руками. Ваймы являются неотъемлемой частью столярного дела и используются для склеивания мебельного щита, и разных заготовок для изготовления дверей и прочих вещей из дерева.

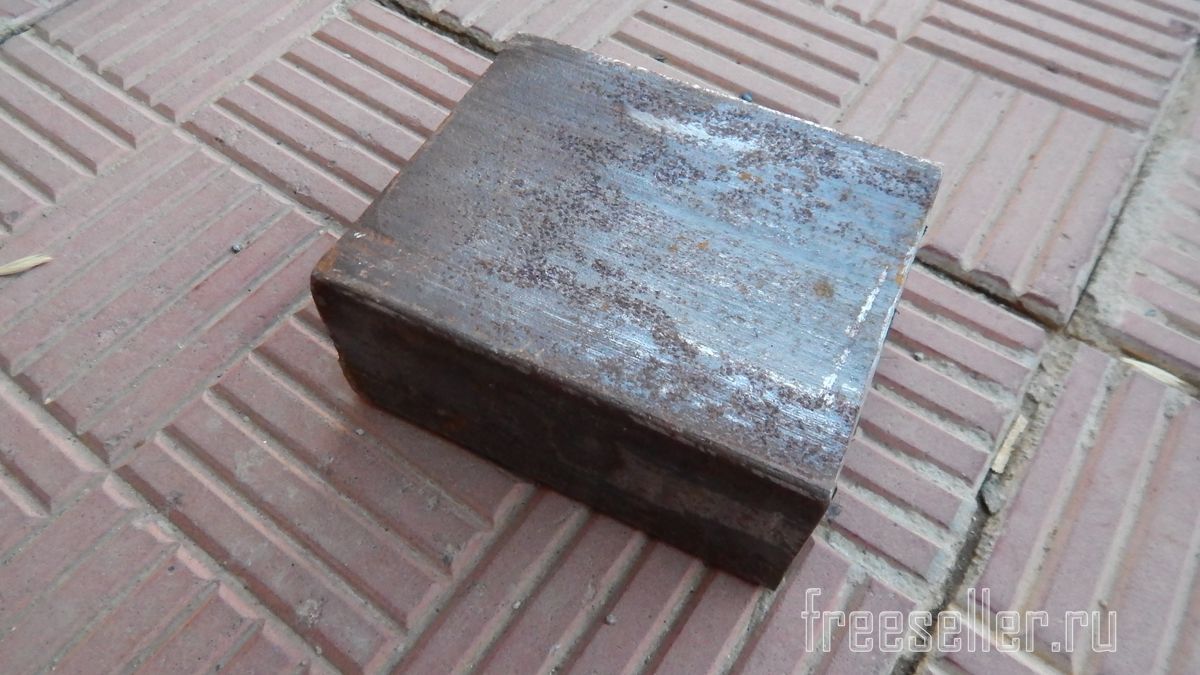

Для изготовления вайм я использовал швеллер шириной 80 мм.



Швеллер шириной 80 мм для изготовления столярных вайм

Изготовление

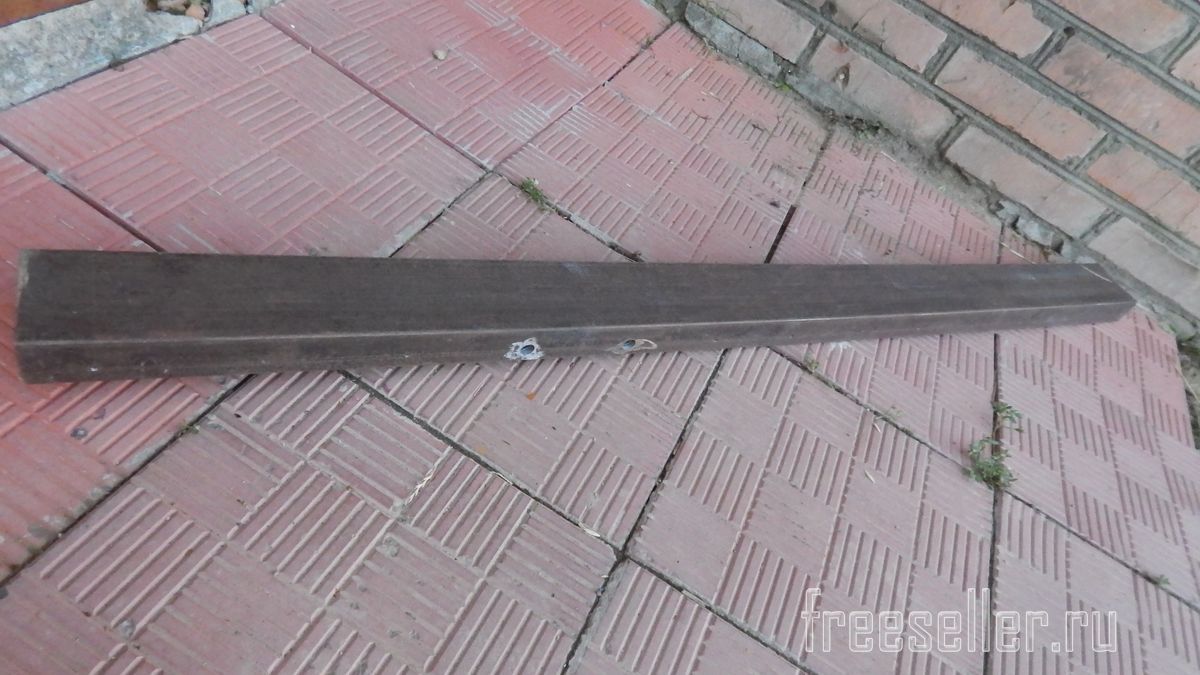

Нарезал длиной по 1300 мм, и разметил отверстия под стопор, каждое следующее через 100 мм.

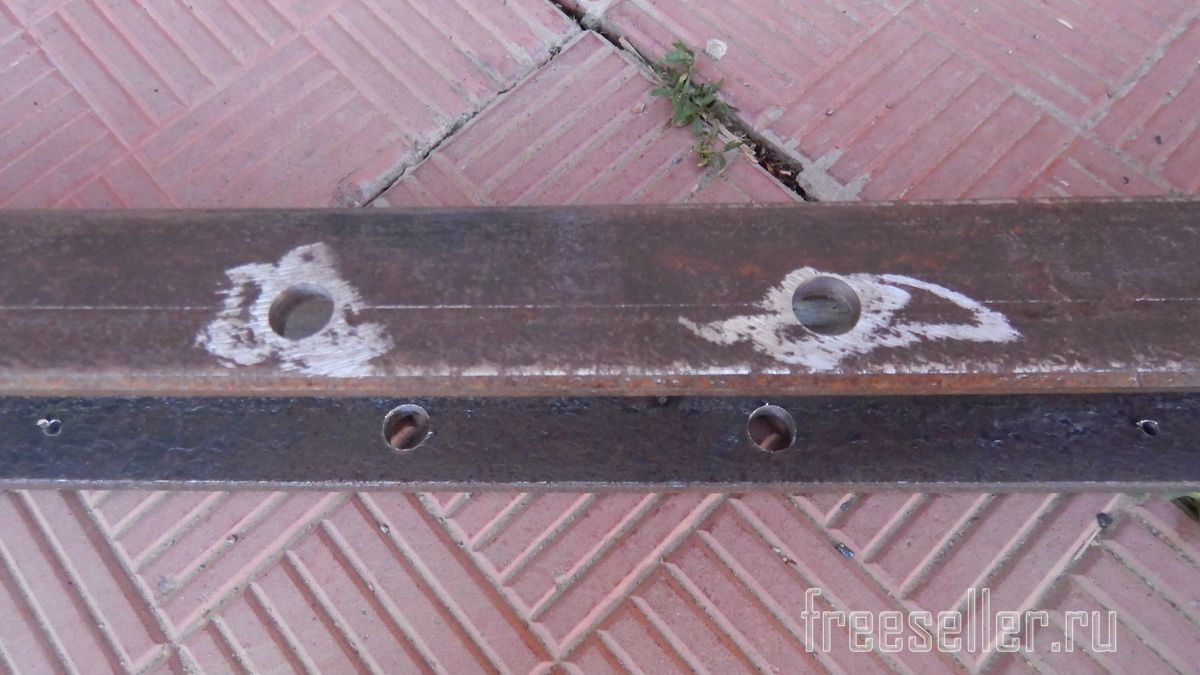

Изготовление столярных вайм из швелера

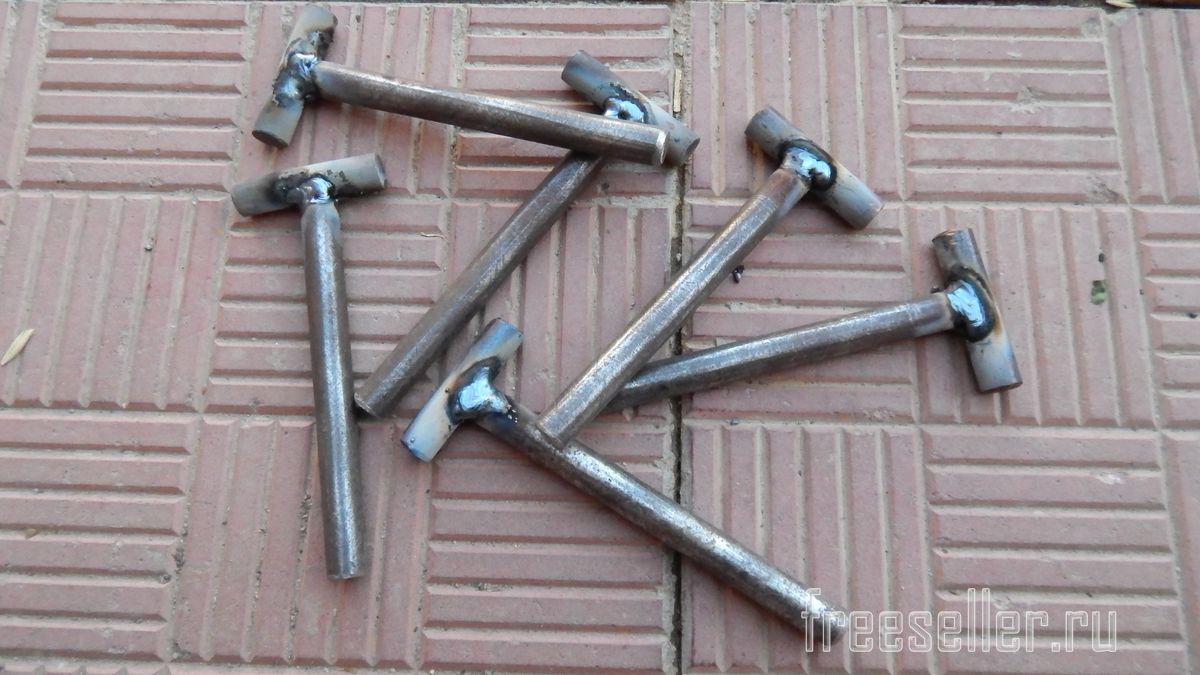

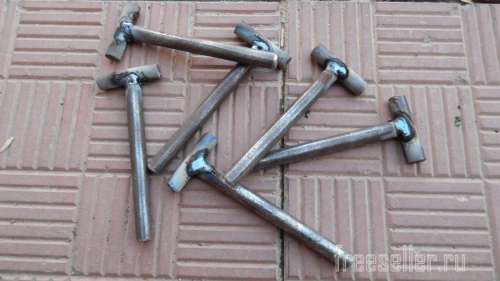

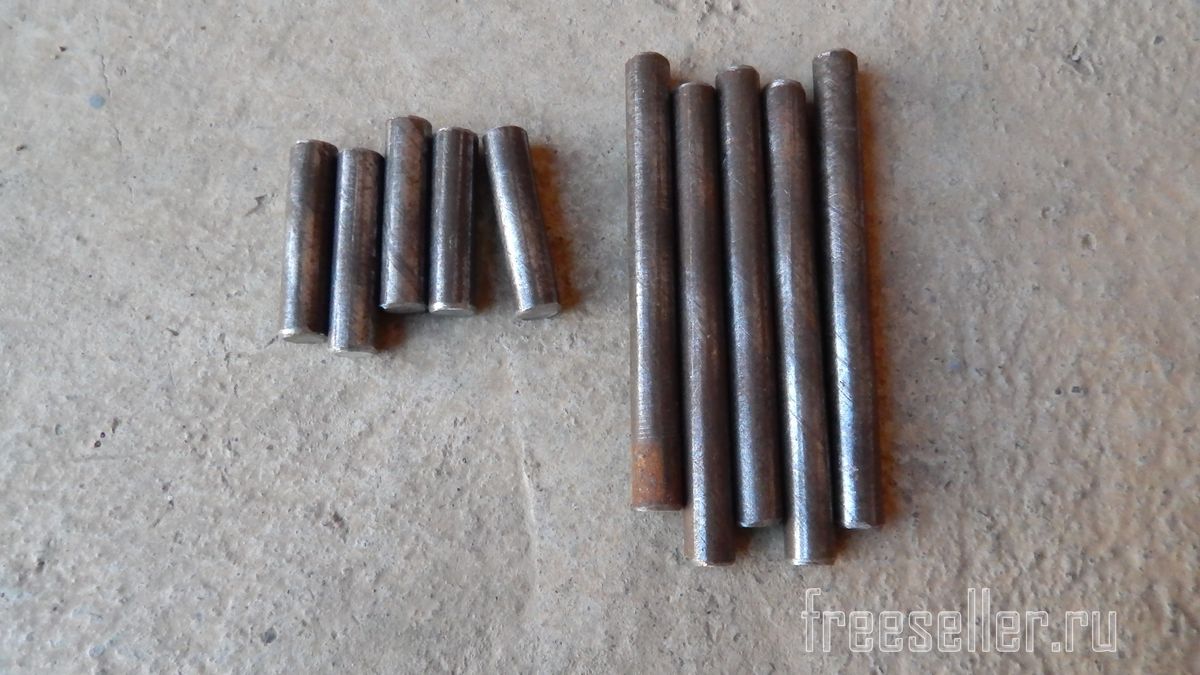

Отверстия насверлены сверлом диаметром 12,5 мм под размер стопора. Стопор сделан из прутка толщиной 12,5 мм, и нарезан кусками длиной по 120 мм, и куски по 50 мм которые потом будут приварены под 90 градусов для того чтобы было удобнее вытаскивать при изменении положения упора.



Изготовление столярных вайм из швелераИзготовление столярных вайм из швелера

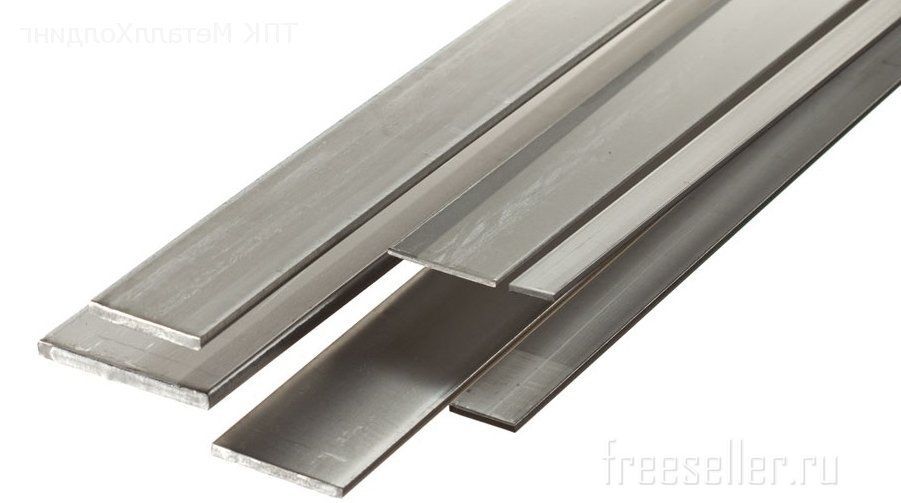

Упор сделан из куска того же швеллера длиной 100 мм и полосы 50 мм*5 мм порезанной кусками длиной по 100 мм.



Изготовление столярных вайм из швелераИзготовление столярных вайм из швелера

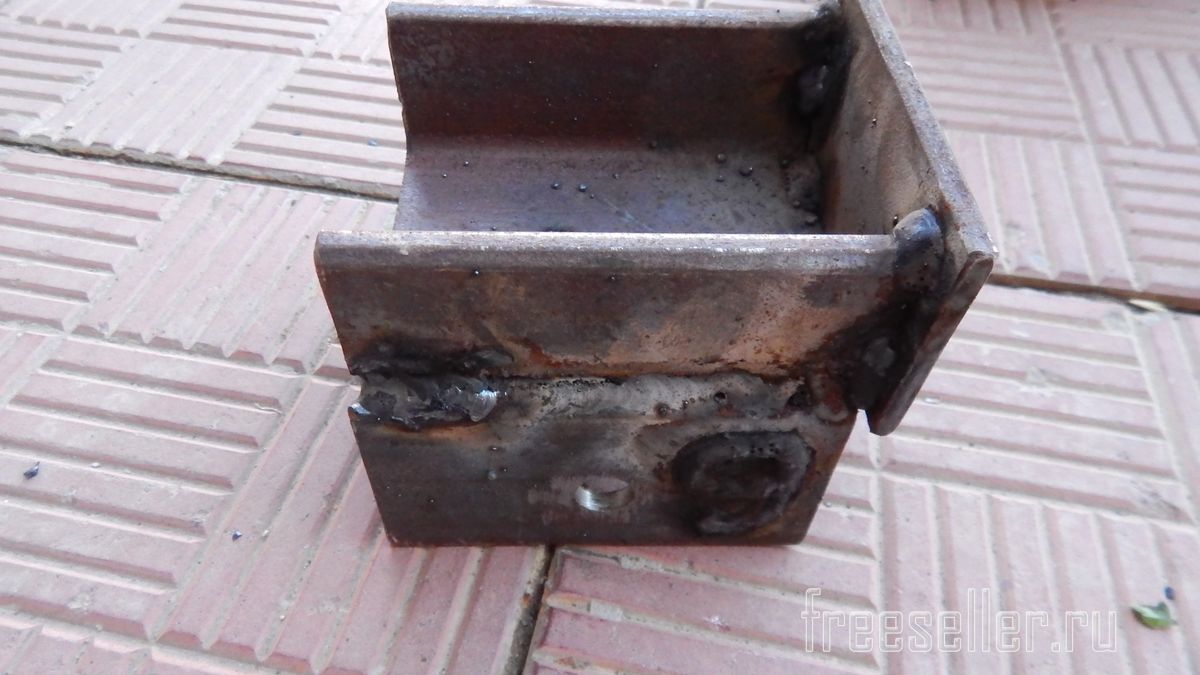

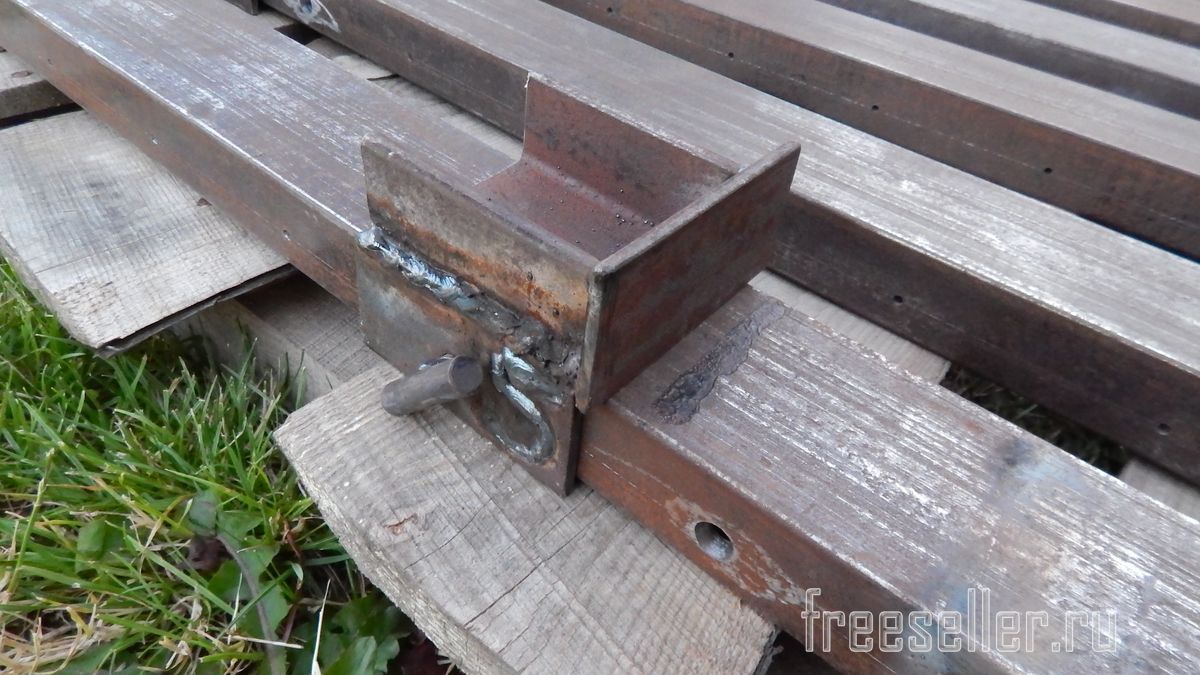

Два куска полосы привариваются с обеих сторон куска швеллера и по центру каждой полосы сверлятся отверстия под стопорный палец, и один кусок полосы приварен поперёк швеллера как упорная часть.



Изготовление столярных вайм из швелера



Теперь упор можно ставить в любом нужном нам положении.



Изготовление столярных вайм из швелераИзготовление столярных вайм из швелера

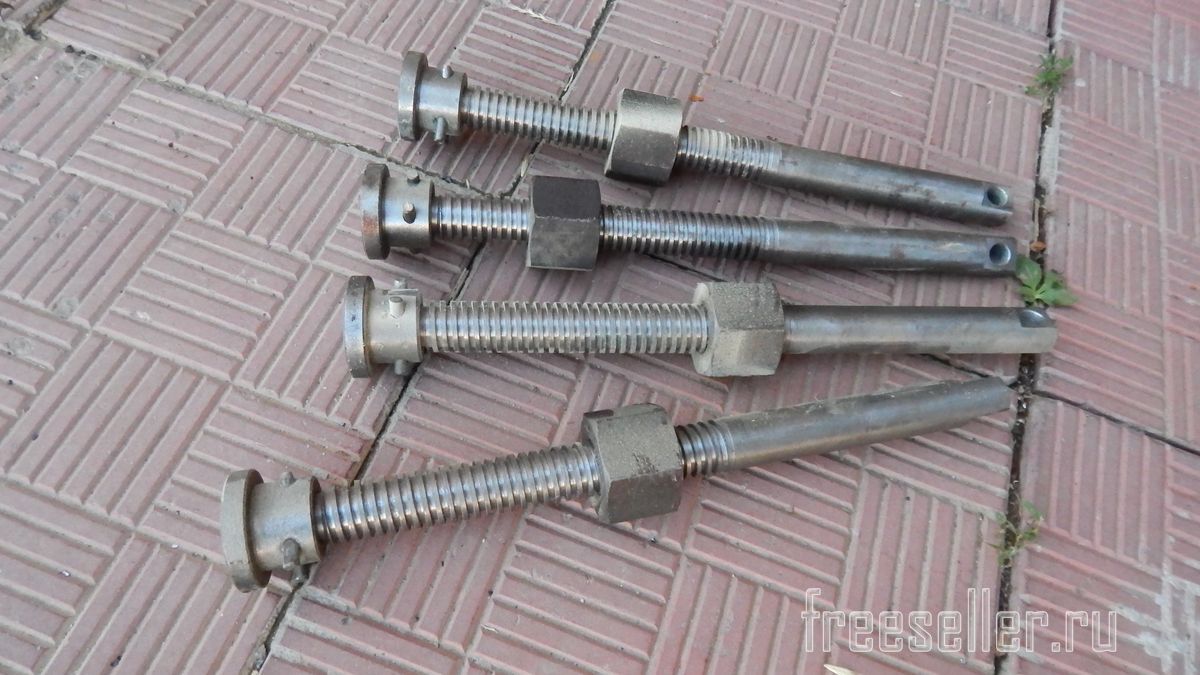

Зажимные винты были заказаны у токаря.



Изготовление столярных вайм из швелера

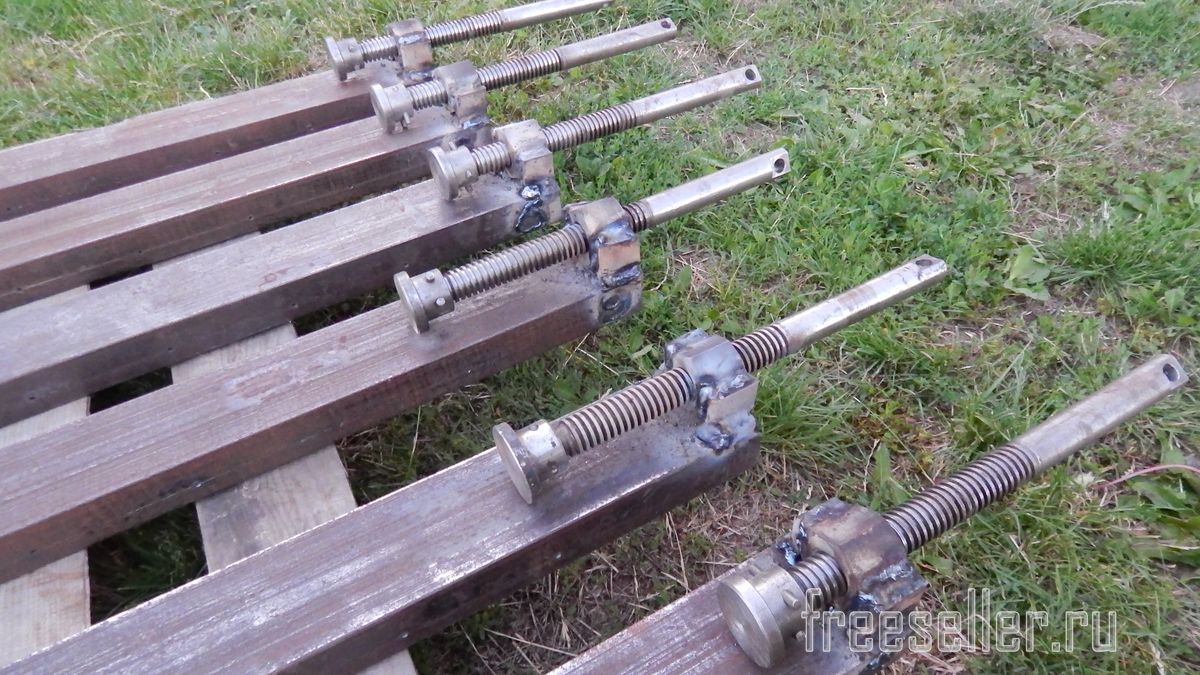

Винт приваривается к швеллеру с одной стороны с таким расчётом, чтобы упорный пятак на винте был на расстоянии 2,3 мм от швеллера.



Столярные ваймы (зажимы) своими руками

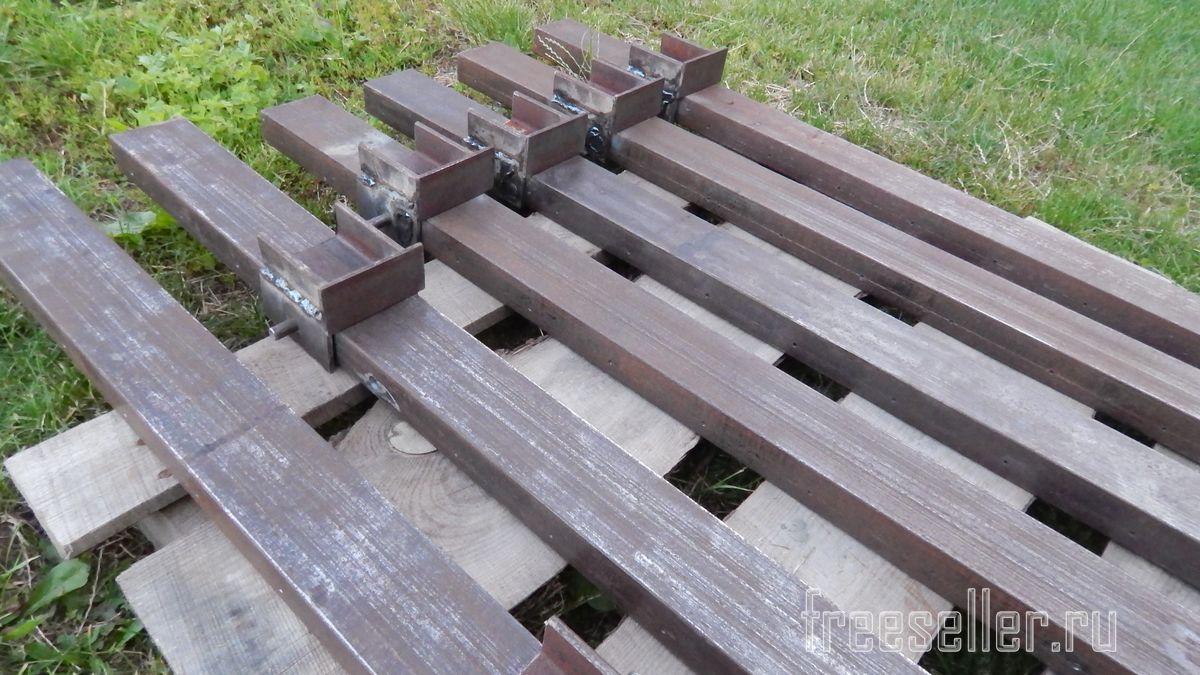

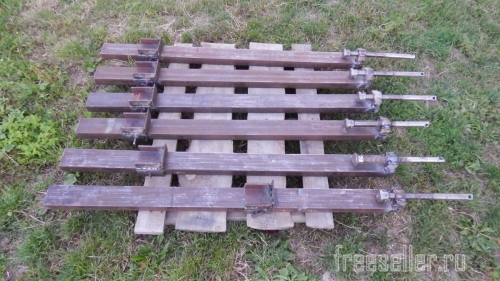

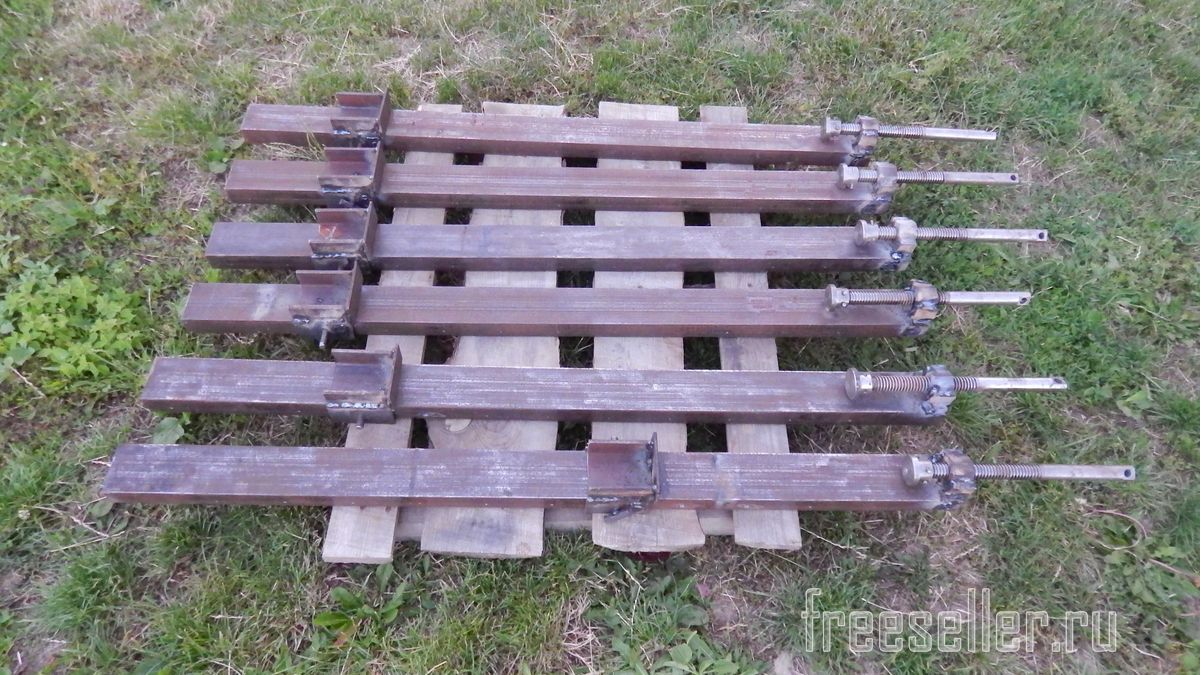

Резюмируя выше написанное могу сказать, что получились отличные ваймы. Изготовить их совсем не сложно и это не займет у вас много времени, зато вы получите неплохого "помощника" в своём столярном деле.
