Самодельная струбцина для склеивания фоторамок

  • Опубликовано: 20 января 2018

Самодельная струбцина для склеивания фоторамок


В этой статье я расскажу о том, как сделал своими руками специальный зажим (струбцину) для склеивания фотографических рамок. Эта идея не моя, просто я попытался адаптировать её под имеющиеся под рукой материалы и инструменты.


Данное приспособление позволяет надежно зафиксировать деревянные бруски после намазывания клеем.

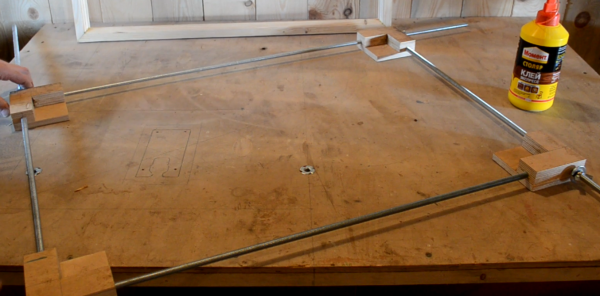

Струбцина для склеивания фоторамок своими руками
Самодельная струбцина для склеивания фоторамок.


Для изготовления струбцины мне потребовалось:

  • 10-мм фанера,
  • шпильки М10 и длиной 1 метр,
  • гайки-барашки,
  • шайбы,
  • клей "Момент-столяр".

Изготовление струбцины

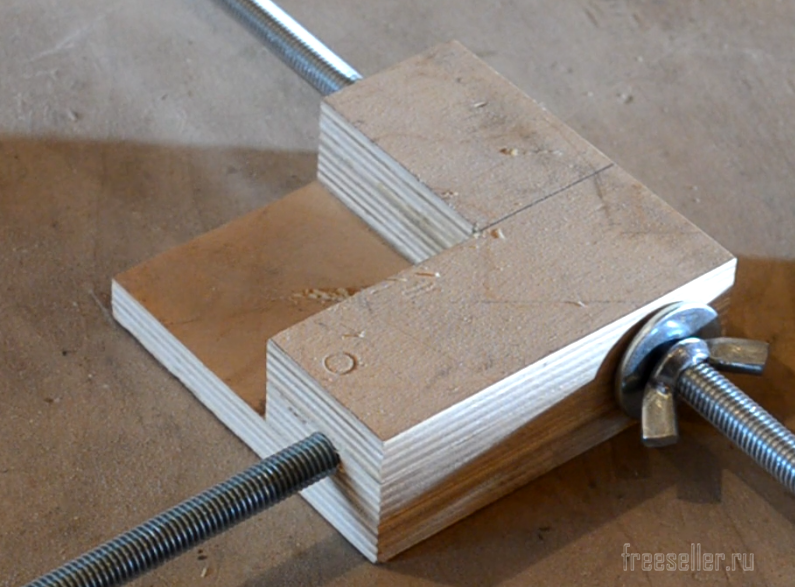

Вначале я сделал из фанеры четыре уголка. Выпилил 12 квадратов размером 100 Х 100 мм. У восьми квадратов сделал пропил 60 Х 60 мм, а затем склеил по три штуки, 2 пропиленных с одним целым.

Самодельная струбцина для склеивания фоторамок
Изготовление струбцины для склеивания фоторамок своими руками.

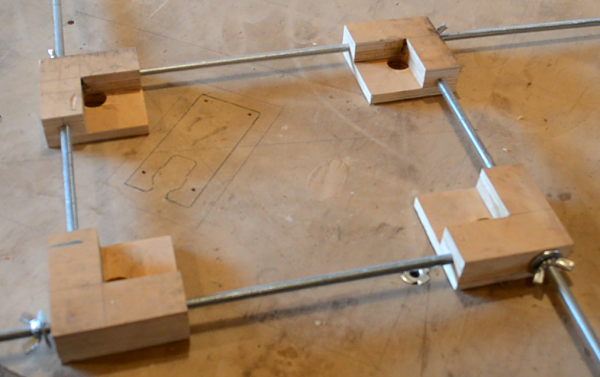

Затем в каждом уголке я высверлил по два отверстия:

Первое насквозь диаметром 10 мм. Для того, чтобы при сверлении сверло не увело в сторону, сверлил с обеих сторон.

Второе глухое на 60 мм диаметром 8,5 мм. В нём метчиком М10 сделал резьбу, а потом с клеем вкрутил шпильку. Получилось так, что в каждом уголке одна шпилька проходит насквозь, а вторая закреплена наглухо.

Самодельная струбцина для склеивания фоторамок

Изготовление струбцины для склеивания фоторамок своими руками.


Первоначально шпильки я хотел опилить, поскольку конструкция получилась громоздкой, но потом решил оставить, вдруг потребуется сделать рамку размером метр Х метр.

Испытания и доработки струбцины

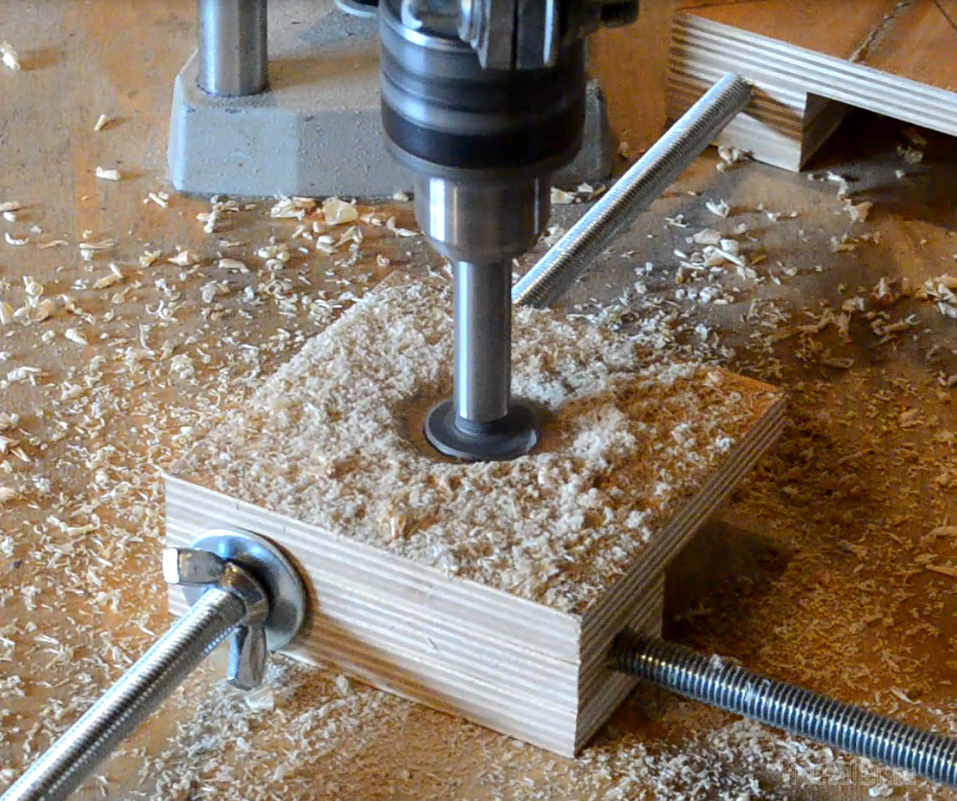

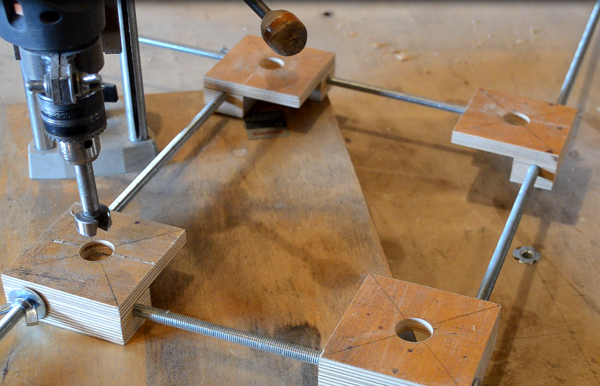

Испытания показали, что рамки склеиваются нормально, но есть один недочет: при высыхании излишки клея остаются на дне уголков. Поэтому рамки получались с перекосом. Для устранения этого недостатка я с нижней стороны каждого уголка сверлом Форстнера сделал отверстия для вывода остатков клея.

Самодельная струбцина для склеивания фоторамок

Доработка струбцины для склеивания фоторамок при помощи сверла Форстнера.

Самодельная струбцина для склеивания фоторамок
Доработка струбцины для склеивания фоторамок при помощи сверла Форстнера.

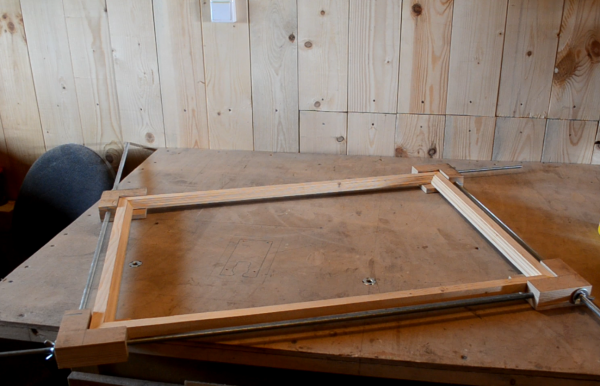

Самодельная струбцина для склеивания фоторамокСтрубцина для склеивания фоторамок своими руками.

В результате перекос рамок я устранил, и результаты получились хорошие.

Самодельная струбцина для склеивания фоторамок.

Самодельная струбцина на видео

Более подробно о данной струбцине Вы можете посмотреть в моих видеороликах:
