Приспособление для снятия фасок и строгания круглых и граненых заготовок

  • Опубликовано: 12 октября 2016

Приспособление для снятия фасок и строгания круглых и граненых заготовок


Несложное в изготовлении приспособление для снятия фасок с деревянных брусков и нешироких досок, а также для строгания и других видов обработки круглых или граненых деревянных заготовок.


Привет всем самодельщикам!


При строгании деревянных брусков и нешироких досок, практически всегда бывает необходимо снимать небольшие фаски с ребер, чтобы притупить их в той или иной степени. Однако для этого приходится держать рубанок наклонно, примерно под углом 45 градусов, что не всегда удобно, особенно при работе электрорубанками.


Из этого положения можно выйти, если сделать специальное приспособление в виде длинного продольного уголка, в которое закладывался бы обрабатываемый брусок и таким образом ребро, с которого нужно снять фаску находилось бы сверху.

Помимо этого, такое приспособление можно было бы использовать и для строгания граненых и круглых деревянных заготовок (например, рукоятки для садовых инструментов: лопат, вил, грабель и т.п.), которые очень неудобно строгать на ровной поверхности.

Я задумался об изготовлении такого приспособления, как раз когда строгал заготовки для рукояток лопат (смотри мою статью «Самодельные рукоятки для лопат и других садовых инструментов»), поскольку с подобным приспособлением работа у меня пошла бы значительно легче и быстрее.


Материалы и инструменты

В результате я решил сделать это приспособление, для чего мне понадобились следующие принадлежности:


Материалы и крепежные элементы:

  • Две деревянные планки толщиной 2 см, шириной 4 см, и 6 см, и длиной 2 м.
  • Деревянная планка толщиной 2 см, шириной 5 см, и длиной 50 см.
  • Шурупы по дереву 4х50 мм.

Инструменты:

  • Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
  • Шило.
  • Электролобзик с пилкой для фигурного реза.
  • Электродрель-шуруповерт.
  • Сверло по металлу диаметром 4 мм.
  • Сферическая фреза по дереву.
  • Отверточная бита РН2, для заворачивания шурупов.
  • Наждачная бумага.

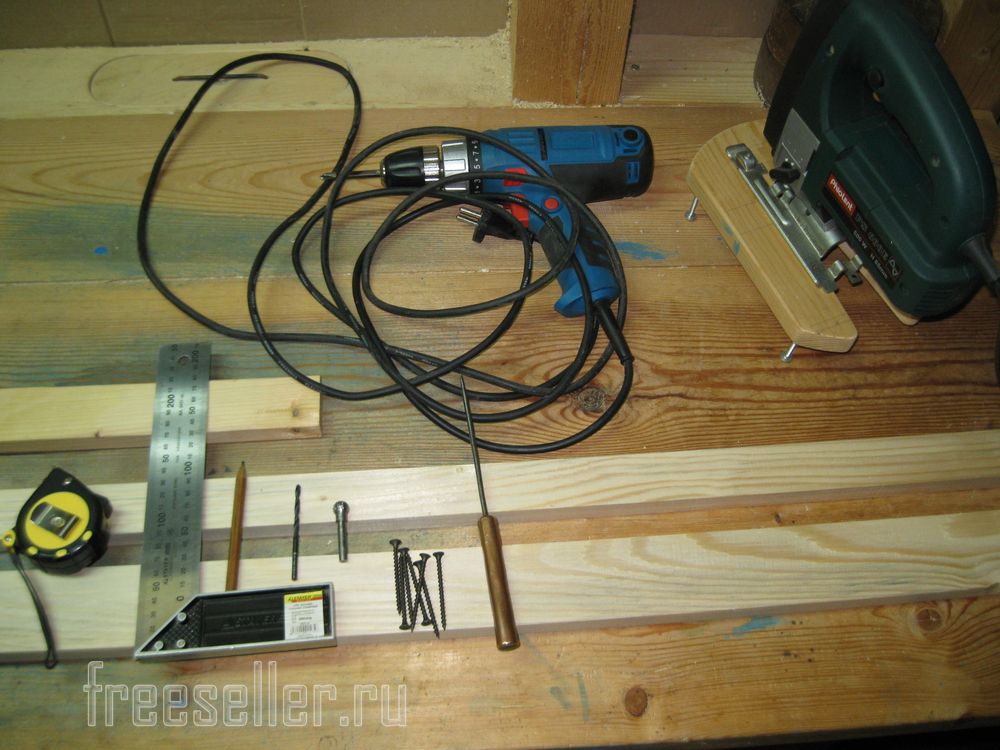

Материалы и инструменты для изготовления приспособления для снятия фасок и строгания круглых и граненых заготовок

Порядок работы

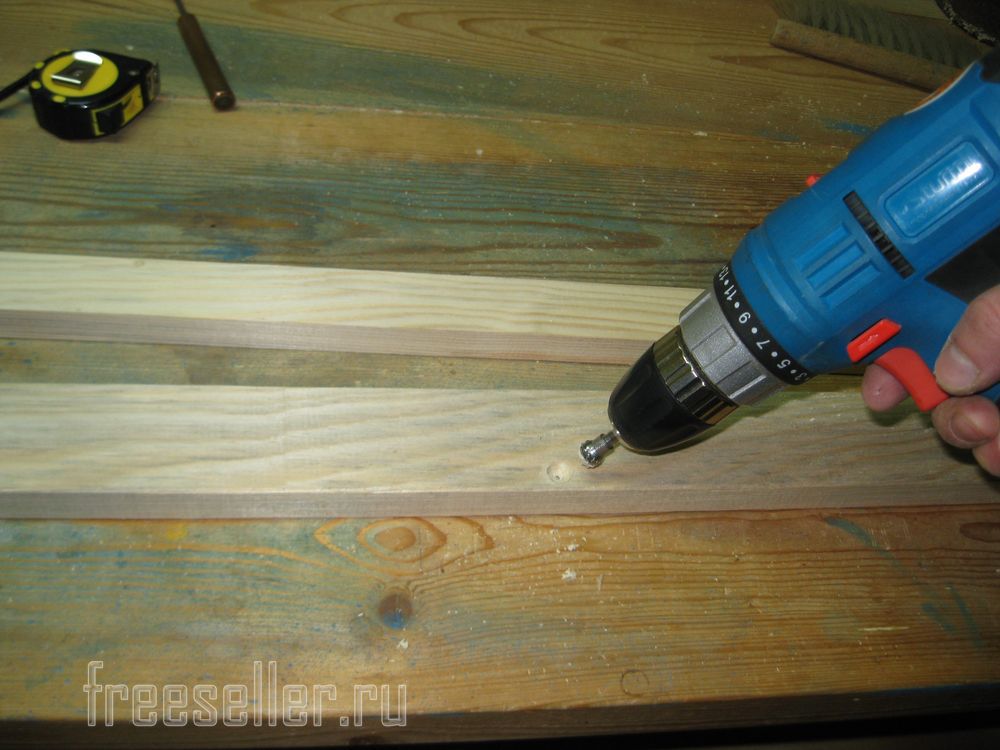

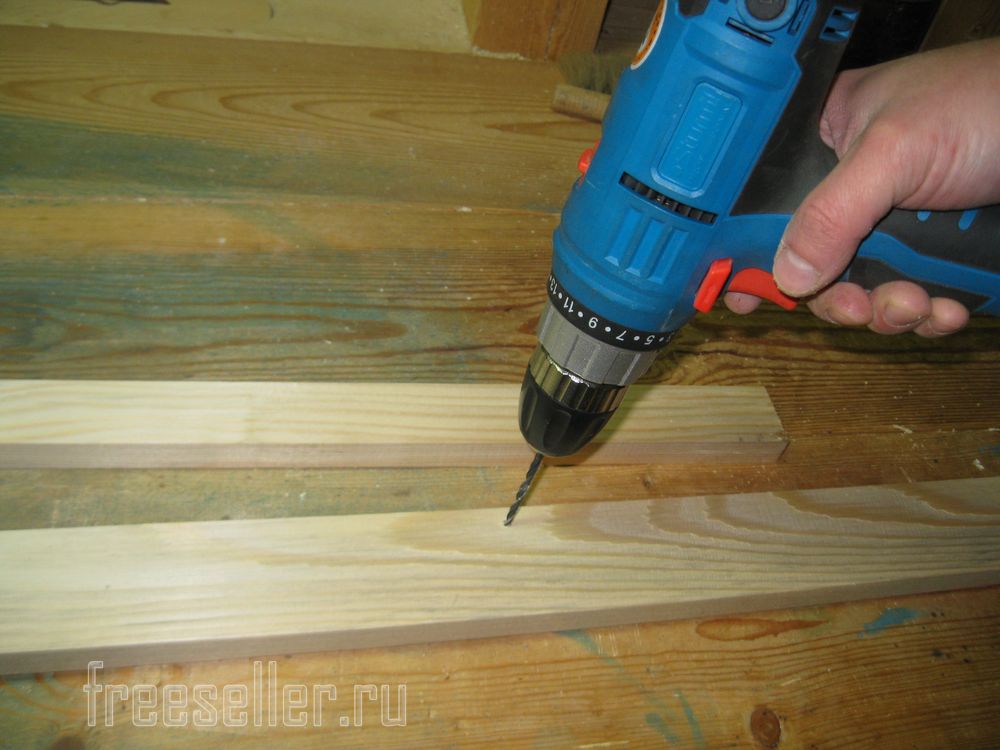

 Сначала размечаем планку шириной 6 см, и сверлим по всей ее длине, с одной из сторон 5 или 6 отверстий под шурупы.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

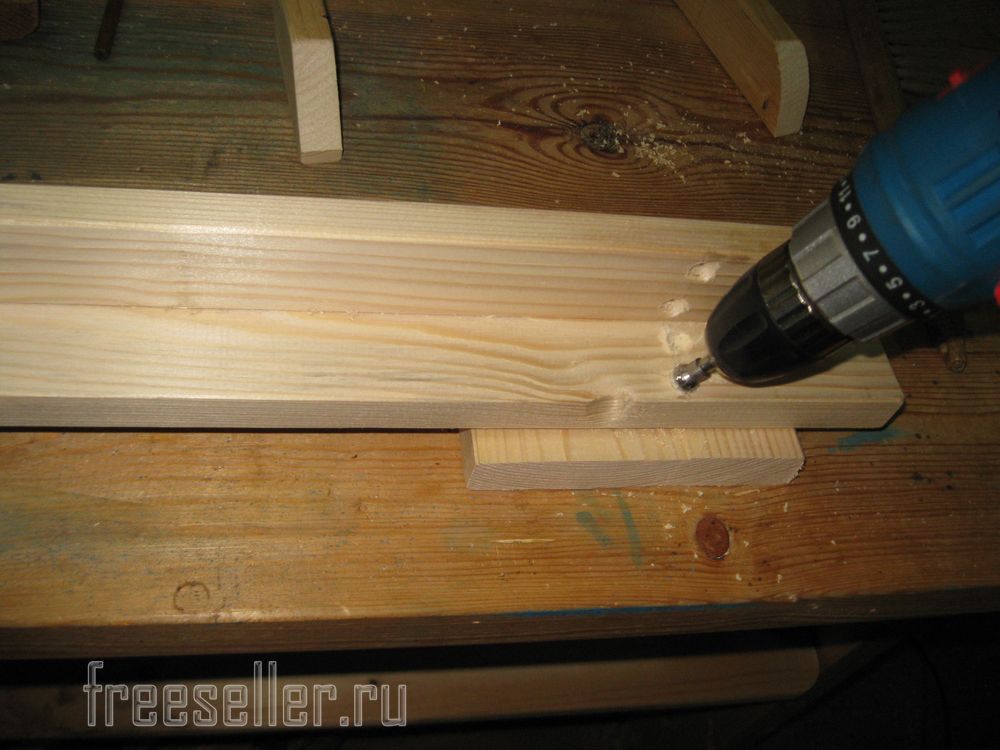

С противоположной стороны планки, раззенковываем эти отверстия под головки шурупов с помощью сферической фрезы по дереву.


Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

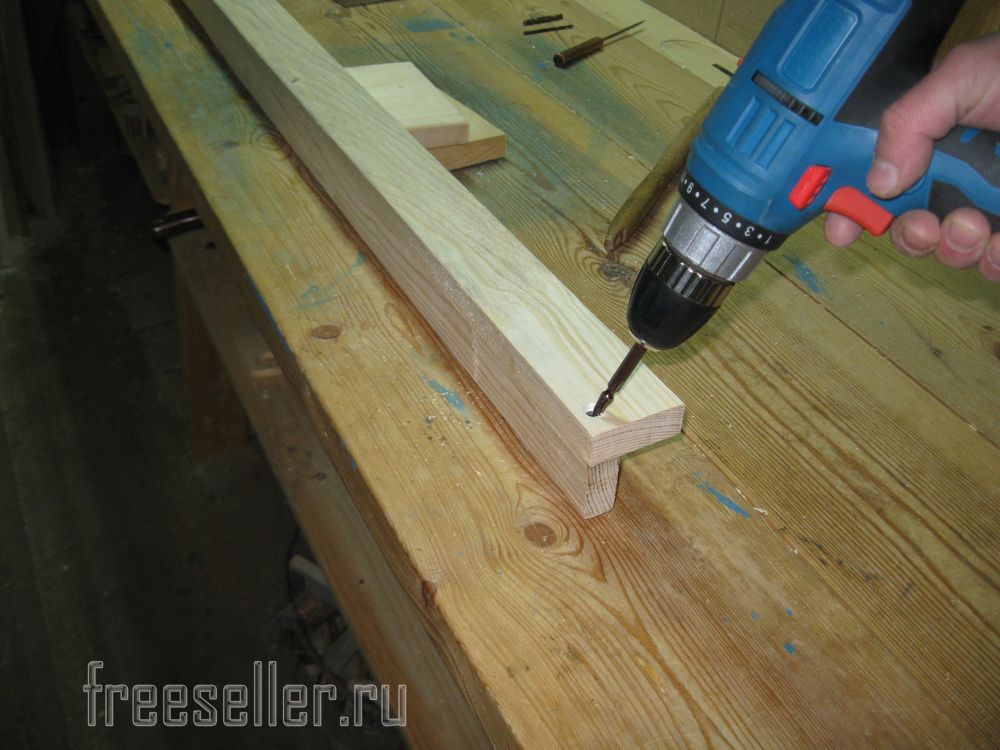

Затем вставляем в эти отверстия шурупы и приворачиваем нашу планку к торцу другой планки шириной 4 см.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

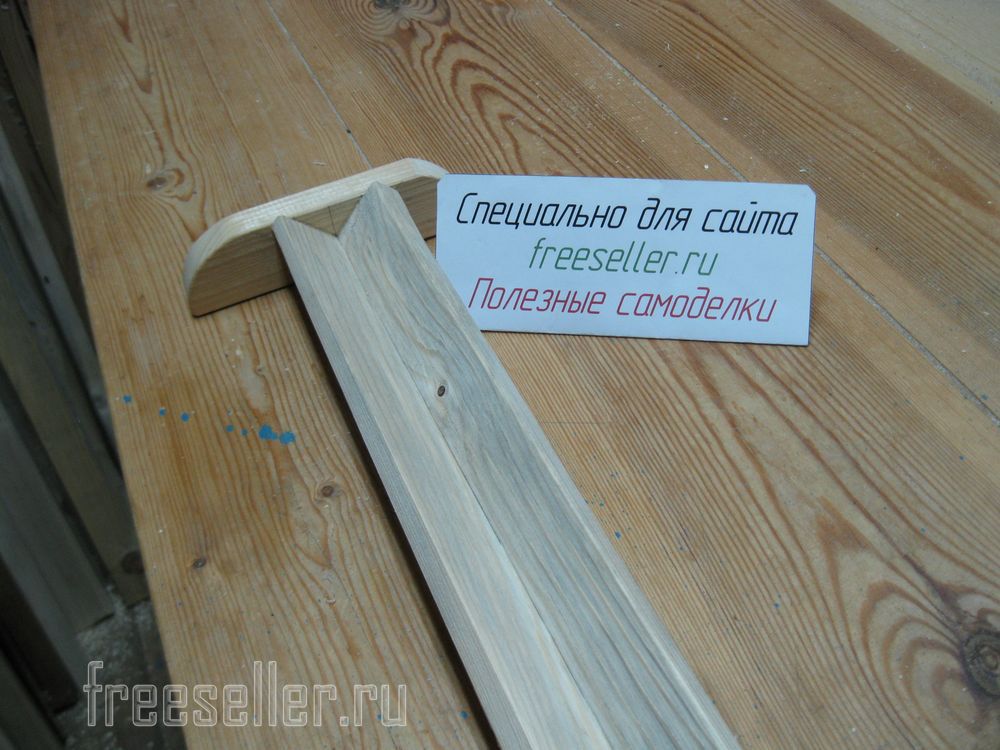

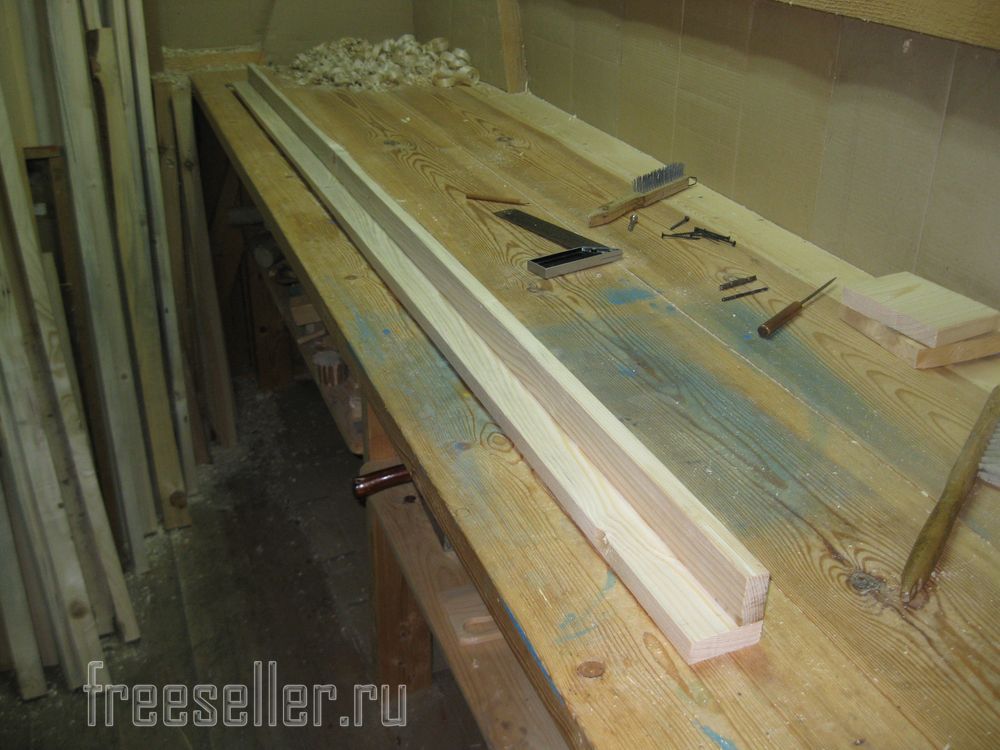

В результате, у нас получается вот такой деревянный уголок длиной 2 м.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

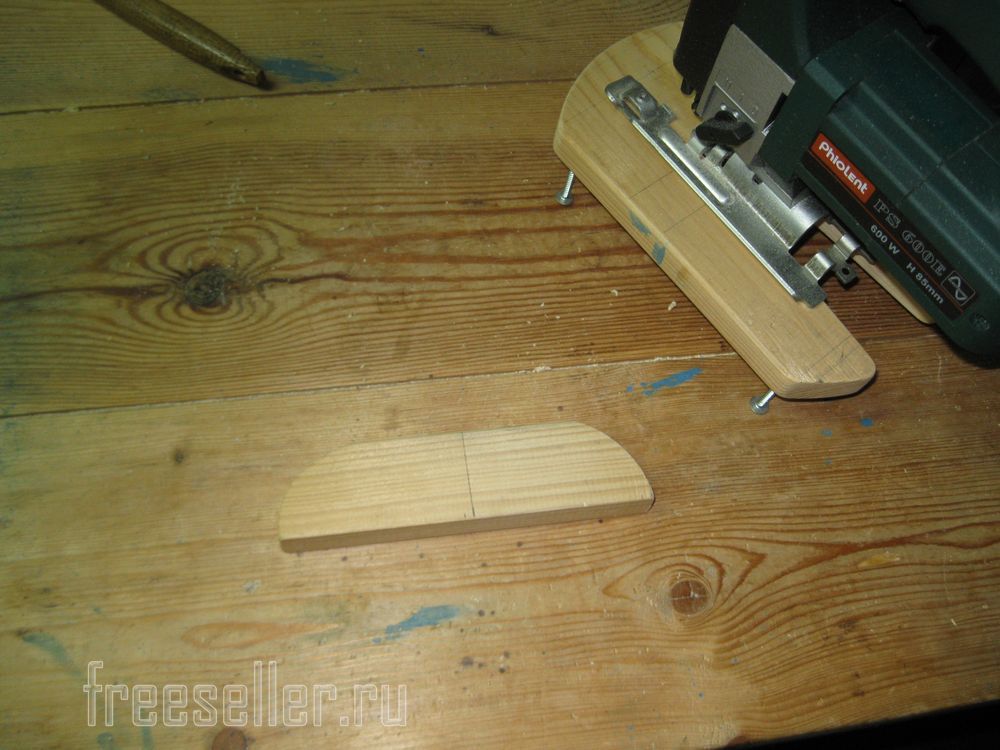

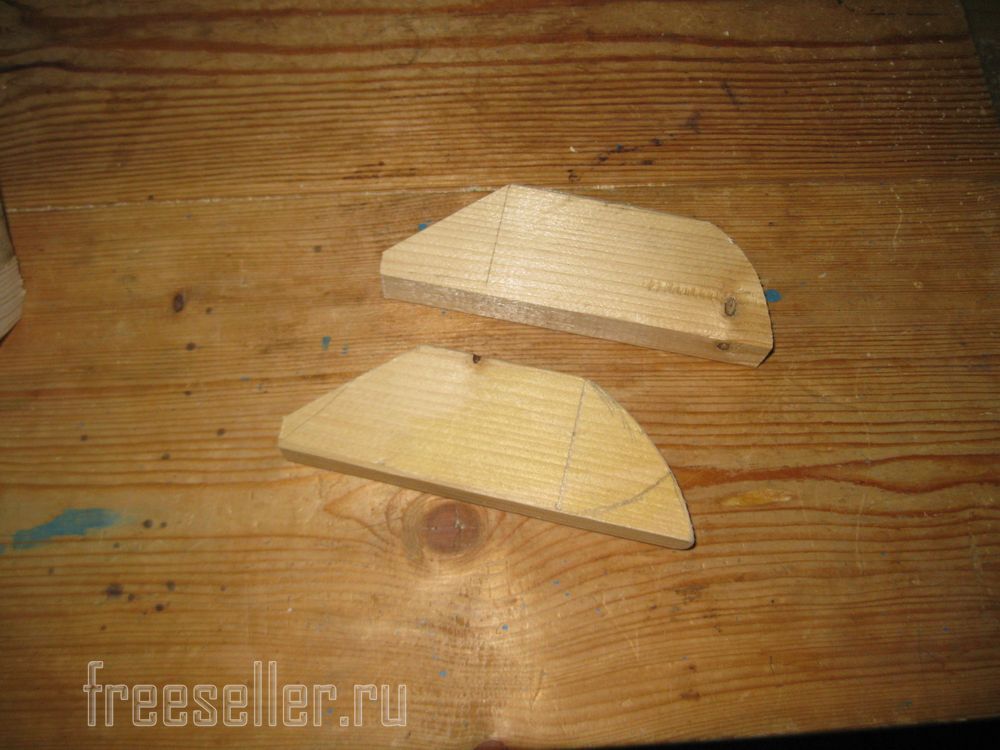

После этого при помощи электролобзика, выпиливаем из короткой планки вот такую заготовку.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок



Она будет служить стопором для строгаемых заготовок, а заодно, опорой нашему приспособлению.

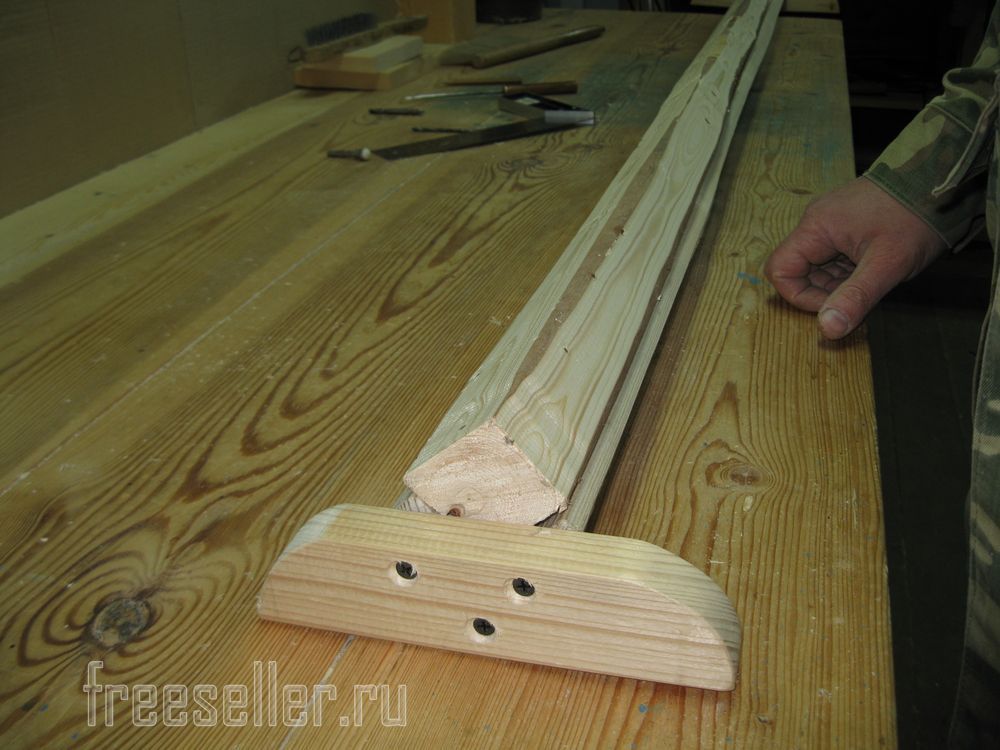

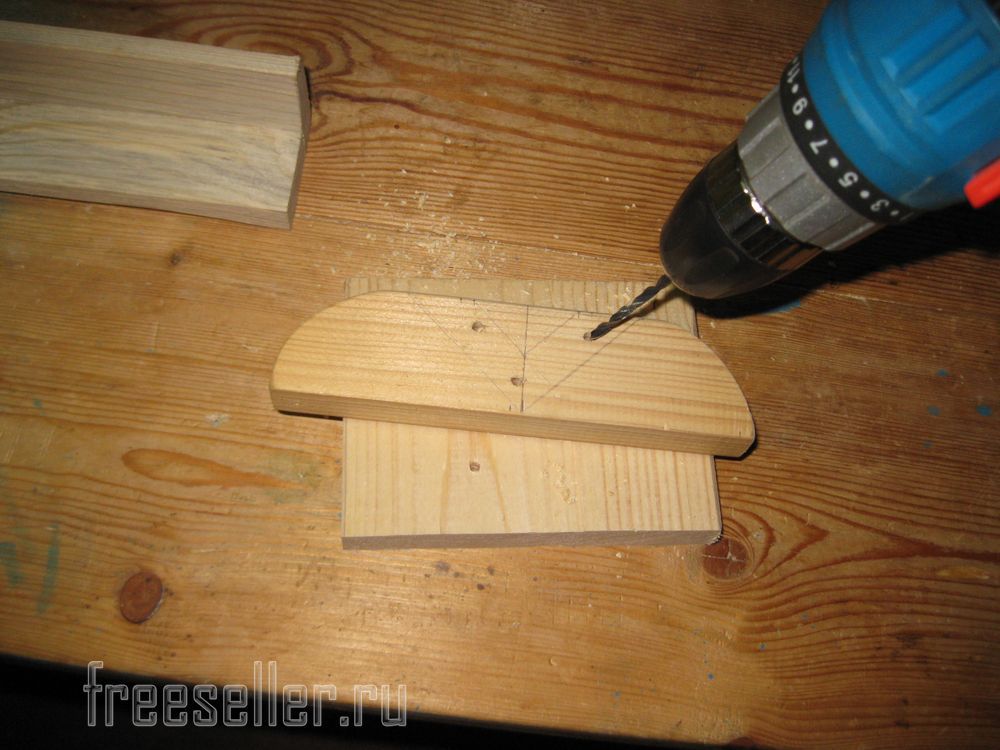

Эту заготовку мы также размечаем и сверлим в ней три отверстия под шурупы.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

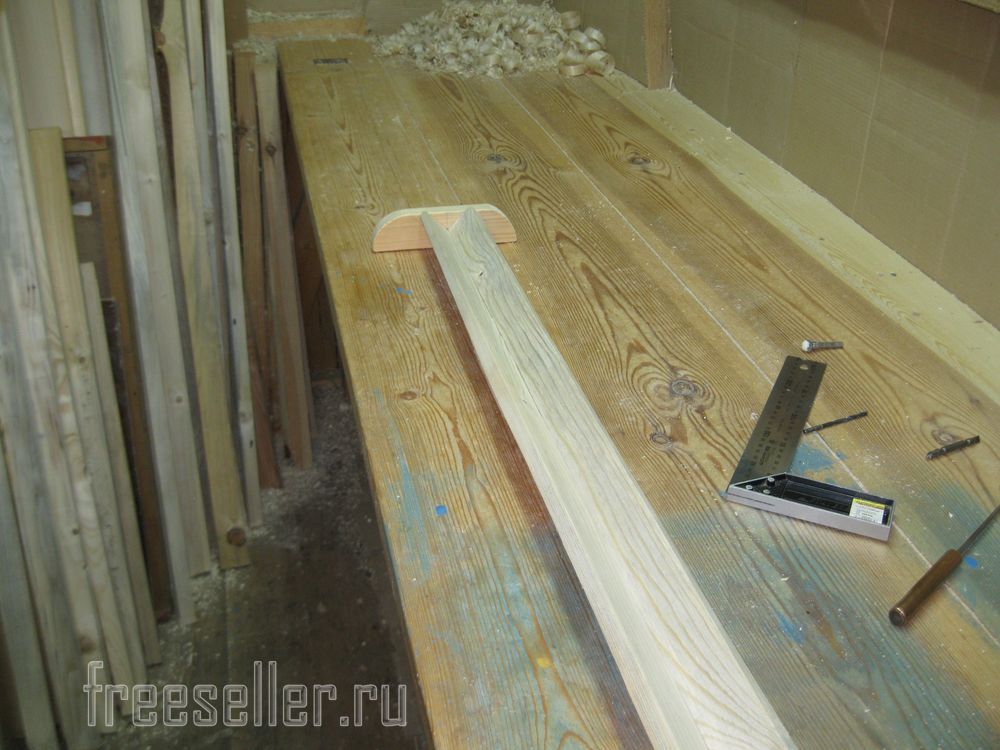

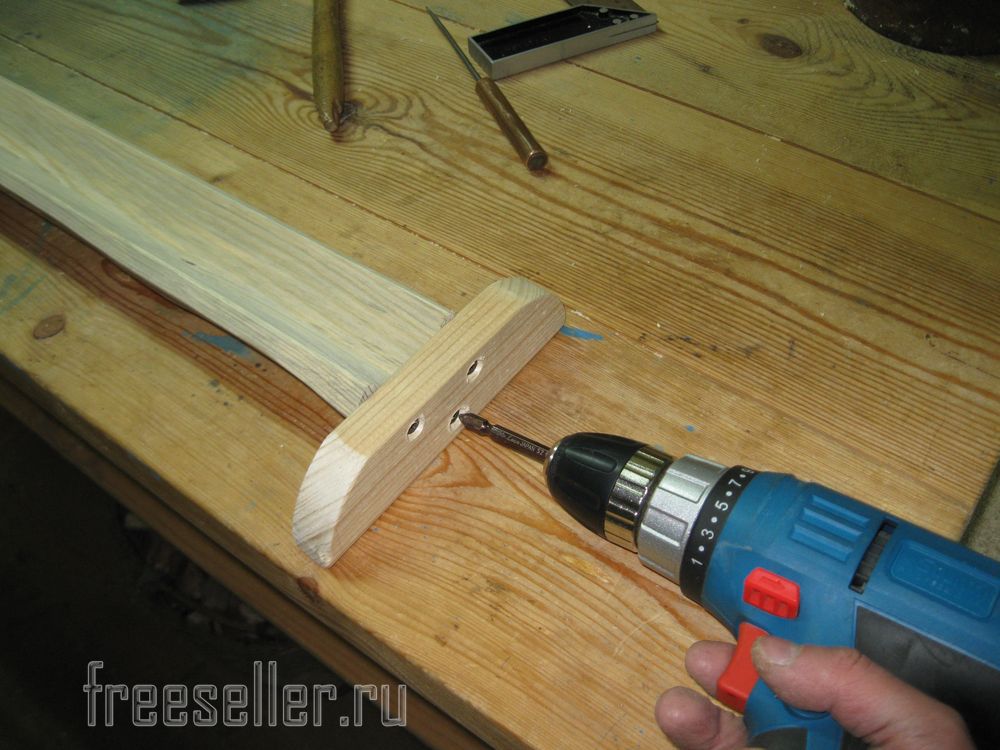

А затем шурупами, прикручиваем эту заготовку к торцу нашего приспособления-уголка.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок



Из оставшегося куска планки выпиливаем электролобзиком еще две вот такие заготовки.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

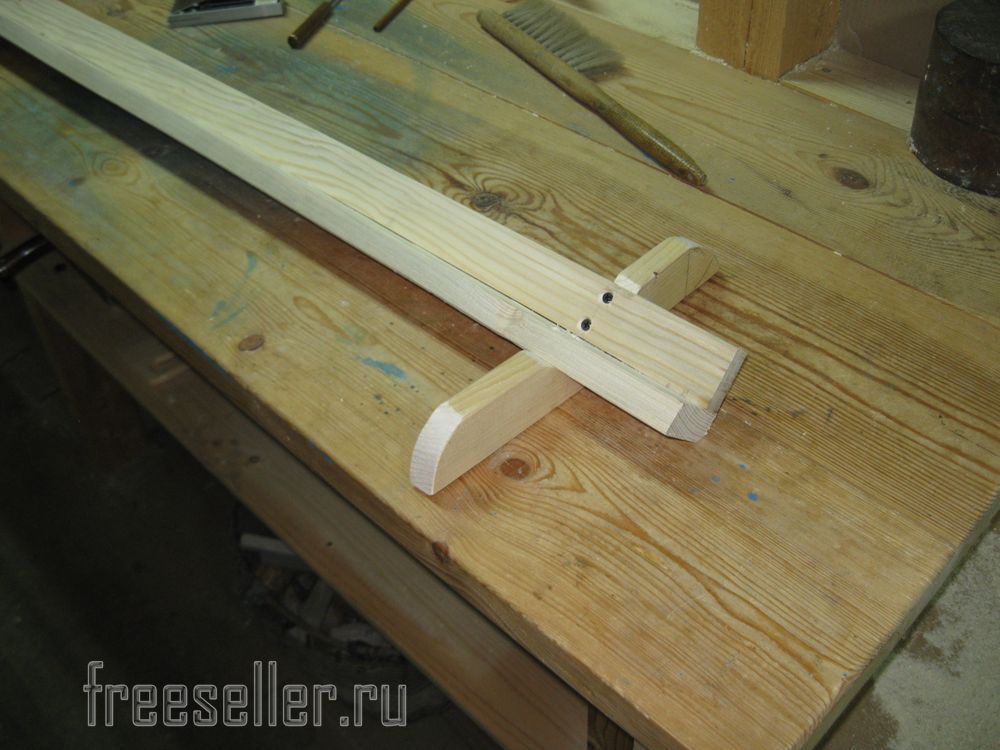

Их мы привернем к задней части нашего приспособления, где они будут служить дополнительными опорами.

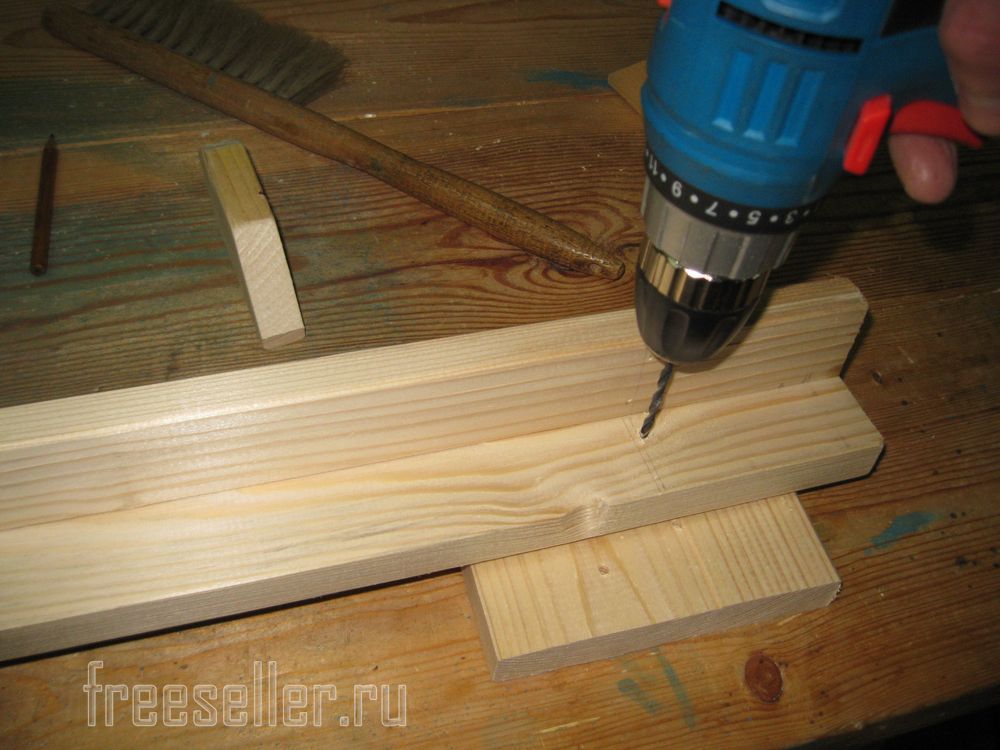

В самой же задней части приспособления, мы сверлим с каждой стороны по два отверстия под шурупы.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок



Верхние части этих отверстий, также раззенковываем сферической фрезой по дереву для того, чтобы утопить головки шурупов.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок

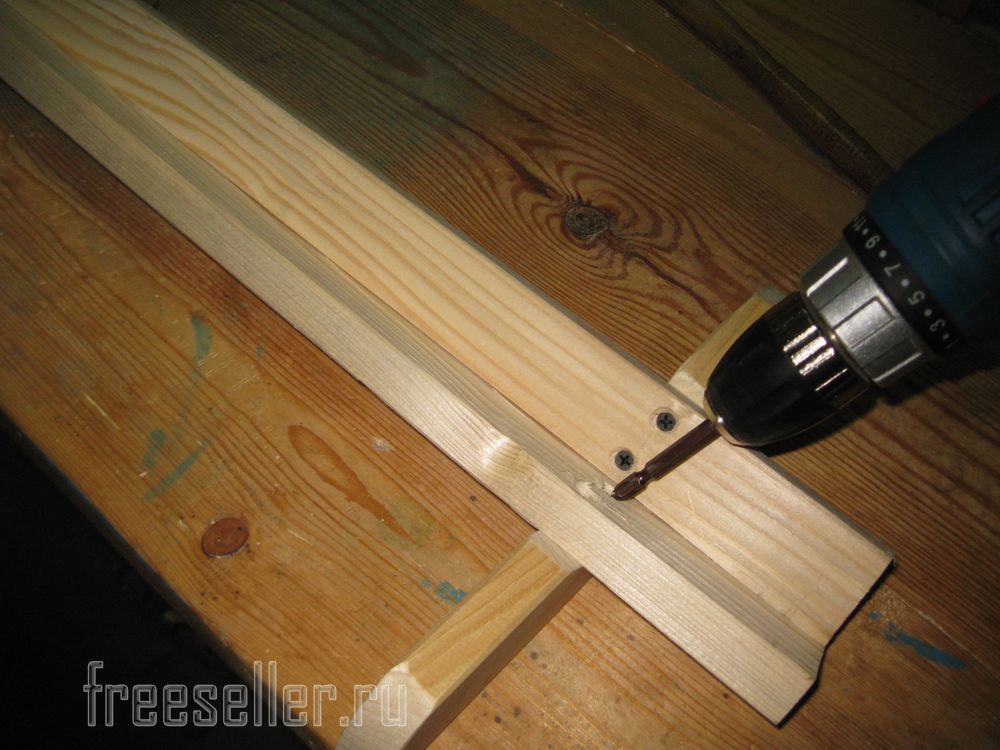

Теперь шурупами приворачиваем наши заготовки.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок



Все элементы приспособления и особенно торцы, обрабатываем наждачной бумагой.

И вот наше приспособление готово!
Так выглядит его задняя часть.



Изготовление приспособления для снятия фасок и строгания круглых и граненых заготовок



А так передняя часть.



Приспособление для снятия фасок и строгания круглых и граненых заготовокПриспособление для снятия фасок и строгания круглых и граненых заготовок



Теперь на этом приспособлении можно будет обрабатывать бруски.
Вот, например, я заложил в данное приспособление брусок-заготовку для рукоятки лопаты – вид сзади.



Приспособление для снятия фасок и строгания круглых и граненых заготовок



А это вид спереди.



Приспособление для снятия фасок и строгания круглых и граненых заготовок

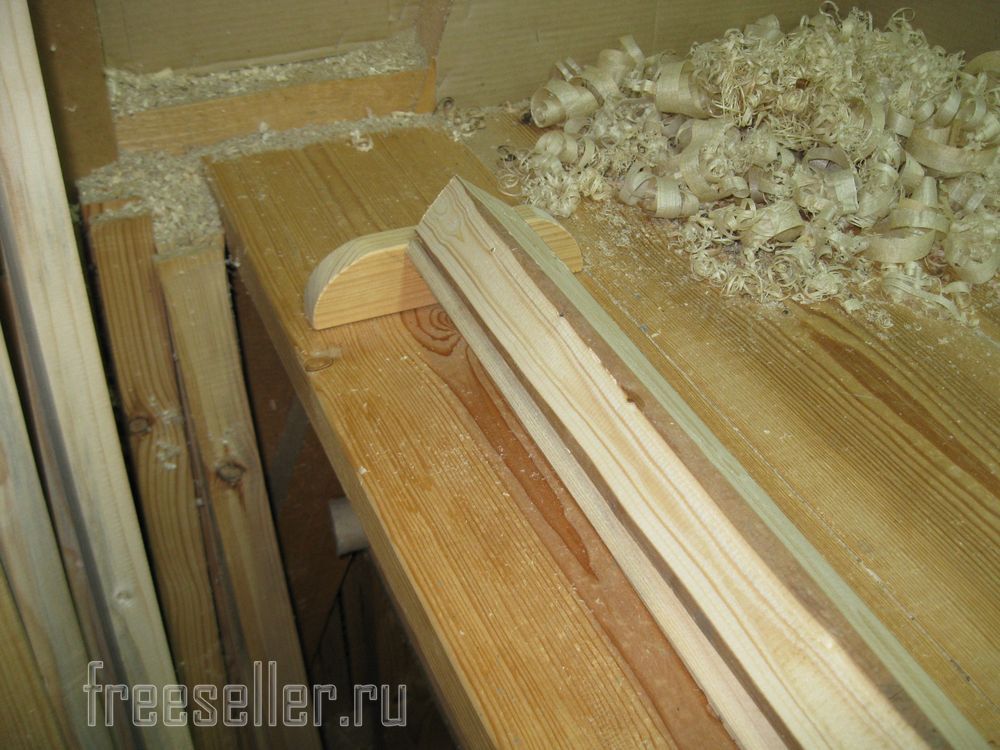

А вот брусок не квадратный, а прямоугольный в сечении. Теперь и с таких брусков будет достаточно легко снимать фаску.



Приспособление для снятия фасок и строгания круглых и граненых заготовок

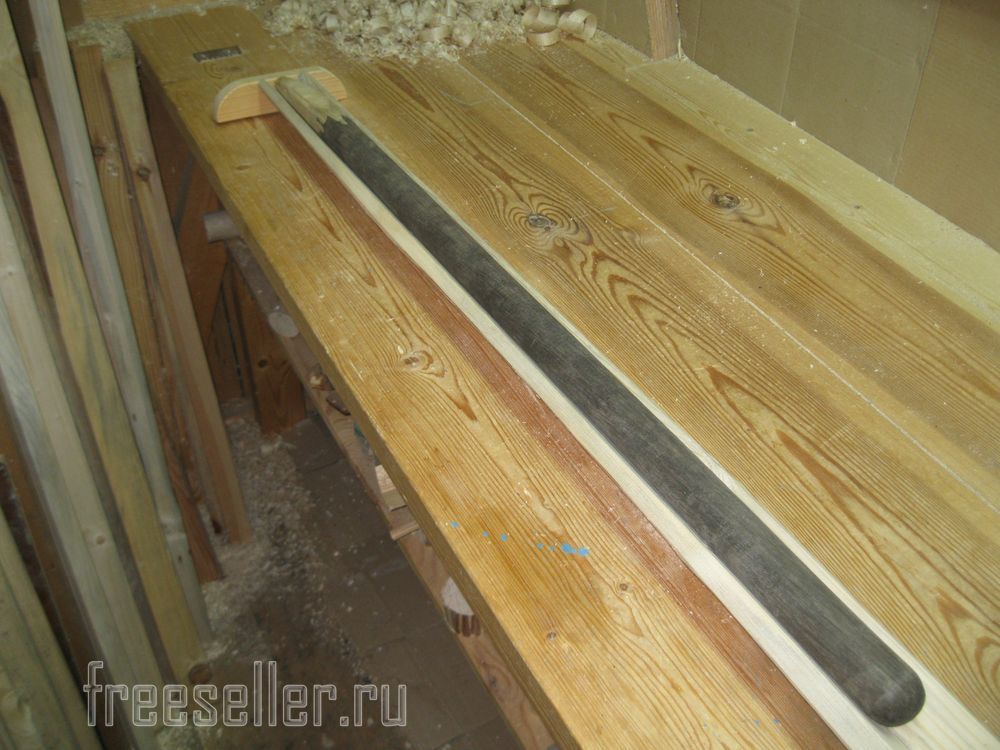

А вот я положил в приспособление, круглую в сечении покупную рукоятку для лопаты.



Приспособление для снятия фасок и строгания круглых и граненых заготовок



Такие круглые заготовки, теперь также будет очень удобно обрабатывать в данном приспособлении. Причем их можно будет не только строгать, но и проводить другие виды обработки, например, сверлить в них отверстия или распиливать.

Ну и на этом, пожалуй, все! Всем пока и удобных в работе приспособлений!
