Прицеп КАПЛЯ своими руками.

 Пришло время построить новую модель прицепа Капля. Данная модель имеет значительные отличия от традиционной модели Teardrop. Новая модель самодельного прицепа не имеет задней двери, а внутри можно легко сидеть на диване (или кровати - зависит от модификации). Еще одно преимущество - огромное багажное отделение под спальным местом.


Всем здравствуйте!

Выставляю новую модель самодельного прицепа типа Капля.


Самодельные прицепы. Прицеп капля своими руками.


Подробно все рассказывать не стану, так как многое понятно из фотографий.

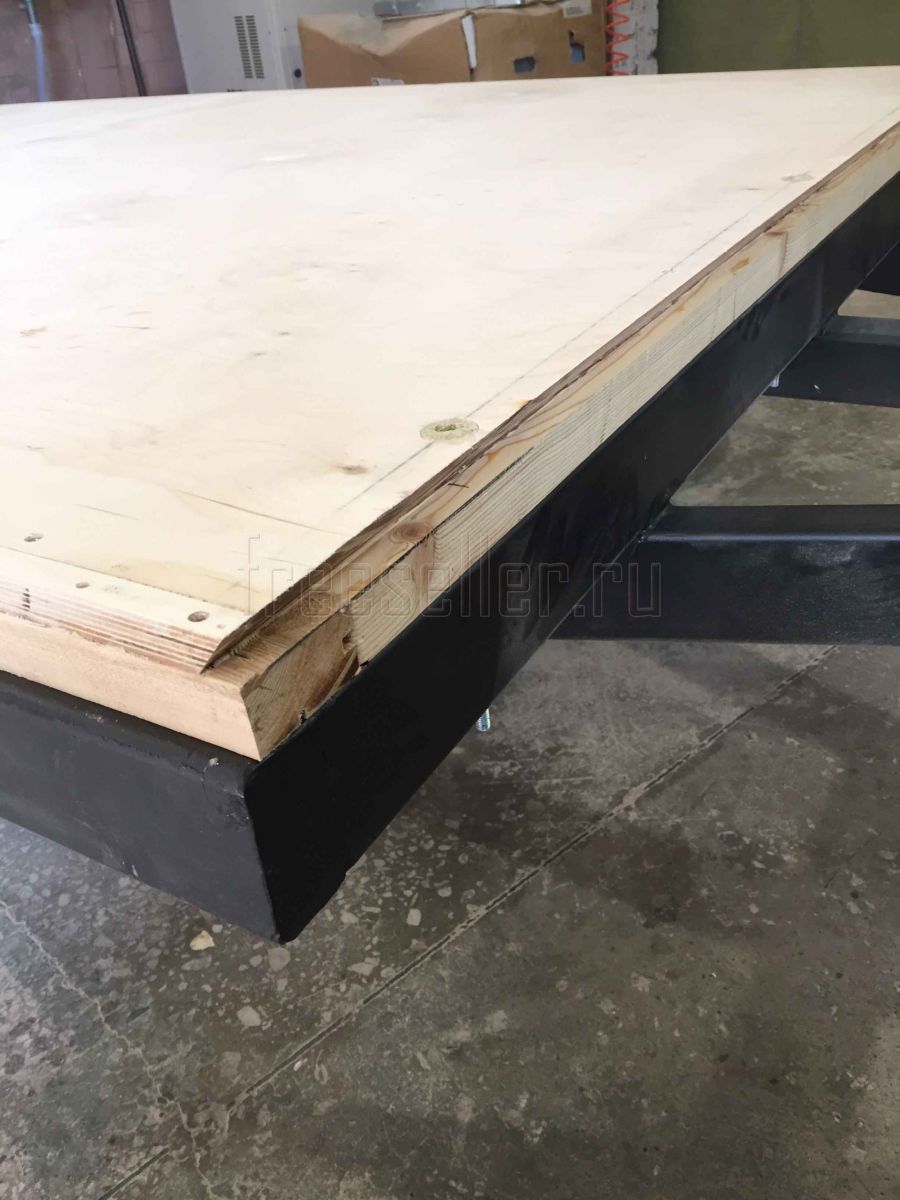

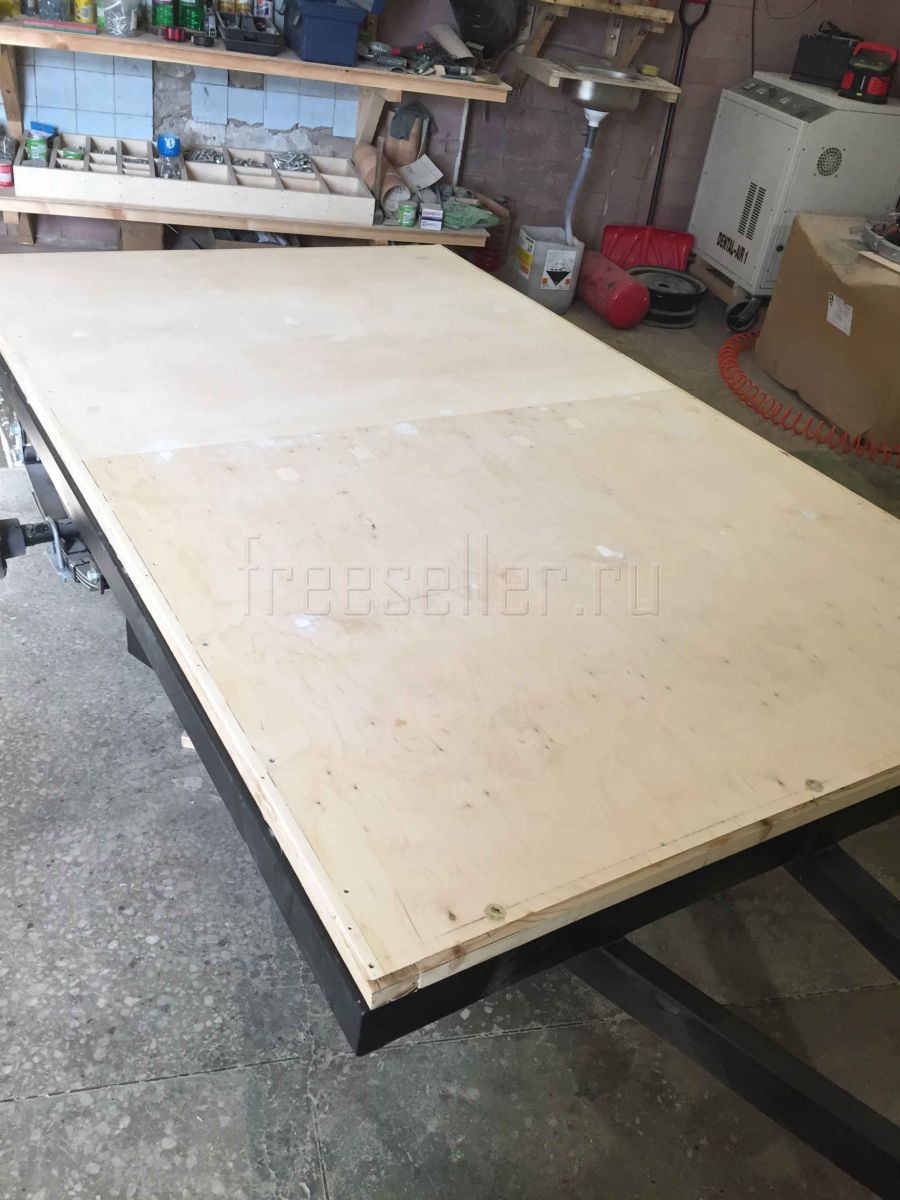

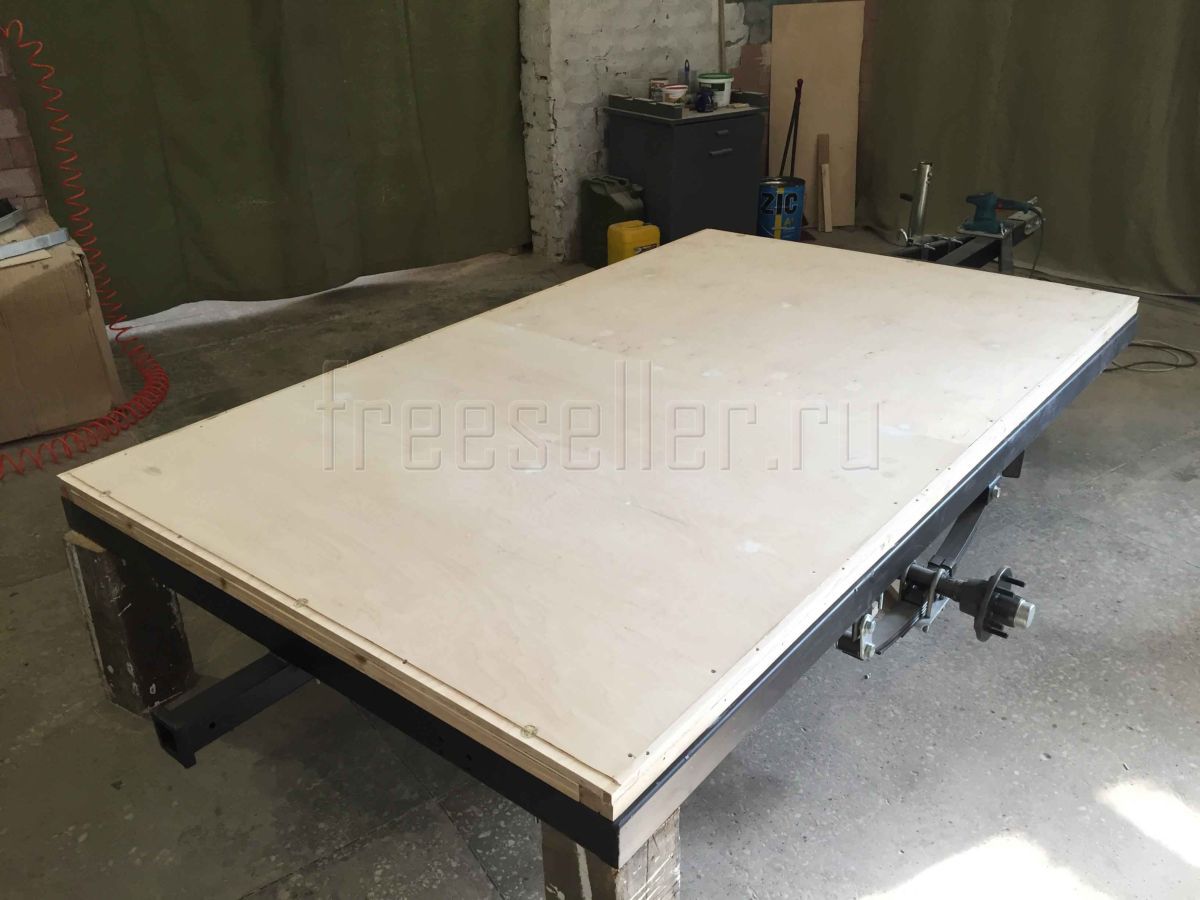

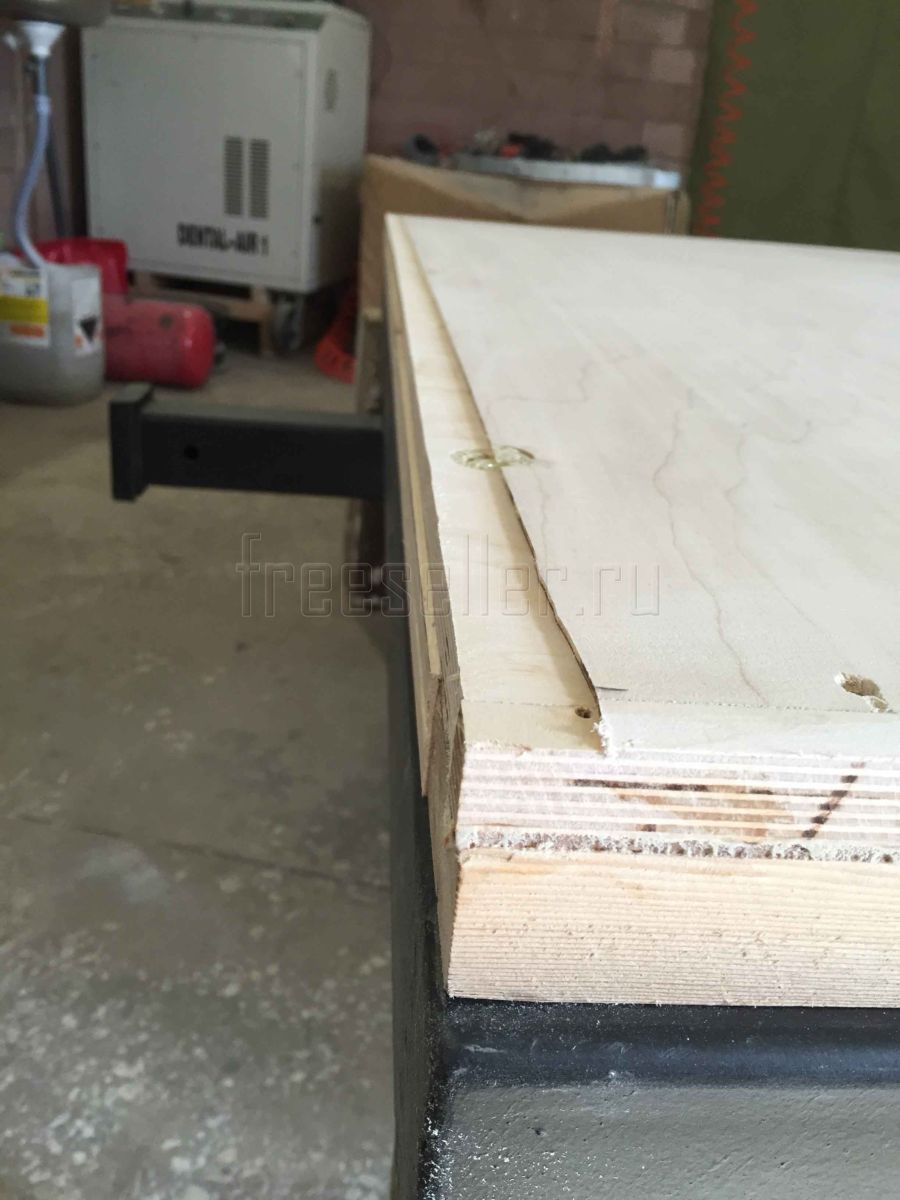

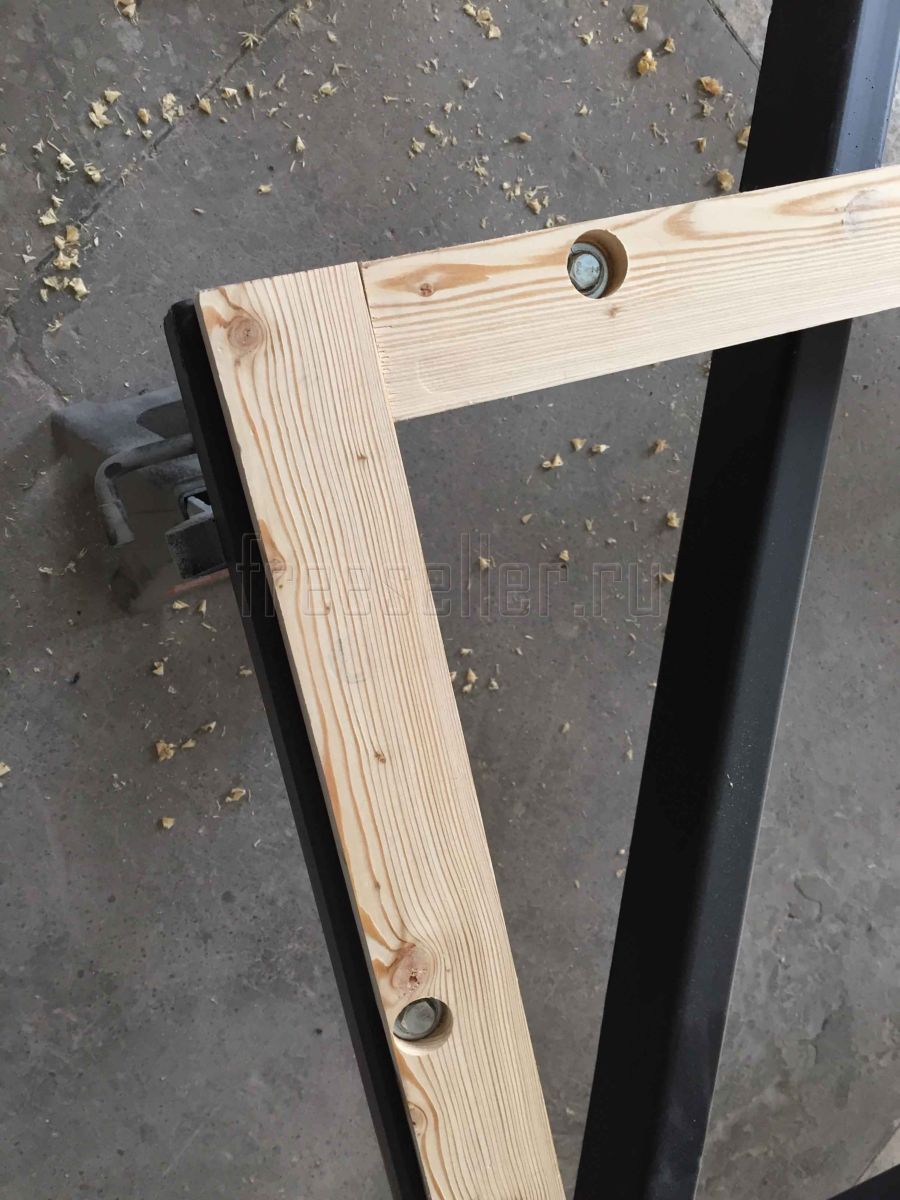

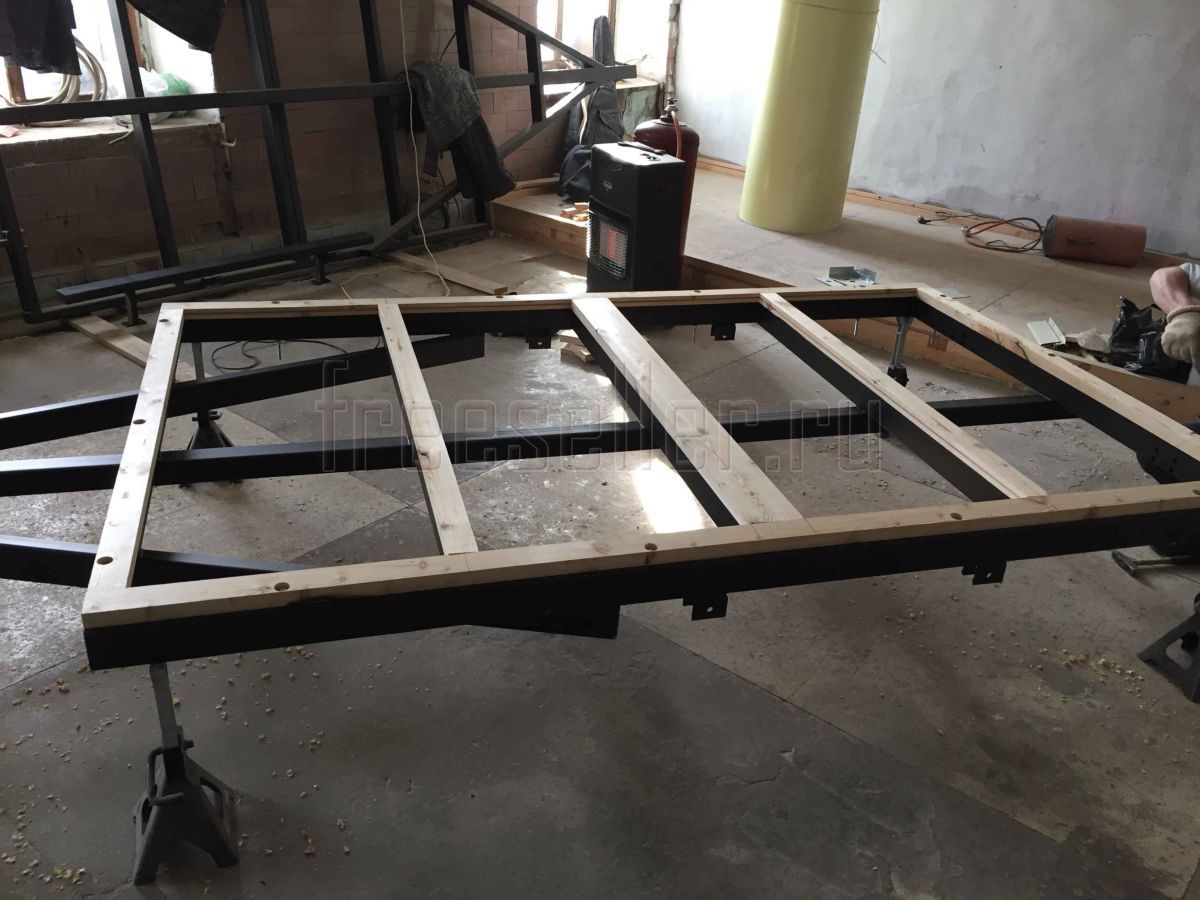

Рама прицепа


Но, скажу что рама использовалась такая же как и для классического прицепа Teardrop. Размер рамы- 1510х2440 мм.

Стальная рама. Рейка из лиственницы. Березовая фанера.



Изготовление прицепа Капля своими руками - РамаИзготовление прицепа Капля своими руками - РамаИзготовление прицепа Капля своими руками - Рама

Изготовление прицепа Капля своими руками - РамаИзготовление прицепа Капля своими руками - Рама



Подвеска

Собираем рессорную подвеску и устанавливаем ось.



Изготовление прицепа Капля своими руками - Подвеска

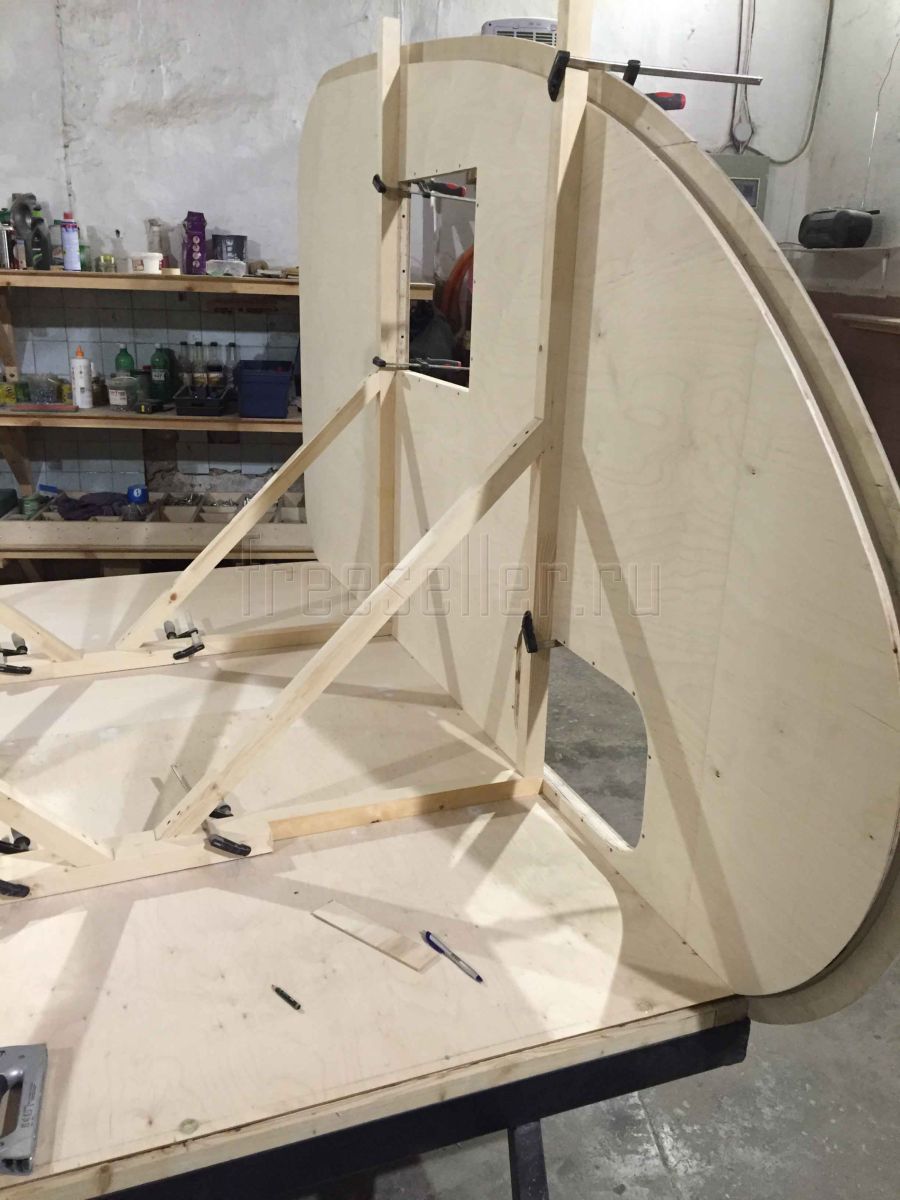

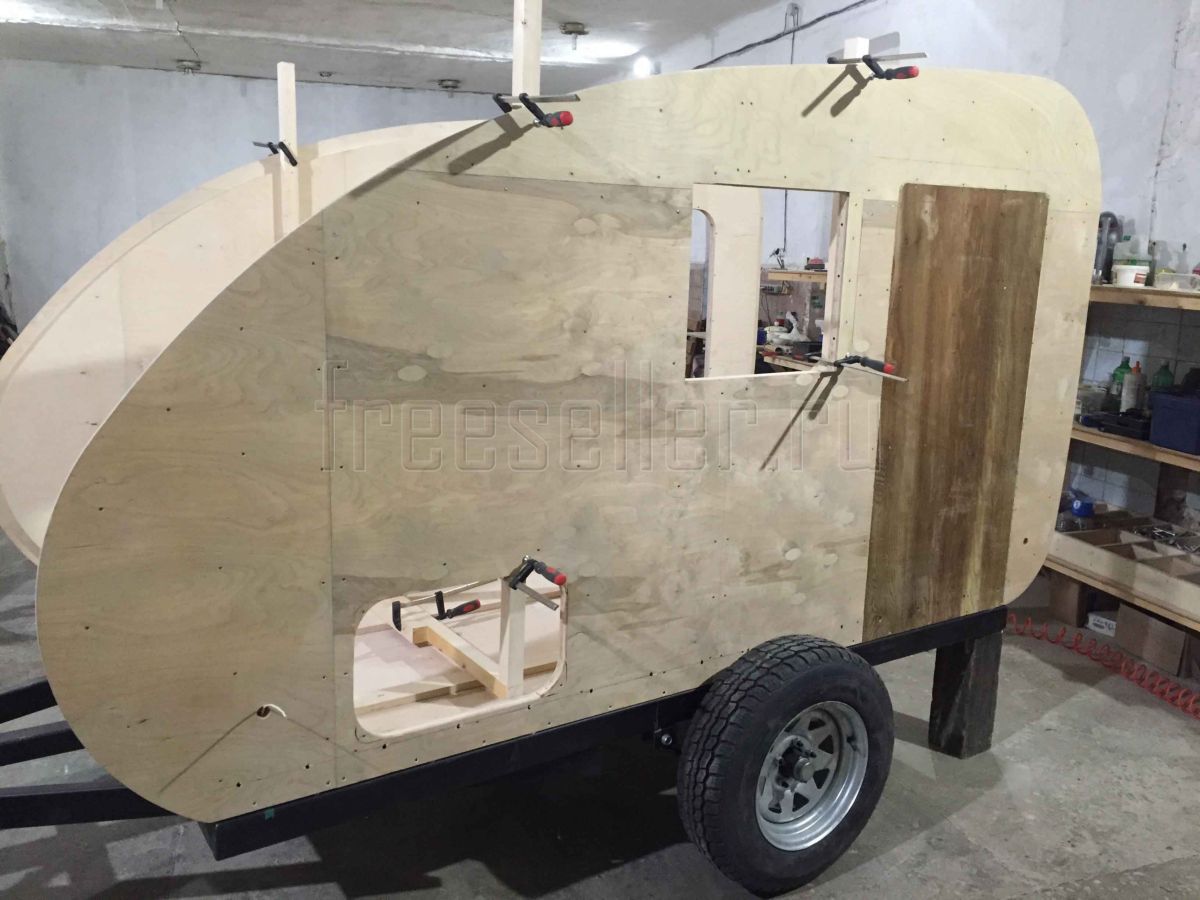

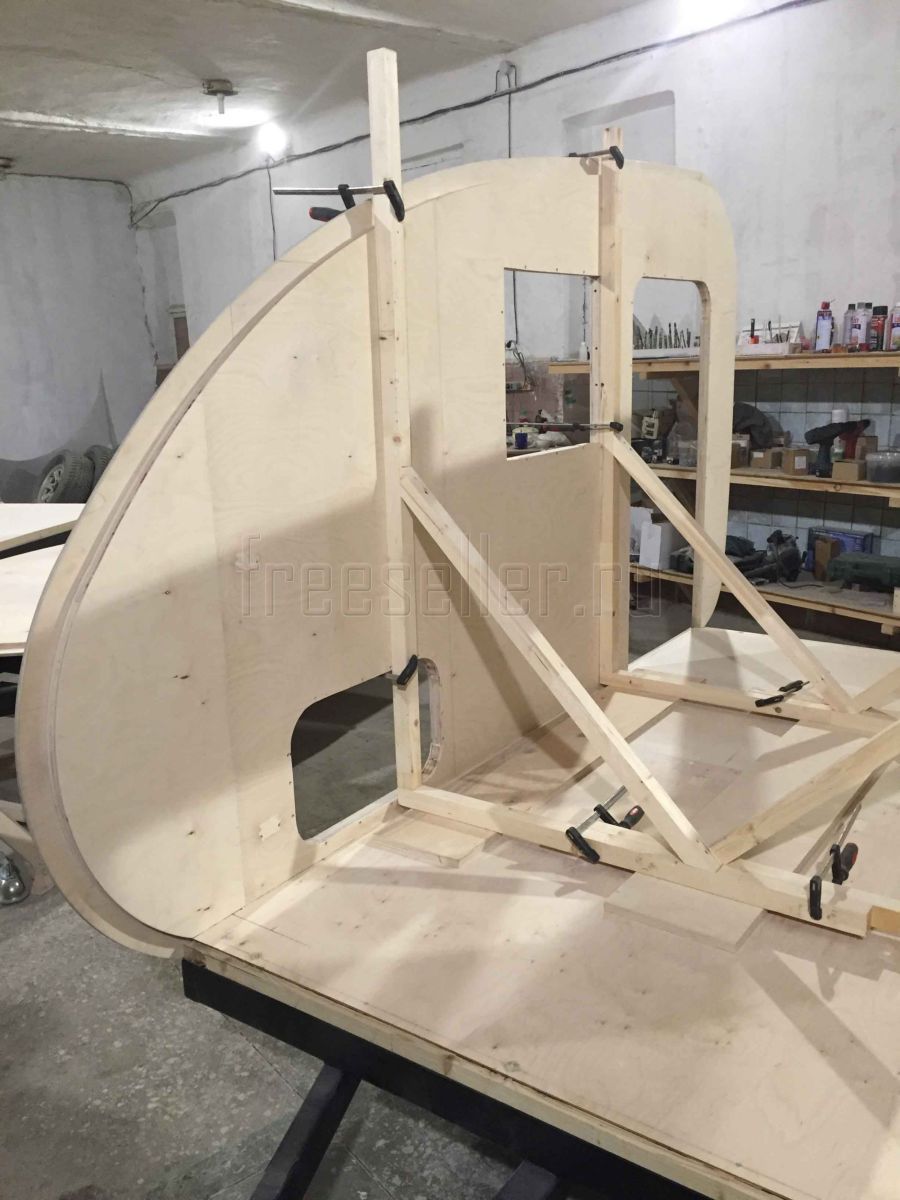

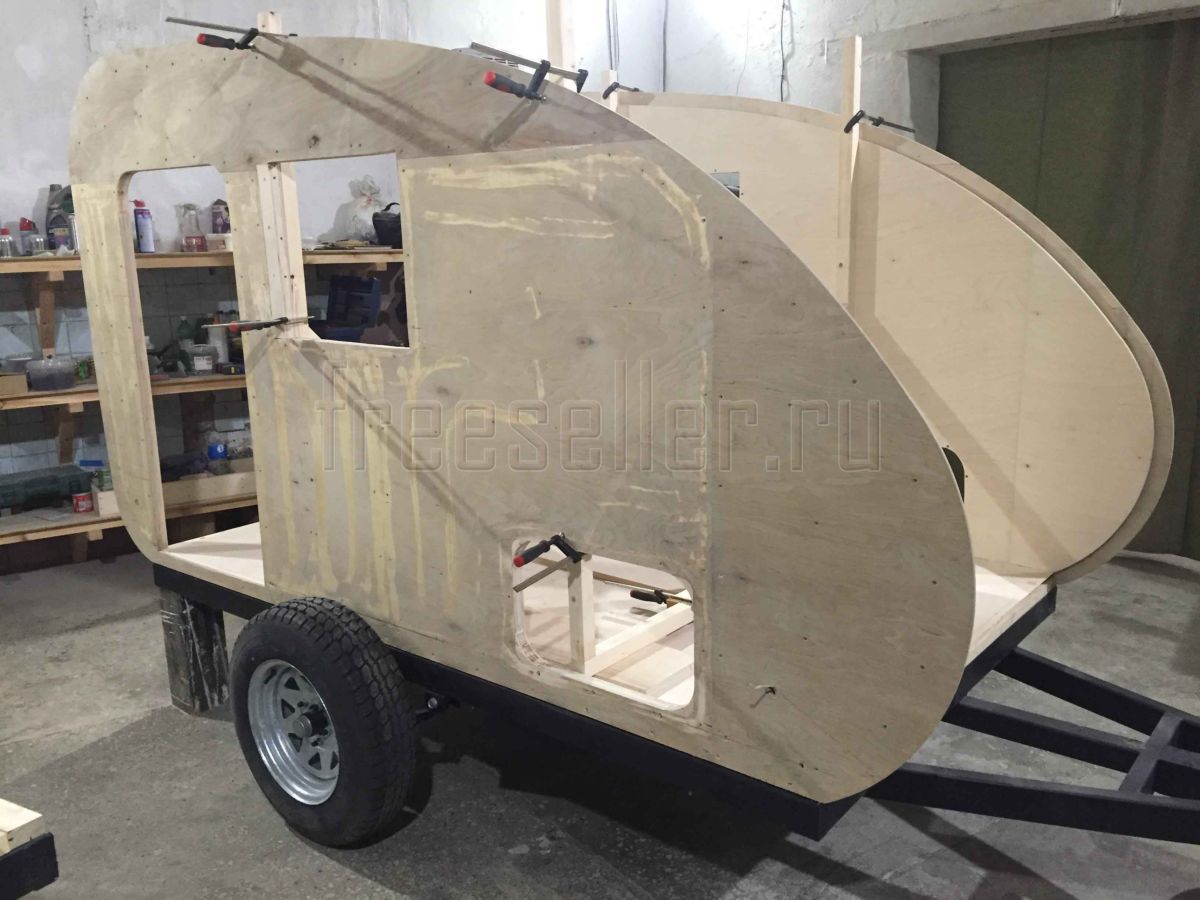

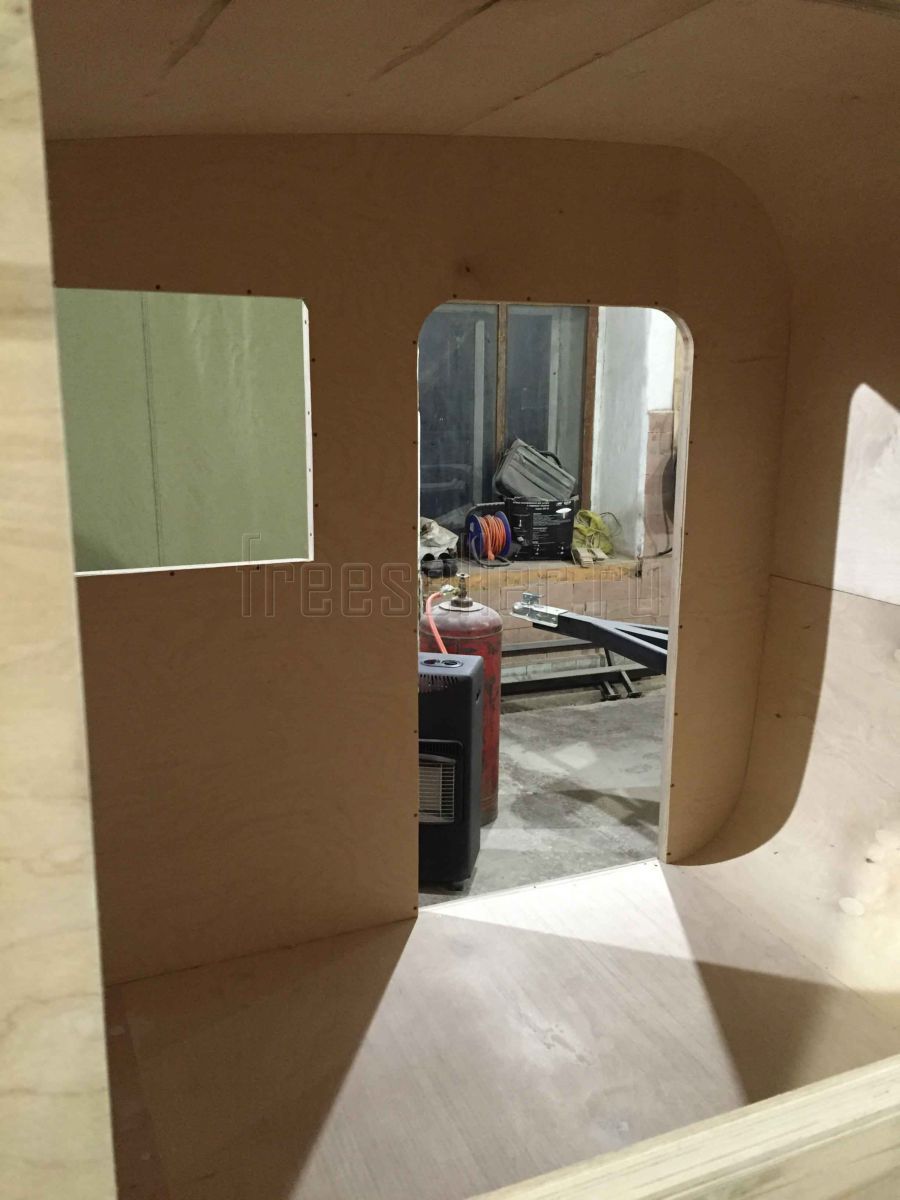

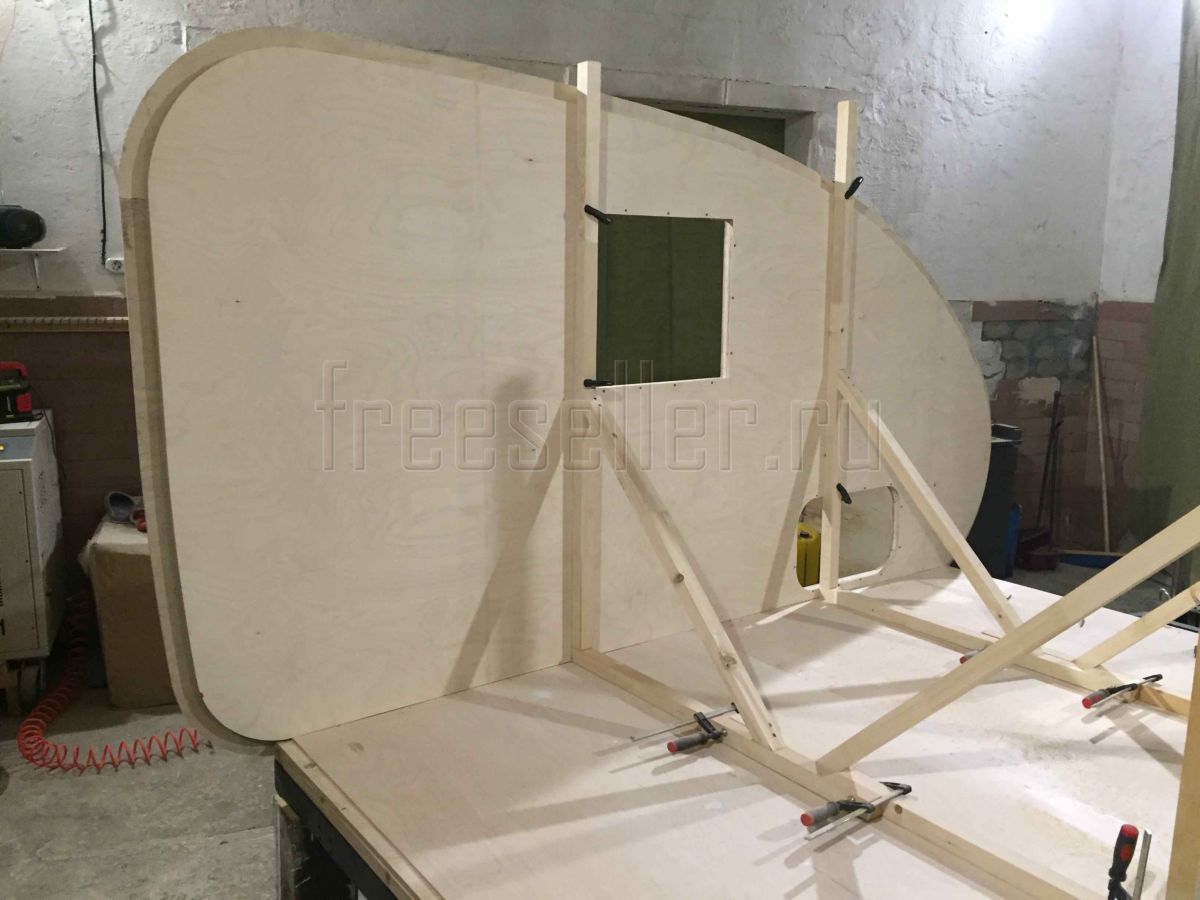

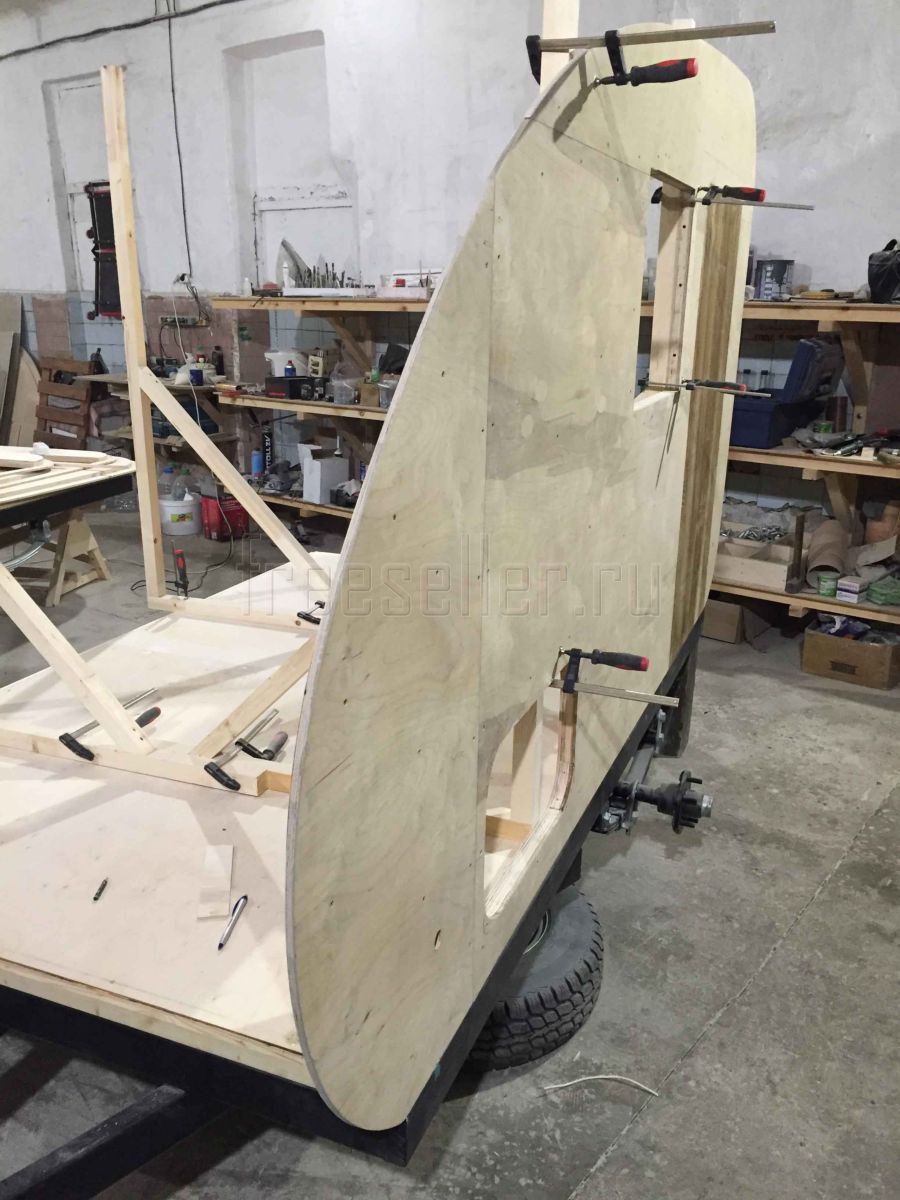

Стены прицепа

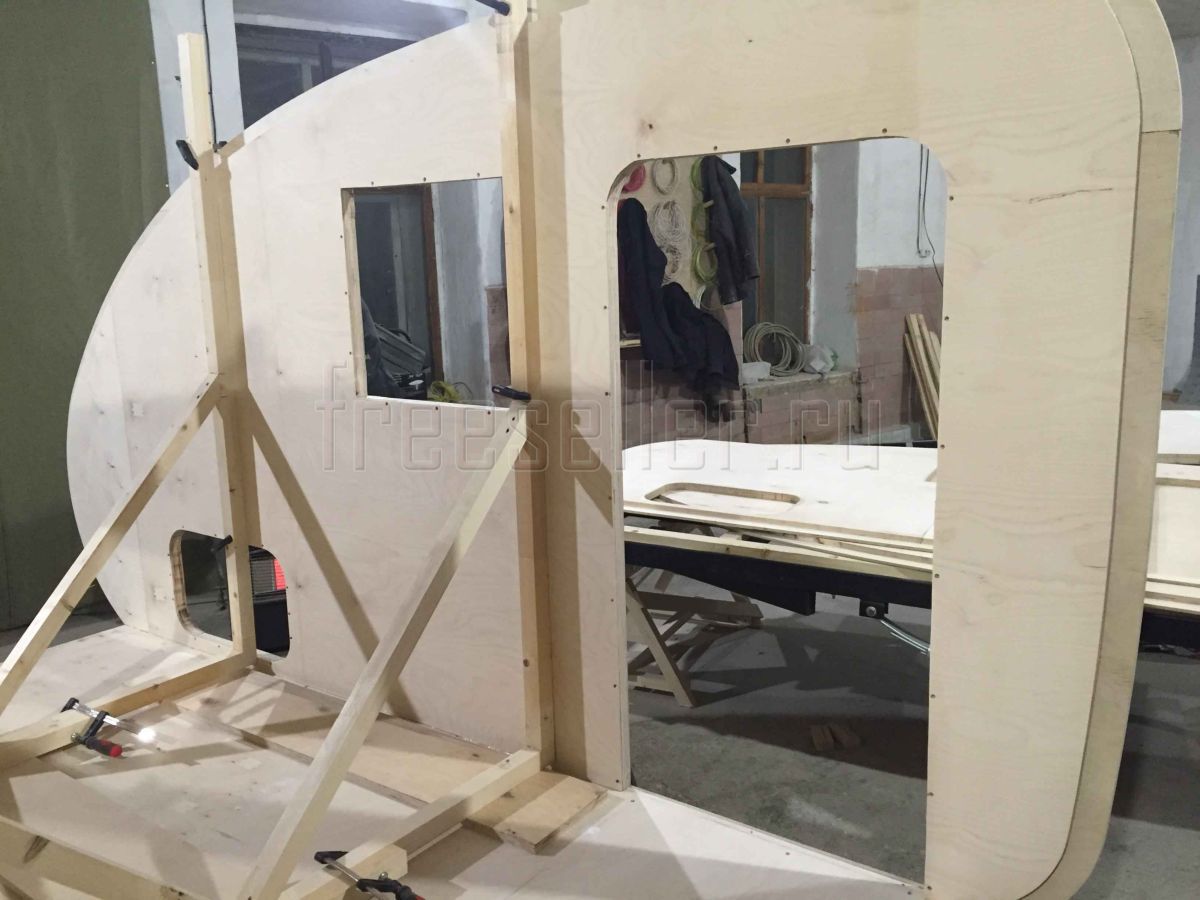

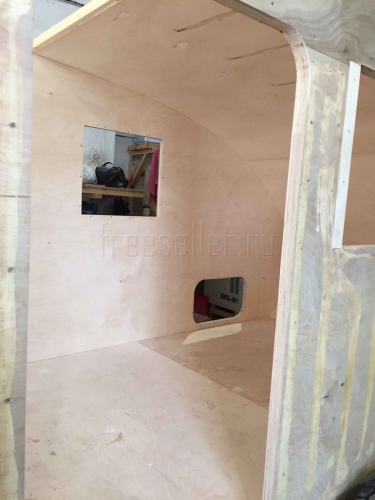

Ставим уже подготовленные стены.

Процесс сборки стен показывать не стану.


Изготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стенИзготовление прицепа Капля своими руками - Сборка стен

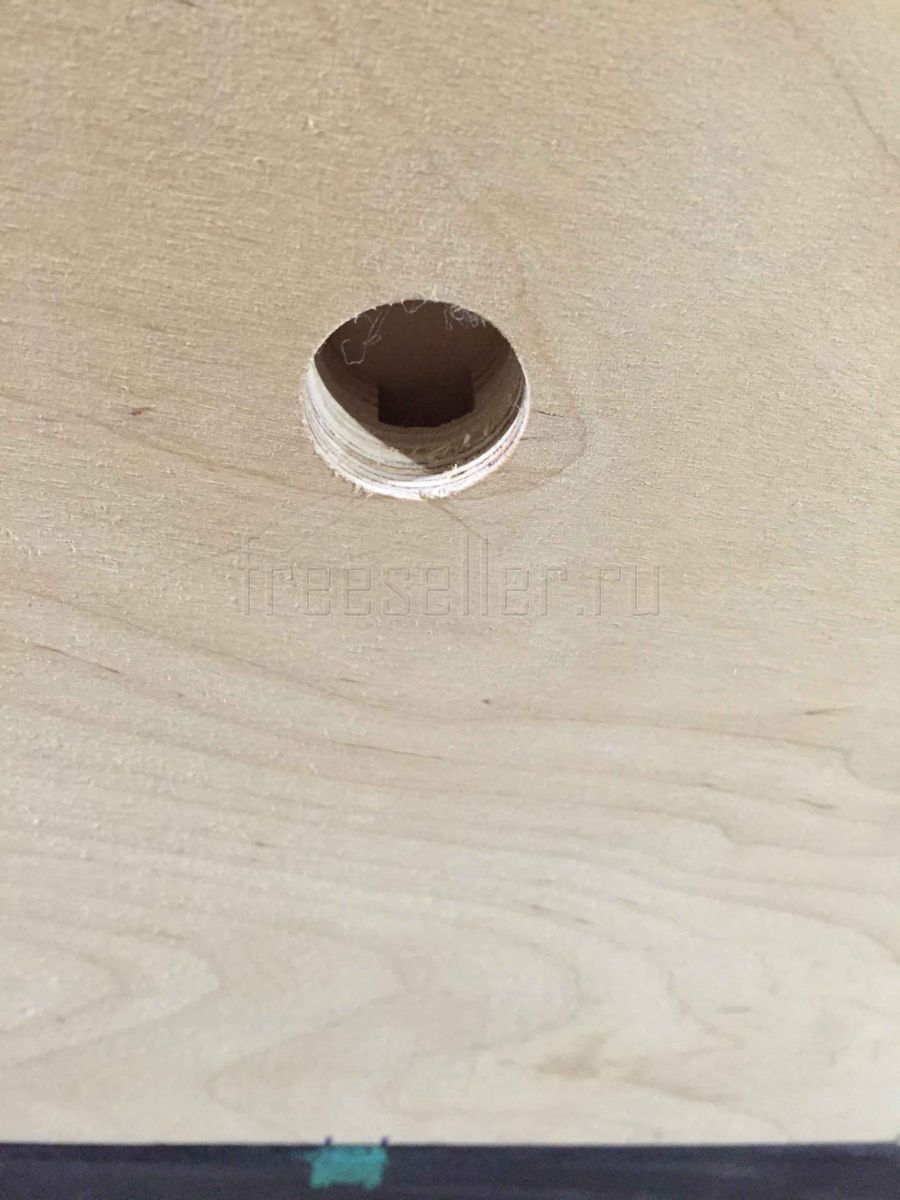

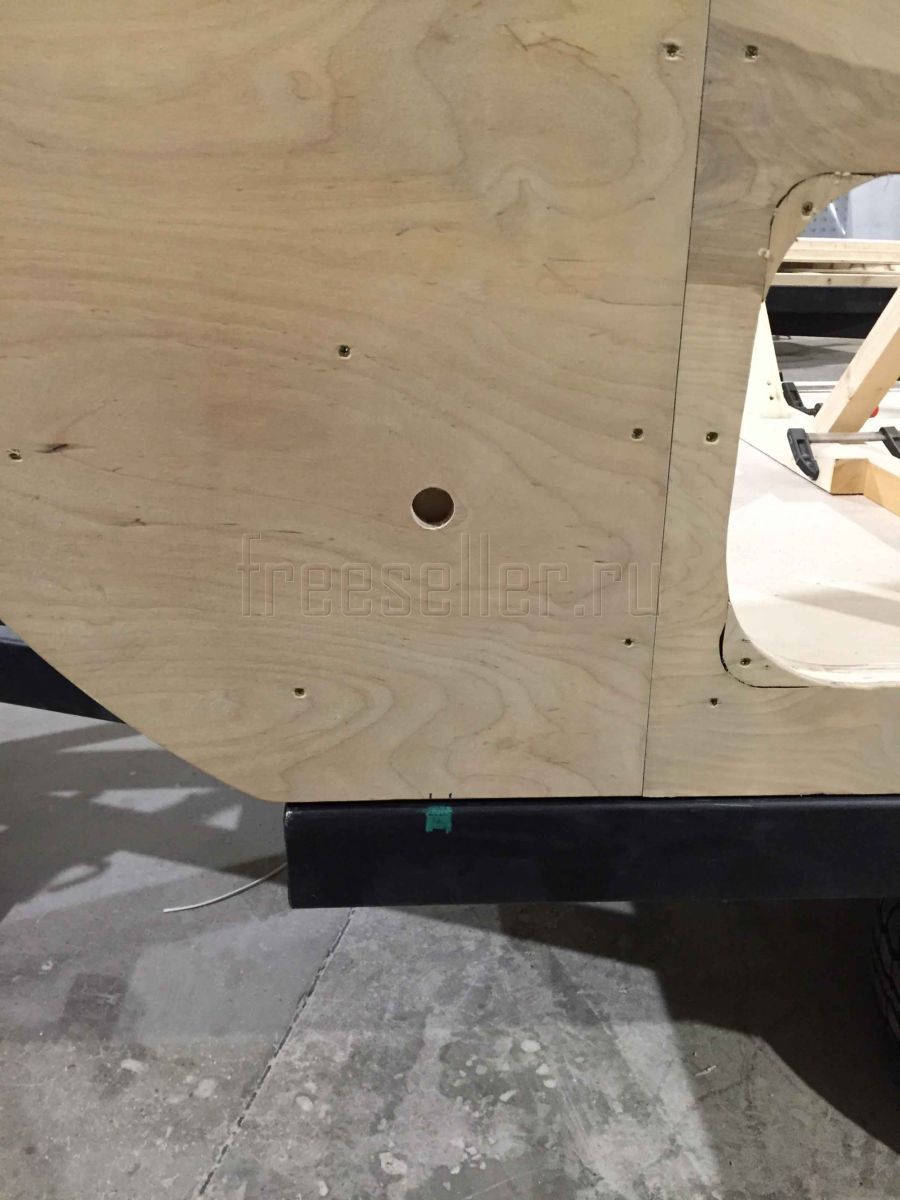

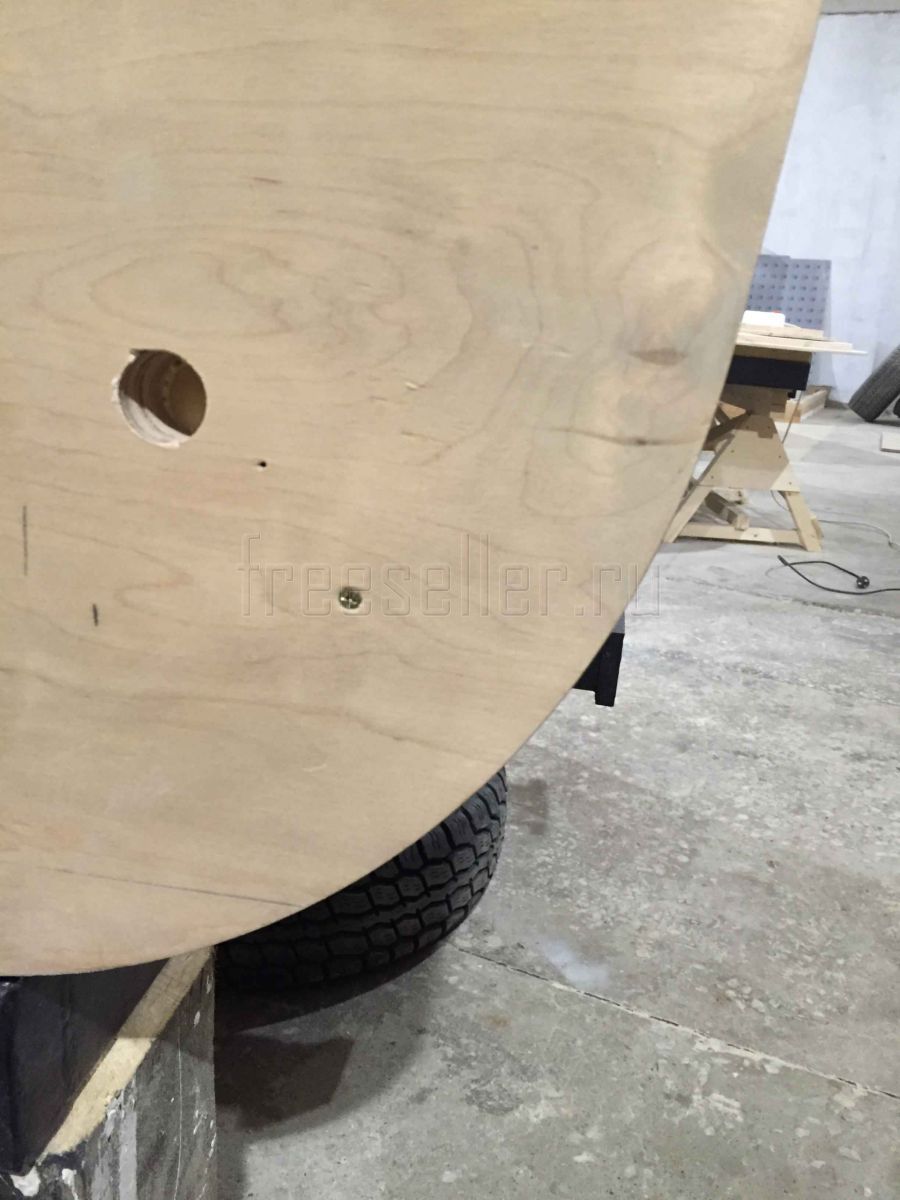

Не забываем про технологические отверстия - в данном случае это отверстия и каналы для габаритных огней.

  Изготовление прицепа Капля своими руками - отверстия для габаритных огнейИзготовление прицепа Капля своими руками - отверстия для габаритных огней

Изготовление прицепа Капля своими руками - отверстия для габаритных огней

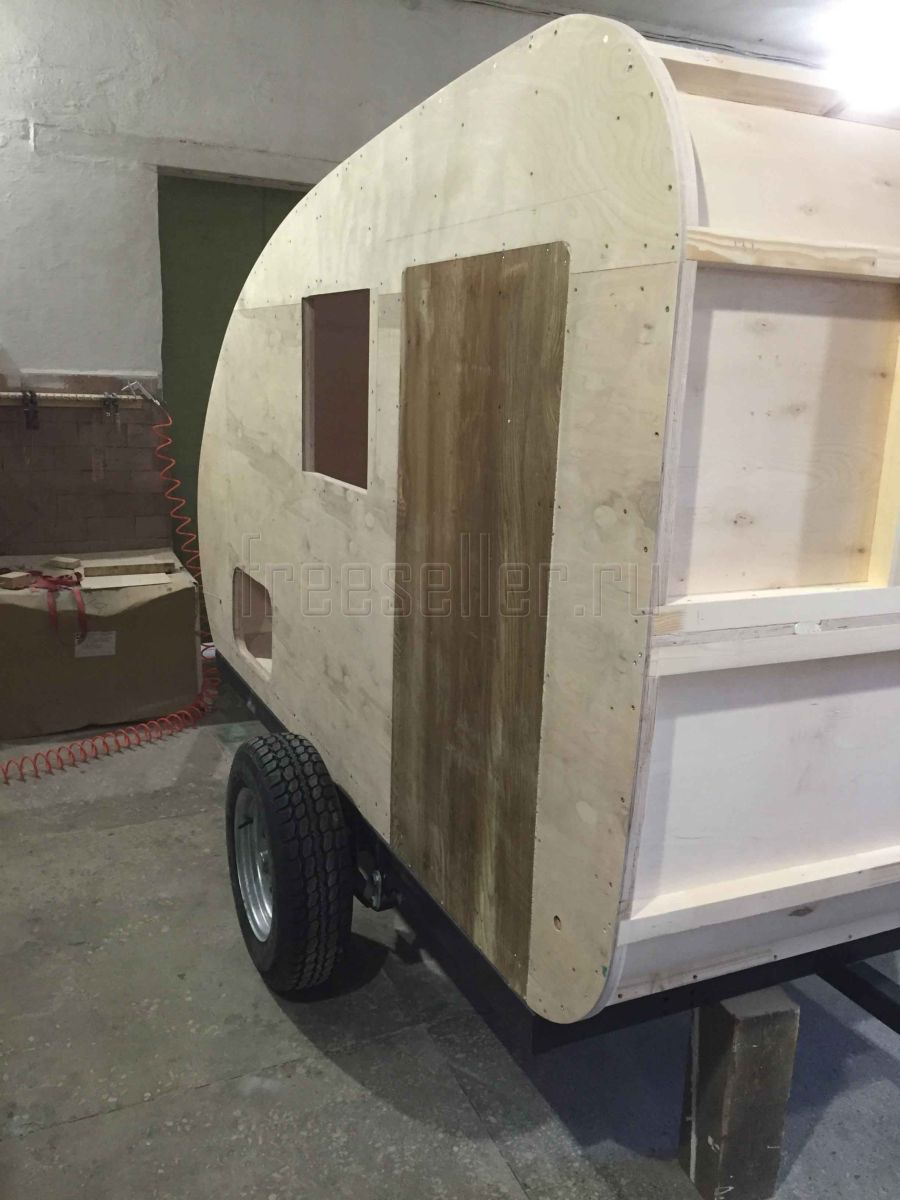

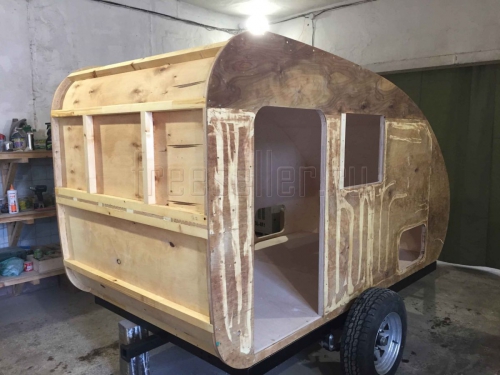

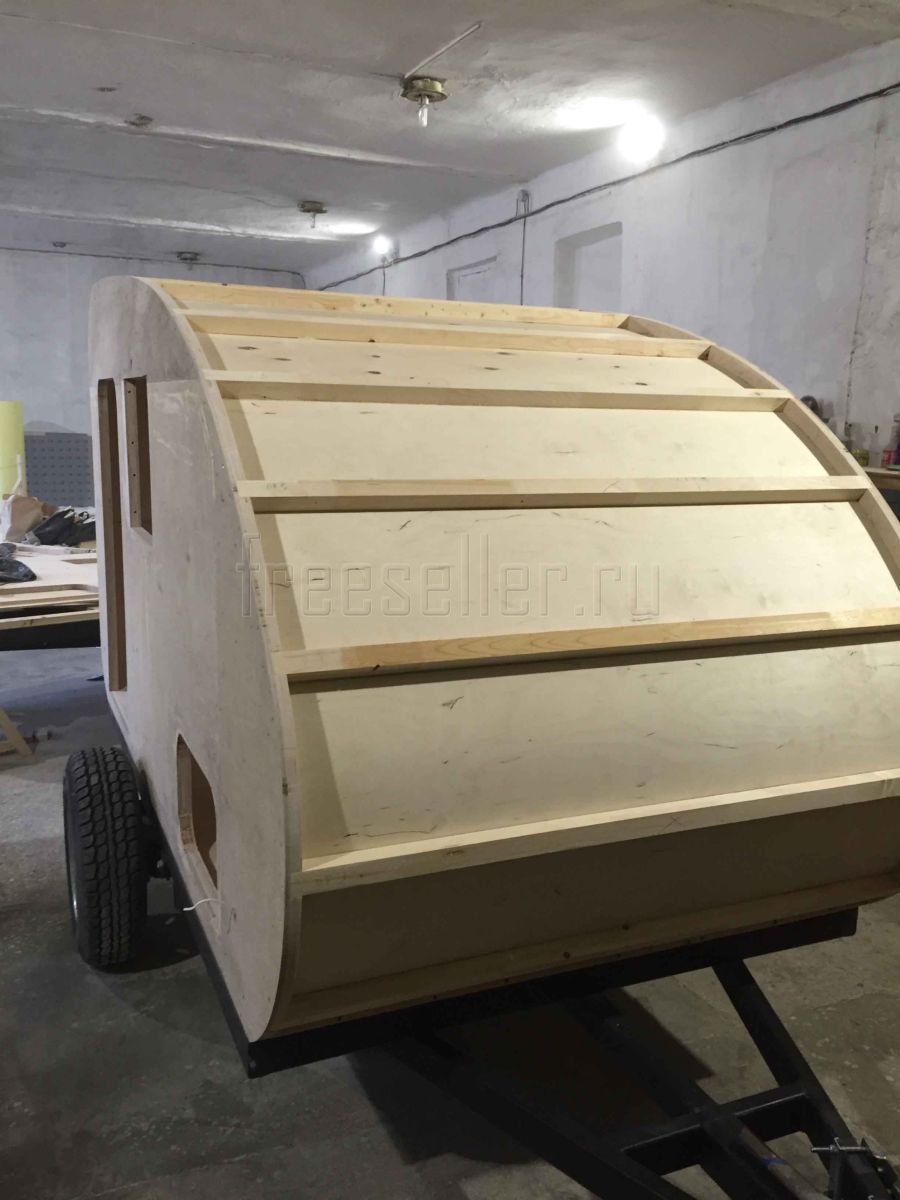

Крыша и потолок

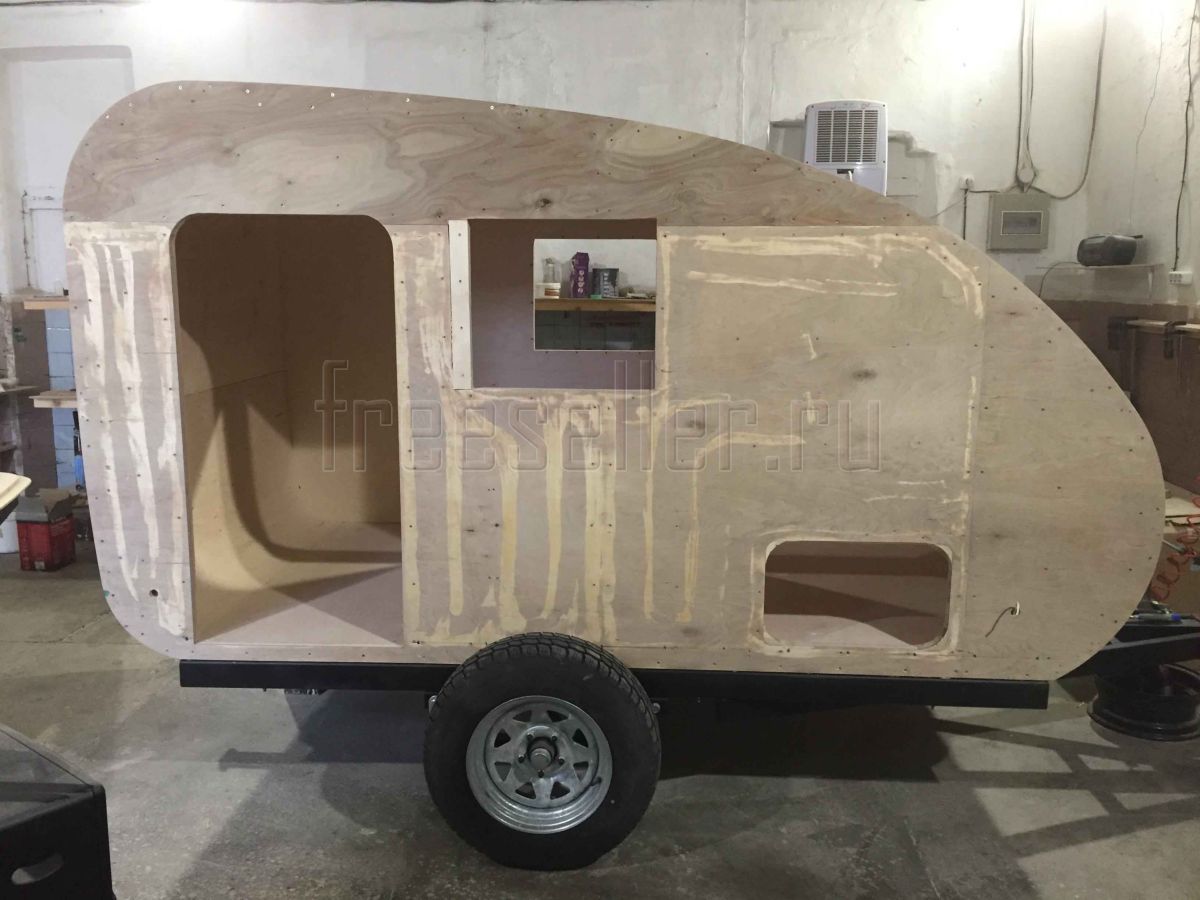

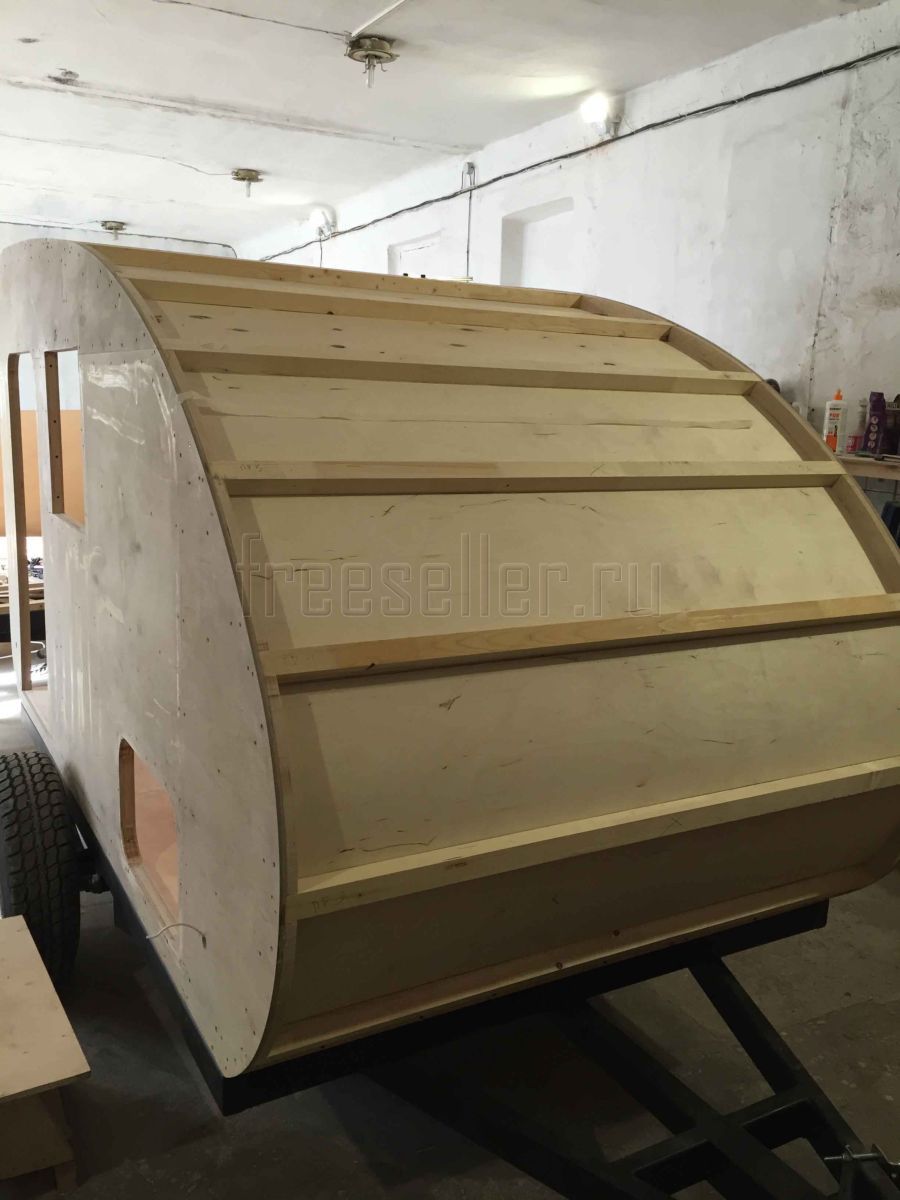

Собираем крышу.


Изготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - КрышаИзготовление прицепа Капля своими руками - Крыша

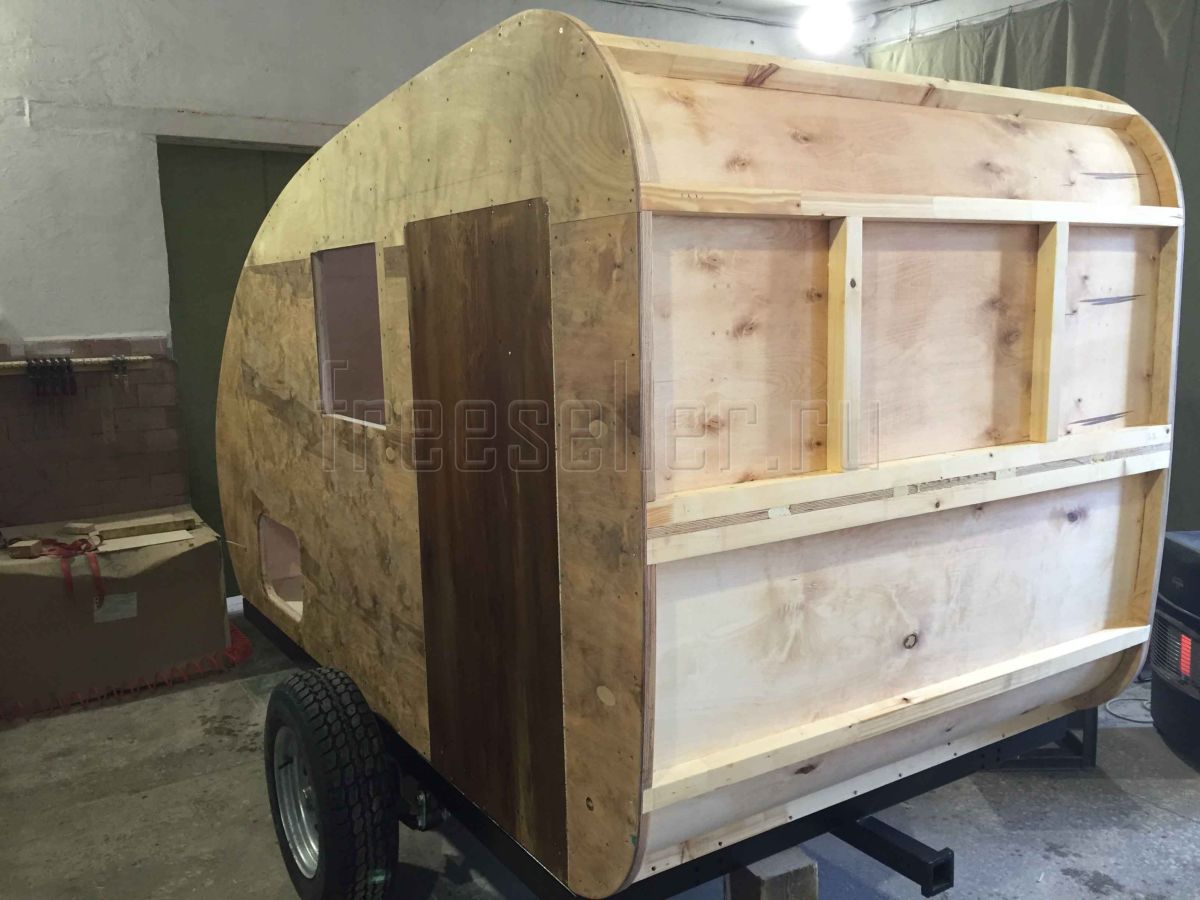

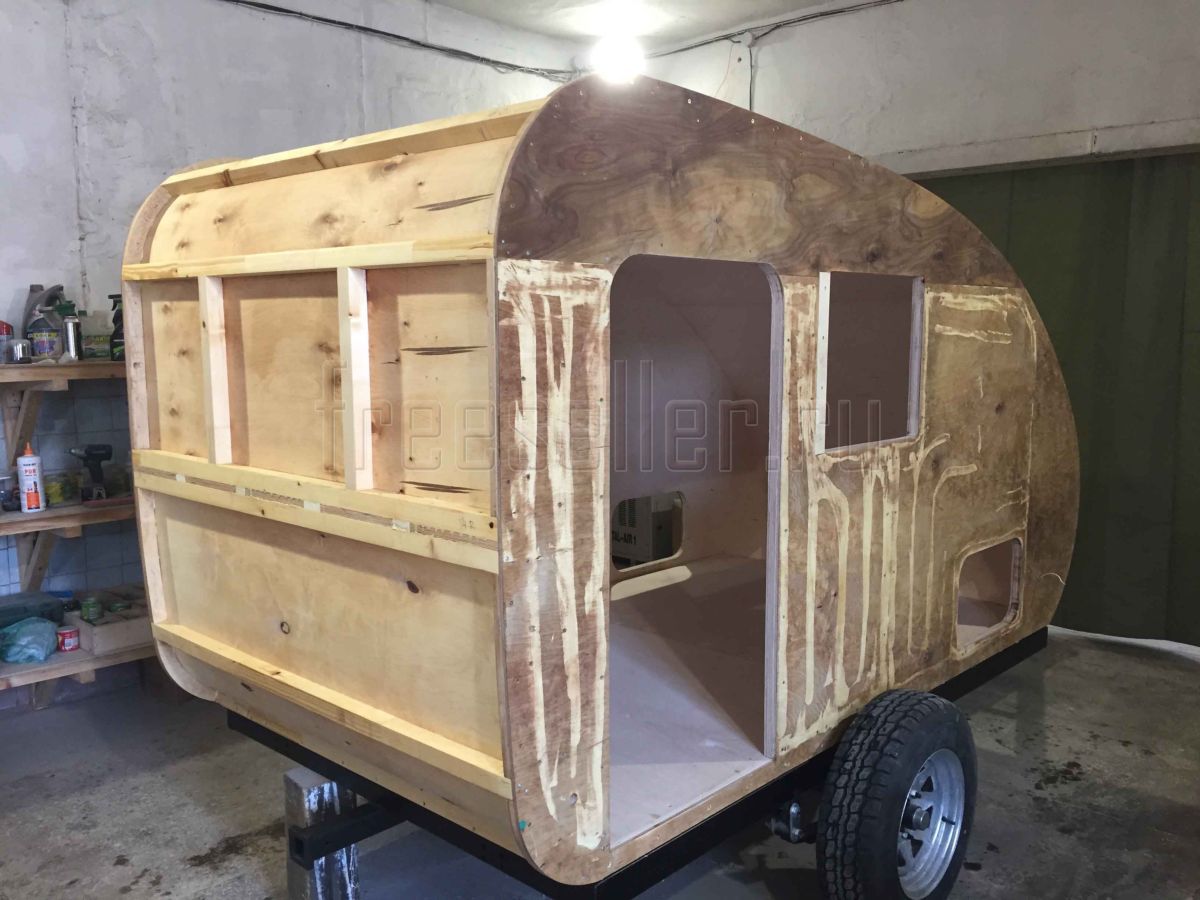

После сборки крыши обрабатываем внешние стены алкидным противогрибковым составом.

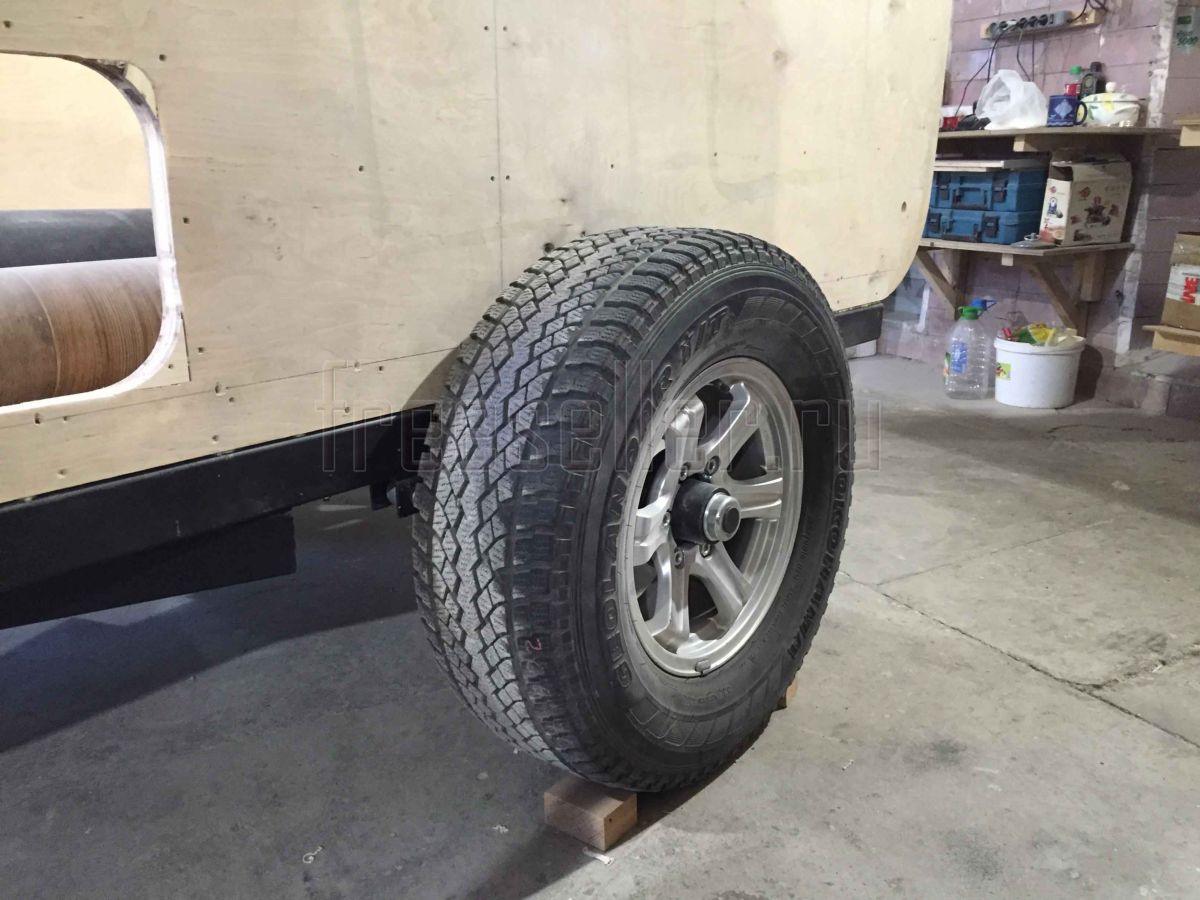

Колеса 14". Есть версия и с колесами большего размера (16").



Изготовление прицепа Капля своими руками - Обработка противогрибковым составом

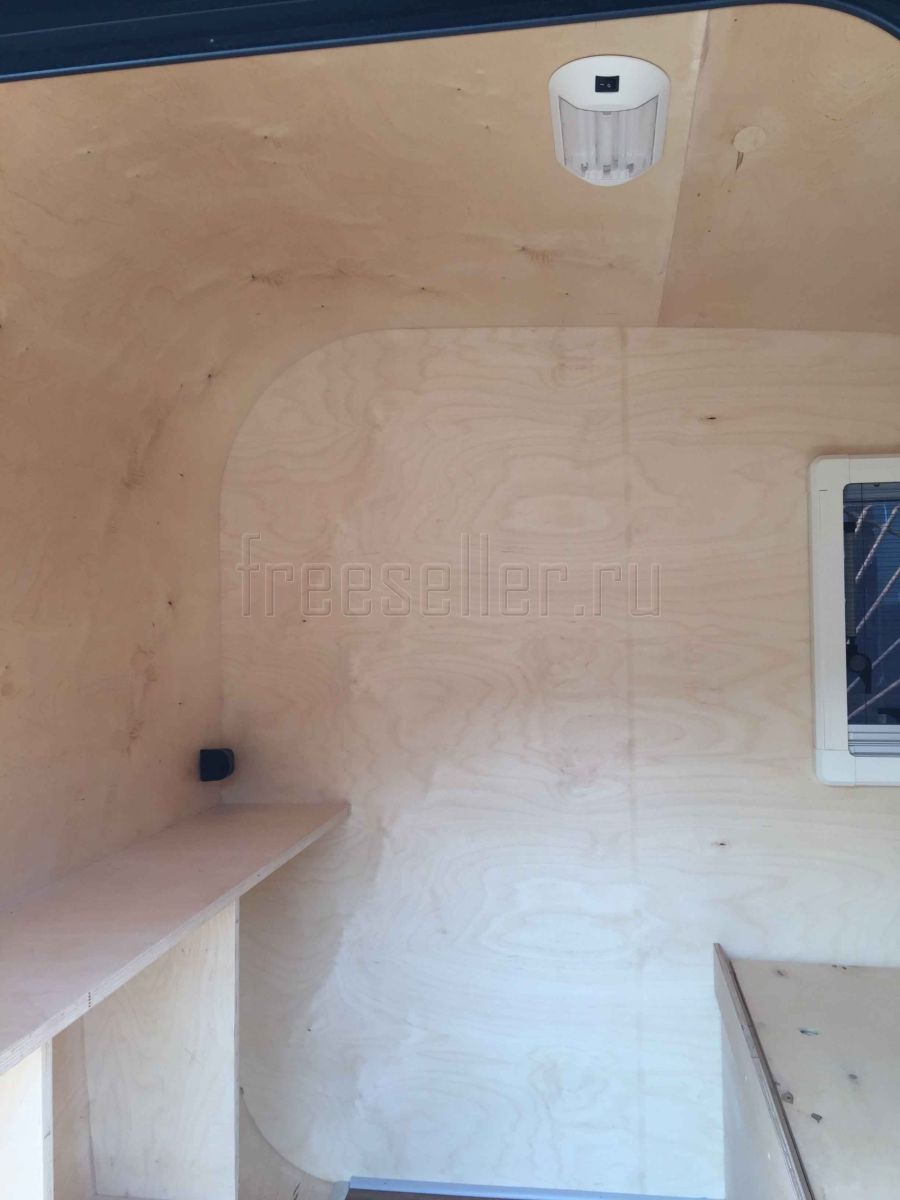

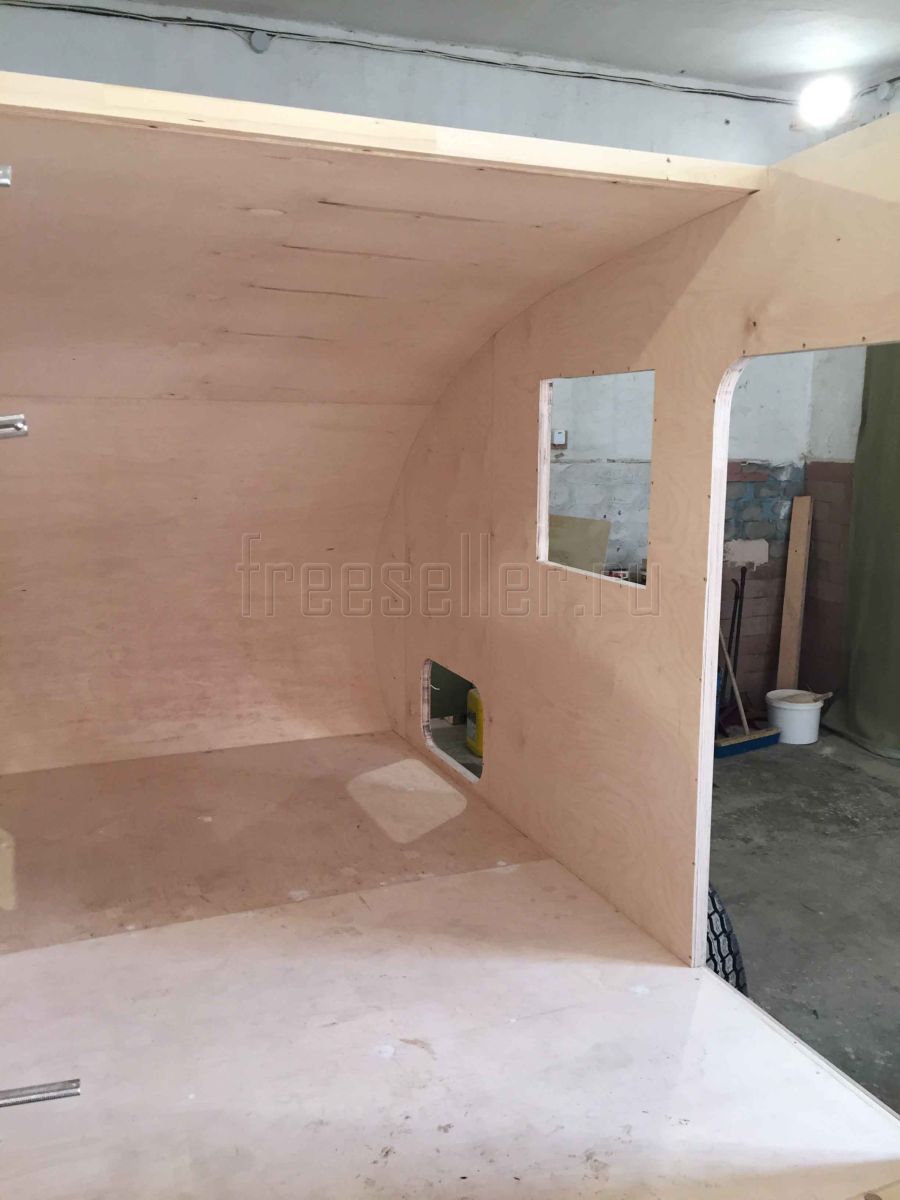

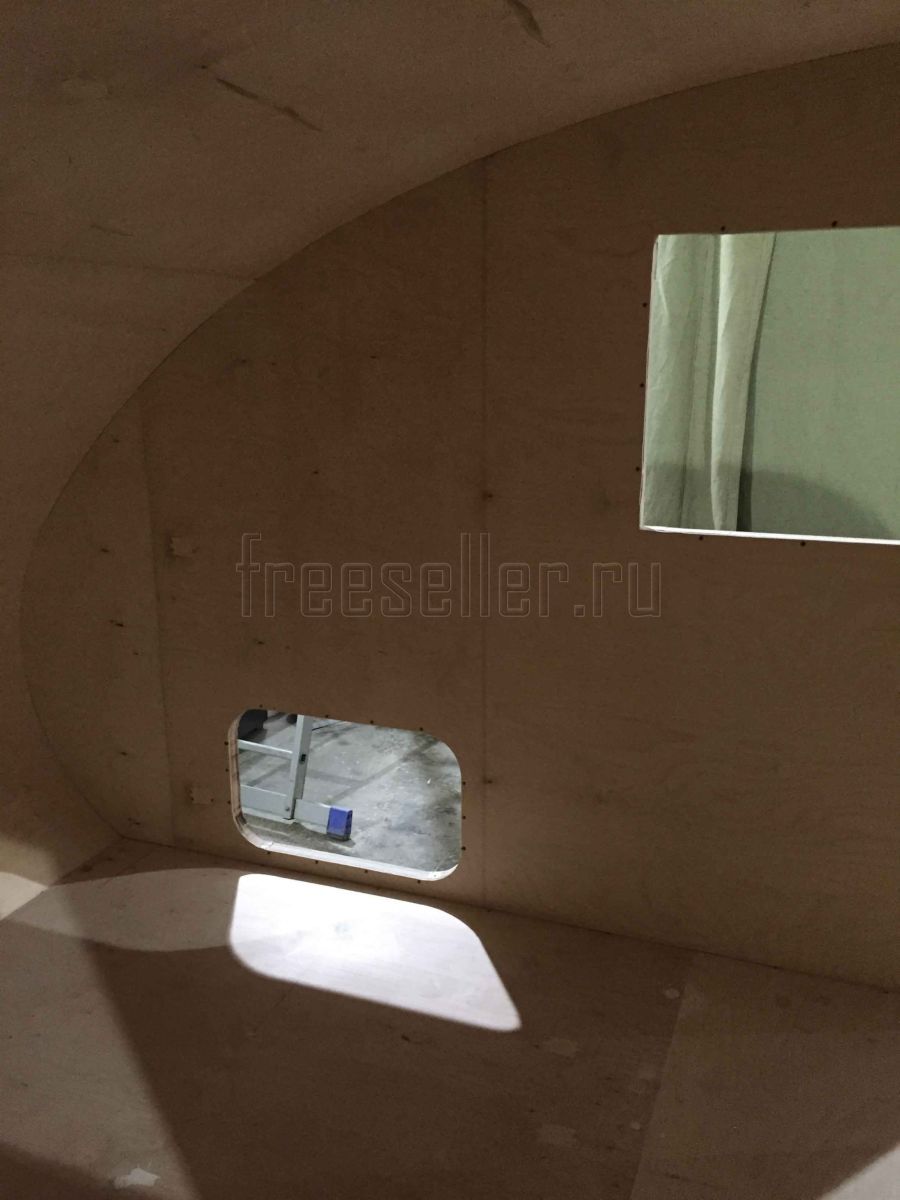

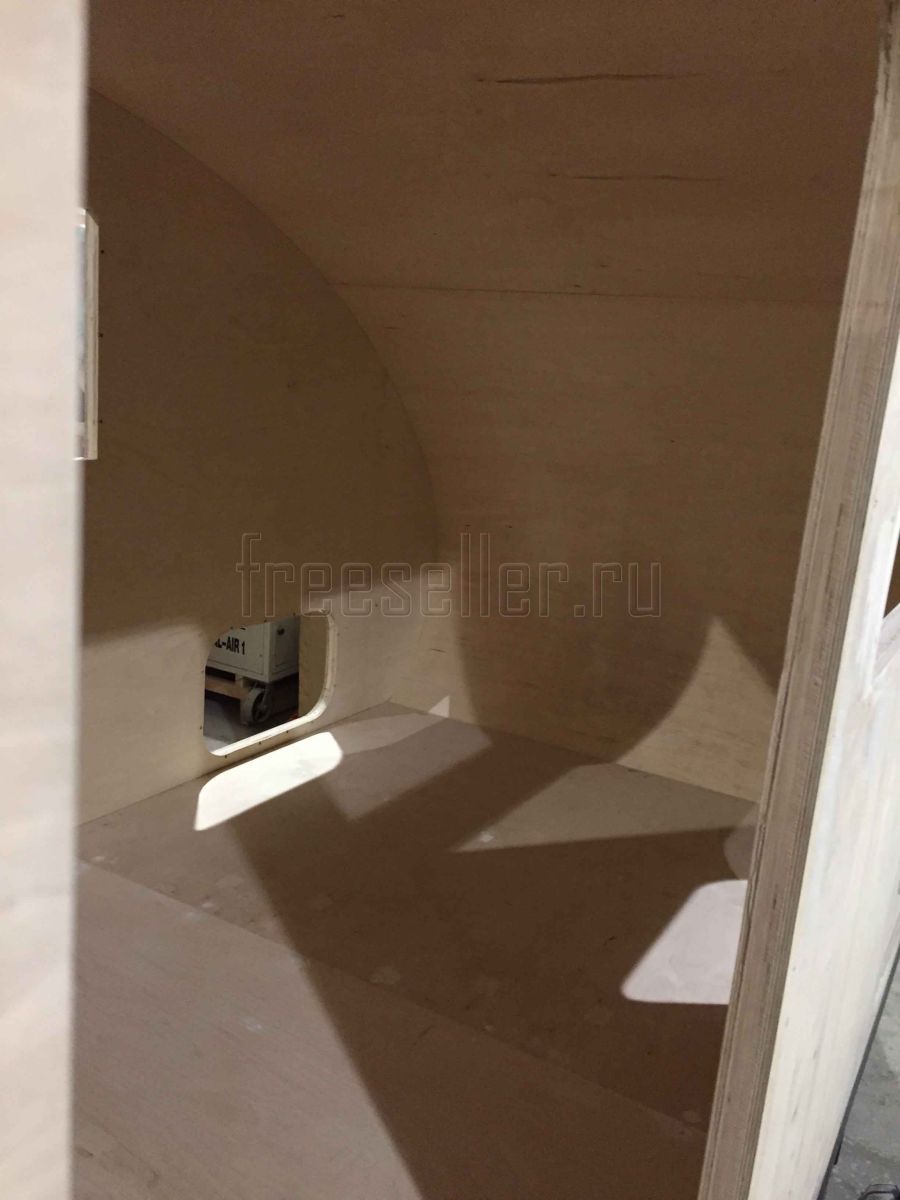

Стены и потолок внутри укрываем акриловым лаком.



Изготовление прицепа Капля своими руками - укрываем стены акриловым составомИзготовление прицепа Капля своими руками - укрываем стены акриловым составомИзготовление прицепа Капля своими руками - укрываем стены акриловым составомИзготовление прицепа Капля своими руками - укрываем стены акриловым составом


Полы укрываем полукоммерческий линолеумом. Такое покрытие очень прочное.


Мебель и оборудование

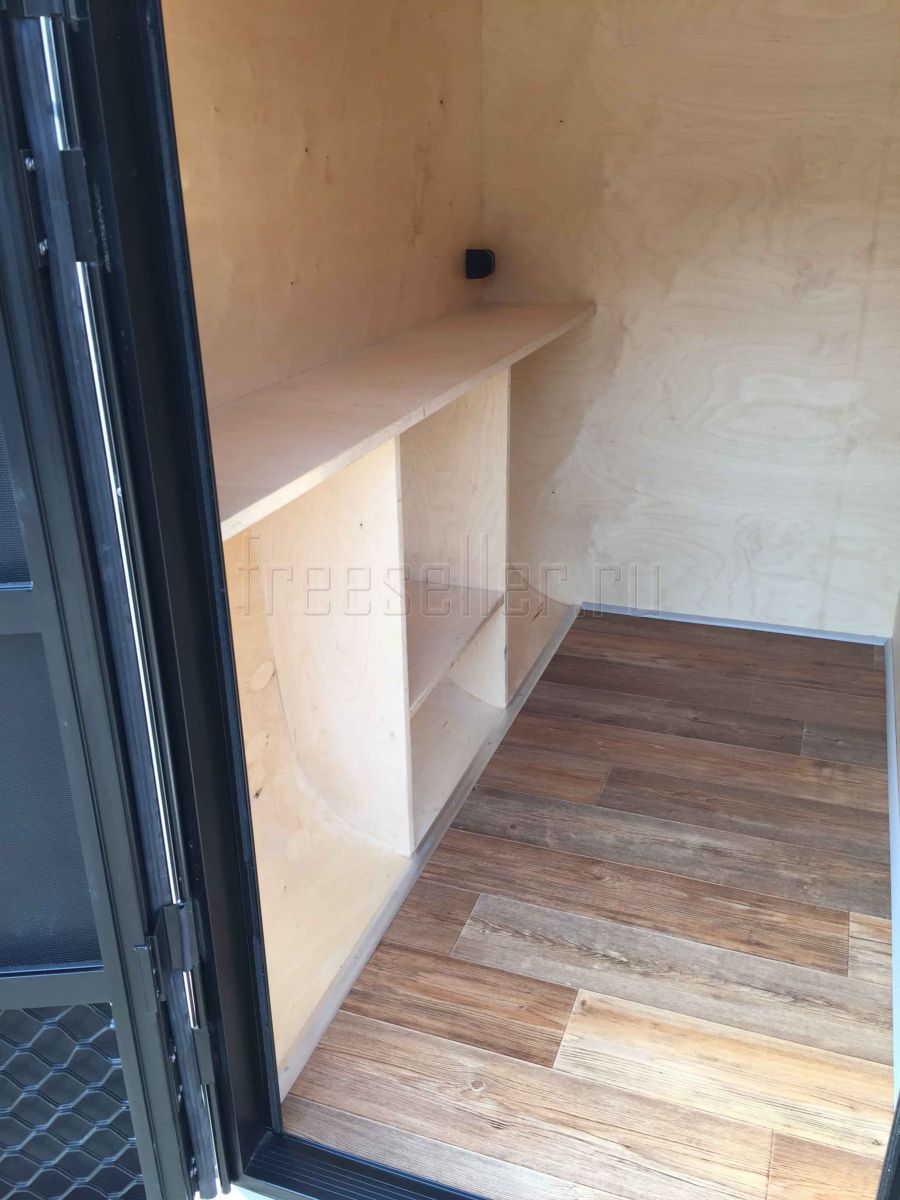

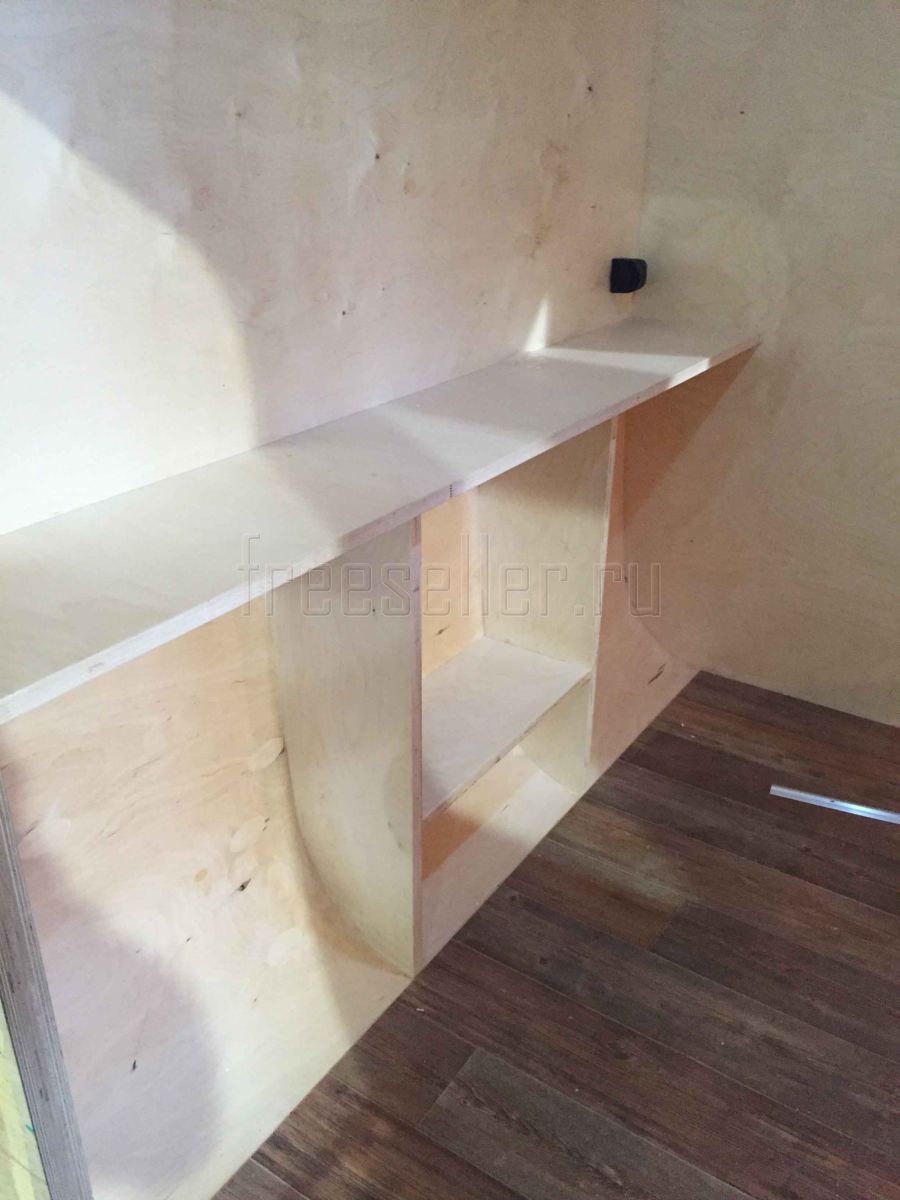

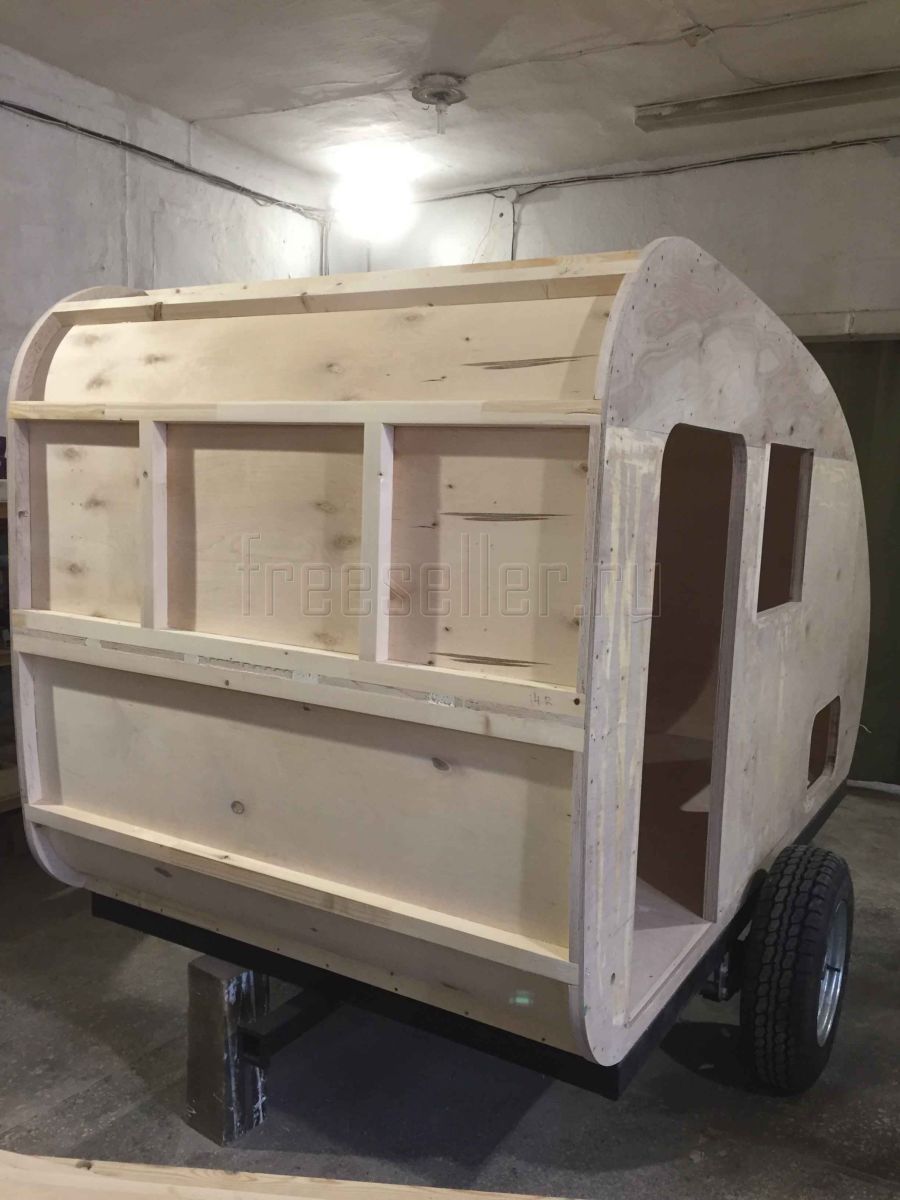

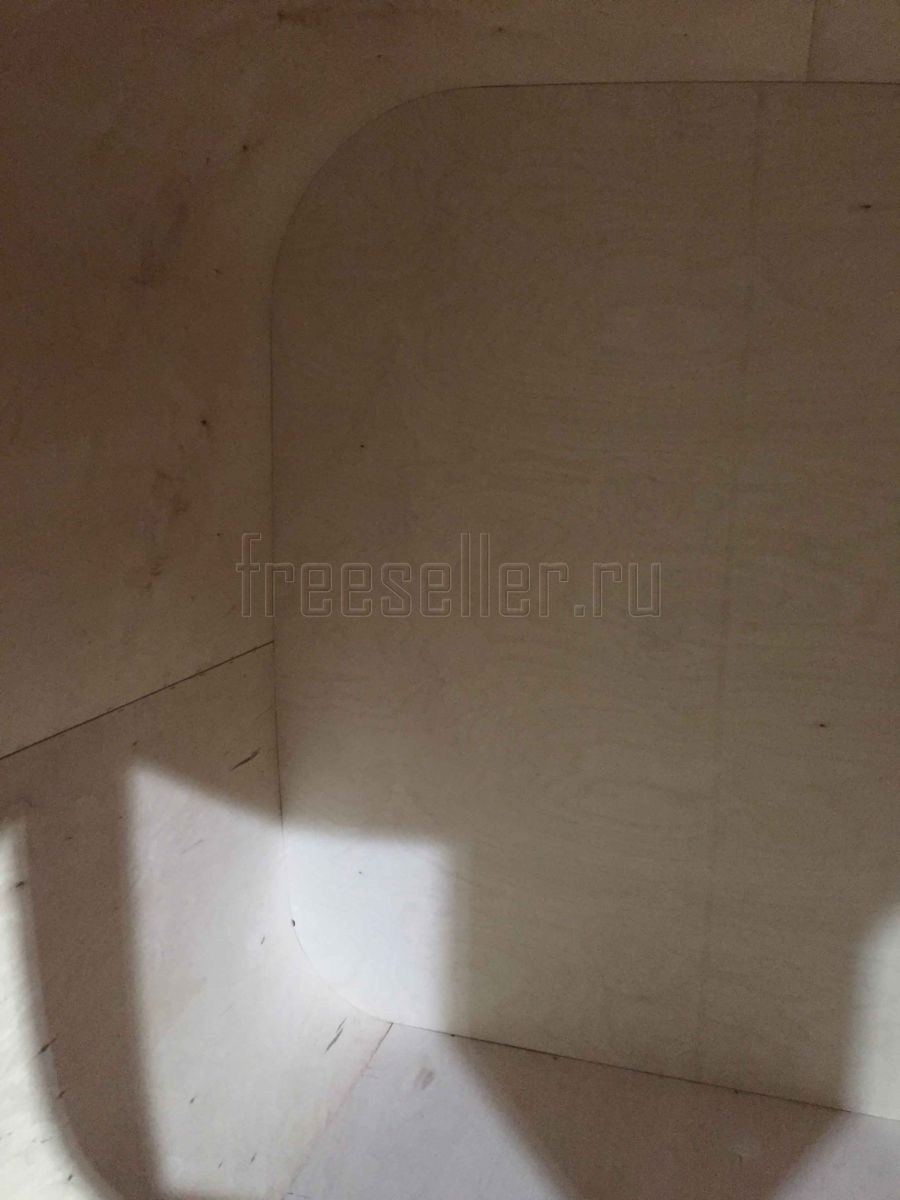

В задней части прицепа собираем полку/стол.



Изготовление прицепа Капля своими руками - Полка стол

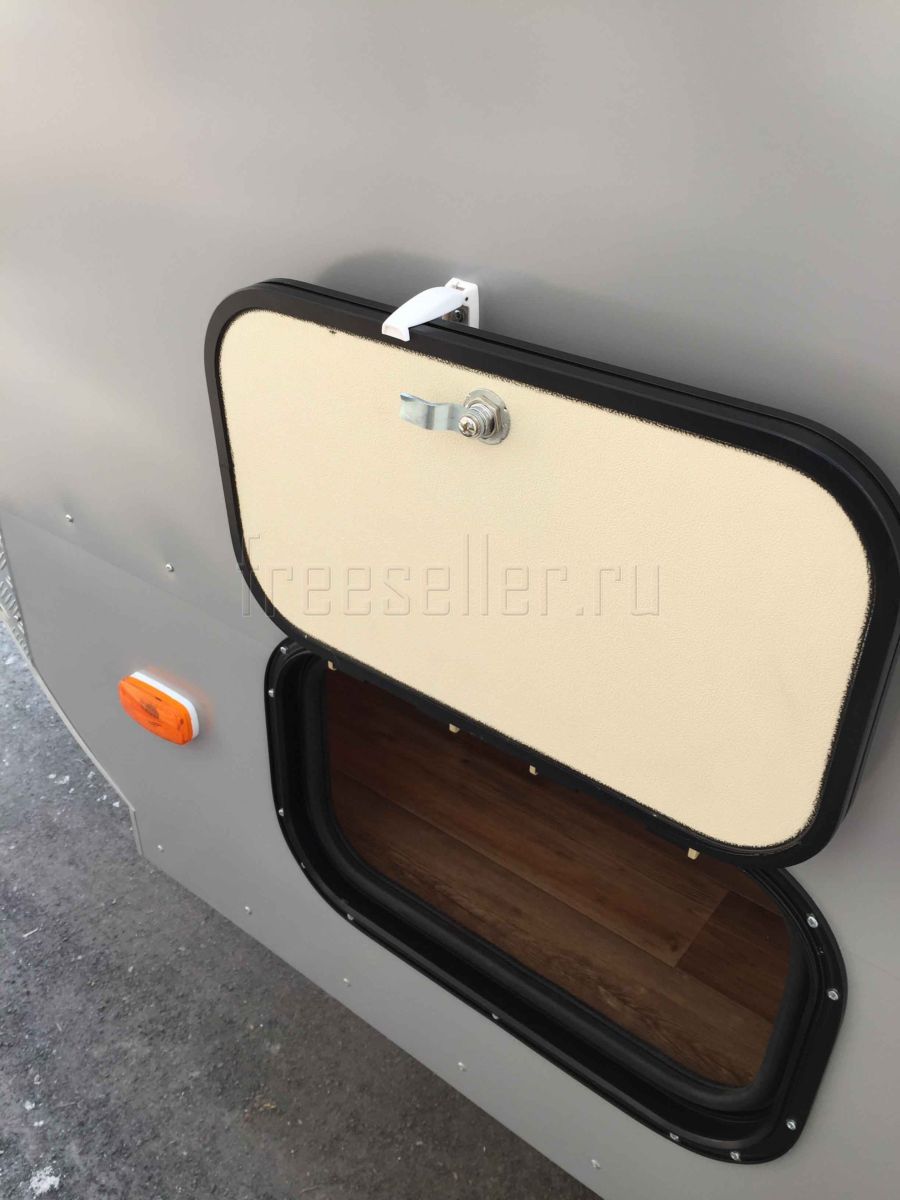

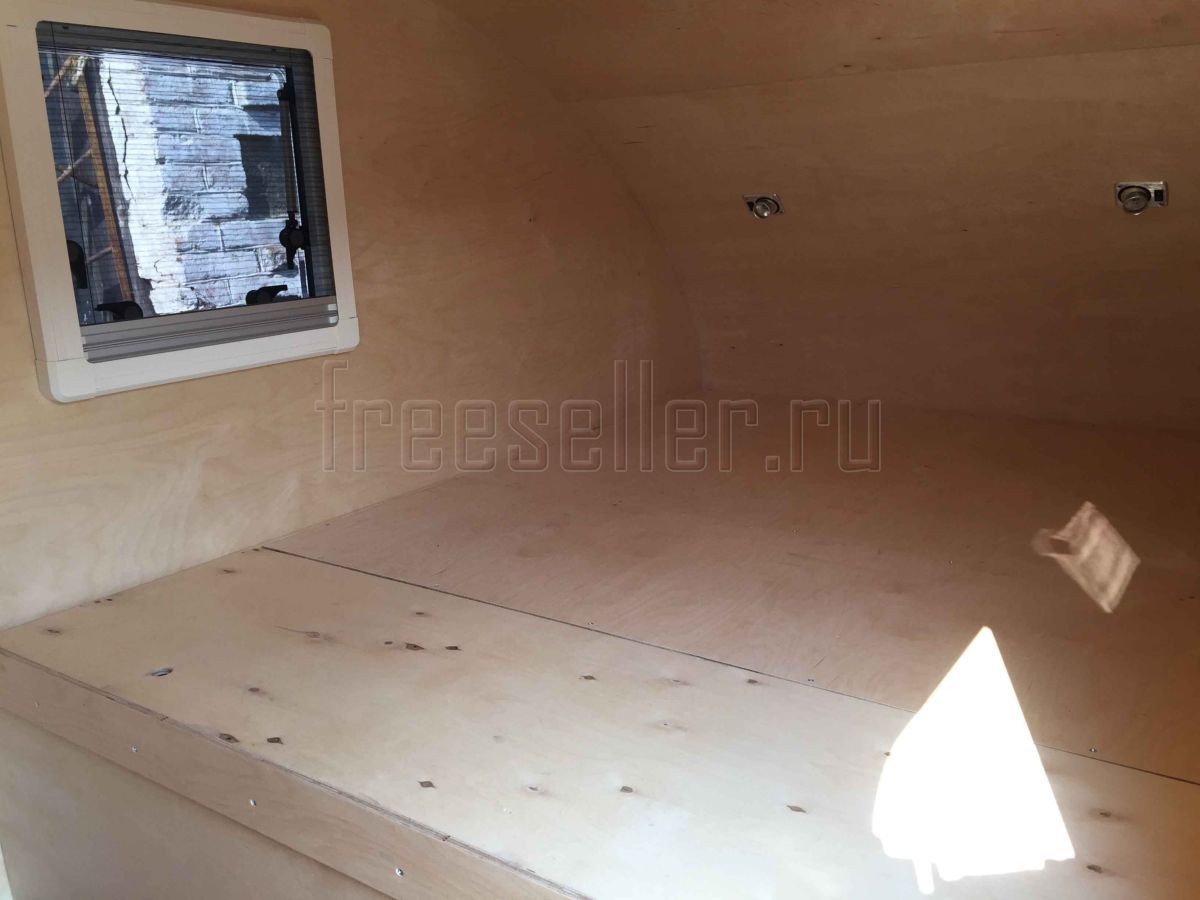

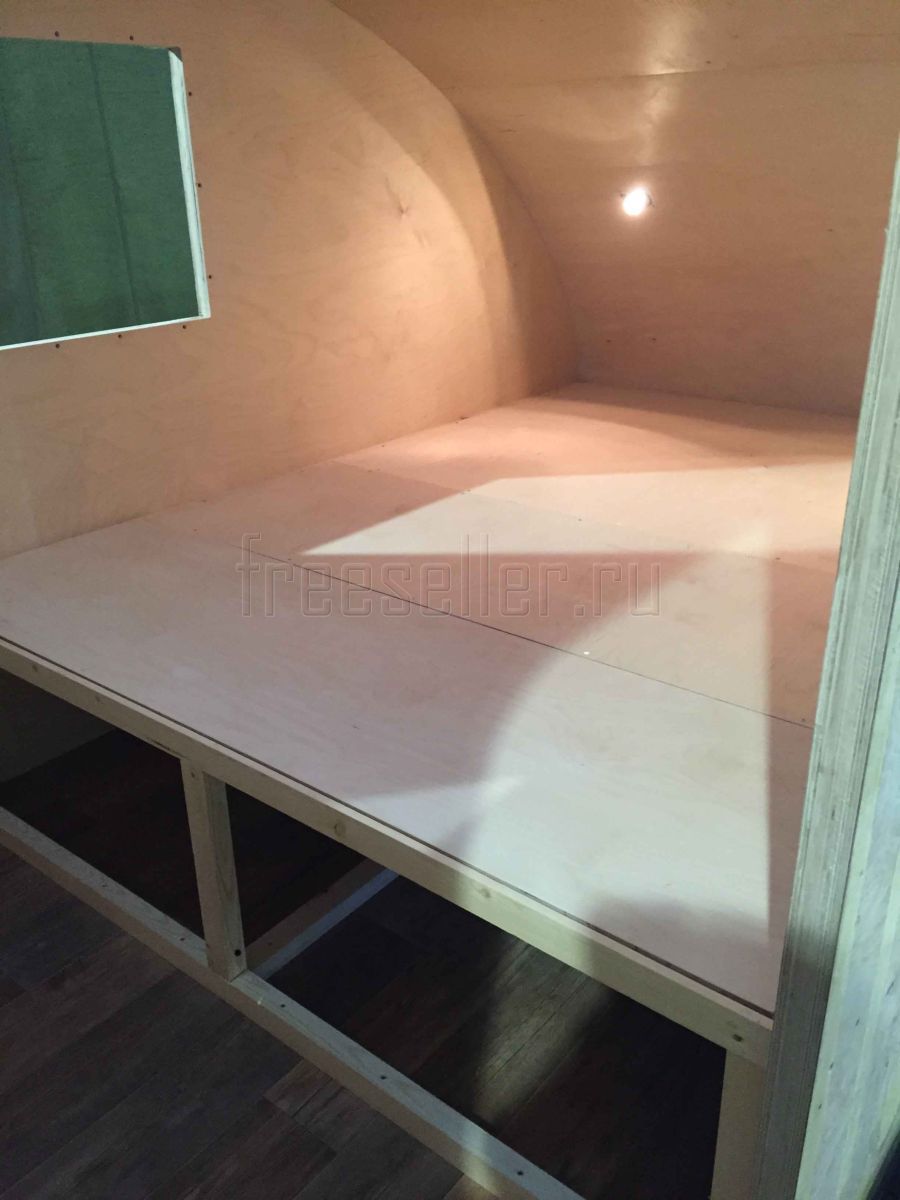

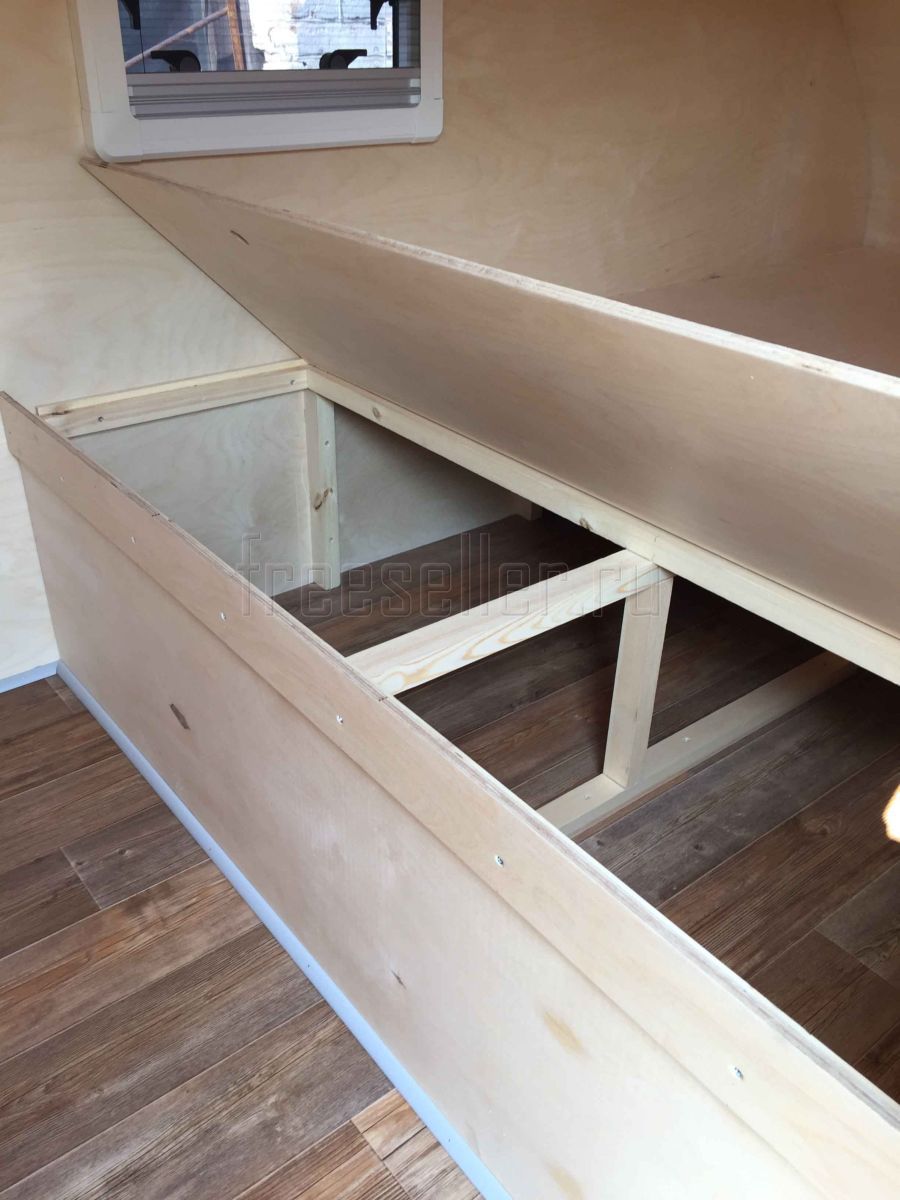

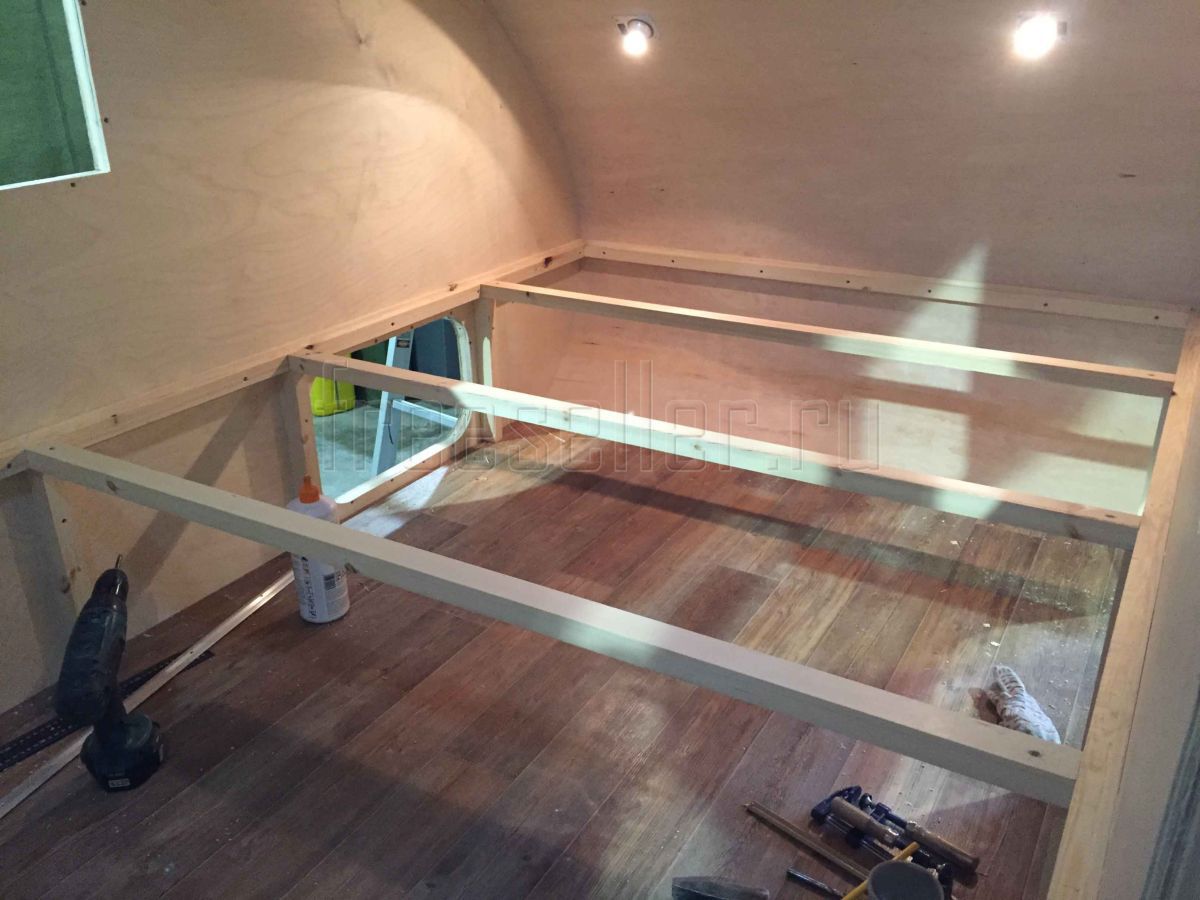

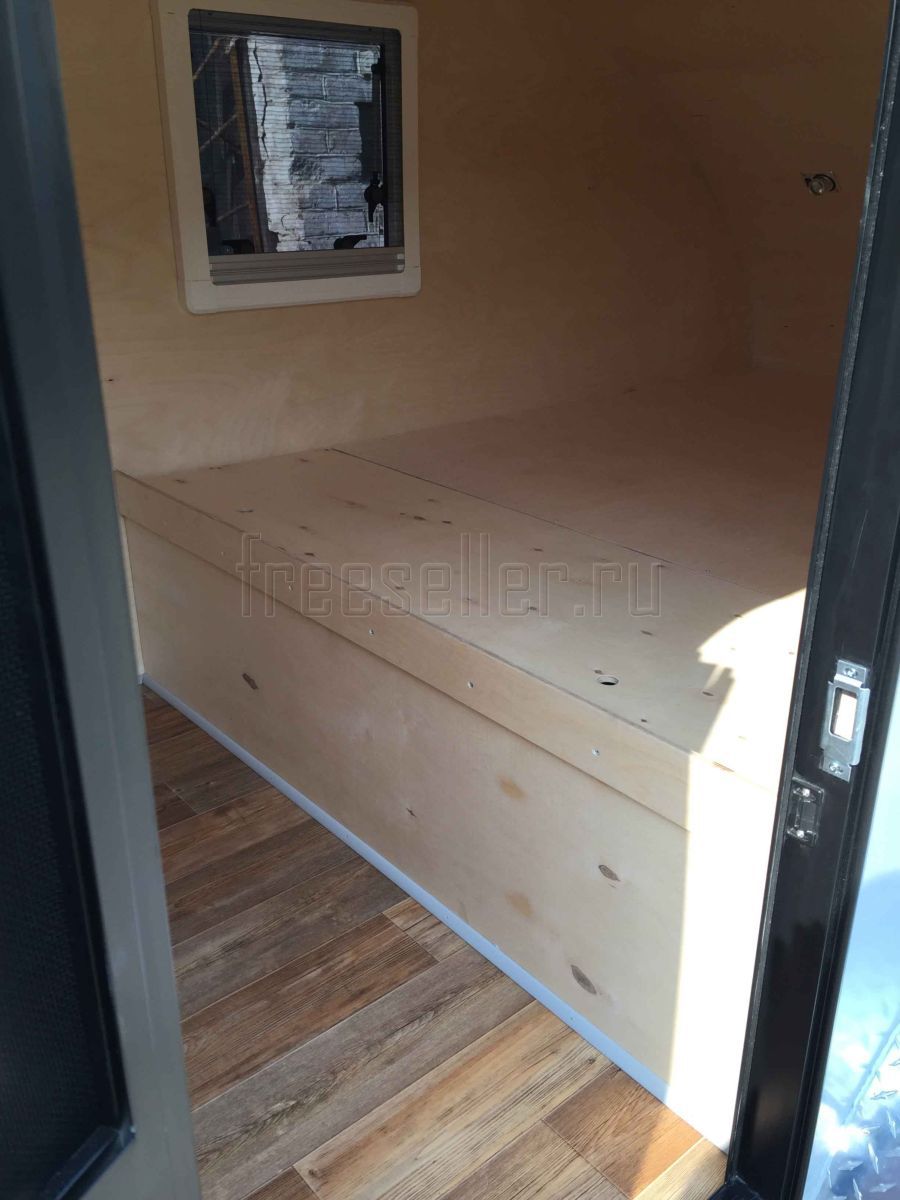

Собираем спальное место. В данном случае это - тахта. Под ней - грузовое пространство. Доступ в багажное отделение внутри (поднимается одна секция кровати) и снаружи с обеих сторон прицепа через грузовые люки.



Изготовление прицепа Капля своими руками - Спальное местоИзготовление прицепа Капля своими руками - Спальное местоИзготовление прицепа Капля своими руками - Спальное местоИзготовление прицепа Капля своими руками - Спальное место



Чуть не забыл упомянуть про индивидуальное освещение в спальной зоне (для чтения). Так же установлен светильник на потолке у входа, а над столиком установлена розетка 12В.



Хочется сказать, что данная модель является бюджетной и на ней не устанавливается потолочный вентилятор (электропроводка установлена) и не устанавливается заднее окно.

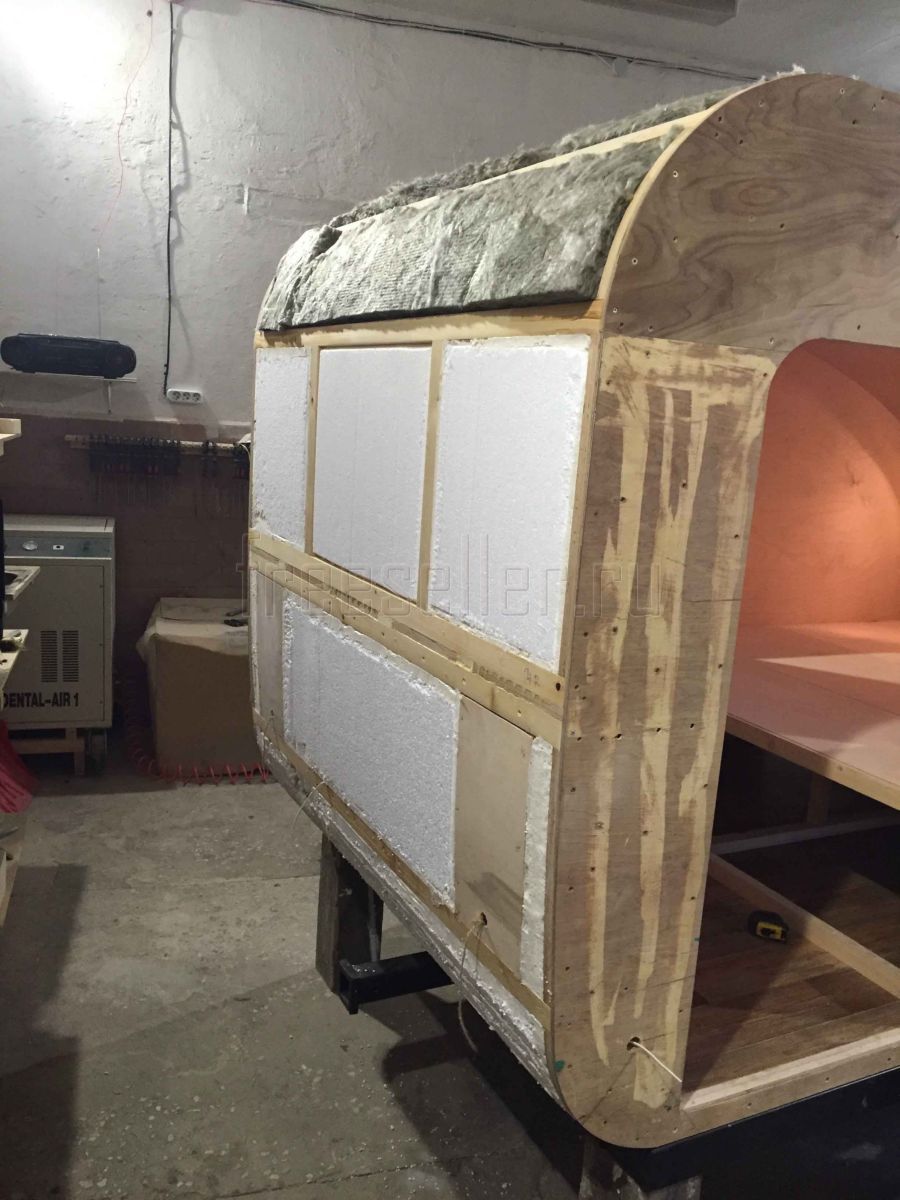

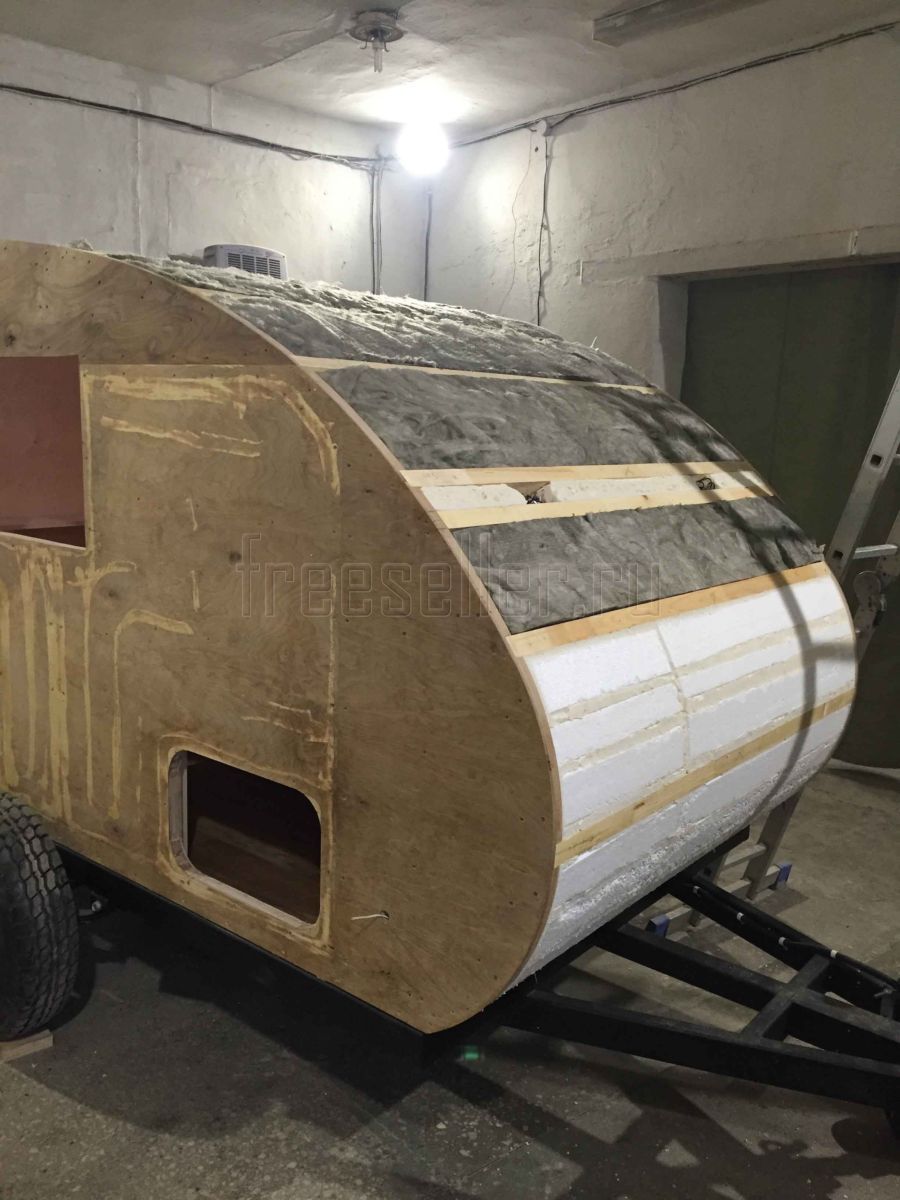

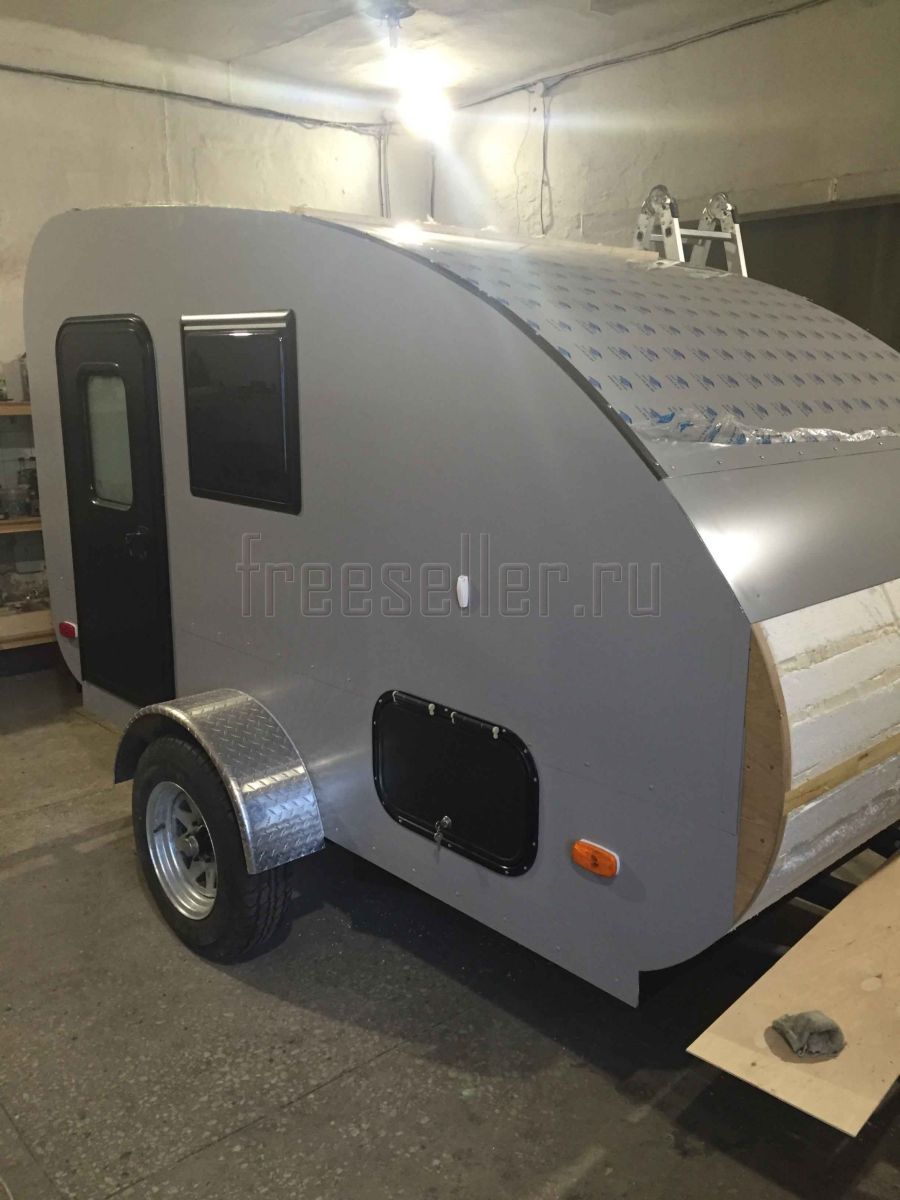

Наружная обшивка стен

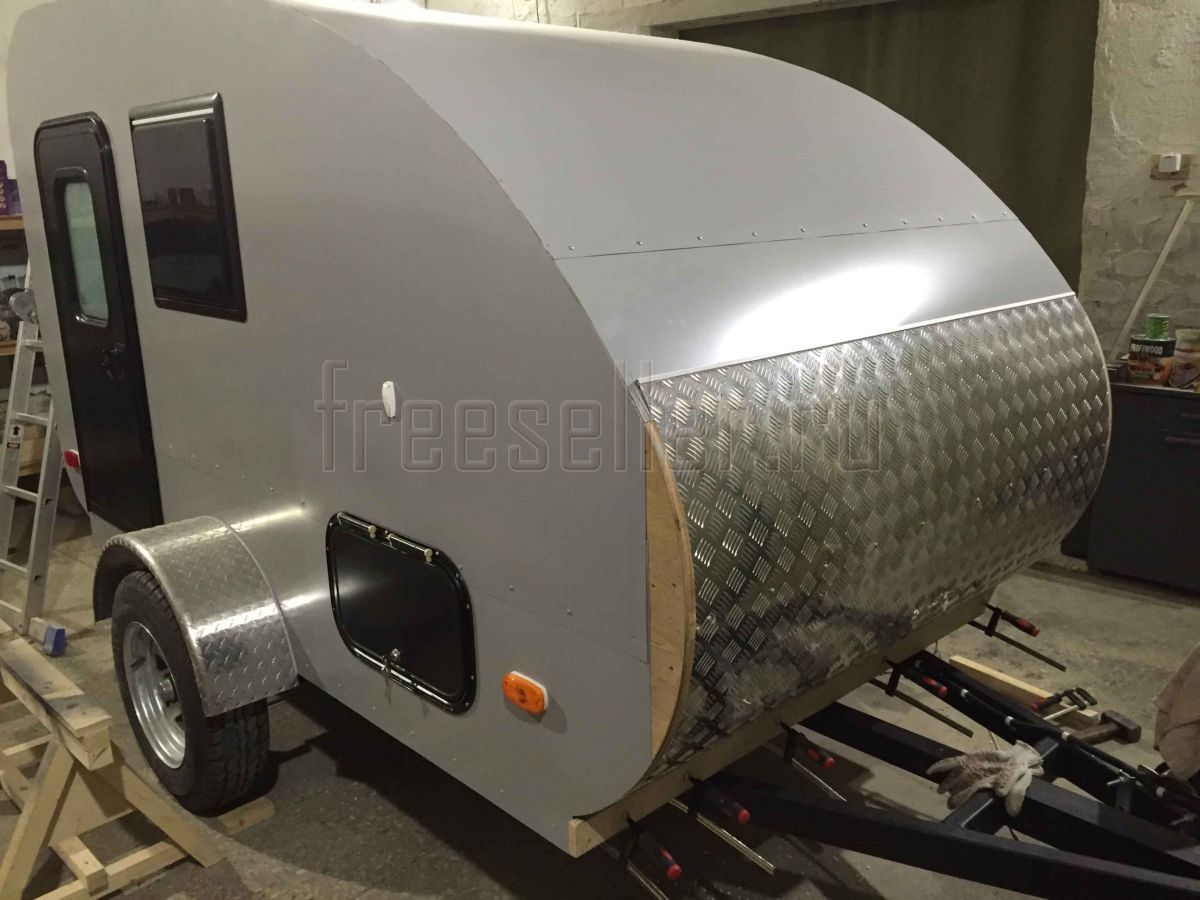

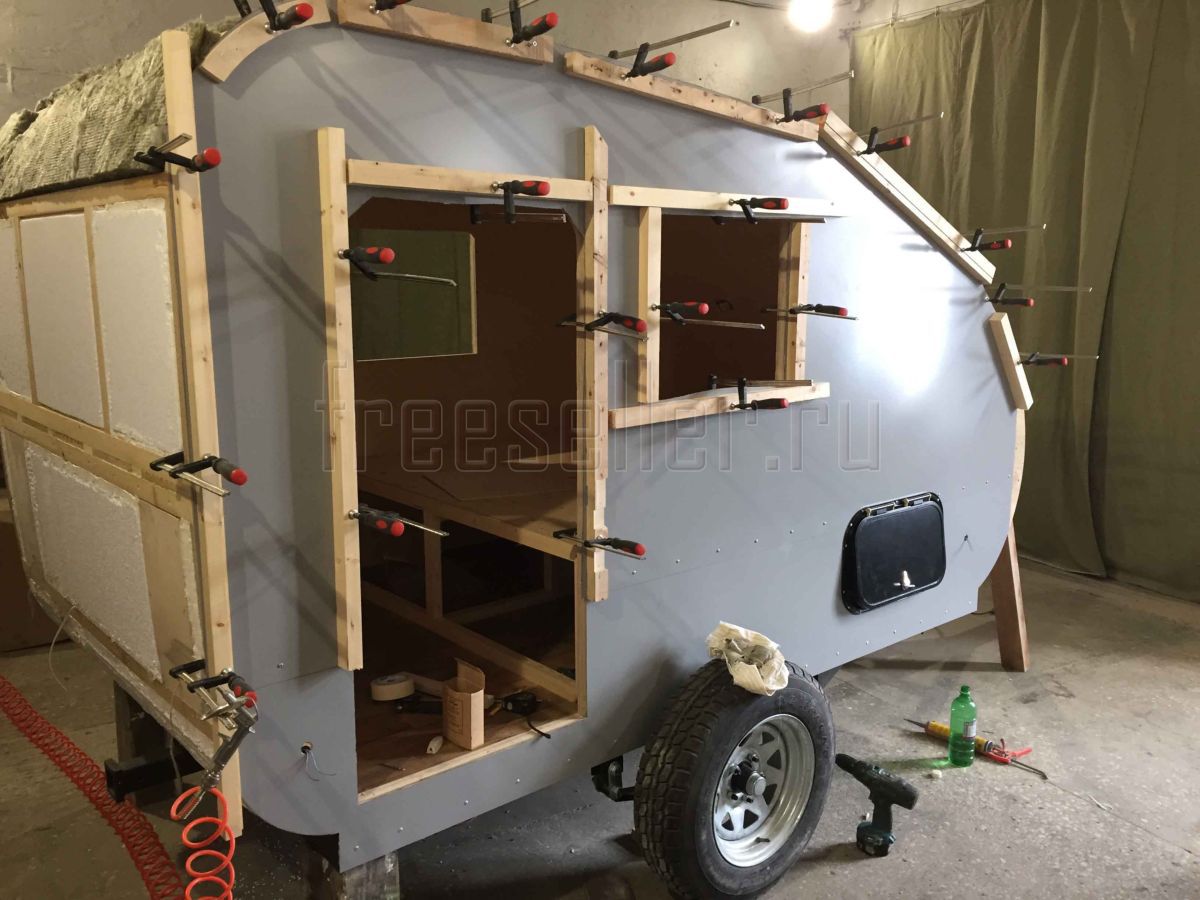

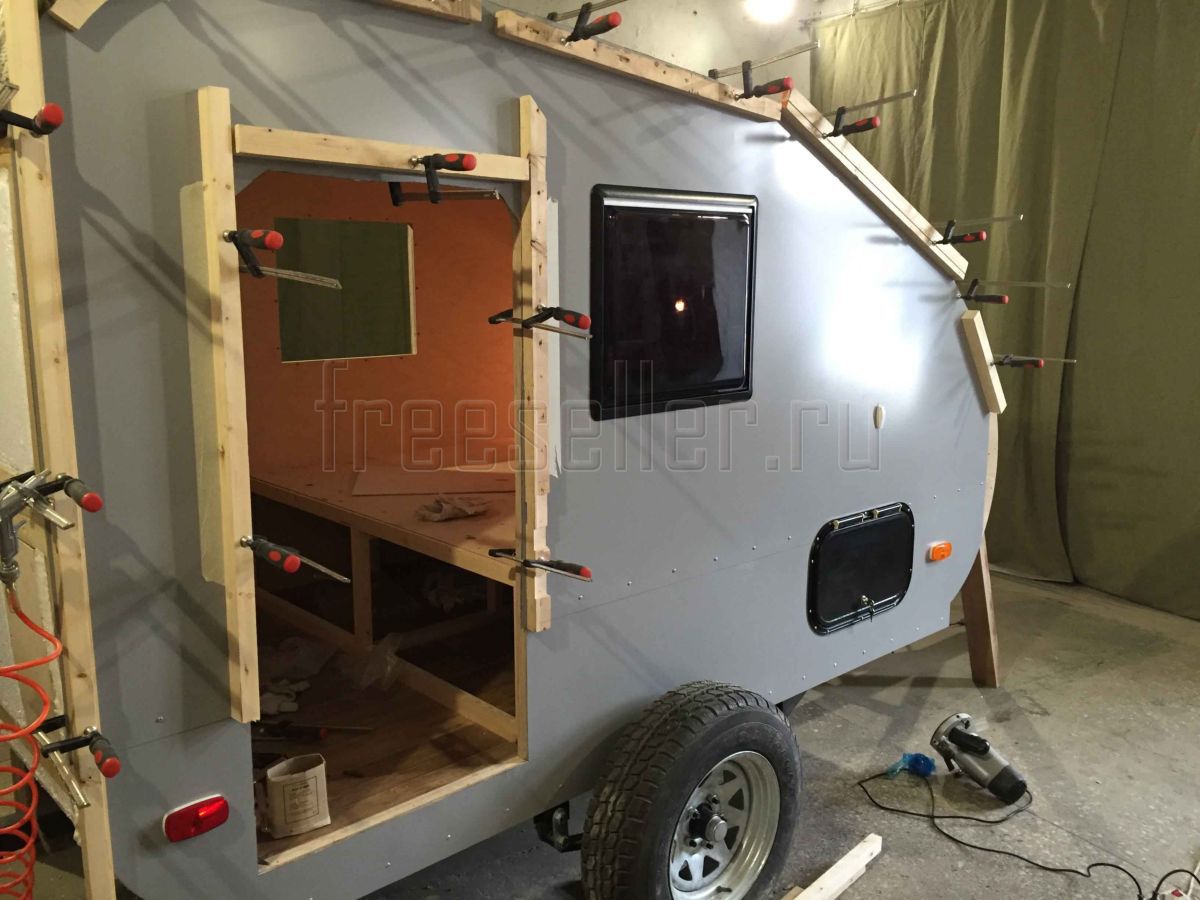

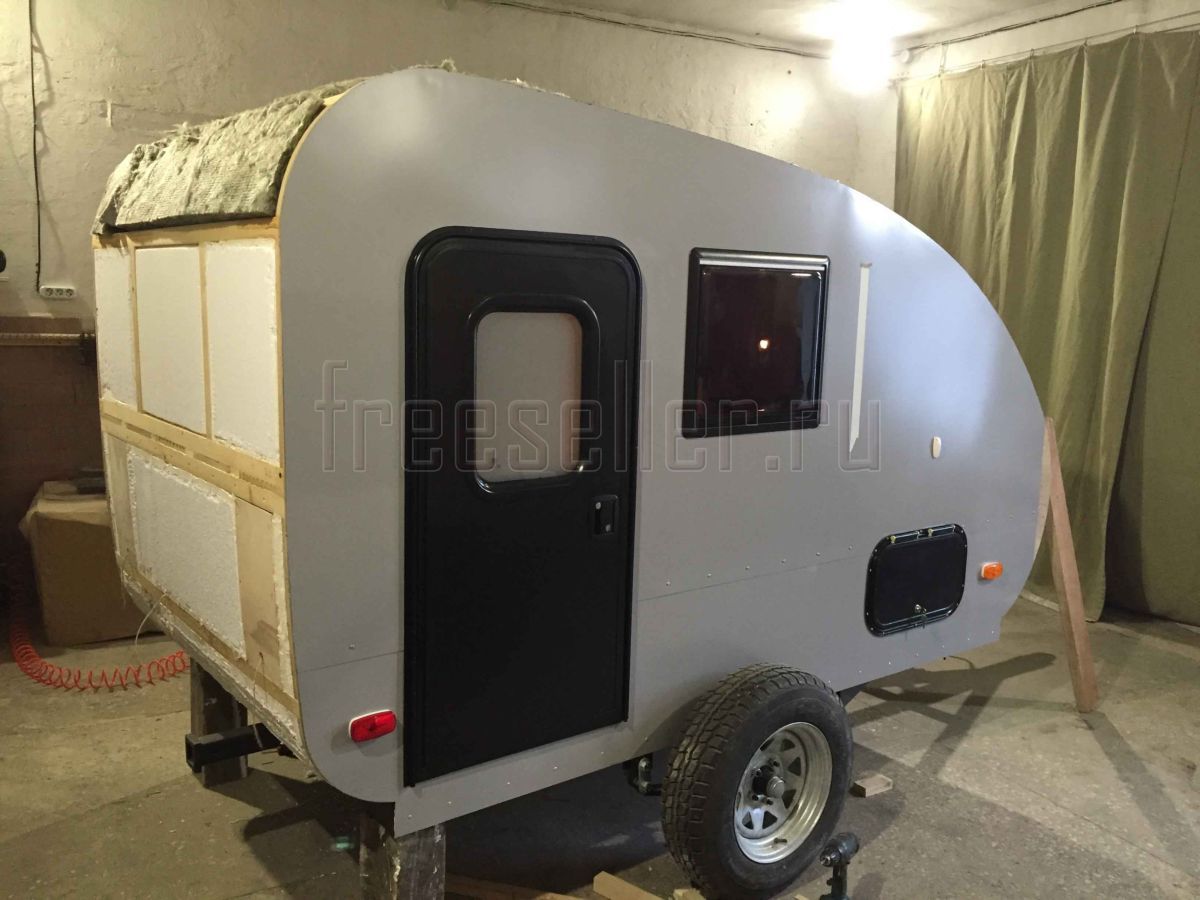

Осталась мелочь - обшить прицеп, предварительно утеплив его. Плюс алюминиевая защита от камней.


Изготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - Обшивка и утеплениеИзготовление прицепа Капля своими руками - ОбшивкаАвто самоделки. Изготовление прицепа Капля своими руками - ОбшивкаАвто самоделки. Изготовление прицепа Капля своими руками - Обшивка

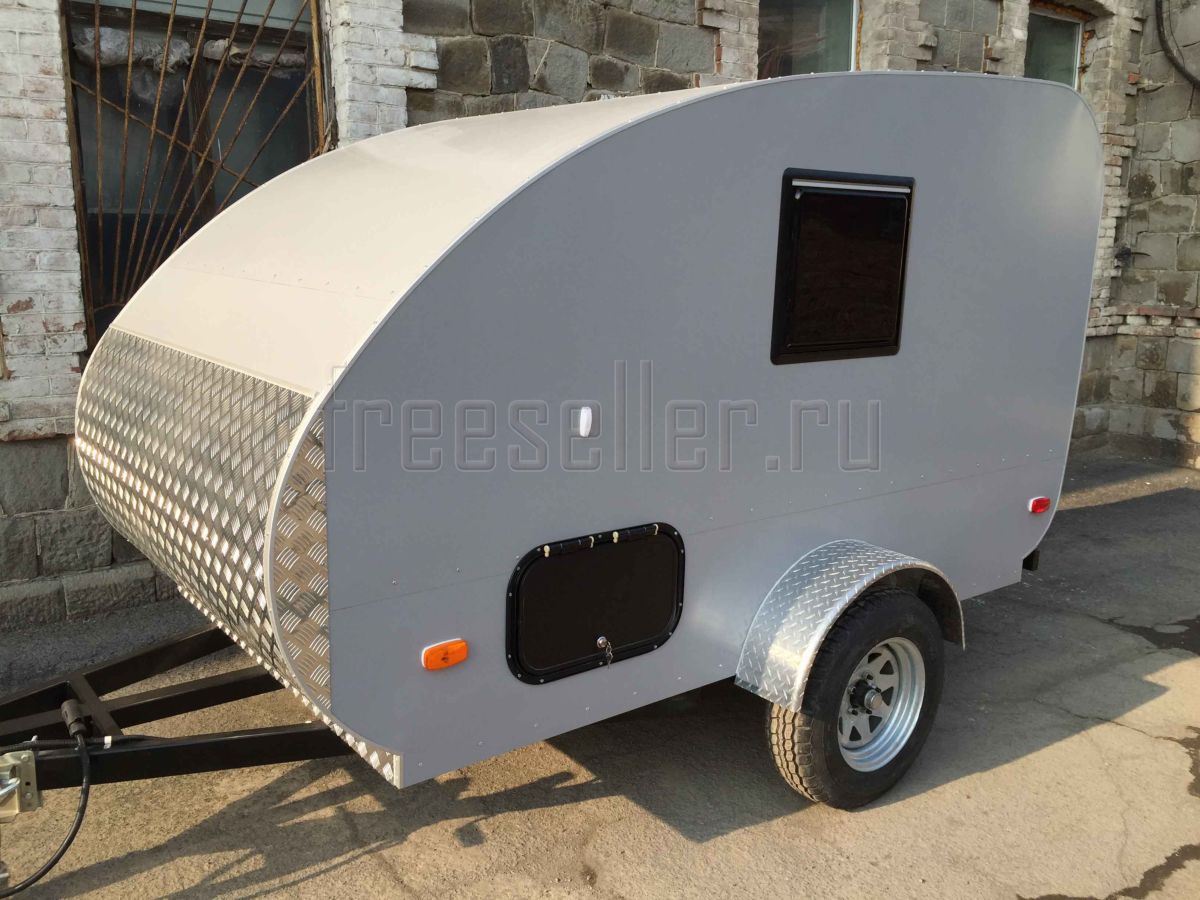

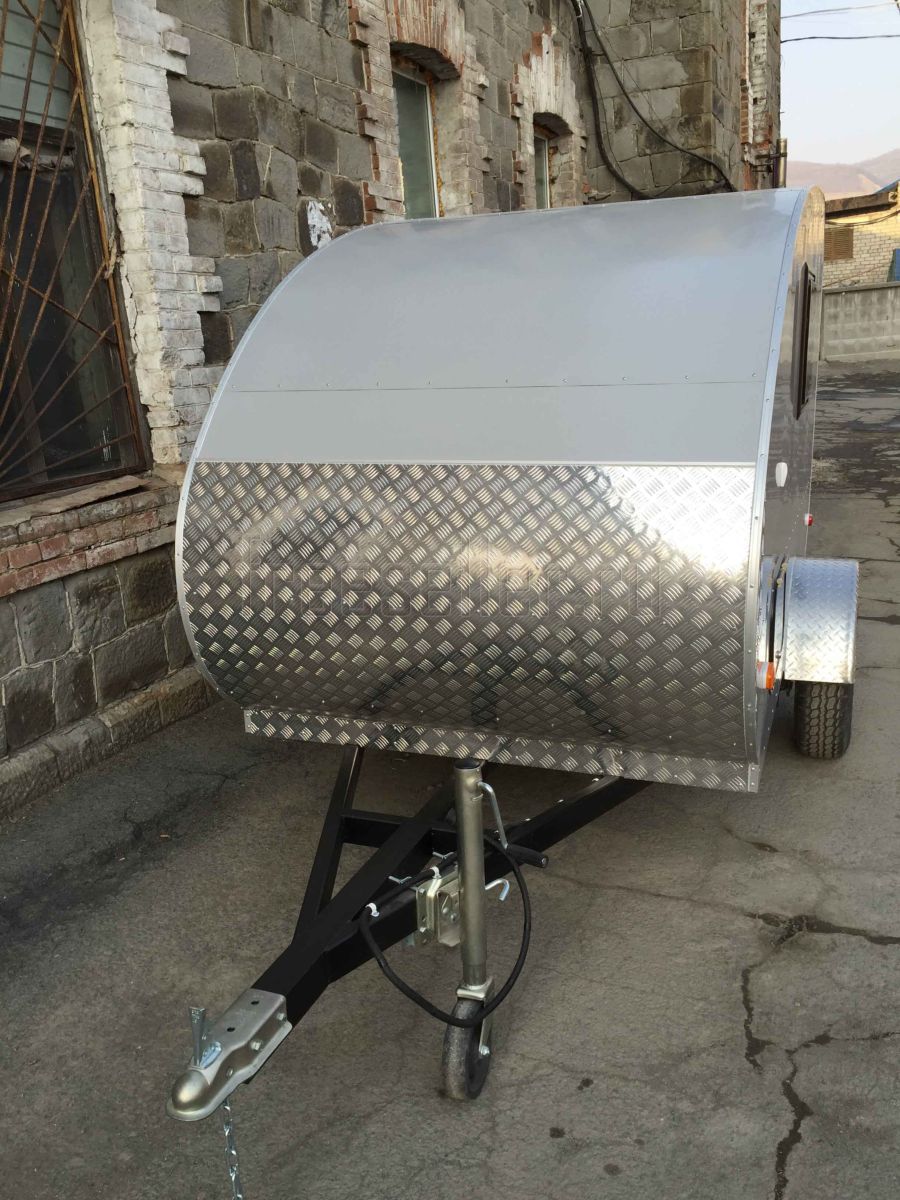

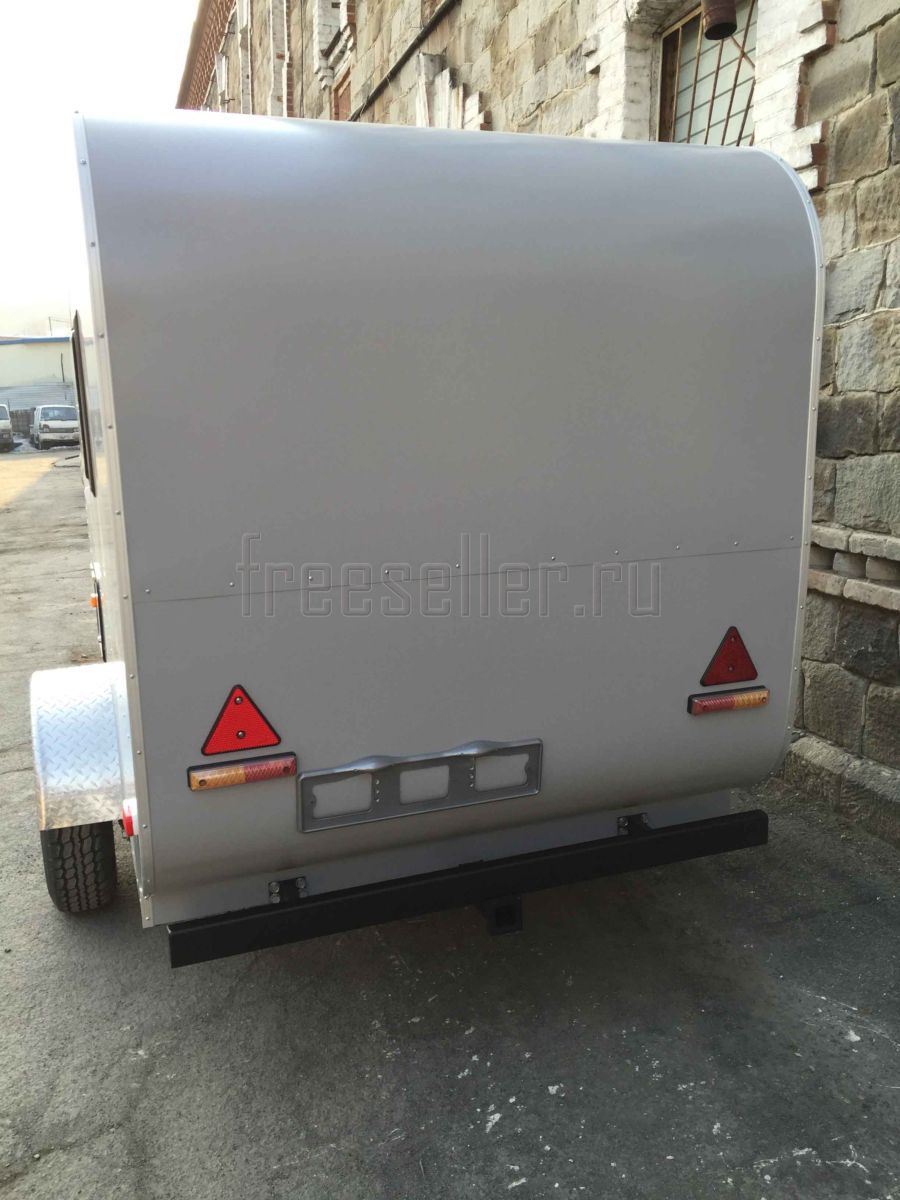

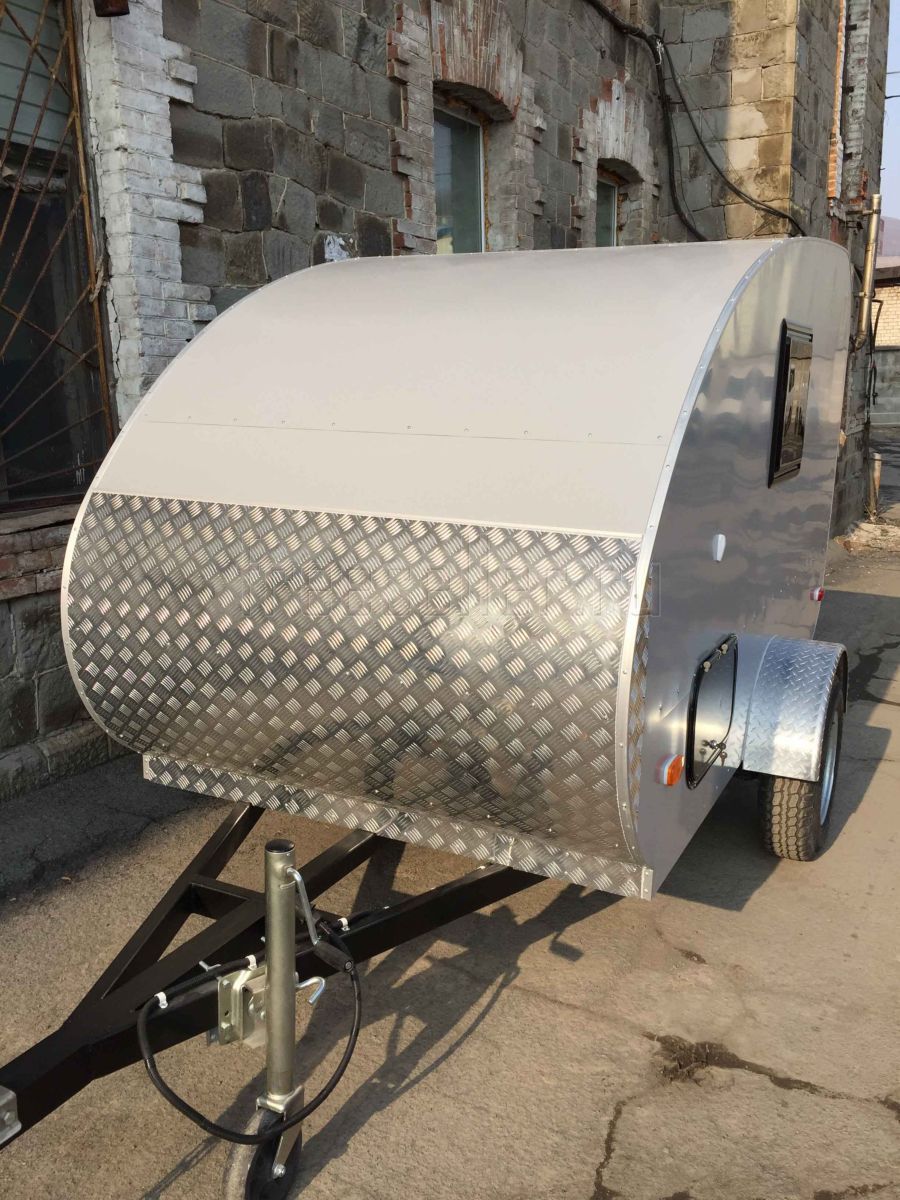

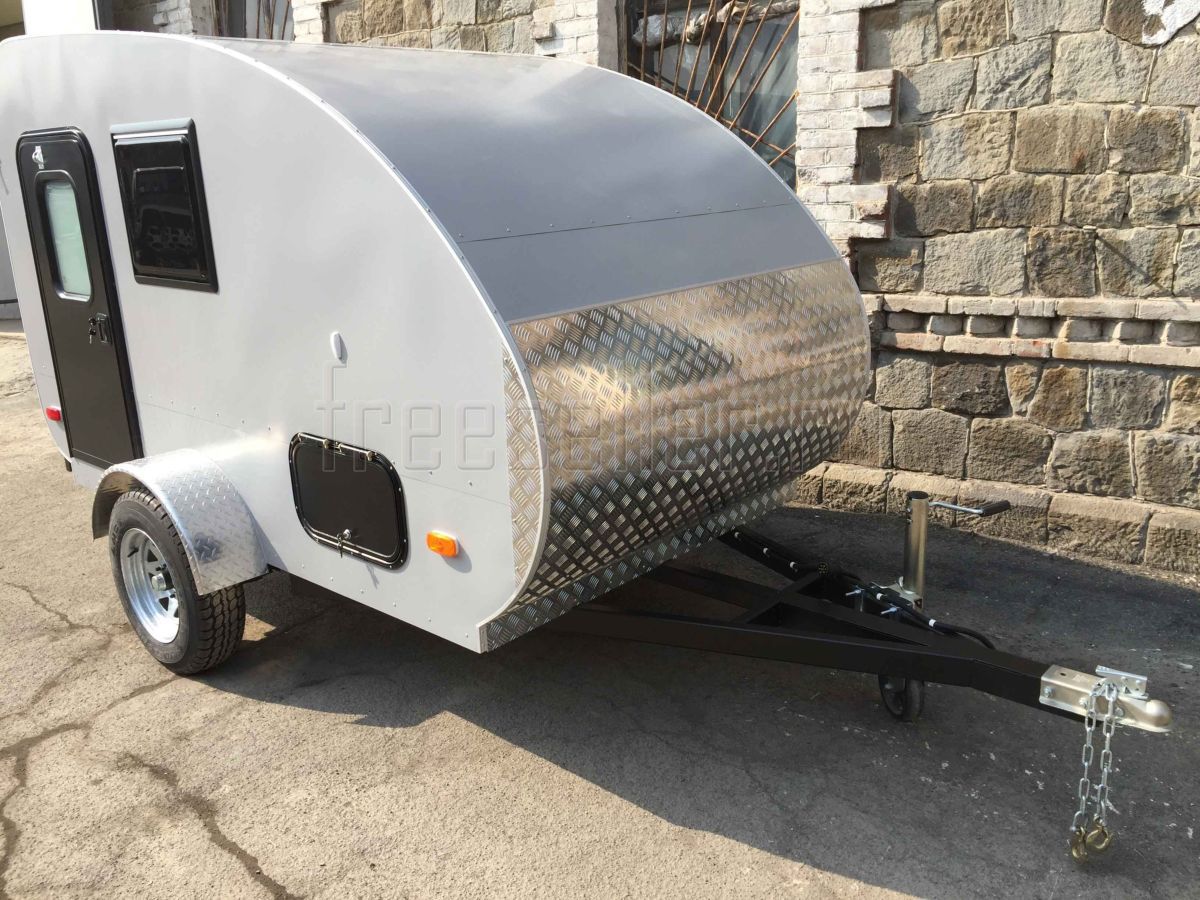

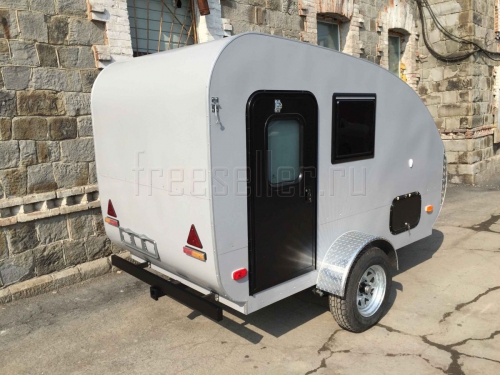

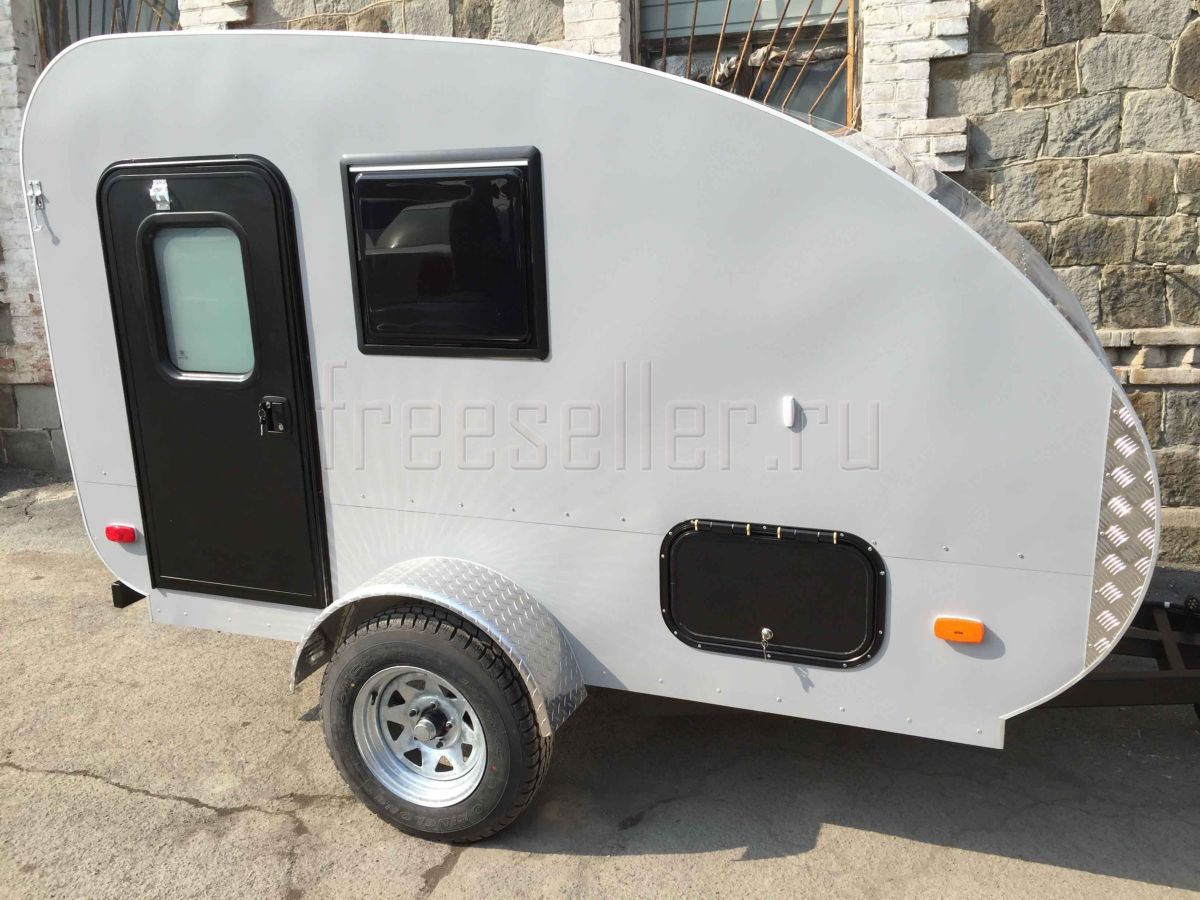

Фотографии готового прицепа "Капля"

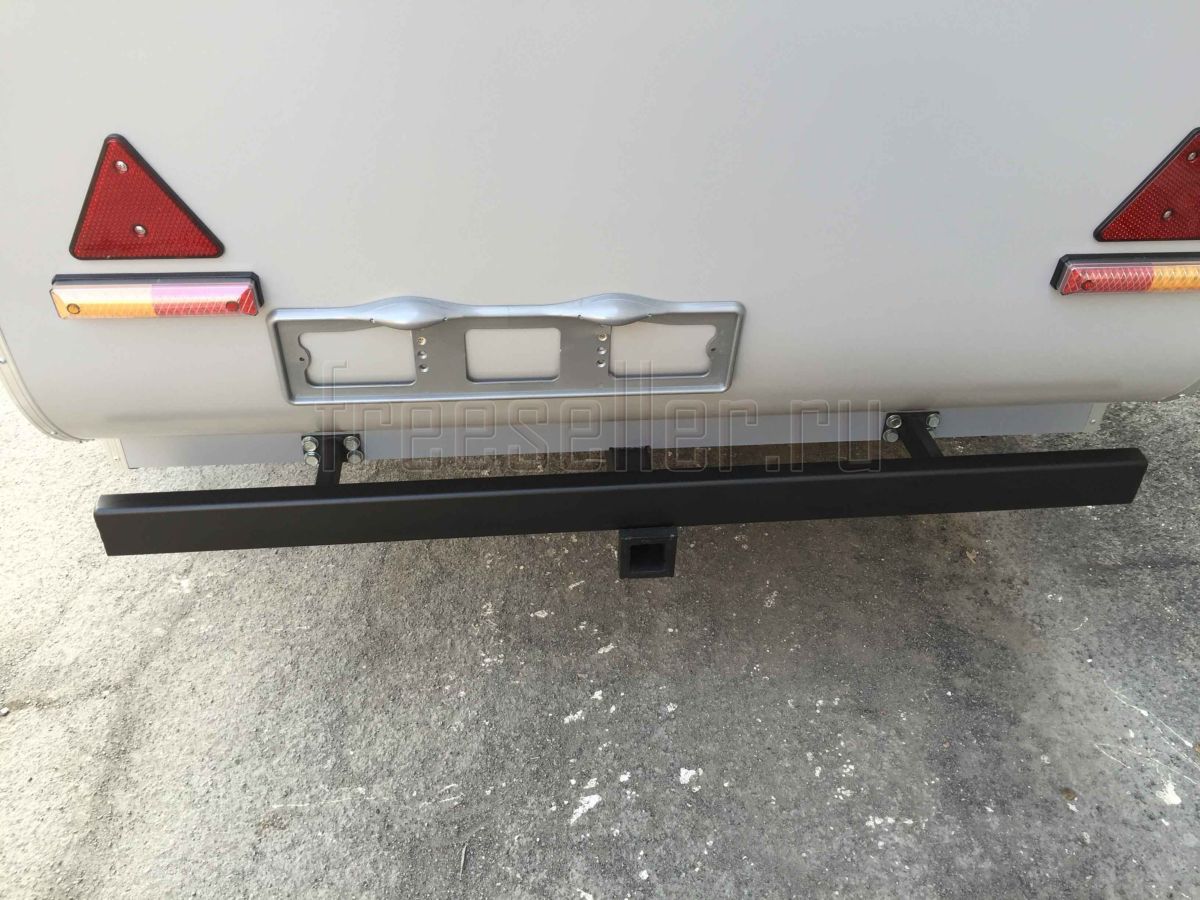

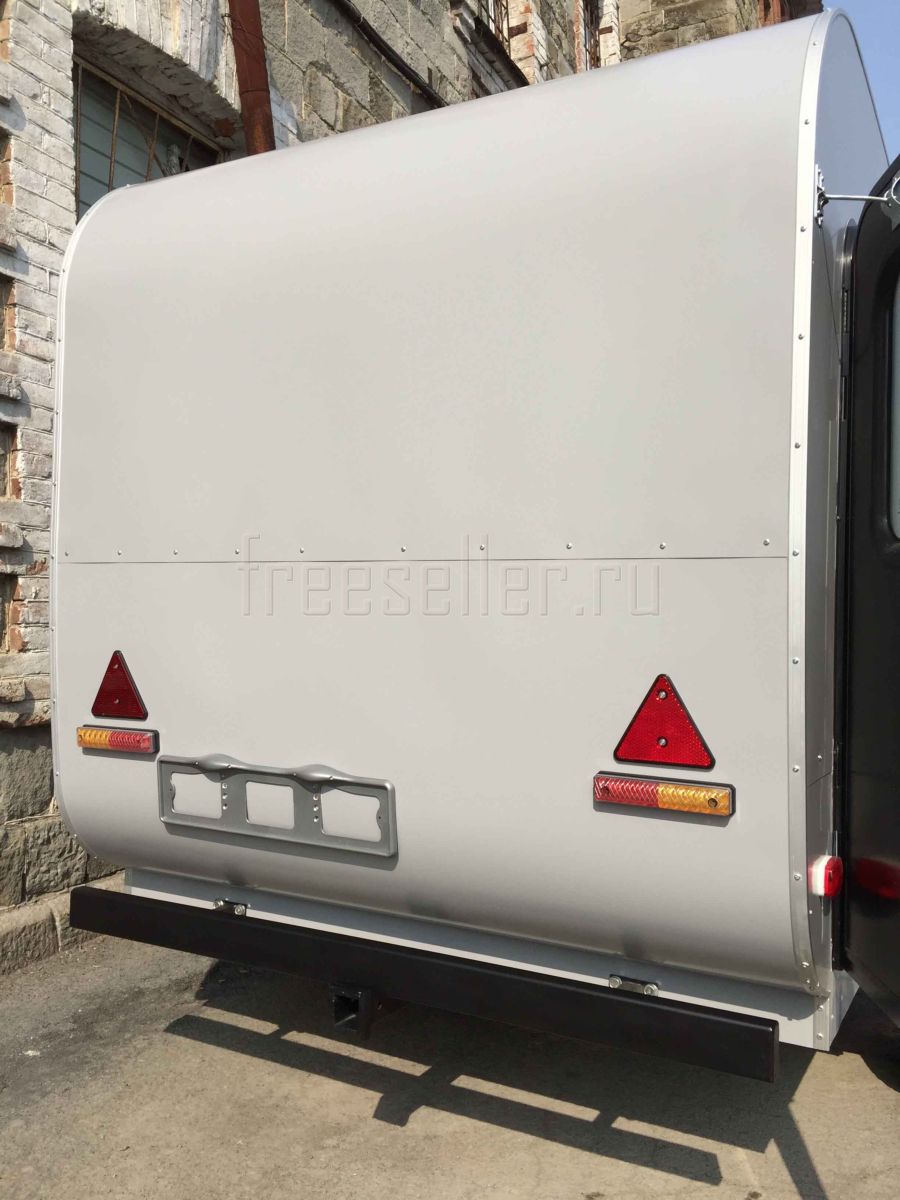

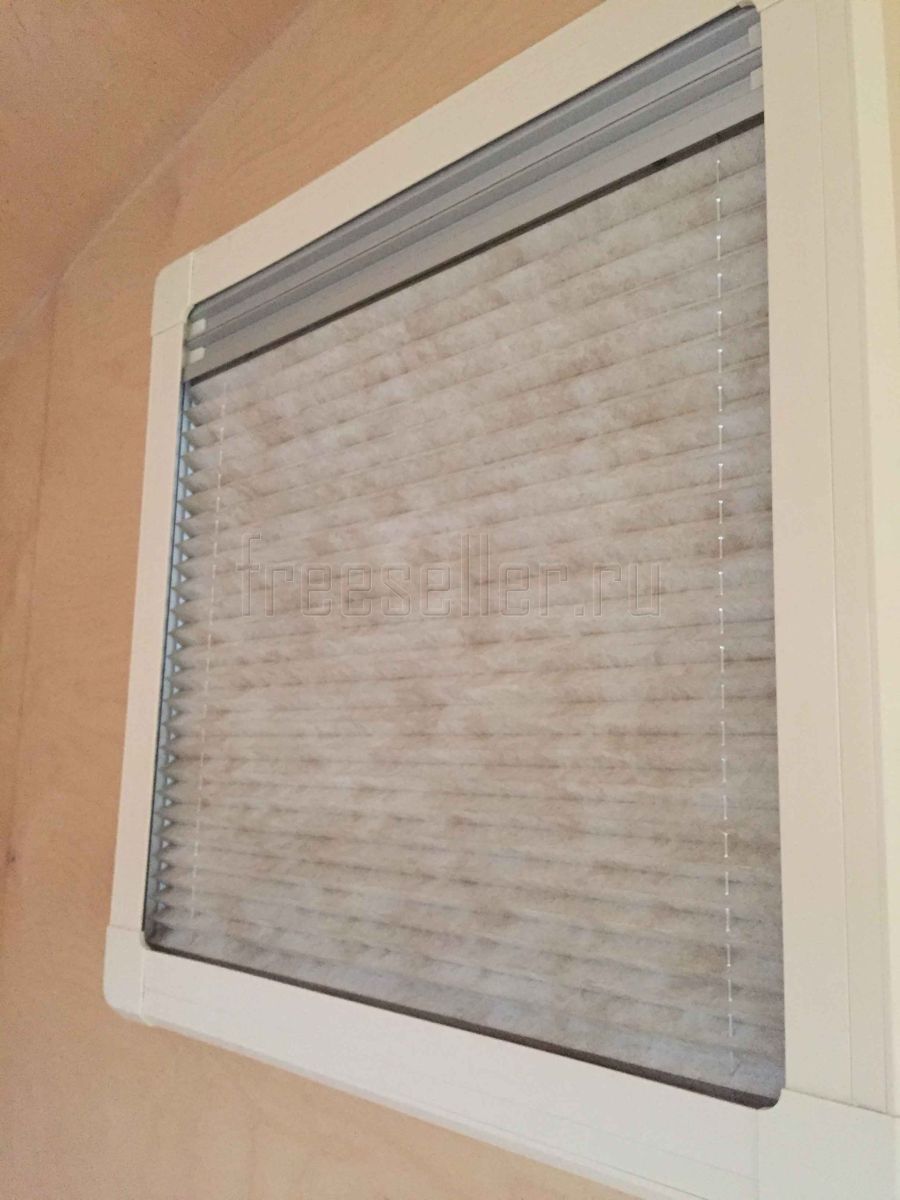

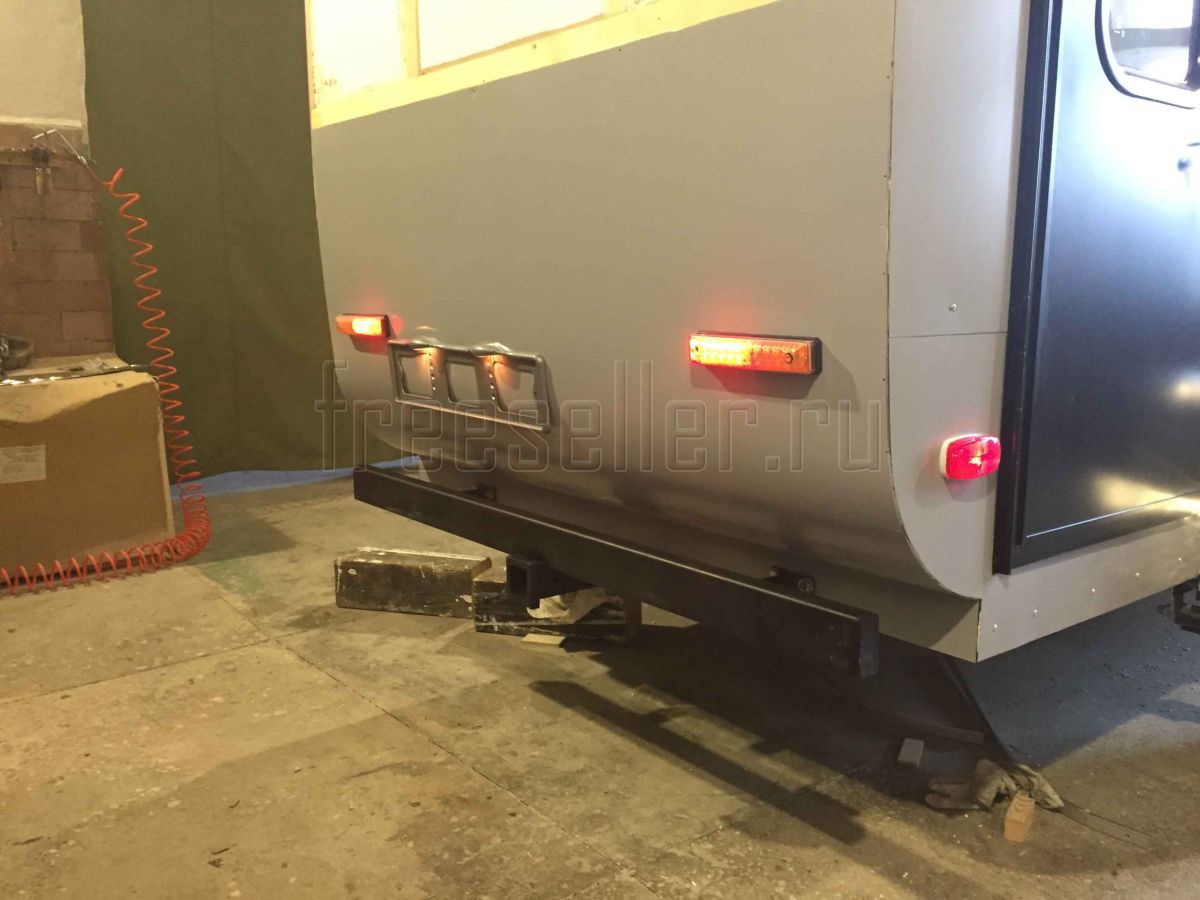

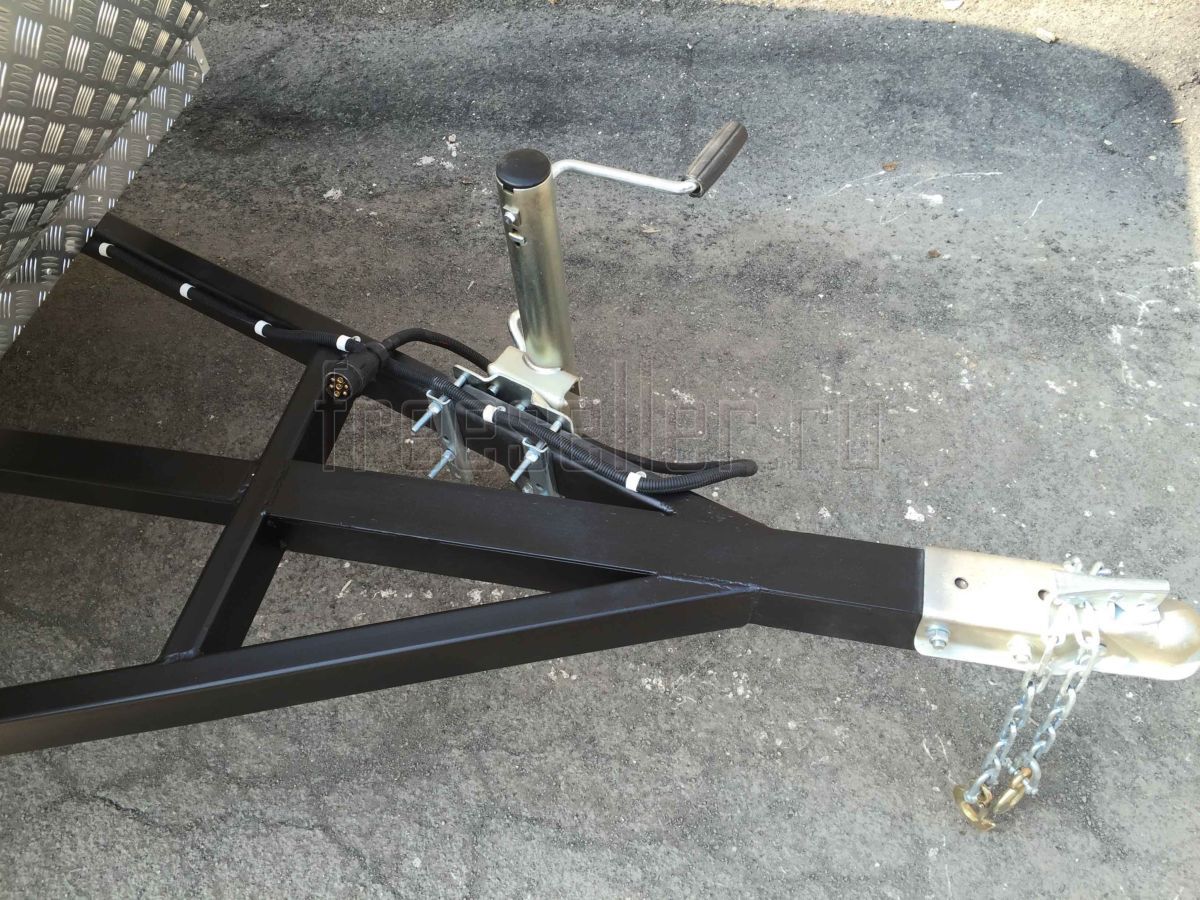

Смотрим готовый вариант. Обращаем внимание на: фаркоп (для перевозки велосипедов), светодиодные стопы, усиленная рама, задний бампер, окна и двери с антимоскитными сетками, встроенные шторки на окнах, дверной держатель.


Авто самоделки. Прицеп капля своими рукамиАвто самоделки. Прицеп капля своими рукамиАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьерАвто самоделки. Прицеп капля своими руками - интерьер и дверь

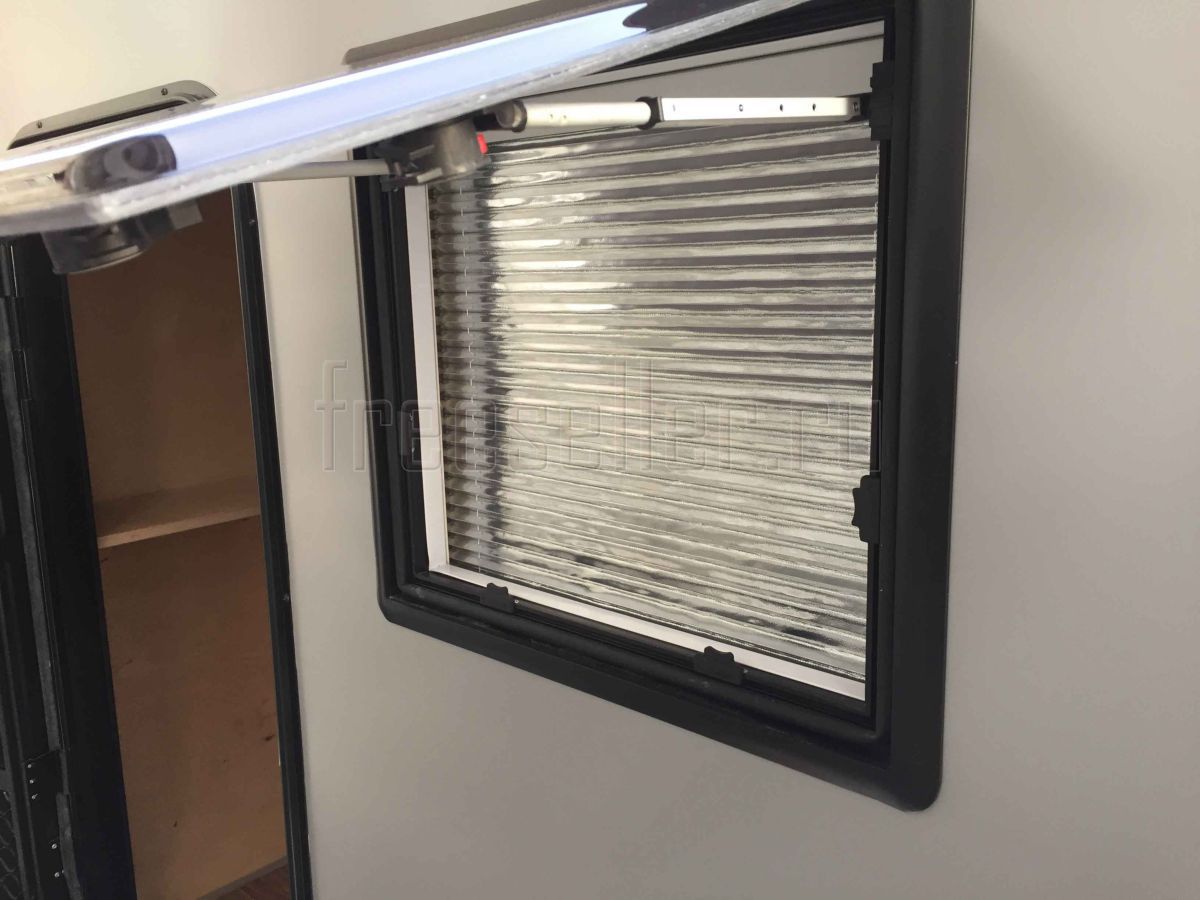

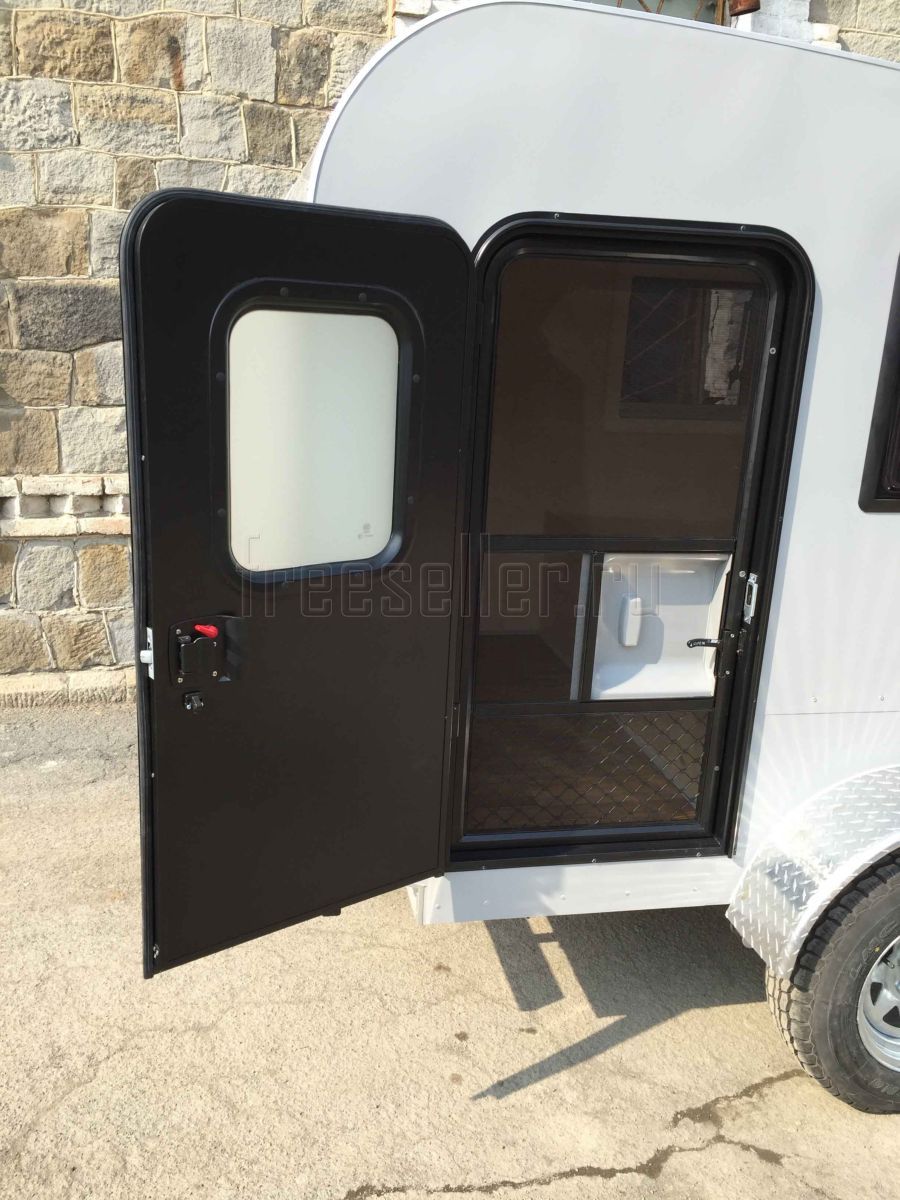

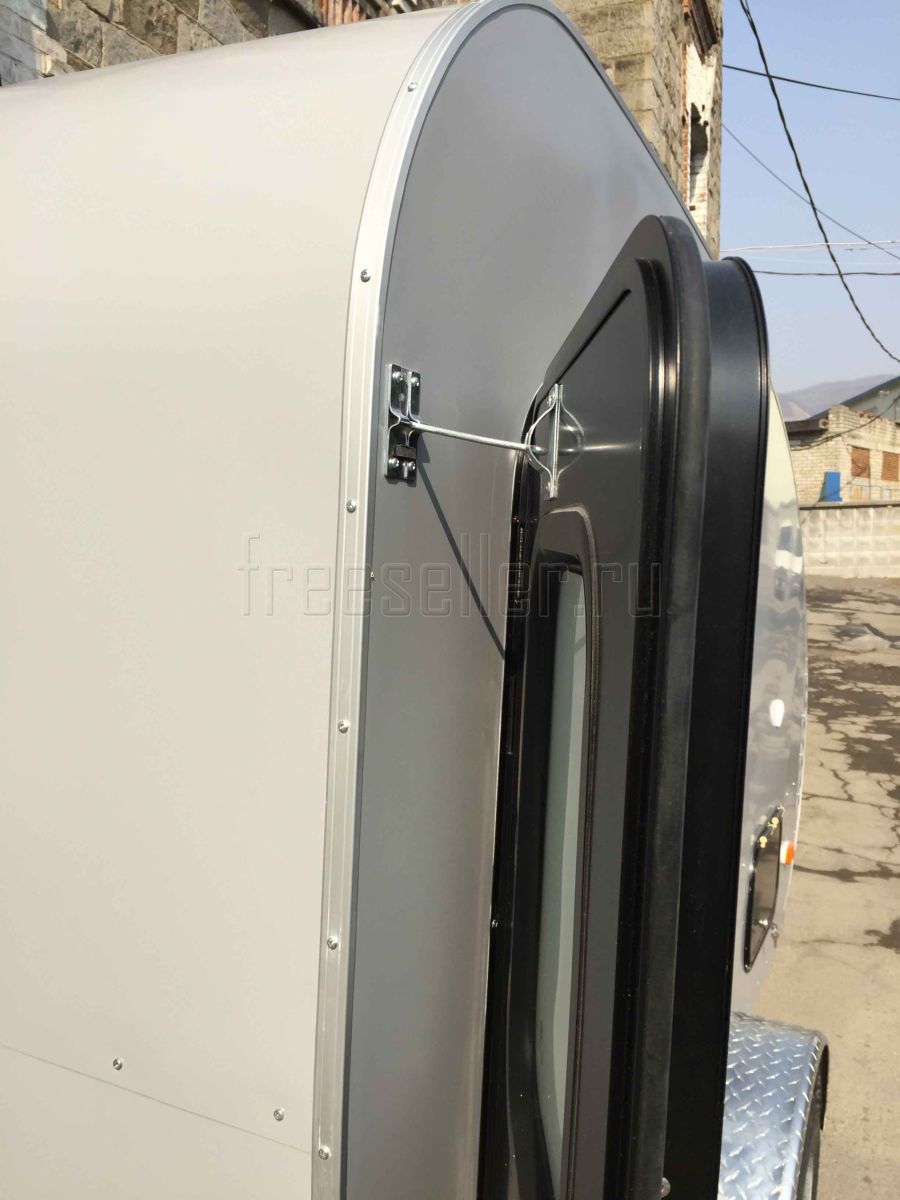

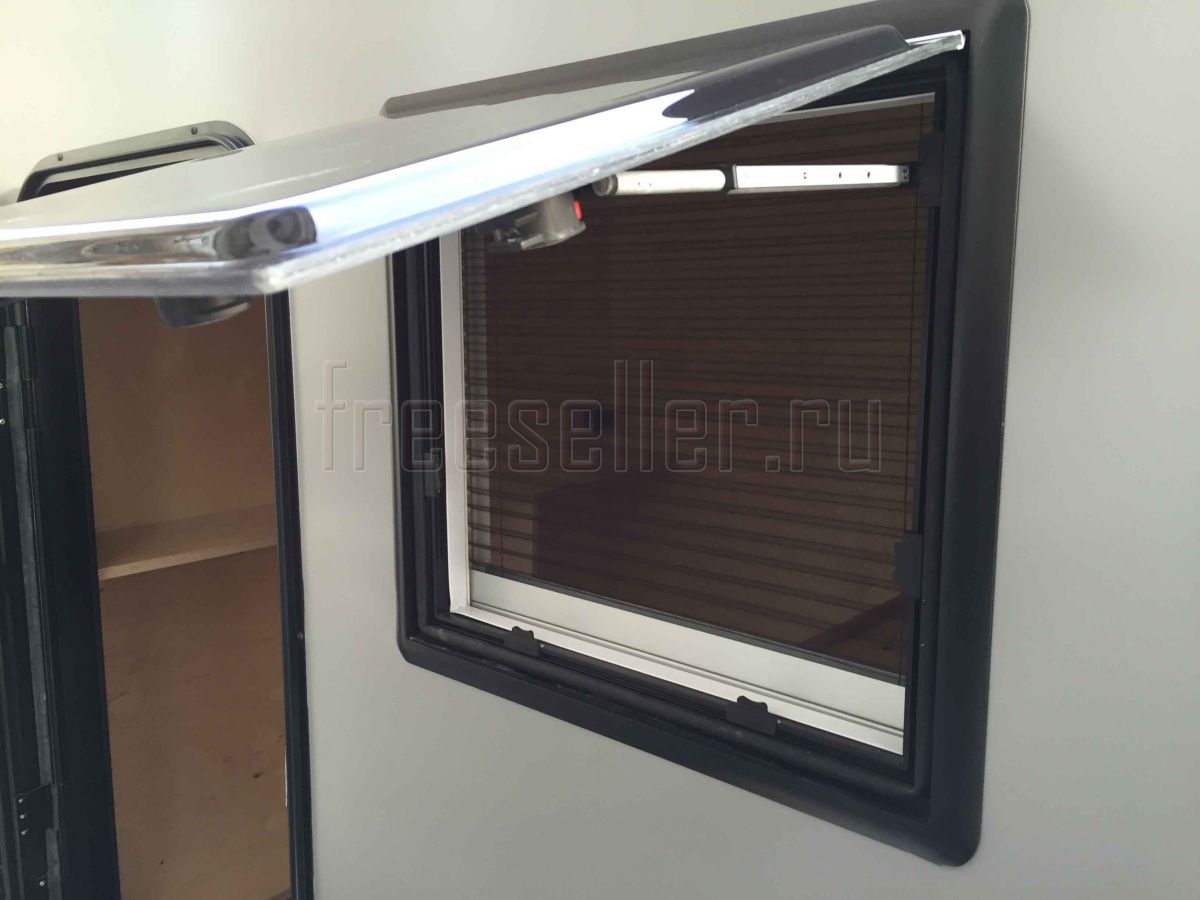

Окна и двери

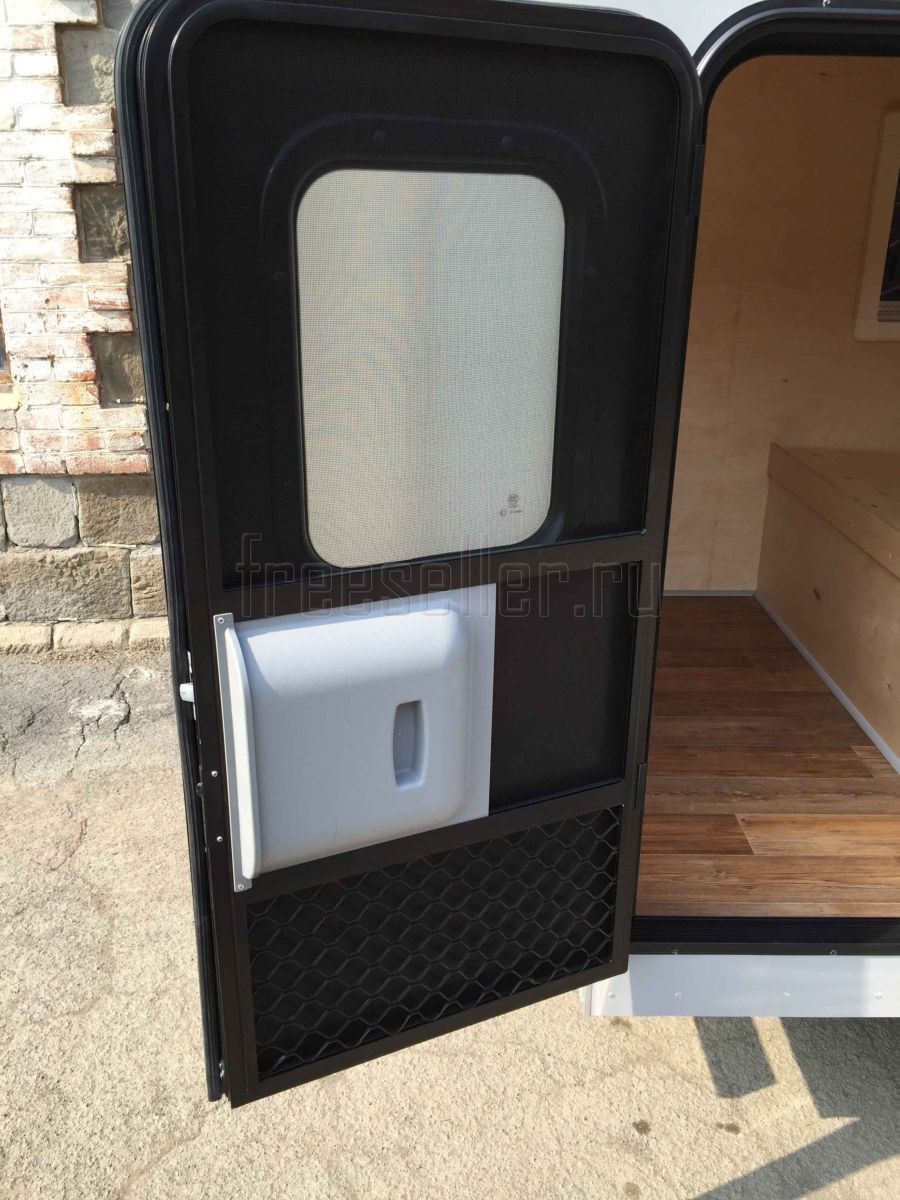

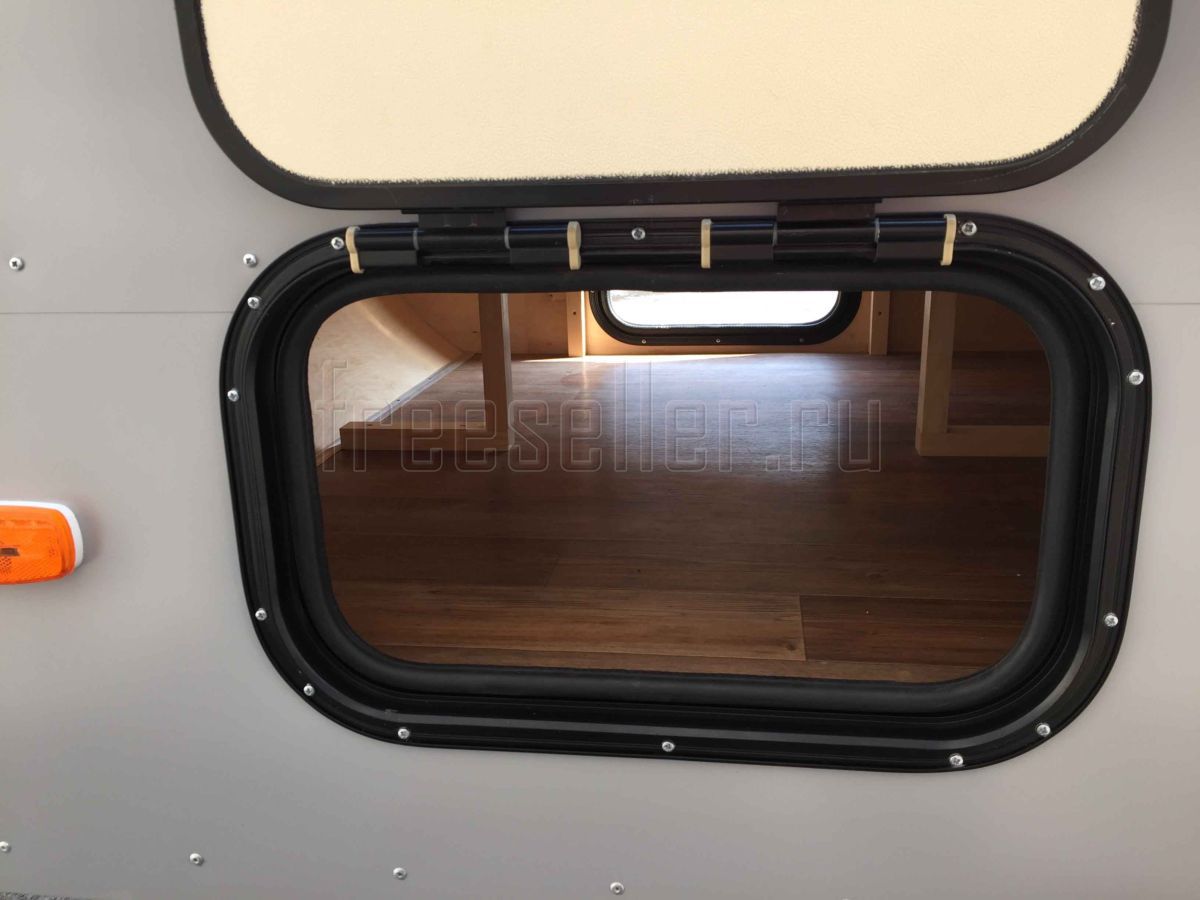

Дверь (люк ) самодельного прицепа.

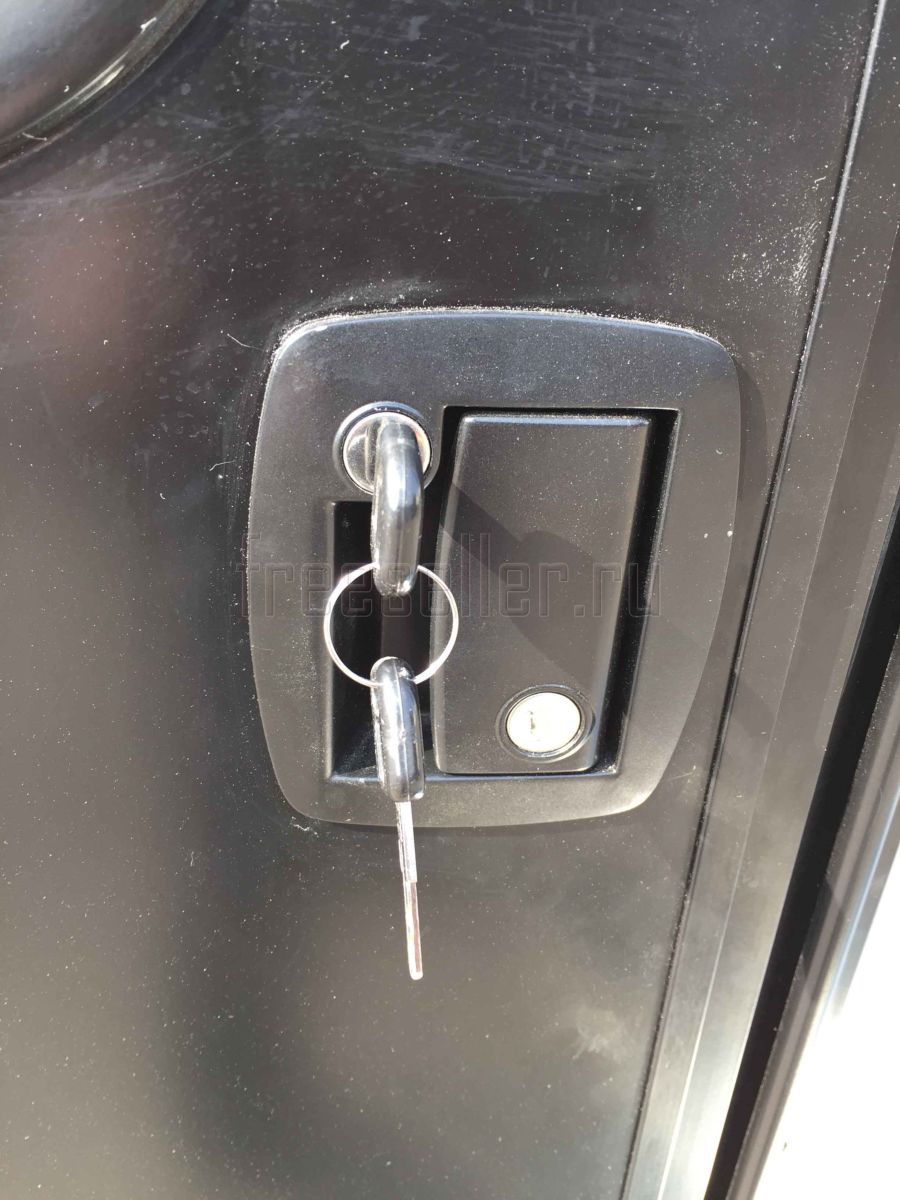

Авто самоделки. Прицеп капля своими руками - ДверьАвто самоделки. Прицеп капля своими руками - ДверьАвто самоделки. Прицеп капля своими руками - Вид сзадиАвто самоделки. Прицеп капля своими руками - Замок двериАвто самоделки. Прицеп капля своими руками - Окно форточкаАвто самоделки. Прицеп капля своими руками - Окно форточкаАвто самоделки. Прицеп капля своими руками - Вид спередиАвто самоделки. Прицеп капля своими руками - Вид сборкуАвто самоделки. Прицеп капля своими руками - Вид спередиАвто самоделки. Прицеп капля своими руками - Вид сзадиАвто самоделки. Прицеп капля своими руками - Задний бамперАвто самоделки. Прицеп капля своими руками - Окно - вид снаружиАвто самоделки. Прицеп капля своими руками - Окно - вид снаружиАвто самоделки. Прицеп капля своими руками - Окно - вид изнутриАвто самоделки. Самодельный прицеп КапляАвто самоделки. Самодельный прицеп КапляАвто самоделки. Самодельный прицеп Капля


В данном прицепе нет матраса. Возможно, будущему владельцу захочется поролоновый матрас (захочется - сделаю), а возможно будет использоваться надувной матрас.


Вес самодельного прицепа в данной комплектации составил 450 кг. Документы - ПТС и договор купли-продажи.

Возможно, что-то упустил - пишите.
