Как сделать приводную звезду с помощью дрели и болгарки


Для того что бы сделать приводную звезду совсем не обязательно иметь ЧПУ или прочее спец оборудование.


Бывает, что не всегда удается найти и купить для велосипеда, мопеда или мотоцикла звезду с нужным количеством зубьев. Предлагаю простой и доступный способ самостоятельного изготовления нужной звезды.


Технология проста - в программе Sprocket

Скачать файл:
sprocket.zip [47,63 Kb] (cкачиваний: 13182) .zip


Нужно, сделать звезду с нужным количеством зубьев под определенную цепь, программа проста и не требует особых знаний. Открываем скачанный архив с программой, в котором кроме программы есть инструкция как ней пользоваться.



Sprocket - программа

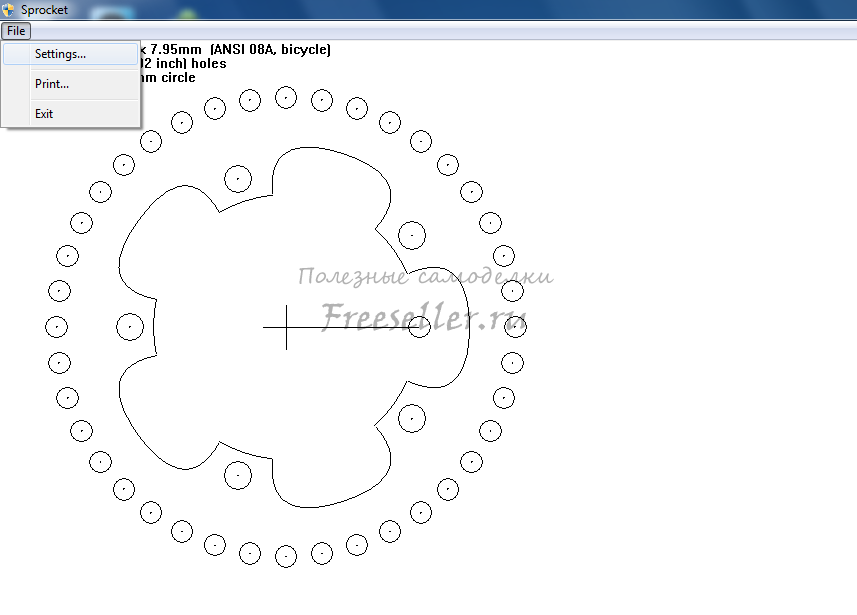

Дальше открываем саму программу и в настройках выбираем нужные параметры для вашей звездочки.

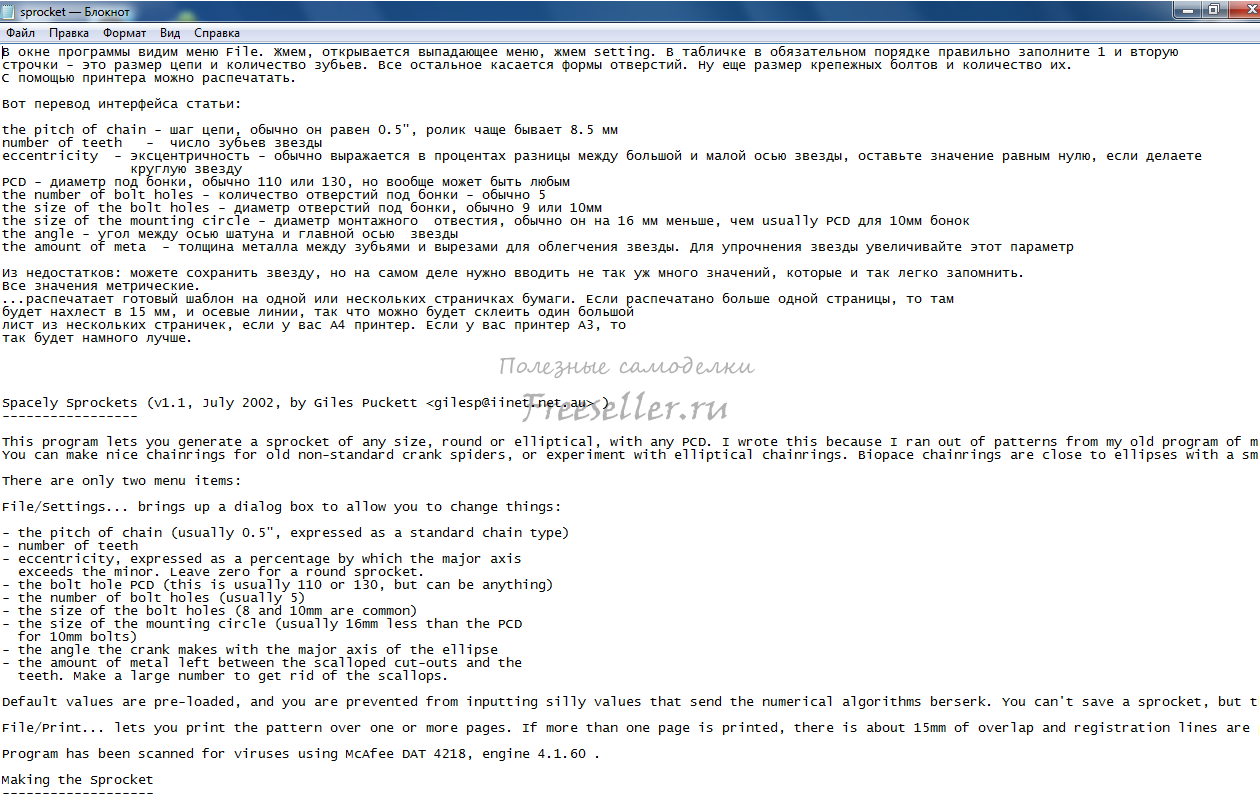

Sprocket - программа для расчета звездочекSprocket - программа для расчета звездочек

Параметры цепи указанные на фото красной стрелкой можно взять с этого сайта, а для тех, кто не понял, как это сделать смотрите изготовление звезды от начала и до конца в видео.

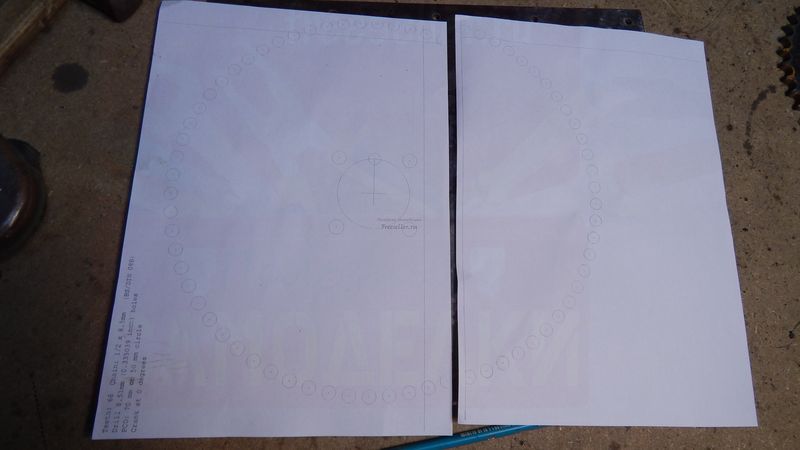

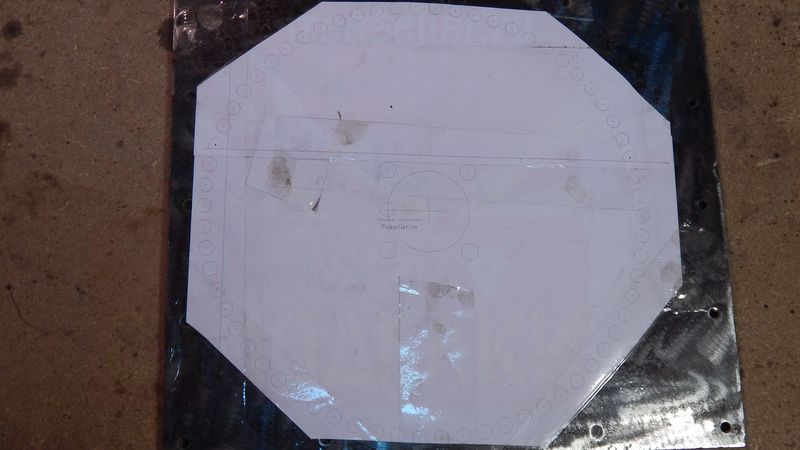

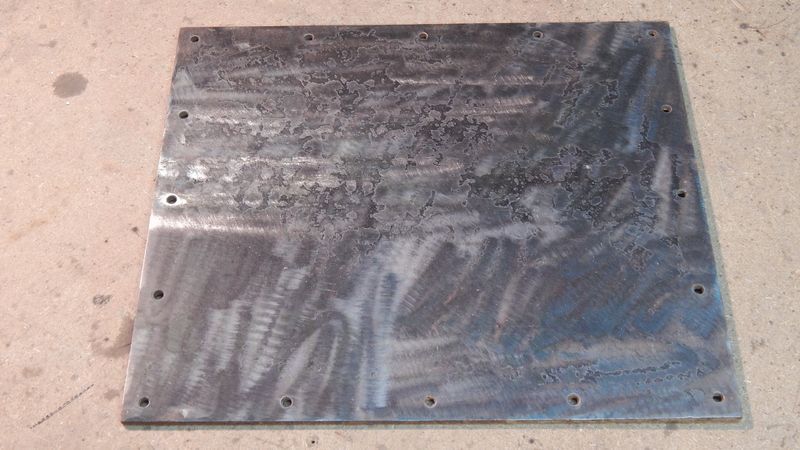

После того как звезду распечатали, листы нужно между собой соединить по линии и приклеить на метал нужной толщины. Я делал звезду под мопедную цепь, и брал металл толщиной 5,5 мм.


Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

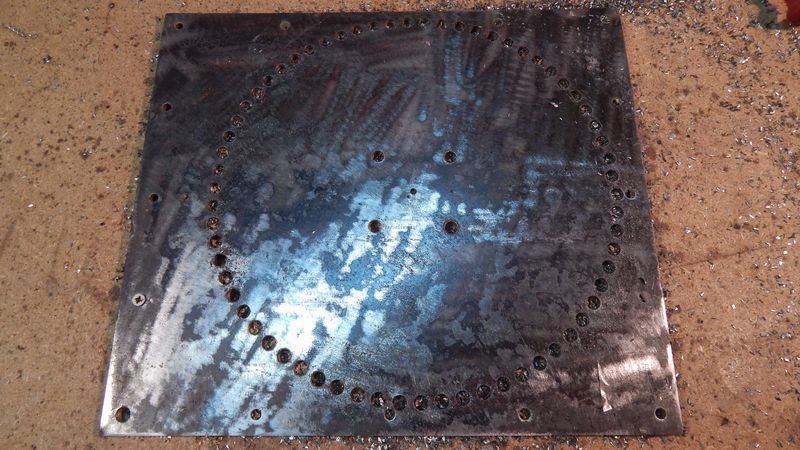

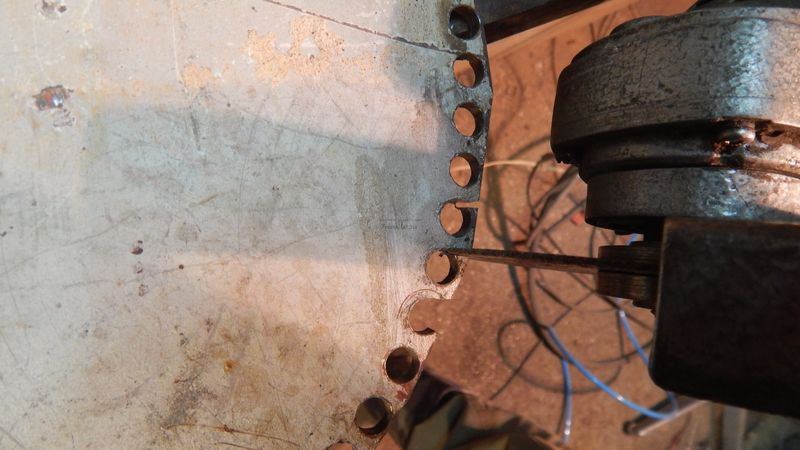

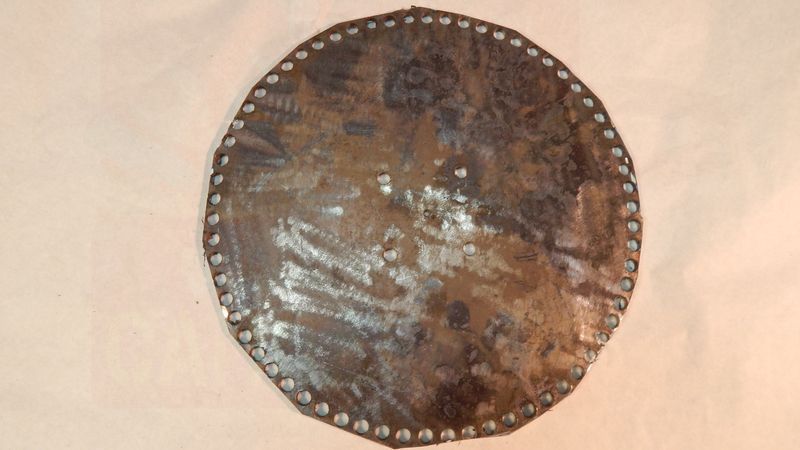

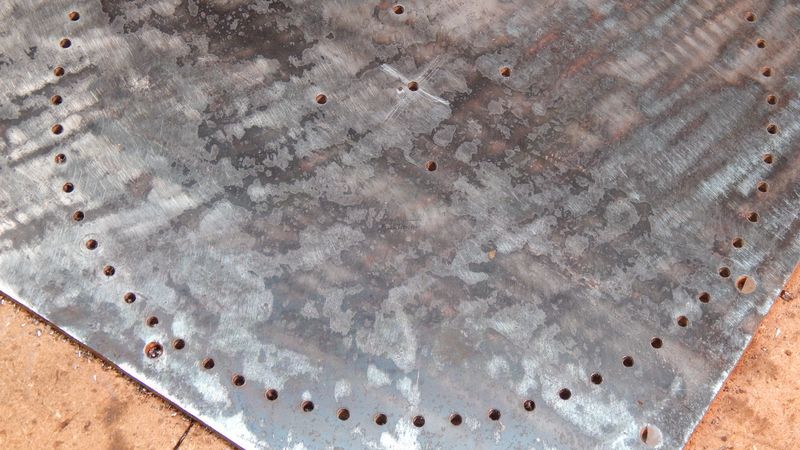

Дальше нужно накернить все точки для того, чтобы при сверлении не уйти в сторону от метки. Сверлю двумя сверлами для точности. Сначала сверлю сверлом 4 мм, а потом 8,5 мм - таким размером как ролик цепи.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

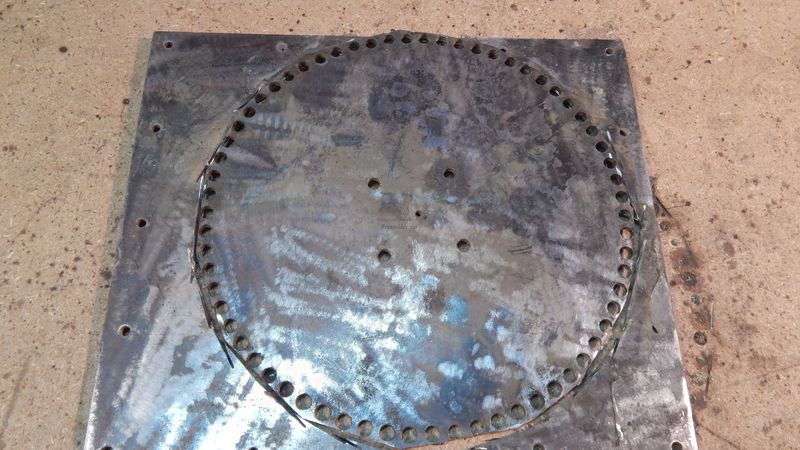

Лишний металл обрезаю, чтобы не мешал.



Как сделать приводную звезду с помощью дрели и болгарки

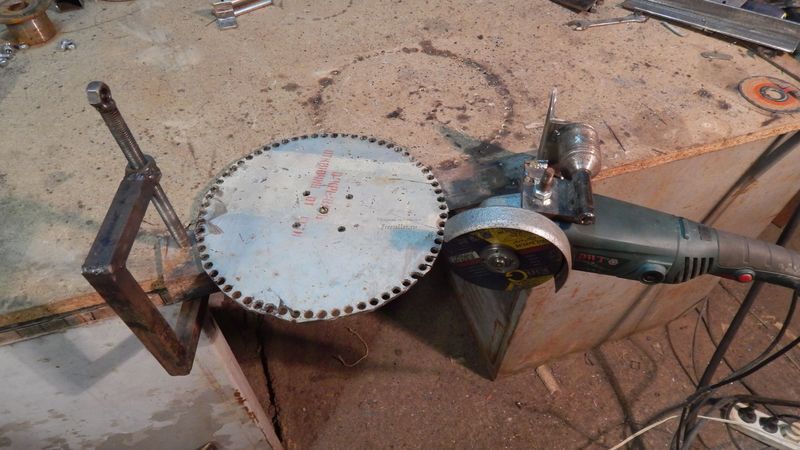

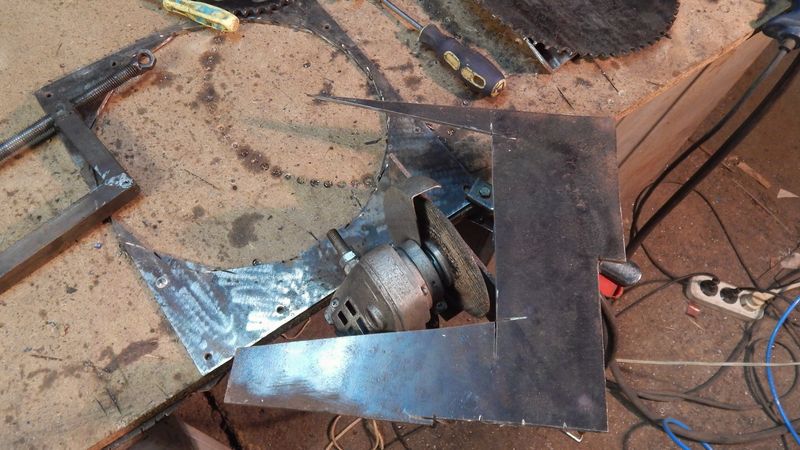

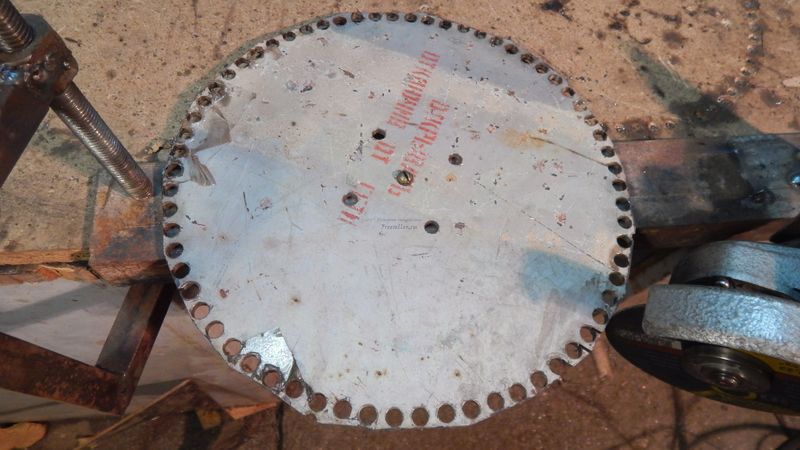

Для того чтобы все зубья были вырезаны одинаково, я закрепляю звезду и болгарку на одной рейке, а угол под которым нужно пилить смотрю по заводской звезде с любым количеством зубьев.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

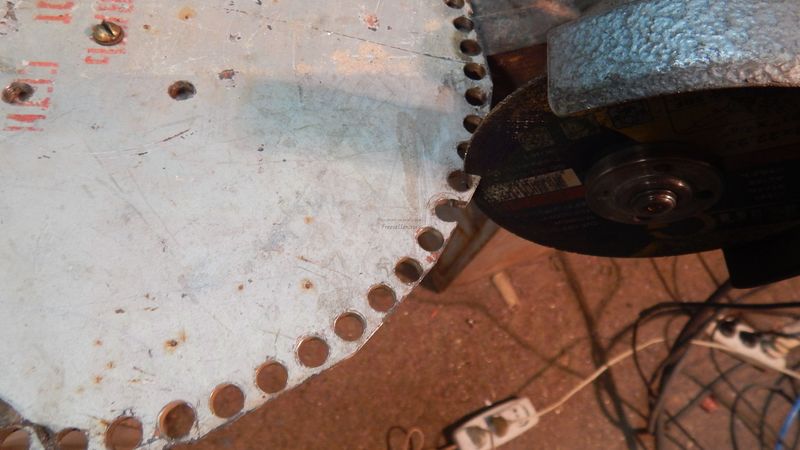

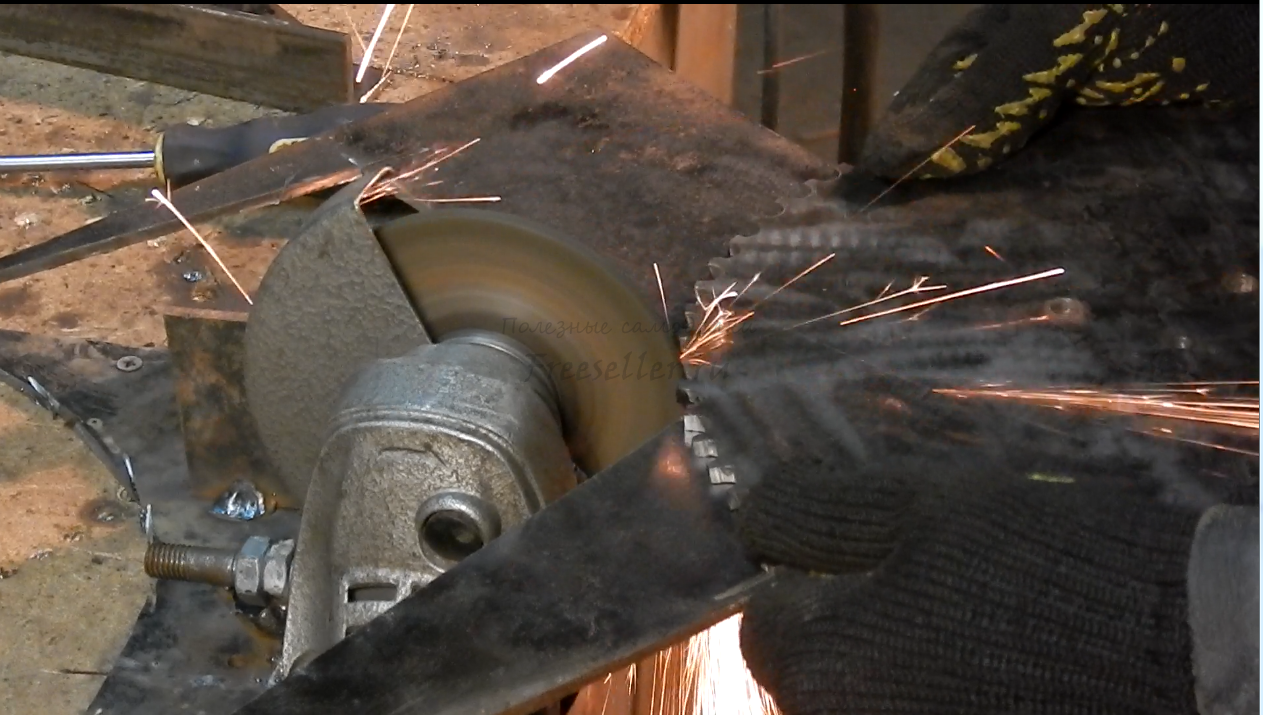

Болгарка на шарнире что позволяет ее подымать и опускать. После пропила с одной стороны, звезду переворачиваю на другую сторону и тоже спиливаю лишнее.



Как сделать приводную звезду с помощью дрели и болгарки

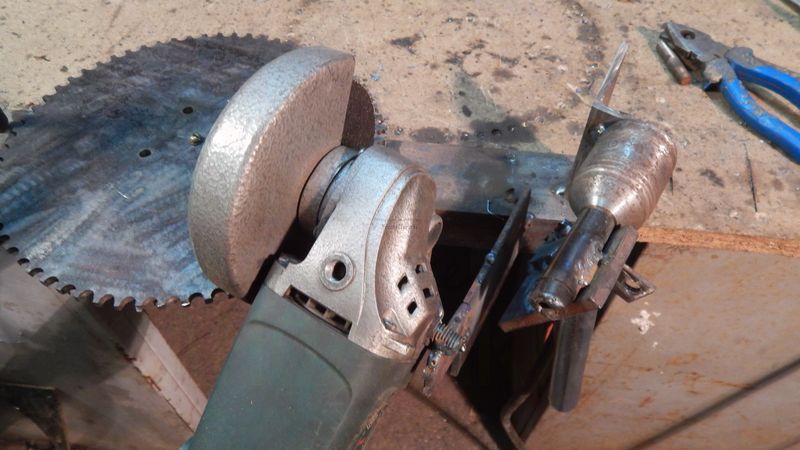

После этого нам нужно подровнять высоту зубьев, которую я отмеряю по заводской звездочке, для этого я закрепляю болгарку.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

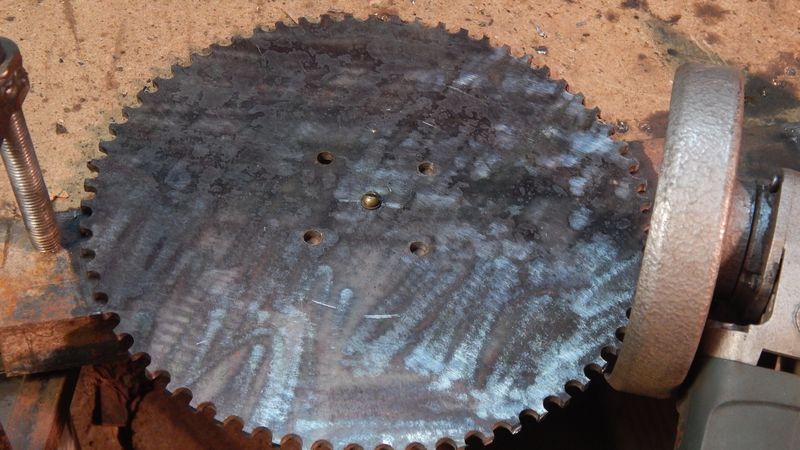

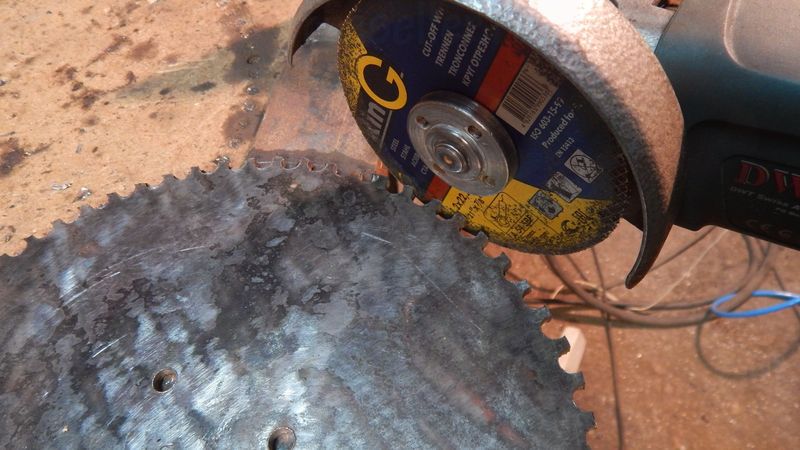

После того как все зубья выровняли по высоте немного подравниваю их на болгарке.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

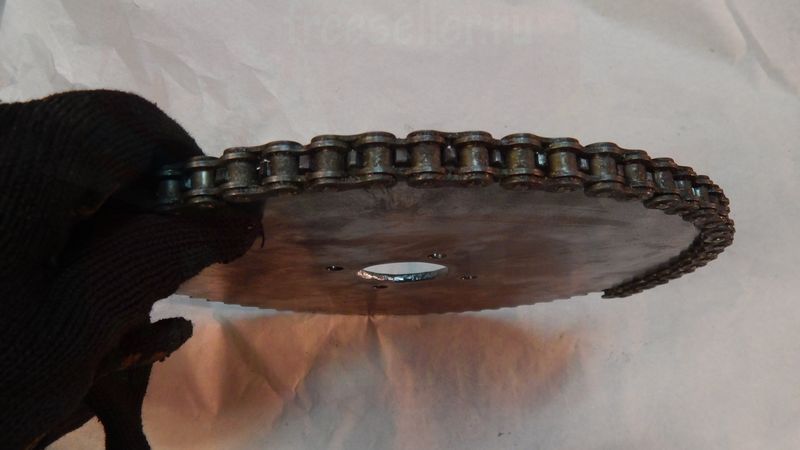

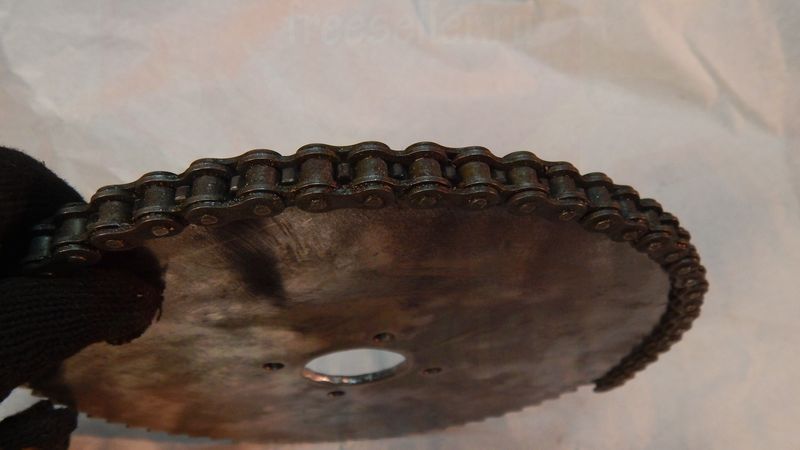

Потом проверяю, нормально ли садится цепь.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки

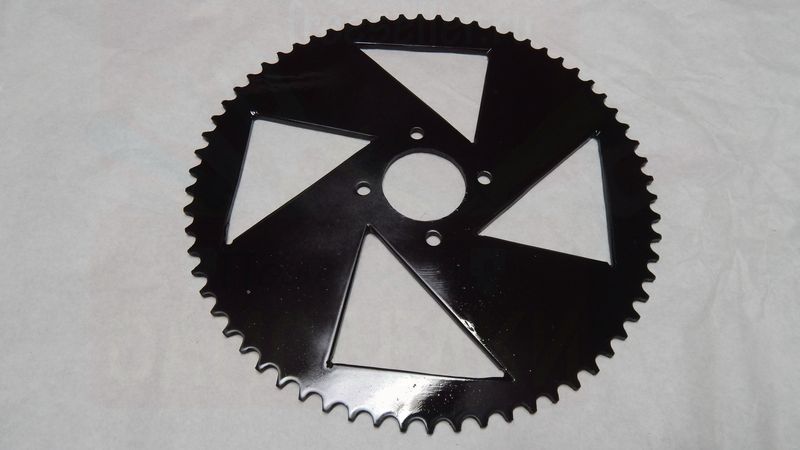

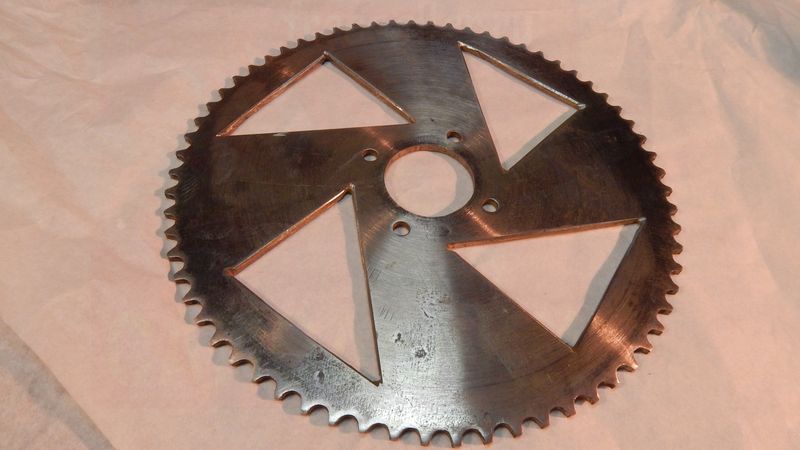

Цепь садится идеально, и я вырезаю в центре звезды отверстие под вал и треугольники для красоты и уменьшения веса. Звезда не нуждается в термической обработке, поскольку у больших звезд больше зубьев и нагрузка на каждый получается меньше.



Как сделать приводную звезду с помощью дрели и болгаркиКак сделать приводную звезду с помощью дрели и болгарки



Весь процесс изготовления звезды смотрите в видео в начале статьи.



Спасибо за внимание!
