📌 Категории самоделок
Очень простой держатель для Li-ion 18650
Стусло из металлических уголков
Как оживить старые часы и не только
Простое приспособление для строительного уровня
Простое приспособление для строительного уровня
Приготовить пластмассу можно из акрилатного порошка АКР-7, замешенного на растворителе до тестообразного состояния. Оба необходимых компонента имеются в зубопротезных наборах.
Мелкие детали моделей изготавливают обычно из пластмассы или металла механической обработкой. Однако когда их требуется много, детали лучше отливать из пластмассы в гипсовые формы.
Приготовить пластмассу можно из акрилатного порошка АКР-7, замешенного на растворителе до тестообразного состояния. Оба необходимых компонента имеются в зубопротезных наборах.
Если деталь симметрична и имеет несложную конфигурацию, например якорь, колесо или спасательный круг, то форму удобнее сделать разборную, из двух половин, которые можно будет использовать многократно.
Формуя, металлические или пластмассовые литейные модели вдавливают в еще не застывший гипс до плоскости симметрии (разъема) и дают застыть. Вторую половину формы заливают, предварительно смочив нижнюю часть слабым мыльным раствором, чтобы облегчить разделение половин. Верхняя часть формы должна иметь сквозное отверстие: диаметр 3-4 мм для заполнения пластмассой и выхода излишков её при полимеризации. Вынув литейную модель и сложив обе половины, стягивают их между собой шпагатом или резиной - и форма готова.

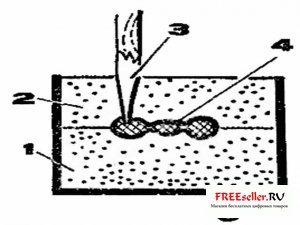

Рис. 1. Разборная форма для литья:
1 - основание формы; 2 - верхняя половина; 3 - установочный стержень (дерево); 4 - пластмассовая модель; 5 - картонная коробка.
Для изготовления детали сложной конфигурации необходима форма, состоящая из трех и более частей. Здесь лучше использовать метод, применяемый в точном литье, - по выплавляемой модели.

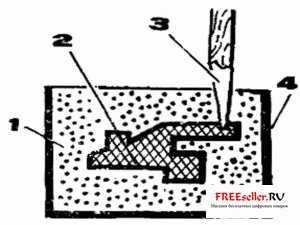

Рис. 2. Не разборная форма для литья:
1 - гипсовая заливка; 2 - парафиновая модель; 3 - установочный стержень (дерево); 4 - картонная коробка.
Форма при этом будет неразъемной, то есть одноразового пользования. Модель для ее получения делают из парафина, заливают раствором гипса, предусмотрев в самой верхней части цилиндрическое или коническое, расширяющееся кверху отверстие диаметром 3-5 мм - литник. Через 30-40 мин застывшую гипсовую форму погружают в сосуд с холодной водой литником кверху и кипятят до полного расплавления литейной модели. Парафин, как более легкий, вытесняется из формы водой и всплывает на поверхность. Затем, не вынимая форму, воду охлаждают и с ее поверхности снимают слой застывшего парафина. Для удаления из формы его остатков прогревание следует повторить.
Благодаря этому способу получаем в гипсе полость, точно воспроизводящую форму детали, Если внутри будущей детали желательны крепежные элементы, то следует вставлять их в парафиновую литейную модель, чтобы при выплавлении они не сместились. Например, если требуется иметь в детали металлическую гайку, то ее ставят с выступающим болтиком и все заливают гипсом. Тогда свободный конец болтика окажется в толще гипса и после выплавки парафина удержит гайку в нужном месте.
При неразборной форме пластмассу приготавливают в стеклянной посуде, доводя до консистенции жидкой сметаны. Перемешав массу стеклянной палочкой, вливают через литниковое отверстие в форму. Приготовление полимера и заполнение формы производят без задержки, так как масса быстро густеет. В момент заливки форма изнутри обязательно должна быть увлажненной, иначе поверхность готовой детали получится шероховатой и пористой.
Заполненную форму выдерживают при комнатной температуре 15-30 мин до резиноподобного загустения массы. После чего ее уплотняют через литниковое отверстие стеклянной или деревянной палочкой. Уплотнённая поверхность массы не должна доходить до верхнего края формы на 3-5 мм, так как при полимеризации акрилат расширяется.
Литниковое отверстие прикрывают увлажненным целлофаном и обрезком фанеры и затягивают струбциной. Затем форму вместе со струбциной погружают в кастрюлю с водой комнатной температуры и постепенным нагревом в течение 30-40 мин доводят до кипения. Оно не должно быть бурным и продолжается не менее 45 мин. После этого нагрев прекращается, и форма выдерживается в кастрюле еще 15-20 мин. Для получения более качественной отливки необходимо медленное полное охлаждение формы до комнатной температуры.
